1 Ocelový kotel ITL Návod k obsluze (2013/01) CZ Logano SK655 Logano SK755 Před obsluhou pozorně pročtěte.

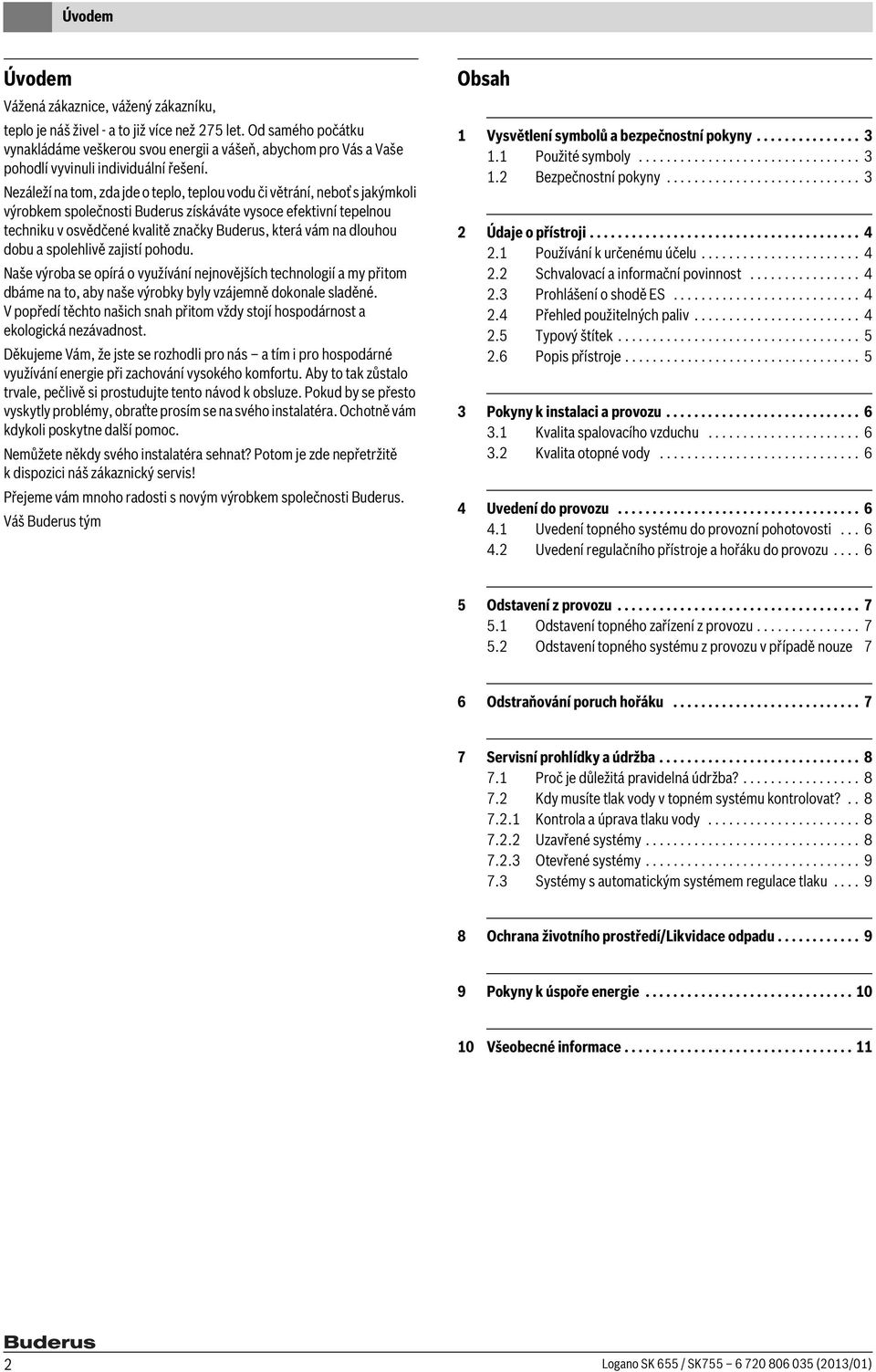

2 Úvodem Úvodem Vážená zákaznice, vážený zákazníku, teplo je náš živel - a to již více než 275 let. Od samého počátku vynakládáme veškerou svou energii a vášeň, abychom pro Vás a Vaše pohodlí vyvinuli individuální řešení. Nezáleží na tom, zda jde o teplo, teplou vodu či větrání, neboť s jakýmkoli výrobkem společnosti Buderus získáváte vysoce efektivní tepelnou techniku v osvědčené kvalitě značky Buderus, která vám na dlouhou dobu a spolehlivě zajistí pohodu. Naše výroba se opírá o využívání nejnovějších technologií a my přitom dbáme na to, aby naše výrobky byly vzájemně dokonale sladěné. V popředí těchto našich snah přitom vždy stojí hospodárnost a ekologická nezávadnost. Děkujeme Vám, že jste se rozhodli pro nás a tím i pro hospodárné využívání energie při zachování vysokého komfortu. Aby to tak zůstalo trvale, pečlivě si prostudujte tento návod k obsluze. Pokud by se přesto vyskytly problémy, obraťte prosím se na svého instalatéra. Ochotně vám kdykoli poskytne další pomoc. Nemůžete někdy svého instalatéra sehnat? Potom je zde nepřetržitě k dispozici náš zákaznický servis! Přejeme vám mnoho radosti s novým výrobkem společnosti Buderus. Váš Buderus tým Obsah 1 Vysvětlení symbolů a bezpečnostní pokyny Použité symboly Bezpečnostní pokyny Údaje o přístroji Používání k určenému účelu Schvalovací a informační povinnost Prohlášení o shodě ES Přehled použitelných paliv Typový štítek Popis přístroje Pokyny k instalaci a provozu Kvalita spalovacího vzduchu Kvalita otopné vody Uvedení do provozu Uvedení topného systému do provozní pohotovosti Uvedení regulačního přístroje a hořáku do provozu Odstavení z provozu Odstavení topného zařízení z provozu Odstavení topného systému z provozu v případě nouze 7 6 Odstraňování poruch hořáku Servisní prohlídky a údržba Proč je důležitá pravidelná údržba? Kdy musíte tlak vody v topném systému kontrolovat? Kontrola a úprava tlaku vody Uzavřené systémy Otevřené systémy Systémy s automatickým systémem regulace tlaku Ochrana životního prostředí/likvidace odpadu Pokyny k úspoře energie Všeobecné informace Logano SK 655 / SK (2013/01)

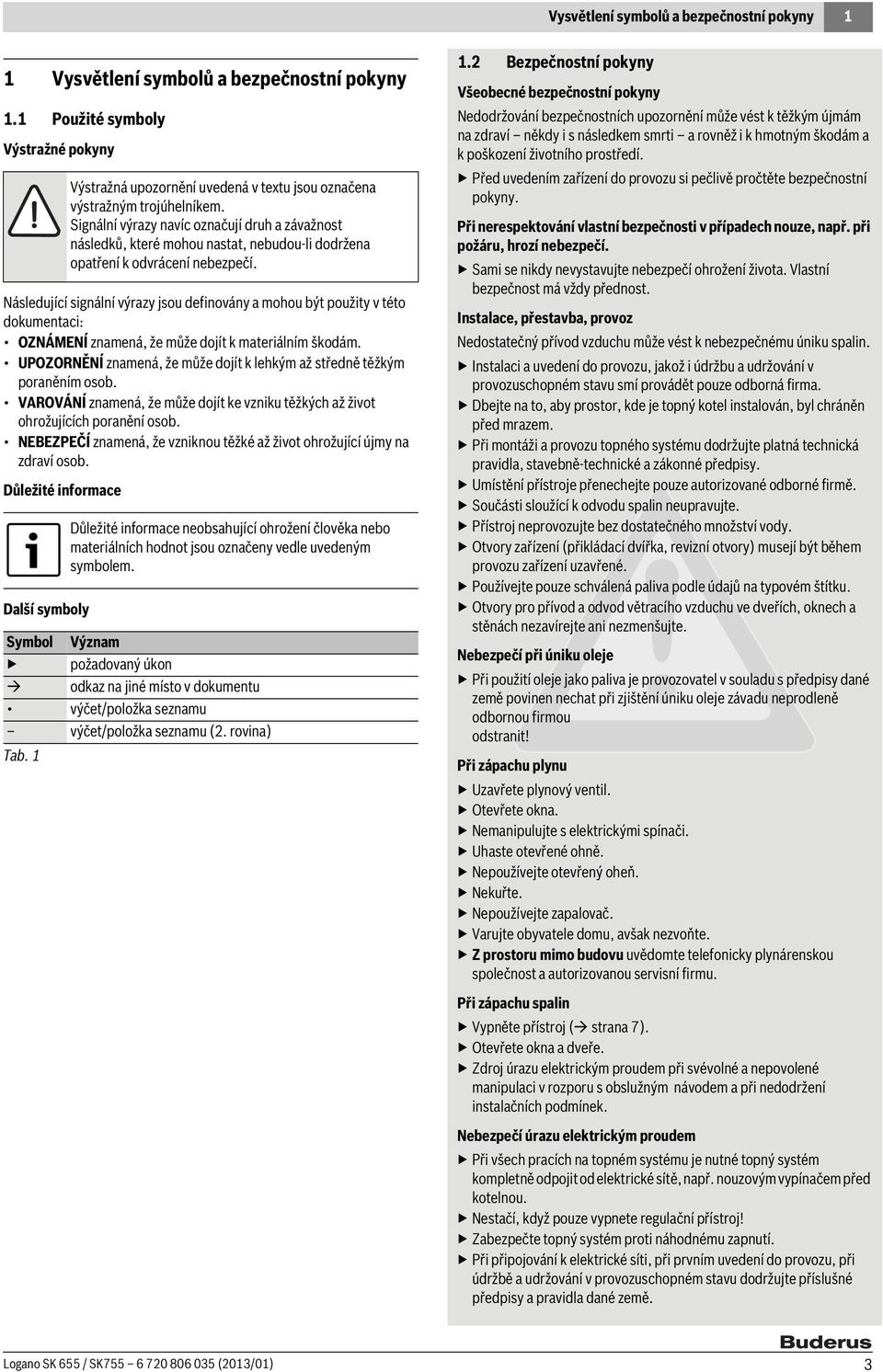

3 Vysvětlení symbolů a bezpečnostní pokyny 1 1 Vysvětlení symbolů a bezpečnostní pokyny 1.1 Použité symboly Výstražné pokyny Následující signální výrazy jsou definovány a mohou být použity v této dokumentaci: OZNÁMENÍ znamená, že může dojít k materiálním škodám. UPOZORNĚNÍ znamená, že může dojít klehkým až středně těžkým poraněním osob. VAROVÁNÍ znamená, že může dojít ke vzniku těžkých až život ohrožujících poranění osob. NEBEZPEČÍ znamená, že vzniknou těžké až život ohrožující újmy na zdraví osob. Důležité informace Další symboly Výstražná upozornění uvedená v textu jsou označena výstražným trojúhelníkem. Signální výrazy navíc označují druh a závažnost následků, které mohou nastat, nebudou-li dodržena opatření k odvrácení nebezpečí. Důležité informace neobsahující ohrožení člověka nebo materiálních hodnot jsou označeny vedle uvedeným symbolem. Symbol Význam požadovaný úkon odkaz na jiné místo v dokumentu výčet/položka seznamu výčet/položka seznamu (2. rovina) Tab Bezpečnostní pokyny Všeobecné bezpečnostní pokyny Nedodržování bezpečnostních upozornění může vést k těžkým újmám na zdraví někdy i s následkem smrti a rovněž i k hmotným škodám a k poškození životního prostředí. Před uvedením zařízení do provozu si pečlivě pročtěte bezpečnostní pokyny. Při nerespektování vlastní bezpečnosti v případech nouze, např. při požáru, hrozí nebezpečí. Sami se nikdy nevystavujte nebezpečí ohrožení života. Vlastní bezpečnost má vždy přednost. Instalace, přestavba, provoz Nedostatečný přívod vzduchu může vést k nebezpečnému úniku spalin. Instalaci a uvedení do provozu, jakož i údržbu a udržování v provozuschopném stavu smí provádět pouze odborná firma. Dbejte na to, aby prostor, kde je topný kotel instalován, byl chráněn před mrazem. Při montáži a provozu topného systému dodržujte platná technická pravidla, stavebně-technické a zákonné předpisy. Umístění přístroje přenechejte pouze autorizované odborné firmě. Součásti sloužící k odvodu spalin neupravujte. Přístroj neprovozujte bez dostatečného množství vody. Otvory zařízení (přikládací dvířka, revizní otvory) musejí být během provozu zařízení uzavřené. Používejte pouze schválená paliva podle údajů na typovém štítku. Otvory pro přívod a odvod větracího vzduchu ve dveřích, oknech a stěnách nezavírejte ani nezmenšujte. Nebezpečí při úniku oleje Při použití oleje jako paliva je provozovatel v souladu s předpisy dané země povinen nechat při zjištění úniku oleje závadu neprodleně odbornou firmou odstranit! Při zápachu plynu Uzavřete plynový ventil. Otevřete okna. Nemanipulujte s elektrickými spínači. Uhaste otevřené ohně. Nepoužívejte otevřený oheň. Nekuřte. Nepoužívejte zapalovač. Varujte obyvatele domu, avšak nezvoňte. Z prostoru mimo budovu uvědomte telefonicky plynárenskou společnost a autorizovanou servisní firmu. Při zápachu spalin Vypněte přístroj ( strana 7). Otevřete okna a dveře. Zdroj úrazu elektrickým proudem při svévolné a nepovolené manipulaci v rozporu s obslužným návodem a při nedodržení instalačních podmínek. Nebezpečí úrazu elektrickým proudem Při všech pracích na topném systému je nutné topný systém kompletně odpojit od elektrické sítě, např. nouzovým vypínačem před kotelnou. Nestačí, když pouze vypnete regulační přístroj! Zabezpečte topný systém proti náhodnému zapnutí. Při připojování k elektrické síti, při prvním uvedení do provozu, při údržbě a udržování v provozuschopném stavu dodržujte příslušné předpisy a pravidla dané země. Logano SK 655 / SK (2013/01) 3

4 2 Údaje o přístroji Umístění, přestavba Umístění nebo přestavbu přístroje přenechejte pouze autorizované servisní firmě. Součásti sloužící k odvodu spalin neupravujte. Při provozu závislém na vzduchu z prostoru: Otvory pro přívod a odvod větracího vzduchu ve dveřích, oknech a stěnách nezavírejte ani nezmenšujte. Při montáži spárotěsných oken zajistěte přívod spalovacího vzduchu. Dbejte na to, aby prostor, kde je topný kotel instalován, byl chráněn před mrazem. Při montáži a provozu topného systému dodržujte platná technická pravidla, stavebně-technické a zákonné předpisy. Servisní prohlídky a údržba Doporučení pro zákazníka: S autorizovanou odbornou firmou uzavřete smlouvu o provádění údržby a servisních prohlídek, která bude obsahovat roční prohlídku a údržbu dle potřeb. Provozovatel je odpovědný za bezpečnost a ekologickou nezávadnost topného systému (podle platných národních předpisů). Při servisní činnosti používejte pouze originální náhradní díly! Výbušné a snadno vznětlivé materiály Snadno vznětlivé materiály (papír, ředidla, barvy atd.) nepoužívejte ani neskladujte v blízkosti kotle. Spalovací vzduch / vzduch z prostoru Spalovací vzduch/vzduch z prostoru chraňte před účinky agresivních látek (např. halogenové uhlovodíky obsahující sloučeniny chlóru nebo fluoru). Zamezíte tím korozi. Spalovací vzduch chraňte před prachem. V prostoru instalace nesušte prádlo. Tepelná dezinfekce zásobníku Nebezpečí opaření! Sledujte provoz při teplotách vyšších než 60 C. Likvidace odpadu Obalový materiál zlikvidujte ekologickou cestou. 2 Údaje o přístroji 2.1 Používání k určenému účelu Olejový/plynový kotel Logano SK655 / SK755 je určen pro ohřev otopné vody, např. ve vícegeneračních rodinných domech nebo pro průmyslové účely. Kotel je schválený pouze pro provoz závislý na vzduchu z prostoru. Je možné použít všechny olejové nebo plynové hořáky schválené podle ČSN EN 676 a ČSN EN 267, pracují-li v podmínkách, které se shodují s technickými daty kotle. Používat je možné pouze hořáky, které byly vyzkoušeny a schváleny s ohledem na elektromagnetickou snesitelnost (EMC). U těchto kotlů se používají regulační přístroje řady Logamatic 4xxx. Jakost plnicí nebo doplňovací vody musí splňovat podmínky uvedené v přiloženém provozním deníku. Další informace o užívání, které je v souladu s určením kotle, kapitola 2.4, str Schvalovací a informační povinnost Instalace plynového kotle vyžaduje oznámení příslušné plynárenské společnosti a její schválení. Mějte na paměti, že možná budete potřebovat regionálně specifická povolení pro spalinové zařízení a pro připojení kondenzátu na veřejný systém odpadních vod. Před zahájením montáže informujte příslušné úřady (např. příslušného kominíka) a vodoprávní úřad. 2.3 Prohlášení o shodě ES Tento výrobek vyhovuje konstrukcí i chováním při provozu všem platným evropským směrnicím i případným doplňujícím národním požadavkům. Shoda byla prokázána. Prohlášení o shodě výrobku si můžete vyžádat. Použijte k tomu adresu uvedenou na zadní straně tohoto návodu. 2.4 Přehled použitelných paliv Kotel smí být v provozu pouze s uvedenými druhy paliva. Dovoleno je používat pouze hořáky, které uvedeným druhům paliv vyhovují. Váš odborný topenář použité palivo poznamenal do tab. 4, kapitola 10, str. 11 při uvedení do provozu. Logano SK655/ SK755 Poznámka Tab. 2 Topný olej EL podle DIN část 1 Druhy paliva Zkapalněný plyn Zemní plyn DVGW G 260 Bioplyn jakost podle DVGW G 262 tab. 3 Kotel smí být v provozu pouze s uvedenými druhy paliva. Zvolte hořák, který vyhovuje uvedeným druhům paliva. Pro volbu olejových hořáku je nutno se řídit seznamem, který vydává výrobce a údaji, podle výrobce hořáku. Druhy paliva 4 Logano SK 655 / SK (2013/01)

5 Údaje o přístroji Typový štítek Typový štítek se nachází na zadní straně kotle. Najdete tam údaje o sériovém čísle, výkonu a data o schválení. Budete-li se při nějakém problému na Vašem zařízení obracet na dodavatele, vždy uvádějte tato data. Se znalostí těchto údajů můžeme rychle a cíleně reagovat. Údaje uvedené na typovém štítku jsou směrodatné a je třeba je respektovat! 2.6 Popis přístroje Kotel Logano SK655/755 je stacionární kotel s dvoutahovým spalováním podle EN 303/ EN pro palivo olej a plyn. V dalším textu je nazýván i jako kotel pro vytápění nebo kotel. Hlavní součásti kotle jsou: Kotlové těleso přenáší (hořákem) vytvořené teplo na otopnou vodu. Opláštění kotle a tepelná izolace [2]. Opláštění kotle a tepelná izolace snižují energetické ztráty. Regulační přístroj (příslušenství [1]). Regulační přístroj hlídá a řídí všechny elektrické komponenty kotle. 1 Obr. 2 Olejový / plynový kotel Logano SK755 [1] Regulační přístroj [2] Opláštění kotle [3] Základní rám [4] Dvířka hořáku ITL ITL Obr. 1 Olejový / plynový kotel Logano SK655 [1] Regulační přístroj [2] Opláštění kotle [3] Základní rám [4] Dvířka hořáku Logano SK 655 / SK (2013/01) 5

6 3 Pokyny k instalaci a provozu 3 Pokyny k instalaci a provozu Při instalaci a provozu topného systému se řiďte ustanoveními specifických národních norem a směrnic! Údaje uvedené na typovém štítku jsou směrodatné a je třeba je respektovat. 3.1 Kvalita spalovacího vzduchu Spalovací vzduch chraňte před účinky agresivních látek (např. halogenové uhlovodíky obsahující sloučeniny chlóru nebo fluoru). Zamezíte tím korozi. V místnosti, kde je kotel umístěn, nepoužívejte ani neskladujte čisticí prostředky obsahující chlór a halogenované uhlovodíky (obsažené např. v rozprašovačích, ředidlech, čisticích prostředcích, barvách a lepidlech). Spalovací vzduch chraňte před prachem. Při silné prašnosti v prostoru umístění, např. při stavebních pracích, kotel vypněte. Dojde-li v důsledku stavebních prací ke znečištění hořáku, je třeba jej před uvedením do provozu vyčistit. 3.2 Kvalita otopné vody Kvalita plnicí a doplňovací vody je důležitým faktorem ke zvýšení hospodárnosti, funkční bezpečnosti, životnosti a provozní pohotovosti topného systému. Dojde-li k doplnění vody o vysoké tvrdosti v důsledku vysokého obsahu vápníku, usazuje se vápník na teplosměnných plochách výměníku a omezuje přenos tepla do otopné vody. V důsledku toho stoupá teplota stěn teplosměnných ploch výměníku tepla a narůstá tepelné pnutí (namáhání kotlového tělesa). Proto musí kvalita plnicí nebo doplňovací vody splňovat předpisy podle přiloženého provozního deníku a být v něm dokumentována. Předpisy vyžadují pro kotel o velikosti > 600 kw vždy úpravu vody nezávisle na její tvrdosti a množství plnicí a doplňovací vody. 4 Uvedení do provozu Odbornou firmou se nechte informovat o způsobu činnosti kotle a jeho obsluze. Neprovádějte sami jakékoliv úpravy ani opravy. 4.1 Uvedení topného systému do provozní pohotovosti Abyste mohli Váš topný systém uvést do provozu, musíte respektovat tyto pokyny: Automatické provzdušňovací a odvzdušňovací zařízení otvírejte jen na krátkou dobu. Zkontrolujte, zda je vytvořen potřebný provozní tlak. Zkontrolujte těsnost přírubových spojení a přípojek. Otevřete přívod paliva na hlavním uzávěru paliva. Nouzový vypínač vytápění zapněte. Nechte si od Vašeho odborného topenáře ukázat, jak se doplňuje voda ( též kapitola 7.2, str. 8). 4.2 Uvedení regulačního přístroje a hořáku do provozu Kotel uveďte do provozu prostřednictvím regulačního přístroje (v příkladu uvedeném v tomto návodu, obr. 3: Logamatic 4321). Uvedením regulačního přístroje do provozu uvedete automaticky do provozu také hořák. Hořák může být následně spuštěn regulačním přístrojem. Další informace k této problematice můžete získat v návodu k obsluze příslušného regulačního přístroje nebo hořáku. Regulátor teploty kotle [2] nastavte na 105 C. Uveďte spínač Zap/Vyp [6] do polohy "I" (ZAP). Řiďte se návodem k obsluze regulačního přístroje Obr. 3 Regulační přístroj, příklad Logamatic 4321 [1] Bezpečnostní omezovač teploty [2] Regulátor teploty kotle [3] F1, F2 pojistky [4] MEC [5] Spínač nouzového provozu hořáku [6] Spínač Zap/Vyp ITL 6 Logano SK 655 / SK (2013/01)

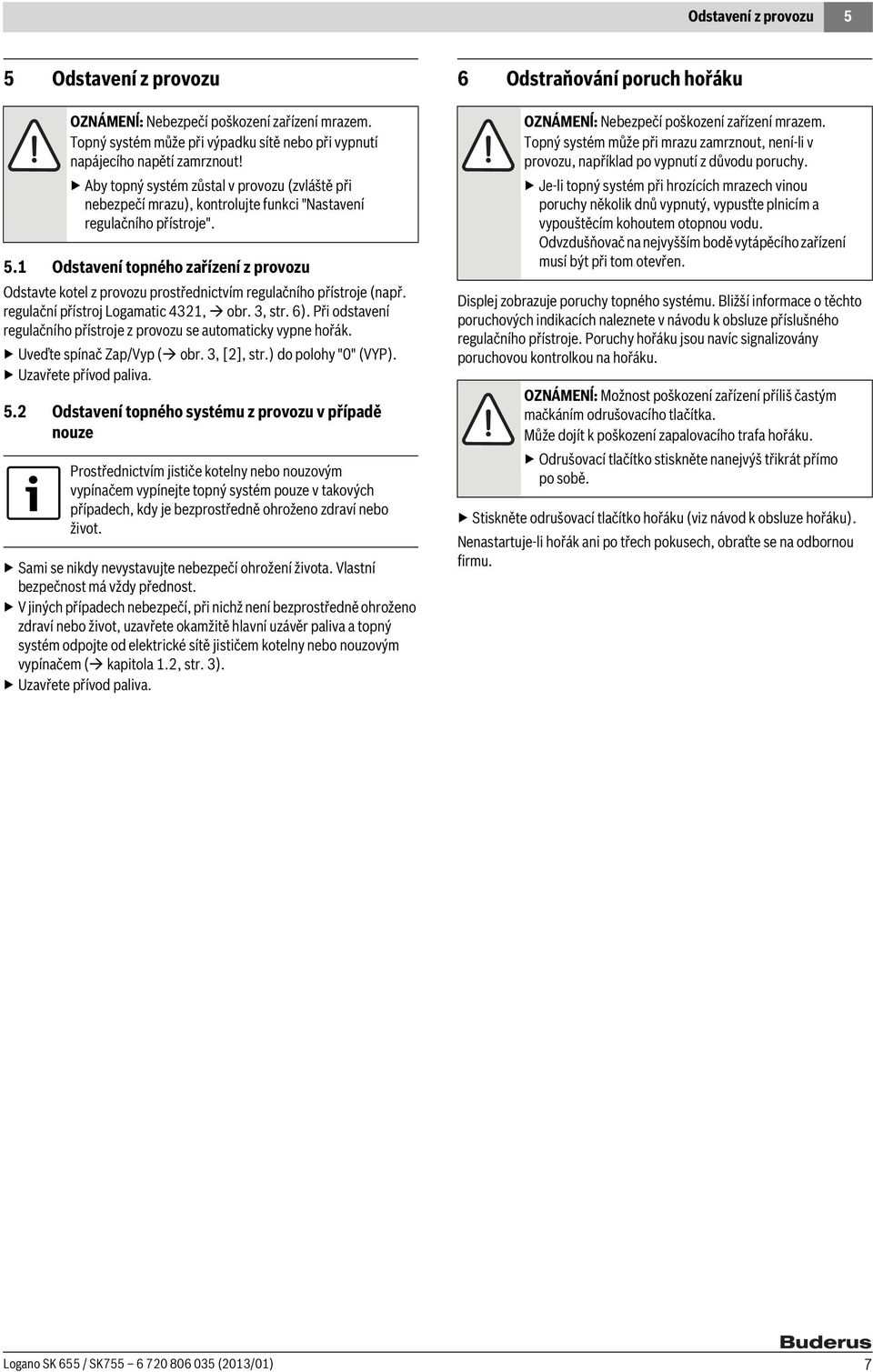

7 Odstavení z provozu 5 5 Odstavení z provozu OZNÁMENĺ: Nebezpečí poškození zařízení mrazem. Topný systém může při výpadku sítě nebo při vypnutí napájecího napětí zamrznout! Aby topný systém zůstal v provozu (zvláště při nebezpečí mrazu), kontrolujte funkci "Nastavení regulačního přístroje". 5.1 Odstavení topného zařízení z provozu Odstavte kotel z provozu prostřednictvím regulačního přístroje (např. regulační přístroj Logamatic 4321, obr. 3, str. 6). Při odstavení regulačního přístroje z provozu se automaticky vypne hořák. Uveďte spínač Zap/Vyp ( obr. 3, [2], str.) do polohy "0" (VYP). Uzavřete přívod paliva. 5.2 Odstavení topného systému z provozu v případě nouze Prostřednictvím jističe kotelny nebo nouzovým vypínačem vypínejte topný systém pouze v takových případech, kdy je bezprostředně ohroženo zdraví nebo život. Sami se nikdy nevystavujte nebezpečí ohrožení života. Vlastní bezpečnost má vždy přednost. V jiných případech nebezpečí, při nichž není bezprostředně ohroženo zdraví nebo život, uzavřete okamžitě hlavní uzávěr paliva a topný systém odpojte od elektrické sítě jističem kotelny nebo nouzovým vypínačem ( kapitola 1.2, str. 3). Uzavřete přívod paliva. 6 Odstraňování poruch hořáku OZNÁMENĺ: Nebezpečí poškození zařízení mrazem. Topný systém může při mrazu zamrznout, není-li v provozu, například po vypnutí z důvodu poruchy. Je-li topný systém při hrozících mrazech vinou poruchy několik dnů vypnutý, vypusťte plnicím a vypouštěcím kohoutem otopnou vodu. Odvzdušňovač na nejvyšším bodě vytápěcího zařízení musí být při tom otevřen. Displej zobrazuje poruchy topného systému. Bližší informace o těchto poruchových indikacích naleznete v návodu k obsluze příslušného regulačního přístroje. Poruchy hořáku jsou navíc signalizovány poruchovou kontrolkou na hořáku. OZNÁMENĺ: Možnost poškození zařízení příliš častým mačkáním odrušovacího tlačítka. Může dojít k poškození zapalovacího trafa hořáku. Odrušovací tlačítko stiskněte nanejvýš třikrát přímo po sobě. Stiskněte odrušovací tlačítko hořáku (viz návod k obsluze hořáku). Nenastartuje-li hořák ani po třech pokusech, obraťte se na odbornou firmu. Logano SK 655 / SK (2013/01) 7

8 7 Servisní prohlídky a údržba 7 Servisní prohlídky a údržba OZNÁMENĺ: Nebezpečí poškození zařízení v důsledku neprovedeného nebo nedostatečného čištění a údržby. U topného systému nechte jednou do roka provést odbornou firmou servisní prohlídku, vyčištění a údržbu. V rámci toho zkontrolujte, zda celý topný systém bezchybně funguje. Pro zamezení škod na topném systému odstraňujte nedostatky okamžitě. Doporučujeme vám uzavření smlouvy o provádění ročních servisních prohlídek a údržby v případě potřeby. Roční servisní prohlídka a údržba jsou součástí záručních podmínek. Používejte pouze originální náhradní díly a příslušenství od výrobce. Náhradní díly lze objednat prostřednictvím katalogu náhradních dílů výrobce. 7.1 Proč je důležitá pravidelná údržba? U vašeho topného systému si pravidelně nechávejte provádět údržbu: abyste zajistili vysokou účinnost a hospodárnost provozu topného systému (nízká spotřeba paliva), abyste dosáhli vysoké provozní bezpečnosti, abyste udrželi ekologicky šetrné spalování na vysoké úrovni. 7.2 Kdy musíte tlak vody v topném systému kontrolovat? Jakost plnicí nebo doplňovací vody musí splňovat podmínky uvedené v přiloženém provozním deníku Kontrola a úprava tlaku vody Aby byla funkce Vašeho topného systému zaručena, musí v něm být dostatek vody. OZNÁMENĺ: Poškození zařízení častým doplňováním vody. Topný systém se podle kvality vody může poškodit korozí nebo tvorbou vodního kamene. Dbejte na to, aby byl topný systém odvzdušněný. Zkontrolujte těsnost topného systému a správnou funkci expanzní nádoby. Musíte-li vodu doplňovat příliš často, informujte o tom odbornou topenářskou firmu. Informujte se u instalatéra, zda lze místní vodu použít neupravenou či zda je ji nutno upravovat. Je-li tlak vody v topném systému příliš nízký, musíte do topného systému doplnit doplňovací vodu. OZNÁMENĺ: Možnost poškození systému v důsledku teplotních pnutí! Topný systém plňte jen ve studeném stavu (teplota na výstupu smí být max. 40 C). Během provozu plňte topný systém výhradně plnicím zařízením ve zpátečce potrubí topného systému. Tlak vody kontrolujte jednou měsíčně Uzavřené systémy Nebylo-li v topném systému dosaženo požadovaného minimálního provozního přetlaku ( tab. 3, str. 11): Doplňte doplňovací vodu. Zkontrolujte tlak vody v topném systému. Zkontrolujte provozní tlak. Klesne-li tlak v systému pod hodnoty uvedené v tab. 3, je nutné doplnit vodu. Doplňte doplňovací vodu. Odvzdušněte topný systém. Znovu zkontrolujte provozní tlak. Pokud se plnicí nebo doplňovací voda odplyňuje, mohou se v topném systému tvořit vzduchové bubliny. Odvzdušněte topný systém (např. na otopných tělesech). V případě potřeby doplňte doplňovací vodu. Nově napuštěná plnicí nebo doplňovací voda ztrácí v prvních dnech část svého objemu, neboť obsahuje ještě hodně plynů. U nově naplněného zařízení je proto třeba kontrolovat tlak otopné vody nejprve jednou denně a pak ve stále delších intervalech. Jestliže otopná voda ztrácí na objemu již jen nepatrně, musíte tlak otopné vody kontrolovat jednou měsíčně. Obecně se rozlišuje mezi otevřenými a uzavřenými systémy. Otevřené systémy se v praxi vyskytují již jen zřídka. Proto Vám na příkladu uzavřeného topného systému vysvětlíme, jak můžete kontrolovat tlak vody. Veškerá přednastavení již při prvém uvádění do provozu provedla odborná firma. 8 Logano SK 655 / SK (2013/01)

9 Ochrana životního prostředí/likvidace odpadu Otevřené systémy U otevřených systémů se ukazatel hydrometru [1] musí nacházet v červeném poli [3]. Provozní tlak je závislý na statické výšce systému a na instalační výšce expanzní nádoby Ochrana životního prostředí/ Likvidace odpadu Ochrana životního prostředí je podniková zásada skupiny Bosch. Kvalita výrobků, hospodárnost a ochrana životního prostředí jsou pro nás rovnocenné cíle. Zákony a předpisy o ochraně životního prostředí důsledně dodržujeme. K ochraně životního prostředí používáme s ohledem na hospodářská hlediska nejlepší možnou technologii amateriály. Obaly Obaly, které používáme, jsou vsouladu srecyklačními systémy příslušných zemí zaručujícími jejich optimální opětovné využití. Všechny použité obalové materiály jsou šetrné vůči životnímu prostředí a lze je znovu zužitkovat. Staré zařízení Staré přístroje obsahují hodnotné materiály, které je třeba recyklovat. Konstrukční skupiny lze snadno oddělit a umělé hmoty jsou označeny. Takto lze rozdílné konstrukční skupiny roztřídit a provést jejich recyklaci nebo likvidaci. Obr. 4 Vodoměr pro otevřené systémy [1] Ukazatel vodoměru [2] Zelená ručička [3] Červené pole SL 7.3 Systémy s automatickým systémem regulace tlaku U systémů, v nichž je namontován automatický systém regulace tlaku, je nutné dodržovat údaje výrobce. I zde platí požadavky na kvalitu vody (viz provozní deník). Logano SK 655 / SK (2013/01) 9

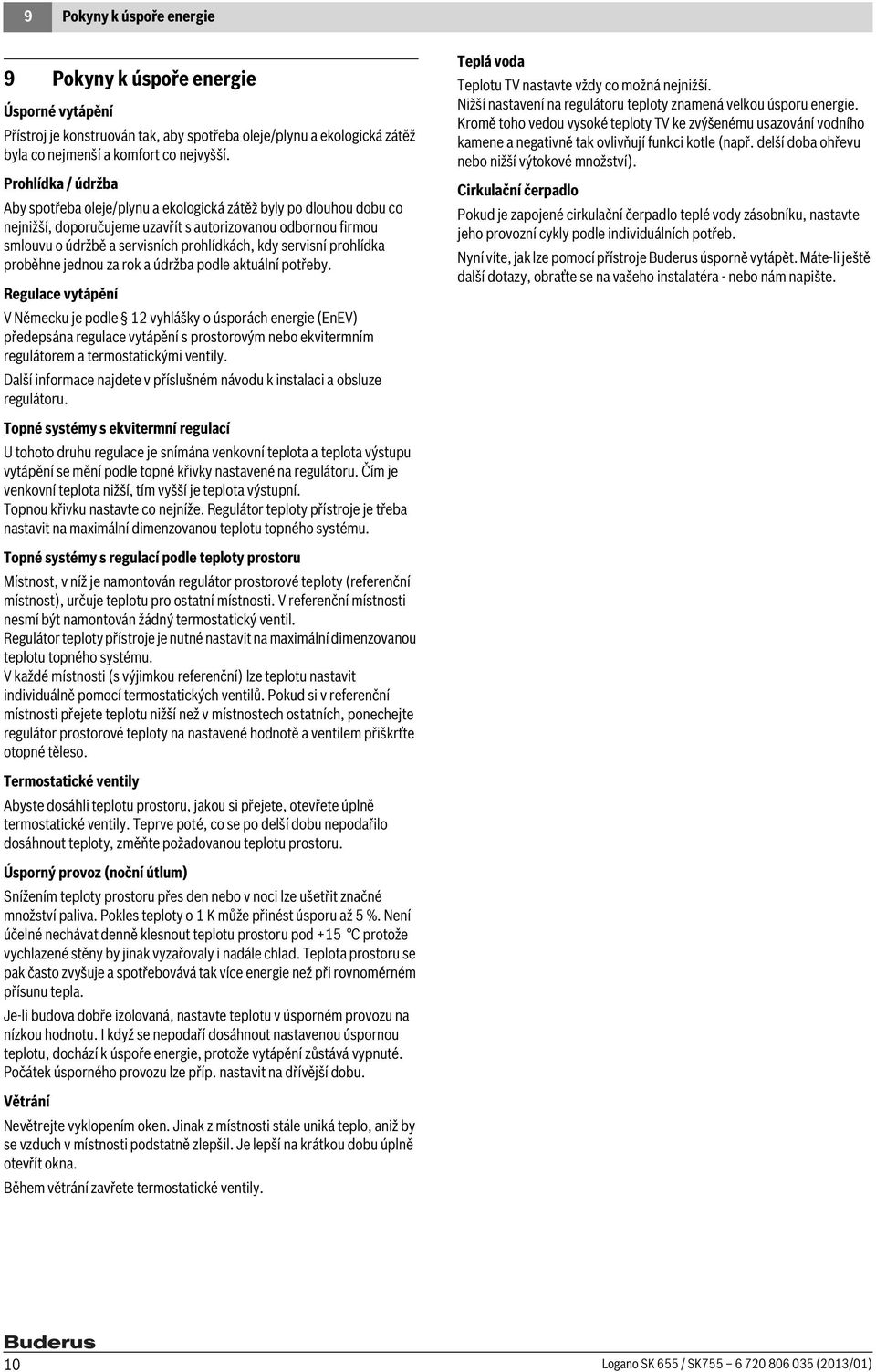

10 9 Pokyny k úspoře energie 9 Pokyny k úspoře energie Úsporné vytápění Přístroj je konstruován tak, aby spotřeba oleje/plynu a ekologická zátěž byla co nejmenší a komfort co nejvyšší. Prohlídka / údržba Aby spotřeba oleje/plynu a ekologická zátěž byly po dlouhou dobu co nejnižší, doporučujeme uzavřít s autorizovanou odbornou firmou smlouvu o údržbě a servisních prohlídkách, kdy servisní prohlídka proběhne jednou za rok a údržba podle aktuální potřeby. Regulace vytápění V Německu je podle 12 vyhlášky o úsporách energie (EnEV) předepsána regulace vytápění s prostorovým nebo ekvitermním regulátorem a termostatickými ventily. Další informace najdete v příslušném návodu k instalaci a obsluze regulátoru. Topné systémy s ekvitermní regulací U tohoto druhu regulace je snímána venkovní teplota a teplota výstupu vytápění se mění podle topné křivky nastavené na regulátoru. Čím je venkovní teplota nižší, tím vyšší je teplota výstupní. Topnou křivku nastavte co nejníže. Regulátor teploty přístroje je třeba nastavit na maximální dimenzovanou teplotu topného systému. Topné systémy s regulací podle teploty prostoru Místnost, v níž je namontován regulátor prostorové teploty (referenční místnost), určuje teplotu pro ostatní místnosti. V referenční místnosti nesmí být namontován žádný termostatický ventil. Regulátor teploty přístroje je nutné nastavit na maximální dimenzovanou teplotu topného systému. V každé místnosti (s výjimkou referenční) lze teplotu nastavit individuálně pomocí termostatických ventilů. Pokud si v referenční místnosti přejete teplotu nižší než v místnostech ostatních, ponechejte regulátor prostorové teploty na nastavené hodnotě a ventilem přiškrťte otopné těleso. Termostatické ventily Abyste dosáhli teplotu prostoru, jakou si přejete, otevřete úplně termostatické ventily. Teprve poté, co se po delší dobu nepodařilo dosáhnout teploty, změňte požadovanou teplotu prostoru. Úsporný provoz (noční útlum) Snížením teploty prostoru přes den nebo v noci lze ušetřit značné množství paliva. Pokles teploty o 1 K může přinést úsporu až 5 %. Není účelné nechávat denně klesnout teplotu prostoru pod +15 C protože vychlazené stěny by jinak vyzařovaly i nadále chlad. Teplota prostoru se pak často zvyšuje a spotřebovává tak více energie než při rovnoměrném přísunu tepla. Je-li budova dobře izolovaná, nastavte teplotu v úsporném provozu na nízkou hodnotu. I když se nepodaří dosáhnout nastavenou úspornou teplotu, dochází k úspoře energie, protože vytápění zůstává vypnuté. Počátek úsporného provozu lze příp. nastavit na dřívější dobu. Větrání Nevětrejte vyklopením oken. Jinak z místnosti stále uniká teplo, aniž by se vzduch v místnosti podstatně zlepšil. Je lepší na krátkou dobu úplně otevřít okna. Během větrání zavřete termostatické ventily. Teplá voda Teplotu TV nastavte vždy co možná nejnižší. Nižší nastavení na regulátoru teploty znamená velkou úsporu energie. Kromě toho vedou vysoké teploty TV ke zvýšenému usazování vodního kamene a negativně tak ovlivňují funkci kotle (např. delší doba ohřevu nebo nižší výtokové množství). Cirkulační čerpadlo Pokud je zapojené cirkulační čerpadlo teplé vody zásobníku, nastavte jeho provozní cykly podle individuálních potřeb. Nyní víte, jak lze pomocí přístroje Buderus úsporně vytápět. Máte-li ještě další dotazy, obraťte se na vašeho instalatéra - nebo nám napište. 10 Logano SK 655 / SK (2013/01)

11 Všeobecné informace Všeobecné informace Provozní tlak/kvalita vody Provozní tlak/kvalita vody Minimální provozní tlak bar (je-li nedostatečný, doplňte vodu) Požadovaná hodnota provozního tlaku bar (optimální hodnota) Maximální provozní tlak topného systému (otevírací tlak pojistného ventilu) bar Doplňovací vodu je nutné upravit. Ano/Ne Tab. 3 Provozní tlak (vyplní odborná topenářská firma) Čištění pláště kotle Plášť kotle otírejte vlhkým hadrem. Nepoužívejte hrubé mechanické nebo chemicky agresivní čisticí prostředky. Správný druh paliva Pro bezproblémový provoz vyžaduje topný systém správné palivo. Váš odborný topenář poznamená při uvedení do provozu do níže uvedené tabulky, jaké palivo můžete při provozu vašeho topného systému používat. OZNÁMENĺ: Možnost poškození zařízení v důsledku použití nesprávného paliva. Používejte výhradně palivo, které je pro váš topný systém určeno. Chcete-li váš topný systém přestavět na jiný druh paliva, doporučujeme vám poradit se s vaším odborným topenářem. Používejte toto palivo: Údaje o přístroji Požadujete-li servisní služby, je výhodné sdělit přesnější údaje o přístroji. Tyto údaje jsou uvedeny na typovém štítku nebo na nálepce typu přístroje ( Návod k montáži a údržbě). Olejový/plynový kotel (např. Logano SK655):... Sériové číslo:... Datum uvedení do provozu: Tab. 4 Razítko/datum/podpis... Logano SK 655 / SK (2013/01) 11

12 Bosch Termotechnika s.r.o. Obchodní divize Buderus Prùmyslová 372/ Praha 10 Tel.: (+420) Fax: (+420)
