TFSK 160 Číslo výrobku 1348 Document type: Katalogový list Document date: 2016-04-04 Generated by: Online katalog Systemair Version: 50 Hz Cena: 5551,00 CZK Popis Radiální střešní ventilátor

rotorem. Pro snadnější servis a údržbu jsou ventilátory vybaveny výklopným oběžným kolem.

1 TFSK 160 Číslo výrobku 1348 Document type: Katalogový list Document date: Generated by: Online katalog Systemair Version: 50 Hz Cena: 5551,00 CZK Popis Radiální střešní ventilátor Regulovatelné otáčky Vestavěný tepelný kontakt Snadná instalace Spolehlivý, nevyžaduje údržbu Ventilátory TFSK jsou jednostranně sací radiální ventilátory s dozadu zahnutými lopatkami a vnějším rotorem. Pro snadnější servis a údržbu jsou ventilátory vybaveny výklopným oběžným kolem. Plášť ventilátoru je vyroben z pozinkovaného ocelového plechu s povrchovou úpravou práškovým nátěrem v černé barvě. Ventilátory TFSK se dodávají s 1m elektrickým kabelem a jsou vybaveny integrovaným revizním vypínačem. Otáčky ventilátorů lze plynule regulovat tyristorem nebo 5-stupňovým transformátorem. Ventilátory jsou vybaveny motory s vestavěnými tepelnými kontakty s elektrickým restartem. Ventilátory TFSK se pomocí základové desky instalují na střešní nástavce TG, FDS nebo SSD. V chladném prostředí doporučujeme, aby ventilátor běžel trvale, aby se zabránilo problémům se sněhem. Radiální střešní ventilátor Regulovatelné otáčky Vestavěný tepelný kontakt Snadná instalace Spolehlivý, nevyžaduje údržbu Ventilátory TFSK jsou jednostranně sací radiální ventilátory s dozadu zahnutými lopatkami a vnějším rotorem. Pro snadnější servis a údržbu jsou ventilátory vybaveny výklopným oběžným kolem. Plášť ventilátoru je vyroben z pozinkovaného ocelového plechu s povrchovou úpravou práškovým nátěrem v černé barvě. Ventilátory TFSK se dodávají s 1m elektrickým kabelem a jsou vybaveny integrovaným revizním vypínačem. Otáčky ventilátorů lze plynule regulovat tyristorem nebo 5-stupňovým transformátorem. Ventilátory jsou vybaveny motory s vestavěnými tepelnými kontakty s automatický restartem. Ventilátory TFSK se pomocí základové desky instalují na střešní nástavce TG, FDS nebo SSD. V chladném prostředí doporučujeme, aby ventilátor běžel trvale, aby se zabránilo problémům se sněhem. Technické parametry Základní parametry Napětí 230 V Frekvence 50 Hz Fáze 1 ~ Příkon (P1) 58,3 W Proud 0,256 A Max. průtok vzduchu 436 m³/h Otáčky ventilátoru 2461 ot/min Maximální teplota média 70 C Max. teplota média při regulaci otáček 70 C Hladina akustického tlaku ve 10 m (volný prostor) 35,6 db(a) Hmotnost 3,3 kg Třída izolace B Třída krytí, motor 44 IP Kondenzátor 2 µf 1 / 5

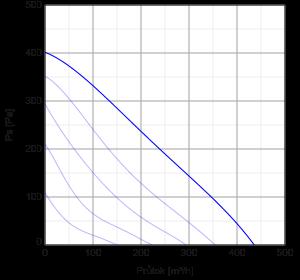

2 Barva Černá Energetická třída Splňuje požadavky ErP: 2016/2018 Energetická třída, základní jednotka E Energetická třída, jednotka s příslušenstvím B Výkonové křivky Diagramy Rozměry 2 / 5

3 TFSK A B øc E c/c F øg Schéma zapojení... Příslušenství Elektrické příslušenství CO2RT-DR (6993) IR-24-P (6995) REE 1 (5314) RT 0-30 (5151) DTV 500 (5044) HR1 (5150) T 120 (5165) REPT 6 (5698) REU 1,5 (5004) RE 1,5 (5000) MicroREX D21 (17822) Příslušenství VKM 310/311 (9555) SSD 310/311 (9561) ASF 310/311 (9568) VKS 310/311 (9543) FDS 310/311 (9549) ASS 310/311 (9575) RSK 160 (5601) LDC (5192) LDC (5193) TG 310/ (308946) TG 310/ (308947) ASK 310/311 (300904) TDA 310/311 (301392) Eco design Základní provedení Obchodní název Systemair 3 / 5

4 Název výrobku TFSK 160 Roof fan Black Vyhovuje ErP 2016 SEC průměrné klima -13,4 SEC chladné klima -29,8 SEC teplé klima -4,02 Třída SEC E Kategorie jednotky RVU Typ jednotky UVU Typ pohonu Externí MSD nebo VSD Typ rekuperace (ZZT) Žádný Tepelná účinnost rekuperace (UVU) Nepoužívá se qv max 346 m³/h P max 59 W Hladina akustického výkonu 61 db(a) qv ref 243 m³/h Ps ref 50 Pa SPI 0,119 kw/m³/s CTRL 1 - MISC 1,1 - Hodnota x 1,5 - Vnější netěsnost 0 % AEC průměrné klima 149 kwh AEC chladné klima 149 kwh AEC teplé klima 149 kwh AHS průměrné klima 1715 r AHS chladné klima 3355 r AHS teplé klima 776 r Jednotka s lokálním řízením podle potřeby Obchodní název Systemair Název výrobku TFSK 160 Roof fan Black Vyhovuje ErP 2018 SEC průměrné klima -26,3 SEC chladné klima -53,4 SEC teplé klima -10,8 Třída SEC B Kategorie jednotky RVU Typ jednotky UVU Typ pohonu Externí MSD nebo VSD Typ rekuperace (ZZT) Žádný Tepelná účinnost rekuperace (UVU) Nepoužívá se 4 / 5

5 qv max 346 m³/h P max 59 W Hladina akustického výkonu 61 db(a) qv ref 243 m³/h Ps ref 50 Pa SPI 0,119 kw/m³/s CTRL 0,65 - MISC 1,1 - Hodnota x 1,5 - Vnější netěsnost 0 % AEC průměrné klima 78,3 kwh AEC chladné klima 78,3 kwh AEC teplé klima 78,3 kwh AHS průměrné klima 2830 r AHS chladné klima 5536 r AHS teplé klima 1280 r Specifikační text Roof fan, horizontal discharge, swing type. Casing and base frame made of galvanised steel sheet, powder-coated in black. Free-running, backward curved, single-inlet centrifugal impeller made of plastic. Balancing quality G 6.3, dynamically balanced acc. to DIN ISO Voltage controllable external rotor motor, vibration-free mounted, the motor is placed inside the air flow for cooling. Integral thermal contacts internally connected with automatic reset. Speed control via transformer or thyristor. Terminal block with cable 1m, lead out from the motor. Service switch included (IP44). For outdoor installation. Vertical installation position. 5 / 5
