RoofJETT. PR CZ Změny vyhrazeny 02/2009 1

Transkript

1 PR CZ Změny vyhrazeny 02/2009 1

2 Typový klíč RoofJETT Kombinace jednotlivých pozic v typovém klíči jsou možné dle tabulek na str PR CZ Změny vyhrazeny 02/2009

3 Obsah Typový klíč Základní popis Popis nejdůležitějších konstrukčních dílů Technická data RoofJETT Technická data RoofJETT Technická data RoofJETT Technická data RoofJETT Technická data RoofJETT Technická data RoofJETT Technická data RoofJETT Technická data RoofJETT Technická data RoofJETT Technická data RoofJETT Technická data RoofJETT Technická data RoofJETT Informace o hlučnosti Pokyny pro projektování Mechanické příslušenství Ovladače, regulátory Schémata připojení Montážní příklady Typový klíč příslušenství PR CZ Změny vyhrazeny 02/2009 3

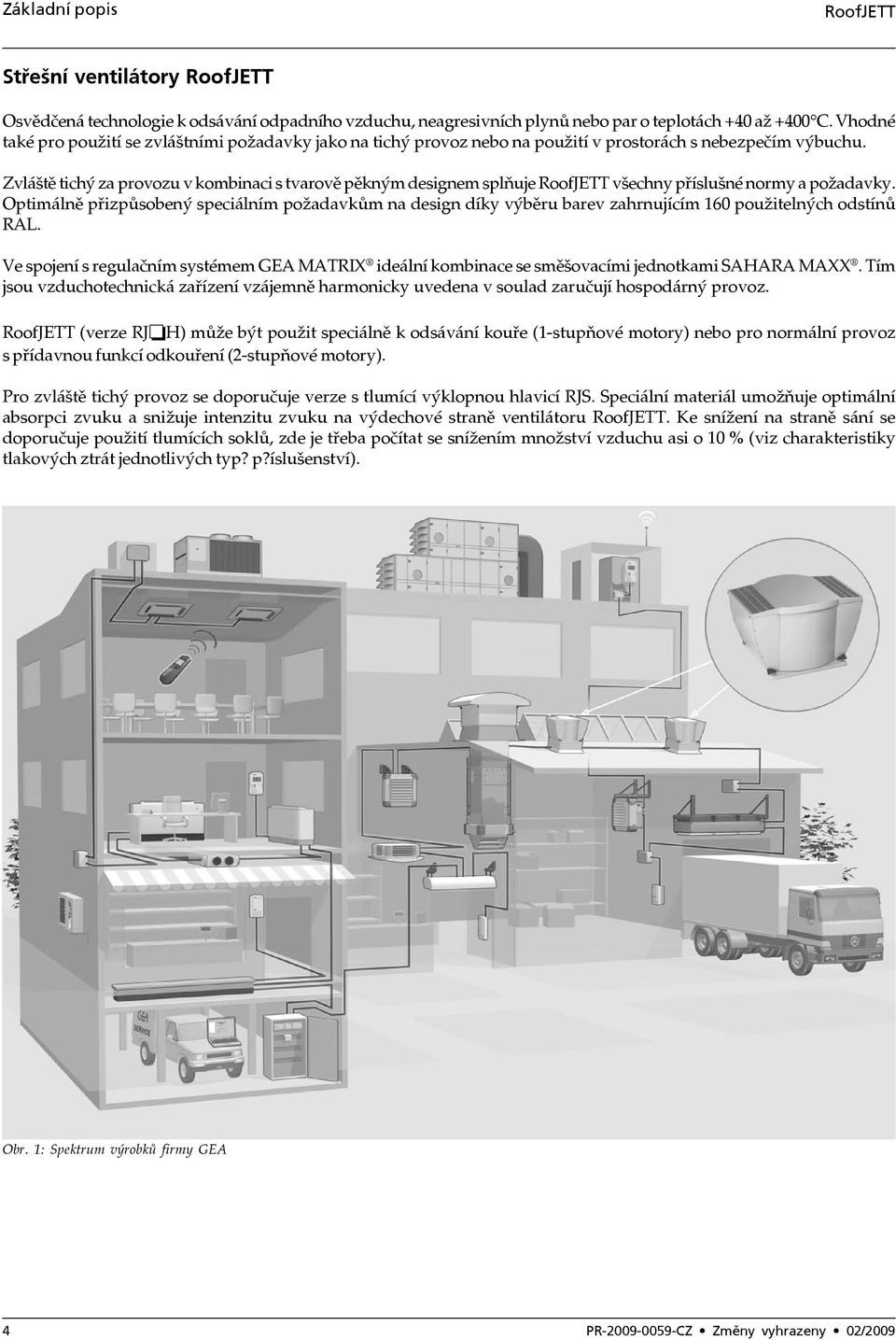

4 Základní popis RoofJETT Střešní ventilátory RoofJETT Osvědčená technologie k odsávání odpadního vzduchu, neagresivních plynů nebo par o teplotách +40 až +400 C. Vhodné také pro použití se zvláštními požadavky jako na tichý provoz nebo na použití v prostorách s nebezpečím výbuchu. Zvláště tichý za provozu v kombinaci s tvarově pěkným designem splňuje RoofJETT všechny příslušné normy a požadavky. Optimálně přizpůsobený speciálním požadavkům na design díky výběru barev zahrnujícím 160 použitelných odstínů RAL. Ve spojení s regulačním systémem GEA MATRIX ideální kombinace se směšovacími jednotkami SAHARA MAXX. Tím jsou vzduchotechnická zařízení vzájemně harmonicky uvedena v soulad zaručují hospodárný provoz. RoofJETT (verze RJ H) může být použit speciálně k odsávání kouře (1-stupňové motory) nebo pro normální provoz s přídavnou funkcí odkouření (2-stupňové motory). Pro zvláště tichý provoz se doporučuje verze s tlumící výklopnou hlavicí RJS. Speciální materiál umožňuje optimální absorpci zvuku a snižuje intenzitu zvuku na výdechové straně ventilátoru RoofJETT. Ke snížení na straně sání se doporučuje použití tlumících soklů, zde je třeba počítat se snížením množství vzduchu asi o 10 % (viz charakteristiky tlakových ztrát jednotlivých typ? p?íslušenství). Obr. 1: Spektrum výrobků firmy GEA 4 PR CZ Změny vyhrazeny 02/2009

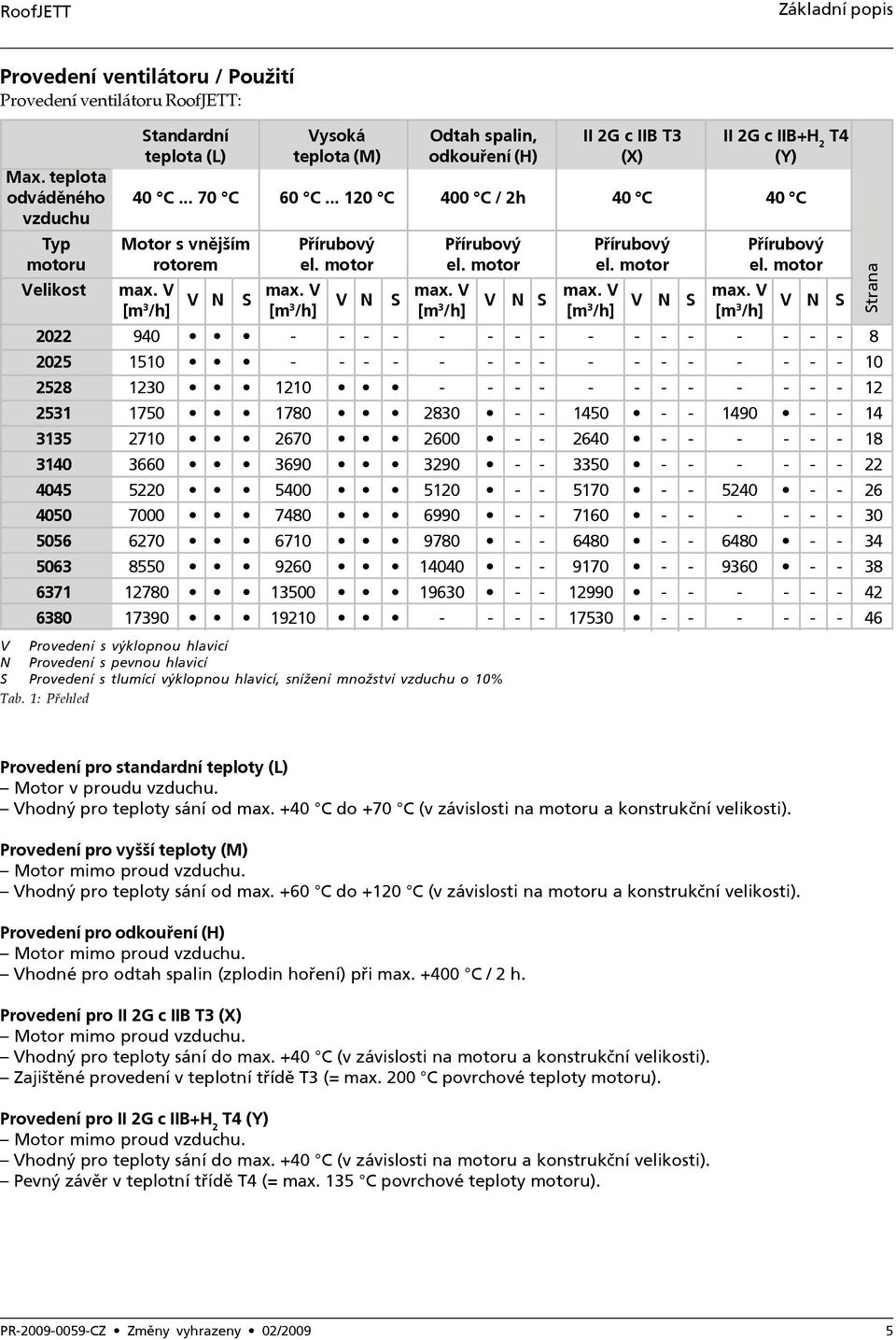

5 Základní popis Provedení ventilátoru / Použití Provedení ventilátoru RoofJETT: Standardní Vysoká Odtah spalin, II 2G c IIB T3 II 2G c IIB+H 2 T4 teplota (L) teplota (M) odkouření (H) (X) (Y) Max. teplota odváděného 40 C C 60 C C 400 C / 2h 40 C 40 C vzduchu Typ Motor s vnějším Přírubový Přírubový Přírubový Přírubový motoru rotorem el. motor el. motor el. motor el. motor Velikost max. V V N S max. V V N S max. V V N S max. V V N S max. V V N S [m 3 /h] [m 3 /h] [m 3 /h] [m 3 /h] [m 3 /h] V Provedení s výklopnou hlavicí N Provedení s pevnou hlavicí S Provedení s tlumící výklopnou hlavicí, snížení množství vzduchu o 10% Tab. 1: Přehled Strana Provedení pro standardní teploty (L) Motor v proudu vzduchu. Vhodný pro teploty sání od max. +40 C do +70 C (v závislosti na motoru a konstrukční velikosti). Provedení pro vyšší teploty (M) Motor mimo proud vzduchu. Vhodný pro teploty sání od max. +60 C do +120 C (v závislosti na motoru a konstrukční velikosti). Provedení pro odkouření (H) Motor mimo proud vzduchu. Vhodné pro odtah spalin (zplodin hoření) při max C / 2 h. Provedení pro II 2G c IIB T3 (X) Motor mimo proud vzduchu. Vhodný pro teploty sání do max. +40 C (v závislosti na motoru a konstrukční velikosti). Zajištěné provedení v teplotní třídě T3 (= max. 200 C povrchové teploty motoru). Provedení pro II 2G c IIB+H 2 T4 (Y) Motor mimo proud vzduchu. Vhodný pro teploty sání do max. +40 C (v závislosti na motoru a konstrukční velikosti). Pevný závěr v teplotní třídě T4 (= max. 135 C povrchové teploty motoru). PR CZ Změny vyhrazeny 02/2009 5

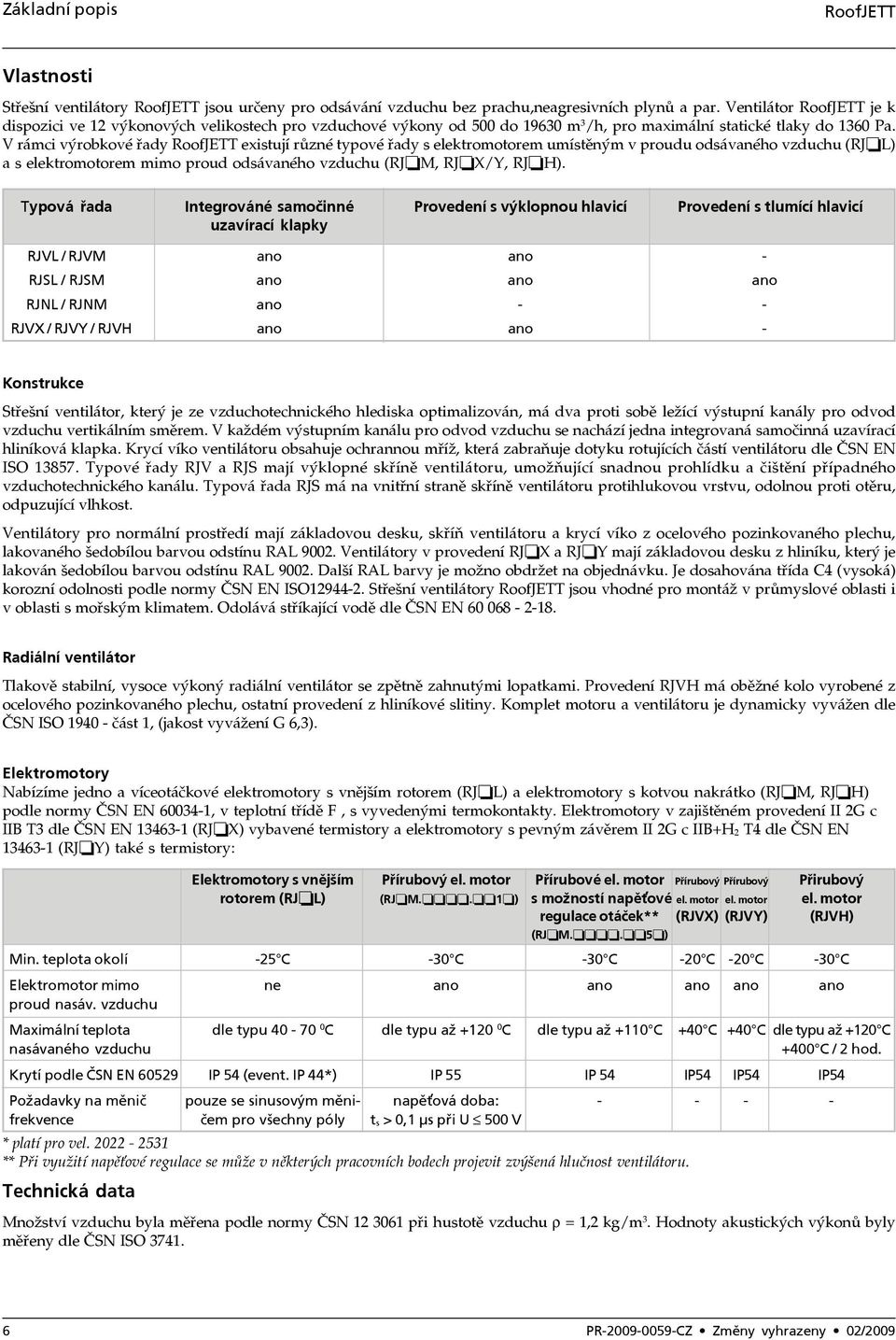

6 Základní popis RoofJETT Vlastnosti Střešní ventilátory RoofJETT jsou určeny pro odsávání vzduchu bez prachu,neagresivních plynů a par. Ventilátor RoofJETT je k dispozici ve 12 výkonových velikostech pro vzduchové výkony od 500 do m 3 /h, pro maximální statické tlaky do 1360 Pa. V rámci výrobkové řady RoofJETT existují různé typové řady s elektromotorem umístěným v proudu odsávaného vzduchu (RJ L) a s elektromotorem mimo proud odsávaného vzduchu (RJ M, RJ X/Y, RJ H). Typová řada Integrováné samočinné Provedení s výklopnou hlavicí Provedení s tlumící hlavicí uzavírací klapky RJVL / RJVM ano ano - RJSL / RJSM ano ano ano RJNL / RJNM ano - - RJVX / RJVY / RJVH ano ano - Konstrukce Střešní ventilátor, který je ze vzduchotechnického hlediska optimalizován, má dva proti sobě ležící výstupní kanály pro odvod vzduchu vertikálním směrem. V každém výstupním kanálu pro odvod vzduchu se nachází jedna integrovaná samočinná uzavírací hliníková klapka. Krycí víko ventilátoru obsahuje ochrannou mříž, která zabraňuje dotyku rotujících částí ventilátoru dle ČSN EN ISO Typové řady RJV a RJS mají výklopné skříně ventilátoru, umožňující snadnou prohlídku a čištění případného vzduchotechnického kanálu. Typová řada RJS má na vnitřní straně skříně ventilátoru protihlukovou vrstvu, odolnou proti otěru, odpuzující vlhkost. Ventilátory pro normální prostředí mají základovou desku, skříň ventilátoru a krycí víko z ocelového pozinkovaného plechu, lakovaného šedobílou barvou odstínu RAL Ventilátory v provedení RJ X a RJ Y mají základovou desku z hliníku, který je lakován šedobílou barvou odstínu RAL Další RAL barvy je možno obdržet na objednávku. Je dosahována třída C4 (vysoká) korozní odolnosti podle normy ČSN EN ISO Střešní ventilátory RoofJETT jsou vhodné pro montáž v průmyslové oblasti i v oblasti s mořským klimatem. Odolává stříkající vodě dle ČSN EN Radiální ventilátor Tlakově stabilní, vysoce výkoný radiální ventilátor se zpětně zahnutými lopatkami. Provedení RJVH má oběžné kolo vyrobené z ocelového pozinkovaného plechu, ostatní provedení z hliníkové slitiny. Komplet motoru a ventilátoru je dynamicky vyvážen dle ČSN ISO část 1, (jakost vyvážení G 6,3). Elektromotory Nabízíme jedno a víceotáčkové elektromotory s vnějším rotorem (RJ L) a elektromotory s kotvou nakrátko (RJ M, RJ H) podle normy ČSN EN , v teplotní třídě F, s vyvedenými termokontakty. Elektromotory v zajištěném provedení II 2G c IIB T3 dle ČSN EN (RJ X) vybavené termistory a elektromotory s pevným závěrem II 2G c IIB+H 2 T4 dle ČSN EN (RJ Y) také s termistory: Elektromotory s vnějším Přírubový el. motor Přírubové el. motor Přírubový Přírubový Přirubový rotorem (RJ L) (RJ M.. 1 ) s možností napě ové el. motor el. motor el. motor regulace otáček** (RJVX) (RJVY) (RJVH) (RJ M.. 5 ) Min. teplota okolí -25 C -30 C -30 C -20 C -20 C -30 C Elektromotor mimo ne ano ano ano ano ano proud nasáv. vzduchu Maximální teplota dle typu C dle typu až C dle typu až +110 C +40 C +40 C dle typu až +120 C nasávaného vzduchu +400 C / 2 hod. Krytí podle ČSN EN IP 54 (event. IP 44*) IP 55 IP 54 IP54 IP54 IP54 Požadavky na měnič pouze se sinusovým měni- napě ová doba: frekvence čem pro všechny póly t s > 0,1 μs při U 500 V * platí pro vel ** Při využití napě ové regulace se může v některých pracovních bodech projevit zvýšená hlučnost ventilátoru. Technická data Množství vzduchu byla měřena podle normy ČSN při hustotě vzduchu ρ = 1,2 kg/m 3. Hodnoty akustických výkonů byly měřeny dle ČSN ISO PR CZ Změny vyhrazeny 02/2009

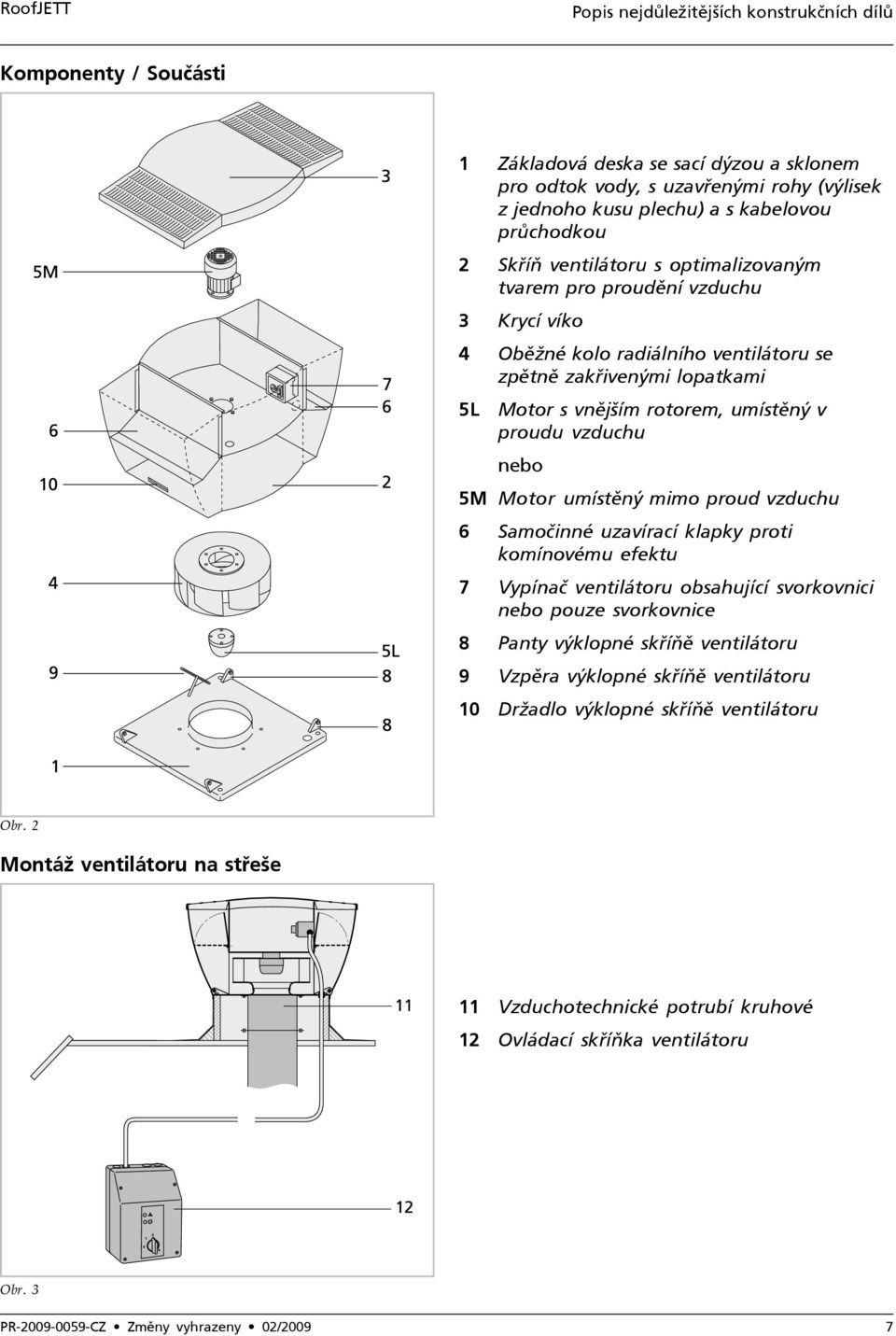

7 Popis nejdůležitějších konstrukčních dílů Komponenty / Součásti 1 Základová deska se sací dýzou a sklonem pro odtok vody, s uzavřenými rohy (výlisek z jednoho kusu plechu) a s kabelovou průchodkou 2 Skříň ventilátoru s optimalizovaným tvarem pro proudění vzduchu 3 Krycí víko 4 Oběžné kolo radiálního ventilátoru se zpětně zakřivenými lopatkami 5L Motor s vnějším rotorem, umístěný v proudu vzduchu nebo 5M Motor umístěný mimo proud vzduchu 6 Samočinné uzavírací klapky proti komínovému efektu 7 Vypínač ventilátoru obsahující svorkovnici nebo pouze svorkovnice 8 Panty výklopné skříňě ventilátoru 9 Vzpěra výklopné skříňě ventilátoru 10 Držadlo výklopné skříňě ventilátoru Obr. 2 Montáž ventilátoru na střeše 11 Vzduchotechnické potrubí kruhové 12 Ovládací skříňka ventilátoru Obr. 3 PR CZ Změny vyhrazeny 02/2009 7

8 Technická data Velikost 2022 RoofJETT Technická data R J L RAL šedobílá 9 barva RAL dle přání A Svorkovnice B Spínač ventilátoru V Provedení s výklopnou hlavicí N Provedení s pevnou hlavicí S Provedení s tlumící výklopnou hlavicí Stupeň otáček Otáčky el. motoru Max. množství vzduchu Max. teplota odsávaného vzduchu Výkon Jmenovitý proud SFP Napětí / Frekvence Ochrana motoru TK = termokontakt TM = termistor Typ min -1 m 3 /h C kw A kw/m 3 /s V / Hz TK / TM IP db(a) db(a) db(a) db(a) Krytí L WA3 L WA8 L PA3 L PA8 RJ L (max. 40 C C), el. motor s vnějším rotorem v proudu odsávaného vzduchu RJ L ,08 0,45 0,56 1~230/50 TKN* IP RJ L ,20 0,88 0,76 1~230/50 TKN* IP RJSL (max. 40 C C), el. motor s vnějším rotorem v proudu odsávaného vzduchu, tlumící hlavice RJSL ,08 0,45 0,61 1~230/50 TKN* IP RJSL ,20 0,88 0,83 1~230/50 TKN* IP Tab.1 Technická data pro velikost 2022 TKN* termokontakt není vyveden L PA,3 Hladina akustického tlaku na straně sání, vzdálenost 4 m pod nasávacím otvorem, směrový faktor 2 (poloviční vyzařování), 200 m 2 Sabin L PA,8 Hladina akustického tlaku na straně výdechu, vzdálenost 4 m, volné pole, směrový faktor 2 (poloviční vyzařování) L WA,3 Hladina akustického výkonu na straně sání L WA,8 Hladina akustického výkonu na straně výdechu SFP Specific Fan Power - výkon ventilátoru v závislosti na odsávaném množství vzduchu Korekce pro hladinu akustického výkonu v oktávových pásmech 63 Hz 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Strana sání Strana výdechu Tab. 2: Korekce pro hladinu akustického výkonu L wokt = L wa + K okt 8 PR CZ Změny vyhrazeny 02/2009

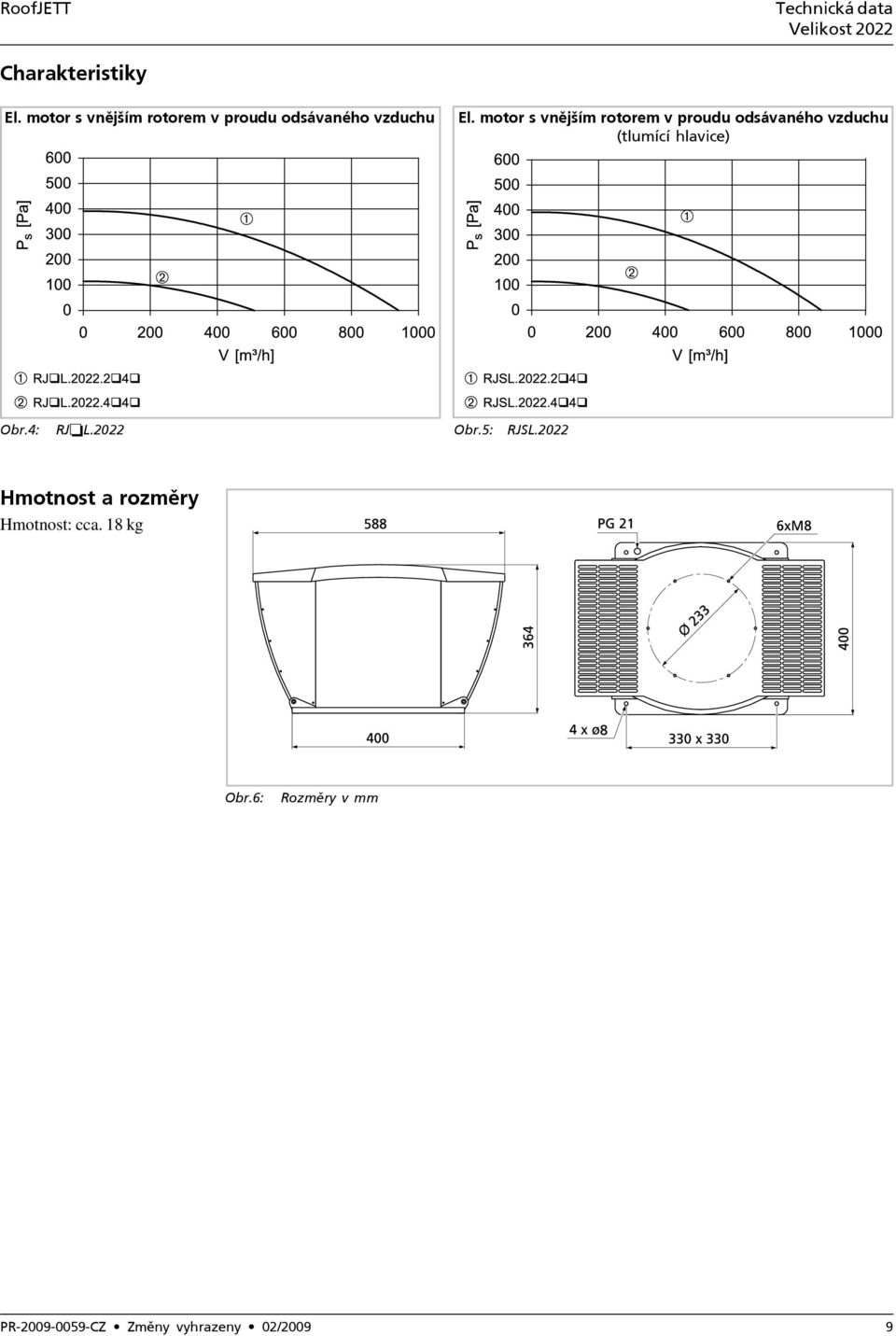

9 Technická data Velikost 2022 Charakteristiky (tlumící hlavice) Obr.4: RJ L.2022 Obr.5: RJSL.2022 Hmotnost a rozměry Hmotnost: cca. 18 kg Obr.6: Rozměry v mm PR CZ Změny vyhrazeny 02/2009 9

10 Technická data Velikost 2025 RoofJETT Technická data R J L RAL šedobílá 9 barva RAL dle přání A Svorkovnice B Spínač ventilátoru V Provedení s výklopnou hlavicí N Provedení s pevnou hlavicí S Provedení s tlumící výklopnou hlavicí Stupeň otáček Otáčky el. motoru Max. množství vzduchu Max. teplota odsávaného vzduchu Výkon Jmenovitý proud SFP Napětí / Frekvence Ochrana motoru TK = termokontakt TM = termistor Typ min -1 m 3 /h C kw A kw/m 3 /s V / Hz TK / TM IP db(a) db(a) db(a) db(a) Krytí L WA3 L WA8 L PA3 L PA8 RJ L (max. 40 C C), el. motor s vnějším rotorem v proudu odsávaného vzduchu RJ L ,05 0,25 0,23 1~230/50 TK IP RJ L ,29 1,25 0,69 1~230/50 TK IP RJSL (max. 40 C C), el. motor s vnějším rotorem v proudu odsávaného vzduchu, tlumící hlavice RJSL ,05 0,25 0,26 1~230/50 TK IP RJSL ,29 1,25 0,80 1~230/50 TK IP Tab.3 Technická data pro velikost 2025 L PA,3 L PA,8 L WA,3 L WA,8 SFP Hladina akustického tlaku na straně sání, vzdálenost 4 m pod nasávacím otvorem, směrový faktor 2 (poloviční vyzařování), 200 m 2 Sabin Hladina akustického tlaku na straně výdechu, vzdálenost 4 m, volné pole, směrový faktor 2 (poloviční vyzařování) Hladina akustického výkonu na straně sání Hladina akustického výkonu na straně výdechu Specific Fan Power - výkon ventilátoru v závislosti na odsávaném množství vzduchu Korekce pro hladinu akustického výkonu v oktávových pásmech 63 Hz 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Strana sání Strana výdechu Tab. 4: Korekce pro hladinu akustického výkonu L wokt = L wa + K okt 10 PR CZ Změny vyhrazeny 02/2009

11 Technická data Velikost 2025 Charakteristiky (tlumící hlavice) Obr. 7: RJ L.2025 Obr. 8: RJSL.2025 Hmotnost a rozměry Hmotnost: cca. 21 kg Obr. 9: Rozměry v mm PR CZ Změny vyhrazeny 02/

12 Technická data Velikost 2528 RoofJETT Technická data R J L RAL šedobílá 9 barva RAL dle přání A Svorkovnice B Spínač ventilátoru V Provedení s výklopnou hlavicí N Provedení s pevnou hlavicí S Provedení s tlumící výklopnou hlavicí Stupeň otáček Otáčky el. motoru Max. množství vzduchu Max. teplota odsávaného vzduchu Výkon Jmenovitý proud SFP Napětí / Frekvence Ochrana motoru TK = termokontakt TM = termistor Typ min -1 m 3 /h C kw A kw/m 3 /s V / Hz TK / TM IP db(a) db(a) db(a) db(a) Krytí L WA3 L WA8 L PA3 L PA8 RJ L (max. 40 C C), el. motor s vnějším rotorem v proudu odsávaného vzduchu RJ L ,13 0,60 0,38 1~230/50 TK IP ,07 0,14 0, RJ L ,05 0,08 0,19 3~400/50 TK IP RJSL (max. 40 C C), el. motor s vnějším rotorem v proudu odsávaného vzduchu, tlumící hlavice RJSL ,13 0,60 0,48 1~230/50 TK IP ,07 0,14 0, RJSL ,05 0,08 0,24 3~400/50 TK IP RJ M (max. 40 C C), přírubový el. motor mimo proud odsávaného vzduchu RJ M ,10 0,20 0,30 3~400/50 TK IP RJ M ,10 0,20 0,30 3~400/50 TK IP RJSM (max. 40 C C), přírubový el. motor mimo proud odsávaného vzduchu, tlumící hlavice RJSM ,10 0,20 0,37 3~400/50 TK IP RJSM ,10 0,20 0,37 3~400/50 TK IP Tab.5 Technická data pro velikost 2528 L PA,3 L PA,8 L WA,3 L WA,8 SFP Hladina akustického tlaku na straně sání, vzdálenost 4 m pod nasávacím otvorem, směrový faktor 2 (poloviční vyzařování), 200 m 2 Sabin Hladina akustického tlaku na straně výdechu, vzdálenost 4 m, volné pole, směrový faktor 2 (poloviční vyzařování) Hladina akustického výkonu na straně sání Hladina akustického výkonu na straně výdechu Specific Fan Power - výkon ventilátoru v závislosti na odsávaném množství vzduchu Korekce pro hladinu akustického výkonu v oktávových pásmech 63 Hz 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Strana sání Strana výdechu Tab. 6: Korekce pro hladinu akustického výkonu L wokt = L wa + K okt 12 PR CZ Změny vyhrazeny 02/2009

13 Technická data Velikost 2528 Charakteristiky (tlumící hlavice) Obr. 10: RJ L.2528 Obr. 11: RJSL.2528 (tlumící hlavice) Obr. 12: RJ M.2528 Obr. 13: RJSM.2528 Hmotnost a rozměry Hmotnost: cca. 20 kg Obr. 14: Rozměry v mm PR CZ Změny vyhrazeny 02/

14 Technická data Velikost 2531 RoofJETT Technická data R J L RAL šedobílá 9 barva RAL dle přání A Svorkovnice B Spínač ventilátoru V Provedení s výklopnou hlavicí N Provedení s pevnou hlavicí S Provedení s tlumící výklopnou hlavicí Stupeň otáček Otáčky el. motoru Max. množství vzduchu Max. teplota odsávaného vzduchu Výkon Jmenovitý proud SFP Napětí / Frekvence Ochrana motoru TK = termokontakt TM = termistor Typ min -1 m 3 /h C kw A kw/m 3 /s V / Hz TK / TM IP db(a) db(a) db(a) db(a) Krytí L WA3 L WA8 L PA3 L PA8 RJ L (max. 40 C C), el. motor s vnějším rotorem v proudu odsávaného vzduchu RJ L ,17 0,90 0,36 1~230/50 TK IP ,13 0,22 0, RJ L ,09 0,14 0,26 3~400/50 TK IP ,03 0,07 0, ,13 0,27 0, RJ L ,09 0,15 0,23 3~400/50 TK IP RJSL (max. 40 C C), el. motor s vnějším rotorem v proudu odsávaného vzduchu, tlumící hlavice RJSL ,17 0,90 0,37 1~230/50 TK IP ,13 0,22 0, RJSL ,09 0,14 0,27 3~400/50 TK IP ,03 0,07 0, ,13 0,27 0, RJSL ,09 0,15 0,19 3~400/50 TK IP RJ M (max. 40 C C), přírubový el. motor mimo proud odsávaného vzduchu RJ M ,14 0,29 0,28 3~400/50 TK IP RJ M ,14 0,29 0,28 3~400/50 TK IP RJSM (max. 40 C C), přírubový el. motor mimo proud odsávaného vzduchu, tlumící hlavice RJSM ,14 0,29 0,29 3~400/50 TK IP RJSM ,14 0,29 0,29 3~400/50 TK IP RJVH (max. 400 C/2h), přírubový el. motor mimo proud odsávaného vzduchu RJVH B /2h 0,14 0,42 0,37 3~400/50 TK IP ,42 2,40 1, RJVH BD /2h ,36 0,61 0,92 3~400/50 TK IP RJVX (max. 40 C), přírubový el. motor mimo proud odsávaného vzduchu - zajištěné provedení II 2G c IIB T3 RJVX ,21 0,50 0,52 3~400/50 TM IP RJVY (max. 40 C), přírubový el. motor mimo proud odsávaného vzduchu - pevný závěr II 2G c IIB+H 2 T4 RJVY ,18 0,62 0,43 3~400/50 TM IP Tab.7 Technická data pro velikost 2531 L PA,3 L PA,8 L WA,3 L WA,8 SFP Hladina akustického tlaku na straně sání, vzdálenost 4 m pod nasávacím otvorem, směrový faktor 2 (poloviční vyzařování), 200 m 2 Sabin Hladina akustického tlaku na straně výdechu, vzdálenost 4 m, volné pole, směrový faktor 2 (poloviční vyzařování) Hladina akustického výkonu na straně sání Hladina akustického výkonu na straně výdechu Specific Fan Power - výkon ventilátoru v závislosti na odsávaném množství vzduchu 14 PR CZ Změny vyhrazeny 02/2009

15 Technická data Velikost 2531 Korekce pro hladinu akustického výkonu v oktávových pásmech RJVL, M, X, Y 63 Hz 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Strana sání Strana výdechu RJVH 63 Hz 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Strana sání Strana výdechu Tab. 8: Korekce pro hladinu akustického výkonu L wokt = L wa + K okt Charakteristiky (tlumící hlavice) Obr. 15: RJ L Obr. 16: RJSL (tlumící hlavice) Obr. 17: RJ L Obr. 18: RJSL PR CZ Změny vyhrazeny 02/

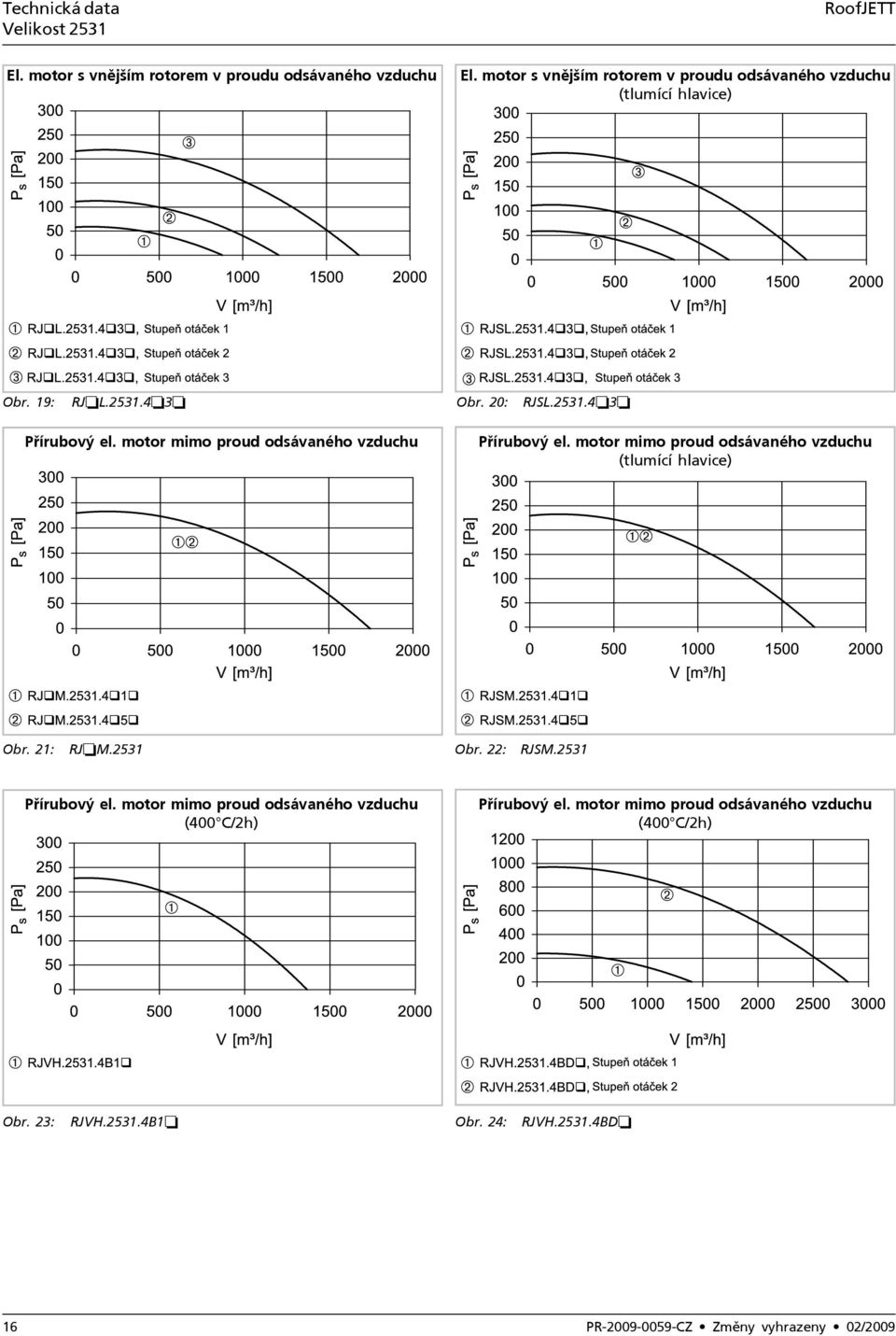

16 Technická data Velikost 2531 RoofJETT (tlumící hlavice) Obr. 19: RJ L Obr. 20: RJSL (tlumící hlavice) Obr. 21: RJ M.2531 Obr. 22: RJSM.2531 (400 C/2h) (400 C/2h) Obr. 23: RJVH B1 Obr. 24: RJVH BD 16 PR CZ Změny vyhrazeny 02/2009

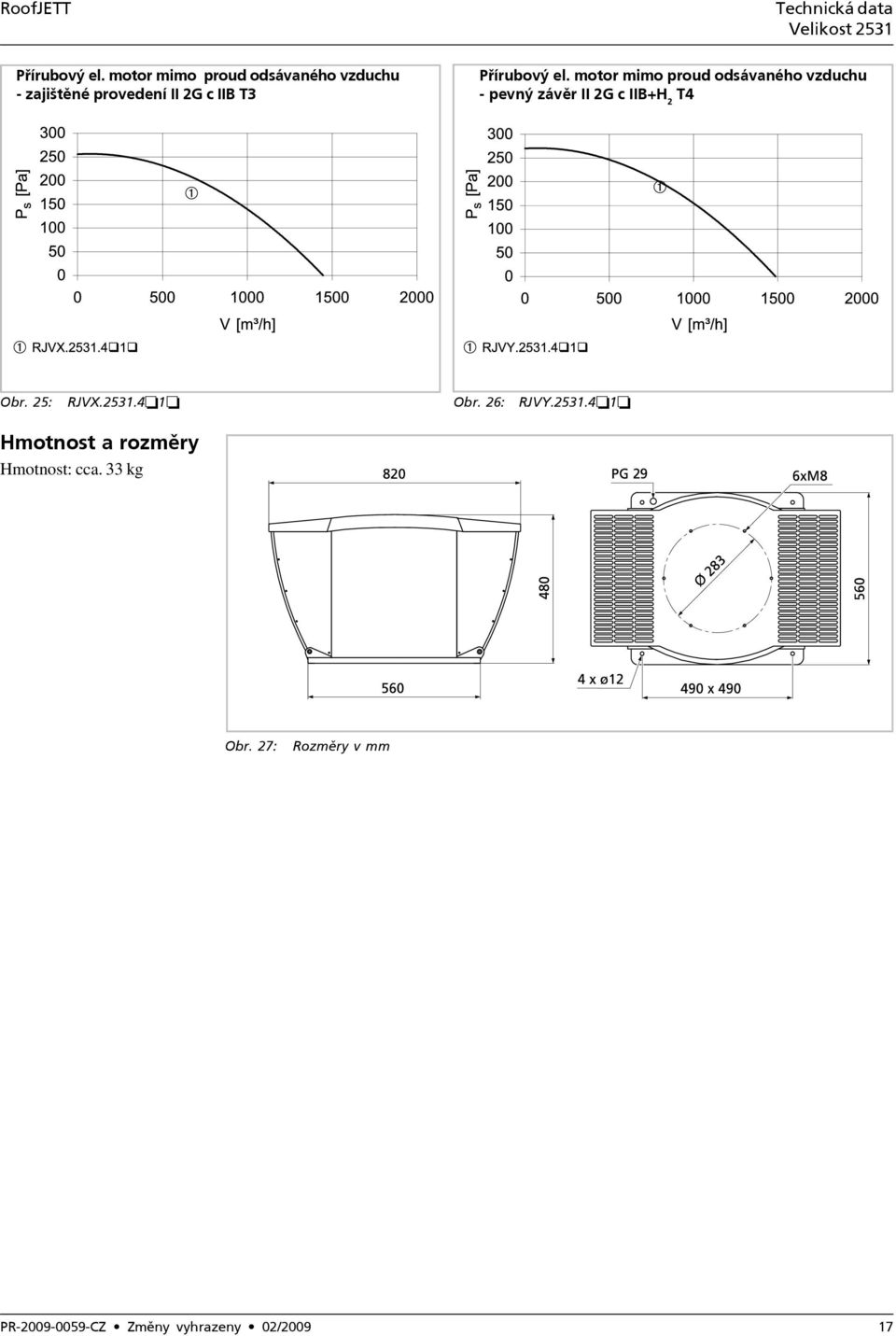

17 Technická data Velikost zajištěné provedení II 2G c IIB T3 - pevný závěr II 2G c IIB+H 2 T4 Obr. 25: RJVX Obr. 26: RJVY Hmotnost a rozměry Hmotnost: cca. 33 kg Obr. 27: Rozměry v mm PR CZ Změny vyhrazeny 02/

18 Technická data Velikost 3135 RoofJETT Technická data R J L RAL šedobílá 9 barva RAL dle přání A Svorkovnice B Spínač ventilátoru V Provedení s výklopnou hlavicí N Provedení s pevnou hlavicí S Provedení s tlumící výklopnou hlavicí Stupeň otáček Otáčky el. motoru Max. množství vzduchu Max. teplota odsávaného vzduchu Výkon Jmenovitý proud SFP Napětí / Frekvence Ochrana motoru TK = termokontakt TM = termistor Typ min -1 m 3 /h C kw A kw/m 3 /s V / Hz TK / TM IP db(a) db(a) db(a) db(a) Krytí L WA3 L WA8 L PA3 L PA8 RJ L (max. 40 C C), el. motor s vnějším rotorem v proudu odsávaného vzduchu RJ L ,31 1,45 0,41 1~230/50 TK IP ,30 0,51 0, RJ L ,22 0,35 0,40 3~400/50 TK IP ,06 0,15 0, ,26 0,49 0, RJ L ,19 0,30 0,33 3~400/50 TK IP RJSL (max. 40 C C), el. motor s vnějším rotorem v proudu odsávaného vzduchu, tlumící hlavice RJSL ,31 1,35 0,43 1~230/50 TK IP ,30 0,51 0, RJSL ,22 0,35 0,42 3~400/50 TK IP ,06 0,15 0, ,26 0,49 0, RJSL ,19 0,30 0,34 3~400/50 TK IP RJ M (max. 40 C C), přírubový el. motor mimo proud odsávaného vzduchu RJ M ,42 0,76 0,57 3~400/50 TK IP RJ M ,42 0,76 0,57 3~400/50 TK IP RJSM (max. 40 C C), přírubový el. motor mimo proud odsávaného vzduchu, tlumící hlavice RJSM ,42 0,76 0,60 3~400/50 TK IP RJSM ,42 0,76 0,60 3~400/50 TK IP RJVH (max. 400 C/2h), přírubový el. motor mimo proud odsávaného vzduchu RJVH B /2h 0,31 0,76 0,44 3~400/50 TK IP ,75 1,28 1, RJVH BD /2h ,24 0,57 0,67 3~400/50 TK IP RJVX (max. 40 C), přírubový el. motor mimo proud odsávaného vzduchu - zajištěné provedení II 2G c IIB T3 RJVX ,37 0,72 0,50 3~400/50 TM IP Tab. 9: Technická data pro velikost 3135 L PA,3 L PA,8 L WA,3 L WA,8 SFP Hladina akustického tlaku na straně sání, vzdálenost 4 m pod nasávacím otvorem, směrový faktor 2 (poloviční vyzařování), 200 m 2 Sabin Hladina akustického tlaku na straně výdechu, vzdálenost 4 m, volné pole, směrový faktor 2 (poloviční vyzařování) Hladina akustického výkonu na straně sání Hladina akustického výkonu na straně výdechu Specific Fan Power - výkon ventilátoru v závislosti na odsávaném množství vzduchu 18 PR CZ Změny vyhrazeny 02/2009

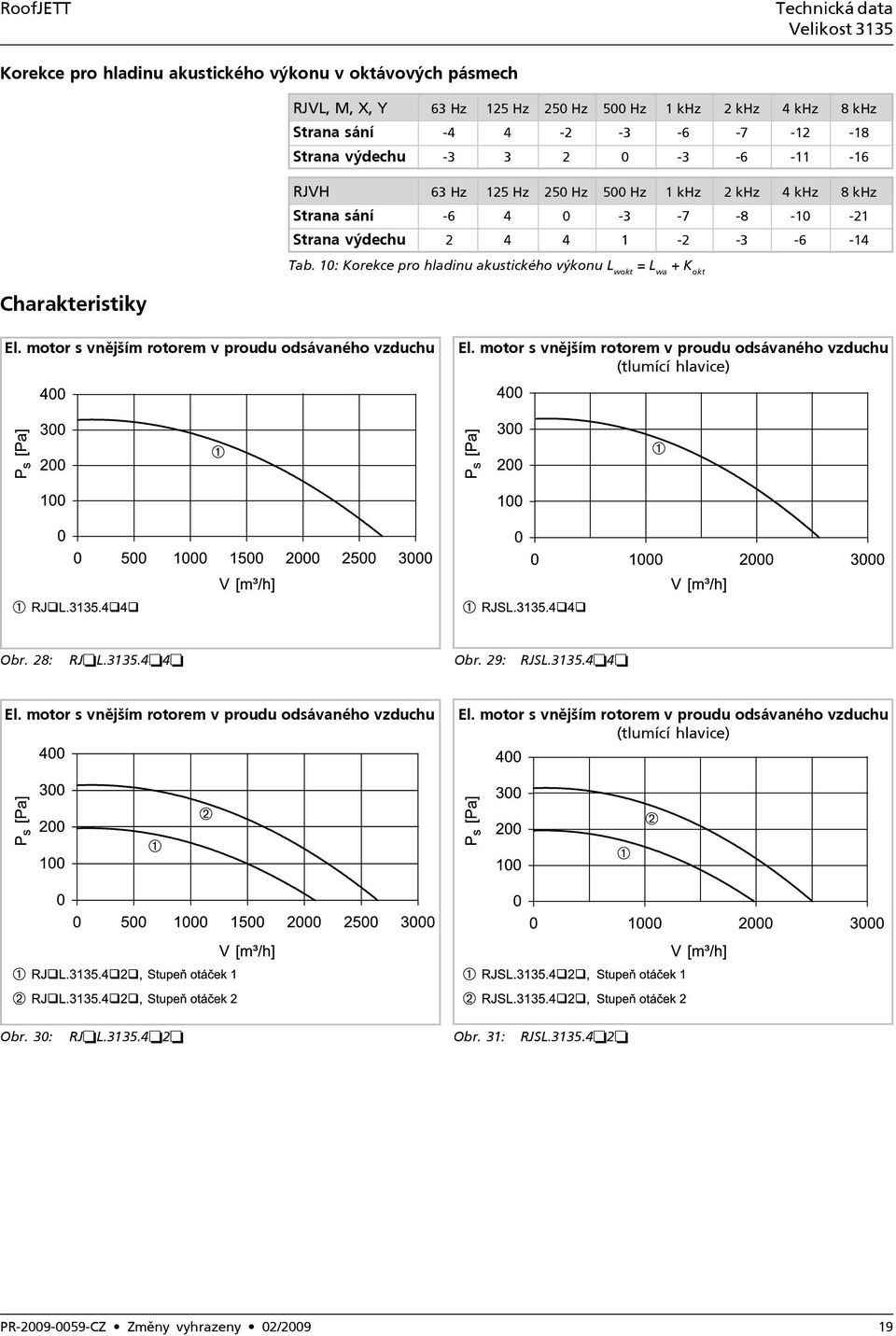

19 Technická data Velikost 3135 Korekce pro hladinu akustického výkonu v oktávových pásmech RJVL, M, X, Y 63 Hz 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Strana sání Strana výdechu RJVH 63 Hz 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Strana sání Strana výdechu Tab. 10: Korekce pro hladinu akustického výkonu L wokt = L wa + K okt Charakteristiky (tlumící hlavice) Obr. 28: RJ L Obr. 29: RJSL (tlumící hlavice) Obr. 30: RJ L Obr. 31: RJSL PR CZ Změny vyhrazeny 02/

20 Technická data Velikost 3135 RoofJETT (tlumící hlavice) Obr. 32: RJ L Obr. 33: RJSL (tlumící hlavice) Obr. 34: RJ M.3135 Obr. 35: RJSM.3135 (400 C/2h) (400 C/2h) Obr. 36: RJVH B1 Obr. 37: RJVH BD 20 PR CZ Změny vyhrazeny 02/2009

21 Technická data Velikost zajištěné provedení II 2G c IIB T3 Obr. 38: RJVX Hmotnost a rozměry Hmotnost: cca. 33 kg Obr. 39: Rozměry v mm PR CZ Změny vyhrazeny 02/

22 Technická data Velikost 3140 RoofJETT Technická data R J L RAL šedobílá 9 barva RAL dle přání A Svorkovnice B Spínač ventilátoru V Provedení s výklopnou hlavicí N Provedení s pevnou hlavicí S Provedení s tlumící výklopnou hlavicí Stupeň otáček Otáčky el. motoru Max. množství vzduchu Max. teplota odsávaného vzduchu Výkon Jmenovitý proud SFP Napětí / Frekvence Ochrana motoru TK = termokontakt TM = termistor Typ min -1 m 3 /h C kw A kw/m 3 /s V / Hz TK / TM IP db(a) db(a) db(a) db(a) Krytí L WA3 L WA8 L PA3 L PA8 RJ L (max. 40 C C), el. motor s vnějším rotorem v proudu odsávaného vzduchu RJ L ,52 2,20 0,51 1~230/50 TK IP ,46 0,70 0, RJ L ,33 0,53 0,45 3~400/50 TK IP ,08 0,22 0, ,46 0,85 0, RJ L ,31 0,49 0,39 3~400/50 TK IP RJSL (max. 40 C C), el. motor s vnějším rotorem v proudu odsávaného vzduchu, tlumící hlavice RJSL ,52 2,20 0,55 1~230/50 TK IP ,46 0,70 0, RJSL ,33 0,53 0,48 3~400/50 TK IP ,08 0,22 0, ,46 0,85 0, RJSL ,31 0,49 0,42 3~400/50 TK IP RJ M (max. 40 C C), přírubový el. motor mimo proud odsávaného vzduchu RJ M ,57 1,03 0,56 3~400/50 TK IP RJ M ,57 1,03 0,56 3~400/50 TK IP RJSM (max. 40 C C), přírubový el. motor mimo proud odsávaného vzduchu, tlumící hlavice RJSM ,57 1,03 0,60 3~400/50 TK IP RJSM ,57 1,03 0,60 3~400/50 TK IP RJVH (max. 400 C/2h), přírubový el. motor mimo proud odsávaného vzduchu RJVH B /2h 0,60 1,20 0,66 3~400/50 TK IP ,75 1,28 0, RJVH BD /2h ,24 0,57 0,53 3~400/50 TK IP RJVX (max. 40 C), přírubový el. motor mimo proud odsávaného vzduchu - zajištěné provedení II 2G c IIB T3 RJVX ,50 1,04 0,54 3~400/50 TM IP Tab. 11: Technická data pro velikost 3140 L PA,3 L PA,8 L WA,3 L WA,8 SFP Hladina akustického tlaku na straně sání, vzdálenost 4 m pod nasávacím otvorem, směrový faktor 2 (poloviční vyzařování), 200 m 2 Sabin Hladina akustického tlaku na straně výdechu, vzdálenost 4 m, volné pole, směrový faktor 2 (poloviční vyzařování) Hladina akustického výkonu na straně sání Hladina akustického výkonu na straně výdechu Specific Fan Power - výkon ventilátoru v závislosti na odsávaném množství vzduchu 22 PR CZ Změny vyhrazeny 02/2009

23 Technická data Velikost 3140 Korekce pro hladinu akustického výkonu v oktávových pásmech RJVL, M, X, Y 63 Hz 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Strana sání Strana výdechu RJVH 63 Hz 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Strana sání Strana výdechu Tab. 12: Korekce pro hladinu akustického výkonu L wokt = L wa + K okt Charakteristiky (tlumící hlavice) Obr. 40: RJ L Obr. 41: RJSL (tlumící hlavice) Obr. 42: RJ L Obr. 43: RJSL PR CZ Změny vyhrazeny 02/

24 Technická data Velikost 3140 RoofJETT (tlumící hlavice) Obr. 44: RJ L Obr. 45: RJSL (tlumící hlavice) Obr. 46: RJ M.3140 Obr. 47: RJSM.3140 (400 C/2h) (400 C/2h) Obr. 48: RJVH B1 Obr. 49: RJVH BD 24 PR CZ Změny vyhrazeny 02/2009

25 Technická data Velikost zajištěné provedení II 2G c IIB T3 Obr. 50: RJVX Hmotnost a rozměry Hmotnost: cca. 36 kg Obr. 50: Rozměry v mm PR CZ Změny vyhrazeny 02/

26 Technická data Velikost 4045 RoofJETT Technická data R J L RAL šedobílá 9 barva RAL dle přání A Svorkovnice B Spínač ventilátoru V Provedení s výklopnou hlavicí N Provedení s pevnou hlavicí S Provedení s tlumící výklopnou hlavicí Stupeň otáček Otáčky el. motoru Max. množství vzduchu Max. teplota odsávaného vzduchu Výkon Jmenovitý proud SFP Napětí / Frekvence Ochrana motoru TK = termokontakt TM = termistor Typ min -1 m 3 /h C kw A kw/m 3 /s V / Hz TK / TM IP db(a) db(a) db(a) db(a) Krytí L WA3 L WA8 L PA3 L PA8 RJ L (max. 40 C C), el. motor s vnějším rotorem v proudu odsávaného vzduchu RJ L ,74 3,20 0,54 1~230/50 TK IP ,80 1,60 0, RJ L ,44 0,76 0,42 3~400/50 TK IP ,16 0,51 0, ,69 1,30 0, RJ L ,36 0,66 0,39 3~400/50 TK IP RJSL (max. 40 C C), el. motor s vnějším rotorem v proudu odsávaného vzduchu, tlumící hlavice RJSL ,74 3,20 0,56 1~230/50 TK IP ,80 1,60 0, RJSL ,44 0,76 0,44 3~400/50 TK IP ,16 0,51 0, ,69 1,30 0, RJSL ,36 0,66 0,40 3~400/50 TK IP RJ M (max. 40 C C), přírubový el. motor mimo proud odsávaného vzduchu RJ M ,90 1,90 0,60 3~400/50 TK IP RJ M ,04 1,86 0,69 3~400/50 TK IP RJSM (max. 40 C C), přírubový el. motor mimo proud odsávaného vzduchu, tlumící hlavice RJSM ,90 1,90 0,62 3~400/50 TK IP RJSM ,04 1,86 0,72 3~400/50 TK IP RJVH (max. 400 C/2h), přírubový el. motor mimo proud odsávaného vzduchu RJVH B /2h 0,92 1,86 0,65 3~400/50 TK IP ,99 1,75 0, RJVH BD /2h ,25 0,77 0,36 3~400/50 TK IP RJVX (max. 40 C), přírubový el. motor mimo proud odsávaného vzduchu - zajištěné provedení II 2G c IIB T3 RJVX ,91 1,87 0,63 3~400/50 TM IP RJVY (max. 40 C), přírubový el. motor mimo proud odsávaného vzduchu - pevný závěr II 2G c IIB+H 2 T4 RJVY ,90 1,68 0,62 3~400/50 TM IP Tab. 13: Technická data pro velikost 4045 L PA,3 L PA,8 L WA,3 L WA,8 SFP Hladina akustického tlaku na straně sání, vzdálenost 4 m pod nasávacím otvorem, směrový faktor 2 (poloviční vyzařování), 200 m 2 Sabin Hladina akustického tlaku na straně výdechu, vzdálenost 4 m, volné pole, směrový faktor 2 (poloviční vyzařování) Hladina akustického výkonu na straně sání Hladina akustického výkonu na straně výdechu Specific Fan Power - výkon ventilátoru v závislosti na odsávaném množství vzduchu 26 PR CZ Změny vyhrazeny 02/2009

27 Technická data Velikost 4045 Korekce pro hladinu akustického výkonu v oktávových pásmech RJVL, M, X, Y 63 Hz 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Strana sání Strana výdechu RJVH 63 Hz 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Strana sání Strana výdechu Tab. 14: Korekce pro hladinu akustického výkonu L wokt = L wa + K okt Charakteristiky (tlumící hlavice) Obr. 52: RJ L Obr. 53: RJSL (tlumící hlavice) Obr. 54: RJ L Obr. 55: RJSL PR CZ Změny vyhrazeny 02/

28 Technická data Velikost 4045 RoofJETT (tlumící hlavice) Obr. 56: RJ L Obr. 57: RJSL (tlumící hlavice) Obr. 58: RJ M.4045 Obr. 59: RJSM.4045 (400 C/2h) (400 C/2h) Obr. 60: RJVH B1 Obr. 61: RJVH BD 28 PR CZ Změny vyhrazeny 02/2009

29 Technická data Velikost zajištěné provedení II 2G c IIB T3 - pevný závěr II2G c IIB+H 2 T4 Obr. 62: RJVX Obr. 63: RJVY Hmotnost a rozměry Hmotnost: cca. 69 kg Obr. 64: Rozměry v mm PR CZ Změny vyhrazeny 02/

30 Technická data Velikost 4050 RoofJETT Technická data R J L RAL šedobílá 9 barva RAL dle přání A Svorkovnice B Spínač ventilátoru V Provedení s výklopnou hlavicí N Provedení s pevnou hlavicí S Provedení s tlumící výklopnou hlavicí Stupeň otáček Otáčky el. motoru Max. množství vzduchu Max. teplota odsávaného vzduchu Výkon Jmenovitý proud SFP Napětí / Frekvence Ochrana motoru TK = termokontakt TM = termistor Typ min -1 m 3 /h C kw A kw/m 3 /s V / Hz TK / TM IP db(a) db(a) db(a) db(a) Krytí L WA3 L WA8 L PA3 L PA8 RJ L (max. 40 C C), el. motor s vnějším rotorem v proudu odsávaného vzduchu RJ L ,30 5,70 0,67 1~230/50 TK IP ,15 2,15 0, RJ L ,69 1,15 0,49 3~400/50 TK IP ,17 0,57 0, ,20 2,20 0, RJ L ,78 1,35 0,52 3~400/50 TK IP RJSL (max. 40 C C), el. motor s vnějším rotorem v proudu odsávaného vzduchu, tlumící hlavice RJSL ,30 5,70 0,70 1~230/50 TK IP ,15 2,15 0, RJSL ,69 1,15 0,52 3~400/50 TK IP ,17 0,57 0, ,20 2,20 0, RJSL ,78 1,35 0,55 3~400/50 TK IP RJ M (max. 40 C C), přírubový el. motor mimo proud odsávaného vzduchu RJ M ,30 2,90 0,63 3~400/50 TK IP RJ M ,50 2,65 0,72 3~400/50 TK IP RJSM (max. 40 C C), přírubový el. motor mimo proud odsávaného vzduchu, tlumící hlavice RJSM ,30 2,90 0,66 3~400/50 TK IP RJSM ,50 2,65 0,76 3~400/50 TK IP RJVH (max. 400 C/2h), přírubový el. motor mimo proud odsávaného vzduchu RJVH B /2h 0,32 0,78 0,27 3~400/50 TK IP RJVH B /2h 1,32 2,65 0,68 3~400/50 TK IP ,00 3,30 1, RJVH BD /2h ,77 1,80 0,80 3~400/50 TK IP RJVX (max. 40 C), přírubový el. motor mimo proud odsávaného vzduchu - zajištěné provedení II 2G c IIB T3 RJVX ,38 2,72 0,69 3~400/50 TM IP Tab. 15: Technická data pro velikost 4050 L PA,3 L PA,8 L WA,3 L WA,8 SFP Hladina akustického tlaku na straně sání, vzdálenost 4 m pod nasávacím otvorem, směrový faktor 2 (poloviční vyzařování), 200 m 2 Sabin Hladina akustického tlaku na straně výdechu, vzdálenost 4 m, volné pole, směrový faktor 2 (poloviční vyzařování) Hladina akustického výkonu na straně sání Hladina akustického výkonu na straně výdechu Specific Fan Power - výkon ventilátoru v závislosti na odsávaném množství vzduchu 30 PR CZ Změny vyhrazeny 02/2009

31 Technická data Velikost 4050 Korekce pro hladinu akustického výkonu v oktávových pásmech RJVL, M, X, Y 63 Hz 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Strana sání Strana výdechu RJVH 63 Hz 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Strana sání Strana výdechu Tab. 16: Korekce pro hladinu akustického výkonu L wokt = L wa + K okt Charakteristiky (tlumící hlavice) Obr. 65: RJ L Obr. 66: RJSL (tlumící hlavice) Obr. 67: RJ L Obr. 68: RJSL PR CZ Změny vyhrazeny 02/

32 Technická data Velikost 4050 RoofJETT (tlumící hlavice) Obr. 69: RJ L Obr. 70: RJSL (tlumící hlavice) Obr. 71: RJ M.4050 Obr. 72: RJSM.4050 (400 C/2h) (400 C/2h) Obr. 73: RJVH B1 Obr. 74: RJVH BD 32 PR CZ Změny vyhrazeny 02/2009

33 Technická data Velikost zajištěné provedení II 2G c IIB T3 Obr. 75: RJVX Hmotnost a rozměry Hmotnost: cca. 76 kg Obr. 76: Rozměry v mm PR CZ Změny vyhrazeny 02/

34 Technická data Velikost 5056 RoofJETT Technická data R J L RAL šedobílá 9 barva RAL dle přání A Svorkovnice B Spínač ventilátoru V Provedení s výklopnou hlavicí N Provedení s pevnou hlavicí S Provedení s tlumící výklopnou hlavicí Stupeň otáček Otáčky el. motoru Max. množství vzduchu Max. teplota odsávaného vzduchu Výkon Jmenovitý proud SFP Napětí / Frekvence Ochrana motoru TK = termokontakt TM = termistor Typ min -1 m 3 /h C kw A kw/m 3 /s V / Hz TK / TM IP db(a) db(a) db(a) db(a) Krytí L WA3 L WA8 L PA3 L PA8 RJ L (max. 40 C C), el. motor s vnějším rotorem v proudu odsávaného vzduchu ,58 1,20 0, RJ L ,36 0,63 0,29 3~400/50 TK IP ,12 0,40 0, ,69 1,50 0, RJ L ,39 0,79 0,33 3~400/50 TK IP RJSL (max. 40 C C), el. motor s vnějším rotorem v proudu odsávaného vzduchu, tlumící hlavice ,58 0,40 0, RJSL ,36 0,63 0,31 3~400/50 TK IP ,12 1,20 0, ,69 1,50 0, RJSL ,39 0,79 0,35 3~400/50 TK IP RJ M (max. 40 C C), přírubový el. motor mimo proud odsávaného vzduchu RJ M ,78 2,00 0,42 3~400/50 TK IP RJ M ,82 1,60 0,44 3~400/50 TK IP RJSM (max. 40 C C), přírubový el. motor mimo proud odsávaného vzduchu, tlumící hlavice RJSM ,78 2,00 0,45 3~400/50 TK IP RJSM ,82 1,60 0,47 3~400/50 TK IP RJVH (max. 400 C/2h), přírubový el. motor mimo proud odsávaného vzduchu RJVH B /2h 2,68 4,90 0,99 3~400/50 TK IP ,90 4,80 1, RJVH BD /2h ,80 2,90 0,60 3~400/50 TK IP RJVX (max. 40 C), přírubový el. motor mimo proud odsávaného vzduchu - zajištěné provedení II 2G c IIB T3 RJVX ,78 1,72 0,43 3~400/50 TM IP RJVY (max. 40 C), přírubový el. motor mimo proud odsávaného vzduchu - pevný závěr II 2G c IIB+H 2 T4 RJVY ,78 1,56 0,43 3~400/50 TM IP Tab. 17: Technická data pro velikost 5056 L PA,3 L PA,8 L WA,3 L WA,8 SFP Hladina akustického tlaku na straně sání, vzdálenost 4 m pod nasávacím otvorem, směrový faktor 2 (poloviční vyzařování), 200 m 2 Sabin Hladina akustického tlaku na straně výdechu, vzdálenost 4 m, volné pole, směrový faktor 2 (poloviční vyzařování) Hladina akustického výkonu na straně sání Hladina akustického výkonu na straně výdechu Specific Fan Power - výkon ventilátoru v závislosti na odsávaném množství vzduchu 34 PR CZ Změny vyhrazeny 02/2009

35 Technická data Velikost 5056 Korekce pro hladinu akustického výkonu v oktávových pásmech RJVL, M, X, Y 63 Hz 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Strana sání Strana výdechu RJVH 63 Hz 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Strana sání Strana výdechu Tab. 18: Korekce pro hladinu akustického výkonu L wokt = L wa + K okt Charakteristiky (tlumící hlavice) Obr. 77: RJ L Obr. 78: RJSL (tlumící hlavice) Obr. 79: RJ L Obr. 80: RJSL PR CZ Změny vyhrazeny 02/

36 Technická data Velikost 5056 RoofJETT (tlumící hlavice) Obr. 81: RJ M.5056 Obr. 82: RJSM.5056 (400 C/2h) (400 C/2h) Obr. 83: RJVH B1 Obr. 84: RJVH BD - zajištěné provedení II 2G c IIB T3 - pevný závěr II 2G c IIB+H 2 T4 Obr.85: RJVX Obr. 86: RJVY PR CZ Změny vyhrazeny 02/2009

37 Technická data Velikost 5056 Hmotnost a rozměry Hmotnost: cca. 73 kg Obr. 87: Rozměry v mm PR CZ Změny vyhrazeny 02/

38 Technická data Velikost 5063 RoofJETT Technická data R J L RAL šedobílá 9 barva RAL dle přání A Svorkovnice B Spínač ventilátoru V Provedení s výklopnou hlavicí N Provedení s pevnou hlavicí S Provedení s tlumící výklopnou hlavicí Stupeň otáček Otáčky el. motoru Max. množství vzduchu Max. teplota odsávaného vzduchu Výkon Jmenovitý proud SFP Napětí / Frekvence Ochrana motoru TK = termokontakt TM = termistor Typ min -1 m 3 /h C kw A kw/m 3 /s V / Hz TK / TM IP db(a) db(a) db(a) db(a) Krytí L WA3 L WA8 L PA3 L PA8 RJ L (max. 40 C C), el. motor s vnějším rotorem v proudu odsávaného vzduchu ,15 2,10 0, RJ L ,66 1,15 0,40 3~400/50 TK IP ,20 0,63 0, ,05 2,10 0, RJ L ,65 1,15 0,36 3~400/50 TK IP RJSL (max. 40 C C), el. motor s vnějším rotorem v proudu odsávaného vzduchu, tlumící hlavice ,15 2,10 0, RJSL ,66 1,15 0,41 3~400/50 TK IP ,20 0,63 0, ,05 2,10 0, RJSL ,65 1,15 0,37 3~400/50 TK IP RJ M (max. 40 C C), přírubový el. motor mimo proud odsávaného vzduchu RJ M ,20 2,50 0,47 3~400/50 TK IP RJ M ,53 2,90 0,60 3~400/50 TK IP RJSM (max. 40 C C), přírubový el. motor mimo proud odsávaného vzduchu, tlumící hlavice RJSM ,20 2,50 0,47 3~400/50 TK IP RJSM ,53 2,90 0,61 3~400/50 TK IP RJVH (max. 400 C/2h), přírubový el. motor mimo proud odsávaného vzduchu RJVH B /2h 4,60 8,10 1,18 3~400/50 TK IP ,62 8,00 1, RJVH BD /2h ,64 4,50 0,85 3~400/50 TK IP RJVX (max. 40 C), přírubový el. motor mimo proud odsávaného vzduchu -zajištěné provedení II 2G c IB T3 RJVX ,33 2,65 0,52 3~400/50 TM IP RJVY (max. 40 C), přírubový el. motor mimo proud odsávaného vzduchu - pevný závěr II 2G c IIB+H 2 T4 RJVY ,42 3,00 0,55 3~400/50 TM IP Tab. 19: Technická data pro velikost 5063 L PA,3 L PA,8 L WA,3 L WA,8 SFP Hladina akustického tlaku na straně sání, vzdálenost 4 m pod nasávacím otvorem, směrový faktor 2 (poloviční vyzařování), 200 m 2 Sabin Hladina akustického tlaku na straně výdechu, vzdálenost 4 m, volné pole, směrový faktor 2 (poloviční vyzařování) Hladina akustického výkonu na straně sání Hladina akustického výkonu na straně výdechu Specific Fan Power - výkon ventilátoru v závislosti na odsávaném množství vzduchu 38 PR CZ Změny vyhrazeny 02/2009

39 Technická data Velikost 5063 Korekce pro hladinu akustického výkonu v oktávových pásmech RJVL, M, X, Y 63 Hz 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Strana sání Strana výdechu RJVH 63 Hz 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Strana sání Strana výdechu Tab. 20: Korekce pro hladinu akustického výkonu L wokt = L wa + K okt Charakteristiky (tlumící hlavice) Obr. 88: RJ L Obr. 89: RJSL (tlumící hlavice) Obr. 90: RJ L Obr. 91: RJSL PR CZ Změny vyhrazeny 02/

40 Technická data Velikost 5063 RoofJETT (tlumící hlavice) Obr. 92: RJ M.5063 Obr. 93: RJSM.5063 (400 C/2h) (400 C/2h) Obr. 94: RJVH B1 Obr. 95: RJVH BD - zajištěné provedení II 2G c IIB T3 pevný závěr II 2G c IBB+H 2 T4 Obr. 96: RJVX Obr. 97: RJVY PR CZ Změny vyhrazeny 02/2009

41 Technická data Velikost 5063 Hmotnost a rozměry Hmotnost: cca. 154 kg Obr. 98: Rozměry v mm PR CZ Změny vyhrazeny 02/

42 Technická data Velikost 6371 RoofJETT Technická data R J L RAL šedobílá 9 barva RAL dle přání A Svorkovnice B Spínač ventilátoru V Provedení s výklopnou hlavicí N Provedení s pevnou hlavicí S Provedení s tlumící výklopnou hlavicí Stupeň otáček Otáčky el. motoru Max. množství vzduchu Max. teplota odsávaného vzduchu Výkon Jmenovitý proud SFP Napětí / Frekvence Ochrana motoru TK = termokontakt TM = termistor Typ min -1 m 3 /h C kw A kw/m 3 /s V / Hz TK / TM IP db(a) db(a) db(a) db(a) Krytí L WA3 L WA8 L PA3 L PA8 RJ L (max. 40 C C), el. motor s vnějším rotorem v proudu odsávaného vzduchu ,80 3,30 0, RJ L ,00 1,85 0,43 3~400/50 TK IP ,27 0,85 0, ,00 4,00 0, RJ L ,35 2,40 0,47 3~400/50 TK IP RJSL (max. 40 C C), el. motor s vnějším rotorem v proudu odsávaného vzduchu, tlumící hlavice ,80 3,30 0, RJSL ,00 1,85 0,44 3~400/50 TK IP ,27 0,85 0, ,00 4,00 0, RJSL ,35 2,40 0,48 3~400/50 TK IP RJ M (max. 40 C C), přírubový el. motor mimo proud odsávaného vzduchu RJ M ,20 5,00 0,59 3~400/50 TK IP RJ M ,82 5,20 0,75 3~400/50 TK IP RJSM (max. 40 C C), přírubový el. motor mimo proud odsávaného vzduchu, tlumící hlavice RJSM ,20 5,00 0,60 3~400/50 TK IP RJSM ,82 5,20 0,77 3~400/50 TK IP RJVH (max. 400 C/2h), přírubový el. motor mimo proud odsávaného vzduchu RJVH B /2h 9,10 15,10 1,66 3~400/50 TK IP ,60 14,50 1, RJVH BD /2h ,27 4,00 0,47 3~400/50 TK IP RJVX (max. 40 C), přírubový el. motor mimo proud odsávaného vzduchu - zajištěné provedení II 2G c IIB T3 RJVX ,07 4,39 0,57 3~400/50 TM IP Tab.21: Technická data pro velikost 6371 L PA,3 L PA,8 L WA,3 L WA,8 SFP Hladina akustického tlaku na straně sání, vzdálenost 4 m pod nasávacím otvorem, směrový faktor 2 (poloviční vyzařování), 200 m 2 Sabin Hladina akustického tlaku na straně výdechu, vzdálenost 4 m, volné pole, směrový faktor 2 (poloviční vyzařování) Hladina akustického výkonu na straně sání Hladina akustického výkonu na straně výdechu Specific Fan Power - výkon ventilátoru v závislosti na odsávaném množství vzduchu 42 PR CZ Změny vyhrazeny 02/2009

43 Technická data Velikost 6371 Korekce pro hladinu akustického výkonu v oktávových pásmech RJVL, M, X, Y 63 Hz 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Strana sání Strana výdechu RJVH 63 Hz 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Strana sání Strana výdechu Tab. 22: Korekce pro hladinu akustického výkonu L wokt = L wa + K okt Charakteristiky (tlumící hlavice) Obr. 99: RJ L Obr. 100: RJSL (tlumící hlavice) Obr. 101: RJ L Obr. 102: RJSL PR CZ Změny vyhrazeny 02/

44 Technická data Velikost 6371 RoofJETT (tlumící hlavice) Obr. 103: RJ M.6371 Obr. 104: RJSM.6371 (400 C/2h) (400 C/2h) Obr. 105: RJVH B1 Obr. 106: RJVH BD - zajištěné provedení II 2G c IIB T3 Obr. 107: RJVX PR CZ Změny vyhrazeny 02/2009

45 Technická data Velikost 6371 Hmotnost a rozměry Hmotnost: cca. 178 kg Obr. 108: Rozměry v mm PR CZ Změny vyhrazeny 02/

46 Technická data Velikost 6380 RoofJETT Technická data R J L RAL šedobílá 9 barva RAL dle přání A Svorkovnice B Spínač ventilátoru V Provedení s výklopnou hlavicí N Provedení s pevnou hlavicí S Provedení s tlumící hlavicí hlavicí Stupeň otáček Otáčky el. motoru Max. množství vzduchu Max. teplota odsávaného vzduchu Výkon Jmenovitý proud SFP Napětí / Frekvence Ochrana motoru TK = termokontakt TM = termistor Typ min -1 m 3 /h C kw A kw/m 3 /s V / Hz TK / TM IP db(a) db(a) db(a) db(a) Krytí L WA3 L WA8 L PA3 L PA8 RJ L (max. 40 C C), el. motor s vnějším rotorem v proudu odsávaného vzduchu ,10 5,70 0, RJ L ,90 3,40 0,52 3~400/50 TK IP RJSL (max. 40 C C), el. motor s vnějším rotorem v proudu odsávaného vzduchu, tlumící hlavice ,10 5,70 0, RJSL ,90 3,40 0,54 3~400/50 TK IP RJ M (max. 40 C C), přírubový el. motor mimo proud odsávaného vzduchu RJ M ,30 8,50 0,81 3~400/50 TK IP RJ M ,20 8,40 0,93 3~400/50 TK IP RJSM (max. 40 C C), přírubový el. motor mimo proud odsávaného vzduchu, tlumící hlavice RJSM ,30 8,50 0,83 3~400/50 TK IP RJSM ,20 8,40 0,81 3~400/50 TK IP RJVX (max. 40 C), přírubový el. motor mimo proud odsávaného vzduchu - zajištěné provedení II 2G c IIB T3 RJVX ,01 8,46 0,82 3~400/50 TM IP Tab. 23: Technická data pro velikost 6380 L PA,3 L PA,8 L WA,3 L WA,8 SFP Hladina akustického tlaku na straně sání, vzdálenost 4 m pod nasávacím otvorem, směrový faktor 2 (poloviční vyzařování), 200 m 2 Sabin Hladina akustického tlaku na straně výdechu, vzdálenost 4 m, volné pole, směrový faktor 2 (poloviční vyzařování) Hladina akustického výkonu na straně sání Hladina akustického výkonu na straně výdechu Specific Fan Power - výkon ventilátoru v závislosti na odsávaném množství vzduchu Korekce pro hladinu akustického výkonu v oktávových pásmech 63 Hz 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Strana sání Strana výdechu Tab. 24: Korekce pro hladinu akustického výkonu L wokt = L wa + K okt 46 PR CZ Změny vyhrazeny 02/2009
