1 Rekuperační jednotky VUT 300 EV mini EC VUT 301 EV mini EC Vzduchotechnické rekuperační jednotky s kapacitou až 270 m 3 /h, elektrickým ohřívačem a účinností rekuperace až 95 % v tepelně a zvukově izolovaném opláštění. Popis Vzduchotechnické jednotky VUT 300/301 EV mini EC jsou kompletní ventilační jednotky určené pro filtraci, přívod, odtah a ohřev vzduchu. Teplo z odtahovaného vzduchu předává tepelnou energii přiváděnému vzduchu prostřednictvím vysoce účinného protiproudého rekuperátoru. Jednotky jsou navrženy pro energeticky šetrnou ventilaci např. chat a bytů. Lze je připojit k 125mm kruhovému potrubí. Modifikace VUT EV 300 mini EC - Jednotky vybavené integrovaným regulátorem. VUT EV 301 mini EC Jednotky vybavené externím regulátorem. Opláštění Opláštění je vyrobeno z vysoce kvalitní polymerem potažené oceli s 15 mm vnitřní polypropylenovou tepelnou a zvukovou izolační vrstvou. Filtr Vstupní a výstupní G4 vestavěné kapsové filtry zajišťují filtraci sání a odtahu vzduchu. Filtry lze nahradit vyměnitelnými filtry třídy F7. Ventilátory Jednotky jsou vybaveny přívodními a odtahovými ventilátory s dozadu zahnutými lopatkami. Ventilátory jsou poháněny vysoce účinnými EC (elektronicky komutovanými) motory. Tento typ motoru je nejpokročilejším řešením pro úsporu energie a umožňuje plynulou regulaci rychlosti ventilátorů od 0 do 100 %. Největší výhodou EC motorů je jejich účinnost dosahující 90%. Rekuperátor Protiproudý rekuperátor s účinností až 95% je vyroben z polystyrénu. Jednotka je vybavena také vanou pro odvod kondenzátu. V případě nebezpečí zamrznutí je přívodní ventilátor vypnut na dobu potřebnou pro odmrazení rekuperátoru. Rekuperátor lze snadno vyjmout pro případ čištění.

2 Ohřívač Ohřev přiváděného vzduchu na teplotu až +30 C je zajištěn elektrickým ohřívačem. Topné prvky mají aktivní ochranu proti přehřátí a dva termostaty provozní (při teplotě 50 C s automatickým restartem) a havarijní (při teplotě 90 C s manuálním restartem). Přívod čerstvého vzduchu do topných elementů zajišťuje ochlazení ohřívače. Regulace Jednotky VUT EV 300 mini EC jsou vybaveny vestavěným regulátorem. VUT EV 301 mini EC mají externí regulátor. Oba modely lze ovládat pomocí dálkového ovládacího panelu. Instalace Jednotky musí být připevněny na zeď tak, aby umožnily odvod kondenzátu. Při instalaci zajistěte dostatečný prostor pro údržbu (přístup k přednímu panelu). Pro správnou funkci jednotky neinstalujte teplotní čidlo do potrubí ne dál než 1m od jednotky. VUT EV 300/301 mini EC ovládací a ochranné funkce - Bezpečné zapnutí a vypnutí jednotky, přívod vzduchu do ohřívače po vypnutí (pro ochlazení ohřívače) - Tři rychlosti ventilátorů, lze nastavit v technickém menu - Zajištění předehřátí přiváděného vzduchu prostřednictvím rekuperátoru - Vstup pro signál z panelu požárního poplachu - Vypnutí přívodního ventilátoru v případě nebezpečí zamrznutí pro odmrazení rekuperátoru - Kontrola zanesení filtrů - Relé vstup pro připojení CO 2 senzoru, hygrostatu (vlhkoměru) a jiných senzorů - Možnost nastavení týdenního rozvrhu Automatizace: Jednotka je vybavena vstupem pro signál relé z externího čidla (například CO 2 senzor), což vede ke snížení spotřeby energie. Funkční logika CO 2 senzoru: Prázdné místnosti mají nízkou koncentraci CO 2 a není proto vyžadována intenzivní ventilace. Při vstupu osob do místnosti se koncentrace CO 2 zvyšuje a signál ze senzoru sepne relé kontakt. Jednotka je zapnuta na maximální výkon, dokud koncentrace CO 2 neklesne na odpovídající hodnotu. Pak se jednotka vrátí do předchozího provozního režimu. Pro tuto možnost je třeba správně zapojit senzor, který je k dostání samostatně Extra příslušenství CO2-1 nebo CO2-2 senzory jsou doporučeny pro automatickou funkci a dodatečné šetření energie. Popis jednotky Typ: Rekuperační jednotka VUT Kapacita vzduchu [m 3 /h]: integrovaný regulátor, 301 externí regulátor Typ ohřívače: E-elektrický Připojení potrubí: V vertikální Velikost - mini Typ motoru: EC synchronní elektronicky komutovaný motor

3 Technické parametry Typ VUT 300/301 EV mini EC Rychlost Napětí [V/50 Hz] 1 ~ 230 Maximální výkon ventilátorů [W] Proud ventilátoru [A] 0,1 0,6 1,1 Topný výkon el. ohřívače [kw] 1,5 Proud el. topného tělesa [A] 6,5 Celkový výkon jednotky [kw] 1,69 Celkový proud jednotky [A] 7,6 Kapacita [m 3 /h] Jmenovité otáčky ventilátoru [min -1 ] Hladina akustického tlaku ve 3m [db(a)] Maximální teplota vzduchu [ C] od -25 do +60 Opláštění Polymerovaná ocel Izolace 15 mm polypropylenová pěna Filtr odtahu/přívodu Kapsový G4, resp. F7 (CFK 300 EV/EVK mini EC a CFK 301 EV/EVK mini EC F7) Průměr potrubí [mm] Ø125 Hmotnost [kg] 37 Účinnost rekuperace až 95% Typ rekuperátoru Protiproudý Materiál rekuperátoru Polystyrén Rozměry jednotky

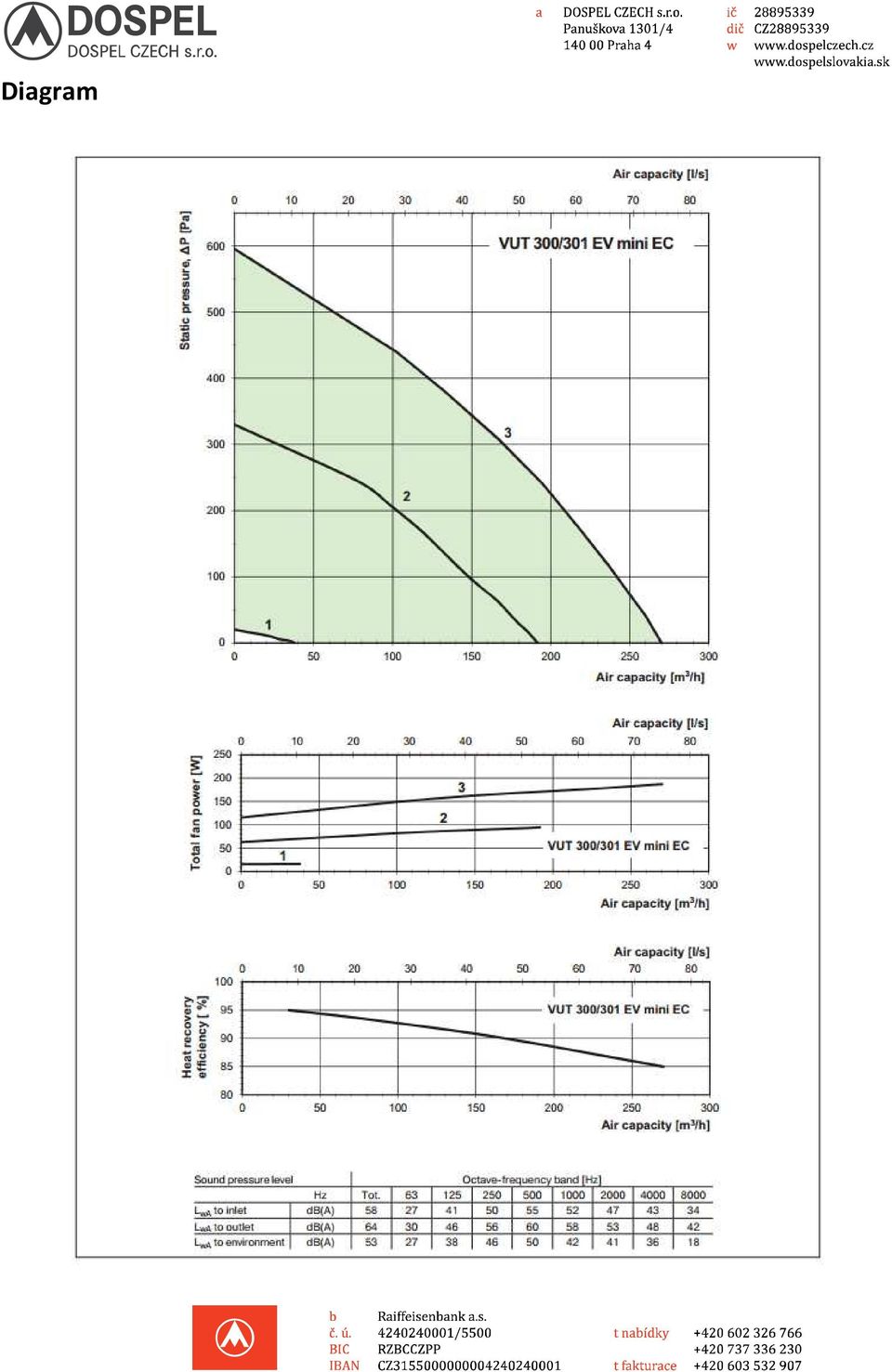

4 Diagram

5 Funkční logika Příklad zapojení
