1 Konference e-infrastruktury CESNET, Praha Spolupracující pozemní segment Sentinel v ČR Ondřej Šváb vedoucí oddělení kosmických technologií a aplikací ondrej.svab@mdcr.cz Ministerstvo dopravy

2 p r o s t ř e d k y c í l Kosmická komponenta - družice pozorování Země - zajišťuje ESA, dílčí spolup- - práce s EUMETSAT - páteří kosm. komponenty - jsou družice Sentinel 1-5 In-situ komponenta - síť pozemních senzorů, - koordinuje EEA Komponenta služeb - základní služby: krizové řízení, monitoring území, bezpečnost, atmosféra, mořské prostředí, změna klimatu - downstream Konference e-infrastruktury CESNET, Praha

3 Co už máme na oběžné dráze? Radarová mise (pásmo C, 5GHz) pro monitoring pevniny a moří Mapování povrchu Země: zemědělství, bezpečnost, povodně, vlhkost půdy, infrastruktura.. Prostorové rozlišení 40 5m; časové rozlišení 2-3 dny (CE), 2 druž. Optická data vysokého rozlišení (multispektrální), návaznost na mise Landsat a SPOT, Účel: změny land cover a land use. Sledování vegetace (chlorofil, indexy ), mapování rizikových jevů Časové rozlišení: 5 dní, 2 družice Prostorové rozlišení: 10, 20, 60 m; pásma: 10x VIS + NIR, 3x SWIR Optická (multispektrální), radarová a mikrovlnná data středního rozlišení ( m), Účel: Návaznost na data MERIS, AATSR (ENVISAT), Sledování povrchu pevnin a vod topografie, teplota (0,3K relativně, 6K absolutně), detekce požárů, jakost vody Časové rozlišení: 2 dny (v páru) Zdroj obrázků: ESA Optická, multispektrální, atmosférická mise Překlenovací mise mezi ENVISAT a Sentinel 5P samostatná družice, Sentinel 5 (pouze přístroj na MetOP-SG) Úkoly: Monitoring některých chemických látek v troposféře, sledování znečišťovatelů (přístroj TROPOMI). Data budou sloužit pro tvorbu modelů klimatu. Časové rozlišení: 1 den Konference e-infrastruktury CESNET, Praha

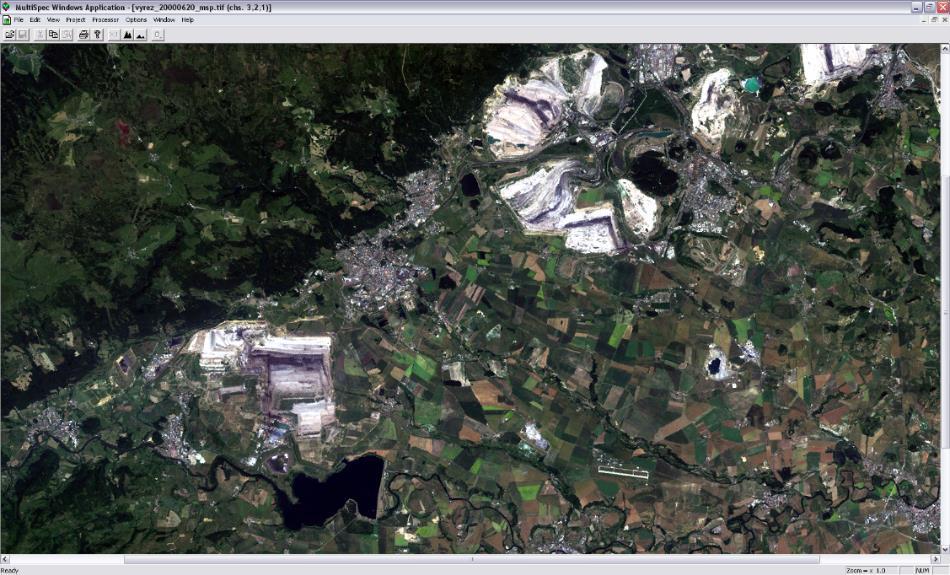

4 Konference e-infrastruktury CESNET, Praha K čemu je dobré jiné, než viditelné světlo? Zdroj:

5 K čemu je dobré jiné, než viditelné světlo? Konference e-infrastruktury CESNET, Praha

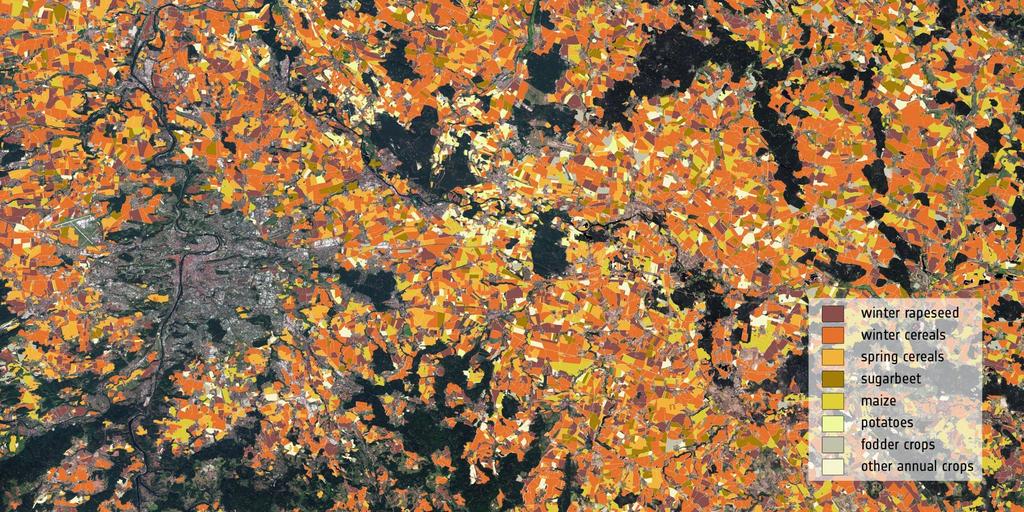

6 Mapování plodin a vegetace Konference e-infrastruktury CESNET, Praha

7 Konference e-infrastruktury CESNET, Praha Radarová pozorování Aktivní x pasivní radar (obvykle aktivní radar) Obrazová i neobrazová data (vlastnosti objektů x altimetrie, InSAR)

8 Povodně v ČR, 2013 Nové Mlýny, Dyje modré oblasti jsou zaplavené / zatopené Zdroj: EK, služba Copernicus EMS Konference e-infrastruktury CESNET, Praha

9 Konference e-infrastruktury CESNET, Praha Měření výšky lesa Časové řady, mapy přírůstku Remningstrop, Švédsko Zdroj: ESA

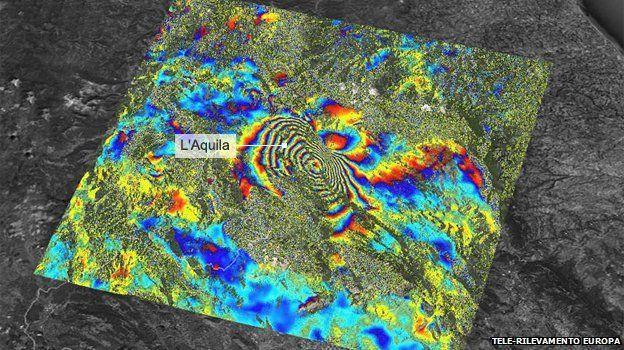

10 Interferogram zemětřesení v Aquile, Itálie Data: Sentinel 1 Zdroj: ESA Konference e-infrastruktury CESNET, Praha

11 Deformace tělesa přehradní hráze Data: ENVISAT ASAR Metoda: InSAR Projekt: Satellite SAR Interferometry for Monitoring Dam Deformations in Portugal Zdroj: NCG/cncg2015_comunicao_13.pdf Poklesy zástavby (terénu) v Římě Data: Cosmo Sky-Med (3m) Projekt: An overview of satellite synthetic aperture radar remote sensing in archaeology: From site detection to monitoring Konference e-infrastruktury CESNET, Praha

12 Sledování nežádoucích pohybů a deformací dopravní infrastruktury - Projekt v rámci TAČR Beta (TB0400MD003) - Výsledky prokázali možnost využití i hrubých dat Sentinelu 1 (5 x 20m) - Testováno na mostech D1-433 a D Zaznamenány pohyby mostní konstrukce i opěrných zdí a náspů Konference e-infrastruktury CESNET, Praha

13 Zdroj obrázků: ESA

14 Zdroj obrázků: ESA

15 Konference e-infrastruktury CESNET, Praha Zdroj obrázků: ESA

16 Konference e-infrastruktury CESNET, Praha Ondřej Šváb 2013 Služby nad daty pozorování Země

17 Konference e-infrastruktury CESNET, Praha Zdroj obrázků: ESA Rychlý přehled: aktuální stav kosmické komponenty (12/2017) Kosmický segment - Sentinel 1A, 1B na oběžné dráze, snímky k dispozici v DataHubu - Sentinel 2A, 2B na oběžné dráze, snímky k dispozici v DataHubu - (nově dostupný i produkt L2A) - Sentinel 3A na oběžné dráze, snímky k dispozici v DataHubu - Sentinel 5P na oběžné dráze, v iniciačním provozu - Ostatní Sentinely (3B, 4A, 4B, 5A, 5B, 6A) v přípravě - Přispěvatelské mise v provozu (data především pro základní služby) Pozemní segment - Sentinel DataHub (SciHub) v provozu probíhá distribuce dat S1A, S1B, S2A, S2B, S3A, S5P. - Data WareHouse (datový sklad EK) v provozu obsahuje data přispěvatelských misí, - Národní iniciativy ČS ESA (Spolupracující pozemní segmenty Sentinel) v iniciaci / v provozu - Evropské řešení pozemního segmentu v přípravě

18 Konference e-infrastruktury CESNET, Praha ,666 4,911,972 38,15 PB 99,4% Statistika k , zdroj: ESA

19 Konference e-infrastruktury CESNET, Praha Distribuce dat Sentinel dnešní stav Zdroj obrázků: ESA

20 Spolupracující pozemní segment Sentinel Iniciativa ESA s cílem maximalizovat využití dat Sentinel v ČS ČR vyjádřila zájem o CollGS ve formě tzv. mirror site Výhody pro ČR: širokopásmové připojení k centrálním serverům, lepší přístup k datům (rychlejší, spolehlivější, soustředěný jen na ČR), centrální úložiště dat pro ČR, kumulativní skladování dat, bude obsahovat všechna data S1, S2, S3 pokrývající ČR a okolí, data S5P zatím s otazníkem možnost nastavení úložiště v ČR dle požadavků uživatelů v ČR, škálovatelnost, zdroj dat pro aplikace nad daty EO pokrývajících v ČR, možnost velkoobjemového zpracování dat, nový zdroj primárních dat. Konference e-infrastruktury CESNET, Praha

21 Konference e-infrastruktury CESNET, Praha collgs.czechspaceportal.cz Testovací provoz

22 přístup do datového skladu

23 Konference e-infrastruktury CESNET, Praha Jak jsme na tom teď? SW operující datový sklad: stejný jako na Scihub instalováno Možnosti rozšíření funkcionality téma do budoucna připojování dalších komponent (např. Sentinel toolboxy rozvíjené v programech ESA) připojení specializovaných SW komponent, vč. uživatelských Pro výpočet uživatelských produktů: stažení dat z CollGS -> výpočet Dvojí způsob připojení: jednorázové stažení dat x pravidelné stahování (skript) Operátor CollGS v ČR, CESNET, zajištuje: úložnou kapacitu; konektivitu; výpočetní výkon; základní správu datového skladu a uživatelských účtů.

24 Statistika k ; Zdroj statistiky: CESNET Jak jsme na tom teď? Stávající počet a struktura uživatelů CollGS 700 Objem stažených dat [GB]* Education Celkový počet uživatelů: 42* Research Other Commercial unknown Objem dat 37 TB; nejstarší data z r Počet produktů: Data v CollGS cca hodin po nasnímání * Uživatelé přistupující přímo v rámci služeb CESNET nejsou ve statistice uvedeni měsíce 2017 Konference e-infrastruktury CESNET, Praha

25 Konference e-infrastruktury CESNET, Praha Programy ESA a EK - Programy pozorování Země: - EOEP: 7,02 MEUR pro ČR do r Rozvoj infrastruktur pro výpočty, distribuci a uložení dat - Copernicus - Tvorba nové páteřní infrastruktury pozemního segmentu Sentinel využití GÉANT Více informací o příležitostech na webu nebo na ondrej.svab@mdcr.cz

26 Pozemní segment směřování (společná vize) Evropy Zdroj obrázků: ESA Konference e-infrastruktury CESNET, Praha

27 Konference e-infrastruktury CESNET, Praha Připravujeme nový katalog úspěšných účastí ČR v ESA 37 firem 25 akademických subjektů Tisk + web:

28 Konference e-infrastruktury CESNET, Praha Děkuji za pozornost! Ondřej Šváb vedoucí oddělení kosmických technologií a aplikací ondrej.svab@mdcr.cz Ministerstvo dopravy
