KATALOG VÝROBKÙ PRO LAKOVNY A GALVANOVNY

Transkript

1 KATALOG VÝROBKÙ PRO LAKOVNY A GALVANOVNY Aktualizace: únor 2018

2 OBSAH Krytky silikonové s osazením WC (315 C) 5 Krytky silikonové na uzemnìní SRC (315 C) 5 Krytky silikonové s ventilaèním otvorem UVCP(315 C) 5 Krytky silikonové SC, FC (315 C) 6 7 Krytky silikonové s vnitøním osazením CE (315 C) 8 Krytky s vnitøním osazením RC (315 C) 9 Krytky s osazením SFP (315 C) 9 Zátky / krytky na trubky RMCP (177 C) 9 Zátky kónické UP (315 C) 10 Zátky kónické duté HUP (315 C) 10 Zátky kónické s úchytkou UP H (315 C) 11 Zátky kónické duté s úchytkou HUP H (315 C) 11 Zátky kónické prodlouené MSP L (315 C) 11 Zátky oboustranné s osazením UW (315 C) 12 Zátky stupòované SP (315 C) 12 Zátky duté s osazením HWP (315 C) 12 Zátky s osazením na podloky UWPP (315 C) 13 Zátky s osazením prodlouené UWPP LS (315 C) 13 Zátky s osazením na podloky UWM (315 C) 13 Zátky na závity UFP (315 C), FP (149 C) 14 Zátky dvouúèelové UDPP (315 C) 14 Zátky s víceèetným osazením UMFP (315 C) 14 Zátky kónické rùzné (od 65 c do 315 C) 15 Zátky na maznice ZC (315 C) 15 Zátky na trubky PTM (315 C) 15 Zátky prùtané SPP (315 C) PP (177 C) 16 Zátky neoprenové BN, GN(177 C) 17 Zátky trubkové CTP (315 C) 18 Zátky s dvojitým osazením (315 C) 18 Zátky na závity UTM (315 C) 19 Zátky na závity, prodlouené UTM LS (315 C) 19 Zátky duté bez osazení UHCP (315 C) 19 Zátky / krytky kónické TS (315 C) 20 Zátky jehlové SMT (315 C) 20 Krytky vinylové VC (177 C), HVC (315 C) 21 Zátky samozávitující se STP (82 C) 21 Identifikaèní ipky a kruhy 21

3 Krytky s úchytkou HEZ (177 C) 22 Krytky s vnìjím závitem HETV (177 C) 22 Krytky HFC (177 C), HCR (177 C) 23 Zátky HTP (177 C), HVTP (177 C), HJS (177 C) 24 Ochranné síky LLDPE Ochrany rohù WCC Hadice hvìzdicová UST a spirálové MDT (315 C) 26 Desky silikonové (315 C), Chránièe hran EP(177 C) 26 Hadice silikonové ST (315 C) 27 òùry silikonové UC a pìnové FS (315 C) 28 Páska polyesterová zelená, lutá, èervená, modrá 29 Páska pryová, polyamidová, krepová, skelná 30 Páska silikonová SRT (315 C) 30 Kruhové výseky èervené, zelené, modré, krepové 31 Automatické øezaèky pásek, jednorázové teplomìry 32 Fólie na ochranu kabin pøi mokrém lakování 32 Tekuté maskování 33 Výseky s podkladovou fólií (204 C) 34 Maskování na míru silikonové, EPDM(315 C, 177 C) 34 Testery povrchového napìtí Hill 35 Odmaovací pøípravky Eko wash, Eko clean 36 Háky z taené oceli, pruinové SQV háky Závìsy pro lakování Krytky silikonové na ètvercové profily SQ (315 C) 42 Skladovací vozíky, mycí koe 43 Závesy pro galvanizaci, eloxování, fosfátování Galvanizaèní bubny 49 Kontaktní a èisticí lùka, kabely Filtraèní èerpadla O.M.G di Gibogini Vymrazování solí z lázní 54 Odstøedivé suièky Chemikálie pro galvaniku 57 Galvanizaèní a eloxovací linky 58 Magnetický odluèovaè neèistot Q Mag 59 Èitìní mycích lázní Suparator 60 Filtrace mycích lázní Q Filter 61 Korkové absorbenty 60 64

4 Váení zákazníci, máme to potìení nabídnout Vám aktualizovaný katalog výrobkù pro lakování a galvanizaci. Nabízíme více ne pouívaných v technologiích povrchových úprav. Navrhujeme pro Vás øeení vyhovující Vaim specifickým poadavkùm, co umoòuje vysokou míru naplnìní Vaich potøeb. Objednejte telefonicky nebo mailem. Potvrzení objednávky vèetnì termínu dodání dostanete do 24 hodin. e mail: info@ekomaziva.cz telefon: , , Objednávky pøijaté do hodin expedujeme vìtinou jetì tý den. Tím zajistíme dodání zboí zpravidla následující pracovní den. Pro stálé zákazníky rezervujeme zboí na skladì, èím garantujeme dostupnost zboí kdykoliv potøebujete. Doporuèujeme Vám vyzkouet nae výrobky. Vìtinu vzorkù zasíláme zdarma nebo Vám jejich pouití pøedvede ná odborný poradce. Díky dlouholeté technické znalosti a zkuenosti mají výrobky zaruèenou kvalitu a funkènost. Vìøíme, e budete spokojeni s výrobky i naimi slubami. Za Ekomaziva s.r.o. Pavel Èepelák

5 KRYTKY SILIKONOVÉ S OSAZENÍM WC (315 C) Doporuèeno v procesech prákového lakování, galvanického pokovení i anodizace Ochrání povrch v okolí èepu Lze pouít jako krytku nebo zátku K dispozici i z EPDM KRYTKY SILIKONOVÉ NA UZEMNÌNÍ SRC (315 C) Typ A WC1 0 WC156 0 WC172 0 WC WC WC WC WC WC WC115 0 WC WC Typ B barva svìtle zelená rùová èervená èerná lutá fialová edá SRC 1 SRC 2 SRC 3 SRC 4 SRC 5 barva A B C KRYTKY SILIKONOVÉ S VENTILAÈNÍM OTVOREM UVCP (315 C) rezavá lutá rùová A B C D barva UVCP234 UVCP355 UVCP UVCP0 lutá zelená modrá rezavá Pouitelné i jako zátky A B C Speciální design umoòuje ventilaci vzduchu 50 5

6 C KRYTKY SILIKONOVÉ (315 C) Typ SC Typ FC A barva závit SC37 0 SC62 SC70 SC93 SC93 0 SC93 0 SC 0 SC SC109 0 SC109 SC109 0 SC1 0 SC1 SC140 0 SC140 SC148 0 SC SC148 SC156 0 SC156 SC156 1 SC164 0 SC172 0 SC172 SC172 1 SC180 SC187 0 SC SC187 SC218 SC223 0 SC223 0 SC223 SC234 0 SC234 SC234 1 SC 0 SC SC281 0 SC281 SC295 0 SC295 0 SC295 SC312 tmavì modrá rùová tmavì edá bílá tmavì modrá svìtle zelená lutá edá bílá svìtle modrá èerná bílá tmavì modrá tmavì edá rùová svìtle zelená lutá èerná edá svìtle modrá èerná bílá svìtle modrá lutá tmavì modrá èerná rùová bílá svìtle zelená lutá edá lutá svìtle modrá èerná svìtle zelená bílá M2 M3 M3 M4 M4 M4 M5 M6 M6 M6 M8 M8 M8 A B C

7 barva závit SC312 1 rùová SC340 èerná SC355 svìtle zelená SC375 0 rùová SC tmavì modrá SC375 lutá SC375 1 edá SC406 svìtle modrá SC437 èerná SC456 0 rùová SC456 SC468 bílá SC480 0 svìtle edá SC480 rùová SC svìtle zelená SC535 lutá SC edá SC562 svìtle modrá SC600 èerná SC6 SC6 2 bílá SC687 rùová SC730 svìtle zelená SC750 lutá SC750 3 edá SC780 svìtle modrá SC812 èerná SC875 SC937 bílá SC970 rùová SC0 svìtle zelená SC lutá SC1062 edá SC11 svìtle modrá SC1187 èerná SC1 SC1350 bílá SC1 rùová SC svìtle zelená SC1750 lutá SC1875 edá SC2000 svìtle modrá M10 M10 M10 M10 M12 M12 M14 M14 M16 M19 M A B C Doporuèeno v procesech prákového lakování i galvanického pokovení Zakrytí èepù, koncù trubek i otvorù Rùzné barvy pro usnadnìní tøídìní po pouití Ochrání potøebné èásti a jsou odolné vùèi opotøebení Opakovatelné pouití Krytky jsou pruné, lze je pouít i pro vìtí prùmìry 7

8 CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE ,51 16,76 17,30 17,32 17,53 17,83 17,91 18,08 18,08 15,80 19,28 19,33 19,81 19,81 20,19 20,32 20,80 21,34 21,34 21,34 21,46 21,72 22,35 22,48 22,86 22,86 22,99 23,34 24,33 24,46 24,79 24,79,65,65,65 26,29,83 26,82 28,22 28,24 28,78 28,78 28,78 29,13 29,13 30,78 30,84 30,96 6,35 6,60 7,14 7,16 7,37 7,67 7,75 7,92 7,92 9,40 9,12 9,17 9,65 9,65 10,03 10,16 10,64 11,18 11,18 11,18 11,30 11,56 12,19 12,32 12,70 12,70 12,83 13,18 14,17 14,30 14,63 14,63 15,49 15,49 15,49 16,12 15,67 16,66 18,06 18,08 18,62 18,62 18,62 18,97 18,97 20,62 20,68 21,59 50,80 29,97 50,80 29,97,81 29,97 50,80 34,98 44,37 37,00 50,80 29,97 23,11 29,97 30,48 29,97 33,78 24,74 29,97 36,20 17,02 38,10 38,10,40,40 36,09,40 29,97 29,97 24,13 30,86 50,80 12,70 19,05,73 40,64 29,97 29,97 13,00 9,50 12,52,15 29,97 29,97 40,01 29,97 90,91 38,10 3,18 3,43 3,96 3,99 4,19 4,50 4,57 4,75 4,75 5,00 5,94 5,99 6,48 6,48 6,86 6,99 7,47 8,00 8,00 8,00 8,13 8,38 9,02 9,14 9,53 9,53 9,65 10,01 11,00 11,13 11,46 11,46 12,32 12,32 12,32 12,32 12,50 13,49 14,88 14,91 15,44 15,44 15,44 15,80 15,80 17,45 17,50 18,42 A B C L KRYTKY S VNITØNÍM OSAZENÍM CE (315 C) Doporuèeno pro prákové lakování i galvanické pokovení CE CE CE CE CE CE CE CE CE 11 0 CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE ,56 30,73 34,93 36,35 37,80 38,23 38,00 41,73 41,91 44,58 44,83 46,05 53,14 60,33 62,13 70,33 70,49 76,84 80,90 84,40 89,00 92,68 94,34 94,62 95,83 96,82 98,73,33 101,35 102,24 105,33 18,40 21,59 24,77 26,19 27,64 28,07 26,90 31,57 31,75 34,42 34,67 35,89 42,98 50,17 51,97 60,17 60,33 66,68 70,74 74,30 79,38 83,29 84,18 84,46 85,67 86,66 88,57 90,17 91,19 92,08 95,17 85,10 50,80 10,41 88,90 76,20 38,10 42,00 13,72 127,00 127,00 44,70 104,85 38,53 46,99 40,01 46,00 48,77 61,47 18,44 69,60 74,17 18,54 10,49,30 19,89 17,30 6,50 17,91 20,80 86,87 16,79 18,40 19,05 21,59 23,01 24,46 24,89 24,90 28,40 28,58 31,24 31,50 32,72 39,80 46,99 48,79 57,00 57,15 63,50 67,56 69,90 76,20 80,11 81,00 81,28 82,50 83,49 85,39 87,00 88,01 88,90 92,00 A B C L 8

9 KRYTKY S VNITØNÍM OSAZENÍM RC RC 3 6 RC 6 9 RC 9 12 RC RC RC RC RC RC RC RC RC RC RC RC RC RC KRYTKY S OSAZENÍM SFP (315 C) barva SFP M8 SFP M10 SFP M12 SFP M14 lutá rùová edá d D L 3,00 6,00 9,00 12,00 15,00 18,00 21,00 24,00 27,00 30,00 33,00 36,00 39,00 42,00 45,00 48,00 51,00 6,00 9,00 12,00 15,00 18,00 21,00 24,00 27,00 30,00 33,00 36,00 39,00 42,00 45,00 48,00 51,00 54, ,00 39,00 39,00 39,00 39,00 39,00 39,00 39,00 52,00 52,00 52,00 52,00 52,00 52,00 52,00 52,00 52,00 A B C D E Doporuèeno pro prákové lakování i galvanizaci (315 C) Doporuèeno v procesech prákového lakování i galvanického pokovení Zakrytí èepù, koncù trubek i otvorù Barva transparentní pro vechny velikosti Ochrání potøebné èásti a jsou odolné vùèi opotøebení Opakovatelné pouití Snazí nasazování díky vnitønímu osazení Zakryje otvor i první závit ZÁTKY/KRYTKY NA TRUBKY RMCP (177 C) RMCP RMCP RMCP 12 RMCP 6 12 RMCP RMCP pro trubku 5/16 3/8 1/2 5/8 3/4 7/8 A B C Kombinace krytky a zátky pro pouití pøi lakování nebo tlakových zkoukách kompresorù (HVAC). Pøi plnìní systému dusíkem se samy opìt uzavøou Materiál: èerný neopren 9

10 ZÁTKY KÓNICKÉ UP (315 C) Doporuèeno pro prákové lakování, anodizaci i galvanické pokovení Pouitelné pro závitované i nezávitované otvory Rùzné barvy pro snadné tøídìní po pouití Vysoce odolné vùèi opotøebení Také z EPDM ZÁTKY KÓNICKÉ DUTÉ HUP (315 C) Úspora materiálu ve srovnání s plnými zátkami UP Prunìjí a poddajnìjí ne plné zátky UP 10 HUP5 04 HUP HUP6 04 HUP HUP7 04 HUP HUP8 04 HUP HUP9 04 HUP HUP10 04 HUP HUP11 04 HUP HUP12 04 HUP13 04 HUP HUP HUP14 04 HUP15 04 HUP16 04 UP99 04 UP 04 UP UP UP UP UP UP UP00 04 UP UP0 04 UP1 04 UP2 04 UP3 04 UP4 04 UP5 04 UP6 04 UP7 04 UP8 04 UP9 04 UP10 04 UP11 04 UP12 04 barva svìtle zelená rùová tmavì zelená lutá tmavì modrá bílá svìtle modrá rùová èervená tmavì zelená lutá tmavì modrá tmavì zelená èervená svìtle modrá fialová svìtle zelená bílá rezavá barva svìtle zelená rùová èerná tmavì èervená lutá bílá fialová svìtle zelená rùová èerná èervená lutá svìtle zelená tmavì zelená svìtle modrá èervená tmavì modrá èervená A B C A B C D E

11 ZÁTKY KÓNICKÉ S ÚCHYTKOU UP-H (315 C) UP99 H UP H UP101 H UP102 H UP103 H UP104 H UP105 H UP00 H UP108 H UP0 H UP2 H UP3 H UP4 H barva svìtle zelená rùová èerná tmavì èervená lutá bílá fialová svìtle zelená rùová èervená lutá ZÁTKY DUTÉ KÓNICKÉ S ÚCHYTKOU HUP-H (315 C) Úchyty pro rychlou aplikaci HUP5 H HUP6 H HUP7 H HUP10 H HUP11 H svìtle zelená tmavì zelená tmavì modrá barva tmavì modrá A B C D Doporuèeno pro prákové lakování, galvanické pokovení i anodizaci Ochrání i okolí otvoru Materiál silikon vysoká odolnost proti opotøebení ZÁTKY KÓNICKÉ PRODLOUENÉ MSP (315 C) barva Kryje závitované i nezávitované otvory Vysoká odolnost proti opotøebení Velmi univerzální A B C D MSP101L MSP102L MSP103L MSP104L MSP105L MSP106L MSP107L MSP108L MSP109L tmavì zelená lutá èervená bílá rùová A B C

12 ZÁTKY OBOUSTRANNÉ S OSAZENÍM UW (315 C) Doporuèeno pro prákové lakování, galvanické pokovení i anodizaci Ochrání oblast kolem otvoru Jedna zátka pro otvory dvou velikostí barva UW M3 UW M4 UW M5 UW M6 UW M8 UW M10 lutá UW M12 UW 380 UW 400 UW 405 UW 410 UW 412 UW 415 UW 420 UW 440 tmavì zelená rùová èervená èerná lutá èerná rùová èervená svìtle zelená tmavì modrá lutá HWP 0330 HWP 0450 èerná HWP 0 lutá HWP 0800 tmavì modrá HWP 1150 HWP 1350 HWP 1480 HWP 1600 fialová rezavá edá barva A B C D E F A B C D ZÁTKY STUPÒOVANÉ SP (315 C) Chrání povrch kolem otvoru Doporuèeno pro prákové lakování, galvanické pokovení i anodizaci Ochrana okolí otvoru Velký rozsah pouití SP M3 SP M4 SP M5 SP M6 SP M8 svìtle modrá svìtle zelená fialová èerná ZÁTKY DUTÉ S OSAZENÍM HWP (315 C) 12 bílá barva A B C D E

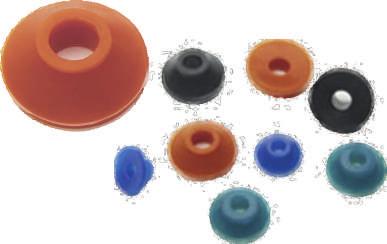

13 ZÁTKY S OSAZENÍM NA PODLOKY UWPP (315 C) Dvojí uití kromì krytí otvorù se zemnìním mùe být zátka pouita i na maskování otvorù se zahloubením UWPP M4LS UWPP LS UWPP 562LS UWPP M6LS barva závit UWPP M3 UWPP M4 UWPP M5 UWPP M6 UWPP M8 barva modrá zelená èerná rezavá A B C D E F tmavì modrá M3 tmavì zelenám4 bílá edá UWPP M10 lutá UWPP M12 rùová UWPP UWPP 562 UWPP 6 UWPP 688 UWPP 812 UWPP 922 rùová lutá zelená edá bílá UWPP 1060tmavì modrá 1/ M5 M6 M8 M10 M /4 20 5/ /8 16 A B C D E F / ZÁTKY S OSAZENÍM NA PODLOKY PRODLOUENÉ UWPP-LS (315 C) ZÁTKY S OSAZENÍM NA PODLOKY UWM (315 C) A barva Rozmìry mm A B C B UWM 128 UWM 150 UWM 180 UWM 200 modrá rezavá zelená zelená

14 ZÁTKY NA ZÁVITY UFP (315 C) FP (149 C) Doporuèeno pro prákové lakování, galvanické pokovení i anodizaci Zkosený konkávní tvar umoòuje chránit otvory rùzných prùmìrù Rùzné barvy pro usnadnìní tøídìní UFP00157 UFP00 UFP00312 UFP00406 UFP00468 UFP00562 UFP006 UFP00718 UFP00787 UFP00866 UFP00945 UFP01024 UFP01102 UFP01134 UFP01178 UFP01216 UFP1234 barva èerná lutá svìtle modrá fialová rezavá svìtle zelená edá èerná tmavì zelená fialová svìtle modrá rezavá lutá A B C ZÁTKY DVOUÚÈELOVÉ UDPP (315 C) barva UDPP 0 modrá UDPP 06 zelená UDPP 0750 èerná A B C D E F UDPP 0 èervená ZÁTKY S VÍCEÈETNÝM OSAZENÍM UMFP (315 C) barva UMFP 4 10 UMFP 8 16 modrá rezavá UMFP zelená A B C D E F

15 ZÁTKY KÓNICKÉ RÙZNÉ (od 65 C do 315 C) ZC S ZC L ZC S N ZC L N barva modrá rezavá zelená zelená A B C D MPP UB MPP BR MPP SP MPP GN SM10 CM10 SM30 CM30 teplota 315 C 65 C 315 C 177 C 315 C 149 C 315 C 149 C A B C ZÁTKY NA MAZNICE ZC (315 C) Zakrytí maznic pøi prákovém lakování, galvanizaci nebo mokrém lakování ZÁTKY NA TRUBKY PTM (315 C) PTM 1/2 PTM 3/4 PTM 1 PTM 1 1/4 PTM 1 1/2 PTM 2 PTM 3 A B C D E Doporuèeno pro prákové lakování i galvanizaci Vyvinuto speciálne pro ochranu vnitøních závitù trubek Ventilaèní otvor umoòuje uvolnìní pøetlaku uvnitø trubky Dráky na zátce zaruèují vodotìsnost 15

16 ZÁTKY PRÙTANÉ silikonové SPP (315 C) 16 SPP doporuèeno pro prákové lakování, galvanické pokovení i anodizaci Zejména pro prùchozí otvory závitované, nezávitované iroké a opakované pouití Rùzné barvy pro usnadnìní tøídìní po pouití Dalích témìø poloek najdete na naem webu SPP06 SPP07 SPP08 SPP09 SPP10 SPP11 SPP11A SPP14 SPP15 SPP17 SPP18 SPP20 SPP22 SPP23 SPP30 SPP33 SPP37 SPP40 SPP40LS SPP42 SPP42A SPP43 SPP50 SPP55 SPP55LS SPP60 SPP66 SPP67 SPP70 SPP73 SPP73LS SPP77 SPP80 SPP85 SPP89 SPP89LS SPP90 SPP95 SPP95LS SPP97 SPP SPPL SPP105 SPP110 SPP120 SPP1090 SPP140 barva rùová svìtle zelená lutá edá svìtle modrá bílá rùová svìtle zelená lutá edá svìtle modrá bílá rùová svìtle zelená lutá bílá edá svìtle modrá bílá rùová tmavì modrá svìtle edá lutá edá svìtle modrá bílá svìtle zelená rùová svìtle zelená lutá edá svìtle modrá tmavì zelená17.96 bílá lutá rùová svìtle zelená lutá edá A B C D

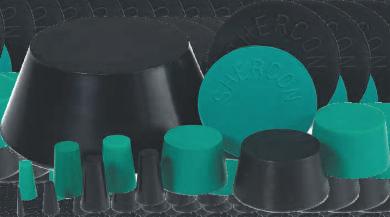

17 NEOPRENOVÉ ZÁTKY (177 C) zátky zelené èerné A B C Doporuèeno pro lakování a galvanické pokovení Zelené zátky GN neobsahují grafit Opakované pouití GN99 GN GN101 GN102 GN103 GN104 GN105 GN106 GN000 GN107 GN00 GN108 GN109 GN110 GN111 GN112 GN114 GN116 GN118 GN120 GN122 GN124 GN126 GN128 GN129 GN130 GN132 GN133 GN134 GN136 GN138 BN99 BN BN101 BN102 BN103 BN104 BN105 BN106 BN000 BN107 BN00 BN108 BN109 BN110 BN111 BN112 BN114 BN116 BN118 BN120 BN122 BN124 BN126 BN128 BN129 BN130 BN132 BN133 BN134 BN136 BN , , ,

18 ZÁTKY TRUBKOVÉ SILIKONOVÉ (315 C) Doporuèeno pro prákové lakování, galvanické pokovení Ochrání oblast kolem otvoru CTP 0234 CTP 0 CTP 0272 CTP 0285 CTP 0307 CTP 0313 CTP 0338 CTP 0350 CTP 0411 CTP 0413 CTP 0471 CTP 0530 CTP 0628 CTP 0705 CTP 0722 CTP 0753 CTP 0827 CTP 0828 CTP 0877 CTP 0883 CTP 1080 CTP 1120 CTP 1510 A B C D E F G 5,94 6,35 6,90 7,24 7,80 7,95 8,57 8,89 10,44 10,50 11,95 13,45 15,94 17,90 18,35 19,11 21,00 21,03 22,28 22,42 27,43 28,45 38,35 9,53 8,89 8,40 11,07 9,20 10,95 12,70 12,70 16,94 12,70 14,30 15,35 19,05 22,00 22,00 21,34,40,40,40,40 32,77 34,93 43,69 13,49 13,49 12,00 14,35 14,00 14,68 15,09 17, 14,80 16,00 19,06 18,00 23,84,40 19,85 22,24 23,80 24,13 22,23 23,83 22,23 34,93 28,45 3,18 3,18 2,50 3,56 2,50 3,18 3,18 4,75 3,50 3,50 4,76 3,50 4,76 5,00 5,00 4,76 5,00 5,26 6,35 4,93 6,35 6,35 6,86 9,53 9,53 9,00 10,72 10, 10,54 11,13 11,43 11,27 12,43 12,70 12,68 17,48 18,69 8,00 15,88 15,95 15,24 15,88 17,48 15,88 26,99 22,10 3,18 3,18 3,00 3,86 3,50 3,81 3,96 4,75 4,50 4,50 5,56 5,00 7,95 7,50 20,85 8,74 11,00 9,63 9,58 9,53 15,24 11,91 24,38 13,49 12,70 5,00 13,44 14,50 14,27 14,30 16,51 15,30 16,50 16,69 18,50 23,04 26,40 20,85 21,44 22,80 24,13 22,23 23,19 22,61 33,34 28,58 ZÁTKY S DVOJITÝM OSAZENÍM (315 C) barva závit DFPP M5 DFPP M6 DFPP M8 DFPP M10 DFPP M12 DFPP M14 DFPP M16 DFPP M18 DFPP M20 èerná tmavì zelená rezavá tmavì zelená fialová bílá tmavì modrá lutá edá M5 M6 M8 M10 M12 M14 M16 M18 M20 A B C D Zátka kryje první i poslední závit závitovaného otvoru nebo matice

19 ZÁTKY NA ZÁVITY UTM (315 C) UTM 1/4 20 UTM 5/16 18 UTM 3/8 16 UTM 1/2 13 UTM 7/16 14 UTM M6*1 UTM M8*1. UTM M10*1.5 UTM M12*1.75 UTM M16*2 UTM M20*2.5 barva lutá svìtle zelená bílá rùová tmavì modrá rùová rezavá lutá A B C D svìtle zelená Vyrobeno ze silikonu Doporuèeno pro prákové lakování i galvanizaci Ochrání i první závit Konkávní tvar pro rychlé nasazení ZÁTKY NA ZÁVITY UTM-LS (315 C) barva UTM 1/4 20LS lutá UTM 1/4 36LS tmavì modrá UTM 5/16 18LS svìtle zelená UTM 5/16 40LS rezavá UTM 3/8 16LS bílá UTM 3/8 36LS lutá UTM M3*0.5LS èervená UTM M4*0.7LS rùová UTM M5*0.8LS fialová UTM M6*1LS UTM M8*1.LS tmavì modrá UTM M10*1.5LS rùová UTM M24*2LS edá A B C D Prodlouená úchytka pro pouití v hlubích místech Vyrobeno ze silikonu ZÁTKY DUTÉ BEZ OSAZENÍ UHCP(315 C) barva UHCP 1 rezavá UHCP 2 modrá A B C Vhodné pro kruhové a oválné otvory Velmi univerzální 19

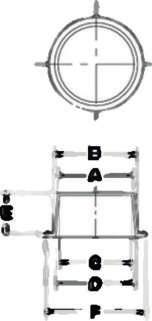

20 ZÁTKY / KRYTKY KÓNICKÉ TS (315 C) TS 00 TS 0 TS 1 TS 2 TS 3 TS 4 TS 5 TS 6 TS 7 TS 8 TS 9 TS 10 TS 11 TS 12 TS 13 TS 14 TS 15 TS 16 TS 17 TS 18 TS 19 TS 20 TS 21 TS 23 TS 24 TS 42 TS 46 A B C D E F ZÁTKY JEHLOVÉ SMT (315 C) SMT 0079 SMT 0080 SMT 0083 SMT 0 SMT 01 A B C Velmi flexibilní tìsnìní Na malé otvory iroké monosti pouití 2,01 0,56 33,78 0 2,03 0,58 52,83 0 2,11 0,79 49,02 0 2,54 0,79 52,83 0 3,18 0,58 50,80 0 Doporuèeno v procesech mokrého a prákového lakování lakování, galvanického pokovení, anodizace Ideální pro èepy a konce trubek Pouitelné jako krytka i zátka Slouí i jako transportní ochrana koncù trubek Materiál silikon 20

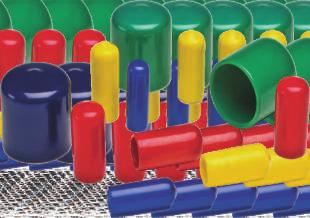

21 KRYTKY VINYLOVÉ VC (177 C), HVC (260 C) Doporuèeno v procesech mokrého lakování, galvanického pokovení, anodizace, prákového lakování (HVC) Ideální pro èepy a konce trubek Standardní barva èerná a èervená, jiné barvy na zakázku Slouí i jako transportní ochrana koncù trubek ZÁTKY SAMOZÁVITUJÍCÍ SE STP (82 C) STP 2 STP 3 STP 4 STP 6 STP 8 STP 10 STP 12 STP 1/4 STP 5/16 STP3/8 STP 1/2 rozmìry od do /4 20 5/ /8 16 1/ /4 28 5/ /8 24 1/2 20 Doporuèeno pro galvanické pokovení, anodizaci i lakování Samy se závitují Otvory mohou být pouity pro zavìení Chemicky odolné IDENTIFIKAÈNÍ IPKY A KRUHY Materiál barva mnoství kruh ipka PAPÍR VINYL standardní: èervená, bílá, oranová, zelená, lutá, modrá, fluorescenèní: èervená, rùová, lutá, èerná èervená, modrá, lutá, zelená, èerná, bronzová, bílá, oranová 401Z 403Z 405Z 407Z 411Z 401F 403F 405ZF 407ZF 401ZV 403ZV 405ZV 407ZV 20Z 30Z 40Z 50Z 20ZF 30ZF 40ZF 50ZF 20ZV 30ZV 40ZV 50ZV 1M/5 M 1M/5 M 1M/5 M 1M/5 M 1M/5 M 1M/5 M 1M/5 M 1M/5 M 1M/5 M 1M/5 M 1M/5 M 1M/5 M 1M/5 M / /

22 KRYTKY S ÚCHYTKOU HEZ (260 C) Rozmìry mm A B C HEZ HEZ HEZ HEZ HEZ HEZ HEZ HEZ HEZ HEZ HEZ HEZ HEZ HEZ HEZ HEZ HEZ HEZ HEZ HEZ HEZ HEZ HEZ HEZ HEZ HEZ HEZ HEZ HEZ HEZ ,75 5,46 6,10 7,70 9,27 9,80 10,31 10,85 11,68 12,45 13,23 14,20 15,24 15,62 16,64 17,20 17,20 17,65 18,67 19,30 20,24 21,21 21,84 23,42,20 26,62 28,19 29,84 31,24 34,42 12,70 12,70 15,88 15,88 15,88 15,88 15,88 15,88 12,70 17,45 15,88 17,45 20,62 17,45 22,22 20,32 20,62 20,62 20,62 20,32 20,62 21,41 21,41 22,22 22,22,40 28,57 19,5 28,57 28,57 2,36 2,36 3,17 3,17 3,17 3,17 3,17 3,17 2,54 3,17 3,17 3,17 4,75 3,17 4,75 4,83 4,75 4,75 4,75 4,83 4,75 4,75 4,75 4,75 4,75 4,75 4,75 8, 4,75 6, HETV 4 HETV 5 HETV 6 HETV 8 HETV 10 HETV 12 HETV Krytky se zvlátì dlouhou úchytkou snadná manipulace bez nástrojù Pro galvanické pokovení, mokré i prákové lakování Materiál: Vinyl Flex Barva: èerná ZÁTKY S VNÌJÍM ZÁVITEM (260 C) Rozmìry mm A B Zátky s vnìjím závitem pro pevné uchycení Pro galvanické pokovení, mokré i prákové lakování Materiál: Vinyl Flex Barva: èerná 22

23 KRYTKY HFC (260 C) HFC HFC HFC HFC HFC HFC HFC HFC HFC HFC HFC HFC HFC HFC HFC HFC HFC HFC HFC HFC HFC HFC HFC HFC HFC HFC HFC HFC HFC Rozmìry mm A B C D KRYTKY HCR (260 C) HCR HCR HCR HCR HCR HCR HCR HCR HCR HCR HCR Rozmìry mm A B C Krytky s vnìjím vroubkováním pro snadnou manipulaci Pro galvanické pokovení, mokré i prákové lakování Materiál: Vinyl Flex Barva: èerná, lutá Krytky s úchytkou pro snadnou manipulaci Pro galvanické pokovení, mokré i prákové lakování Materiál: Vinyl Flex Barva: èerná, lutá 23

24 ZÁTKY HTP (260 C) HTP 4 HTP 6 HTP 8 HTP 9 HTP 10 HTP 11 HTP 12 Rozmìry mm A B C Zátky s úchytkou pro snadnou manipulaci Pro galvanické pokovení, mokré i prákové lakování Materiál: Vinyl Flex Barva: èerná, lutá KRYTY HVTP (260 C) Závit NPT stand. Rozmìry mm A B C HVTP 05 1/ HVTP 1 5/ HVTP 2 1/8 3/ HVTP 7/ HVTP 3 1/4 1/ HVTP 35 9/ HVTP 4 3/8 5/ HVTP 5 1/2 3/ HVTP 55 3/4 7/ HVTP 6 3/4 1 1/ HVTP / KRYTKY HJS (260 C) Rozmìry mm A B C HJS 582L HJS 6L B Krytky s odtrhávacím páskem Pro galvanické pokovení, mokré i prákové lakování Materiál: Vinyl Flex Barva: èerná, lutá 24 A

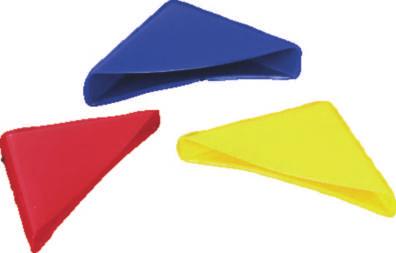

25 OCHRANNÁ SÍKA LLDPE NT 7 12 NT 12 NT 45 NT NT barva bílá modrá èervená bílá modrá prùmìr obvod urèeno pro prùmìr hmotnost mm mm výrobku mm g/m 7,65 12,70,50 45,90 70, m Ochrana výrobkù pøi transportu a manipulaci OCHRANA ROHÙ WCC Caplugs vinylová ochrana rohù je navrena na zakrytí a ochranu plochých dílù nebo desek z kovu, skla nebo jiných materiálù. Tyto krytky brání pokození v prùbìhu pøepravy, manipulace nebo skladování. Materiál: vinyl barva vnitøní íøka mm hloubka mm WCC 0187 WCC 0 WCC 0375 WCC 0 WCC 0750 zelená èerná èervená lutá modrá 4,47 6,35 9,52 12,70 19,05 38,1 50,8 63,5 63,5 63, Jednoduché pouití mìkký vinyl se pøizpùsobí tvaru dílu a jde snadno nasadit. Snadno se pøizpùsobí i metrickým rozmìrùm. Rùzné barvy podle velikostí usnadòují rozliení vhodné velikosti krytky. Zakrývá celý povrch rohu, aby se redukovalo riziko pokození. Síla stìny 1,5 mm pro vechny velikosti

26 HADICE HVÌZDICOVÉ SILIKONOVÉ (315 C) prùmìr Elastická, vhodná pro velký rozsah prùmìrù Snadné odstranìní po pouití HADICE SPIRÁLOVÉ SILIKONOVÉ (315 C) MDT MDT barva prùmìr mm UST 0 rezavá UST 0750 UST 0 UST 1 prùmìr min. mm zelená modrá rezavá prùmìr max. mm délka m 30 délka m DESKY SILIKONOVÉ US (315 C) Mono vyøíznout poadovaný tvar Doporuèeno v procesech prákového lakování, galvanického pokovení i anodizace Vysoce odolné a univerzální Lze pouít jako tìsnìní nebo podloky CHRÁNIÈE HRAN EP (177 C) US US US US1 36 US US 36 US US 36 délka/íøe mm 914 x x x x x x x x 914 tlouka mm Pouití pøi èitìní, mytí, letování Opakovaná pouitelnost Materiál: neopren Ochrana povrchu hran PC karet barva vodivost EP5812 edá EP5816 edá EP5820 edá EP5816 C èerná EP5820 C èerná nevodivá nevodivá nevodivá vodivá vodivá íøka hloubka mm mm délka m 0,76 0,76 0,76 0,76 0,76 hloubka íøe 26

27 HADICE SILIKONOVÉ ST (315 C) ST0040 ST0056 ST0062 ST0068 ST0080 ST0093 ST0109 ST01 ST0140 ST0156 ST0172 ST0187 ST0203 ST0218 ST0234 ST0 ST0281 ST0312 ST0343 ST0375 ST0406 ST0437 ST0 ST06 ST0750 ST0875 ST0937 ST0 ST11 ST1 ST1375 ST1 ST16 ST1750 ST1875 ST2000 A B m ,48 4,60 1,42 30, ,48 4,90 1,73 30, , , , , , , , , , , , , , , , , , ,24 15,24 15, , , , , , , , , , , , ,62 Doporuèeno v procesech lakování, galvanického pokovení i anodizace Na dlouhé èepy i trubky Elastické iroké pouití Velmi univerzální øezané na míru ST 02/05 ST 2,8/4,8 ST 2,8/5,8 ST 03/05 ST 03/06 ST 3,5/5,5 ST 3,8/5,8 ST 04/05 ST 04/07 ST 4,8/7,2 ST 05/08 ST 5,5/7,5 ST 5,8/8,2 ST 06/09 ST 07/10 ST 7,5/10,5 ST 7,8/10,6 ST 08/11 ST 8,75/11,7511,75 ST 09/12 ST 09/13 ST 9,8/12,6 ST 10/13 ST 10/14 ST 11/14 ST 12/15 ST 12/16 ST 13/16 ST 14/18 ST 14/20 ST 15/19 ST 15/21 ST 16/20 A B m 5,00 4,80 5,80 5,00 6,00 5,50 5,80 5,00 7,00 7,20 8,00 7,50 8,20 9,00 10,00 10,50 10,60 11,00 12,00 13,00 12,60 13,00 14,00 14,00 15,00 16,00 16,00 18,00 20,00 19,00 21,00 20,00 2,00 2,80 2,80 3,00 3,00 3,50 3,80 4,00 4,00 4,80 5,00 5,50 5,80 6,00 7,00 7,50 7,80 8,00 8,75 9,00 9,00 9,80 10,00 10,00 11,00 ST 11,8/14,8 14,80 11,80 12,00 12,00 ST 12,0/16,5 16,50 12,00 13,00 14,00 14,00 15,00 15,00 16,00 27

28 ÒÙRY SILIKONOVÉ PÌNOVÉ (315 C) Kruhový prùøez prùmìr mm FS 02 FS 02,4 FS 03 FS 03,6 FS 04 FS 04,6 FS 05 FS 05,1 FS 06 FS 07 FS 08 FS 09 FS 10 FS 10,8 FS 12 FS 13 FS 15 FS 16 FS 18 FS 20 FS FS 26 FS 29 FS 30 FS 31 FS 36 FS 42 FS 47 FS 50 FS 55 FS 60 2,00 2,40 3,00 3,60 4,00 4,60 5,00 5,10 6,00 7,00 8,00 9,00 10,00 10,80 12,00 13,00 15,00 16,00 18,00 20,00,00 26,00 29,00 30,00 31,00 36,00 42,00 47,00 50,00 55,00 60,00 m,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 10,0 10,0 10,0 10,0 10,0 10,0 Elastická Ètvercový prùøez rozmìr mm FS 10x10 10x10 FS 12x12 12x12 FS 20x20 20x20 délka m,0,0,0 Øezaná na míru iroká pouitelnost Ideální pro oválné a prùchozí otvory Doporuèeno v procesech prákového lakování, galvanického pokovení i anodizace ÒÙRY SILIKONOVÉ UC (315 C) Elastická Øezaná na míru iroká pouitelnost Ideální pro oválné a prùchozí otvory Doporuèeno v procesech prákového lakování, galvanického pokovení i anodizace Vyrábí se i v metrických rozmìrech prùmìr mm m UC UC0093 UC0103 UC01 UC0139 UC0156 UC0187 UC0210 UC0 UC0275 UC0312 UC0375 UC0437 UC0 UC

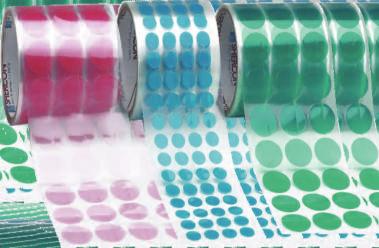

29 PÁSKA POLYESTEROVÁ ZELENÁ PC21 (204 C) Návin 66 m Doporuèeno v procesech prákového lakování i galvanického pokovení Èisté odstranìní, nezanechává stopy Tlouka pásky: 0,05 mm polyesterové pásky 0,037 mm silikonového lepidla PÁSKA POLYESTEROVÁ LUTÁ PC30 (204 C) Návin 66 m Doporuèeno pro prákové lakování Èisté odstranìní, nezanechává stopy Tlouka pásky: 0,05 mm polyesterové pásky 0,037 mm silikonového lepidla PÁSKA POLYESTEROVÁ STROJNÍ PC (204 C) Návin 66 m Doporuèeno pro prákové lakování, galvanizaci i anodizaci Tlouka pásky: 0,1 mm polyesterové pásky 0,037 mm silikonového lepidla Snadné pouití zejména na velké plochy Nezanechává zbytky bìhem odstraòování Barva pásky se mùe liit PÁSKA POLYESTEROVÁ ÈERVENÁ PC11 (220 C) Tlouka pásky: 0,05 mm polyesterové pásky 0,037 mm silikonové lepicí vrstvy Doporuèeno pro prákové lakování i galvanizaci Návin 66 m MODRÁ PC90 (204 C) Tlouka pásky: 0,0 mm polyesterové pásky 0,05 mm silikonové lepicí vrstvy Vhodná zejména pro èlenité povrchy Doporuèeno pro prákové lakování i galvanizaci Návin 66 m 29

30 PÁSKA PRYOVÁ BT (140 C) BT 0 BT 2000 BT 3000 BT 4000 PÁSKA KREPOVÁ KD11 (149 C) Návin 50 m Vysoká kvalita, vysoká tepelná odolnost Snadné odstranìní, nezanechává zbytky lepidla PÁSKA SE SKELNÝM VLÁKNEM PC198 (260 C) Návin 30 m Doporuèeno pro prákové lakování pøi vysokých teplotách Odolná vùèi odìru, velmi trvanlivá Velmi odolná vùèi rozpoutìdlùm, nízká hoølavost PÁSKA POLYAMIDOVÁ è. 22 (260 C) Návin 33 m Doporuèeno pro prákové lakování pøi vysokých teplotách i pro zajitìní zlatých konektorù PCB pøi letování Tlouka pásky: 0,0 mm vrstvy polyamidové pásky 0,037 mm vrstva lepidla PÁSKA SILIKONOVÁ SRT (315 C) íøe mm,4 50,8 76,2 101,6 barva návin m 9,1 9,1 9,1 9,1 Bílá podkladová krepová páska usnadòuje odvíjení a aplikaci. Zùstává pruná a odolává praskání. Silné akrylátové lepidlo drí pásku pevnì na chránìné ploe. Lepidlo po odstranìní pásky nezanechává na dílu stopy. íøe mm tlouka délka mm m SRT SRT0 20 SRT0 30 SRT1 20 SRT1 30 SRT SRT SRT SRT R SRT R 30 èerná edá oranová èervená modrá zelená lutá bílá èervená modrá Doporuèeno pro prákové lakování, anodizaci i galvanizaci Samovulkanizaèní Páska s velmi dobrými vlastnostmi vinutí bez bublin, tvrdá, trvale odolná Vhodná pro montáe potrubí a kabelových svazkù

31 KRUHOVÉ VÝSEKY teplota materiál barva urèeno pro PC PB PR GC KP EZ KD LF TF AF EV AD 204 C 204 C 220 C 260 C 260 C 93 C 149 C 107 C 204 C 148 C 77 C 77 C polyester polyester polyester skelné vlákno polyamid krepový papír krepový papír olovìná fólie teflonová fólie hliníková fólie vinylová fólie vinylová fólie zelená modrá èervená bílá jantarová svìtle lutá svìtle lutá støíbrná bílá støíbrná svìtle lutá svìtle lutá lakování, galvanizace lakování, galvanizace lakování, galvanizace lakování, galvanizace lakování, galvanizace mokré lakování mokré lakování galvanizace, chromování, kadmiování lakování, galvanizace lakování, galvanizace mokré kalování, galvanizace tvrdé i mìkké pokovení Doporuèeno pro prákové lakování i galvanizaci PC90 vhodná zejména pro èlenité povrchy Doporuèeno pro prákové lakování i pro zajitìní konektorù na kartách PC pøi letování Nejlepí tepelnì izolaèní vlastnosti, ohnivzodorná elektrická izolace Doporuèeno prákové lakování Odolné vùèi tryskání a rozpoutìdlùm, vysoká mechanická odolnost, sníená vznìtlivost Snadné odstranìní, nezanechávají stopy Materiál Polyester, olovo, teflon, hliník vinyl, krepový papír, polyamid, skelné vlákno, Prùmìr výseku mm Poèet na roli Pro galvanizaci, chromování, kadmiování i ochrana proti vlhkosti Odolné vùèi kyselinám Vedou elektrický proud a teplo Odolné vùèi vìtinì chemikálií Pro lakování nebo galvanické pokovení Odolné proti ohni Chrání pøed vlhkostí a chemikáliemi Vedou teplo a el. proud Odolné vùèi chemikáliím Ideální pro tvrdé i mìkké pokovení Po pøilepení pevnì drí na místì Odolné proti odìru 31

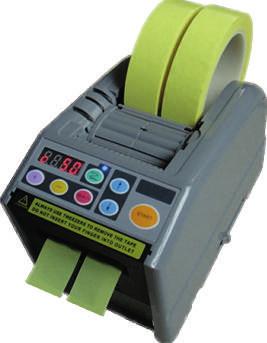

32 AUTOMATICKÁ ØEZAÈKA PÁSEK íøka pásky a 60mm 2 pásky mm (max) vedle sebe Nastavení 6ti rùzných délek na A,B,C,D,E,F,G Pøi porue hlásí displej chybu a její druh. Dávkuje i pásky bez lepidla. Dodává se i s rùznými modifikacemi napø. nastavení nìkolika rozmìrù na cyklus A, cyklus B atd. Rychlejí a pøesnìjí. Dávkuje pruhy pásky od 20 do 999 mm íøka pásky 8 do 50 mm. JEDNORÁZOVÉ TEPLOMÌRY teplota ( o C) od do 37, , Samolepicí = rychlá aplikace Pøesnost mìøení ± 1% Reakèní èas cca 2 sekundy Splòují poadavky REACH, WEEE a RoHS FÓLIE NA OCHRANU KABIN PØI MOKRÉM LAKOVÁNÍ Transparentní tenká samolepicí fólie pro ochranu kabin pøi mokrém lakování Oznaèení AAP1970 íøka mm, délka m 32

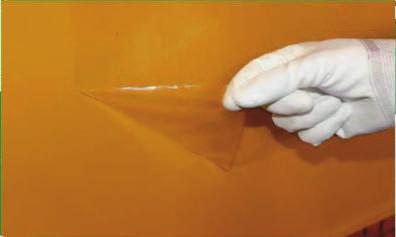

33 TEKUTÉ MASKOVÁNÍ áruvzdorný ochranný sloupatelný nátìr na vodní bázi. Zasychá do podoby tenkého filmu kopírujícího kontury podkladu. Tvoøí ochrannou vrstvu na kovech, skle i keramice. Zabraòuje nalakování, krábancùm a odìru. Lze ho snadno odstraòovat z povrchu bez zanechání zbytkù. Tento film je nesmírnì dùleitý pro ochranu pøedmìtù procházejícími vysokoteplotní cykly, pro ochranu pøed postøiky, neèistotami, atd. lze aplikovat tìtcem, váleèkem, ponoøením do prostøedku nebo airless sprejem. Doporuèená teplota prostøedí pro aplikaci je v rozsahu 7 C a 37 C pøi nízké vlhkosti. Minimální doporuèená vrstva je 0,21mm mokrého filmu. se odstraòuje sloupnutím. Obsahuje transparentní modrou barvu pro snadnou vizuální kontrolu nanesení. S odpadem se nakládá jako s jinými zaschlými nátìrovými pøípravky. Vydatnost: 4m 2 /l pøi tlouce µm.vytvrzuje se odpaøením vody na transparentní modrý povlak. Doba vytvrzení: 1 6 hodin podle okolního prostøedí. Neobsahuje VOC. Sloupatelné nátìry lze také doporuèit pro pouití na háky pouívané pøi vytvrzování vypalovaných ù. funguje nejlépe pøi teplotách nad 5 C. Analýza filmù prostøedku pøi rùznì vysokých teplotách: 540 C oehne se a spálí 350 C zaène se spalovat, film OK ale køehký 300 C film OK, mírná zmìna barvy C film srovnatelný s 15@300C C ádná zmìna, vynikající film C ádná zmìna, vynikající film C ádná zmìna, vynikající film Tekuté maskování pro galvanické pokovení, eloxování, chemické omílání zaloené na polymerech vinylu, které se dá po pouití snadno sloupnout. Poskytuje ochranu dvìma zpùsoby: nanesením tenké odolné flexibilní vrstvy zabraòuje korozi výrobku, kterou zpùsobuje elektrolytický proces nebo pøítomnost kyslíku generovaného z vody. Navíc silná vrstva poskytuje poskytuje fyzickou ochranu proti pokození, odøení a také vysokou ochranu proti kyselinám nebo zásadám. je uiteèný pro ochranu výrobkù bìhem letìní, manipulace a dlouhodobém skladování. Je odolný a stabilní v horkých roztocích do C. Velmi rychle schne (zpravidla staèí hodina pøi pokojové teplotì) a odolává vìtinì chemických reakcí bìnì probíhajících pøi eloxování nebo galvanizaci. Vytvrzený film není lepkavý a nelepí se sám na sebe nebo na jiné pøedmìty. Nanáí se tìtcem na povrch výrobku nebo ponorem. Schnutí urychlíte proudìním vzduchu nebo zahøátím lampou na cca 40 C. Zaschlý je nehoølavý. Pokud chcete sníit viskozitu výrobku LiquidMask, mùete jej naøedit acetonem. Po pouití tenký film jednodue sloupnete. Dalí loupatelné nátìry: lakovací kabiny, prùmyslové podlahy, UV maskovací nátìr, ochrana materiálù pøi laserovém pálení a znaèení, a ochrana pøi skladování a dopravì, ochrana sklanìných ploch, ochrana akrylátù, polystyrenu a dalích plastù. 33

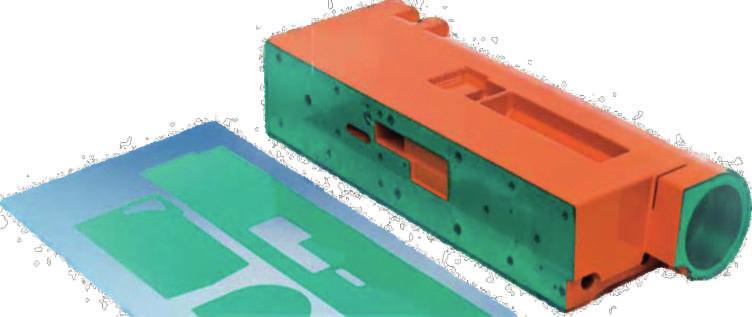

34 VÝSEKY PRO PLONÉ MASKOVÁNÍ Z PÁSEK NA PODKLADOVÉ NOSNÉ FÓLII Standardní výrobky ze zelené pásky PC21(204 C) Tvar ètverce nebo obdélníku Tvary mezikruí (donut) Pro prákové lakování i galvanické pokovení Ploné maskování na míru Tvar podle Vaí výkresové dokumentace i obkresleného tvaru Zkuební vzorky zdarma 1. Zakryjte výrobek 2. Sejmìte perforovaný køí 3. Nalakujte a zkontrolujte výsledek MASKOVÁNÍ NA MÍRU ZE SILIKONU, EPDM Pokud se na správné chránìní nehodí nìkterý ze standardních výrobkù z naí nabídky, navrhneme a vyrobíme pro Vás maskování, které bude pøesnì odpovídat poadavkùm na chránìní výrobku podle Vaí specifikace. Nabízené materiály: silikonová pry, EPDM, neopren, viton 34

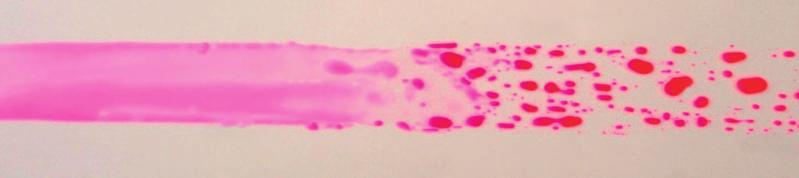

35 KONTROLA KVALITY ODMATÌNÍ Rychlé a snadné ovìøení povrchového napìtí na pevných materiálech Sledování kvality pøedúpravy, èitìní a odmatìní Stanovení èistoty povrchu a jeho aktivace Kontrola kvality materiálù na vstupu a výstupu 10 ml lahvièky mají víèko s aplikaèním tìteèkem Fixy s ventilkem zamezujícím vysychání Náhradní filcové pièky k dispozici Bezpeèné není nutné znaèení (GHS/REACH/GefStoffV) Rozsah mìøení 28 72mN/m Patent è. EP B1 Nekodné pro ivotní prostøedí Oèitìný povrch, barva zùstává ve stejnomìrné vrstvì Neoèitìný povrch, barva vytváøí kapky 35

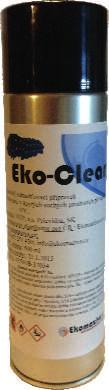

36 ODMAOVACÍ KAPALINY Eko-wash OP/P/6 Tenzidový odmaovací a pasivaèní prostøedek OP/P/6 se vyznaèuje výborným odmaovacím úèinkem. Pouívá se na odmaování kovových výrobkù a zároveò chemicky pasivuje povrchovou vrstvu kovu v tlouce cca 2 4 mikrony. Tato vrstva kovu je potom zvlá vhodná pro následnou povrchovou úpravu prákovými epoxidovými polyesterovými vypalovacími barvami øady RAL nebo jiný typ povrchové úpravy. Pouívá se v koncentracích 4 8% pøi teplotách 20ºC 70ºC Eko-wash OP/12 Ve vodì rozpustný tenzidový odmaovací pøípravek OP/12 se vyznaèuje výborným odmašťovacím účinkem. Používá se v koncentracích 2 8% při teplotách 20ºC 80ºC. Vyrábí se také ph neutrální (ph 7,05) pod m pro odmaování hliníku Eko-wash OP Polar Pøípravek OP Polar má vynikající odmaovací úèinek a nahrazuje dosud pouívané toxické odmaovací prostøedky. Velmi rychle se odpaøuje. Je plnì kompatibilní s vìtinou kovù a materiálù pouívaných v prùmyslu. Lze jej vyuít i jako rozpoutìdlo a øedidlo. Odmatìný povrch je suchý bìhem 20 sekund. Eko-wash OP/C Pøípravek OP/C má výborný odmaovací úèinek a nahrazuje dosud pouívané toxické odmaovací prostøedky jako jsou trichloretylen, tetrachlor etylen, petropal, technické benzíny apod. Neobsahuje mechanické neèistoty ani vodu a není jí øeditelný. Rychle se odpaøuje. Pøípravek je plnì kompatibilní s vìtinou kovù a materiálù pouívaných v prùmyslu. Zabezpeèuje krátkodobou ochranu proti korozi po dobu 4 a 6 týdnù Eko-wash OP Total Bezvodý organický univerzální odmaovací pøípravek OP Total se vyznaèuje výborným úèinkem a nahrazuje dosud pouívané toxické odmaovací prostøedky, jako jsou trichloretylen, tetrachlor etylen, petropal, technické benzíny apod. Jeho základem je bezvodá smìs nízkoaromatických ropných frakcí uhlovodíkù obsahující zulechující pøísady. Zabezpeèuje krátkodobou ochranu proti korozi po dobu 4 a 6 týdnù Eko-clean Univerzální, vysokoúèinný, bezoplachový prostøedek na odmaování a èistení vech druhù povrchù ve strojírenství a opravárenství. Odstraòuje olejové usazeniny, mastnotu, prach a rùzné jiné neèistoty. Po odmatìní nezanecháva ádne zbytky. Vyznaèuje se vysokým èistícím úèinkem a okamitou odpaøitelností. 36

37 HÁKY Z TAENÉ OCELI Ø1,2 3 mm 11 mm Ø1,2 3 mm 17 mm Ø1,2 3 mm 20 mm Ø3,5 6 mm 20 mm Ø 1,2 mm Ø 1,5 mm Ø 2,0 mm Ø 2,5 mm Ø 3,0 mm Ø 4,0 mm Ø 5,0 mm Ø 6,0 mm 50 mm mm mm mm mm mm mm mm mm mm mm mm dle obj. 550 mm dle obj. 600 mm dle obj. 700 mm dle obj. dle obj. 800 mm dle obj. dle obj. 900 mm dle obj. dle obj. 0 mm dle obj. dle obj. 1 mm dle obj. dle obj. dle obj. dle obj. dle obj. dle obj. dle obj. dle obj mm dle obj. dle obj. dle obj. dle obj. dle obj. dle obj. dle obj. dle obj. Max. nosnost * 1,5 kg 4 kg 6 kg 8 kg 16 kg 30 kg 50 kg 65 kg * Max nosnost je poèítána na standardní háky s dvojitým ohybem (è. 3); A R L Ø 1,2 3 mm 6 mm Ø 1,2 3 mm 8 mm 10 mm 14 mm Ø 1,2 3 mm 11 mm 18 mm Ø 1,2 3 mm 12 mm 18 mm Ø 3,5 6 mm 12 mm 21 mm 37

38 délka HÁKY Z TAENÉ OCELI Ø 8 mm Ø 10 mm Ø 12 mm Ø 13 mm 150 mm dle obj. dle obj. 200 mm 50 dle obj. dle obj. 300 mm 50 dle obj. dle obj. 400 mm 50 dle obj. dle obj. mm 50 dle obj. dle obj. 600 mm 50 dle obj. dle obj. dle obj. 700 mm 50 dle obj. dle obj. dle obj. 800 mm 50 dle obj. dle obj. dle obj. 900 mm 50 dle obj. dle obj. dle obj. Max. nosnost * 90 kg 165 kg 245 kg 315 kg * Max hmotnost je poèítána na standardní háky s dvojitým ohybem (è. 3); a je mylena jako vodítko pro výbìr háku. Ø8 mm Ø10 mm Ø12 mm Ø13 mm A B Ø 8 mm Ø 10 mm Ø 12 mm Ø 13 mm 30 mm 40 mm 40 mm 40 mm 16 mm 32 mm mm 50 mm mm 60 mm 35 mm 65 mm R L Vedle naich standardních plochých hákù vyrábíme háky s otoèením o 45, 90 a 180 nebo s otoèením o poadovaný úhel a v poadované délce. Podle poadavku vyrábíme také jiné tvary, napøíklad s radiusy, pøímými úhly a podobnì. V-háky z drátu ètvercového prùøezu SQV SQV SQV SQV 4 SQV SQV SQV 6 SQV SQV SQV 8 SQV SQV SQV 12 SQV SQV SQV 16 SQV SQV SQV 20 SQV SQV SQV 24 prùmìr drátu mm 3,0 4,6 6,4 3,0 4,6 6,4 3,0 4,6 6,4 3,0 4,6 6,4 3,0 4,6 6,4 3,0 4,6 6,4 3,0 4,6 6,4 délka mm Háky Ultrabake jsou urèeny pro prákové i mokré lakovny. Vyrábí se z vysoce kvalitní kalené pruinové oceli, která v lakovnách odolává opakovanému zahøívání ve vypalovacích pecích a to beze ztráty mechanických vlastností. Tyto háky mají vynikající zátìovou charakteristiku (viz. tabulka). Mohou být navaøovány na závìsy a jsou dodávány v iroké paletì tvarù a rozmìrù. 6,4 4,6 3,0 1,9 1,6 1,1 Tabulka zatíení V hákù 4.3 kg 1.8 kg 8 kg 24 kg 75 kg Hmotnost (kg) kg 38

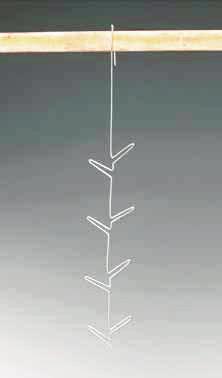

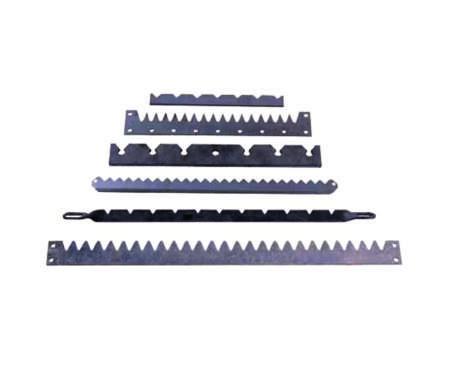

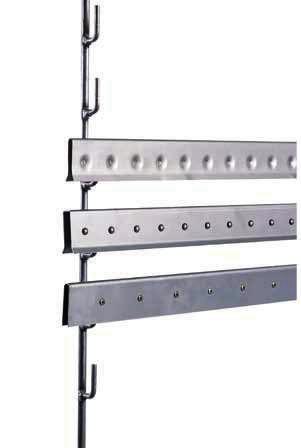

39 ZÁVÌSY Odstupòované závìsy se závìsnými profily. Prùmyslový závìsný systém Universal s rùznými pøíènými dráky. Tyè pro vymìnitelné standardní háky,z háky atd. Závìs pro vymìnitelné háky Rozteè podle poadavku 39

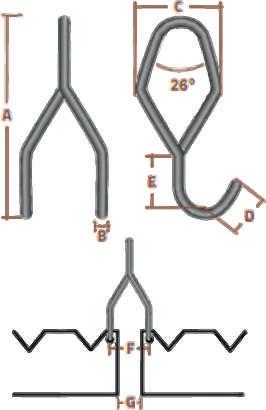

40 B C ZÁVÌSY Rozmìry (mm): A B C D E F G , standardní model. Vyrábí se také dle poadavku zákazníka. CLIPS 1: Tluka 3,0mm CLIPS 2: Tlouka 1.5mm Standardnì pro trubky v rozmìrech 18 38mm a plechy 2 3,5 mm. Tlouka 2 mm. Poloka rozmìry (mm) A B C GH M3x GH M4x GH M5x GH M6x GH M8x GH M10x GH M12x GH M14x GH M16x GH M18x GH M20x GH M24x UNIV1 UNIV2 UNIV3 UNIV4 pro spojení dílù pøi pouití univerzálního rámu. A Oznaèení: 2KL mm Oznaèení: 2KL mm Oznaèení: 2KL mm Oznaèení: 2KL mm Oznaèení: 3KL mm 50,0mm Oznaèení: 3KL mm 66,5mm Oznaèení: 3KL mm 75,0mm Oznaèení: 3KL mm,0mm A B A D 40

41 ZÁVÌSY Poloka rozmìry (mm) A B C RS M3x RS M4x RS M5x RS M6x A RS M8x RS M10x RS M12x C B Pøímý závìs umoòuje maximální axiální pohyb závìsných hákù. Standardní velikosti pro háky o prùmìru 3.0mm 5.0mm a robustnìjí model pro háky o prùmìru 6.0mm 8.0mm. Dodává se s nebo bez namontovaného horního háku. pro vnìjí uchycení. K pouití hlavnì pro hliníkové profily. 41

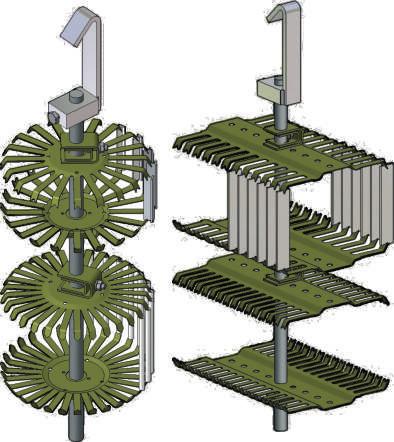

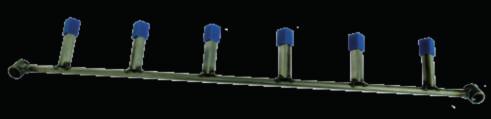

42 C B A A ZÁVÌSY Tyèe pro univerzální rámový systém Oznaèení: IND StMG Patentovaný design è.: firmy Epifatech chránìnými silikonovými krytkami. Oznaèení: IND StRL Oznaèení: IND StRS KRYTKY SILIKONOVÉ NA ÈTVERCOVÉ PROFILY (315 C) SQ9,5x9,5x17,5 SQCx19 SQ19,5x19,5x20 A A A B C 9,5 22,0 19,5 17,5 16,0 18,5 20,5 400 Zahnuté ipky 45º 1,5mm Oznaèení: IND PSB Zahnuté ipky 45º 2,0mm Oznaèení: IND PSB45 2,0 Zahnuté ipky 45º 3,0mm Oznaèení: IND PSB45 3,0 Pøímá ipka 1,5mm Oznaèení: IND PSP 1.5 Pøímá ipka 2,0mm Oznaèení: IND PSP 2,0 Pøímá ipka 3,0mm Oznaèení: IND PSP 3,0 Zalomená ipka 1.5mm B Oznaèení: IND PSS1,5 B Zalomená ipka 2,0mm Oznaèení: IND PSS2,0 42 A Zalomená ipka 3,0mm Oznaèení: IND PSS3,0

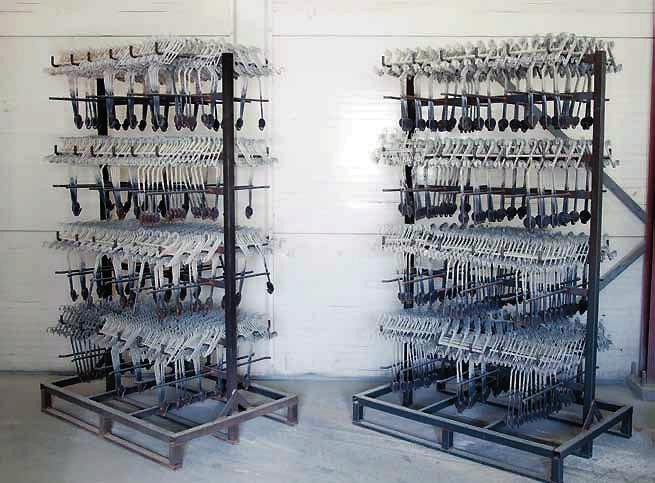

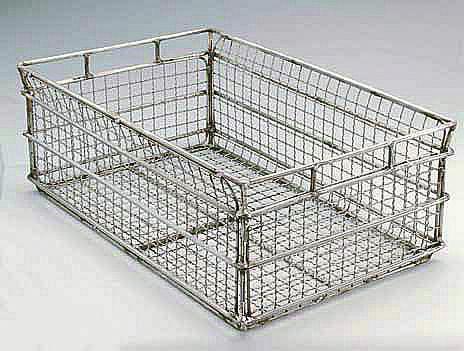

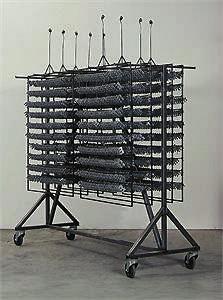

43 SKLADOVACÍ VOZÍKY Vozíky jsou vyrábìny podle poadavkù zákazníka Vyrábí se na zakázku v poadovaných rozmìrech, zpravidla z nerezi nebo chemicky odolné nerezi 43

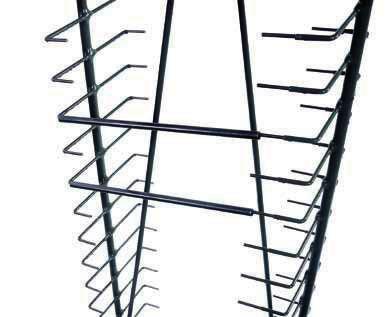

44 ZÁVÌSY PRO GALVANIZACI, ELOXOVÁNÍ, FOSFÁTOVÁNÍ. Pevný rám pro niklování a chromování. Rám mùe být vyroben s odnímatelnými pøíènými tyèemi, které jsou uchyceny na závit pro nejlepí moný kontakt. Pøizpùsobený závìs s vestavìným roubem pro niklování a chromování. roubové dráky pro desky a ploné spoje. Kruhový drák pro niklování a chromování. 44

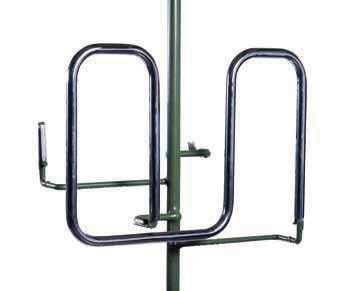

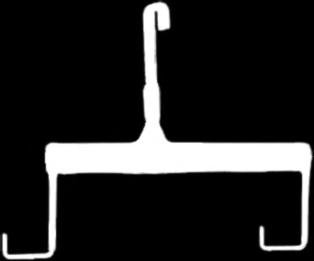

45 ZÁVÌSY PRO GALVANIZACI, ELOXOVÁNÍ, FOSFÁTOVÁNÍ Závìsy na potrubí pro zinkovací a niklovací linky Závìsy pro chromovací jednotky (speciální øeení) Zakázkové závìsy na potrubí Konstrukce nikl / chrom Poplastované závìsy z mìdi Ocelová svorka pro obvodové desky atd. celý díl je poplastovaný. Kompletní olovìná anoda pro chromovou lázeò 45

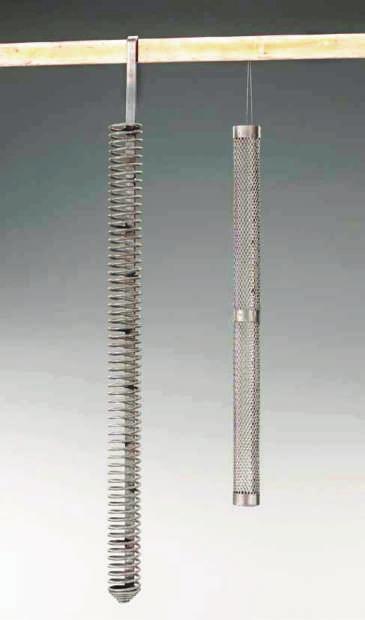

46 TITANOVÉ ZÁVÌSY PRO ANODICKOU OXIDACI Vyrábí se jak standardní rozmìry a tvary tak i na zakázku. Titanové rouby, matky a podloky poloka TE S TE S DE DI S M M M M M M M M S TE TE S DE DI S Dalí rozmìry na základì poadavku 46

47 ZÁVÌSY PRO GALVANIZACI, ELOXOVÁNÍ, FOSFÁTOVÁNÍ mají mnoho zpùsobù provedení rùzné díly pro pro zinkové koule z titanu (zakázková výroba) Výrobky dole z leva: roubový závìs pruný závìs univerzální titanový závìs pro anodizaci (pro kruhové výrobky) univerzální titanový závìs pro anodizaci (pro duté výrobky) titanový závìs pro anodizaci. Standardní velikosti 35, 55 a 65 mm Vnitøní prùmìr (mm): 120;116; 48; 45; 31; 28;

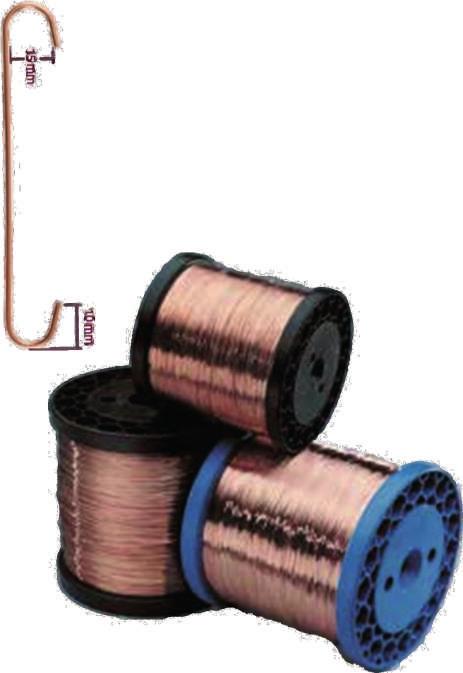

48 ZÁVÌSY PRO GALVANIZACI, ELOXOVÁNÍ, FOSFÁTOVÁNÍ z lité mosazi s vnitøním závitem (M6 M16) Pøizpùsobeno pro rùzné druhy uchycení. Huvud4 Huvud5 Poloka A (mm) B (mm) Huvud Huvud Pro proud A a 1200A pro galvanizaci. Pouitelné samostatnì nebo vestavìné do závìsù. Cu 40x2.0 40x2.0 0 Cu 40x3.0 40x3.0 2 Cu 50x2.0 50x2.0 0 Cu 50x3.0 50x3.0 2 Cu 60x2.0 60x2.0 0 Cu 60x3.0 60x3.0 2 Cu 70x2.0 70x2.0 0 Cu 70x3.0 70x3.0 2 Cu 80x2.0 80x2.0 2 Cu 80x3.0 80x3.0 1 Cu 90x2.0 90x2.0 2 Cu 90x3.0 90x3.0 1 Cu x2.0 x2.0 2 Cu x3.0 x3.0 1 Cu 120x x2.0 2 Cu 120x x3.0 1 Cu 150x x2.0 2 výrobkù na zavìování a pøichycení Standardní rozmìry :0,5; 0,7 a 1.0mm. 48

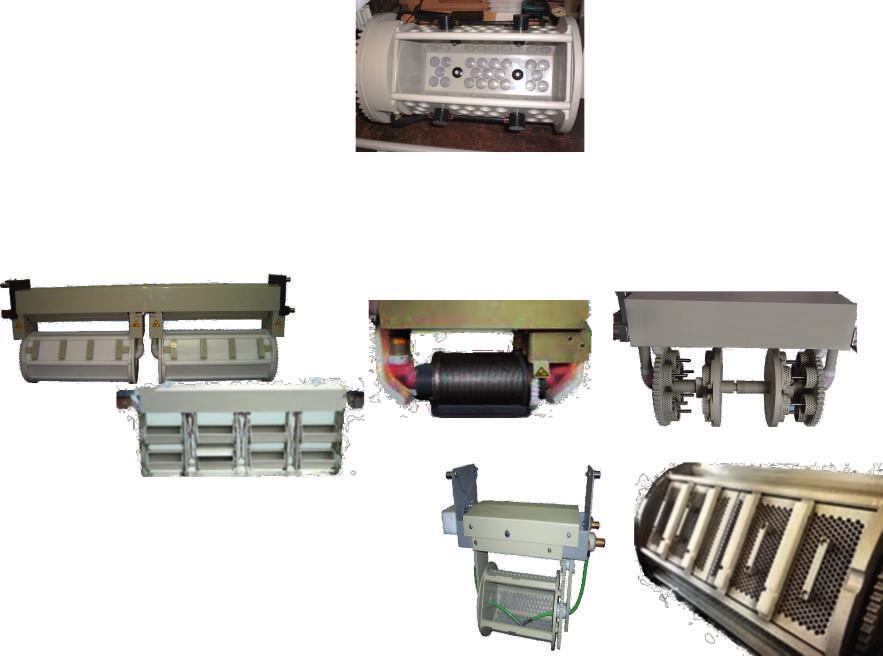

49 MALÉ GALVANIZAÈNÍ BUBNY vsádka (kg) Rozmìry a hmotnosti Perforace kruhové Ø 1/1,5/2,0/3,0 buben íøka (mm) délka (mm) íøka (mm) celá jednotka délka(mm) výka (mm) vlastní hmotnos t(kg) 1, , , , , , , , ,5 14, , , , ,3 Výmìnná sítka:0,/0,4x0,4/0,4/1x1/2x2 Motor 12 V GALVANIZAÈNÍ, LETICÍ A FOSFÁTOVACÍ BUBNY Vnitøní galvanizaèní buben Pro pokovení malých dávek zboí Buben se zboím se vkládá do velkého galvanizaèního bubnu. Materiál: edý PP, nerezové rouby Standardní vnitøní prùmìry 50 a mm. Délka dle poadavku Sítové zátky do bubnù Prùmìr 23 mm: rastr 0,4x0,4 a 3x3 mm Prùmìr 40 mm. Rastr 1x1 a 8x8 mm 49

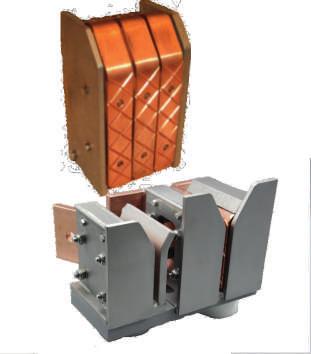

50 KONTAKTNÍ A ÈISTICÍ LÙKA Horní kryt pøímý bez vyhnutí 238 mm mm mm 50

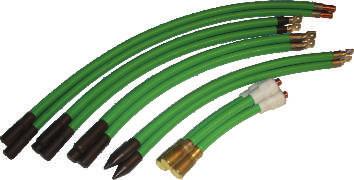

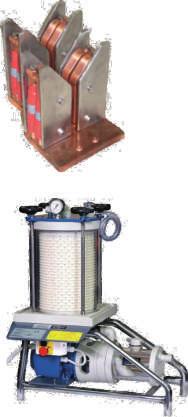

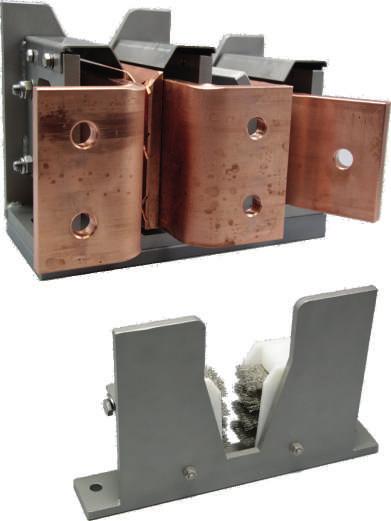

51 KONTAKTNÍ A ÈISTICÍ LÙKA na elektrovodná lùka, roubované vodivé spoje v závìsech a podobnì na lepí pøevod el. proudu a sníení pøechodových odporù. 51

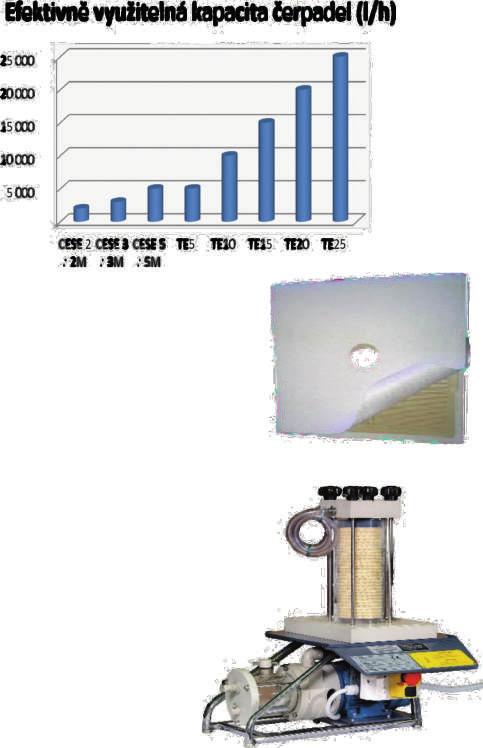

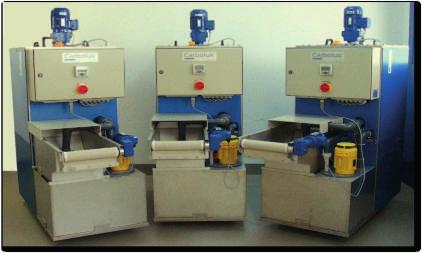

52 FILTRAÈNÍ ÈERPADLA Design a výroba filtračních čerpadel pro galvanické a chemické procesy. Kadá souèást filtraèního èerpadla je vyrábìna soustruením a frézováním z polypropylenu, PVC, desek a tyèí z nerezové oceli 316L.. Více ne 30 let zkueností v oblasti galvanických technologií, robustnost jednotlivých souèástí a konstrukce filtrační jednotky jsou zárukou trvanlivosti a vysokého stupně filtrace (< 1 ɳm) a umožňují tak OMG di Gibogini nabízet vysoce kvalitní filtrační čerpadla pro galvanické a chemické procesy s vysokým stupněm filtrace. Od roku 2009 je firma dritelem certifikátu ISO Pouití èerpadel niklování kyselý/alkalický mìdìní kyselý/alkalický zinkování kyselý/alkalický kadmiování alkalický cínování kyselý/alkalický zlacení kyselý/alkalický Støíbøení alkalický mosazení alkalický 52

53 FILTRAÈNÍ ÈERPADLA Efektivnì vyuitelná kapacita (l/h) Kapacita èerpadla (l/h) Výkon motoru (kw) 0,35 0,55 0,75 Filtraèní plocha M2) 0,2 0,8 1,22 Efektivnì vyuitelná kapacita (l/h) Kapacita èerpadla (l/h) Výkon motoru (kw) 0,7 1,5 2,2 4 5,5 Filtraèní plocha M2) 2,7 4,5 6, Pøi výrobì filtraèních èerpadel jsou pouity chemicky odolné materiály nebo materiály odolné proti kyselinám a kodlivým látkám obsaeným v elektrolytických lázních. Tìlo èerpadla a obìné kolo jsou vyrobeny z polypropylenu (Moplen), mechanická ucpávka z karbidu køemíku. Filtraèní èerpadla øady CESE, oznaèená písmenem "M", jsou vybavena magnetickým èerpadlem bez mechanické ucpávky. Tato konstrukèní vlastnost umoòuje pouití èerpadel CESE M pøi filtraci zlaticích a støíbøicích lázních. Filtraèní èerpadlo je vybaveno tøífázovým elektrickým motorem. Stupeò ochrany (IP): 55. Souèástí dodávky jsou 4 m chemicky odolného gumového potrubí. Filtr je tvoøen válcem z prùhledného plastového materiálu ve kterém je obsaena filtraèní jednotka. Filtraèní jednotka má vrstvenou strukturu, øada dvojitých filtraèních kartonù se støídá s diskovými vlokami. Stupeò filtrace: <1 mm V pøípadì zvlátních filtraèních potøeb mùe být poadováno èitìní elektrolytického roztoku aktivním uhlím. Pro tyto úèely se filtr zámìrnì sytí prákovým aktivním uhlím. 53

54 VYMRAZOVÁNÍ SOLÍ Z GALVANICKÝCH LÁZNÍ Vlastní patentovaný systém umoòuje odstranìní rùzných kodlivých produktù rozkladu z rùzných elektrolytù a procesních roztokù. Díky zajitìní optimální stabilizace média je zaruèena kvalita výrobkù. Sráení: uhlièitanù, síranù a chloridù. Typické aplikace: výkvìty uhlièitanù, síranù a chloridu sodného Optimální a konstantní kvalita roztokù Delí ivotnost láznì Nií reklamace Nií náklady na energii Efektivní vyuití chemikálií Ménì odpadních vod Konstantní parametry Provoz bez pøeruení Nízké náklady na práci (stroj je automatický) Ménì údrby na výmìníku tepla Dodrování poadavku DIN 9002/9003 Rychlá návratnost investice zpùsobené krystalizací solí, uhlièitanù a síranù. Systém Carbolux nabízí monost kontinuálního odstraòování solí bez nutnosti pøeruení výroby, pøeèerpávání lázní, dalích skrytých nákladù pøi manupulaci a nakládání s odpady. Extrémnì vysoké náklady na elektøinu kvùli pouití vyího napìtí Nízké vyuití elektøiny kvùli delím èasùm v lázních a sníené tlouce vrstev Hrubý povrch povlakù Nerovnomìrná tlouka vrstvy na výrobku Vysoké vynáení láznì z dùvodu viskozity Slabá rozpustnost anody, nebezpeèí barvení Vyí teplota láznì Potøeba lepího chlazení Ucpané výmìníky tepla a èerpadla Technologie kontinuálnì vymrazuje uhlièitany a sírany tak, e èást láznì se pøevede do zásobníku jednotky a ochladí na pøesnì definovanou teplotu. Vyèitìná lázeò se automaticky vrací do vany, krystaly odpadních látek zùstávají na pásu filtru a sbírají se v zásobníku. ivotnost procesních kapalin se exponenciálnì prodlouí pøi její konzistentní kvalitì. Obrovské úspory v oblasti spotøeby elektrické energie a chemikálií zaruèují rychlou návratnost investice. slouí k oddìlení uhlièitanu sodného z rùzných kapalin pomocí vymrazování. Poloautomatická jednotka z nerezové oceli tøídy V2a,izolovaný chladicí zásobník 220 l s naklánìním, polypropylénový zásobník na odpad, chladicí kompresor s R404 A, kryt s inspekèním otvorem, snadné otevírání, automatické vypnutí míchadla pøi otevøení, digitální øízení chlazení a míchání, indikace naplnìní výkovì seøiditelný podstavec, maják pro signalizaci zahájení provozu, perforovaný zásobník úkapù, vypoutìní nerezovým ponorným èerpadlem, filtraèní vak vèetnì koe a kolový vozík s odkapávací nádobou. 230V rozvadìè s kontrolou teploty. Odstraní a 150 kg za 24 h, Rozmìry: prùmìr: 685 mm, výka: 1 mm, hmotnost 120 kg. 54

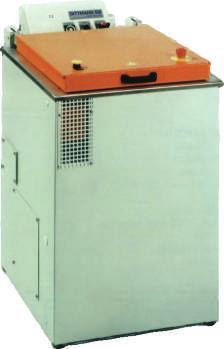

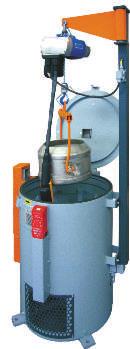

55 ODSTØEDIVÉ SUIÈKY Pro suení vlhkého zboí bez skvrn po oplachu ve vodì. Konstrukce z odolné lakované oceli, vrchní èást z nerezové oceli a servisní kryt na pøední stranì. Vzhledem k velmi úèinnému tlumièi rotoru bìí stroj velmi stabilnì a nejsou pøenáeny vibrace do podlahy. Proto není nutná montá do podlahy, povrch podlahy zùstává nepokozený. Vlhké zboí je suené uvnitø odnímatelného koe z nerezové oceli. Koe jsou k dispozici s otvory pro 1; 2 nebo 3 mm. Pro choulostivé a malé zboí jsou k dispozici speciální koe a vloky do koù. Proces suení se spustí automaticky po zavøení víka. Nastavitelná rychlost otáèek umoòuje suení i tìch nejjemnìjích dílù. Cirkulace horkého vzduchu pomáhá urychlit proces suení. Po zastavení rotoru se víko samo otevøe a ukonèení procesu suení je viditelné i z dálky. Suièky mohou být vybaveny termostatickou regulací. Pro odstøedivé suièky Cadica se vyrábí rùzné typy koù. Rozmìry rotoru 450 Ø x 320 mm 200 Ø x 200 mm 235Ø 200 mm Rozmìry koe 430 Ø mm 185 Ø mm 220 Ø mm Max. Vsádka 50 kg (alt. 75 kg) 1 6 kg 1 10 kg Variabilní rychlost min min min 1 El. topení 3 kw a 4 kw 650 W 1300 W Celkový pøíkon 400V AC, 50 Hz 230 V AC, 50 Hz 230 V AC, 50 Hz Rozmìr pro instalaci 670 x 900 mm 4 x 585 mm 475 x 630 mm Výka 1035 mm 915 mm 915 mm 55

56 ODSTØEDIVÉ SUIÈKY Výtok kapaliny s reduktorem Topení 6 kw Dodateèné topení Prodlouený pøipojovací kabel ovládání Pøídavné topení 6 kw (pouze pro odstøedivku s ohøevem) Ovládání topení podavaèem pro odstøedivky s topením ( H) Ovládání topení podavaèem pro odstøedivky s dvìma topeními Plynulá regulace teploty pomocí PT; pro odstøedivky s topením ( H) Plynulá regulace teploty pomocí Pt; pro odstøedivky s dvìma topeními ( 2H) Plynulá regulace otáèek vèetnì digitálního displeje Zpomalení rozbìhu a brzdìní (rozbìh 20% brzdìní. 50%). Pro jemné díly Otevírání a zavírání víka na dvouruèní ovládání na samostatném stojanu pro stroje s elektropneumatickým ovládáním víka. 56 Topení ne 6 kw ne 6 kw Vsádka 50 kg 50 kg kg kg Objem 20 l 20 l 45 l 45 l Buben ø ø 400 mm ø 400 mm ø mm ø mm Výka bubnu 260 mm 260 mm 330 mm 330 mm Otvor bubnu ø ø 300 mm ø 300 mm ø 400 mm ø 400 mm Manipulace ruèní ruèní zvedák zvedák Perforace bubnu ø 2 mm ø 2 mm ø 3 mm ø 3 mm Napájení 10 A 22 A 13 A 23 A Pøíkon motoru kw kw 2 3 kw 2 3 kw Otáèky motoru 980 min min min min 1 Stroj ø ø 700 mm ø 700 mm ø 800 mm ø 800 mm Celková výka 935 mm 10 mm 1065 mm 1140 mm Zvedací svorka pro uchycení bubnu Zaøízení bez elektrického zvedání bubnu Elektrický zvedák kg kompletní s èlánkovým øetìzem Elektro pneumatické bezpeènostní víko, víko musí být uzavøeno ruènì. Normální S235 se zvedákem Perforovaný buben z nerezové oceli X5CrNI18 10 (1.4301) Malá kueková vloka Dlouhá kuelová vloka Minimální perforace (moné 4 2 mm), 0,5 mm / ocel Minimální perforace (moné 4 2 mm), 0,5 mm / nerezová ocel Sada zvedáku pro zvedání bubnu se zvedacím popruhem (pouze pro Z400 a Z400H) Topení ne 6 kw ne 6 KW Vsádka 150 kg 150 kg 300 kg 300 kg Objem 85 l 85 l 135 l 135 l Buben ø ø 600 mm ø 600 mm ø 700 mm ø 700 mm Výka bubnu 410 mm 410 mm 450 mm 450 mm Otvor bubnu ø ø mm ø mm ø 550 mm ø 550 mm Manipulace zvedák zvedák zvedák zvedák Perforace bubnu ø 4 mm ø 4 mm ø 4 mm ø 4 mm Napájení 10 A 19 A 15 A 24 A Pøíkon motoru 2 3 kw 2 3 kw 2,5 3,5 kw 2,5 3,5 kw Otáèky motoru 750 min min min min 1 Stroj ø Zvedací zaøízení Bezpeènostní zámek víka Rám pro uchycení bubnu ø 900 mm ø 900 mm ø 0 mm ø 0 mm Celková výka 1155 mm 1245 mm 1185 mm 1275 mm

57 CHEMIKÁLIE PRO GALVANIKU vysoce lesklý kyselý (sulfátový) proces; lesklý kyselý (sulfátový) speciální proces pro electrické kontakty, velmi snadná rozpustnost (nízkoorganická). Obchodní znaèky: TIN MET, TIN MET EVO. lesklé zlacení v málo kyselém procesu, mnoho slitin a barev; zlacení v málo kyselém a neutrálním procesu, mnoho slitin a barev. Èisté zlato a slitiny zlata málo kyselý proces pro elektronický prùmysl. Obchodní znaèky: AUROBRIGHT; AUROSENE; AUTRANEX a PUR GOLD. katalyzátor a sniování výparù pro Chrom 6+, dekorativní proces s nízkou koncentrací CrO3. èistì modrý dekorativní tøívalentní chrom. Vysoká rezistence k SST tøívalentního chromu duplex chrom. Obchodní znaèky: CHROME; CATALYST ; DEFOAM CR NF; STAR WHITE CHROME. alkalické kyanidové i bezkyanidové, kyselé zinkování s aditivy pro bubnové a závìsové procesy. Obchodní znaèky: ALCABRIGHT ZN, STAR ZINC. : alkalické kyanidové, nízkoalkalické bezkyanidové, kyselé technické. Obchodní znaèky: CUPROSPEED, CUPPROSTAR. : láznì pro lesklý a saténový nikl, závìsové i bubnové procesy. fosfátování oceli pøed lakováním, mikrokrystalické zinkové fosfátování bubnové, zinkové fosfátování ve sprejovém tunelu. Obchodní znaèky: IROMCOAT AL, PHOS ZINC 48, FOSFOPAINT 21. antická patina pro mìï, mìï, støíbro, ocel. Elektrolytická zbraòová èerò. (Niklová a bez niklu) ocel a èernìní oceli za tepla i za studena. Obchodní znaèky: LACK ANTIQUE; BRONZE ANTIQUE; PATINIT a PATINIT BLACK; COPPEROLD; SILVEROLD; IRONBLACK; NIBLACK a SUPER NIBLACK. alkalické pøípravky pro odstranìní olejù, pøípravky s omezeným pìnìním pro sprchové èitìní, kyselé pøípravky pro bubnové èitìní pøi nízkých teplotách. Pøípravky pro elektrolytické èitìní. Obchodní znaèky: ULTRACLEAN, SOILCLEAN, SPRAYCLEAN, CLEANOXID, FERROCLEAN. øada pøípravkù PROMET pro úplnou metalizaci vèetnì èitìní, pøípravy, akcelaraci, pokovení. Chemické letìní, deoxidace, zinkování pøed mìdìním, chromová pasivace. Obchodní znaèky: ALLUDEOX, ALLUMINIUM ZINCATE, ALLUCOAT, PROFISEAL. pro zinek: klasická pasivace hexavalentním chromem: bílá, modrá, lutá, lutá duha, èerná a zelená. klasická posivace tøívalentním chromem pro kyselý zinek, alkalický zinek a zinkové slitiny: bílá, modrá, lutá, lutá duha, èerná. tøívalentní chrom v nanotechnologické pasivaci pro kyselé a alkalické zinkování. Obchodní znaèky: SILVERCOAT; GOLDCOAT; BLACKCOAT; GREENCOA. Bezchromová pasivce mìdi (organická). Bezchromová a bezzinková pasivce støíbra (organická). Konverze chrom hliník, lutá duhová a bezbarvá. Nanotechnologická konverze hliníku, bez hexavalentního chromu. Obchodní znaèky: CUPROFIX; SILVERFIX; ALLUCOAT. top coat pro pasivaci zinku. Akrylátové tìsnìní na vodní bázi, lesklé a satén. Speciální Top coat pro redukci povrchového napìtí; tesnìní a odpuzování vody. Obchodní znaèky: IDROLACK; IDROLACK SATIN; DRY TOUCH a OIL TOUCH dewatering; TORQUE SPEED. stahování barev a kovù z výrobkù i závìsù. Bezbarvé laky na vodní i rozpoutìdlové bázi. Letìní, vibraèní èitìní a odjehlování. Obchodní znaèky: NICKEL STRIPPER. 57

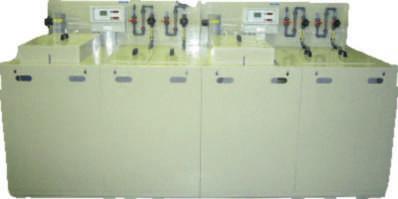

58 MALÉ GALVANIZAÈNÍ LINKY A ZÁSOBNÍKY Malá pokovovací zaøízení s láznìmi a oplachem. Dálkové ovládání celé linky na jednom panelu. Jednoduchá montá a zapojení. vyrobené z PP, PVC, PE, PVDF, oceli a nerezové oceli. Standardní konstrukce a rozmìry nebo velikosti a tvary na zakázku GALVANIZAÈNÍ A ELOXOVACÍ LINKY od návrhu pøes dodání a po údrbu. Preciznost výkon efektivita : Úroveò automatizace od manuálního ovládání a po plnì automatické linky 58

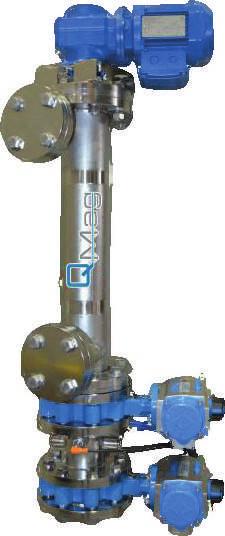

59 MAGNETICKÝ ODLUÈOVAÈ NEÈISTOT Q Mag Odstraòuje efektivnì a jednodue feromagnetické èástice a zlomky i na nich navázané neèistoty z Vaeho chladiva nebo èistící kapaliny, ani byste museli zaøízení stále zastavovat kvùli èitìní magnetu. S Q Mag je ve automatické a jednoduché! Èástice zachycené magnetem jsou tlaèeny dolù do spodní sekce a hromadìny v zásobníku, který je po naplnìní automaticky vyprázdnìn. Kapalina se ve spirále toèí kolem magnetu a tím se kadá èástice dostane do magnetického pole alespoò na 2 sekundy. Výsledkem je velice efektivní zachycení i nejmeních magnetických èástic. Kovové èástice nemají monost se hromadit na magnetu a celý jej zaplnit. Magnetické pole mùe stále plnì pùsobit na proudící kapalinu. Zásobník odpadu je vyprazdòován automaticky bez pøeruení provozu separátoru nebo vyndavání magnetu. Separace probíhá stále. Naplnìní zásobníku odpadu je detekováno senzorem, po jeho aktivaci se zásobník automaticky vyprázdní. Díky konstrukci zásobníku a systému jeho vyprazdòování je v odpadu velice málo kapaliny a proto není potøeba ji nejak zvlá oddìlovat. 59

60 ÈITÌNÍ MYCÍCH LÁZNÍ Velmi krátká návratnost Maximalizuje ivotnost láznì / èistièe Zaruèuje optimální kvalitu výrobku Bezúdrbová konstrukce Minimální provozní náklady Efektivní i pro malá zaøízení Vyrábí se pro rùzné velikosti lázní Èitìní a odmaování mycích lázní se pouívá ve vech prùmyslových odvìtvích. Maximální vyèitìní mycí láznì od oleje je základní podmínkou k zajitìní vysoké kvality výrobku. Èím více je mycí lázeò nasycena olejem a neèistotami (napø. prach a zbytky z brouení), tím více se sniuje schopnost èisticího zaøízení odmastit výrobky, úèinná separace oleje je proto nezbytná. Nezávislý výzkum prokázal, e Suparator je nejefektivnìjí separátor oleje na trhu. Olej je separován z láznì bìhem nìkolika minut a tím se minimalizuje kontaktní èas vneseného oleje s lázní. Výrobky jsou výbornì odmatìny a je dosaena maximální ivotnosti láznì. Úèinnost láznì Výkon èisticí lánì se v prùbìhu èasu sniuje díky zneèitìní. Bez odstranìní oleje (èervená køivka) je tato degradace velmi rychlá a je nutná èastá obmìna láznì. Odpìòovaèky, konvenèní odstraòovaèe olejù nebo odstraòovaèe vody (oranová køivka) stav láznì èásteènì zlepují. Suparator (zelená køivka) odstraòuje olej, který je pøíèinou zmìn v lázni. Bez separace oleje. Standardní odpìòovaè Suparator Výmìna láznì Výmìna láznì ivotnost láznì (mìsíce) Zaøízení Suparator jsou k dispozici v rùzných modelech. Mnoství volitelných sestav umonuje pøizpùsobit systém Suparator tak, aby vyhovoval jakémukoliv výrobnímu procesu. Suparator je v souèasnosti pouíván pro èitìní van o objemu od 200 do litrù! Odpìòovaè Suparskim v akci namontovaný v myèce zákazníka. Vekerý olej je automaticky okamitì odveden pryè. 60

61 FILTRACE MYCÍCH LÁZNÍ Qfilter je řešení pro filtraci hodnotných kapalin, jako jsou chladiva strojů a vodní mycí lázně. Při zařazení Qfiltru do výrobního procesu zůstanou kapliny čisté. Tím dojde ke snížení nákladù a zvý ení kvality výrobkù Kompaktní: Efektivní: Úèinný: Úsporný: pouze malý prostor pro instalaci. Nízká spotøeba filtraèní tkaniny díky optimálnímu øízení filtraèního procesu. Vynikající filtrace díky perfektnímu tìsnìní a kontrole procesu. Ménì ne polovièní spotøeba energie ve srovnání s jinými filtry. Qfilter je navržen pro průmyslové aplikace v plně automatickém re imu bez jakéhokoliv dozoru a s minimální údr bou. Pokud dochází filtraèní tkanina dostanete vèas zprávu. Pøi výmnìnì role filtraèní tkaniny nemusíte pøeru it filtraci. Výmìna role tkaniny dokonce i za jiný typ mù e být provedena za normálního provozu. Inteligentní řídíci systém je srdcem zařízení Qfilter. Stará se o optimální fungování systému a maximální podporu u ivatele. Ovládací panel nabízí u ivateli potøebný rozsah nastavení: jasné instrukce k pou ití zaøízení, zprávy o problémech pro kazdý mo ný problém, zobrazení dùle itých promìnných procesu Dvì komory, A ( pinavá) a B (èistá), jsou umístìny nad sebou a oddìleny filtraèní látkou (2), která je podepøena sítem (1) A B 7 Zneèi tìné médium proudí pøes vstupní otvor (3) do komory A a pøes filtraèní látku do komory B, odkud èerpadlo (4) vrací vyèi tìnou kapalinu zpìt do mycího procesu. Neèistota se akumuluje na filtraèní látce a tvoøí filtraèní koláè, který zpùsobuje odpor prùchodu kapaliny a hladina A se zvedá. Jakmile je pøednastavená hladina dosa ena, vývìva (5) se spustí a vytvoøí vy í podtlak v komoøe B. Kapalina je pøes filtraèní látku nasávána vìt í silou a tím je zabránìno dal ímu zvy ování hladiny A. Jak postupnì narùstá filtraèní koláè a zvy uje se odpor prùtoku kapaliny, podtlak v komoøe B stoupá a na maximum A. V té chvíli je filtraèní látka posunuta o kousek vpøed otoèením kola (6). Pou itý filtr (7) je vysunut ze síta a je nahrazen èistým filtrem z role (8). Tento cyklus se stále opakuje. Utìsnìní filtraèní látky na okrajích je velmi dùle ité. Netìsní li tìsnìní dostateènì, neèistota mù e procházet po okrajích filtraèní látky do komory s vyčištěnou kapalinou. Qfilter má čtyři plně kontaktní tìsnicí linie, dvì na ka dé stranì filtraèní látky. Na obrázku vlevo je jasnì vidìt, jak je pína oddìlena od okrajù (svìtlý a tmavý pruh). Dal í rozmìry a výrobky na Ekomaziva s.r.o. tel info@ekomaziva.cz 61

62 KORKOVÉ ABSORBENTY CORKSORB Absorpèní kapacita je velice významnou nákladovou polo kou pøi likvidaci rozlivu. Vysoká absorpèní kapacita výrobkù CorkSorb vede k pou ití men ího mno ství absorbentu a tím i k ni ím nákladùm. Následnì vzniká ménì odpadu a sni ují se náklady na jeho likvidaci. Dojde li k rozlivu na vodì nebo na mokrém povrchu je dùle ité, aby absorbent vykazoval nízkou afinitu k absorbci vody a nedo lo proto k jeho nasycení vodou, která není zneèi ující látkou. Vyhneme se tak ne ádoucímu u ití absorbentu a vzniku dal ích odpadù. Za urèitých okolností je absorpce vody výhodná. Pokud je potøeba likvidovat rozlivy látek rozpustných ve vodì, je vhodné pou ít korkové granule G030. Lehkost absorbentu, tedy ni í hustota, je zpravidla spojována s vy í absorpèní kapacitou. Sortiment výrobkù CorkSorb zahrnuje granule s nízkou hustotou a vysokou absorpèní kapacitou G06/G010 a granule G030, které jsou dostateènì tì ké pro pou ití ve vnìj ím prostøedí. Korek je pøirozenì vysoce hydrofobní a absorbuje pouze kontaminant. To je velice dùle ité pøi likvidaci rozlivù ve vodním prostøedí (vodní toky a nádr e). CorkSorb mù e plavat na hladinì velmi dlouho (mìsíce) dokonce i kdy je plnì nasycen a pøi tom neuvolòuje kontaminant zpìt do prostøedí. CorkSorb má vynikající retenèní kapacitu. REF. CORKSORB POPIS / POU ITÍ G06 Granulovaný tepelnì upravený korkový absorbent. Absorbuje oleje, uhlovodíky a rozpou tìdla G010 G030 Granulovaný korkový absorbent. Absorbuje oleje, uhlovodíky a ve vodì rozpustné látky. VÝROBEK ABSORPCE BALENÍ CERTIFIKOVÁNO CEDRE 9,43 l oleje/kg absorbentu kg/m3 0,5 3 mm kg/m3 0,5 1 mm 17,3 l oleje/pytel Papírový pytel l (1,5 kg 2,0 kg) (5,29 kg 9,2 kg) GRANULACE 52 l oleje/pytel Papírový pytel 75 l (4,5 kg 6,0 kg) Papírový pytel l HUSTOTA 2,8 l oleje/kg absorbentu 20,1l oleje/pytel 1,65 l vody/kg absorbentu 12,0l vody/pytel Dal í rozmìry a výrobky na 62 Ekomaziva s.r.o. tel info@ekomaziva.cz

63 KORKOVÉ ABSORBENTY CORKSORB REF. CORKSORB POPIS / POUITÍ VÝROBEK ROZMÌR ABSORPCE BALENÍ S07120 Absorbèní hadice na olej pro kontrolu rozlivu Ø=7,5 cm L=1,2 m 3,6 l/kus 87 l/box Krabice s 24 hadicemi S07300 Ø =7,5 cm L=3,0 m 9,9 l/kus 99 l/box Krabice s 10 hadicemi P30x30 Absorpèní poltáøe na olej 30x30 cm 2,6 l/kus 103 l/box Krabice se 40 poltáøi P45x45 45x45 cm 7,7 l/kus 92 l/box Krabice s 12 poltáøi K20060 Hydrofobní absorpèní vaky na olej pro pouití v místech s obtíným pøístupem Ø=20 cm L=60 cm 10,5 l/kus 105 l/box Krabice s 8 vaky B12300 Ø=12,5 cm L=3,0 m 28 l/kus 111 l/pytel Plastový pytel se 4 hadicemi B20300 B20600 Absorpèní hadice pro zachycení olejù, uhlovodíkù a rozpoutìdel v nároèných podmínkách na vodních hladinách Ø=20 cm L=3,0 m Ø=20 cm L=6,0 m 63 l/kus 124 l/kus 2 l/pytel 248 l/pytel Plastový pytel se 4 hadicemi Plastový pytel se 2 hadicemi B122 Ø=12,5 cm L=,0 m 157 l/kus 314 l/bb BigBag se 2 hadicemi B202 Ø=20 cm L=,0 m 300 l/kus 300 l/bb Bigbag s 1 hadicí 63

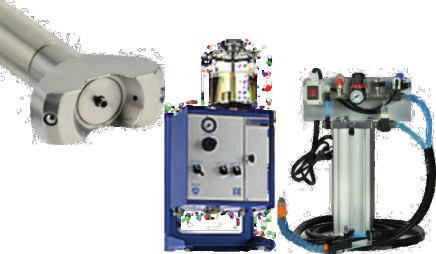

64 Mikrodávkovací automaty pro maziva Precizní Kvalitní Spolehlivé Nenároèné Výrobky pro údrbu strojù a zaøízení Emulze pro obrábìní Penetraèní oleje Mazací tuky pro loiska Montání pasty a smìsi Maziva pro lisování a montá plastù Odmaovací a èisticí prostøedky Oleje pro mazání okruhù stlaèeného vzduchu Ekomaziva s.r.o., Cheznovice 7 tel ; info@ekomaziva.cz, Dalí rozmìry a výrobky na:
