2 Kulové kohouty nerez otvor pro zámek redukovaný vstupní otvor KULOVÝ UZÁVÌR ZÁVITOVÝ SÉRIE A3 NEREZ 1DÍLNÝ A3.622 dvoucestný závitový kulový uzávìr; vhodný pro chemický a potravináøský prùmysl, pro výrobní procesy; materiál - nerez ocel AISI 316; ovládání - páka; není vhodný pro regulaci prùtoku; jednodílný uzávìr s redukovaným prùtokem; koncové pøipojení: BSP (cylindrický) závit - vnitøní-vnitøní, FF; v souladu s normou 97/23/CE TECHNICKÝ NÁKRES A ROZMÌRY KÓD ROZMĚR mm A mm H mm L mm Krouticí moment Nm Hmotnost g A /4" 4, ,5 68, A /8" , A /2" 9, , A /4" 12, A " A /4" , A /4" , A " Provozní charakteristiky: Tlak: od 0 do 70 bar Teplota: od -20 do 200 C Tlak se mìní v závislosti na teplotì (viz. graf závislosti tlaku a teploty). NENÍ VHODNÝ PRO PÁRU - NENÍ VHODNÝ PRO KONTINUÁLNÍ REGULACI PRÙTOKU. Materiálové provedení: Č. Popis Množství Materiál 1 Tělo 1 AISI Kroužek 1 AISI Koule 1 AISI Těsnění koule 2 PTFE - R 15% 5 Dřík 1 AISI Těsnění dříku 1 PTFE 7 Kroužek 1 PTFE 8 Plastový kryt 1 plast 9 Ovládací páka 1 AISI Matice 1 AISI Podložka 1 AISI Otvor pro zámek 1 AISI 304 2

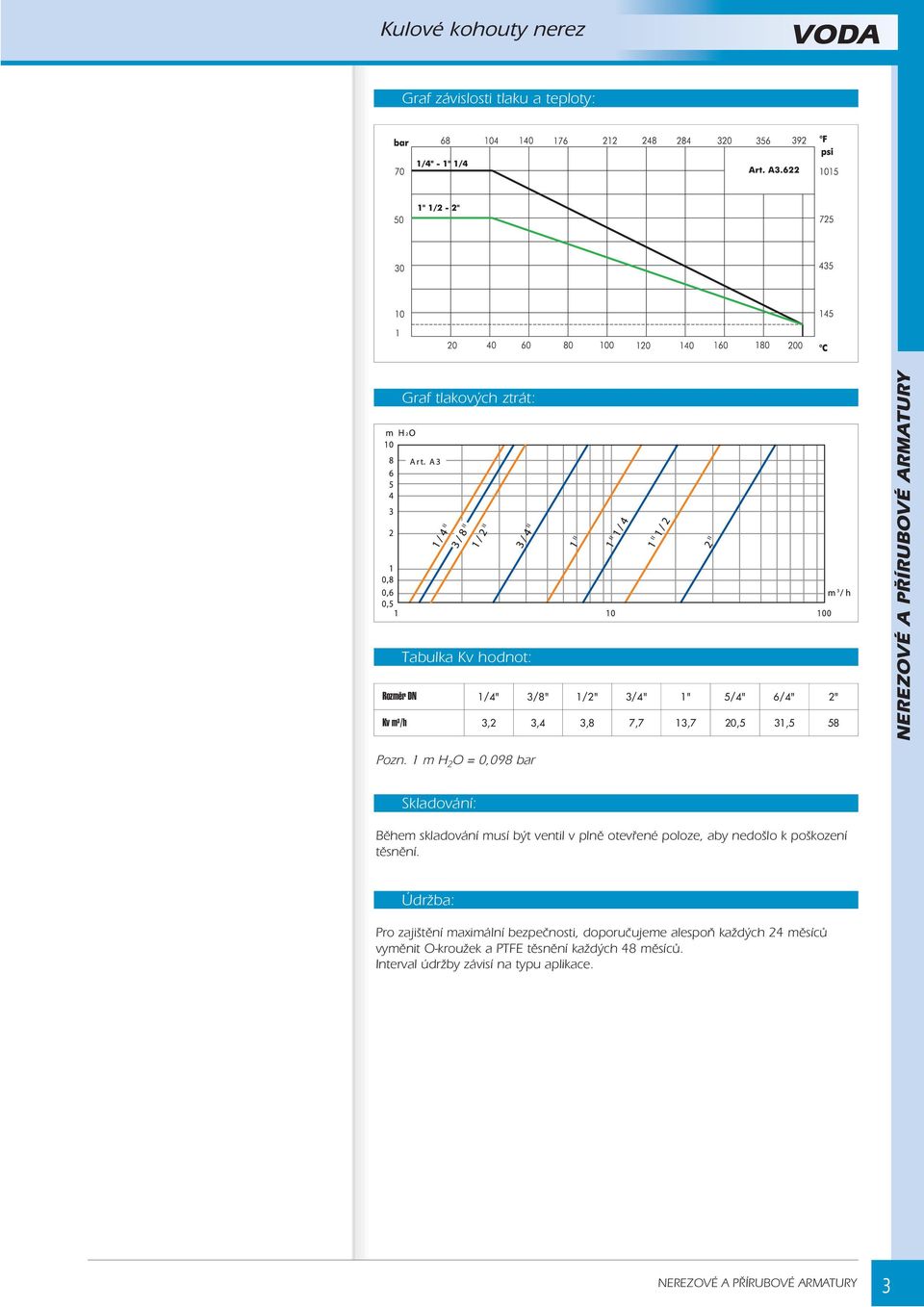

3 Kulové kohouty nerez VODA Graf závislosti tlaku a teploty: Graf tlakových ztrát: Tabulka Kv hodnot: Rozměr DN 1/4" 3/8" 1/2" 3/4" 1" 5/4" 6/4" 2" Kv m 3 /h 3,2 3,4 3,8 7,7 13,7 20,5 31,5 58 Pozn. 1 m H 2 O = 0,098 bar Skladování: Bìhem skladování musí být ventil v plnì otevøené poloze, aby nedošlo k poškození tìsnìní. Údrba: Pro zajištìní maximální bezpeènosti, doporuèujeme alespoò kadých 24 mìsícù vymìnit O-krouek a PTFE tìsnìní kadých 48 mìsícù. Interval údrby závisí na typu aplikace. 3

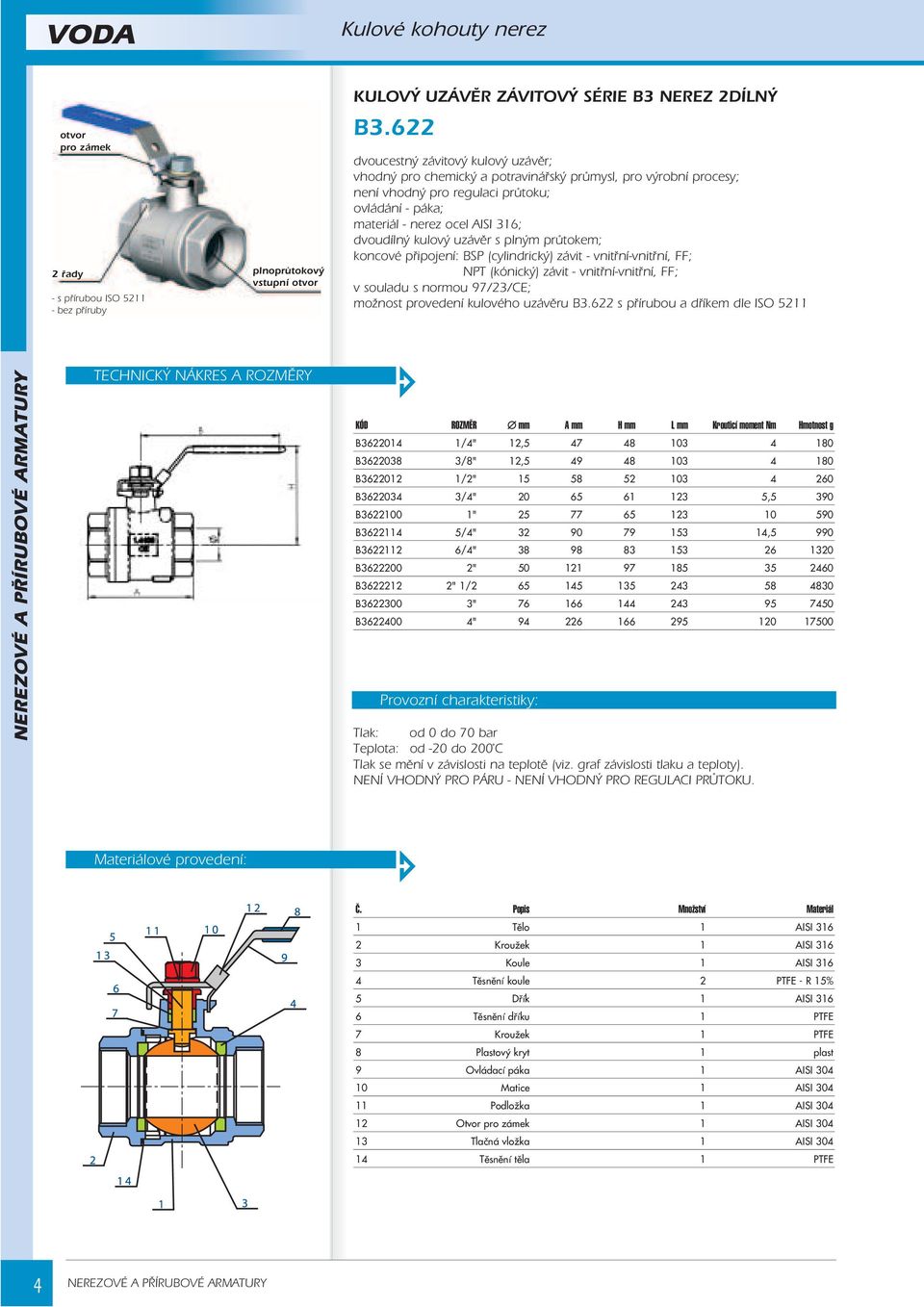

4 Kulové kohouty nerez otvor pro zámek 2 øady - s pøírubou ISO bez pøíruby plnoprùtokový vstupní otvor KULOVÝ UZÁVÌR ZÁVITOVÝ SÉRIE B3 NEREZ 2DÍLNÝ B3.622 dvoucestný závitový kulový uzávìr; vhodný pro chemický a potravináøský prùmysl, pro výrobní procesy; není vhodný pro regulaci prùtoku; ovládání - páka; materiál - nerez ocel AISI 316; dvoudílný kulový uzávìr s plným prùtokem; koncové pøipojení: BSP (cylindrický) závit - vnitøní-vnitøní, FF; NPT (kónický) závit - vnitøní-vnitøní, FF; v souladu s normou 97/23/CE; monost provedení kulového uzávìru B3.622 s pøírubou a døíkem dle ISO 5211 TECHNICKÝ NÁKRES A ROZMÌRY KÓD ROZMĚR mm A mm H mm L mm Krouticí moment Nm Hmotnost g B /4" 12, B /8" 12, B /2" B /4" ,5 390 B " B /4" ,5 990 B /4" B " B " 1/ B " B " Provozní charakteristiky: Tlak: od 0 do 70 bar Teplota: od -20 do 200 C Tlak se mìní v závislosti na teplotì (viz. graf závislosti tlaku a teploty). NENÍ VHODNÝ PRO PÁRU - NENÍ VHODNÝ PRO REGULACI PRÙTOKU. Materiálové provedení: Č. Popis Množství Materiál 1 Tělo 1 AISI Kroužek 1 AISI Koule 1 AISI Těsnění koule 2 PTFE - R 15% 5 Dřík 1 AISI Těsnění dříku 1 PTFE 7 Kroužek 1 PTFE 8 Plastový kryt 1 plast 9 Ovládací páka 1 AISI Matice 1 AISI Podložka 1 AISI Otvor pro zámek 1 AISI Tlačná vložka 1 AISI Těsnění těla 1 PTFE 4

5 Kulové kohouty nerez VODA Graf závislosti tlaku a teploty: Graf tlakových ztrát: Tabulka Kv hodnot: Rozměr DN 1/4" 3/8" 1/2" 3/4" 1" 5/4" 6/4" 2" 2 1/2" 3" 4" Kv m 3 /h 5,6 6,8 9,6 17, Pozn. 1 m H 2 O = 0,098 bar Skladování: Bìhem skladování musí být ventil v plnì otevøené poloze, aby nedošlo k poškození tìsnìní. Údrba: Pro zajištìní maximální bezpeènosti, doporuèujeme alespoò kadých 24 mìsícù vymìnit O-krouek a PTFE tìsnìní kadých 48 mìsícù. Interval údrby závisí na typu aplikace. 5

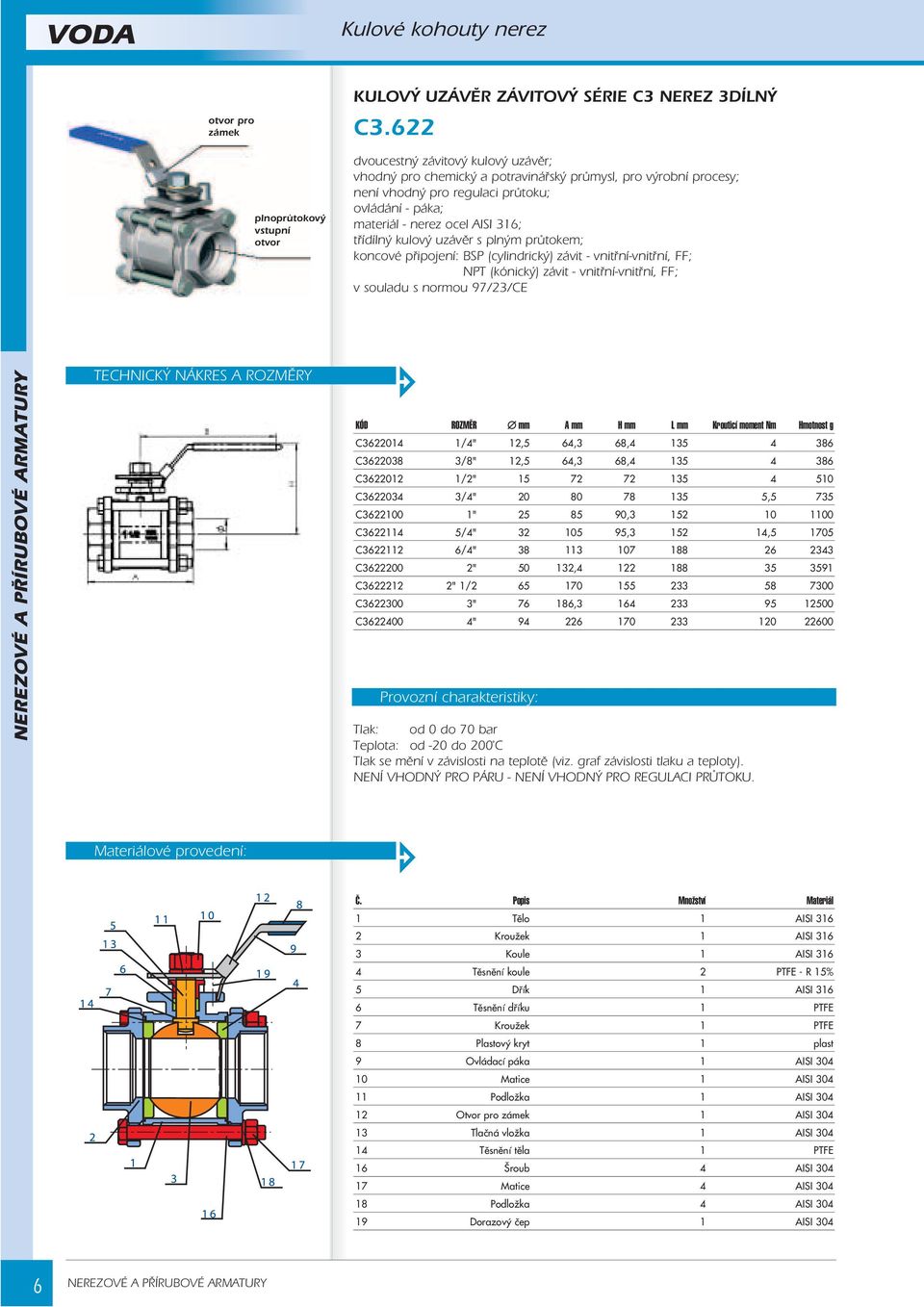

6 Kulové kohouty nerez otvor pro zámek plnoprùtokový vstupní otvor KULOVÝ UZÁVÌR ZÁVITOVÝ SÉRIE C3 NEREZ 3DÍLNÝ C3.622 dvoucestný závitový kulový uzávìr; vhodný pro chemický a potravináøský prùmysl, pro výrobní procesy; není vhodný pro regulaci prùtoku; ovládání - páka; materiál - nerez ocel AISI 316; tøídílný kulový uzávìr s plným prùtokem; koncové pøipojení: BSP (cylindrický) závit - vnitøní-vnitøní, FF; NPT (kónický) závit - vnitøní-vnitøní, FF; v souladu s normou 97/23/CE TECHNICKÝ NÁKRES A ROZMÌRY KÓD ROZMĚR mm A mm H mm L mm Krouticí moment Nm Hmotnost g C /4" 12,5 64,3 68, C /8" 12,5 64,3 68, C /2" C /4" ,5 735 C " , C /4" , , C /4" C " , C " 1/ C " , C " Provozní charakteristiky: Tlak: od 0 do 70 bar Teplota: od -20 do 200 C Tlak se mìní v závislosti na teplotì (viz. graf závislosti tlaku a teploty). NENÍ VHODNÝ PRO PÁRU - NENÍ VHODNÝ PRO REGULACI PRÙTOKU. Materiálové provedení: Č. Popis Množství Materiál 1 Tělo 1 AISI Kroužek 1 AISI Koule 1 AISI Těsnění koule 2 PTFE - R 15% 5 Dřík 1 AISI Těsnění dříku 1 PTFE 7 Kroužek 1 PTFE 8 Plastový kryt 1 plast 9 Ovládací páka 1 AISI Matice 1 AISI Podložka 1 AISI Otvor pro zámek 1 AISI Tlačná vložka 1 AISI Těsnění těla 1 PTFE 16 Šroub 4 AISI Matice 4 AISI Podložka 4 AISI Dorazový čep 1 AISI 304 6

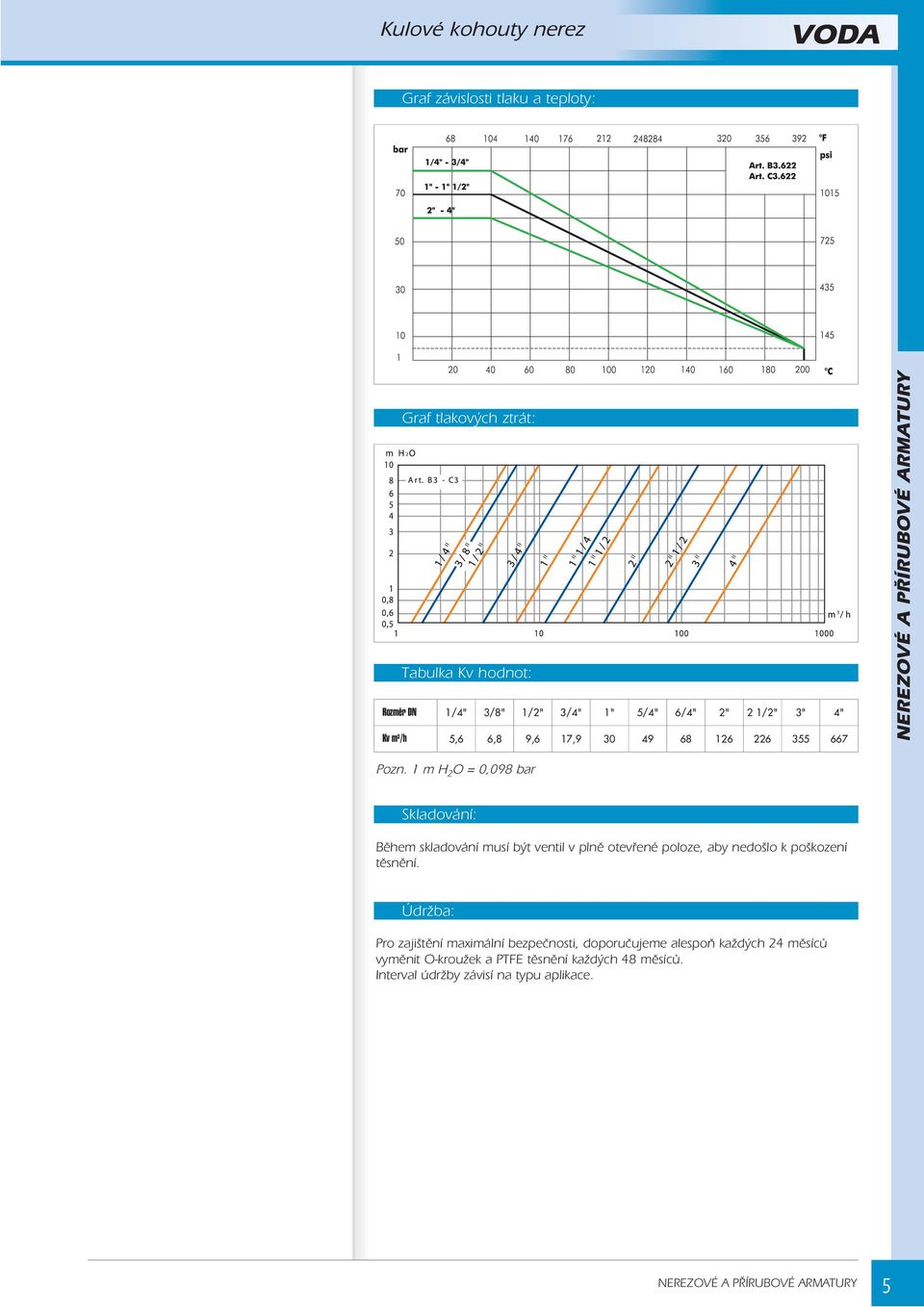

7 Kulové kohouty nerez VODA Graf závislosti tlaku a teploty: Graf tlakových ztrát: Tabulka Kv hodnot: Rozměr DN 1/4" 3/8" 1/2" 3/4" 1" 5/4" 6/4" 2" 2 1/2" 3" 4" Kv m 3 /h 5,6 6,8 9,6 17, Pozn. 1 m H 2 O = 0,098 bar Skladování: Bìhem skladování musí být ventil v plnì otevøené poloze, aby nedošlo k poškození tìsnìní. Údrba: Pro zajištìní maximální bezpeènosti, doporuèujeme alespoò kadých 24 mìsícù vymìnit O-krouek a PTFE tìsnìní kadých 48 mìsícù. Interval údrby závisí na typu aplikace. 7

8 Kulové kohouty nerez KULOVÝ UZÁVÌR PØÍRUBOVÝ, SÉRIE MINI NA VODU Pro rozvody vody, topné a chladicí systémy, systémy se stlaèeným vzduchem; Minimální rozmìry; Plný prùtok; Monost prodluovací fitinky pro izolaci; Není vhodný pro regulaci prùtoku; Není vhodný pro páru; Kulový uzávìr série 01 - dostupný v nìkolika materiálových provedeních; Ovládání - páka, servopohon V souladu se smìrnicí 97/23/CE TECHNICKÝ NÁKRES A ROZMÌRY KÓD ROZMĚR mm A mm B mm C mm D mm H mm E mm Krouticí Hmotnost g moment Nm DN xM , DN xM , DN xM , DN xM DN xM , DN xM , DN xM , DN xM , Materiálové provedení: Krouticí moment - pøi tlakové ztrátì p = 16 bar Pozn. Pro volbu správné velikosti servopohonu je nutné vynásobit krouticí moment koeficientem 1,5 Č. Popis Množství Tělo 1 litina GG 25 mosaz 2 Kroužek 1 mosaz / u DN litina GG 25 mosaz 3 Dřík 1 mosaz AISI 304 mosaz AISI Pouzdro 1 mosaz AISI 316 mosaz AISI Kroužek 1 PTFE / u DN 20 mosaz 6 Koule 1 mosaz AISI 316 mosaz AISI Těsnění koule 2 PTFE + grafit 8 Páka 1 Fe 360C 9 O-kroužek 1 NBR 70 Sh 10 O-kroužek 1 NBR 70 Sh 11 O-kroužek 2 NBR 70 Sh 12 Podložka 1 C30 Zn 13 Šroub 1 C40 Zn 14 Destička 1 Fe 360C 8

9 Kulové kohouty nerez VODA Provozní charakteristiky: Graf závislosti tlaku a teploty: Tlak: od 0 do 16 bar Teplota: od 0 do +100 C NENÍ VHODNÝ PRO PÁRU. Nepouívat s teplotami èi tlaky pod úrovní vyšrafované oblasti grafu. Graf tlakových ztrát: Pozn. 1 mm H 2 O = 0,098 mbar Skladování: Skladujte na suchém a chladném místì. Bìhem skladování musí být ventil v plnì otevøené poloze, aby nedošlo k poškození tìsnìní. Instalace: Pracujte opatrnì. Drte ventil mezi trubkami a vlote mezi pøíruby tìsnìní. Ujistìte se, e je tìsnìní správnì umístìno. Vzdálenost mezi pøírubami musí odpovídat rozmìru ventilu. Nepouívejte šrouby k pøiblíení k potrubí. Upínací šrouby musí být utahovány køíovì. Poté, co byl uzávìr instalován, nesmí být pøíruby svaøovány k potrubí. Ujistìte se, e je instalace opatøena pryovými kompenzátory, abyste se vyhnuli popraskání èi tlakovým rázùm z dùvodu napìtí a vibrací pøenášených z potrubí. Bìhem ohøívání uzávìru z pokojové teploty na vyšší provozní teploty, mùe voda obsaená mezi tìlem a pøírubou (otevøený ventil) nebo v kouli (uzavøený ventil) expandovat a poškodit tìlo èi kouli, doporuèujeme proto bìhem nahøívání provádìt polovièní otevøení a uzavøení (napø. pøi 40 C, 60 C,...). Pro tento úèel je moné objednat speciální vypouštìcí kohout. Pøi teplotách pod bodem mrazu mùe dojít k zamrznutí média mezi tìlem a koulí, co zpùsobuje neopravitelné škody. Pokud je uzávìr vystaven tìmto podmínkám, doporuèujeme ho øádnì izolovat. Doporuèujeme èas od èasu otevøít a uzavøít kulový uzávìr, aby nedošlo k usazení materiálu na kouli èi jejím tìsnìní. Údrba: Pro zajištìní maximální bezpeènosti, doporuèujeme alespoò kadých 24 mìsícù vymìnit O-krouek a PTFE tìsnìní kadých 48 mìsícù. Interval údrby závisí na typu aplikace. Pravidelnì èistìte také vnìjší povrch kulového uzávìru, aby se nezanášel prachem a jinými neèistotami. 9

10 Kulové kohouty nerez SÉRIE 02 - KULOVÝ UZÁVÌR VODA, PLYN pro prùmyslové dodávky vody, topné a vìtrací systémy, pro aplikace v chemickém a lodním prùmyslu a v zemìdìlství; pro dálkové vytápìní, horkovody, stlaèený vzduch; pro plynovody (zemní plyn, LPG); plný prùtok; moné pouít místo pøírubových šoupat s plochým èi oválným tìlem; pro pouití pod zemí je ventil dodáván se zakonèením pro prodluovací høídel ovládání; pøíruba pro ovládání dle ISO 5211; DN 20 DN 40 tìlo monoblok; DN 50 DN 250 smontované tìlo; není vhodný pro regulaci prùtoku; není vhodný pro rozvody páry; v souladu se smìrnicí CE 97/23; ACS certifikát è. 05 ACC LY 085 pro pitnou vodu na epoxidovou barvu verze P a P; certifikát DVGW a SVGW TECHNICKÉ ROZMÌRY ROZMĚRY v mm DN mm ** mm B mm C mm H mm Hmotnost kg 2,7 2,7 3,6 4,8 6,2 9,0 12,2 15, , KROUTICÍ MOMENT Nm* ROZDĚLENÍ VÝROBKŮ Kulový uzávěr 02.0 a 02.1 materiál - litina GG25 a GGG40/12 F A mm F NF Kulový uzávěr 02.3 a 02.7 materiál - bronz / hliník ASTM B148 a bronz ASTM B62 F A mm F ASA * Krouticí moment - pøi tlakové ztrátì p = 16 bar ** DN250 je standardnì dodáván s redukcí ruèního ovládání. Pozn. Pro volbu správné velikosti servopohonu je nutné vynásobit krouticí moment koeficientem 1,5 10

11 Kulové kohouty nerez VODA TECHNICKÝ NÁKRES Provozní charakteristiky: maximální provozní tlak: od DN 15 do DN 200 = 16 bar, DN 250 = 10 bar provozní teplota: teploty se liší dle jednotlivých provedení kulového uzávìru (viz. níe Dostupná provedení). Graf závislosti tlaku a teploty: Materiálové provedení: NENÍ VHODNÉ PRO PÁRU. Nepouívat s teplotami èi tlaky pod úrovní vyšrafované oblasti grafu. Série tìlo litina GG25 dle DIN 3202 a O-krouek z NBR; teplota od 0 C do +100 C pro prùmyslové vodní systémy, topné a ventilaèní systémy, stlaèený vzduch koule a høídel z mosazi OT 58; koule z oceli AISI 304, høídel z mosazi OT 58; koule a høídel z oceli AISI 304; Série H02.1 pro uhlovodíky - tìlo litina GGG40/12 dle DIN 3202 a O-krouek z Vitonu; teplota od -10 C do +140 C pro prùmyslové vodní systémy, topné a ventilaèní systémy. Systémy s pøehøátou vodou. Pro uhlovodíky. H koule a høídel z mosazi OT 58; H koule a høídel z oceli AISI 304; Série 02.1 pro plyn - tìlo litina GGG40/12 dle DIN 3202 a O-krouek z NBR; teplota od -10 C do +70 C pro plynové rozvody (zemní plyn, LPG) koule a høídel z mosazi OT 58; koule a høídel z oceli AISI 304; Série tìlo bronz (ASTM B62) dle DIN 3202, O-krouek z Vitonu; teplota od -20 C do +140 C pro lodní a námoøní systémy, prùmyslové rozvody, topné / ventilaèní systémy, chemické pouití koule a høídel z mosazi OT 58; koule a høídel z oceli AISI 316; koule a høídel z hliníku / bronzu; Série tìlo hliník/bronz (ASTM B148) dle DIN 3202, O-krouek z Vitonu; teplota od -20 C do +140 C pro lodní a námoøní systémy, prùmyslové a chemické systémy koule a høídel z oceli AISI 316; šrouby a ovládací páka z oceli AISI koule a høídel z hliníku/bronzu; šrouby a ovládací páka z oceli AISI

12 Kulové kohouty nerez KULOVÝ UZÁVÌR PØÍRUBOVÝ, SÉRIE 02 NA VODU pro prùmyslové dodávky vody, topné a vìtrací systémy, stlaèený vzduch; barva: šedá RAL 7022 (barva na vodní bázi s minimálním vlivem na ivotní prostøedí); maximální provozní tlak: od DN 15 do DN 200 = 16 bar od DN 250 = 10 bar rozsah provozních teplot: od -10 do +100 C KÓD ROZMĚR DÉLKA mm DN DN DN DN DN DN DN DN DN DN DN DN KULOVÝ UZÁVÌR PØÍRUBOVÝ, SÉRIE H02 NA VODU H pro prùmyslové dodávky vody, teplárny a vìtrací systémy, zaøízení s horkou vodou; pro rozvod uhlovodíkù; materiál: litina GGG40/12 s tìsnìním z Vitonu; barva: modrá RAL 5013 (barva na vodní bázi s minimálním vlivem na ivotní prostøedí); maximální provozní tlak: 16 bar rozsah provozních teplot: od -20 do +140 C KÓD ROZMĚR DÉLKA mm H DN H DN H DN H DN H DN H DN H DN H DN H DN H DN H DN KULOVÝ UZÁVÌR PØÍRUBOVÝ, SÉRIE 02 NA PLYN vhodné pro plynovody (zemní plyn, LPG); mezinárodní schválení DIN-DVGW; SVGW-SSIGE; maximální provozní tlak PN 16; rozsah provozních teplot: od -10 do +70 C KÓD ROZMĚR DÉLKA mm DN DN DN DN DN DN DN DN DN DN DN

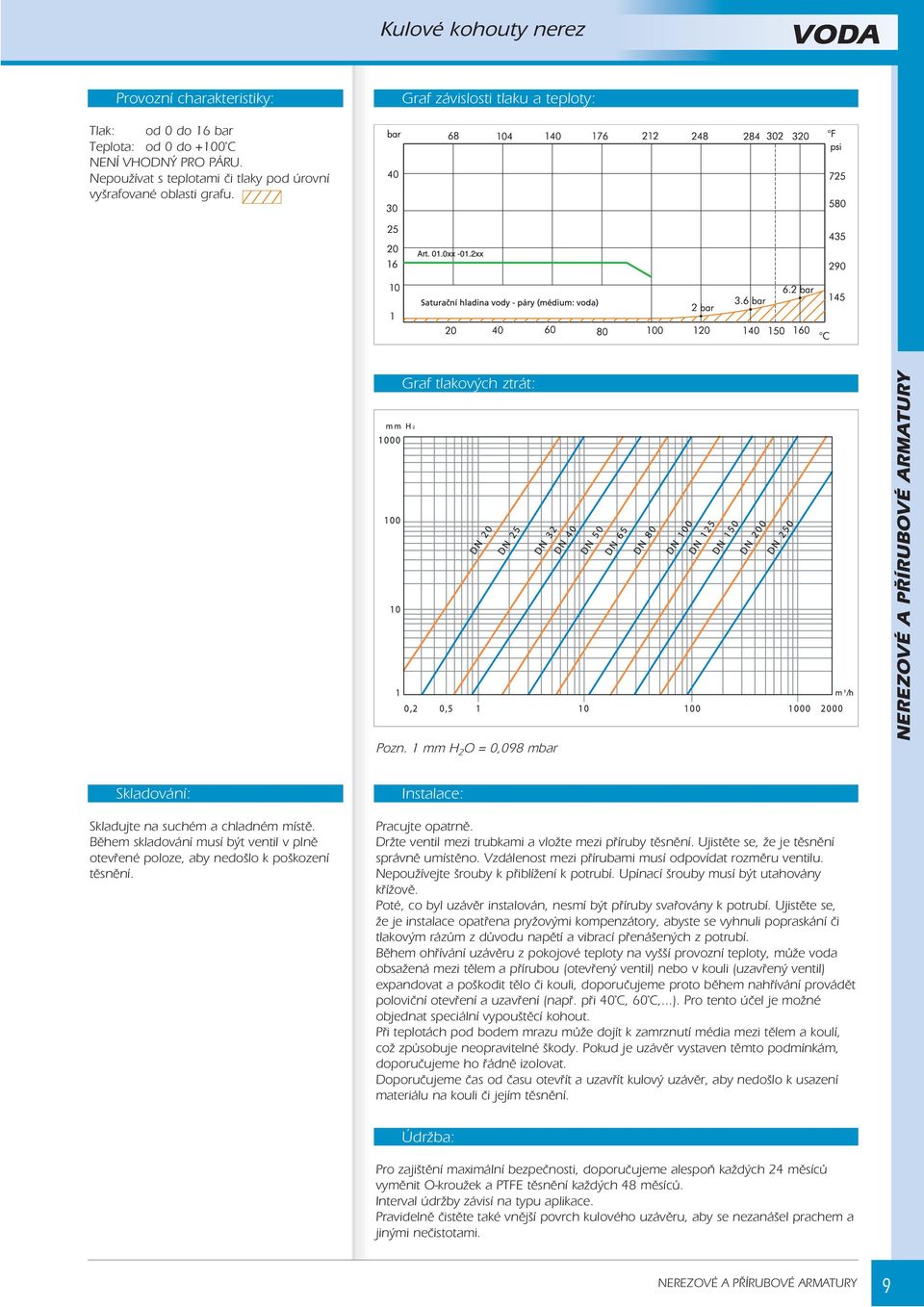

13 Kulové kohouty nerez VODA Graf tlakových ztrát: Pozn. 1 mm H 2 O = 0,098 mbar Skladování: Skladujte na suchém a chladném místì. Bìhem skladování musí být ventil v plnì otevøené poloze, aby nedošlo k poškození tìsnìní. Instalace: Pracujte opatrnì. Drte ventil mezi trubkami a vlote mezi pøíruby tìsnìní. Ujistìte se, e je tìsnìní správnì umístìno. Vzdálenost mezi pøírubami musí odpovídat rozmìru ventilu. Nepouívejte šrouby k pøiblíení k potrubí. Upínací šrouby musí být utahovány køíovì. Poté, co byl uzávìr instalován, nesmí být pøíruby svaøovány k potrubí. Ujistìte se, e je instalace opatøena pryovými kompenzátory, abyste se vyhnuli popraskání èi tlakovým rázùm z dùvodu napìtí a vibrací pøenášených z potrubí. Bìhem ohøívání uzávìru z pokojové teploty na vyšší provozní teploty, mùe voda obsaená mezi tìlem a pøírubou (otevøený ventil) nebo v kouli (uzavøený ventil) expandovat a poškodit tìlo èi kouli, doporuèujeme proto bìhem nahøívání provádìt polovièní otevøení a uzavøení (napø. pøi 40 C, 60 C,...). Pro tento úèel je moné objednat speciální vypouštìcí kohout. Pøi teplotách pod bodem mrazu mùe dojít k zamrznutí média mezi tìlem a koulí, co zpùsobuje neopravitelné škody. Pokud je uzávìr vystaven tìmto podmínkám, doporuèujeme ho øádnì izolovat. Doporuèujeme èas od èasu otevøít a uzavøít kulový uzávìr, aby nedošlo k usazení materiálu na kouli èi jejím tìsnìní. Údrba: Pro zajištìní maximální bezpeènosti, doporuèujeme alespoò kadých 24 mìsícù vymìnit O-krouek a PTFE tìsnìní kadých 48 mìsícù. Interval údrby závisí na typu aplikace. Pravidelnì èistìte také vnìjší povrch kulového uzávìru, aby se nezanášel prachem a jinými neèistotami. 13

14 Kulové kohouty nerez KULOVÝ UZÁVÌR PØÍRUBOVÝ, SÉRIE 02 NA VODU NEREZ pro prùmyslové a chemické systémy; plný prùtok; s dìleným tìlem, PN 16; disk dle ISO 5211; antistatický materiál; protipoární provedení; není vhodný pro regulaci prùtoku; v souladu se smìrnicí 97/23/CE TECHNICKÝ NÁKRES A ROZMÌRY KÓD ROZMĚR mm A mm B mm C mm H mm Hmotnost kg Krouticí moment DN DN DN , DN DN , DN , DN , DN , DN ,2 120 Krouticí moment pøi tlakové ztrátì p = 16 bar Provozní charakteristiky: Rozsah tlaku: od 0 do 25 barù Rozsah teplot: od -20 do +150 C 14

15 Kulové kohouty nerez VODA Graf závislosti tlaku a teploty: NENÍ VHODNÉ PRO PÁRU. Nepouívat s teplotami èi tlaky pod úrovní vyšrafované oblasti grafu. Materiálové provedení: Č. Popis Množství Materiál 1 Tělo 1 AISI Příruba 1 AISI Koule 1 AISI Těsnění koule 2 PTFE - R 15% 5 Dřík 2 AISI Vložka 2 AISI Těsnění hřídele 1 PTFE - R 15% 8 Kroužek 1 PTFE - R 15% 9 Těsnění těla 1 PTFE - R 15% 10 Antistatické zařízení 1 AISI Páka 1 AISI Šroub a matice 1 AISI Svorník 1 AISI Podložka dříku 1 AISI Dorazový čep 1 AISI Deska 1 AISI Plastový kryt 1 plast Graf tlakových ztrát: Skladování: Bìhem skladování musí být ventil v plnì otevøené poloze, aby nedošlo k poškození tìsnìní. Údrba: Pro zajištìní maximální bezpeènosti, doporuèujeme alespoò kadých 24 mìsícù vymìnit O-krouek a PTFE tìsnìní kadých 48 mìsícù. Interval údrby závisí na typu aplikace. Instalace: Pracujte opatrnì. Drte ventil mezi trubkami a vlote mezi pøíruby tìsnìní. Ujistìte se, e je tìsnìní správnì umístìno. Vzdálenost mezi pøírubami musí odpovídat rozmìru ventilu. Nepouívejte šrouby k pøiblíení k potrubí. Upínací šrouby musí být utahovány køíovì. Poté, co byl uzávìr instalován, nesmí být pøíruby svaøovány k potrubí. Ujistìte se, e je instalace opatøena pryovými kompenzátory, abyste se vyhnuli popraskání èi tlakovým rázùm z dùvodu napìtí a vibrací pøenášených z potrubí. Pøi teplotách pod bodem mrazu mùe dojít k zamrznutí média mezi tìlem a koulí, co zpùsobuje neopravitelné škody. Pokud je uzávìr vystaven tìmto podmínkám, doporuèujeme ho øádnì izolovat. Doporuèujeme èas od èasu otevøít a uzavøít kulový uzávìr, aby nedošlo k usazení materiálu na kouli èi jejím tìsnìní. 15

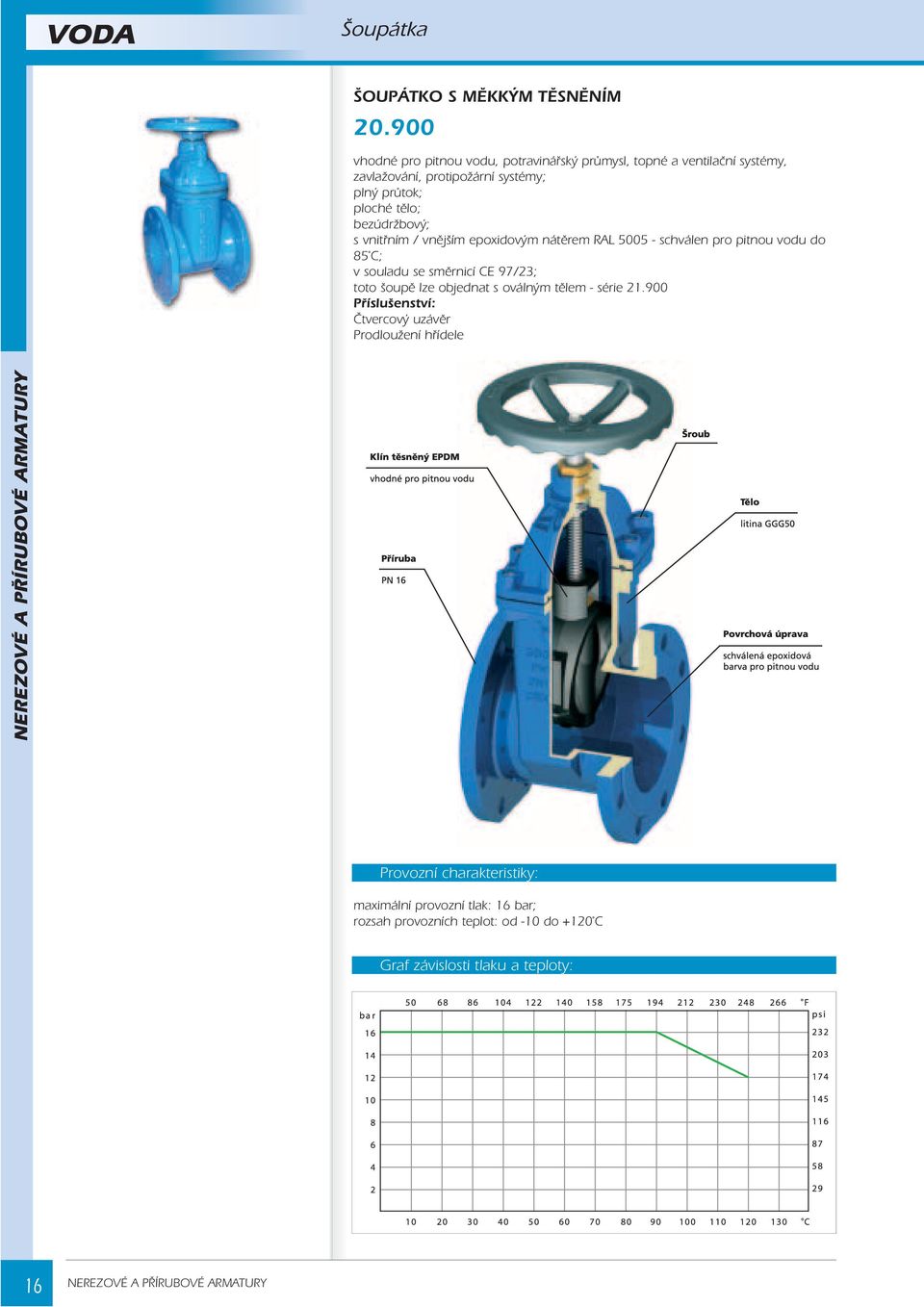

16 Šoupátka ŠOUPÁTKO S MÌKKÝM TÌSNÌNÍM vhodné pro pitnou vodu, potravináøský prùmysl, topné a ventilaèní systémy, zavlaování, protipoární systémy; plný prùtok; ploché tìlo; bezúdrbový; s vnitøním / vnìjším epoxidovým nátìrem RAL schválen pro pitnou vodu do 85 C; v souladu se smìrnicí CE 97/23; toto šoupì lze objednat s oválným tìlem - série Pøíslušenství: Ètvercový uzávìr Prodlouení høídele Provozní charakteristiky: maximální provozní tlak: 16 bar; rozsah provozních teplot: od -10 do +120 C Graf závislosti tlaku a teploty: 16

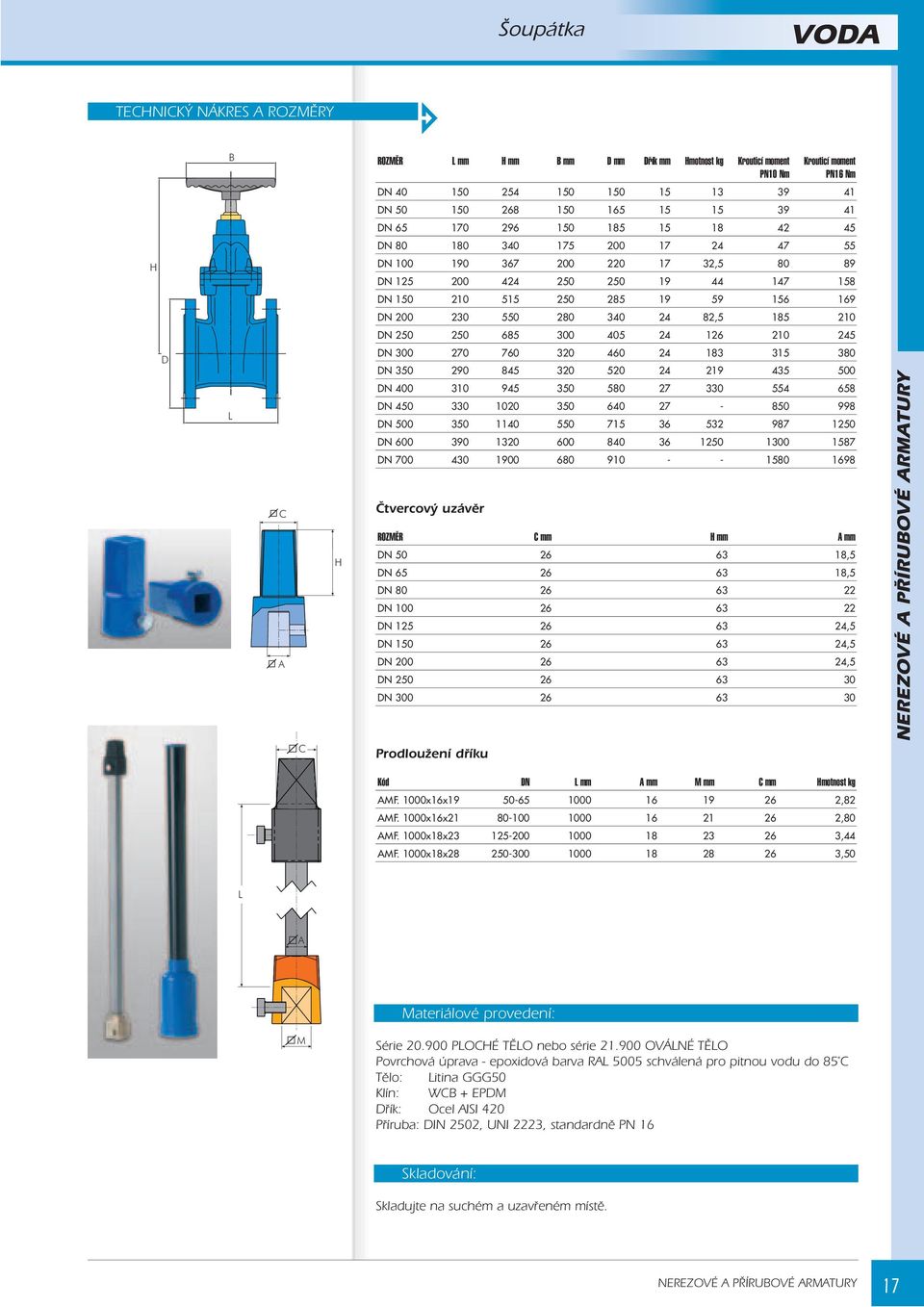

17 Šoupátka VODA TECHNICKÝ NÁKRES A ROZMÌRY B H D L C H A ROZMĚR L mm H mm B mm D mm Dřík mm Hmotnost kg Krouticí moment Krouticí moment PN10 Nm PN16 Nm DN DN DN DN DN , DN DN DN , DN DN DN DN DN DN DN DN Ètvercový uzávìr ROZMĚR C mm H mm A mm DN ,5 DN ,5 DN DN DN ,5 DN ,5 DN ,5 DN DN C Prodlouení døíku Kód DN L mm A mm M mm C mm Hmotnost kg AMF. 1000x16x ,82 AMF. 1000x16x ,80 AMF. 1000x18x ,44 AMF. 1000x18x ,50 L A M Materiálové provedení: Série PLOCHÉ TÌLO nebo série OVÁLNÉ TÌLO Povrchová úprava - epoxidová barva RAL 5005 schválená pro pitnou vodu do 85 C Tìlo: Litina GGG50 Klín: WCB + EPDM Døík: Ocel AISI 420 Pøíruba: DIN 2502, UNI 2223, standardnì PN 16 Skladování: Skladujte na suchém a uzavøeném místì. 17

18 Šoupátka Instalace: Zdvihání a pøenášení šoupátka provádìjte pomocí popruhù a bezpeènostního háku. Pøed instalací šoupátka se ujistìte, e je potrubí èisté a nejsou na nìm ádné stopy cizích tìles nebo neèistot. V pøípadì instalace šoupátka s prùmìrem vyšším ne DN 200, doporuèujeme pouití vhodného montáního spoje, který usnadní operace montáe / demontáe. Pouití a údrba: V místech, kde by mohlo dojít k zamrznutí média, neponechávejte šoupátka naplnìna vodou, pro tento pøípad je nutné pøipravit vypuštìní z potrubí. Šoupátko a pryový klín Brandoni odpovídají normì ISO 7259, a proto umoòují výmìnu tìsnìní ovládací høídele bez nutnosti odmontování šoupátka. 1. Sejmìte pouzdro / ruèní kolo odšroubováním závitù è. 16 nebo 18; 2. Sejmìte ochranný kryt è. 14; 3. Sejmìte objímku è. 14; 4. Vymìòte tìsnìní høídele; 5. Opaèným postupem vše znovu smontujte. Je moné pokraèovat k dalším vnitøním komponentùm i bez nutnosti odmontování šoupátka, v tomto pøípadì je však nutné zastavit prùtok vody. 18

19 Šoupátka VODA ŠOUPÁTKO PØÍRUBOVÉ KOV - KOV pouívají se pro vodovody, v topných, chladicích a protipoárních systémech; pro prùmyslové a zavlaovací systémy; Ploché nebo oválné tìlo; Vzdálenost protipøírub dle EN 558/1, série 14 (Ex DIN 3202 F4) TECHNICKÝ NÁKRES A ROZMÌRY ROZMĚR PN Mpa L mm H mm Do mm D mm D1 mm D2 mm b mm f mm n- mm Hmotnost kg 40 1, , , , , , , , , , , , , Provozní charakteristiky: max. tlak: DN bar DN bar DN bar DN 500 2,5 bar max. teplota: +80 C Materiálové provedení: Série PLOCHÉ TÌLO nebo série OVÁLNÉ TÌLO Povrchová úprava - epoxidová barva RAL 5005 schválená pro pitnou vodu do 85 C Tìlo: Litina GGG50 Klín: WCB + EPDM Døík: Ocel AISI 420 Pøíruba: DIN 2502, UNI 2223, standardnì PN 16. Skladování: Skladujte na suchém a uzavøeném místì. Pouití a údrba: V místech, kde by mohlo dojít k zamrznutí média, neponechávejte šoupátka naplnìna vodou, pro tento pøípad je nutné pøipravit vypouštìní z potrubí. Pøi pouití šoupátka s vysokou teplotou média, je nutné dávat pozor, aby pøi kontaktu nedošlo k popálení èi opaøení. Pøed odmontováním èi jakémkoliv zásahu je nejprve nutné vypustit tlak ze systému. Instalace: Zdvihání a pøenášení šoupátka provádìjte pomocí popruhù a bezpeènostního háku. Pøed instalací šoupátka se ujistìte, e je potrubí èisté a nejsou na nìm ádné stopy cizích tìles nebo neèistot. V pøípadì instalace šoupátka s prùmìrem vyšším ne DN 200, doporuèujeme pouití vhodného montáního spoje, který usnadní operace montáe / demontáe. 19

20 Filtry PØÍRUBOVÝ FILTR pro vodní systémy, vytápìní, protipoární systémy; vhodné pro prùmyslovou studenou a teplou vodu, neutrální média; snadná údrba a èistìní; délka dle DIN 3202 F1; pøíruby: DIN 2501, PN 16, UNI 2223/67; vnitøní a vnìjší epoxidový nátìr Provozní charakteristiky: max. tlak:dn 50 DN 300 = PN 16, DN 350 = PN 10 max. teplota: 100 C Graf závislosti tlaku a teploty: 20

21 Filtry VODA TECHNICKÝ NÁKRES A ROZMÌRY KÓD ROZMĚR L mm H mm F mm Hmotnost kg ,5 9, ,5 18, ,5 23, ,5 29, ,5 51, ,5 70, ,5 116, , , ,0 Materiálové provedení: Pøíruba: DIN 2501 PN 16 UNI 2223/67 Č. Popis Množství Materiál 1 Tělo 1 litina GG25 2 Víko 1 litina GG25 3 Filtrační síto 1 ocel AISI Těsnění 1 NBR 5 Vypouštěcí zátka 1 Ocel 6 Šroub 4-8 C40 pozinkovaný Graf tlakových ztrát: Kontrola kvality: Hydrostatické testy na tìle filtru pøi 24 barech. Kadý ventil je samostatnì testován. Skladování: Nakládejte s filtrem opatrnì. Skladujte na suchém místì. Instalace: Pøíruby nesmí být svaøovány k potrubí po instalaci ventilu. Upínací šrouby musí být utahovány køíovì. Ujistìte se, e je instalace opatøena pryovými kompenzátory, abyste se vyhnuli popraskání èi tlakovým rázùm z dùvodu napìtí a vibrací pøenášených z potrubí. 21

22 Filtry FILTR ZÁVITOVÝ NEREZ pro chemické, potravináøské systémy, prùmyslové výrobní procesy; v souladu se smìrnicí 97/23/CE; snadná údrba a èistìní; pøíruby dle DIN 2501, PN 16, UNI 2223/67 Provozní charakteristiky: tlak: teplota: od 0 do 40 bar; od -20 do +200 C Graf závislosti tlaku a teploty: 22

23 Filtry VODA TECHNICKÝ NÁKRES A ROZMÌRY KÓD ROZMĚR L mm H mm mm Hmotnost kg /4" ,0 0, /8" ,0 0, /2" ,0 0, /4" ,0 0, " ,0 0, /4" ,0 0, /4" ,0 1, " ,0 1,793 Materiálové provedení: Č. Popis Množství Tělo 1 nerez ocel AISI Víko 1 nerez ocel AISI Filtrační síto 1 nerez ocel AISI Těsnění 1 PTFE 5 Vypouštěcí zátka 1 nerez ocel AISI 316 Testy kontroly kvality: Proveden hydrostatický test na tìle filtru pøi 24 barech. Kadý kus je samostatnì testován. Prohlášení o shodì: Závity: v souladu s normou UNI ISO 228/1 BSP (cylindrický) závit: BS21 Skladování: Skladujte na suchém místì. Instalace: Pracujte opatrnì. Ujistìte se, e je instalace opatøena pryovými kompenzátory, abyste se vyhnuli popraskání èi tlakovým rázùm z dùvodu napìtí a vibrací pøenášených z potrubí. 23

24 Zpìtné klapky SÉRIE D6 - MEZIPØÍRUBOVÁ MOTÝLOVÁ ZPÌTNÁ KLAPKA 24

25 Zpìtné klapky VODA MEZIPØÍRUBOVÁ MOTÝLOVÁ ZPÌTNÁ KLAPKA D6.031 a D6.021 TECHNICKÝ NÁKRES A ROZMÌRY pro vodní, klimatizaèní / topné a èerpací systémy; pro prùmyslové systémy obecnì; pro chemické, potravináøské a parní systémy; pro systémy s vyšším tlakem a teplotou ROZMĚR Ć mm A mm C mm Hmotnost kg DN ,8 DN ,2 DN ,1 DN ,4 DN ,6 DN DN DN DN DN DN DN DN DN Provozní charakteristiky: max. provozní tlak: od DN 50 do DN 300: 16 bar od DN 350 do DN 600: 10 bar max. provozní teplota: od 0 do +100 C Graf tlakových ztrát: Materiálové provedení: Č. Popis Množství D6.031 D Tělo 1 litina GG25 litina GG25 2 Klapka 2 litina GGG40 nerez ocel AISI Těsnění 1 EPDM EPDM 4 Pružina 1 nerez ocel AISI 304 nerez ocel AISI Svorník 1 nerez ocel AISI 304 nerez ocel AISI

26 Zpìtné klapky MEZIPØÍRUBOVÁ MOTÝLOVÁ ZPÌTNÁ KLAPKA D6.622 pro vodní, klimatizaèní / topné a èerpací systémy; pro prùmyslové systémy obecnì; pro chemické, potravináøské a parní systémy; pro systémy s vyšším tlakem a teplotou; materiál: tìlo: nerez ocel AISI 316 dvoudílný disk: nerez ocel AISI 316 tìsnìní: kov / kov TECHNICKÝ NÁKRES A ROZMÌRY ROZMĚR Ć mm A mm C mm Hmotnost kg DN ,2 DN ,5 DN ,4 DN ,6 DN ,7 DN ,3 DN DN DN DN DN DN DN DN DN DN DN Provozní charakteristiky: max. provozní tlak: 40 bar; max. provozní teplota: od -10 do +150 C; vhodná pro pøíruby PN 40 (lze objednat klapku s tìsnìním kov/kov - série D max. teplota 300 C, vhodná pro pøírubu PN 16) Graf závislosti tlaku a teploty: NENÍ VHODNÝ PRO PÁRU. NEPOUÍVAT s teplotami èi tlaky pod úrovní vyšrafované oblasti grafu. 26

27 Zpìtné klapky VODA Materiálové provedení: Č. Popis Množství D Tělo 1 nerez ocel AISI316 2 Klapka 2 nerez ocel AISI Těsnění 1 Viton 4 Pružina 1 nerez ocel AISI Svorník 1 nerez ocel AISI 316 Graf tlakových ztrát klapek série D6.0 a D6.6: Údrba: Vyjmìte ventil ze systému a polote na rovný povrch. Za pouití klíèe vyjmìte zátky NPT. Zatlaète na dorazový èep a vysuòte tak opatrnì závìsný èep. Aby se pruina neuvolnila, je nutné postupovat opatrnì a dret pruinu rukou. Všechny èásti vyèistìte pomocí rozpouštìdla. Zkontrolujte povrch klapky a tìsnìní tìla. Drte klapky v jejich poloze a zatlaèením závìsného èepu zpìt se pruina zatíí a závìsný èep je souèasnì zatlaèen do jeho pùvodní polohy. Tabulka Kv hodnot: Rozměr DN Kv m 3 /h Minimální provozní tlak mm H 2 O: Smìr proudìní pro DN Jakýkoliv smìr 1020 mm H 2 O Pozn. 1 m H 2 O = 0,098 bar Skladování: Skladujte na suchém a chladném místì. Instalace: ANO NE horizontální osa vertikální osa Minimální vnitøní prùmìr pøírub musí umoòovat správné otevøení klapek (obr. 1). Vertikální instalace se spodním prùtokem: v pøípadì nepouití tlakových pruin nezaruèuje øádné uzavøení klapek. Pro instalaci na horizontálním potrubí, musí být závìsný èep vdy ve vertikální poloze (obr. 2). Neinstalujte ventily v pøípadì pøerušovaného proudìní. Instalujte ventil na rovný úsek potrubí, a co nejdále od ohybù, kolen nebo èerpadel, nebo takovým zpùsobem, abyste se vyhnuli vibracím a rázùm pøenášeným z potrubí v blízkosti ventilù. Tìsnìní kov/kov nezaruèuje úplnou tìsnost. 27

28 Zpìtné klapky SÉRIE 06 - MEZIPØÍRUBOVÉ ZPÌTNÉ KLAPKY MEZIPØÍRUBOVÁ VODOROVNÁ ZPÌTNÁ KLAPKA a pro vodní systémy, topné / klimatizaèní, prùmyslové a zemìdìlské pouití, stlaèený vzduch; pro chemické, potravináøské a prùmyslové vyuití; zaklápìcí disk; malé rozmìry; nízké tlakové ztráty; vhodné pro instalaci mezi pøíruby ASA150 - PN 6 - PN 10 - PN 16 - PN 25; v souladu se smìrnicí CE 97/23; klapky lze objednat a do DN 700; provedení s pruinou (za kódem oznaèení PR) a bez pruiny Neodstranitelná značka na odlitku PN6 - PN10 - PN16 - PN25 ASA150 - b - DN Nerez pružina AISI 302 umožňuje instalaci v každé pozici Disk vypouklý tvar uzávěru snižuje tlakové ztráty Otvor pro zavěšení během instalace Zvláštní křídlový profil umožňuje instalaci mezi příruby: PN 6, 10, 16 a 25 O-kroužek vnitřní - zajišťuje dokonalé těsnění - snižuje hlučnost Těsnicí O-kroužek Vyznačení směru proudění TECHNICKÝ NÁKRES A ROZMÌRY ROZMĚR A mm B mm S mm D mm E mm Hmotnost kg DN ,3 18, ,82 DN , ,25 DN ,86 DN , ,42 DN ,1 DN , ,23 DN ,5 DN ,4 28

29 Zpìtné klapky VODA Provozní charakteristiky: tlak: od DN 50 do DN 100: max. 25 bar od DN 125 do DN 250: max. 16 bar teplota: NBR: od -10 do +100 C Viton: od -10 do +150 C PTFE: od -10 do +200 C Graf závislosti tlaku a teploty: Materiálové provedení: Č. Popis Množství Tělo 1 uhlíková ocel WCB nerez ocel AISI Disk 1 uhlíková ocel WCB nerez ocel AISI Klapka 1 uhlíková ocel WCB nerez ocel AISI Pružina* 1 nerez ocel AISI O-kroužek 2 NBR Viton PTFE NBR Viton PTFE 6 O-kroužek 2 NBR Viton PTFE NBR Viton PTFE 7 Šroub 1 nerez ocel AISI 304 * Pruina je souèástí pouze u provedení s oznaèením PR na konci objednacího kódu (viz. ceník). Graf tlakových ztrát klapek série D6.0 a D6.6: Tabulka Kv hodnot: Rozměr DN Kv m 3 /h

30 Zpìtné klapky Minimální provozní tlak mm H 2 O: Smìr proudìní DN bez pruiny Pozn. 1 m H 2 O = 0,098 bar Skladování: Uchovávejte na suchém a chladném místì. Instalace: Pracujte opatrnì. Klapku je nutné instalovat správným smìrem (viz. šipka smìru proudìní na tìle klapky). Zvednìte klapku do výše pøírub, pøièem ponechejte dostateèný prostor "G" pro montá. Umístìte šroub do jednoho ze spodních otvorù pøíruby (1) a k odpovídajícímu jazyku umístìnému na stranì klapky (2) a poté správnì umístìte klapku opírající se o jazyk na šroubu. Pøi zvedání klapky pouijte otvor "O" v horní èásti klapky. Vyhnìte se tlakovým rázùm, které by mohly nevratnì poškodit klapku. V pøípadì pouívání klapek s horkými kapalinami, hrozí riziko opaøení. Údrba: Neodmontovávejte komponenty ani neprovádìjte ádné udrovací práce, pokud je systém pod tlakem. 30

31 Zpìtné klapky VODA SÉRIE W6 - MEZIPØÍRUBOVÉ PRUINOVÉ ZPÌTNÉ KLAPKY nastavení do kterékoliv pozice MEZIPØÍRUBOVÁ PRUINOVÁ ZPÌTNÁ KLAPKA W6.010 pro zpracování vody a èerpací systémy, komerèní topné a ventilaèní systémy; pro prùmyslové systémy obecnì Provozní charakteristiky: tlak: teplota: od 0 do 16 bar; od 0 do +100 C MEZIPØÍRUBOVÁ PRUINOVÁ ZPÌTNÁ KLAPKA W6.626 a W6.416 pro chemické, potravináøské a parní systémy; pro vyšší tlaky a teploty Provozní charakteristiky: tlak: teplota: od 0 do 40 bar; od -10 do +350 C 31

32 Zpìtné klapky Graf závislosti tlaku a teploty: TECHNICKÝ NÁKRES A ROZMÌRY ROZMĚR mm A mm C1 mm C2 mm Hmotnost kg DN ,18 DN ,2 DN ,25 DN ,5 DN ,77 DN ,15 DN ,8 DN ,8 DN ,6 Materiálové provedení: Č. Popis Množství W6.010 W6.626 W Tělo 1 litina GG25 ocel AISI 316L uhlíková ocel 2 Disk 1 ocel AISI 316L ocel AISI 316 ocel AISI 316L 3 Pružina 1 ocel AISI 316 ocel AISI 316L ocel AISI Pouzdro 1 ocel AISI 316L ocel AISI 316L ocel AISI 316L 5 Zajišťovací svorka 1 ocel AISI 316 ocel AISI 316 ocel AISI Těsnění 1 NBR kov / kov kov / kov 32

33 Zpìtné klapky VODA Graf tlakových ztrát - médium voda: Údaje a charakteristiky jsou pouze informativní. Tabulka Kv hodnot: Rozměr DN Kv m 3 /h Minimální provozní tlak mm H 2 O: Smìr proudìní pro DN Jakýkoliv smìr Pozn. 1 m H 2 O = 0,098 bar Skladování: Skladujte na suchém a chladném místì. Instalace: Pracujte opatrnì. Montujte mezi dvì pøíruby. Pøed instalací musí být zpìtná klapka naprosto èistá, bez veškerých neèistot ze svaøování. Utahujte vdy protilehlé šrouby. Údrba: Není vyadována ádná zvláštní údrba. 33

34 Zpìtné klapky ZPÌTNÁ KLAPKA ZÁVITOVÁ Y6.623 pro chemické, potravináøské a prùmyslové systémy; v souladu se smìrnicí CE 97/23; závit FF - typ BSP (cylindrický závit) TECHNICKÝ NÁKRES A ROZMÌRY KÓD NOVÝ KÓD ROZMĚR " L mm H mm Hmotnost kg Y Y /4" ,20 Y Y /8" ,21 Y Y /2" 65 42,5 0,233 Y Y /4" ,36 Y Y " 90 84,5 0,689 Y Y /4" ,775 Y Y /4" ,216 Y Y " ,793 Provozní charakteristiky: tlak: od 0 do 70 bar; teplota: od -20 do 200 C Graf závislosti tlaku a teploty: Materiálové provedení: Č. Popis Množství Materiál 1 Tělo 1 nerez ocel AISI Víčko 1 nerez ocel AISI Těsnění 1 PTFE 4 Pružina 1 nerez ocel AISI Uzavírací systém 1 nerez ocel AISI Těsnění 1 PTFE 7 Šestihranná matice 1 nerez ocel AISI Podložka 1 nerez ocel AISI

35 Zpìtné klapky VODA ZPÌTNÁ KLAPKA PØÍRUBOVÁ F5.000 pro vodní rozvody, vytápìní, klimatizaèní systémy a systémy se stlaèeným vzduchem; pruinová klapka; pouitelná ve všech polohách; nízké tlakové ztráty; vnitøní a vnìjší epoxidový nátìr, standardnì modrá barva RAL 5002 (schválena pro pitnou vodu); v souladu se smìrnicí CE 97/23 TECHNICKÝ NÁKRES A ROZMÌRY STARÝ KÓD NOVÝ KÓD ROZMĚR mm A mm C mm Hmotnost kg F DN , F DN , F DN , F DN , F DN , F DN , F DN , F DN ,4 Pøíruba PN16 dle DIN 2501 Provozní charakteristiky: max. tlak: DN : 16 bar DN 250: 10 bar teplota: od 0 do +100 C NBR od 0 do +150 C Viton od 0 do +70 C pry - ACS certifikát pro pitnou vodu 35

36 Zpìtné klapky Graf závislosti tlaku a teploty: S O-kroukem z Vitonu NENÍ VHODNÉ PRO PÁRU. Nepouívat s teplotami èi tlaky pod úrovní vyšrafované oblasti grafu. Materiálové provedení: Č. Popis Množství F5.000 F5.002 F5.008 F5.020 F5.022 F Tělo 1 litina GG25 2 Vodicí čep (DN50-100) 1 mosaz G/CuZN40Pb2 nerez ocel AISI Vodicí čep (DN ) 1 litina GG25 nerez ocel AISI Uzavírací systém (DN50-100) 1 mosaz G/CuZn40Pb2 nerez ocel AISI Uzavírací systém (DN ) 1 litina GG25 nerez ocel AISI Vodicí dřík (DN ) 1 mosaz P/CuZn40Pb2 nerez ocel AISI Plášť hřídele (DN ) 1-2 mosaz P/CuZn40Pb2-6 Pružina 1 nerez ocel AISI Těsnění 1 NBR Viton EPDM** NBR Viton EPDM** 8 Šestihranná matice (DN ) 1-2 mosaz CuZn40Pb2 nerez ocel AISI O-kroužek (DN ) 1 NBR Viton NBR NBR Viton NBR** 10 Vypouštěcí zátka s O-kroužkem* 1-2 mosaz / NBR * Volitelné ** Vhodné pro pitnou vodu 36

37 Zpìtné klapky VODA Graf tlakových ztrát - médium voda: Tabulka Kv - DN: Rozměr DN Kv m 3 /h Minimální provozní tlak mm H 2O: Smìr proudìní DN bez pruiny Pozn. 1 m H 2 O = 0,098 bar Skladování: Uchovávejte na suchém místì. Instalace: Pracujte opatrnì. Drte klapku mezi trubkami a vlote mezi pøíruby tìsnìní. Ujistìte se, e je tìsnìní správnì umístìno. Vzdálenost mezi pøírubami musí odpovídat rozmìru ventilu. Nepouívejte šrouby k pøiblíení k potrubí. Upínací šrouby musí být utahovány køíovì. Poté, co byla klapka instalována, nesmí být pøíruby svaøovány k potrubí. Ujistìte se, e je instalace opatøena pryovými kompenzátory, abyste se vyhnuli popraskání èi tlakovým rázùm z dùvodu napìtí a vibrací pøenášených z potrubí. V pøípadì pouívání klapek s horkými kapalinami, hrozí riziko opaøení. Neodmontovávejte komponenty ani neprovádìjte ádné udrovací práce, pokud je systém pod tlakem. Údrba: Není vyadována ádná zvláštní údrba. 37

38 Zpìtné klapky PØÍRUBOVÝ FILTR KE ZPÌTNÉ KLAPCE (F5) SÉRIE (FILTRAÈNÍ SÍTKO) vhodný pro instalaci na pøírubovou zpìtnou klapku F5 èi další pøírubové armatury; vhodné pro patní ventil; pro vodní rozvody, vytápìní, klimatizaèní systémy a systémy se stlaèeným vzduchem TECHNICKÝ NÁKRES A ROZMÌRY Materiálové provedení: KÓD ROZMĚR F/a mm D mm E mm L mm Hmotnost kg DN , DN , DN , DN , DN , DN , DN , DN ,4 Provozní charakteristiky: tlak: PN 10 / 16. teplota: dle pouité klapky Popis Filtr pozinkovaná ocel nerez ocel AISI 304 Příruba PN 10/16 PN 10/16 38

39 Zpìtné klapky VODA ZPÌTNÁ KLAPKA ZÁVITOVÁ T5.000 pro vodní rozvody, vytápìní, klimatizaèní systémy a systémy se stlaèeným vzduchem; závit FF (vnitøní - vnitøní); pruinová klapka; pouitelná ve všech polohách; nízké tlakové ztráty; vnitøní a vnìjší epoxidový nátìr; v souladu se smìrnicí CE 97/23 TECHNICKÝ NÁKRES A ROZMÌRY KÓD ROZMĚR 1 mm A1 mm Hmotnost kg T " ,2 T /2" ,2 T " ,2 T " ,4 Provozní charakteristiky: tlak: od 0 do 16 bar; teplota: od 0 do +100 C NBR od 0 do +150 C Viton od 0 do +70 C pry - H 2 O ACS certifikát 39

40 Zpìtné klapky Graf závislosti tlaku a teploty: S O-kroukem z Vitonu NENÍ VHODNÉ PRO PÁRU. Nepouívat s teplotami èi tlaky pod úrovní vyšrafované oblasti grafu. Materiálové provedení: Č. Popis Množství T5.000 T5.002 T Tělo 1 Litina GG25 2 Vodicí čep (DN50-100) 1 Mosaz G/CuZn40Pb2 2 Vodicí čep (DN ) 1 litina GG25 3 Uzavírací systém (DN50-100) 1 mosaz G/CuZn40Pb2 3 Uzavírací systém (DN ) 1 litina GG25 4 Vodicí dřík (DN ) 1 mosaz P/CuZn40Pb2 5 Plášť hřídele (DN ) 1-2 mosaz P/CuZn40Pb2 6 Pružina 1 ocel AISI Těsnění 1 NBR Viton EPDM** 8 Šestihranná matice (DN ) 1-2 mosaz CuZn40Pb2 9 O-kroužek (DN ) 1 NBR Viton NBR 10 Vypouštěcí zátka s O-kroužkem* 1-2 mosaz/nbr * Volitelné ** Vhodné pro pitnou vodu 40

41 Zpìtné klapky VODA Graf tlakových ztrát - médium voda: Tabulka Kv - DN: Rozměr DN Kv m 3 /h Minimální provozní tlak mm H 2O: Smìr proudìní DN bez pruiny Pozn. 1 m H 2 O = 0,098 bar Skladování: Uchovávejte na suchém místì. Údrba: Není vyadována ádná zvláštní údrba. 41

42 Zpìtné klapky ZÁVITOVÝ FILTR KE ZPÌTNÉ KLAPCE (T5.000) SÉRIE (FILTRAÈNÍ SÍTKO) vhodný pro instalaci k závitové zpìtné klapce; pro vodní rozvody, vytápìní, klimatizaèní systémy a systémy se stlaèeným vzduchem; materiál: ocel AISI 304, se závitovým ukonèením z nylonu TECHNICKÝ NÁKRES A ROZMÌRY Materiálové provedení: KÓD ROZMĚR F/b mm D1 mm L1 mm Hmotnost kg " 1, , /2" 1, , " 1, , " 1, ,2 Popis Filtr nerez ocel AISI 304 Závitové ukončení nylon 42

43 Zpìtné klapky VODA SÉRIE 07 - KULOVÉ ZPÌTNÉ KLAPKY pro tìké, husté a viskózní kapaliny a odpadní vodu; velmi malé tlakové ztráty; plný prùtok; samoèisticí funkce; tichý provoz; horizontální i vertikální instalace; monost kontroly Provozní charakteristiky: tlak: teplota: od 0,2 do 10 bar od 0 do +100 C 43

44 Zpìtné klapky PØÍRUBOVÁ ZPÌTNÁ KLAPKA (KULIÈKA) S KONTROLNÍM OTVOREM F7.000 pøíruba PN 10 TECHNICKÝ NÁKRES A ROZMÌRY ROZMĚR B mm C mm E mm Hmotnost kg DN ,5 DN ,9 DN ,9 DN ,3 DN ,3 DN ,1 DN ,4 DN ,4 DN ,2 DN DN DN ZÁVITOVÁ ZPÌTNÁ KLAPKA (KULIÈKA) T7.000 závit vnitøní - vnitøní, FF TECHNICKÝ NÁKRES A ROZMÌRY ROZMĚR A mm B mm C mm E mm Hmotnost kg DN ,5 DN ,8 DN ,1 DN ,4 DN ,9 DN ,7 44

45 Zpìtné klapky VODA Materiálové provedení: Č. Popis Množství F7.000 T Tělo 1 litina GG25 litina GG25 2 Kryt 1 litina GGG40 litina GGG40 3a Koule DN NBR 3b Koule DN kov pokrytý NBR kov pokrytý NBR 4 O-kroužek 1 NBR NBR 5 Závrtný šroub + přírubová matice 2-4 ocel AISI 304 ocel AISI 304 Graf tlakových ztrát: Tabulka Kv hodnot: Rozměr DN Kv m 3 /h Pozn. 1 m H 2 O = 0,098 bar Skladování: Uchovávejte na chladném a suchém místì. Skladování: Odšroubujte šrouby na pøírubì a vyjmìte klapku ze systému; Odšroubujte šrouby na krytu; Sejmìte kryt; Vyjmìte tìsnìní; Vyjmìte kouli. U vìtších dimenzí je nutné nejprve otoèit tìlem o 90 pro vyjmutí koule Instalace: Vzestupné vertikální proudìní: instalujte klapku dle obrázku 1 Horizontální proudìní: instalujte klapku dle obrázku 2 obr 1 VZESTUPNÉ VERTIKÁLNÍ PROUDĚNÍ obr 2 Plovákový kulový zpìtný ventil: Tento typ ventilù se instaluje také jako odvzdušòovací ventily (vdy ve vertikální poloze) obr. 1 nebo jako ventily zabraòující zpìtnému toku odpadní vody. V tomto pøípadì mohou být ventily instalovány v horizontálním nebo vertikálním potrubí, avšak vdy dle obrázkù 3-4. obr 3 obr 4 SESTUPNÉ VERTIKÁLNÍ PROUDĚNÍ HORIZONTÁLNÍ PROUDĚNÍ HORIZONTÁLNÍ PROUDĚNÍ S KRYTEM DOLŮ 45

46 Zpìtné klapky PØÍRUBOVÁ ZPÌTNÁ KLAPKA - CLAPET S6.000 vhodné pro vodovody, odpadní vody, topné, klimatizaèní a prùmyslové systémy; vzdálenost protipøírub dle EN558-1, série 48, DIN 3202, série F6; vrtaná pøíruba UNI pro PN 10 i PN 16, dle smìrnice EN , DIN 2501; instalace na horizontálním potrubí; v pøípadì instalace na vertikálním potrubí, je nutné specifikovat smìr proudìní; páka s vyváením; zkoušky dle smìrnice EN (DIN 3230) TECHNICKÝ NÁKRES A ROZMÌRY ROZMĚR L mm H mm H1 mm ef mm F mm PN 10 mm PN 16 mm D k n l D k n l DN DN DN DN DN DN DN DN DN DN DN DN Hmotnost kg DN DN Materiálové provedení: S6 Tìlo: litina GG25 DN tvárná litina GJS DN Tìsnìní: NBR; EPDM; Viton 46

47 Kompenzátory VODA SÉRIE 08 - KOMPENZÁTORY F8 - PØÍRUBOVÝ T8 - ZÁVITOVÝ pro prùmyslové dodávky vody, topné a ventilaèní systémy; prùmyslové a zemìdìlské vyuití; stlaèený vzduch a èerpací systémy; kompenzuje vìtší stlaèení, prodlouení, boèním posuny, úhlová prohnutí; antivibraèní funkce; omezuje vodní rázy; pohlcování hluku z vibrací; moné objednat regulaèní tyè Provozní charakteristiky: tlak: od DN 20 do DN 300: 16 bar od DN 350 do DN 600: 10 bar teplota: od -10 C do +90 C Graf závislosti tlaku a teploty: F8.500 a F8.520: T8.500 a T8.500 TF: 47

48 TECHNICKÝ NÁKRES A ROZMÌRY Kompenzátory D.N. D.N. DN L 1 L 2 L3 Rozměry mm DN Vzdálenost přírub - délka mm L L L Stlačení mm L L L Prodloužení mm L L L Boční posun mm F _ T _ T8.500TF +_ Úhlové prohnutí F _ T _ T8.500 TF +_ Hmotnost kg F8.500 PN ,8 3,3 4,2 4,8 6,2 7,1 9,3 11,7 16,8 20,6 25,8 39,2 49,8 52,0 62,8 83,5 F8.500 PN ,8 3,3 4,2 4,9 6,3 7,2 9,2 11,6 17,5 25,5 31,5 44,1 53,8 61,0 82,2 120,0 T ,58 0,9 1,25 1,72 2,75 3,6 5, T8.500TF ,0 2,4 3,4 4,2 5, Regulaèní tyè: DN /2 3/4 1 5/4 6/ / Počet tyčí B A Regulaèní tyèe jsou k dispozici pro kompenzátor F Regulací pozice matic (1) na tyèi (2) nastavíte maximální prodlouení nebo stlaèení, pøípustné pro spoj. Regulaèní tyèe je vhodné pouít pøi instalaci èerpadel. 48
