1 MECHANICKÉ SPOJOVACÍ PRVKY BIGHEAD INTELIGENTNÍ SPOJOVACÍ PRVKY PRO VYSOCE NÁROČNÉ APLIKACE Joined to last.

2

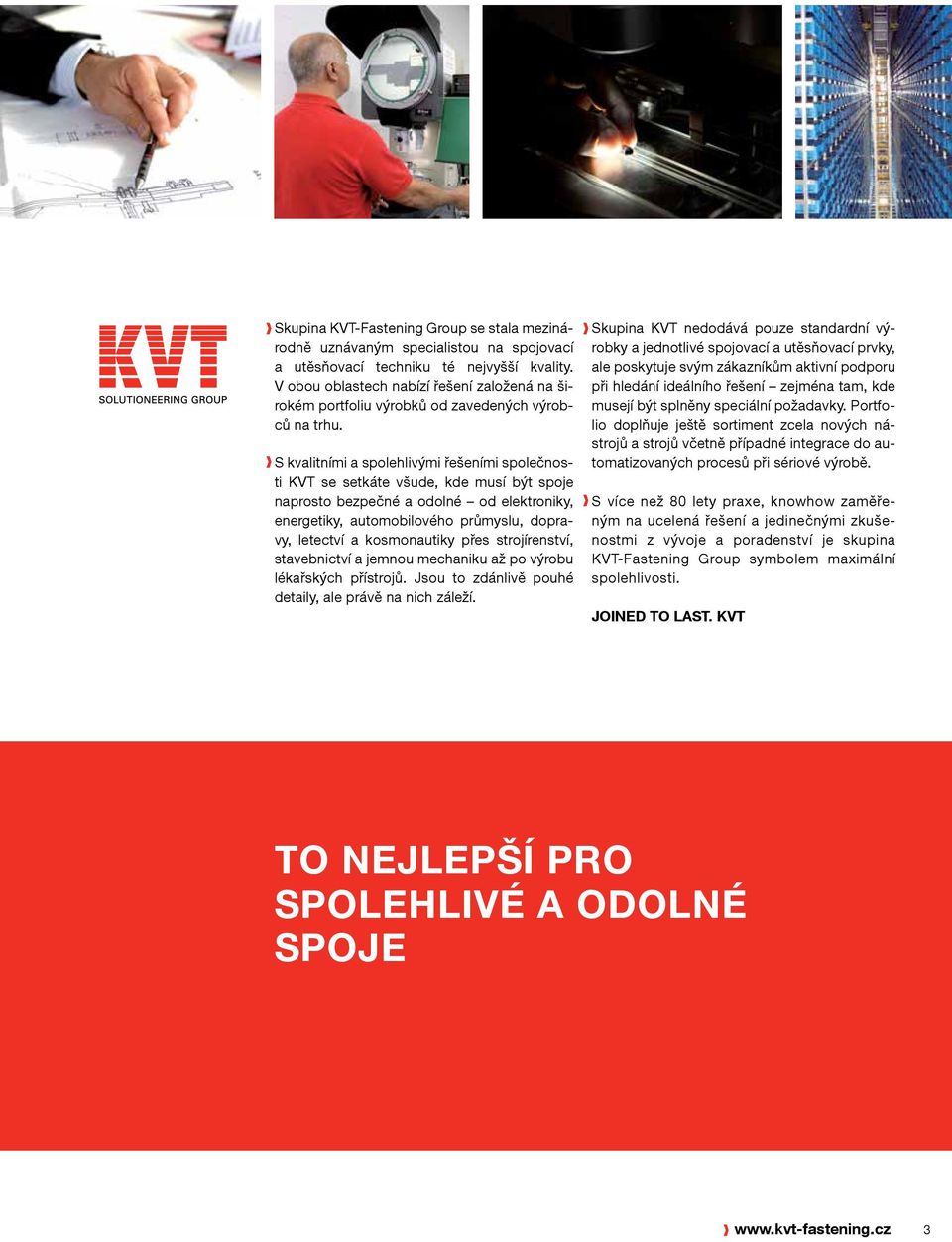

3 Skupina KVT-Fastening Group se stala mezinárodně uznávaným specialistou na spojovací a utěsňovací techniku té nejvyšší kvality. V obou oblastech nabízí řešení založená na širokém portfoliu výrobků od zavedených výrobců na trhu. S kvalitními a spolehlivými řešeními společnosti KVT se setkáte všude, kde musí být spoje naprosto bezpečné a odolné od elektroniky, energetiky, automobilového průmyslu, dopravy, letectví a kosmonautiky přes strojírenství, stavebnictví a jemnou mechaniku až po výrobu lékařských přístrojů. Jsou to zdánlivě pouhé detaily, ale právě na nich záleží. Skupina KVT nedodává pouze standardní výrobky a jednotlivé spojovací a utěsňovací prvky, ale poskytuje svým zákazníkům aktivní podporu při hledání ideálního řešení zejména tam, kde musejí být splněny speciální požadavky. Portfolio doplňuje ještě sortiment zcela nových nástrojů a strojů včetně případné integrace do automatizovaných procesů při sériové výrobě. S více než 80 lety praxe, knowhow zaměřeným na ucelená řešení a jedinečnými zkušenostmi z vývoje a poradenství je skupina KVT-Fastening Group symbolem maximální spolehlivosti. Joined to last. KVT TO NEJLEPŠÍ PRO SPOLEHLIVÉ A ODOLNÉ SPOJE 3

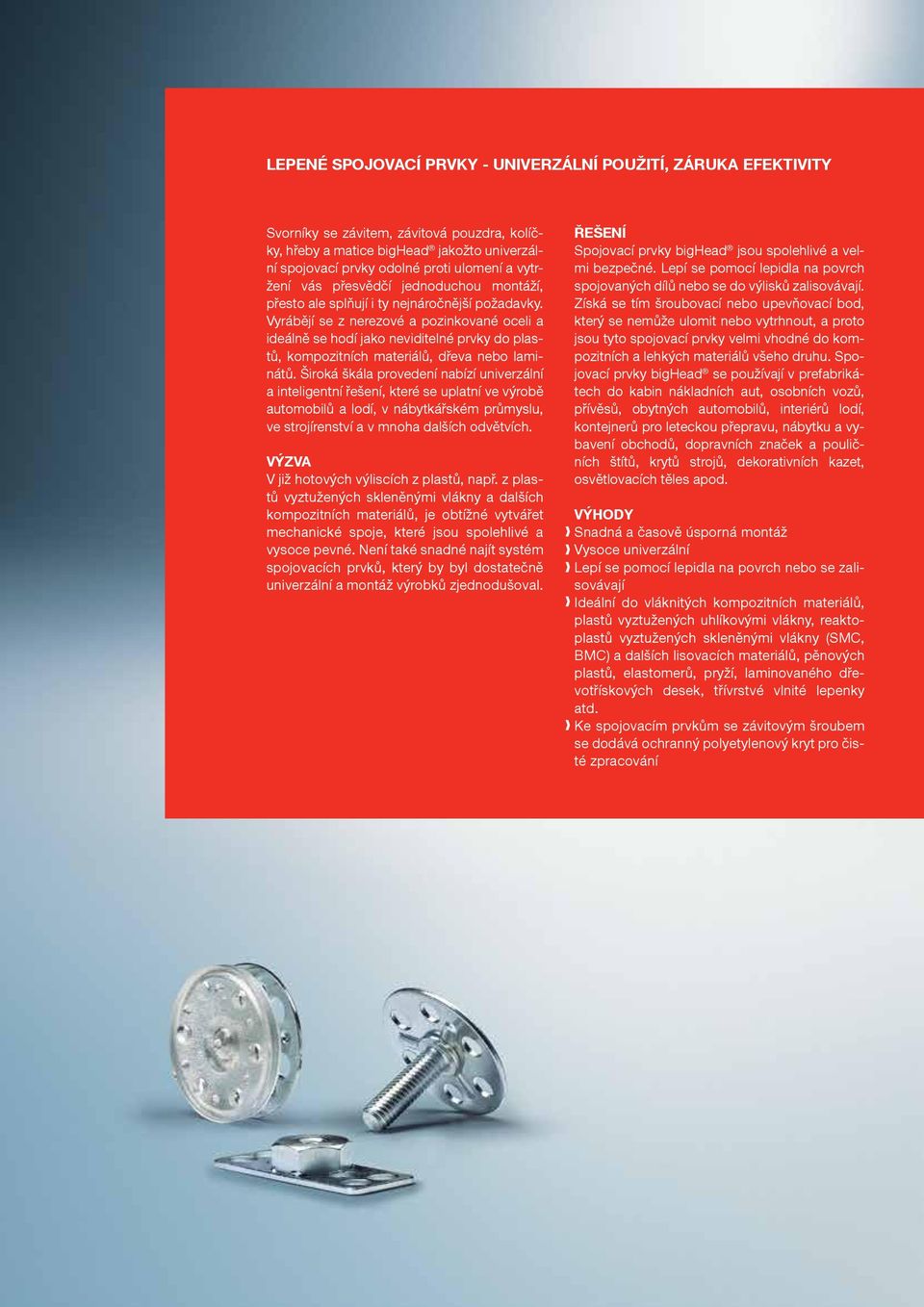

4 LEPENÉ SPOJOVACÍ PRVKY - UNIVERZÁLNÍ POUŽITÍ, ZÁRUKA EFEKTIVITY Svorníky se závitem, závitová pouzdra, kolíčky, hřeby a matice jakožto univerzální spojovací prvky odolné proti ulomení a vytržení vás přesvědčí jednoduchou montáží, přesto ale splňují i ty nejnáročnější požadavky. Vyrábějí se z nerezové a pozinkované oceli a ideálně se hodí jako neviditelné prvky do plastů, kompozitních materiálů, dřeva nebo laminátů. Široká škála provedení nabízí univerzální a inteligentní řešení, které se uplatní ve výrobě automobilů a lodí, v nábytkářském průmyslu, ve strojírenství a v mnoha dalších odvětvích. VÝZVA V již hotových výliscích z plastů, např. z plastů vyztužených skleněnými vlákny a dalších kompozitních materiálů, je obtížné vytvářet mechanické spoje, které jsou spolehlivé a vysoce pevné. Není také snadné najít systém spojovacích prvků, který by byl dostatečně univerzální a montáž výrobků zjednodušoval. ŘEŠENÍ Spojovací prvky jsou spolehlivé a velmi bezpečné. Lepí se pomocí lepidla na povrch spojovaných dílů nebo se do výlisků zalisovávají. Získá se tím šroubovací nebo upevňovací bod, který se nemůže ulomit nebo vytrhnout, a proto jsou tyto spojovací prvky velmi vhodné do kompozitních a lehkých materiálů všeho druhu. Spojovací prvky se používají v prefabrikátech do kabin nákladních aut, osobních vozů, přívěsů, obytných automobilů, interiérů lodí, kontejnerů pro leteckou přepravu, nábytku a vybavení obchodů, dopravních značek a pouličních štítů, krytů strojů, dekorativních kazet, osvětlovacích těles apod. VÝHODY Snadná a časově úsporná montáž Vysoce univerzální Lepí se pomocí lepidla na povrch nebo se zalisovávají Ideální do vláknitých kompozitních materiálů, plastů vyztužených uhlíkovými vlákny, reaktoplastů vyztužených skleněnými vlákny (SMC, BMC) a dalších lisovacích materiálů, pěnových plastů, elastomerů, pryží, laminovaného dřevotřískových desek, třívrstvé vlnité lepenky atd. Ke spojovacím prvkům se závitovým šroubem se dodává ochranný polyetylenový kryt pro čisté zpracování

5 Obsah 8 12 Svorníky se závitem M1 / SM1 13 Kolíky M4 / SM4 14 Hřeby M5 / SM Matice F1 / SF Závitová pouzdra F2 / SF2 22 Háčky M6 / SM6 22 Oblouky M7 / SM7, M8 / SM8 23 Držáky kabelů SB32, B38 / SB38 24 Speciální upevňovací prvky 25 Svorníky se závitem/závitová pouzdra TwinDisk 26 Spojovací prvky Poppit 27 Příslušenství Lepidlo BIG BOND 30 3M Scotch-Weld 7271 B / A Všechny rozměry jsou v mm. 5

6 PŘEHLED VÝROBKŮ Tvar hlavy Svorníky se závitem M1 / SM1 Kolíky M4 / SM4 Hřeby M5 / SM5 Matice F1 / SF1 Závitová bighead pouzdra F2 / SF2 B15 Čtvercová hlava, 15 x 15 mm B19 Kulatá hlava, Ø 19 mm B20 Kulatá hlava, Ø 20 mm B23 Kulatá hlava, Ø 23 mm B30 Kulatá hlava, Ø 30 mm B32 Čtvercová hlava, 32 x 32 mm B38 Kulatá vykrojená hlava, Ø 38 mm Strany Všechny typy se dodávají v balení po 100 ks!

7 PŘEHLED VÝROBKŮ Tvar hlavy Svorníky se závitem M1 / SM1 Kolíky M4 / SM4 Hřeby M5 / SM5 Matice F1 / SF1 Závitová bighead pouzdra F2 / SF2 T38 Obdélníková hlava, 38 x 15 mm T40 Obdélníková hlava, 40 x 10 mm B50 Kulatá vykrojená hlava, Ø 50 mm B58 Čtvercová hlava, 58 x 58 mm Strany Tvar hlavy Háčky M6 / SM6 Oblouky M7 / SM7, M8 / SM8 Držáky kabelů SB32, B38 / SB38 B32 Čtvercová hlava, 32 x 32 mm SB32, B38 / SB38 Čtvercová hlava, 32 x 32 mm nebo 38 x 38 mm Strany Všechny typy se dodávají v balení po 100 ks! 7

8 Velikost závitu SVORNÍKY SE ZÁVITEM M1 / SM1 Délka 3D DATA: Tvar hlavy B15 Čtvercová hlava,15 x 15 mm M1/B15-M4x12 M4 x 12 mm SM1/B15-M4x8 M4 x 8 mm M1/B15-M4x16 M4 x 16 mm SM1/B15-M4x12 M4 x 12 mm M1/B15-M4x30 M4 x 30 mm SM1/B15-M4x16 M4 x 16 mm M1/B15-M5x12 M5 x 12 mm SM1/B15-M4x25 M4 x 25 mm M1/B15-M5x16 M5 x 16 mm SM1/B15-M5x12 M5 x 12 mm M1/B15-M5x20 M5 x 20 mm SM1/B15-M5x16 M5 x 16 mm M1/B15-M5x25 M5 x 25 mm SM1/B15-M5x25 M5 x 25 mm M1/B15-M5x30 M5 x 30 mm SM1/B15-M6x16 M6 x 16 mm M1/B15-M6x12 M6 x 12 mm SM1/B15-M6x25 M6 x 25 mm M1/B15-M6x16 M6 x 16 mm M1/B15-M6x20 M6 x 20 mm M1/B15-M6x25 M6 x 25 mm M1/B15-M6x60 M6 x 60 mm Tvar hlavy B19 Kulatá hlava, Ø 19 mm M1/B19-M4x12 M4 x 12 mm M1/B19-M5x12 M5 x 12 mm M1/B19-M5x25 M5 x 25 mm M1/B19-M8x12 M8 x 12 mm M1/B19-M8x15 M8 x 15 mm Tvar hlavy B20 Kulatá hlava, Ø 20 mm M1/B20-M5x16 M5 x 16 mm SM1/B20-M6x40 M6 x 40 mm M1/B20-M6x20 M6 x 20 mm SM1/B20-M8x25 M8 x 25 mm M1/B20-M8x25 M8 x 25 mm 8 Materiál M1 = pozinkovaná ocel SM1 = nerezová ocel Další varianty na objednávku

9 Velikost závitu SVORNÍKY SE ZÁVITEM M1 / SM1 Délka 3D DATA: Tvar hlavy B23 Kulatá hlava, Ø 23 mm M1/B23-M4x16 M4 x 16 mm SM1/B23-M4x20 M4 x 20 mm M1/B23-M4x20 M4 x 20 mm SM1/B23-M5x12 M5 x 12 mm M1/B23-M4x25 M4 x 25 mm SM1/B23-M5x16 M5 x 16 mm M1/B23-M5x12 M5 x 12 mm SM1/B23-M6x12 M6 x 12 mm M1/B23-M5x16 M5 x 16 mm SM1/B23-M6x16 M6 x 16 mm M1/B23-M5x20 M5 x 20 mm SM1/B23-M6x25 M6 x 25 mm M1/B23-M5x25 M5 x 25 mm SM1/B23-M8x25 M8 x 25 mm M1/B23-M5x30 M5 x 30 mm SM1/B23-M8x30 M8 x 30 mm M1/B23-M6x12 M6 x 12 mm SM1/B23-M10x30 M10 x 30 mm M1/B23-M6x16 M6 x 16 mm M1/B23-M6x20 M6 x 20 mm M1/B23-M6x25 M6 x 25 mm M1/B23-M6x30 M6 x 30 mm M1/B23-M6x40 M6 x 40 mm M1/B23-M6x50 M6 x 50 mm M1/B23-M8x15 M8 x 15 mm M1/B23-M8x30 M8 x 30 mm M1/B23-M8x35 M8 x 35 mm M1/B23-M8x60 M8 x 60 mm M1/B23-M10x40 M10 x 40 mm Tvar hlavy B30 Kulatá hlava, Ø 30 mm M1/B30-M8x20 M8 x 20 mm SM1/B30-M8x25 M8 x 25 mm M1/B30-M10x40 M10 x 40 mm SM1/B30-M10x50 M10 x 50 mm Materiál M1 = pozinkovaná ocel SM1 = nerezová ocel Další varianty na objednávku 9

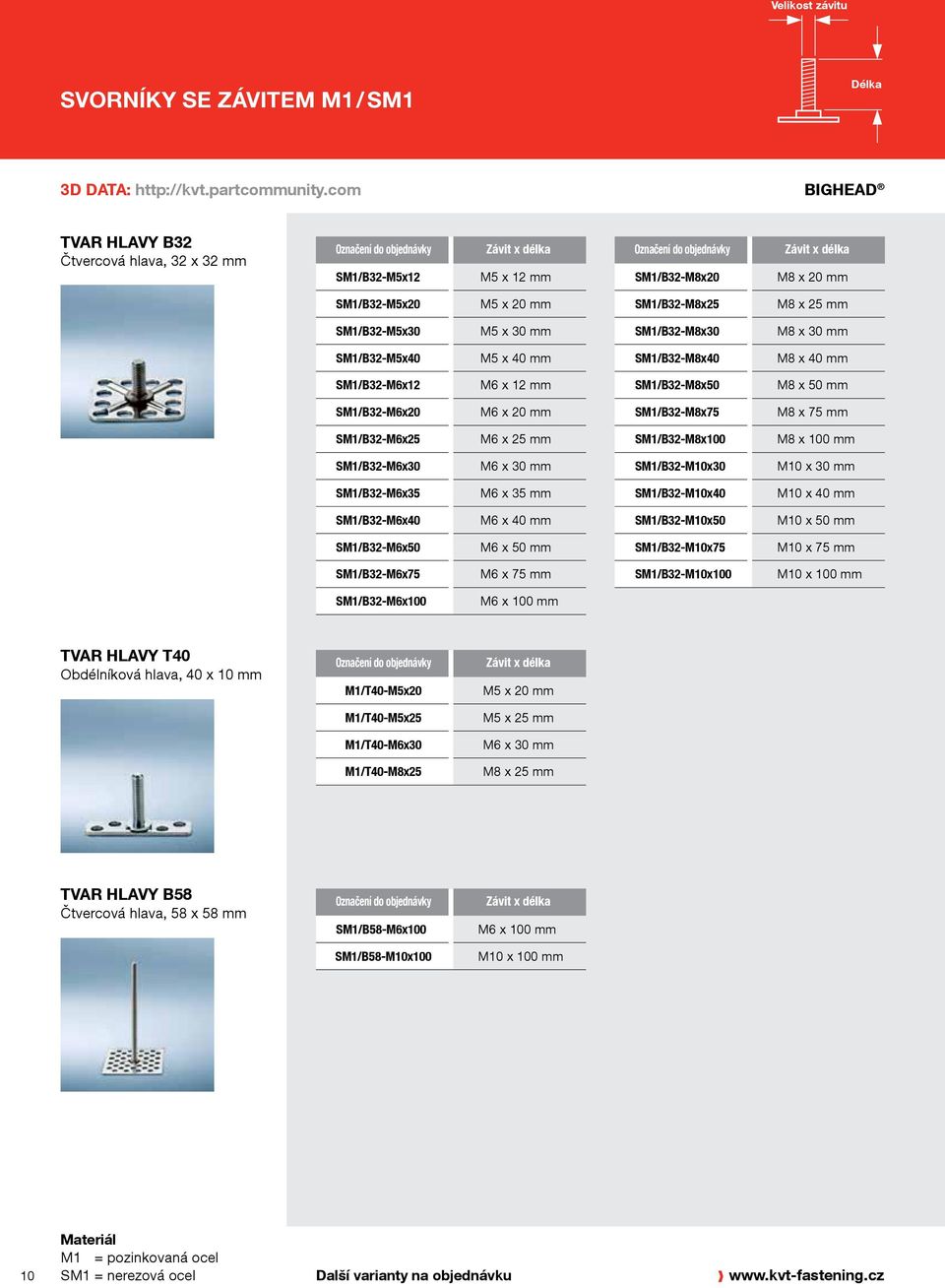

10 Velikost závitu SVORNÍKY SE ZÁVITEM M1 / SM1 Délka 3D DATA: Tvar hlavy B32 Čtvercová hlava, 32 x 32 mm SM1/B32-M5x12 M5 x 12 mm SM1/B32-M8x20 M8 x 20 mm SM1/B32-M5x20 M5 x 20 mm SM1/B32-M8x25 M8 x 25 mm SM1/B32-M5x30 M5 x 30 mm SM1/B32-M8x30 M8 x 30 mm SM1/B32-M5x40 M5 x 40 mm SM1/B32-M8x40 M8 x 40 mm SM1/B32-M6x12 M6 x 12 mm SM1/B32-M8x50 M8 x 50 mm SM1/B32-M6x20 M6 x 20 mm SM1/B32-M8x75 M8 x 75 mm SM1/B32-M6x25 M6 x 25 mm SM1/B32-M8x100 M8 x 100 mm SM1/B32-M6x30 M6 x 30 mm SM1/B32-M10x30 M10 x 30 mm SM1/B32-M6x35 M6 x 35 mm SM1/B32-M10x40 M10 x 40 mm SM1/B32-M6x40 M6 x 40 mm SM1/B32-M10x50 M10 x 50 mm SM1/B32-M6x50 M6 x 50 mm SM1/B32-M10x75 M10 x 75 mm SM1/B32-M6x75 M6 x 75 mm SM1/B32-M10x100 M10 x 100 mm SM1/B32-M6x100 M6 x 100 mm Tvar hlavy T40 Obdélníková hlava, 40 x 10 mm M1/T40-M5x20 M5 x 20 mm M1/T40-M5x25 M5 x 25 mm M1/T40-M6x30 M6 x 30 mm M1/T40-M8x25 M8 x 25 mm Tvar hlavy B58 Čtvercová hlava, 58 x 58 mm SM1/B58-M6x100 M6 x 100 mm SM1/B58-M10x100 M10 x 100 mm 10 Materiál M1 = pozinkovaná ocel SM1 = nerezová ocel Další varianty na objednávku

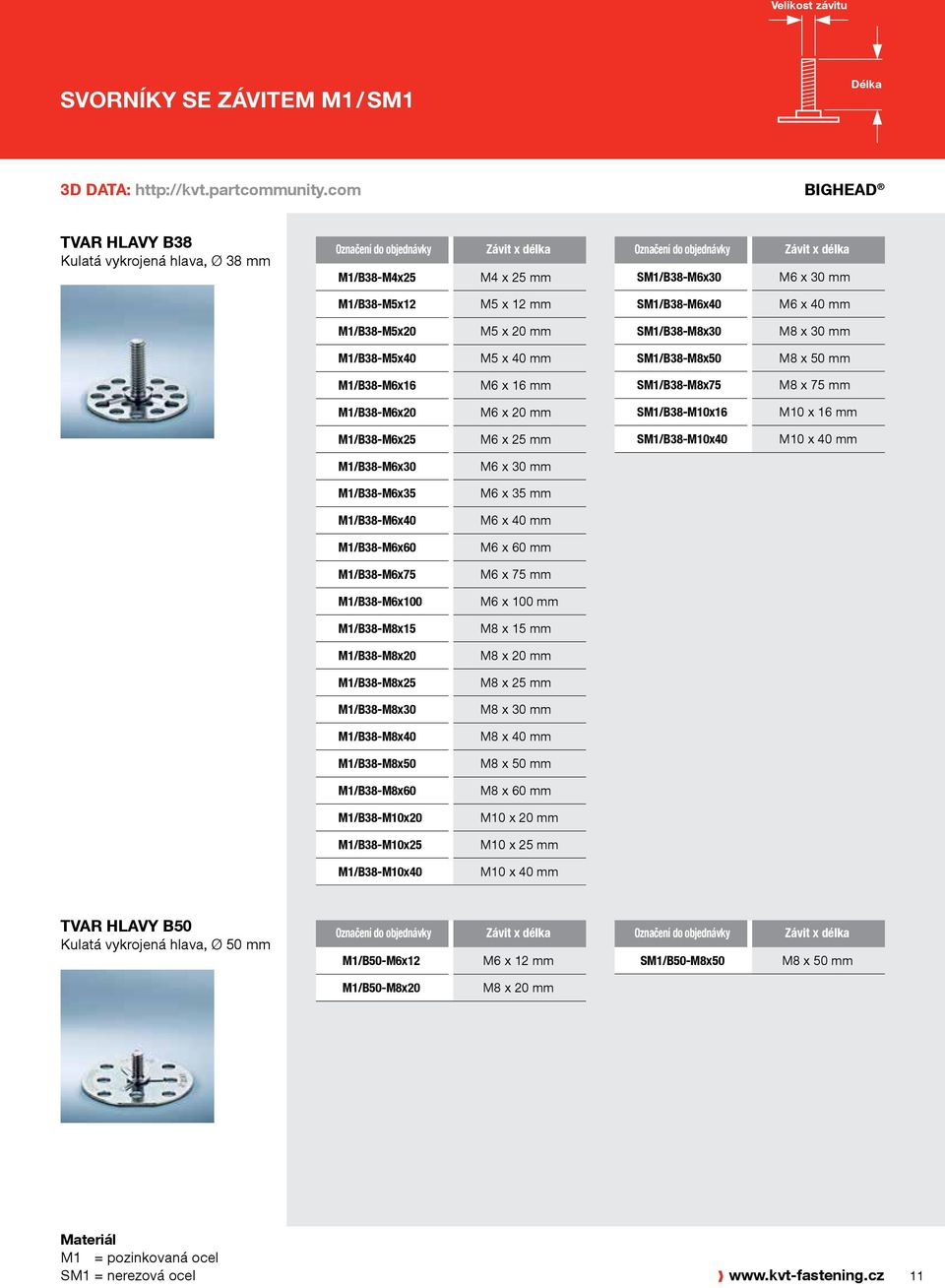

11 Velikost závitu SVORNÍKY SE ZÁVITEM M1 / SM1 Délka 3D DATA: Tvar hlavy B38 Kulatá vykrojená hlava, Ø 38 mm M1/B38-M4x25 M4 x 25 mm SM1/B38-M6x30 M6 x 30 mm M1/B38-M5x12 M5 x 12 mm SM1/B38-M6x40 M6 x 40 mm M1/B38-M5x20 M5 x 20 mm SM1/B38-M8x30 M8 x 30 mm M1/B38-M5x40 M5 x 40 mm SM1/B38-M8x50 M8 x 50 mm M1/B38-M6x16 M6 x 16 mm SM1/B38-M8x75 M8 x 75 mm M1/B38-M6x20 M6 x 20 mm SM1/B38-M10x16 M10 x 16 mm M1/B38-M6x25 M6 x 25 mm SM1/B38-M10x40 M10 x 40 mm M1/B38-M6x30 M6 x 30 mm M1/B38-M6x35 M6 x 35 mm M1/B38-M6x40 M6 x 40 mm M1/B38-M6x60 M6 x 60 mm M1/B38-M6x75 M6 x 75 mm M1/B38-M6x100 M6 x 100 mm M1/B38-M8x15 M8 x 15 mm M1/B38-M8x20 M8 x 20 mm M1/B38-M8x25 M8 x 25 mm M1/B38-M8x30 M8 x 30 mm M1/B38-M8x40 M8 x 40 mm M1/B38-M8x50 M8 x 50 mm M1/B38-M8x60 M8 x 60 mm M1/B38-M10x20 M10 x 20 mm M1/B38-M10x25 M10 x 25 mm M1/B38-M10x40 M10 x 40 mm Tvar hlavy B50 Kulatá vykrojená hlava, Ø 50 mm M1/B50-M6x12 M6 x 12 mm SM1/B50-M8x50 M8 x 50 mm M1/B50-M8x20 M8 x 20 mm Materiál M1 = pozinkovaná ocel SM1 = nerezová ocel 11

12 Velikost závitu SVORNÍKY SE ZÁVITEM M1 / SM1 Délka 3D DATA: Tvar hlavy T38 Obdélníková hlava, 38 x 15 mm M1/T38-M4x12 M4 x 12 mm SM1/T38-M4x12 M4 x 12 mm M1/T38-M4x16 M4 x 16 mm SM1/T38-M5x12 M5 x 12 mm M1/T38-M4x20 M4 x 20 mm SM1/T38-M5x16 M5 x 16 mm M1/T38-M4x25 M4 x 25 mm SM1/T38-M5x25 M5 x 25 mm M1/T38-M5x16 M5 x 16 mm SM1/T38-M6x16 M6 x 16 mm M1/T38-M5x20 M5 x 20 mm SM1/T38-M6x25 M6 x 25 mm M1/T38-M5x25 M5 x 25 mm SM1/T38-M6x30 M6 x 30 mm M1/T38-M6x12 M6 x 12 mm SM1/T38-M6x40 M6 x 40 mm M1/T38-M6x16 M6 x 16 mm SM1/T38-M6x50 M6 x 50 mm M1/T38-M6x20 M6 x 20 mm SM1/T38-M8x30 M8 x 30 mm M1/T38-M6x25 M6 x 25 mm SM1/T38-M8x40 M8 x 40 mm M1/T38-M6x30 M6 x 30 mm SM1/T38-M8x50 M8 x 50 mm M1/T38-M6x40 M6 x 40 mm SM1/T38-M10x50 M10 x 50 mm M1/T38-M6x50 M6 x 50 mm M1/T38-M6x60 M6 x 60 mm M1/T38-M6x75 M6 x 75 mm M1/T38-M6x100 M6 x 100 mm M1/T38-M8x20 M8 x 20 mm M1/T38-M8x30 M8 x 30 mm M1/T38-M8x40 M8 x 40 mm M1/T38-M8x50 M8 x 50 mm M1/T38-M10x25 M10 x 25 mm M1/T38-M10x30 M10 x 30 mm M1/T38-M10x50 M10 x 50 mm 12 Materiál M1 = pozinkovaná ocel SM1 = nerezová ocel Další varianty na objednávku

13 Průměr kolíku KOLÍKY M4 / SM4 Délka 3D DATA: Tvar hlavy B15 Čtvercová hlava,15 x 15 mm M4/B x12 Průměr x Délka 4.75 mm x 12 mm SM4/B x12 Průměr x Délka 4.75 mm x 12 mm M4/B x mm x 18 mm Tvar hlavy B23 Kulatá hlava, Ø 23 mm M4/B x12 Průměr x Délka 4.75 mm x 12 mm M4/B x mm x 20 mm M4/B x mm x 25 mm Tvar hlavy B38 Kulatá vykrojená hlava, Ø 38 mm M4/B x25 Průměr x Délka 4.75 mm x 25 mm SM4/B38-3x50 Průměr x Délka 3.00 mm x 50 mm M4/B x mm x 40 mm Tvar hlavy T38 Obdélníková hlava, 38 x 15 mm M4/T x25 Průměr x Délka 4.75 mm x 25 mm M4/T x mm x 50 mm Praktické příslušenství viz str. 27 Materiál M4 = pozinkovaná ocel SM4 = nerezová ocel Další varianty na objednávku 13

14 Průměr hřebu HŘEBY M5 / SM5 Délka 3D DATA: Tvar hlavy B23 Kulatá hlava, Ø 23 mm M5/B23-3x25 Průměr x Délka 3 mm x 25 mm M5/B23-3x75 3 mm x 75 mm Tvar hlavy B30 Kulatá hlava, Ø 30 mm SM5/B30-3x100 Průměr x Délka 3 mm x 100 mm Tvar hlavy B32 Čtvercová hlava, 32 x 32 mm SM5/B32-3x30 Průměr x Délka 3 mm x 30 mm SM5/B32-3x60 3 mm x 60 mm SM5/B32-3x75 3 mm x 75 mm SM5/B32-3x100 3 mm x 100 mm Tvar hlavy 38 Kulatá vykrojená hlava, Ø 38 mm M5/B38-3x25 Průměr x Délka 3 mm x 25 mm SM5/B38-3x25 Průměr x Délka 3 mm x 25 mm SM5/B38-3x50 3 mm x 50 mm SM5/B38-3x100 3 mm x 100 mm Praktické příslušenství viz str Materiál M5 = pozinkovaná ocel SM5 = nerezová ocel Další varianty na objednávku

15 15

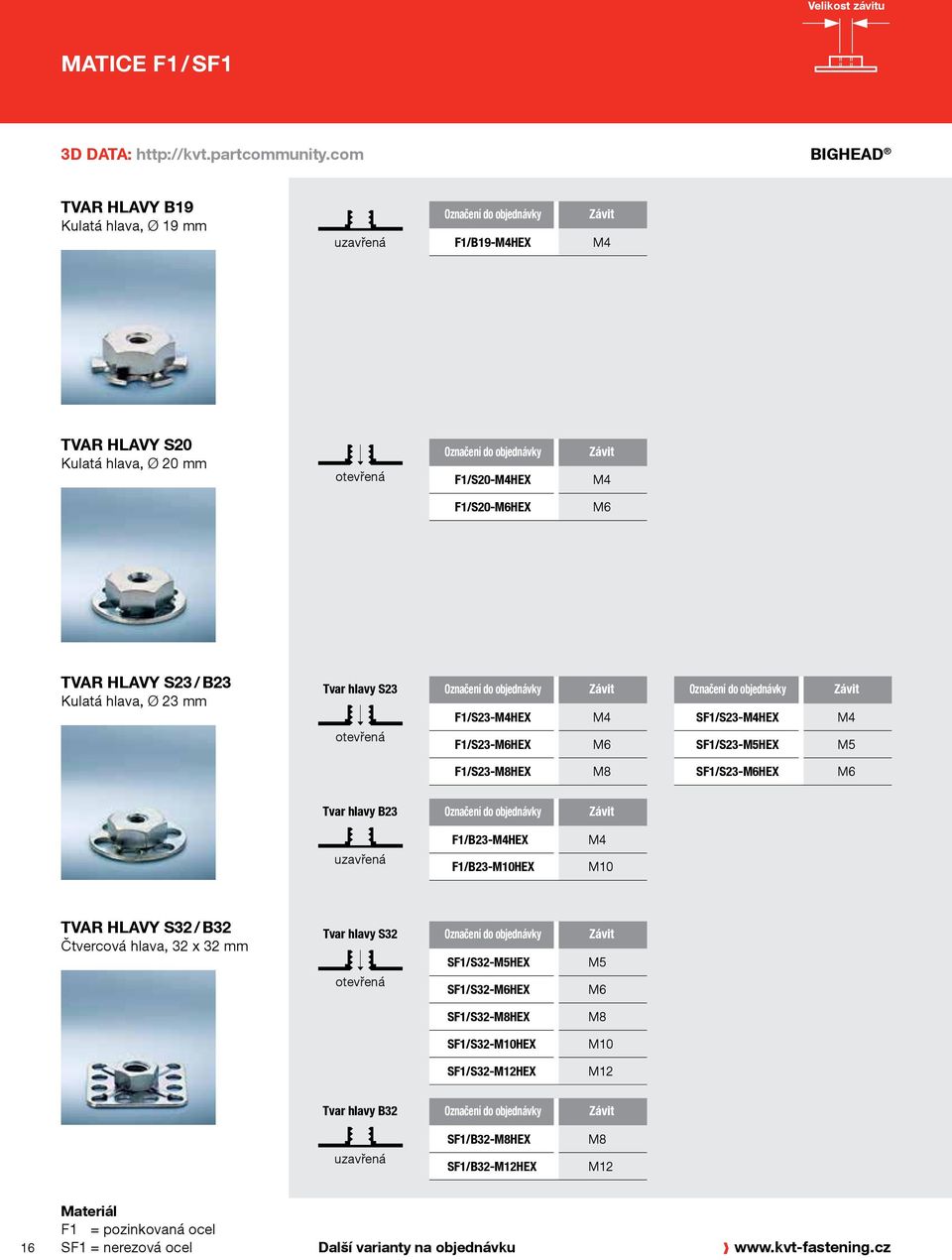

16 Velikost závitu MATICE F1 / SF1 3D DATA: Tvar hlavy B19 Kulatá hlava, Ø 19 mm uzavřená F1/B19-M4HEX Závit M4 Tvar hlavy S20 Kulatá hlava, Ø 20 mm otevřená F1/S20-M4HEX Závit M4 F1/S20-M6HEX M6 Tvar hlavy S23 / B23 Kulatá hlava, Ø 23 mm Tvar hlavy S23 otevřená Závit Závit F1/S23-M4HEX M4 SF1/S23-M4HEX M4 F1/S23-M6HEX M6 SF1/S23-M5HEX M5 F1/S23-M8HEX M8 SF1/S23-M6HEX M6 Tvar hlavy B23 Závit uzavřená F1/B23-M4HEX F1/B23-M10HEX M4 M10 Tvar hlavy S32 / B32 Čtvercová hlava, 32 x 32 mm Tvar hlavy S32 otevřená SF1/S32-M5HEX SF1/S32-M6HEX Závit M5 M6 SF1/S32-M8HEX M8 SF1/S32-M10HEX M10 SF1/S32-M12HEX M12 Tvar hlavy B32 Závit uzavřená SF1/B32-M8HEX SF1/B32-M12HEX M8 M12 16 Materiál F1 = pozinkovaná ocel SF1 = nerezová ocel Další varianty na objednávku

17 Velikost závitu MATICE F1 / SF1 3D DATA: Tvar hlavy S38 / B38 Kulatá vykrojená hlava, Ø 38 mm Tvar hlavy S38 otevřená Závit Závit F1/S38-M6HEX M6 SF1/S38-M6HEX M6 F1/S38-M8HEX M8 SF1/S38-M8HEX M8 F1/S38-M10HEX M10 SF1/S38-M12HEX M12 F1/S38-M12HEX M12 Tvar hlavy B38 Závit uzavřená F1/B38-M4HEX F1/B38-M8HEX M4 M8 F1/B38-M10HEX M10 Tvar hlavy T38 / ST38 Obdélníková hlava, 38 x 15 mm Tvar hlavy T38 uzavřená F1/T38-M6HEX Závit M6 Tvar hlavy ST38 otevřená Závit Závit F1/ST38-M4HEX M4 SF1/ST38-M3HEX M3 F1/ST38-M5HEX M5 SF1/ST38-M4HEX M4 F1/ST38-M6HEX M6 SF1/ST38-M5HEX M5 F1/ST38-M8HEX M8 SF1/ST38-M6HEX M6 F1/ST38-M10HEX M10 SF1/ST38-M8HEX M8 SF1/ST38-M10HEX M10 Tvar hlavy S58 Čtvercová hlava, 58 x 58 mm otevřená Závit Závit F1/S58-M8HEX M8 SF1/S58-M12HEX M12 F1/S58-M12HEX M12 Materiál F1 = pozinkovaná ocel SF1 = nerezová ocel Další varianty na objednávku 17

18 Velikost závitu ZÁVITOVÁ POUZDRA F2 / SF2 Délka 3D DATA: Tvar hlavy B19 / S19 Kulatá hlava, Ø 19 mm Tvar hlavy B19 uzavřená F2/B19-M6x10 F2/B19-M6x22 M6 x 10 mm M6 x 22 mm F2/B19-M8x10 M8 x 10 mm Tvar hlavy S19 otevřená F2/S19-M5x10 M5 x 10 mm Tvar hlavy B20 / S20 Kulatá hlava, Ø 20 mm Tvar hlavy B20 uzavřená F2/B20-M6x10 M6 x 10 mm SF2/B20-M5x10 M5 x 10 mm Tvar hlavy S20 otevřená F2/S20-M4x5 F2/S20-M6x10 F2/S20-M6x22 M4 x 5 mm M6 x 10 mm M6 x 22 mm Tvar hlavy B23 / S23 Kulatá hlava, Ø 23 mm Tvar hlavy B23 uzavřená F2/B23-M6x10 M6 x 10 mm SF2/B23-M4x10 M4 x 10 mm F2/B23-M6x14 M6 x 14 mm SF2/B23-M6x15 M6 x 15 mm F2/B23-M6x16 M6 x 16 mm SF2/B23-M8x15 M8 x 15 mm F2/B23-M8x10 M8 x 10 mm SF2/B23-M8x20 M8 x 20 mm F2/B23-M8x14 M8 x 14 mm SF2/B23-M10x20 M10 x 20 mm F2/B23-M10x14 M10 x 14 mm Tvar hlavy S23 otevřená F2/S23-M6x10 M6 x 10 mm SF2/S23-M4x5 M4 x 5 mm F2/S23-M6x16 M6 x 16 mm SF2/S23-M5x5 M5 x 5 mm F2/S23-M8x10 M8 x 10 mm SF2/S23-M5x10 M5 x 10 mm F2/S23-M10x14 M10 x 14 mm SF2/S23-M6x5 M6 x 5 mm SF2/S23-M6x10 SF2/S23-M6x20 SF2/S23-M10x20 M6 x 10 mm M6 x 20 mm M10 x 20 mm 18 Materiál F2 = pozinkovaná ocel SF2 = nerezová ocel Další varianty na objednávku

19 Velikost závitu ZÁVITOVÁ POUZDRA F2 / SF2 Délka 3D DATA: Tvar hlavy B32 / S32 Čtvercová hlava, 32 x 32 mm Tvar hlavy B32 uzavřená SF2/B32-M4x10 SF2/B32-M5x10 M4 x 10 mm M5 x 10 mm SF2/B32-M6x10 M6 x 10 mm SF2/B32-M6x15 M6 x 15 mm SF2/B32-M6x20 M6 x 20 mm SF2/B32-M8x10 M8 x 10 mm SF2/B32-M8x15 M8 x 15 mm SF2/B32-M8x20 M8 x 20 mm Tvar hlavy S32 otevřená SF2/S32-M4x5 SF2/S32-M6x10 M4 x 5 mm M6 x 10 mm SF2/S32-M6x15 M6 x 15 mm SF2/S32-M6x20 M6 x 20 mm SF2/S32-M8x6 M8 x 6 mm SF2/S32-M8x10 M8 x 10 mm SF2/S32-M8x15 M8 x 15 mm SF2/S32-M8x20 M8 x 20 mm SF2/S32-M10x20 M10 x 20 mm Materiál F2 = pozinkovaná ocel SF2 = nerezová ocel Další varianty na objednávku 19

20 Velikost závitu ZÁVITOVÁ POUZDRA F2 / SF2 Délka 3D DATA: Tvar hlavy B38 / S38 Kulatá vykrojená hlava, Ø 38 mm Tvar hlavy B38 uzavřená F2/B38-M4x10 M4 x 10 mm SF2/B38-M4x10 M4 x 10 mm F2/B38-M6x10 M6 x 10 mm SF2/B38-M8x10 M8 x 10 mm F2/B38-M6x16 M6 x 16 mm SF2/B38-M8x15 M8 x 15 mm F2/B38-M8x10 F2/B38-M8x14 F2/B38-M8x16 F2/B38-M8x22 F2/B38-M10x10 F2/B38-M10x14 F2/B38-M10x22 M8 x 10 mm M8 x 14 mm M8 x 16 mm M8 x 22 mm M10 x 10 mm M10 x 14 mm M10 x 22 mm Tvar hlavy S38 otevřená F2/S38-M6x14 M6 x 14 mm SF2/S38-M6x10 M6 x 10 mm F2/S38-M8x10 M8 x 10 mm SF2/S38-M6x22 M6 x 22 mm F2/S38-M8x14 M8 x 14 mm SF2/S38-M8x20 M8 x 20 mm F2/S38-M10x10 F2/S38-M10x22 M10 x 10 mm M10 x 22 mm 20 Materiál F2 = pozinkovaná ocel SF2 = nerezová ocel Další varianty na objednávku

21 Velikost závitu ZÁVITOVÁ POUZDRA F2 / SF2 Délka 3D DATA: Tvar hlavy T38 / ST38 Obdélníková hlava, 38 x 15 mm Tvar hlavy T38 uzavřená F2/T38-M6x5 M6 x 5 mm SF2/T38-M6x10 M6 x 10 mm F2/T38-M6x12 M6 x 12 mm SF2/T38-M6x15 M6 x 15 mm F2/T38-M6x16 M6 x 16 mm SF2/T38-M6x20 M6 x 20 mm F2/T38-M6x22 M6 x 22 mm SF2/T38-M6x22 M6 x 22 mm F2/T38-M8x10 M8 x 10 mm SF2/T38-M8x10 M8 x 10 mm F2/T38-M8x22 M8 x 22 mm SF2/T38-M8x20 M8 x 20 mm F2/T38-M10x14 F2/T38-M10x19 M10 x 14 mm M10 x 19 mm Tvar hlavy ST38 otevřená F2/ST38-M4x5 M4 x 5 mm SF2/ST38-M4x5 M4 x 5 mm F2/ST38-M5x5 M5 x 5 mm SF2/ST38-M4x10 M4 x 10 mm F2/ST38-M5x10 M5 x 10 mm SF2/ST38-M5x5 M5 x 5 mm F2/ST38-M6x5 M6 x 5 mm SF2/ST38-M5x10 M5 x 10 mm F2/ST38-M6x10 M6 x 10 mm SF2/ST38-M6x5 M6 x 5 mm F2/ST38-M6x14 M6 x 14 mm SF2/ST38-M6x10 M6 x 10 mm F2/ST38-M6x16 M6 x 16 mm SF2/ST38-M6x15 M6 x 15 mm F2/ST38-M8x14 M8 x 14 mm SF2/ST38-M8x6 M8 x 6 mm SF2/ST38-M8x10 SF2/ST38-M8x15 SF2/ST38-M10x10 M8 x 10 mm M8 x 15 mm M10 x 10 mm Tvar hlavy B58 Čtvercová hlava, 58 x 58 mm uzavřená SF2/B58-M6x15 M6 x 15 mm Materiál F2 = pozinkovaná ocel SF2 = nerezová ocel Další varianty na objednávku 21

22 Délka Vnitřní vzdálenost HÁČKY M6 / SM6 OBLOUKY M7 / SM7, m8 / SM8 Průměr Délka Průměr 3D DATA: HÁČKY Čtvercová hlava, 32 x 32 mm M6-25x25 Průměr / Délka 4.75 / 25 x 25 mm SM6-25x25 Průměr / Délka 4.75 / 25 x 25 mm OBLOUKY Čtvercová hlava, 32 x 32 mm, úhel 45 M7-45 oka Průměr / Vnitřní vzdálenost 4.75 / mm SM7-45 oka Průměr / Vnitřní vzdálenost 4.75 / mm OBLOUKY Čtvercová hlava, 32 x 32 mm, úhel 45 M oka Průměr / Vnitřní vzdálenost 4.75 / 19 mm SM oka Průměr / Vnitřní vzdálenost 4.75 / 19 mm OBLOUKY Čtvercová hlava, 32 x 32 mm, úhel 90 M8-90 oka Průměr / Vnitřní vzdálenost 4.75 / mm SM8-90 oka Průměr / Vnitřní vzdálenost 4.75 / mm 22 Materiál M6 / M7 / M8 = pozinkovaná ocel SM6 / SM7 / SM8 = nerezová ocel Další varianty na objednávku

23 Vnitřní vzdálenost Délka DRŽÁKY KABELŮ SB32, B38 / SB38 3D DATA: DRŽÁKY KABELŮ Čtvercová hlava,32 x 32 mm SB32-CableTyrap-12 Rozměry úchytů 16 x 12 mm Vnitřní vzdálenost Délka DRŽÁKY KABELŮ Kulatá vykrojená hlava, Ø 38 mm B38-CableTyrap-12 Rozměry úchytů 16 x 12 mm SB38-CableTyrap-12 Rozměry úchytů 16 x 12 mm Vnitřní vzdálenost Délka Materiál B38 = pozinkovaná ocel SB32 / SB38 = nerezová ocel Další varianty na objednávku 23

24 SPECIÁLNÍ UPEVŇOVACÍ PRVKY Se spojovacími prvky se setkáte v mnoha oborech. Naši zákazníci se přitom nespoléhají jenom na standardní sortiment, nýbrž využívají i individuální a speciální řešení, např. speciální objímky, svorky nebo konstrukce jako BIGSTIP, BIGRING a další. Tyto spojovací prvky nejsou součástí standardního programu a vyrábějí se pouze na objednávku. BIGRING BIGSTRIP JUBILEE CLIP, MESH, PERF, a další SHELL SET 24

25 TwinDisk SVORNÍKY SE ZÁVITEM / ZÁVITOVÁ POUZDRA Speciální spojovací prvky k vytváření upevňovacích bodů v lehkých konstrukcích. Výhody Přenášení síly do vnějších vrstev Velmi vysoký smykový odpor Různá tloušťka a průměr hlavy Vyrábějí se z nerezové nebo pozinkované oceli Tabulku s vyráběnými typy a variantami najdete na internetové stránce K výrobkům Mechanické spojovací prvky Technické údaje Pouze na objednávku! PŘÍKLADY POUŽITÍ 25

26 SPOJOVACÍ PRVKY POPPIT Spojovací systém Poppit je zárukou rychlé a efektivní montáže a demontáže panelů, obložení stěn a stropů a krytů. Nejsou nutné žádné montážní otvory Spolehlivě drží díky nacvakávacímu systému V současné době se dodávají dvě velikosti Lepidlo BIG BOND a samolepicí podložky BIG BOND pro optimální spojování materiálů Rychlá a snadná montáž a demontáž Spojovací prvky Poppit s průměrem talíře 20 mm vydrží svislou tažnou sílu až 2,5 kg, s průměrem talíře 30 mm až 5,0 kg. Poppit Pozinkovaná ocel PP20/20-5 PP30/30-6 Průměr talíře 20 mm 30 mm Poppit Nerezová ocel SPP20/20-5 SPP30/30-6 Průměr talíře 20 mm 30 mm Vrut POPPIT Nerezová ocel, se samovrtným šroubem SPP20/20-5 SD vrut SPP30/30-6 SD vrut Průměr talíře 20 mm 30 mm Vrut POPPIT Nerezová ocel, se samořezným šroubem SPP20/20-5 ST vrut SPP30/30-6 ST vrut Průměr talíře 20 mm 30 mm Důležité upozornění: Samolepicí podložky a lepidlo se objednávají zvlášť! Viz str

27 PŘÍSLUŠENSTVÍ PRUŽINOVÉ SVORKY Nerezová ocel K montáži kolíků M4 / SM4 a hřebů M5 / SM5 Upevňovací pomůcka ke kolíkům a hřebům S S3E-3 (zapouzdřená) S3E-4.75 (zapouzdřená) S Popis 4.75 mm Ø-závitu/ 25.5 mm Ø-talíře 3.00 mm Ø-závitu/ 39.0 mm Ø-talíře 4.75 mm Ø-závitu/ 39.0 mm Ø-talíře 2.65 mm Ø-závitu/ 39.0 mm Ø-talíře S mm Ø-závitu/ 39.0 mm Ø-talíře OCHRANNÁ ČEPIČKA NA HŘEBY Popis 3 mm čepičky na hřeby 3 mm Ø (standardní délka 9,5 mm) OCHRANNÉ POUZDRO NA PRVKY BIGHEAD S VNĚJŠÍM ZÁVITEM M4x25S M4x50S M5x25S M5x50S M6x25S M6x50S M6x75S M8x25S M8x50S M8x75S M10x25S M10x50S M10x75S Popis M4 x 25 mm / bílé M4 x 50 mm / bílé M5 x 25 mm / zelené M5 x 50 mm / zelené M6 x 25 mm / průhledné M6 x 5 mm / průhledné M6 x 75 mm / průhledné M8 x 25 mm / modré M8 x 50 mm / modré M8 x 75 mm / modré M10 x 25 mm / žluté M10 x 50 mm / žluté M10 x 75 mm / žluté POPPIT RAMENO PRO MONTÁŽ NA STROPĚ Montážní rameno Popis Délka min. 1,15 m, max m 27

28 LEPIDLO BIG BOND LEPIDLO BIG BOND HIGH GRAB Vhodné pro všechny spojovací prvky Výhody a oblasti použití Jednosložkové lepidlo Vynikající přilnavost na porézním povrchu, např. na betonu, cihlách, plastech, kovech, sklu atd. Vynikající odolnost proti povětrnostním vlivům, barevně stálé, odolné proti UV paprskům Vysoká pružnost - schopnost pohybu až o 25 % Nehořlavé Vysoce odolné proti působení vody BBF05 BBF01 BBF05 BBF09 Popis Lepidlo High Grab BBF01 (290 ml) Dávkovací pistole BBF05 na lepidlo BBF01 Náhradní trysky BBF09 na lepidlo BBF01 AKRYLÁTOVÉ LEPIDLO BIG BOND FS Vhodné pro všechny spojovací prvky Výhody a oblasti použití Dvousložkové lepidlo s vysokou viskozitou Na hliník, ocel, PVC, ABS, polykarbonát, kompozitní materiály atd. Vysoká odolnost proti odlupování (i v případě velkých mezer) Velmi dobrá odolnost proti rozpouštědlům BBF06 BBF03 BBF04 BBF06 BBF07 BBF10 BBF11 Popis FS akrylátové lepidlo BBF03 (50 ml) FS akrylátové lepidlo BBF04 (400 ml) Dávkovací pistole BBF06 na lepidlo BBF03 Dávkovací pistole BBF07 na lepidlo BBF04 Náhradní trysky BBF10 na lepidlo BBF03 Náhradní trysky BBF11 na lepidlo BBF04 BBF07 AKTIVÁTOR BIG BOND (250 ml) BBF12 Popis Aktivátor (250 ml) 28

29 LEPIDLO BIG BOND RYCHLOLEPIDLO BIG BOND PU FAST SET Vhodné pro všechny spojovací prvky Výhody a oblasti použití Dvousložkové lepidlo na bázi polyuretanu s rychlou reakcí Na plasty (ABS, PVC, reaktoplasty), kovy, keramiku, beton, dřevo a další stavební materiály Působením intenzivního slunečního světla mění baru BBF06 BBF02 BBF06 BBF10 Popis PU rychlolepidlo BBF02 (50 ml) Dávkovací pistole BBF06 na lepidlo BBF02 Náhradní trysky BBF10 na lepidlo BBF02 SAMOLEPICÍ PODLOŽKY BIG BOND Speciálně vytvořené pro systém spojovacích prvků Poppit Výhody a oblasti použití Jednoduché a rychlé použití s prvky Poppit Vysoká pevnost už po 5 sekundách Vhodné i do prostředí s vibracemi BBF20 BBF30 Popis velikost podložek 20 mm velikost podložek 30 mm TECHNICKÉ ÚDAJE K LEPIDLU BIG BOND Vlastnosti PU rychlolepidlo FS akrylátové High Grab Lepicí podložky Poppit Zpracovatelnost s 4 min min 1 min Doba tvrdnutí 90 s 15 min min 0 min Konečná pevnost 24 h 24 h 24 h 24 h Teplota zpracování a skladování 15 C až 25 C 8 C až 25 C 8 C až 25 C 8 C až 25 C Rozmezí teplot pro použití 40 C až + 80 C 40 C až C 40 C až + 90 C 20 C až + 80 C Zápach slabý intenzivní slabý slabý Odolnost proti UV záření vysoká vysoká vysoká vysoká Odolnost proti působení vody velmi vysoká střední střední vysoká Elasticita střední žádná vysoká střední Doba použitelnosti 9 měsíců 9 měsíců 12 měsíců 12 měsíců 29

30 3M Scotch-Weld 3M Scotch-Weld 7271 B / A Hybridní stavební lepidlo Výhody a oblasti použití Rychle tvrdne Vysoká viskozita Vyplňování mezer Víceúčelové, dá se používat na většinu materiálů Nízký zápach Tuba 200 ml FS XS DE Popis 3M Scotch-Weld 7271 B / A hybridní stavební lepidlo 200 ml Dávkovací pistole EXP na tubu 200 ml Míchací tryska na tubu 200 ml Tuba 400 ml FS DE XS XS Popis 3M Scotch-Weld 7271 B / A hybridní stavební lepidlo 400 ml Dávkovací pistole EXP na tubu 400 ml Dávkovací pistole EXP se stlačeným vzduchem na tubu 400 ml Míchací tryska na tubu 400 ml TECHNICKÉ ÚDAJE Vlastnosti Zpracovatelnost Doba tvrdnutí Konečná pevnost 3M Scotch-Weld 7271 B / A 12 min 60 min 48 h (úplné vytvrzení při pokojové teplotě po 5 dnech) Teplota zpracování a skladování 15 C až 25 C Rozmezí teplot použití 40 C až C Zápach Odolnost proti UV záření Odolnost proti působení vody Doba použitelnosti slabý vysoká střední 12 měsíců 30
