1 trik (RC motorová tříkolka M) NÁVOD K OBSLUZE Přečtěte si prosím pozorně tento návod před prvním použitím vaší tříkolky Copyright by Opale-Paramodels 2011 v1.0 Cze Page 1 sur 12

2 Děkujeme Vám, že jste si vybrali výrobek společnosti Opale Paramodels. Věříme, že Vám přinese skvělé zážitky a objevíte nové možnosti létání s RC modely. Tento návod k obsluze obsahuje veškeré informace ke zprovoznění tříkolky a k jejímu bezpečnému provozování. V případě prodeje tříkolky prosím předejte tento návod novému majiteli. Tým Opale Parmodels Bezpečnostní varování a doporučení: Nákupem této motorové tříkolky se stáváte jejím uživatelem a odpovídáte za veškerá rizika spojená s jejím provozováním. Jste zodpovědní za její používání i za všechny následky používání. Výrobce Opale Paramodels, ani prodejce není zodpovědný za škody vzniklé v důsledku nehody. Přečtěte si pečlivě tento návod k obsluze, minimalizujete tím možnost vzniku problémů při provozování tříkolky a zmenšíte riziko nehod, případných škod na majetku a zranění. Rádiem řízené modely jsou zdrojem zábavy i sportovních zážitků. Mohou ale představovat při nevhodném požití zdroj nebezpečí, škod i úrazů. Ujistěte se před letem, že napájecí baterie jsou řádně nabité. Před prvním letem zkontrolujte dosah RC soupravy a před každým letem vždy zkontrolujte, zda funguje ovládání serv. Nelétejte nad diváky, nad auty, stromy a obytnými domy. Při nepříznivých povětrnostních podmínkách a za špatné viditelnosti. Vždy se plně věnujte řízení. Copyright by Opale-Paramodels 2011 v1.0 Cze Page 2 sur 12

3 Obsah: 1. Specifikace Obsah sady Montážní postup Kontaktní údaje Specifikace Technická data: šířka: 39 cm výška: 39 cm délka: 39 cm vlastní hmotnost: 850 g (podvozek + připojovací desky) doporučený motor: 350 až 500W v závislosti na celkové letové hmotnosti maximální velikost vrtule: 12" podvozek: ocel připojovací desky: hliník epoxidový nátěr Vyrobeno v Boulogne sur Mer, Francie Copyright by Opale-Paramodels 2011 v1.0 Cze Page 3 sur 12

4 2. Obsah sady motorové tříkolky M Balení obsahuje: 1x červený ocelový rám 2x černé hliníkové připojovací desky 3x hliníkové kolo 77 mm (+ příslušenství) 1x šroub M5 x 40 imbus 3x matice M5 nylstop 9x šroub M2 x 8 imbus 9x matice M2 nylstop 2x servomotor 10kg/cm (+ příslušenství) 2x PVC rameno 2x nerezová karabinka 4mm 3. Montážní postup Sestavení kol: Připravte si pět šroubků, které jsou přiloženy ke každému kolu (na pravé straně obrázku). Poté zkontrolujte vyrovnání děr mezi hliníkovýmy ráfky kola, případně je srovnejte proti sobě. Copyright by Opale-Paramodels 2011 v1.0 Cze Page 4 sur 12

5 Vložte 5 šroubků do otvorů v rávku kola Z druhé strany kola vložte matice a šroby do nich zašroubujte Vložte distanční kroužky 5 mm (ty největší z balení) z obou stran ráfku kola Zajistěte matice na všech kolech lepidlem (tmelem na zajištění šroubových spojů). Copyright by Opale-Paramodels 2011 v1.0 Cze Page 5 sur 12

6 Montáž předního kola k podvozku : K provení tohoto kroku budete potřebovat: 1x sestavené kolo 1x šroub M5 x 40 imbus 1x matici M5 nylstop Před montáži kola můžete distanční kroužky v ráfku povysunout, čímž omezíte vůli mezi kolem a rámem. Montáž zadních kol: K provedení tohoto kroku budete potřebovat : 2x sestavené kolo 2x matici M5 nylstop Nasuňte kolo na nápravu a otáčejte jím ve směru hodinových ručiček dokud nebude na konci závitu. Poté ho ještě protočte, aby jste se ujistili, že se volně otáčí. Následně zajistěte maticí. Copyright by Opale-Paramodels 2011 v1.0 Cze Page 6 sur 12

7 Tříkolka je nyní vybavena třmi koly, jak je to zobrazeno na obrázku nýže : Montáž připojovací desky pro motor a serva: K provedení tohoto kroku budete potřebovat : 1x připojovací hliníkovou desku 4x šroub M2 x 8 imbus 4x matici M2 nylstop Copyright by Opale-Paramodels 2011 v1.0 Cze Page 7 sur 12

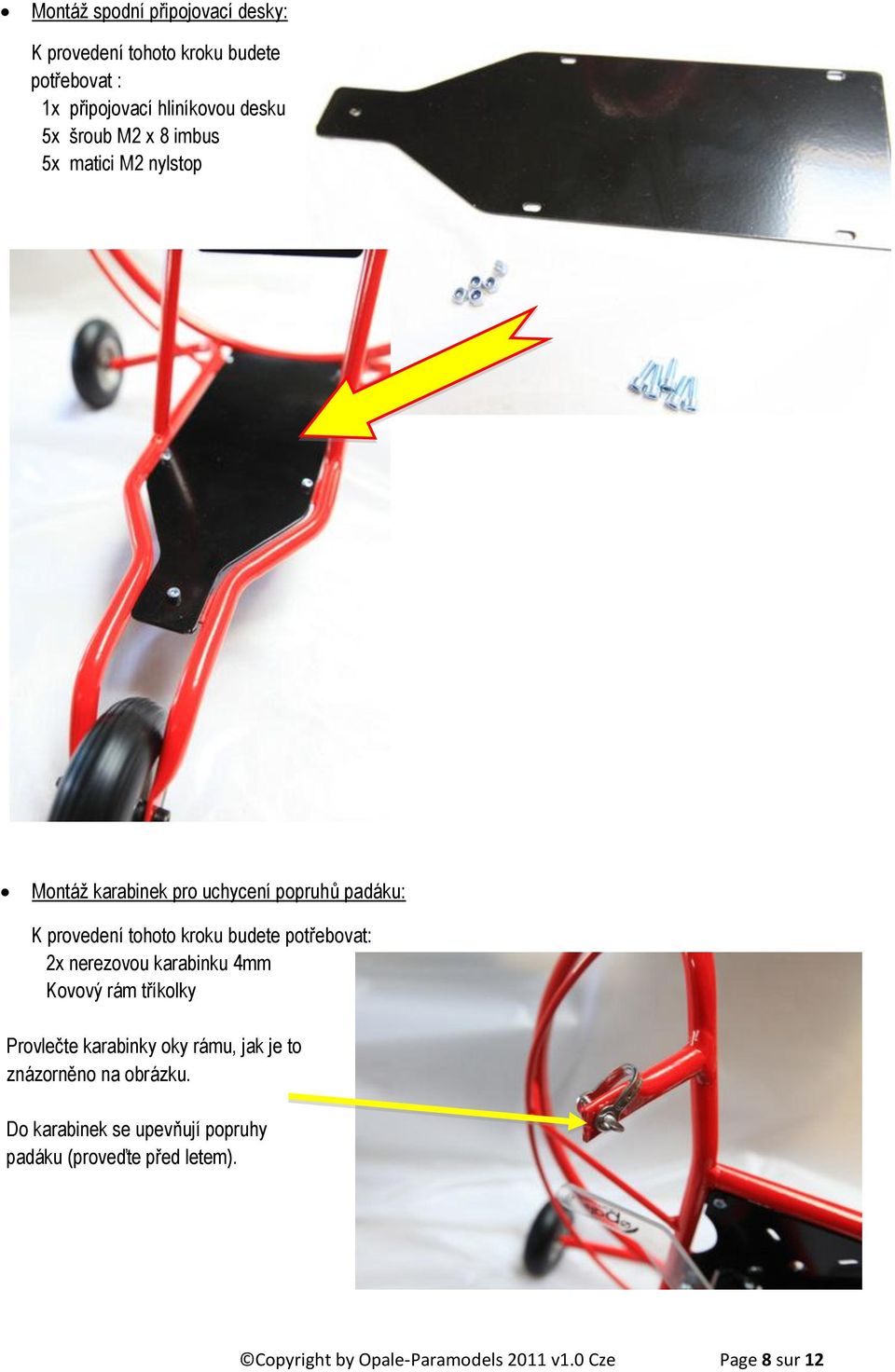

8 Montáž spodní připojovací desky: K provedení tohoto kroku budete potřebovat : 1x připojovací hliníkovou desku 5x šroub M2 x 8 imbus 5x matici M2 nylstop Montáž karabinek pro uchycení popruhů padáku: K provedení tohoto kroku budete potřebovat: 2x nerezovou karabinku 4mm Kovový rám tříkolky Provlečte karabinky oky rámu, jak je to znázorněno na obrázku. Do karabinek se upevňují popruhy padáku (proveďte před letem). Copyright by Opale-Paramodels 2011 v1.0 Cze Page 8 sur 12

9 Montáž servomotorů: Připravte si díly uvedené na obrázku : Montáž plastových ramen na servopáky: Přiložte plastové rameno na servopáku tak, aby dírky v ramenu byly na první a polsední dírce v servopáce. Poté oba díly spojte pomocí přiložených vrutů. Copyright by Opale-Paramodels 2011 v1.0 Cze Page 9 sur 12

10 Odstraňte konce vrutů (ustřihněte štípačkami), které přečnívají na ruhé staně servopák. Montáž servomotorů na připojovací desku: Vložte serva do desky jak je to uvedeno na obrázku. Požíjte dva zbývající vruty přiložené k servomotorům a přišroubujte serva k upevňovací desce. Vruty umístěte na serva uhlopříčně přes silentblocky a mosazná poudra. Poté k servům připojte přijímač vaší RC soupravy a zapněte ji. Dejte kniply vysílače do nulové polohy (trimy na střed) a nasaďte servopáky s plast. rameny na serva do pozice uvedené na obrázku. Poté je utáhněte přiloženými škouby. Tříkolka je nyní sestavena a připravena k montáži motoru. Copyright by Opale-Paramodels 2011 v1.0 Cze Page 10 sur 12

11 Montáž elektromotoru K připevnění motor použíjte čtyřy šrouby M2 v minimální délce 15 mm. Nejprve však umístěte vymezovací podložky mezi motor a připevňovací hliníkovou desku (můžete použít přebytečné vymezovací kroužky dodávané s koly). Takto posunete motor více dozadu a vrtule bude v rovině s ochranným rámemem. To vám zajistí optimální ochranu šňůr padáku. Baterii musí být umístěna tak, jak je znázorněno na obrázku, tedy v těžišti tříkolky. Užitná hmotnost v přední části podvozku pak může být až 500 g (např. kamera GoPro). Před každým letem zkontrolujte, zda je tříkolka správně vyvážená. Uchopte tříkolku za karabinky a pozvedněte ji. Rozložení váhy je správné, pokud je přední kolo asi o 3 cm výše než zadní kola. Takovéto vyvážení zajistí stabylitu tříkolky při startu a přistání. Je také důležité pro tah motoru k ose padáku. Jinými sylovy, tříkolka získá výšku. Podrobnosti k nastavení padáku najdete v manuálu, který je s padákem dodáván. Další případné informace k sestavení a pilotování tříkolky najdte ve video-návodech na internetové stránce distributora: Pokud budte mít nějaké otázky, tak nás neváhejte kontaktovat na adrese: Šťastný let. Copyright by Opale-Paramodels 2011 v1.0 Cze Page 11 sur 12

12 4. Kontaktní údaje Výrobce: Opale Aero System 50 ZI de la Liane - Créamanche Boulogne sur mer France tel.: web: Dovozce a distributor pro ČR: PARAmodels.cz Tomáš Neuwirth Na Středisku 94, Jeseník tel.: web: Copyright by Opale-Paramodels 2011 v1.0 Cze Page 12 sur 12
