1 Instalační návod Ochranná klec pro hod diskem a kladivem, 7/10 m Ochranná klec s IAAF certifikací! Schäper Sportgerätebau GmbH, 2010

2 Vážený zákazníku, děkujeme za zakoupení naší ochranné klece pro hod diskem a kladivem. Na následujících stránkách Vám ukážeme jak jednoduchá a rychlá je instalace našich ochranných klecí. Jednotlivé instalační kroky jsou prezentovány pomocí obrázků a stručného textu. Nainstalujte, prosím, zemní pouzdra dle přiloženého půdorysného plánku. Doporučujeme, aby se instalace klece zúčastnilo 4 až 5 osob. Nezbytné nástroje jsou součástí dodávky. Ochrannou klec je možné sestavit kompletně ze země, bez nutnosti dalšího vybavení. Mějte vždy na paměti, že pokud se klec nepoužívá, síť by měla být odstraněna, aby se zabránilo škodám v případě nepříznivých povětrnostních okolností. Pokud vítr dosáhne rychlosti 10 m/s, síť by měla být kompletně stažena k zemi. V případě otázek nás neváhejte kontaktovat. Ulrich Schäper

3 Obsah dodávky: 6 sloupků, 7 m vysoké 2 sloupky, 10 m vysoké 2 sloupky, 10 m vysoké s panty pro vrata 2 vrata, 10 m vysoké 2 rámy s pojízdným mechanizmem a integrovanou zátěží 2 tyče, 2.8 m dlouhé * 2 tyče, 2 m dlouhé * 1 síť 11 zátěžových pytlů 6 provazů pro 7 m vysoké sloupky 6 zátěží pro 7 m vysoké sloupky * 6 zátěží pro 7 metrové provazy * 6 provazů pro 10 metrové sloupky včetně ocelových zakončení * 6 karabin pro 10 metrové sloupky * 1 klika 1 gola klíč SW 5 mm 2 klíče SW 13 mm 2 klíče SW 24 mm pouze u klece obj. č

4 Krok 1: 10 m vysoké sloupky s panty pro vrata 10 m vysoké sloupky 7 m vysoké sloupky

5 Ke každému pouzdru si připravte jeden sloupek a jeden provaz v souladu s půdorysným nákresem. 6 provazů s ocelovým zakončením patří k 10 m sloupků a vratům. * Zbývajících 6 provazů je pro 7 m sloupky (viz. Krok 2). Ostatní součásti mohou být uloženy stranou, aby nepřekážely. * zátěže a ocelové karabinky jsou pouze u klece obj. č

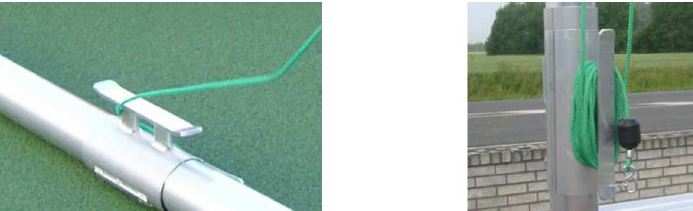

6 Krok 2: 6 provazů pro 7 m vysoké sloupky * 6 provazů s ocelovým zakončením a karabinkami pro 10 m sloupky a vrata * Protáhněte provaz otvorem v horní části sloupku a dále přes kolečka kladky až k dolní části sloupku, kde provaz přivažte. Upozornění: Je důležité zajištění provazu v tomto stádiu, aby nedošlo k jeho uvolnění při usazování sloupku do pouzdra. zátěže a ocelové karabinky jsou pouze u klece obj. č

7 Krok 3: Usaďte sloupky jeden po druhém do pouzder. Ujistěte se, že vrchní část sloupku směřuje směrem k vrhacímu kruhu. To znamená, že zdvihání sloupku by mělo probíhat z vnitřní části klece. Alespoň jedna osoba by měla stát u pouzdra a směrovat konec sloupku správným směrem. Buďte opatrní, aby se vám noha nebo ruka nedostala mezi sloupek a pouzdro! Tři až čtyři osoby začnou zvedat sloupek od jeho vrchní části až ke spodní, dokud sloupek nezapadne do pouzdra.

8 Krok 4: Horní část vrat Rám s pojízdným mechanizmem Pokud byla vrata dodána již s přimontovaným spodním rámem, přistupte ke kroku 5. Spojte vrata s rámem. Jedna z částí je již opatřena šrouby z výroby.

9 Krok 5: (pouze pro klec obj. č ) Pro klec obj. č (komfortní verze) Umístěte vrata k 10 m sloupku s panty. Nadzdvihněte ležící vrata a usaďte je do spodního pantu. Šroubem obě části přišroubujte. Odšroubujte bezpečnostní kryt (včetně kolečka), který je na rámu a odstraňte háky na provaz. Připevněte rám ke spodní části vrat. Vraťte na rám zpět háky na lano a bezpečnostní kryt. Protáhněte lano vodícími kanálky a uvažte ho k hákům ve spodní části vrat.

10 Krok 6: Jedna osoba drží a zatěžuje při zdvihání vrat rám pojízdného mechanizmu.tři až čtyři osoby začnou zdvihat vrata od jejich vrchní části a postupně se přesouvají ke spodní části, dokud vrata nestojí souběžně se sloupkem. Alespoň dvě osoby drží vrata a třetí osoba nasměruje horní část vrat tak, aby zapadly do pantu na sloupku. Ve spodní části utáhněte šroub pomocí kliky. Opakujte proces u druhých vrat

11 Krok 7: Zkontrolujte zda je pojízdný rám s pojízdným mechanizmem u obou vrat správně přimontován. Rozevřete vrata s ohledem na vrhací sektor.

12 Krok 8: (pouze pro klec obj. č ) Spusťte provazy u každého sloupku. Pozor: provazy musí být spolehlivě přivázány k hákům, jinak hrozí, že se provaz vyvlékne z vodících kanálků a spadne ze sloupku. Potom by se musel na sloupek znovu nasazovat. K provazům připevněte hliníkové profily pro 10 m sloupky. K tomu je zapotřebí odšroubovat ocelové zakončení provazu (pomocí 2 klíčů SW 13), prostrčit otvorem v profilu a zakončení k sobě znovu přišroubovat.

13 Krok 9: (pouze pro klec obj. č ) Položte síť doprostřed klece a rozbalte ji směrem k jednotlivým sloupkům. Připevněte síť k provazům pomocí kovových ok.

14 Krok 10: Síť by se měla natahovat v několika krocích. Nejdříve zdvihněte síť o cca 2-3 m u každého sloupku. Potom do výšky 5-6 m a nakonec až nahoru.

15 Krok 11: (pouze pro klec obj. č ) Ujistěte se, že ocelové zakončení provazů zapadlo nahoře do vodícího kanálku v horní části sloupku. Toto zkontrolujte u každého sloupku.

16 Krok 12: Přivažte lano k hákům. Jak je zobrazeno na obrázku, provaz by měl být utažen křížem.

17 Krok 13: Použijte pytle s pískem pro zatížení sítě ve spodní části. Pokud jsou sloupky ve spodní části vybaveny držáky sítě, síť k nim připevněte.

18 Krok 14: Závěrečná kontrola Zkontrolujte všechna šroubová spojení a dle potřeby jej dotáhněte. Zkontrolujte, zda jsou všechny ocelová zakončení lan zapadlé do vodícího kanálku v horní části sloupků (pouze u klece obj. č ). Nastavte rozevření vrat dle tréninkových nebo soutěžních požadavků. Když se klec nepoužívá, síť by se měla stáhnout a uklidit. V případě, že vítr dosáhne rychlosti více než 10 m/s, síť by se měla stáhnout k zemi.
