RSE 7-10 R S E / 1 POPIS TYPOVÝ KLÍČ. PŘÍMOČARÉ ŠOUPÁTKOVÉ ROZVÁDĚČE KT /11 D n. 10 p max. 35 MPa Q max.

Transkript

1 RSE 7- PŘÍMOČARÉ ŠOUPÁTKOVÉ ROZVÁDĚČE KT 19 12/11 D n p max 3 MPa Q max 13 dm 3 /min Přímočaré šoupátkové rozvaděče RSE 7- s elektromagnetickým ovládáním jsou určené k rozvodu a uzavírání proudu kapaliny. připojovací rozměry dle DIN , ISO 4401, CETOP, ČSN rozvaděč přímořízený, mokrý magnet připojení na panel rozvaděče světlosti Dn jsou šoupátkové rozvaděče čtyřcestné 2 nebo 3 polohové POPIS Rozváděče RSE 7- jsou přímořízené, dvou nebo třípolohové hydraulické prvky stavebnicové koncepce. Rozváděče se skládají z rozváděcí a ovládací části. Rozváděcí část je tvořena tělesem 1 a válcovým šoupátkem 2, ovládací část tvoří stejnosměrné elektromagnety 3 a vratné pružiny 4. Připojení napájení se provádí pomocí konektorových nástrček, 6 dle dle DIN různých provedení. Napájení střídavým napětím je řešeno použitím konektorových nástrček s usměrňovačem. Je-li elektromagnet bez proudu, je možno šoupátko rozváděče přestavit ručně pomocí čepu v tělese elektromagnetu Třípolohové roz váděče mají vždy dva ovládací elektromagnety a dvě vratné pružiny. Dvoupolohové rozváděče mají jednu vratnou pružinu a jeden ovládací elektromagnet. Různé varianty propojení větví hydraulických obvodů jsou dány použitím tvarově odlišných šoupátek (viz. tabulka propojení šoupátek str. 3, 4, ). ŠEDÝ A B TYPOVÝ KLÍČ R S E / 1 R S rozváděč šoupátkový přímočarý E ZPŮSOB OVLÁDÁNÍ elektromagnetické 7 stupeň inovace 1 0 jmenovitá světlost POČET PRACOVNÍCH POLOH 2 dvoupolohové 3 třípolohové propojení šoupátka viz. Přehled propojení šoupátek ZAJIŠTĚNÍ VÝCHOZÍ POLOHY ŠOUPÁTKA 1 pružinou KONRUKČNÍ PROVEDENÍ 1 normální provedení ELEKTRICKÉ PŘIPOJENÍ DRUH KONEKTORU L konektor se světelnou indikací A konektor se světelnou indikací a zhášecí diodou U konektor s uměrňovačem V konektor s uměrňovačem bez ozn. konektor dle DIN S 024S 041S S 048U 1U 2U ÚDAJE O NAPĚTÍ A TYPU KONEKTORU 12 V =, kon. bez usměrňovače 24 V =, kon. bez usměrňovače 41 V =, kon. bez usměrňovače V =, kon. bez usměrňovače 48 V, kon. s usměrňovačem 1V, kon. s usměrňovačem 2V, kon. s usměrňovačem 1/7

2 RSE 7- MONTÁŽ, OBSLUHA A ÚDRŽBA Rozváděče se připevňují čtyřmi šrouby M6 70, doporučený materiál šroubů je K nebo 12K. Drsnost dosedací plochy R a = 1,6 m, rovinnost 0,01 mm. Nutnost dodržení rozsahu napětí v daném rozmezí ± % U n. Není třeba speciální údržby. Provozní spolehlivost rozvaděče je podmíněna dodržením provozních podmínek, zejména čistoty kapaliny, rozsahem provozních teplot kapaliny, okolí a dodržením napětí elektromagnetu. U rozvaděče jsou 2 elektromagnety, může být vždy jeden z elektromagnetů zapnut až po vypnutí elektromagnetu druhého. Rozvaděče mohou být instalovány v libovolné poloze. DODÁNÍ Rozváděče se dodávají ve smontovaném stavu včet ně těsnicích kroužků a ovládacích elektromagnetů s konektory. Náhradní díly se s rozvá děčem nedodávají. Připo jo vací šrou by, připojovací desky, náhradní těsnicí kroužky a případné náhradní konektory je nutno objednat zvlášť. TECHNICKÉ ÚDAJE Technická data Označení Jednotky Hodnota Hmotnost Montážní poloha Zástavbové rozměry s jedním magnetem se dvěma magnety m kg 3,9,4 libovolná viz. obrázek Rozsah teplot okolního prostředí min o C max o C +0 Velikost přípojů Dn Jmenovitý průtok Q n dm 3 /min 13 Hydraulické údaje Rozsah provozních tlaků v kanále A, B, P, T max MPa A, B, P = 3; T = 21 Rozsah teplot tlakové kapaliny o C až 60 Rozsah kinematické viskozity oleje V min mm 2 /s 3 V max mm 2 /s 380 Filtrace dle ISO 18/14 popř. NAS 1638, TF.8. mm abs. Elektrické údaje Konstrukce magnetu mokrý magnet spínavý v oleji Relativní doba spínání (zatížení) ED % 0 Vývod magnetu konektor dle DIN 4360 Jmenovité napětí U V viz. typový klíč Výkonové údaje max W 46, (při 12 V; 24 V) Max. teplota cívky o C Druh napětí přednostně stejnosměrné, střídavé El. krytí IP DIN /7

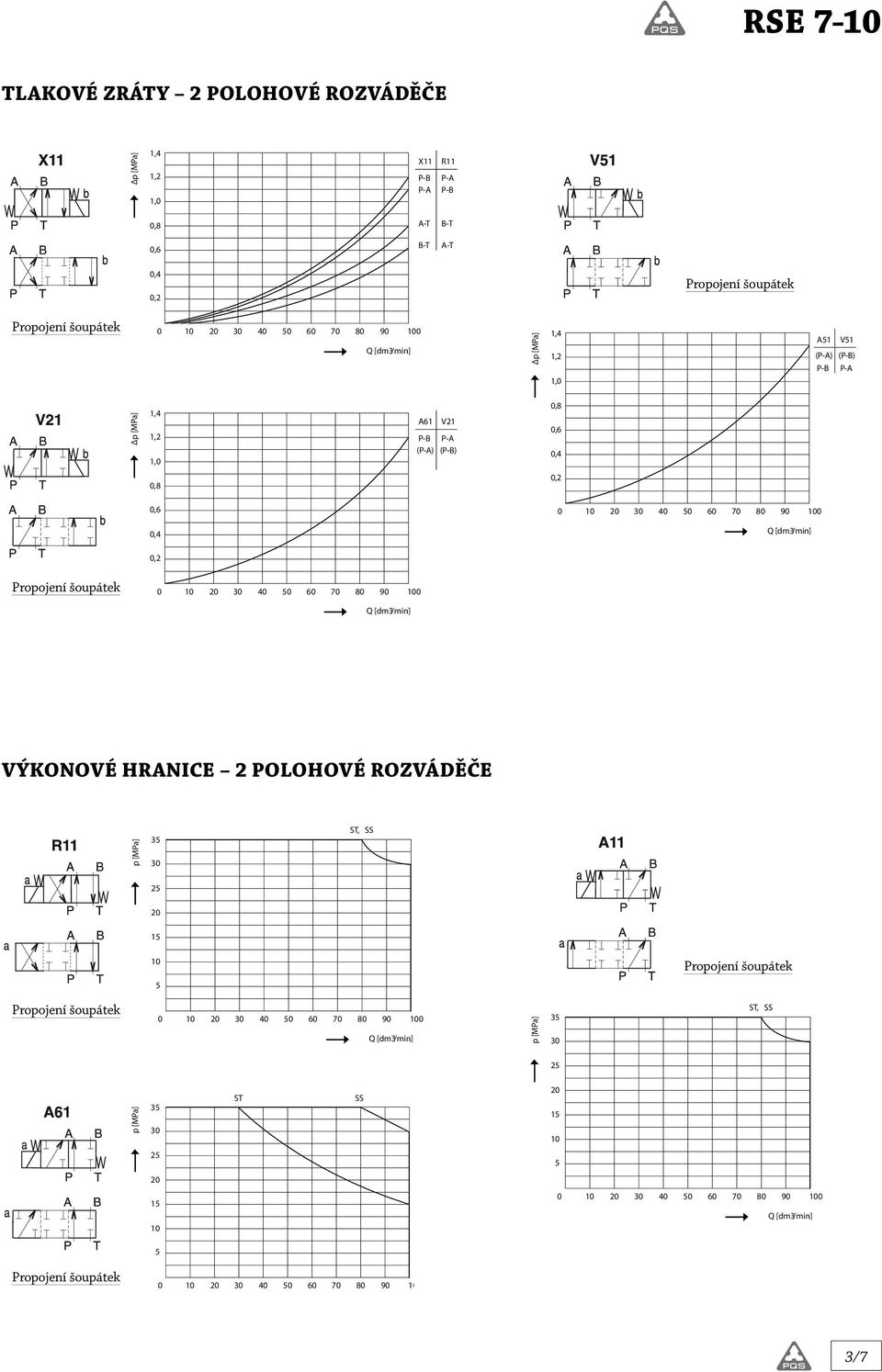

3 RSE 7- TLAKOVÉ ZRÁTY 2 POLOHOVÉ ROZVÁDĚČE Δ X11 R11 Δ A1 V1 () () Δ A61 V21 () () VÝKONOVÉ HRANICE 2 POLOHOVÉ ROZVÁDĚČE 3, 3, /7

4 RSE 7- TLAKOVÉ ZRÁTY 3 POLOHOVÉ ROZVÁDĚČE Δ N11 B11 () () Δ L31 D11 () () (P-T) (P-T) () () Δ (P-T) Δ Δ Δ Δ (P-T) () () 4/7

5 RSE 7- VÝKONOVÉ HRANICE 3 POLOHOVÉ ROZVÁDĚČE 3 3 3, 3, 3, 3 3 /7

6 RSE 7- ROZMĚRY Provedení s jedním magnetem Provedení s dvěma magnety PŘIPOJOVACÍ OBRAZEC pohled na panel 6/7

7 RSE 7- POZNÁMKY Poradenskou službu provádí: PQS Technology, Ltd. Prodej export: tel.: Prodej tuzemsko: tel.: pqstechnology.co.uk Fax: Výrobce si vyhrazuje právo změn bez předchozího vyrozumění odběratele. Údaje uvedené v tomto katalogu jsou pouze informativní. 7/7
