RSEH 4-10, RSH 4-10 R S E H / 1 POPIS TYPOVÝ KLÍČ. PŘÍMOČARÉ ŠOUPÁTKOVÉ ROZVÁDĚČE KT /11 D n. 160 dm 3 /min. 10 p max.
|
|
|
- Martina Pavlíková
- před 8 lety
- Počet zobrazení:
Transkript
1 PŘÍMOČARÉ ŠOUPÁTKOVÉ ROZVÁDĚČE KT /11 D n 10 p max 32 MPa Q max 160 dm 3 /min připojovací rozměry dle ISO 4401, DIN , CETOP 5, ČSN typizovaná řada propojení malý příkon nouzové ruční ovládání (pouze u RSEH) montáž v libovolné poloze POPIS Hydraulické přímočaré šoupátkové rozváděče řady RSEH a RSH jsou prvky určené k rozvodu kapaliny a uzavírání průtoků. Používá se jich k ovládání provozních kapalin u strojů obráběcích, tvářecích, stavebních, hydraulických lisů, automatizovaných linek atd. Rozváděče typu RSEH sestávají ze 2 částí: Z prvního (řídícího) stupně a druhého (pracovního) stupně. Rozváděče typu RSH sestávají pouze z druhého (pracovního) stupně.činnou částí rozváděče je šoupátko s posuvným přímočarým pohybem. Rozváděče jsou buď dvou nebo třípolohové. TYPOVÝ KLÍČ R S E H / 1 R S rozváděč šoupátkový přímočarý ZPŮSOB OVLÁDÁNÍ H hydraulické E H elektrohydraulické 4 stupeň inovace 1 0 jmenovitá světlost v mm POČET PRACOVNÍCH POLOH 2 dvoupolohové 3 třípolohové určení propojení a způsob zajištění výchozí polohy šoupátka viz. Přehled propojení šoupátka 1 konstrukční provedení ZVLÁŠTNÍ POŽADAVKY NA KONEKTORY bez ozn. s konektorem L konektor se světelnou indikací A konektor se svět. ind. a zháš. diodou NAPÁJENÍ ŘÍDÍCÍHO ROZVÁDĚČE bez ozn. vnitřní přívod a odpad Y vnitřní přívod, vnější odpad X vnější přívod, vnitřní odpad X Y vnější přívod a odpad ŘÍZENÍ PŘESTAVNÝCH ČASŮ bez ozn. bez řízení C clonou M mezideskou se škrceným průt ÚDAJE O ELEKTRICKÉM ZDROJI U 220 V/50 Hz 220 V/60 Hz U 110 V/50 Hz 110 V/60 Hz U 48 V/50 Hz 48 V/60 Hz S 24 V = S 12 V = 1/13
2 ROZVÁDĚČ ŘÍDÍCÍ Řídící rozváděč (1. stupeň) může být buď 2 nebo 3 polohový. U řídícího rozváděče 2 polohového je šoupátko přestavováno v jednom směru elektromagnetem a v opačném pružinou. U řídícího rozváděče 3 polohového je šoupátko z výchozí polohy, tj. střední polohy přestavováno do levé nebo pravé krajní polohy dvěma elektromagnety. Z těchto krajních poloh je šoupátko vráceno zpět do výchozí polohy pružinami, které šoupátko v této poloze jistí. Dalším provedením je řídící rozváděč s aretací šoupátka v krajních polohách. V tomto případě je šoupátko přestavováno 2 elektromagnety. Toto provedení se používá u 2 polohových hlavních rozváděčů (2. stupeň), jejichž šoupátka nejsou přestavována a jištěna v krajní poloze pružinou, ale tlakovou kapalinou z řídícího rozváděče. Ve všech uvedených případech je použito elektromagnetů tlačných napájených střídavě nebo stejnosměrně. Elektromagnety jsou opatřeny nouzovým (ručním) ovládáním a připojují se rohovými konektory. ROZVÁDĚČ PRACOVNÍ Je zřejmé, že pracovní rozváděč (2. stupeň) je také buď 2 nebo 3 polohový. U rozváděče 2 polohového je šoupátko přestavované ze střední polohy do jedné z krajních poloh a zpět pomocí tlakové kapaliny z řídícího rozváděče přičemž je touto kapalinou v krajní poloze drženo. Poloha hlavního šoupátka je závislá na poloze šoupátka řídícího rozváděče (způsob jištění šoupátka xx1). Hlavní šoupátko může být vráceno do výchozí polohy nejen hydraulicky, ale také pružinou (způsob jištění šoupátka xx2). Rozváděč 3 polohový má hlavní šoupátko jištěno ve výchozí (střední) poloze dvěma pružinami. Z této polohy je šoupátko střídavě přestavováno do jedné nebo do druhé krajní polohy tlakovou kapalinou z řídícího rozváděče. Po odpojení napájecího napětí elektromagnetu řídícího rozváděče je šoupátko vráceno zpět do střední polohy pružinou. Napájení řídícího rozváděče tlakovou kapalinou může být vnější (X), tzn. řídící tlak není závislý na provozním tlaku hlavního rozváděče, nebo vnitřní, kdy řídící tlak je shodný s tlakem hlavního rozváděče. Rovněž odpad z řídícího rozváděče může být vnější (Y) - není propojen s prostorem T hlavního rozváděče, nebo vnitřní,kdy jsou odpadové prostory obou rozváděčů propojeny (viz vnitřní propojení). U třípolohových rozváděčů s vnitřním napájením rozváděče a s propojením šoupátka C, L nebo H je třeba pro zajištění funkce použít vnějšího napájení řídícího rozváděče. Rozváděče provedení RSH nemají řídící rozváděč. Jsou ovládány vnějším řídícím tlakem a mohou být dvou a třípolohové. Rozváděče jsou řešeny pro připojení na desku, kde těsnění mezi rozváděčem a deskou je řešeno O kroužky. Použitím připojovací desky je možno rozváděč připojit přímo na potrubí. MEZIDESKA SE SKRCENYM PRUTOKEM (PRO RIZENI PRESTAVOVACICH CASU) Mezideska se škrceným průtokem (dále jen mezideska) slouží k nezávislému stavění průtoku na jednu nebo druhou stranu šoupátka hlavního rozváděče typu RSEH nebo RSH. Tím je možno ovládat přestavovací časy hlavního šoupátka. Základní částí mezidesky je těleso, které svým tvarem a uspořádáním vrtání odpovídá připojovacím rozměrům šoupátkových rozváděčů Dn 06. Kanály P a T jsou průchozí, v každém z kanálů A, B je průtok veden přes jednosměrný škrtící ventil s možností nastavení průtoku. Nastavení průtoku se provádí šrouby s vnitřním šestihranem. Těsnění mezidesky je řešeno tak, aby bylo možno mezidesku montovat v základní poloze (škrcený přívod do hlavního rozváděče - odpad odlehčen) i obráceně (přívod volný odpad škrcený). Orientace jednosměrných škrtících ventilů je v kanálech A, B shodná a odpovídá symbolu na štítku. Základní poloha je taková, že štítek mezidesky je na straně označení kanálů T, P, X, hlavního rozváděče. CLONY (PRO ŘÍZENÍ PŘESTAVOVACÍCH ČASŮ) Clony se používají v případech, kdy přestavný čas šoupátka není třeba měnit. Hodnota přestavného času šoupátka závisí na světlosti použité clony, tlaku kapaliny v kanálu, ve kterém je clona namontovaná a viskozitě kapaliny. Pro bližší informace kontaktujte výrobce. MONTÁŽ, OBSLUHA A ÚDRŽBA Rozváděče se upevňují čtyřmi šrouby M6 50 dle ČSN Dosedací plochy pod rozváděčem je nutné zajistit na rovinnost 0,01 mm a drsnost povrchu max. Ra = 1,6 μm. Rozváděče jsou řešeny pro připojení na panel. Použitím připojovací desky je možno rozváděč připojit přímo na potrubí. Provozní spolehlivost rozváděčů je podmíněna dodržením předepsané fi ltrace a viskozity kapaliny, rozsahu teplot pracovní kapaliny i okolního prostředí a dodržením napětí elektromagnetů v určeném rozmezí. Rozváděče mohou být instalovány v libovolné poloze. Během provozu šoupátkové rozváděče nevyžadují speciální údržbu. DODÁNÍ Rozváděče se dodávají ve smontovaném stavu včetně těsnících O-kroužků a konektorů ovládacích magnetů, příp. s předpínacím ventilem v tělese rozváděče. Náhradní díly se s rozváděčem nedodávají. Připevňovací šrouby, připojovací desky a náhradní těsnící kroužky je nutno objednat zvášť. PROPOJENÍ Udává propojení pracovních prostorů P, A, B, T hlavního rozváděče při daných polohách šoupátka. Je závislé na tvaru šoupátka. Tvary šoupátek jsou určeny položkami "xxx" (např. C12, K14, R11...) v typovém označení viz přehled vyráběných typů Typ propojení a výchozí polohy. 2/13
3 TECHNICKÉ ÚDAJE Technická data Označení Rozměr Hodnota Jmenovitá světlost D n mm 10 Jmenovitý tlak p n MPa 32 Maximální tlak v kanálech P, A, B p max MPa 32 Maximální tlak v kanálu T vnitřní odpad z řídícího rozváděče vnější odpad z řídícího rozváděče Tlakové ztráty Δp MPa viz. graf Minimální řídící tlak p min MPa 0,5 Maximální průtok Q max dm 3 /min viz. výkonové hranice Max. tlak v kanálu X p maxx MPa 32 Max. tlak v kanálu Y RSEH RSH Rozsah provozních teplot oleje RSEH RSH Rozsah teploty prac. prostředí RSEH RSH p maxt p maxy t po t k MPa MPa MPa MPa o C o C o C o C až až až až + 70 Rozsah viskozity oleje ν m 2 /s až Provozní kapalina minerální olej OH HM-68 Stupeň znečištění oleje b) doporučený filtr s β a) třída 9 dle NAS Klimatická odolnost dle ČSN IEC WT Hmotnost rozváděče (bez mezidesky) kg 4 RSH m kg 5,6 RSEH kg 6,3 RSEH Hmotnost mezidesky se škrceným průtokem m kg 1,1 Všechny parametry jsou měřeny s olejem OH HM 68 při teplotě 50 o C ± 5 o C a viskozitě oleje 35 mm 2 /s TYPY OVLÁDACÍCH ELEKTROMAGNETŮ Typ elektromagnetu Symbol Jednotky EPS Jmenovité napětí na přívodu U V ~ 230, 115, 48 = 48, 24, 12 Jmenovité napětí na magnetu U V = 205, 102, 41.2 Jmenovité kmitočty f Hz 50, 60 Jmenovité příkony P n W VA Zátahové příkony P W VA Dovolené kolísání % ± 10 ± 10 Max. hustota spínání sep/hod Max. frekvence spínání Z % Přestavný čas při sepnutí ms při rozepnutí ms Druh elektrického krytí dle ČSN EN IP Prostředí dle ČSN AA5 3/13
4 VÝKONOVÉ HRANICE viskozita oleje: 35 mm 2 /s řídící tlak: 1,2 MPa Typ šoupátka Průtok (dm 3 /min) při tlaku 10 MPa 14 MPa 16 MPa X R Y H Z TLAKOVÉ ZTRÁTY (STŘEDNÍ HODNOTA S HORNÍ ÚCHYLKOU 20%) viskozita oleje 35 mm 2 /s Křivka Propojení rozváděče Měřený průtok 1 H 12 P A, P B, P T 2 Z12, Y12, X11, R11 P A, P B 3 Z12, Y12, H12, X11, R11 A T 1 4 Z12, Y12, H12, X11, R11 B T 1, A T, B T PŘEHLED PROPOJENÍ ŠOUPÁTKA DVOUPOLOHOVÉ ROZVÁDĚČE Přehled typů podle propojení a výchozí polohy Zajištění výchozí polohy pružinou řídícího rozváděče Typové značení Symbol Přechodové polohy RSEH X 11 RSEH X 21 RSEH X 31 RSEH X 41 4/13
5 Typové značení Symbol Přechodové polohy RSEH R 11 RSEH R 21 RSEH R 31 RSEH R 41 Výchozí poloha neurčitá (řídící rozváděč dvoumagnetový) RSEH K 14 RSEH K 24 RSEH K 34 RSEH K 44 Výchozí poloha neurčitá RSH K 14 RSH K 24 RSH K 34 RSH K 44 Výchozí poloha pružinou RSH R 11 RSH R 21 RSH R 31 RSH R 41 RSH X 11 RSH X 21 RSH X 31 RSH X 41 Výchozí poloha neurčitá - řídící rozváděč aretovaný RSEH K 15 RSEH K 25 RSEH K 35 RSEH K 45 Zajištění výchozí polohy pružinou u hlavního šoupátka RSEH R 12 RSEH R 22 RSEH R 32 RSEH R 42 RSEH X 12 RSEH X 22 RSEH X 32 RSEH X 42 5/13
6 TŘÍPOLOHOVÉ ROZVÁDĚČE Přehled typů podle propojení a výchozí polohy Středění pružinami pracovního rozváděče Typové značení Symbol Přechodové polohy RSEH Z 12 RSEH H 12 RSEH C 12 RSEH C 22 RSEH Y 12 RSEH Y 22 RSEH Z 22 RSEH P 12 RSEH L 12 RSEH B 12 RSEH N 12 Středění pružinami RSH Z 11 RSH H 11 RSH C 11 RSH C 21 RSH Y 11 RSH Y 21 RSH Z 21 RSH P 11 RSH L 11 RSH B 11 RSH N 11 6/13
7 VNITŘNÍ PROPOJENÍ ROZVÁDĚČE RSEH Uvedená schémata jsou pro provedení s vnitřním přívodem X a odpadem Y tlakové kapaliny z řídícího rozvaděče. RSEH 4-102X 1/... RSEH 4-102R 1/... RSEH 4-102X 2/... RSEH 4-102R 2/... RSEH 4-102K 4/... RSEH 4-102K 5/... 7/13
8 VNITŘNÍ PROPOJENÍ ROZVÁDĚČE RSEH vnitřní přívod "X" a odpad "Y" vnitřní přívod "X" vnější odpad "Y" Znak: bez ozn.; Symbol: Znak: Y; Symbol: vnější přívod "X" vnitřní odpad "Y" vnější přívod "X" a odpad "Y" Znak: X; Symbol: Znak: XY; Symbol: SCHÉMA PROVEDENÍ SE ŠKRTÍCÍ MEZIDESKOU Příklad elektrohydraulicky ovládaného rozváděče: RSEH 4-103xxx/xxxx - Mxx-1 Příklad hydraulicky ovládaného rozváděče: RSH 4-103xxx/M-1 8/13
9 Materiál O-kroužků: pryž NBR - 80 ShA 9/13
10 ROZMĚRY RSH /13

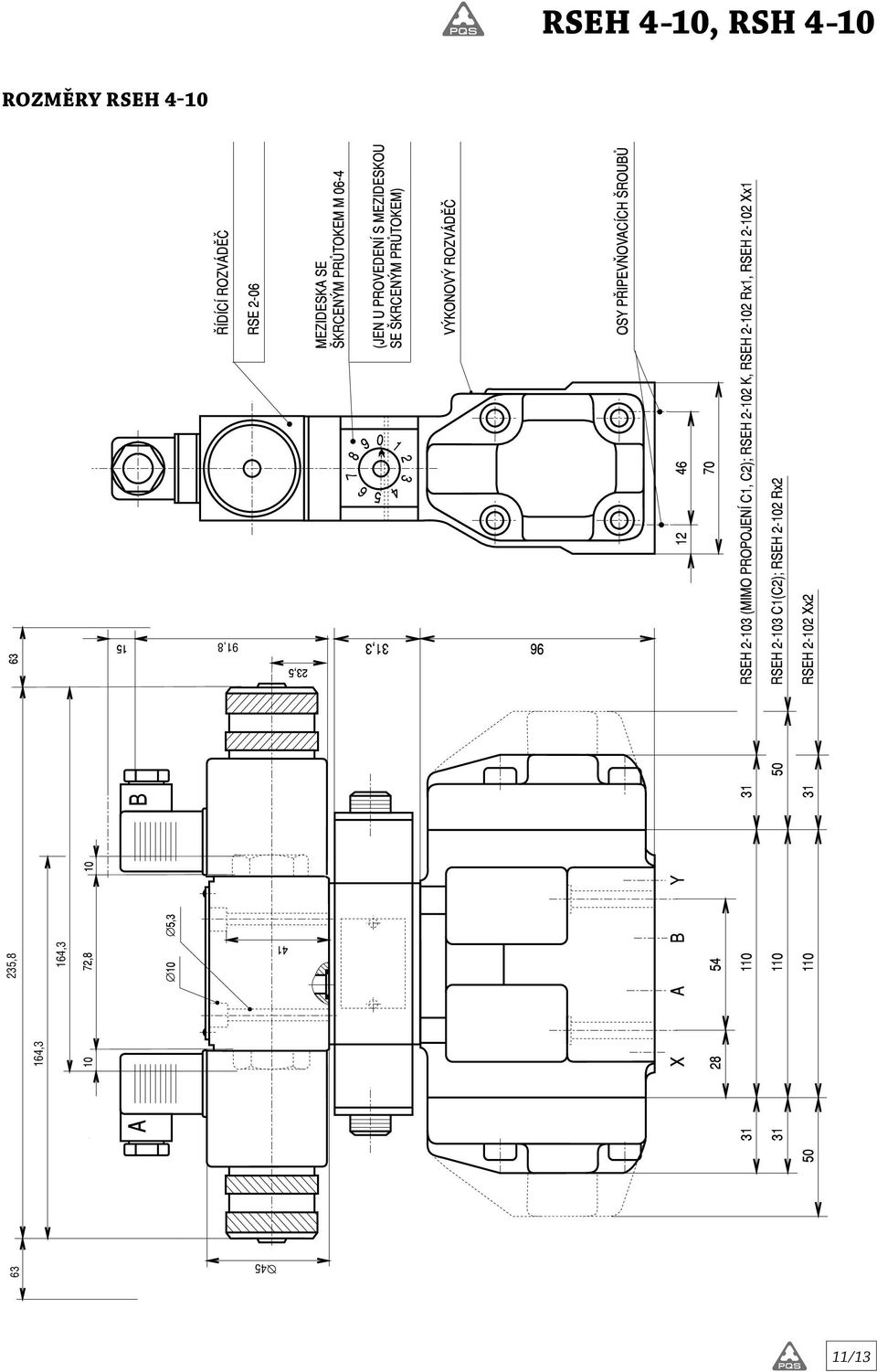

11 ROZMĚRY RSEH , ,3 235,8 164,3 11/13
12 PŘIPOJOVACÍ OBRAZEC pohled na panel Těsnící kroužky: vývody P, A, B, T, T1 KR ČSN Vývody X, Y KR. 6 2 ČSN Označení vývodů: P přívod tlakové kapaliny do hlavního rozváděče A, B vývody z hlavního rozváděče k ovládáným prvkům T vývod z odpadu Y. odpad z řídícího rozváděče 12/13
13 POZNÁMKY Poradenskou službu provádí: PQS Technology, Ltd. Prodej export: tel.: Prodej tuzemsko: tel.: pqstechnology.co.uk Fax: Výrobce si vyhrazuje právo změn bez předchozího vyrozumění odběratele. Údaje uvedené v tomto katalogu jsou pouze informativní. 13/13
RSEH 4-25, RSH 4-25 R S E H 4 2 5 / 1 POPIS TYPOVÝ KLÍČ. PŘÍMOČARÉ ŠOUPÁTKOVÉ ROZVÁDĚČE KT 2036 12/11 D n. 550 dm 3 /min. 25 p max.
PŘÍMOČARÉ ŠOUPÁTKOVÉ ROZVÁDĚČE KT 2036 12/11 D n 25 p max 32 MPa Q max 550 dm 3 /min typizovaná řada propojení malý příkon nouzové ruční ovládání (pouze u RSEH) připojovací rozměry dle ISO 4401, DIN 24
RSEH 5-16, RSH 5-16 R S E H / 1. PŘÍMOČARÉ ŠOUPÁTKOVÉ ROZVÁDĚČE KT /11 D n. 32 MPa Q max. 400 dm 3 /min. 16 p max
PŘÍMOČARÉ ŠOUPÁTKOVÉ ROZVÁDĚČE KT 2057 12/11 D n 16 p max 32 MPa Q max 400 dm 3 /min typizovaná řada propojení malý příkon nouzové ruční ovládání (pouze u RSEH) připojovací rozměry dle ISO 4401, DIN 24
RSE 4-06 R S E 4 0 6 / 1 POPIS TYPOVÝ KLÍČ. PŘÍMOČARÉ ŠOUPÁTKOVÉ ROZVÁDĚČE KT 2020 12/11 D n. 80 dm 3 /min. 35 MPa Q max. 06 p max
PŘÍMOČARÉ ŠOUPÁTKOVÉ ROZVÁDĚČE KT 2020 12/11 D n 06 p max 35 MPa Q max 80 dm 3 /min Hydraulické přímočaré šou pát kové rozváděče RSE 4-06 s elektromagnetickým ovládáním se používají v hydraulických obvodech
RSH 2-06 R S H 2 0 6 / 1 POPIS TYPOVÝ KLÍČ. PŘÍMOČARÉ ŠOUPÁTKOVÉ ROZVÁDĚČE KT 2040 12/11 D n 06 p max 32 MPa Q max 80 dm 3 /min
PŘÍMOČARÉ ŠOUPÁTKOVÉ ROZVÁDĚČE KT 2040 12/11 D n 06 p max 32 MPa Q max 80 dm 3 /min připojovací rozměry dle ISO 4401, DIN 24 340, CETOP 3, 5; ČSN 11 9111 typizovaná řada propojení malý příkon montáž v
RSE 4-04 RS E / POPIS TYPOVÝ KLÍČ. PŘÍMOČARÉ ŠOUPÁTKOVÉ ROZVÁDĚČE KT /11 D n 04 p max 32 MPa Q max 20 dm 3 /min
PŘÍMOČARÉ ŠOUPÁTKOVÉ ROZVÁDĚČE KT 01 1/11 D n 04 p max 3 MPa Q max 0 dm 3 /min Hydraulické přímočaré šou pát kové rozváděče RSE 4-04 s elektromagnetickým ovládáním se používají v hydraulických obvodech
RSHP 5-10 R S H P POPIS TYPOVÝ KLÍČ. PŘÍMOČARÝ ŠOUPÁTKOVÝ RUČNÍ ROZVÁDĚČ KT /11 D n. 32 MPa Q max. 160 dm 3 /min.
PŘÍMOČARÝ ŠOUPÁTKOVÝ RUČNÍ ROZVÁDĚČ KT 2054 12/11 D n 10 p max 32 MPa Q max 160 dm 3 /min Přímočaré šoupátkové rozváděče RSHP 5-10 hydraulicky ovládané s možností nouzového ovládání pákou jsou určené k
PŘÍMOČARÉ ŠOUPÁTKOVÉ ROZVÁDĚČE
PŘÍMOČARÉ ŠOUPÁTKOVÉ ROZVÁDĚČE RSE 4-06 D n 06 p max 32 MPa Q max 80 dm 3 /min KT 2020 05/02 nahrazuje 07/97 Hydraulické přímočaré šoupátkové rozváděče RSE 4-06 s elektromagnetickým ovládáním se používají
RSP 7-06 R S P POPIS TYPOVÝ KLÍČ. PŘÍMOČARÉ ŠOUPÁTKOVÉ ROZVÁDĚČE KT /11 D n 06 p max 32 MPa Q max 80 dm 3 /min
PŘÍMOČARÉ ŠOUPÁTKOVÉ ROZVÁDĚČE KT 2053 12/11 D n 06 p max 32 MPa Q max 80 dm 3 /min hydraulické přímočaré šou pát kové rozváděče s ručním ovládáním pákou rozváděče kapaliny a hrazení průtoků v hydraulických
RSE 7-10 R S E 7 1 0 / 1 POPIS TYPOVÝ KLÍČ. PŘÍMOČARÉ ŠOUPÁTKOVÉ ROZVÁDĚČE KT 2019 12/11 D n. 10 p max. 35 MPa Q max.
RSE 7- PŘÍMOČARÉ ŠOUPÁTKOVÉ ROZVÁDĚČE KT 19 12/11 D n p max 3 MPa Q max 13 dm 3 /min Přímočaré šoupátkové rozvaděče RSE 7- s elektromagnetickým ovládáním jsou určené k rozvodu a uzavírání proudu kapaliny.
RSHP5-25 FUNCTIONAL DESCRIPTION ORDERING CODE PŘÍMOČARÝ ŠOUPÁTKOVÝ RUČNÍ ROZVÁDĚČ KT 2056 10/14. Dn 25 mm pmax 32 MPa Qn 500 dm/min
RSHP5-5 PŘÍMOČARÝ ŠOUPÁTKOVÝ RUČNÍ ROZVÁDĚČ KT 056 10/14 3 Dn 5 mm pmax 3 MPa Qn 500 dm/min Přímočaré šoupátkové rozváděče RSHP5 5 hydraulicky ovládané s možností nouzového ovládání pákou jsou určené k
RSHP9-16 POPIS TYPOVÝ KLÍČ PŘÍMOČARÝ ŠOUPÁTKOVÝ RUČNÍ ROZVÁDĚČ KT /14. Dn 16 mm pmax 32 MPa Qn 300 dm/min
RSHP9-16 PŘÍMOČARÝ ŠOUPÁTKOVÝ RUČNÍ ROZVÁDĚČ KT 055 10/14 3 Dn 16 mm pmax 3 MPa Qn 300 dm/min Přímočaré šoupátkové rozváděče RSHP9 16 hydraulicky ovládané s možností nouzového ovládání pákou jsou určené
TR 2 T R 2 1 0 1 POPIS TYPOVÝ KLÍČ. TLAKOVÉ RELÉ KT 7009 1/12 4 MPa 10 MPa 32 MPa
TR 2 TLAKOVÉ RELÉ KT 7009 1/12 4 MPa 10 MPa 32 MPa jednoduchá konstrukce nízká hmotnost tři druhy možného zapojení na hydraulický obvod malý zástavbový prostor připojení konektorovou zásuvkou dle DIN 43
RPE2-04. Popis konstrukce a funkce HC 4012 6/2000 ELEKTROMAGNETICKY OVLÁDANÉ. D n 04 p max 32 MPa Q max 30 dm 3 min -1 Nahrazuje HC 4012 6/99
ELEKTROMAGNETICKY OVLÁDANÉ ROZVÁDĚČE RPE2-04 HC 4012 6/2000 D n 04 p max 32 MPa Q max 30 dm 3 min -1 Nahrazuje HC 4012 6/99 ZVLÁŠTNÍ PROVEDENÍ - speciální provedení montážních ploch 4/3, 4/2 a 3/2 rozváděče
RPEH4-25. Popis konstrukce a funkce HC 4024 2/2003. 4/2, 4/3 rozváděče s elektrohydraulickým ovládáním. Nahrazuje HC 4024 2/2002
4/2, 4/3 rozváděče s elektrohydraulickým ovládáním D n 25 p max 32 MPa Q max 600 dm 3 min -1 RPEH4-25 HC 4024 2/2003 Nahrazuje HC 4024 2/2002 Rozváděče s elektrohydraulickým ovládáním RPEH Rozváděče s
RNEH4-25. Popis konstrukce a funkce HC 4024 7/2015. 4/2, 4/3 rozváděče s elektrohydraulickým ovládáním. Nahrazuje HC 4024 12/2007
4/2, 4/3 rozváděče s elektrohydraulickým ovládáním D n 25 p max 320 bar Q max 600 dm 3 min -1 RNEH4-25 HC 4024 7/2015 Nahrazuje HC 4024 12/2007 Rozváděče s elektrohydraulickým ovládáním RNEH Rozváděče
RPEH5-16. Popis konstrukce a funkce HC 4023 9/2014. 4/2, 4/3 rozváděče s elektrohydraulickým ovládáním. Nahrazuje HC 4023 6/2012
/, /3 rozváděče s elektrohydraulickým ovládáním RPEH5-16 HC 03 9/01 D n 16 p max 350 bar / 0 bar Q max 300 dm 3 min -1 Nahrazuje HC 03 6/01 Rozváděče s elektrohydraulickým ovládáním RPEH Rozváděče s hydraulickým
Ventily typu 3VRM6-06 jsou přímo řízené třícestné redukční ventily šoupátkové konstrukce.
PŘÍMO ŘÍZENÝ REDUKČNÍ VENTIL KT 3021 1/12 D n 06 p n 32 MPa Q max 40 dm 3 /min snadné nastavení redukovaného tlaku možnost uzamykatelného provedení montáž do sestavy modulových prvků připojovací obrazec
PØÍMOÈARÝ ŠOUPÁTKOVÝ ROZVÁDÌÈ
PØÍMOÈARÝ ŠOUPÁTKOVÝ ROZVÁDÌÈ RSE 4-10 D n 10 p max 32 MPa Q max 100 dm 3 /min KT 2019 05/02 nahrazuje 07/97 Hydraulické pøímoèaré šoupátkové rozvádìèe RSE 4-10 s elektromagnetickým ovládáním na stejnosmìrné
VP(E)5-10, VP(E)5-20 VP E 5 / Y POPIS FUNKCE TYPOVÝ KLÍČ. VENTIL PŘEPOUŠTĚCÍ KT 3012 12/11 D n. 10; 20 p max. 32 MPa Q max. 200; 400 dm 3 /min
VENTIL PŘEPOUŠTĚCÍ KT 3012 12/11 D n 10; 20 p max 32 MPa Q max 200; 400 dm 3 /min Přepouštěcí ventily se vkládají do hyraulických obvodů k udržení nastaveného tlaku. Připojovací obrazec dle DIN 24 340,
RPE2-04. Popis konstrukce a funkce HC 4012 3/2002. Elektromagneticky ovládané rozváděče. Nahrazuje HC 4012 6/2000
Elektromagneticky ovládané D n 04 p max 320 bar Q max 20 dm 3 min -1 RPE2-04 HC 4012 3/2002 Nahrazuje HC 4012 6/2000 Zvláštní provedení - speciální provedení montážních ploch 4/3, 4/2 a 3/2 šoupátkové
RPE4-10. Popis konstrukce a funkce HC 4039 7/2009. Elektromagneticky ovládané rozváděče. Nahrazuje HC 4039 09/2008
Elektromagneticky ovládané rozváděče RPE4-10 HC 4039 7/2009 D n 10 p max 350 bar Q max 140 dm 3 min -1 Nahrazuje HC 4039 09/2008 4/3, 4/2 rozváděče šoupátkové konstrukce Elektromagnety nastavitelné do
RPEW4-06. Popis konstrukce a funkce HC 4035 10/2013. Elektromagneticky ovládané rozváděče s wireboxem 1/2 NPT 1/2 NPT. Nahrazuje HC 4035 5/2012
Elektromagneticky ovládané rozváděče s wireboxem D n 06 p max 350 bar Q max 80 dm 3 min -1 RPEW4-06 HC 4035 10/2013 Nahrazuje HC 4035 5/2012 4/3, 4/2 rozváděče šoupátkové konstrukce s ovládáním elektromagnety
RPEW4-10. Popis konstrukce a funkce HC 4044 6/2012. Elektromagneticky ovládané rozváděče s wireboxem. Nahrazuje HC 4044 1/2008
Elektromagneticky ovládané rozváděče s wireboxem D n 10 p max 350 bar Q max 140 dm 3 min -1 RPEW4-10 HC 4044 6/2012 Nahrazuje HC 4044 1/2008 4/3, 4/2 rozváděče šoupátkové konstrukce Čtyřnákružkové šoupátko
M 06-4, M 10-4 M 0 6 4 POPIS TYPOVÝ KLÍČ. MEZIDESKA SE ŠKRCENÝM PRŮTOKEM KT 5002 12/11 D n 06; 10 p n 32 MPa Q n 32; 63 dm 3 /min
MEZIDESKA SE ŠKRCENÝM PRŮTOKEM KT 5002 12/11 D n 06; 10 p n 32 MPa Q n 32; 63 dm 3 /min připojovací obrazec dle DIN 24 340; ISO 4401; CETOP 3,5; ČSN 11 9111 jednoduchá obsluha montáž do sestavy modulové
ELEKTRICKY OVLÁDANÉ PŘÍMOČARÉ
Q-HYDRAULIKA ELEKTRICKY OVLÁDANÉ PŘÍMOČARÉ ŠOUPÁTKOVÉ ROZVÁDĚČE WE 10 velikost 10 do 31,5 MPa 120 dm 3 /min WK 491 050 2004 Přímočaré šoupátkové rozváděče jsou používány k řízení směru proudu kapaliny
RPE3-04. Popis konstrukce a funkce HC 4014 09/2013. Elektromagneticky ovládané rozváděče. Nahrazuje HC 4014 10/2010
Elektromagneticky ovládané rozváděče D n 04 p max 320 bar Q max 30 dm 3 min -1 RPE3-04 HC 4014 09/2013 Nahrazuje HC 4014 10/2010 4/3, 4/2 rozváděče šoupátkové konstrukce Elektromagnety libovolně nastavitelné
VPM 1-06, 10; VP2M 1-06, 10
HYDROSTATICKÉ PŘEPOUŠTĚCÍ VENTILY KT 3007 12/11 D n 06; 10 p n 32 MPa Q n 32; 63 dm 3 /min vhodné do modulové stavebnice přípoj. obrazec dle CETOP 3, 5; ISO 4401, DIN 24 340, ČSN 11 9111 velký výběr propojení
RPEK1-03. Popis konstrukce a funkce HC /2003. Elektromagnetickyovládané rozváděče. Nahrazuje HC /2002
Elektromagnetickyovládané rozváděče D n 03 p max 25 MPa Q max 20 dm 3 min -1 RPEK1-03 HC 4027 2/2003 Nahrazuje HC 4027 10/2002 4/3, 4/2 rozváděče šoupátkové konstrukce Elektromagnetylibovolně nastavitelné
RPEH4-16. Popis konstrukce a funkce HC /2002 4/2, 4/3 ROZVÁDĚČE S ELEKTRO- HYDRAULICKÝM OVLÁDÁNÍM
4/2, 4/3 ROZVÁDĚČE S ELEKTRO- HYDRAULICKÝM OVLÁDÁNÍM RPEH4-16 HC 4023 2/2002 D n 16 p max 32 MPa Q max 300 dm 3 min -1 Nahrazuje HC 4023 3/2001 Rozváděče s elektrohydraulickým ovládáním RPEH Rozváděče
RPEW3-06. Popis konstrukce a funkce HC /2002 ELEKTROMAGNETICKY OVLÁDANÉ ROZVÁDĚČE S WIREBOXEM. D n 06 p max 32 MPa Q max 80 dm 3 min -1
ELEKTROMAGNETICKY OVLÁDANÉ ROZVÁDĚČE S WIREBOXEM RPEW3-06 HC 4028 3/2002 D n 06 p max 32 MPa Q max 80 dm 3 min -1 4/3, 4/2 a 3/2 rozváděče šoupátkové konstrukce s ovládáním elektromagnety Elektromagnety
SD2E-B2. Popis konstrukce a funkce HC / /2 elektromagneticky ovládané vestavné šoupátkové rozváděče. Nahrazuje HC /2010
2/2 elektromagneticky ovládané vestavné šoupátkové rozváděče SD2E-B2 HC 4060 7/2012 7/8-14UNF p max 350 bar Q max 60 dm 3 min -1 Nahrazuje HC 4060 9/2010 2/2 rozváděče šoupátkové konstrukce Nouzové ruční
SD3E-B2. Popis konstrukce a funkce HC / /2 elektromagneticky ovládané vestavné sedlové rozváděče. Nahrazuje HC /2010
/ elektromagneticky ovládané vestavné sedlové rozváděče SD3E-B HC 4063 7/0 7/8-4 UNF p max 40 bar Q max 75 dm 3 min - Nahrazuje HC 4063 0/00 / rozváděče sedlové konstrukce Nouzové ruční ovládání Vysoký
ELEKTROHYDRAULICKY OVLÁDANÉ
ELEKTROHYDRAULICKY OVLÁDANÉ PŘÍMOČARÉ ŠOUPÁTKOVÉ ROZVÁDĚČE WEH 16 Q-HYDRAULIKA velikost 16 do 35 MPa do 180 dm 3 /min WK 304/21016 2004 Přímočaré šoupátkové rozváděče jsou používány k řízení směru proudu
ELEKTROHYDRAULICKY OVLÁDANÉ
ELEKTROHYDRAULICKY OVLÁDANÉ PŘÍMOČARÉ ŠOUPÁTKOVÉ ROZVÁDĚČE WEH 22 Q-HYDRAULIKA velikost 22 do 28/35 MPa do 450 dm 3 /min WK 304/21022 2004 Přímočaré šoupátkové rozvaděče jsou používány k řízení směru proudu
VP (V,G,P)2 V P 2 / 1 POPIS A FUNKCE. PŘÍMOŘÍZENÝ PŘEPOUŠTĚCÍ VENTIL KT 3010 1/12 D n. 32 MPa Q max. 06, 10 p max. 120 dm 3 /min
PŘÍMOŘÍZENÝ PŘEPOUŠTĚCÍ VENTIL KT 3010 1/12 D n 06, 10 p max 32 MPa Q max 120 dm 3 /min pro zástavbu do bloků (patrona) pro připojení na potrubí na panel 4 způsoby ovládání - volitelné šroubem s vnitřním
SD2E-A3. Popis konstrukce a funkce HC 4041 07/2014. 3/2 elektromagneticky ovládané vestavné šoupátkové rozváděče. Nahrazuje HC 4041 11/2013
3/2 elektromagneticky ovládané vestavné šoupátkové rozváděče SD2E-A3 HC 404 07/204 3/4-6 UNF p max 350 bar Q max 30 dm 3.min - Nahrazuje HC 404 /203 Kalené a přesné pracovní dílce Vysoká průtočnost Vysoký
ROE3. Popis konstrukce a funkce HC 4022 12/99 ELEKTROMAGNETICKY OVLÁDANÉ. D n 04, 06 p max 25 MPa Q max 25, 63 dm 3 min -1
ELEKTROMAGNETICKY OVLÁDANÉ SEDLOVÉ ROZVÁDĚČE ROE3 HC 40 1/99 D n 04, 06 p max 5 MPa Q max 5, 63 dm 3 min -1 Sedlová konstrukce - bez vnitřních objemových ztrát Vysoká spolehlivost sepnutí po dlouhodobé
PRL2. Popis konstrukce a funkce HC 5103 12/98 S LINEÁRNÍM MOTOREM. Dn 06 pmax 25 MPa Qmax 32 dm 3. min -1 Nahrazuje HC 5103 6/98.
PROPORCIONÁLNÍ ROZVÁDĚČE S LINEÁRNÍM MOTOREM PRL2 HC 5103 12/98 Dn 06 pmax 25 MPa Qmax 32 dm 3. min -1 Nahrazuje HC 5103 6/98 Proporcionální rozváděč pro řízení hydromotorů Jednostupňové ovládání šoupátka
ROE3. Popis konstrukce a funkce HC /2003. Elektromagnetickyovládané sedlové rozváděče. Nahrazuje HC /2002
Elektromagnetickyovládané sedlové rozváděče ROE3 HC 40 1/003 D n 04, 06 p max 5 MPa Q max 5/63dm 3 min -1 Nahrazuje HC 40 3/00 Provedení vestavné, modulové a do potrubí Sedlová konstrukce - bez vnitřních
VRM 1-06, 3VRM 1-10 VRM 1 / POPIS A FUNKCE TYPOVÝ KLÍČ. HYDROSTATICKÉ REDUKČNÍ VENTILY KT 3008 1/12 D n. 06; 10 p n. 32 MPa Q n.
HYDROSTATICKÉ REDUKČNÍ VENTILY KT 3008 1/12 D n 06; 10 p n 32 MPa Q n 30, 63 dm 3 /min montáž do sestavy modulových prvků připojovací obrazec podle ČSN 11 9111, DIN 24 340, CETOP 3, CETOP 5, ISO 4401.
PŘÍMOČARÝ ŠOUPÁTKOVÝ ROZVÁDĚČ
PŘÍMOČARÝ ŠOUPÁTKOVÝ ROZVÁDĚČ TYPU WMM22 OVLÁDANÝ RUČNÍ PÁKOU Q-HYDRAULIKA velikost 22 do 35 MPa do 450 dm 3 /min WK 302/11022 2004 Přímočaré šoupátkové rozváděče jsou používány k řízení směru proudu kapaliny
ROE3. Popis konstrukce a funkce HC /2012. Elektromagneticky ovládané sedlové rozváděče. Nahrazuje HC /2010
Elektromagneticky ovládané sedlové rozváděče ROE3 HC 4 /1 D n 4, 6 p max bar Q max / 63 dm 3 min -1 Nahrazuje HC 4 / Provedení vestavné, modulové a do potrubí Těsné provedení s prosakem do 3 kapek za minutu
NEPŘÍMO ŘÍZENÉ PŘEPOUŠTĚCÍ VENTILY
Q-HYDRAULIKA NEPŘÍMO ŘÍZENÉ PŘEPOUŠTĚCÍ VENTILY TYPU DB/DBW velikost 10, 20, 30 do 31,5 MPa do 600 dm 3 /min WK 493 180 2004 Přepouštěcí ventily typu DB... slouží pro omezení maximálního tlaku v celém
b) pojištění hydraulického systému točny proti překročení maximálního tlaku c) blokování průtoku v obou hlavních větvích systému
Určení Blok tlumení je součástí hydraulického systému tlumení a blokování točny kloubových autobusů. Zajišťuje tyto funkce: a) třístupňové škrcení průtoku kapaliny v závislosti na rychlosti vozidla mezi
TLAKOVÝ VENTIL SLEDU FUNKCÍ
Q-HYDRAULIKA TLAKOVÝ VENTIL SLEDU FUNKCÍ TYPU UZK velikost 10, 20, 30 do 31,5 MPa 450 dm 3 /min WK 353/21031 2004 Tlakové ventily sledu funkcí typ UZK se používají k odpojení systému nebo jeho částí, je-li
PRM2-10. Popis konstrukce a funkce HC 5106 4/99. Dn 10 pmax 32 MPa Qmax 60 dm 3 min -1. Kompaktní provedení s integrovanou elektronikou
PROPORCIONÁLNÍ ROZVÁDĚČE PRM-0 HC 506 4/99 Dn 0 pmax 3 MPa Qmax 60 dm 3 min - PŘEDBĚŽNÁ TECHNICKÁ INFORMACE Kompaktní provedení s integrovanou elektronikou Vysoká spolehlivost Jednoduchá výměna elektromagnetu
VSS Popis konstrukce a funkce HC /2003. Dvoucestné škrticí ventily se stabilizací. Nahrazuje HC /2000
Dvoucestné škrticí ventily se stabilizací D n 06 p max 32 MPa Q max 22 dm 3 min -1 VSS1-206 HC 5032 1/2003 Nahrazuje HC 5032 1/2000 Modulové provedení pro výškové sdružování Varianta s paralerním jednosměrným
PRL1. Popis konstrukce a funkce HC /2002. Rychléproporcionální rozváděče s lineárním motorem. Nahrazuje HC /98
Rychléproporcionální rozváděče s lineárním motorem D n 06 p max 25 MPa Q max 32 dm 3 min -1 PRL1 HC 5101 1/2002 Nahrazuje HC 5101 12/98 Proporcionální rozváděč pro řízení hydromotorů Vysoká spolehlivost
PRM2-06. Popis konstrukce a funkce HC 5104 6/2008. Proporcionální rozváděče. Nahrazuje HC 5104 11/2006. D n 06 p max 320 bar Q max 40 dm 3 min -1
Proporcionální rozváděče D n 06 p max 0 bar Q max 40 dm min -1 PRM-06 HC 5104 6/008 Nahrazuje HC 5104 11/006 Kompaktní provedení s integrovanou elektronikou Vysoká spolehlivost Jednoduchá výměna elektromagnetu
Hydraulický agregát HAO 5
Popis výrobku Hydraulický agregát HAO 5 je určen k pohonu dvou jednočinných přímočarých hydromotorů vyrovnávacího můstku, t.j.hydromotoru pro zvedání nájezdové desky a hydromotoru pro zvedání sklopné lišty.
QSE 4-06 POPIS PROPORCI ONALNI ROZVADEC ˇ ˇ. D n max. 32 MPa Q max
QSE -06 PROPORCI ONALNI ROZVADEC ˇ ˇ KT 6008 8/ D n max MPa Q max dm - 06 p 0 / min Proporcionální rozvaděč QSE -06 je jednostupňový, přímořízený rozvaděč dvoupolohového nebo třípolohového provedení s
VPN2-10/MR. Popis konstrukce a funkce HC /2012. Nepřímořízené přepouštěcí ventily. Nahrazuje HC /2008
Nepřímořízené přepouštěcí ventily VPN2-10/MR HC 5164 6/2012 D n 10 p max 350 bar Q max 150 dm 3 min -1 Nahrazuje HC 5164 7/2008 Provedení modulové a do potrubí Pět tlakových stupňů Dvě provedení nastavovacího
VRN2-06. Popis konstrukce a funkce B2 T HC /2003. Nepřímořízené redukční ventily. Nahrazuje HC /2003
Nepřímořízené redukční ventily D n 06 p max 3 MPa Q max 40 dm 3 min - VRN-06 HC 553 6/003 Nahrazuje HC 553 /003 Provedení vestavné a pro modulová sdružování Čtyři tlakové stupně Dvě provedení nastavovacího
VRN2-06. Popis konstrukce a funkce HC /2008. Nepřímořízené redukční ventily. Nahrazuje HC /2007. D n 06 p max 320 bar Q max 40 dm 3 min -1
Nepřímořízené redukční ventily D n 06 p max 20 bar Q max 0 dm min - VRN2-06 HC /2008 Nahrazuje HC 2/2007 Provedení vestavné a pro modulová sdružování A Čtyři tlakové stupně Dvě provedení nastavovacího
Ventily konstrukční řada S9-G1/8 až G1/2
Ventily konstrukční řada S9-G/8 až G/ Seznam Provedení Ovládání Strana Veličiny Údaje pro objednání Přehled typů / cestné ventily konstrukční řada ruční 8, 9 0, 6 60, 6 S9-G/8, G/, G/ pneumaticky elektricky
PRM2-04. Popis konstrukce a funkce HC /2005. Proporcionální rozváděče. Nahrazuje HC /2003. D n 04 p max 32 MPa Q max 20 dm 3 min -1
Proporcionální rozváděče D n 0 p max MPa Q max 0 dm min -1 PRM-0 1/00 Nahrazuje 9/00 Kompaktní provedení s integrovanou elektronikou Vysoká spolehlivost Jednoduchá výměna elektromagnetu včetně elektroniky
Elektromagneticky/pneumaticky ovládané ventily, ISO 5599-1
Elektromagneticky/pneumaticky ovládané ventily, elektricky nebo pneumaticky ovládané ventily s vnitřním nebo vnějším přívodem řídicího tlaku návrat do koncové polohy pneumaticky nebo mechanicky Vybrané
VPN1-06. Popis konstrukce a funkce HC /2008. Nepřímořízené přepouštěcí ventily. Nahrazuje HC /2003
Nepřímořízené přepouštěcí ventily D n 06 p max 320 bar Q max 70 dm 3 min - VPN-06 HC 56 3/2008 Nahrazuje HC 56 /2003 Vestavné a modulové provedení, provedení do potrubí Pět tlakových stupňů Dvě provedení
HC 5062 Přímořízené přepouštěcí ventily VPP2-06 5/2012
Přímořízené přepouštěcí ventily D n 06 p max 320 bar Q max 50 dm 3.min -1 VPP2-06 HC 5062 5/2012 Nahrazuje HC 5062 3/2008 Provedení vestavné, modulové a do potrubí Šest tlakových stupňů Čtyři provedení
Ventily konstrukční řada S9-G1/8 až G1/2
Ventily konstrukční řada S9-G/8 až G/ Seznam Provedení Ovládání Strana Veličiny Rozměry Údaje pro objednání Přehled typů / cestné ventily konstrukční řada ruční 8, 9 40, 46 60, 6 S9-G/8, G/4, G/ pneumaticky
Zvláštní ventily G1/8, G1/4
Zvláštní ventily G/8, G/ Seznam Provedení Ovládání Připojení Strana Rozměry Údaje pro objednávku Přehled typů /, / až / cestné ventily elektricky G/8 98, 99 00-0 0 podle NAMUR, konstrukční řada S9 G/ /
VPP2-04. Popis konstrukce a funkce HC /2003. Přímořízené přepouštěcí ventily. Nahrazuje HC /2002
Přímořízené přepouštěcí ventily VPP-04 HC 509 /00 D n 04, 06 p max MPa Q max 40 dm min - Nahrazuje HC 509 /00 Provedení vestavné, modulové a do potrubí 6 tlakových stupňů Nastavovací prvek - šroub s vnitřním
Ventily konstrukční řada S9-G1/8 až G1/2
Ventily konstrukční řada S9-G/8 až G/ Seznam Provedení Ovládání Strana Veličiny Údaje pro objednání Přehled typů / cestné ventily konstrukční řada ruční 8, 9 0, 6 60, 6 S9-G/8, G/, G/ pneumaticky elektricky
Šoupátkové rozváděče typ SWPN Jmenovitá světlost 6 popř. 10 dle DIN
Šoupátkové rozváděče typ SWPN Jmenovitá světlost 6 popř. 10 dle DIN 24 340 max. tlak max. objemový proud = 350 bar = 150 l/min 1. Všeobecně Zde popsané ventily jsou přímo ovládané šoupátkové rozváděče
VRN2-10. Popis konstrukce a funkce HC /2011. Nepřímořízené redukční ventily. Nahrazuje HC /2008
Nepřímořízené redukční ventily VRN-0 HC 4 /0 D n 0 p max 0 bar Q max 0 (80) dm.min - Nahrazuje HC 4 7/008 Provedení vestavné a pro modulová sdružování A Čtyři tlakové stupně P T Dvě provedení nastavovacího
ROX1-04. Popis konstrukce a funkce HC 4013 1/2003. Elektromagneticky ovládané vestavné rozváděče. Nahrazuje HC 4013 3/2002
Elektromagneticky ovládané vestavné rozváděče D n 04 p max 21 MPa Q max 40 dm 3 min -1 ROX1-04 HC 4013 1/2003 Nahrazuje HC 4013 3/2002 3/2 rozváděče šoupátkové konstrukce Nouzové ruční ovládání Vysoký
Ventily konstrukční řada S9-G1/8 až G1/2
Ventily konstrukční řada S9-G/8 až G/ Seznam Provedení Ovládání Strana Veličiny Údaje pro objednání Přehled typů / cestné ventily konstrukční řada ruční 8, 9, 46 60, 6 S9-G/8, G/4, G/ pneumaticky elektricky
40 l/min (11 GPM) p max. Technické parametry
Proporcionální rozváděč s analogovou řídicí elektronikou PRM2-06 Popis funkce Dn 06 (D03) Q max 40 l/min (11 GPM) p max 350 bar (5100 PSI) Technické parametry Přímo řízený rozváděč s integrovanou analogovou
RPE3-06. Popis konstrukce a funkce HC 4010 1/2003 ELEKTROMAGNETICKY OVLÁDANÉ ROZVÁDĚČE
ELEKTROMAGNETICKY OVLÁDANÉ ROZVÁDĚČE RPE3-06 HC 4010 1/2003 D n 06 p max 32 MPa Q max 80 dm 3 min -1 Nahrazuje HC 4010 3/2002 4/3, 4/2 a 3/2 rozváděče šoupátkové konstrukce s ovládáním elektromagnety Elektromagnetylibovolně
HYDROGENERÁTORY V3 (série 30 a 40)
REGULAČNÍ LAMELOVÉ KT 1015 12/11 Jmem. velikost 12; 25; 40; 63 do pn 10 MPa Vg 8,5; 19; 32; 47 cm3/ot automatické odvzdušnění umožňuje snadné uvedení do provozu nízká hlučnost hydrodynamické mazání zajišťuje
NC23 BA
ŘADY ISO 5599/1 COMPACT Řada vychází z klasických rozvaděčů ISO, je však levnější a má větší průtok. K ovládání používá pomocný ventil, jedná se tedy o nepřímé ovládání. Rozvaděče se montují na normované
80 l/min (21 GPM) p max. Technické parametry
Proporcionální rozváděč s analogovou řídicí elektronikou PRM6-10 Popis funkce Dn 10 (D05) Q max 80 l/min (21 GPM) p max 350 bar (5100 PSI) Technické parametry Přímo řízený proporcionální rozváděč s integrovanou
DVB2. Popis konstrukce a funkce HC 5091 9/99 PŘÍMOŘÍZENÉ PŘEPOUŠTĚCÍ VENTILY. D n 04, 06 p max 32 MPa Q max 40 dm 3 min -1 Nahrazuje HC 5091 2/99
PŘÍMOŘÍZENÉ PŘEPOUŠTĚCÍ VENTILY DVB2 HC 5091 9/99 D n 04, 06 p max 2 MPa Q max 40 dm min -1 Nahrazuje HC 5091 2/99 Vestavné provedení - pro našroubování do bloku - max. tlak 2 MPa Provedení pro modulové
20 l/min (5 GPM) p max. Technické parametry
Proporcionální rozváděč s analogovou řídicí elektronikou PRM2-04 Popis funkce Dn 04 (D02) Q max 20 l/min (5 GPM) p max 320 bar (4600 PSI) Technické parametry Přímo řízený rozváděč s integrovanou analogovou
TS1 MTS1. Popis konstrukce a funkce. Typový klíč TS1-00/ - HC /2003. Tlakový spínač
Tlakový spínač p max MPa TS1 MTS1 HC 900 1/00 Nahrazuje HC 900 1/98 Pístkový systém s měkkým těsněním Žádné objemové ztráty Mechanická životnost 10 milionů sepnutí Mikrospínač s pozlacenými kontakty Základní
PRM4-06. Popis konstrukce a funkce HC 5107 6/2000 SE SNÍMAČEM POLOHY. D n 06 p max 32 MPa Q max 40 dm 3 min -1. Kompaktní konstrukce
PROPORCIONÁLNÍ ROZVÁDĚČE SE SNÍMAČEM POLOHY PRM4-06 HC 5107 6/000 D n 06 p max 3 MPa Q max 40 dm 3 min -1 Kompaktní konstrukce Neřímořízený proporcionální rozváděč k řízení směru a velikosti průtoku kapaliny
PŘÍMO ŘÍZENÉ PŘEPOUŠTĚCÍ VENTILY
Q-HYDRAULIKA PŘÍMO ŘÍZENÉ PŘEPOUŠTĚCÍ VENTILY TYPU DBD velikost 6, 10, 20 do 63 MPa 250 dm 3 /min WK 351/11021 2004 Přepouštěcí ventily slouží pro omezení maximálního tlaku v celém hydraulickém systému
PRM4-10. Popis konstrukce a funkce HC 5113 11/2001. Proporcionální rozváděče se snímačem polohy. Nahrazuje HC 5113 10/2001
Proporcionální rozváděče se snímačem polohy D n 0 p max MPa Q max 80 dm min - PRM4-0 HC /00 Nahrazuje HC 0/00 Kompaktní konstrukce Ovládání proporcionálními magnety Vysoká citlivost a nepatrná hystereze
Přímo řízené ventily konstrukční řada EV-M5 a V9
Přímo řízené ventily konstrukční řada EV-M5 a V9 Seznam Provedení Ovládání Strana Veličiny Rozměry Údaje Přehled typů pro objednávku 3/ cestné ventily elektricky 70 71 71 konstrukční řada EV-M5 (G1/8)
VPP1. Popis konstrukce a funkce HC /2012. Přímořízené přepouštěcí ventily. Nahrazuje HC /2011
římořízené přepouštěcí ventily V1 HC 5061 7/2012, 10 p max 320 bar Q max 120 dm 3 min -1 Nahrazuje HC 5061 9/2011 rovedení vestavné, modulové a do potrubí Šest tlakových stupňů Čtyři provedení nastavovacího
kovaz s.r.o. Směrový sedlový ventil Řada D4S
Charakteristické znaky Sedlové y řady D4S jsou navrženy pro funkci směrového řízení. Celé spektrum sedlových ů, pružin a vík včetně přepínacích ů, omezovačů zdvihu, solenoidových ů (VV01) a snímání polohy
30 l/min (8 GPM) p max. Technické parametry
Proporcionální rozváděč s digitální elektronikou a interní zpětnou vazbou PRM9-6 Popis funkce Dn 6 (D) Q max l/min (8 GPM) p max bar ( PSI) Technické parametry Přímo řízený proporcionální rozváděč s integrovanou
60 l/min (16 GPM) p max. Technické parametry
Proporcionální rozváděč s digitální elektronikou a interní zpětnou vazbou PRM9- Popis funkce Dn (D) Q max 6 l/min (6 GPM) p max bar ( PSI) Technické parametry Proporcionální rozváděč PRM9 sestává z litinového
Elektromagnetické ventily MN1H-MS, mosazné provedení
připojení pneumatiky G G1 průtok 2 000 30 500 l/min provedení s nastavitelným tlumením při uzavírání 2005/07 - změny vyhrazeny výrobky 2006/2007 2/-1 hlavní údaje Funkce Po připojení napětí je magnet vybuzen
Datový list. Elektromagnetické ventily 2/2-cestné nepřímo ovládané Typ EV220A DN 6-22
Datový list Elektromagnetické ventily 2/2-cestné nepřímo ovládané Typ EV220A DN 6-22 Leden 2006 Technické údaje Elektromagnetické ventily 2/2-cestné nepřímo ovládané Typ EV220A 6-22 Vlastnosti EV220A Kompaktní
Elektromagnetické ventily VZWP, nepřímo řízené
parametry a přehled dodávek Funkce Elektromagnetický ventil VZWP-L- je nepřímo řízený ventil 2/2 opatřený elektromagnetickou cívkou. Bez elektrického proudu je elektromagnetický ventil uzavřen. Je-li přiváděn
PRM7-04. Popis konstrukce a funkce HC 5120 6/2012. Proporcionální rozváděč. Nahrazuje HC 5112 5/2009. D n 04 p max 320 bar Q max 20 dm 3 min -1
Proporcionální rozváděč PRM7- HC 6/ D n p max bar Q max dm min - Nahrazuje HC /9 Digitální elektronika Kompaktní konstrukce Ovládání proporcionálními magnety Vysoká citlivost a nepatrná hystereze Připojovací
Hydraulické agregáty řady HA 800 a HA 801
Popis výrobku Hydraulické agregáty řady 800 a 801 jsou vysokotlaké zdroje tlakové energie. Agregáty jsou konstrukčně unifikované, liší se způsobem ovládání; agregáty řady 800 jsou ovládány nožní pákou,
Indikátory znečištění DG 023 DG 024 DG 025 DG 041 DG 042. pro tlakové a vysokotlaké filtry. do 450 bar zobrazovaný / spínací tlak do 5,0 bar. 60.
Indikátory znečištění DG 03 DG 04 DG 05 DG 041 DG 04 pro tlakové a vysokotlaké filtry do 450 bar zobrazovaný / spínací tlak do 5,0 bar 60.30-3c Popis Použití Kontrola znečištění tlakových a vysokotlakých
TS4 MTS. Popis konstrukce a funkce. Typový klíč TS4 - - HC 9204 04/2011. Tlakový spínač. Mezideska. p max 350 bar
Tlakový spínač Mezideska p max 350 bar TS4 MTS HC 904 04/0 Vyšší životnost díky pístové konstrukci P 3 Provedení s přírubou nebo se šroubením Snadné nastavení a aretace nastavení Napájení stejnosměrným
Elektromagnetické ventily VZWF, s nuceným řízením
parametry a přehled dodávek Funkce Elektromagnetické ventily s membránou, nuceným zdvihem a uzavřením v klidové poloze. Je-li elektromagnet pod proudem, snižuje se tlak na sekundární straně membrány prostřednictvím
PRM7-06. Popis konstrukce a funkce HC /2014. Proporcionální rozváděč. Nahrazuje HC /2013. D n 06 p max 350 bar Q max 40 dm 3 min -1
Proporcionální rozváděč D n 06 p max 0 bar Q max 0 dm min - PRM7-06 HC 9 /0 Nahrazuje HC 9 /0 Digitální elektronika Kompaktní konstrukce Ovládání proporcionálními magnety Vysoká citlivost a nepatrná hystereze
PRM7-10. Popis konstrukce a funkce HC 5116 2/2013. Proporcionální rozváděč. Nahrazuje HC 5116 6/2012. D n 10 p max 350 bar Q max 80 dm 3 min -1
Proporcionální rozváděč D n 0 p max 50 bar Q max 80 dm min - PRM7-0 HC 56 /0 Nahrazuje HC 56 6/0 Digitální elektronika Kompaktní konstrukce Ovládání proporcionálními magnety Vysoká citlivost a nepatrná
Elektromagnetické ventily VZWF, s nuceným řízením
parametry a přehled dodávek Funkce Elektromagnetický ventil s membránou, nuceným zdvihem a uzavřením v klidové poloze. Je-li elektromagnet pod proudem, snižuje se tlak ne sekundární straně membrány prostřednictvím
PRM4-04. Popis konstrukce a funkce HC 5112 1/2002. Proporcionální rozváděče se snímačem polohy. Nahrazuje HC 5112 6/2001
Proporcionální rozváděče se snímačem polohy D n 0 p max 3 MPa Q max 0 dm 3 min -1 PRM-0 HC 511 1/00 Nahrazuje HC 511 6/001 Kompaktní konstrukce Ovládání proporcionálními magnety Vysoká citlivost a nepatrná
Elektromagnetické ventily Namur
Elektromagnetické ventily připojovací obrazec dle snadné přímé připojení na pohony armatur pro procesní průmysl výměnou těsnicí desky lze funkci 5/2 změnit na 3/2 Vybrané typy v souladu se směrnicí ATEX
Elektromagneticky/pneumaticky ovládané ventily, Midi
Elektromagneticky/pneumaticky ovládané ventily, Midi elektricky nebo pneumaticky ovládané ventily ventily s vnitřním nebo vnějším přívodem řídicího tlaku bateriová montáž pro 2 10 ventilů nebo samostatná
SMA 03. Popis konstrukce a funkce HC 7203 11/98 MALÉ KOMPAKTNÍ AGREGÁTY. pmax 20 MPa Qmax 0,5-17 dm 3 min -1 Nahrazuje HC 7203 8/96
MALÉ KOMPAKTNÍ AGREGÁTY SMA 03 HC 7203 11/98 pmax 20 MPa Qmax 0,5-17 dm 3 min -1 Nahrazuje HC 7203 8/96 Malý kompaktní agregát pro zdvihací plošiny, stoly, rampy, lisovací zařízení, obráběcí stroje, příslušenství
VPP2-06. Popis konstrukce a funkce HC 5062 2/99 VENTILY. Dn 06 pmax 32 MPa Qmax 50 dm 3. min -1 Nahrazuje HC 5062 3/97
ŘÍMOŘÍZENÉ ŘEOUŠĚCÍ VENILY V2-06 HC 5062 2/99 Dn 06 pmax 32 Ma Qmax 50 dm 3. min -1 Nahrazuje HC 5062 3/97 Vestavné provedení pro našroubování do bloku rovedení do potrubí s metrickým nebo trubkovým závitem
Ventily se šikmým sedlem VZXF
parametry a přehled dodávek Funkce Ventil se šikmým sedlem VZXF je ventil 2/2 s externím řízením. Ventily této konstrukce se spínají přídavným řídicím médiem. V klidové poloze je ventil uzavřen silou pružiny.
