1 ETC Embedded Technology Club setkání 3, 3B zahájení třetího ročníku Katedra měření, Katedra telekomunikací,, ČVUT- FEL, Praha doc. Ing. Jan Fischer, CSc. ETC club, 3, 3B , ČVUT- FEL, Praha 1

2 Náplň Dokončit kit na kontaktním poli - dle minulých popisů ( kopie níže) Požití F0 Lab Měření napětí, měření odporů ETC club, 3, 3B , ČVUT- FEL, Praha 2

3 Odporový napěťový dělič Napěťový dělič se využívá pro snížení vyššího napětí U 1 na nižší napětí U 2 (např. v multimetru) Sériově zapojené rezistory 1 a 2 Protéká jimi proud U 1 1 U 1 I nd U U 2 U 2 Napětí se na (nezatíženém) odporovém napěťovém děliči rozdělí v poměru velikosti odporů I nd U 1 1 U 2 2 Velikost výstupního napětí děliče U 2 U 2 U ETC club, 3, 3B , ČVUT- FEL, Praha 3

4 Odporový napěťový dělič a poměrové měření odporu N známý odpor, X neznámý odpor oběma rezistory protéká stejný proud I I U N N U X X U 1 N U N X U X U 2 V A V B X N U U X N N U2 U U 1 2 X N U2 U U 1 2 pokud U 2 = U 1 /2, pak X = N Pozn.:Tento způsob poměrového měření odporu - je využit při měření odporu pomocí F0 - Lab ETC club, 3, 3B , ČVUT- FEL, Praha 4

5 Měření VA charakteristiky LED a Si diody Změřit VA charakteristiku červené LED a Si diody tak, aby bylo možno určit prahové napětí diod a načrtnout charakteristiku, určit U L při I L = 2 ma Trimr použit jako nastavitelný zdroj napětí U POT napájený ze zdroje 5V nebo 3,3 V, vnitřní odpor zdroje V, k T V k 1 (Při měření pomocí F0- Lab STM32F042 použít napájení pouze +3,3 V), aby se nepřekročilo povolené max. napětí na vstupu procesoru Trimr T = 5 k, P = 470 zdroj I ZD I L + p U p U Z 0 I pot U pot L 1 U L1 GND ETC club, 3, 3B , ČVUT- FEL, Praha 5

6 Charakteristika LED LT firmy Ledtech Příklad lin. náhrada pro malé proudy D = 42 Ω, U d = 1,55 V Pro větší proudy D = 30 Ω, U d = 1,65 V 0,2V 6, D ma ma L U L celkově postačí zjednodušení D = 8 Ω, U d = 1,60 V lin. náhrada pro větší proud = 6,6 Ohmů lin. náhrada pro malý proud =42 Ohmů ETC club, 3, 3B , ČVUT- FEL, Praha 6

7 Postup ealizovat kit F0- Lab na nepájivém kontaktním poli Postup. Stabilizátor napětí +3,3 V z HT7533, změřit napětí, kontrola + 3,3 V Zapojit procesor a podpůrné obvody Přepnutí do režimu Boot zda bude kit vidět v zařízeních Stáhnout program z Embedded.fel.cvut.cz ---ETC Program Dfuse demo, pro naprogramování. Nahrát soubor stm32f042f6 PA4_Osciloskop_toggle_2x_2018_3_27.dfu Po reset má 2x bliknout LED na PA4, pin č. 10 Spustit program na PC, navázat komunikaci Seznámit se s funkcí programu ETC club, 3, 3B , ČVUT- FEL, Praha 7

8 Signály procesoru, zapojení Pin 16 V DD digitální napájení +3,3 V Pin 5 V DDA analogové napájení +3,3 V ( u nás propojeno V DD a V DDA ) Pin 15 Pin V SS GND - zem, na 0 V Pin 4 NST reset, na tlačítko a na zem GND Pin 1 BOOT- 0 na + 3,3 V volba BOOT (nahravání firmware do flash) BOOT- 0 na GND (zem) volba UN běh programu Pin 10 PA4 Blikání LED zapojené proti zemi test Pin 18 na D+ USB konektor Pin 17 na D- USB konektor D+ USB D- USB ETC club, 3, 3B , ČVUT- FEL, Praha 8

9 Zapojení kitu F0 v- Lab. BOOT UN + 3,3 V P1 TL1 ESET LED STM32F042F6P6 BOOT1 PF0 PF1 NST VDDA PA0 PA1 PA2 PA3 PA4 PA14 PA13 D+ D- VDD VSS PB1 PA7 PA6 PA P1 PWM C3 OSC C2 OSC C1 OSC USB D + USB D - U DD = +3,3 V GND USB D - USB D + VBUS = 5 V USB D - USB D+ ID GND + 5 V GND VIN HT7533 GND VOUT C B1 C B2 C B3 C B4 U DD = +3,3 V 470 LED 1 ETC club, 3, 3B , ČVUT- FEL, Praha 9

10 Uspořádání na kontaktním poli. GND GND USB konektor + 3,3 V HT ,3 V USB D+ USB D- VBUS = 5 V VSS = GND propojky sběrnic BOOT 0 NST VDDA PA0 PA1 PA2 PA3 PA nf STM32F VDD VSS PB1 PA7 PA6 PA5 + 3,3 V D+ D- propojení napájení + 5 V na sběrnici 22 uf ETC club, 3, 3B , ČVUT- FEL, Praha 10

11 Postup sestavení a oživení kitu Sestavovat kit na kontaktním poli postupně Zapojit konektor USB a zapojit LED s rezistorem 470 Ohmů, rozsvítit LED, určit velikost proudu tekoucího LED podle napětí na rezistoru (odpor, Ohmův zákon) Zapojit konektor USB, regulátor napětí HT7533 3,3V, indikační LED 1s rezistorem a zkontrolovat správnost napětí + 3,3 V Zapojit modul se STM32F042, přepínač BOOT, reset tlačítko, LED na pin 10 přes s rezistorem. Oživit blikání LED 2 na pinu 10 (PA4) s programem dodaným ve Flash Oživit nahrávání firmware do STM32F042 z PC prostřednictvím USB rozhraní Oživit F0- Lab s funkcemi: Impulsní generátor, voltmetr a osciloskop ETC club, 3, 3B , ČVUT- FEL, Praha 11

12 Materiál na realizaci kitu Nepájivé kontaktní pole + vodiče Modul s STM32F042F6P6 s blokovacím kondenzátorem 100 nf USB micro - konektor HT7533 regulátor napětí +3,3 V LED 2x rezistor 470 Ohmů 2x; Přepínač + tlačítko Kondenzátory:, 2x elektrolytický 22 uf, (2x keramický 100 nf) ETC club, 3, 3B , ČVUT- FEL, Praha 12

13 Pole osazené STM042 osazené pole LED 1 +3,3 V VBUS=+5 V +3,3 V GND VBUS=+5 V STM32F042 GND LED 2 eset egul. 3,3 V BOOT ETC club, 3, 3B , ČVUT- FEL, Praha +3,3 V Vnější sběrnice GND- zem 13

14 Zapojení kitu s STM32F042 USB debug ETC club, 3, 3B , ČVUT- FEL, Praha 14

15 Piny využité ve funkci voltmetr, osciloskop Pro oživení- v STM32F042 nahraný testovací program blikání na PA4: Aplikační program firmware PC aplikace společná Voltmetr + osciloskop PWM out pin 14 generátor PWM pro funkci voltmetr i osciloskop CH1 pin 11 pro funkci voltmetr i osciloskop CH2 pin 12 pro funkci voltmetr i osciloskop CH1 pin 13 pro funkci voltmetr i osciloskop ETC club, 3, 3B , ČVUT- FEL, Praha 15

16 Příprava Nainstalovat ovládač VCP virtual com port Nainstalovat program DfuSeDEMO Nahrát na disk program pro osciloskop s knihovnami Při problémech s instalací VCP, jít přímo do adresáře, kam se program VCP rozbalil tedy program files a dále STMicroelectronics/Sofrware/virtualcom port driver a spustit dpinst_amd64.exe ( 64 bit. Windows) dpinst_x86.exe pro 32 bit. Windows Podobně postupovat v případě problému s DfuSeDEMO ETC club, 3, 3B , ČVUT- FEL, Praha 16

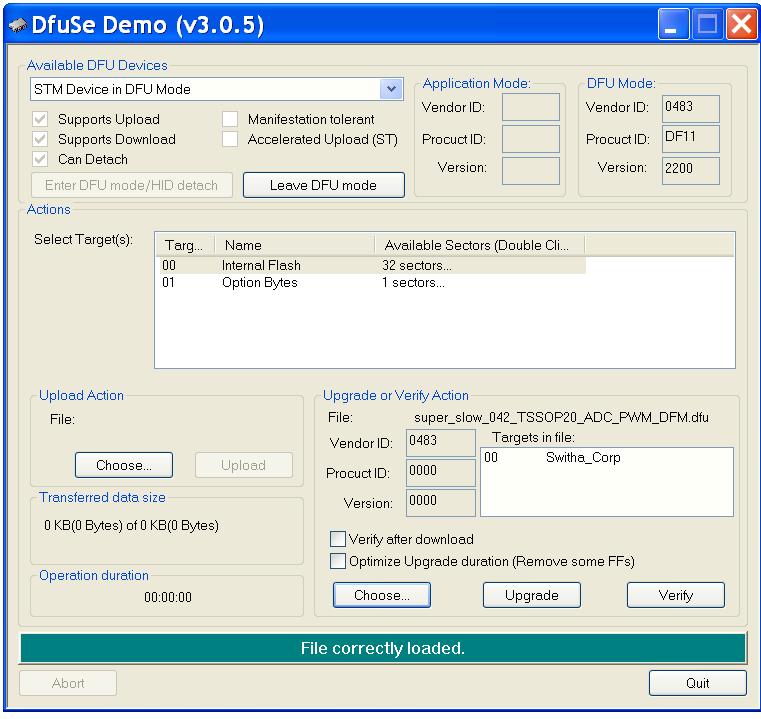

17 Nahrání firmware pomocí programu DfuSE Demo. ETC club, 3, 3B , ČVUT- FEL, Praha 17

18 .. ETC club, 3, 3B , ČVUT- FEL, Praha 18

19 Nahrávání programu do procesoru přes rozhraní USB. ETC club, 3, 3B , ČVUT- FEL, Praha 19

20 Viditelnost procesoru s firmware jako Virtual COM port. ETC club, 3, 3B , ČVUT- FEL, Praha 20

21 STM32F042 jako zařízení (v režimu BOOT) ETC club, 3, 3B , ČVUT- FEL, Praha 21

22 STM32F042 jako zařízení (v režimu běhu programu F0-Lab). ETC club, 3, 3B , ČVUT- FEL, Praha 22

23 Spuštění F0-Lab Přepínání konfigurace Next configuration PWM output + Voltmetr, nebo PWM output + Osciloskop ETC club, 3, 3B , ČVUT- FEL, Praha 23

24 Konfigurace F0 Lab jako digitálního osciloskopu ETC club, 3, 3B , ČVUT- FEL, Praha 24

25 Konfigurace F0 Lab jako PWM generátor + voltmetr. ETC club, 3, 3B , ČVUT- FEL, Praha 25
