1 PŘÍLOHY PRESTO USB programátor

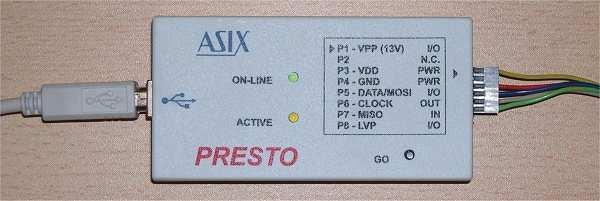

2 1. Příručka PRESTO USB programátor Popis indikátorů a ovládacích prvků Zelená LED (ON-LINE) - PRESTO úspěšně komunikuje s PC Žlutá LED (ACTIVE) - právě se komunikuje s uživatelskou aplikací Tlačítko (GO) - po stisknutí dojde k naprogramování součástky Obrázek 8 Programátor PRESTO PRESTO je nový velmi rychlý programátor moderní koncepce. Podporuje programování osazených součástek - ISP (In-System Programming). Programuje velké množství součástek - mikrokontroléry, CPLD, sériové EEPROM a další. S počítačem je propojen rozhraním USB. Podporované součástky PRESTO programuje mikrokontroléry Microchip PIC a vybrané dspic, Atmel AVR a 8051, 32-bitové mikrokontroléry s jádrem ARM, mikrokontroléry MSP430 firmy Texas Instruments s pamětí Flash, součástky s rozhraním JTAG (CPLD, konfigurační paměti pro FPGA,...) a sériové paměti EEPROM a Flash (Atmel a STM) a 16-bitové mikrokontroléry ecog1 firmy Cyan Technology. Tím však nejsou jeho možnosti vyčerpány - podle zájmu zákazníků jsou průběžně doplňovány další typy.

3 Rychlost Jméno "PRESTO" nebylo zvoleno náhodou. Programátory firmy ASIX se vždy vyznačovaly vysokou rychlostí, ale PRESTO je z nich nejrychlejší. PIC18F8720 s plně využitou pamětí 128 kb je naprogramován za pouhé 3 s, kompletní ecog1 (64 kb Flash) je naprogramován za méně než 3 s. Připojení k USB Programátor PRESTO je řízen a napájen prostřednictvím sběrnice USB. Komunikuje v režimu Full speed a pracuje na počítačích s portem USB 1.1 i 2.0. Připojení programátoru je tedy rychlé a snadné - stačí jediný kabel. Programování osazených součástek ISP (In-System Programming) nebo pro mikrokontroléry PIC speciálně ICSP (In-Circuit Serial Programming) v současné době vytlačuje klasické programování, kdy se součástka nejprve naprogramuje, a teprve poté se osadí na desku. Pomocí ISP se snadno programují i SMD součástky s velmi malou roztečí pinů, umožňuje upgrade firmware v již hotovém zařízení.

4 Programování samostatných součástek Pro ty, kteří se neobejdou bez nutnosti programovat i samostatné, tj. na desce neosazené součástky, lze použít doplněk ISP2ZIF, který je vybaven paticí s nulovou zasouvací silou. Vylepšené programovací rozhraní K připojení programované součástky slouží 8-pinový konektor ISP, který je shora kompatibilní s 6-pinovým konektorem ICSP pro mikrokontroléry PIC, který obsahují všechny programátory firmy ASIX. Funkce vývodu VPP je rozšířena o obousměrnou datovou komunikaci, přidány jsou vývody MISO (vstup) a LVP (vstup/výstup). Vývod VDD připojený k vývodům napájecího napětí programované součástky může volitelně buď poskytovat napětí z USB o nominální hodnotě 5 V nebo využívat napětí přiváděné z programované aplikace v rozsahu 3 až 5 V s tolerancí ±10 %. Toto napětí je pak použito i pro digitální signály. Lze detekovat přítomnost externího napájení pro tři úrovně - 3 V, 5 V a přepětí. Je implementována i nadproudová ochrana programovacího a napájecího napětí. Napěťový rozsah může být rozšířen pomocí dvou speciálních hlavic - HPR3V3 (pro 3,3 V výstupní napětí) a HPR1V2 (pro podporu signálů v rozmezí 1,2 až 3,3 V). Uživatelské rozhraní Stav programátoru je přehledně indikován pomocí dvou LED. ON-LINE (zelená LED) informuje o připojení k USB, ACTIVE (žlutá LED) signalizuje aktivitu na programovacím rozhraní, např. programování či verifikaci. Pohodlí obsluhy při opakovaném programování značně zvyšuje tlačítko GO, které spouští programování nebo může být použito i pro jiné povely.

5 Software Základním softwarovým prostředkem pro práci s programátorem PRESTO je program UP, který podporuje všechny programátory ASIX. Kromě běžných příkazů poskytuje řadu nadstandardních funkcí, které rozšiřují možnosti použití programátoru a ulehčují jeho obsluhu. Jde např. o možnost definování projektů, parametry při spouštění z příkazového řádku umožňující bezobslužné použití programátoru při rutinním programování, nastavení prostředí včetně klávesových zkratek, automatické generování sériového čísla apod. Program UP je určen pro Windows verze 95, 98, ME, 2000 a XP. Podpora USB je k dispozici od verze W98SE, pro komunikaci se zařízeními se sběrnicí USB se používají modifikované ovladače D2XX firmy FTDI. Software UP podporuje mikrokontroléry Microchip PIC a Atmel AVR a 8051.Nyní pracuje i pod operačním systémem Linux (prostřednictvím Wine) Pro součástky s rozhraním JTAG, mikrokontroléry s jádrem ARM a pro mikrokontroléry Cyan ecog byly vzhledem k jejich specifickým požadavkům vytvořeny speciální samostatné programy JTAG SVF Player, ARMINE a ecog Programmer. Ladění aplikací PRESTO kromě samotného programování poskytuje i základní podporu při ladění aplikací. U mikrokontrolérů PIC a ecog lze s jeho pomocí řídit i stav součástky - režimy Reset a Run, u ecog je navíc i režim Stop (zastavení programu bez resetu).
