Olejová teplovzdušná topidla GP25, GP45, GP85, GP67, GP115 Návod k použití

HTML
DOWNLOAD

Rozměr: px

Začít zobrazení ze stránky:

Download "Olejová teplovzdušná topidla GP25, GP45, GP85, GP67, GP115 Návod k použití"

Dagmar Vacková
před 9 lety
Počet zobrazení:

1 Olejová teplovzdušná topidla GP25, GP45, GP85, GP67, GP115 Návod k použití EKOTEZ s.r.o. tel Budovatelská 287 fax Praha 9-Satalice vytapeni@ekotez.cz Czech Republic půjčovna@ekotez.cz servis@ekotez.cz

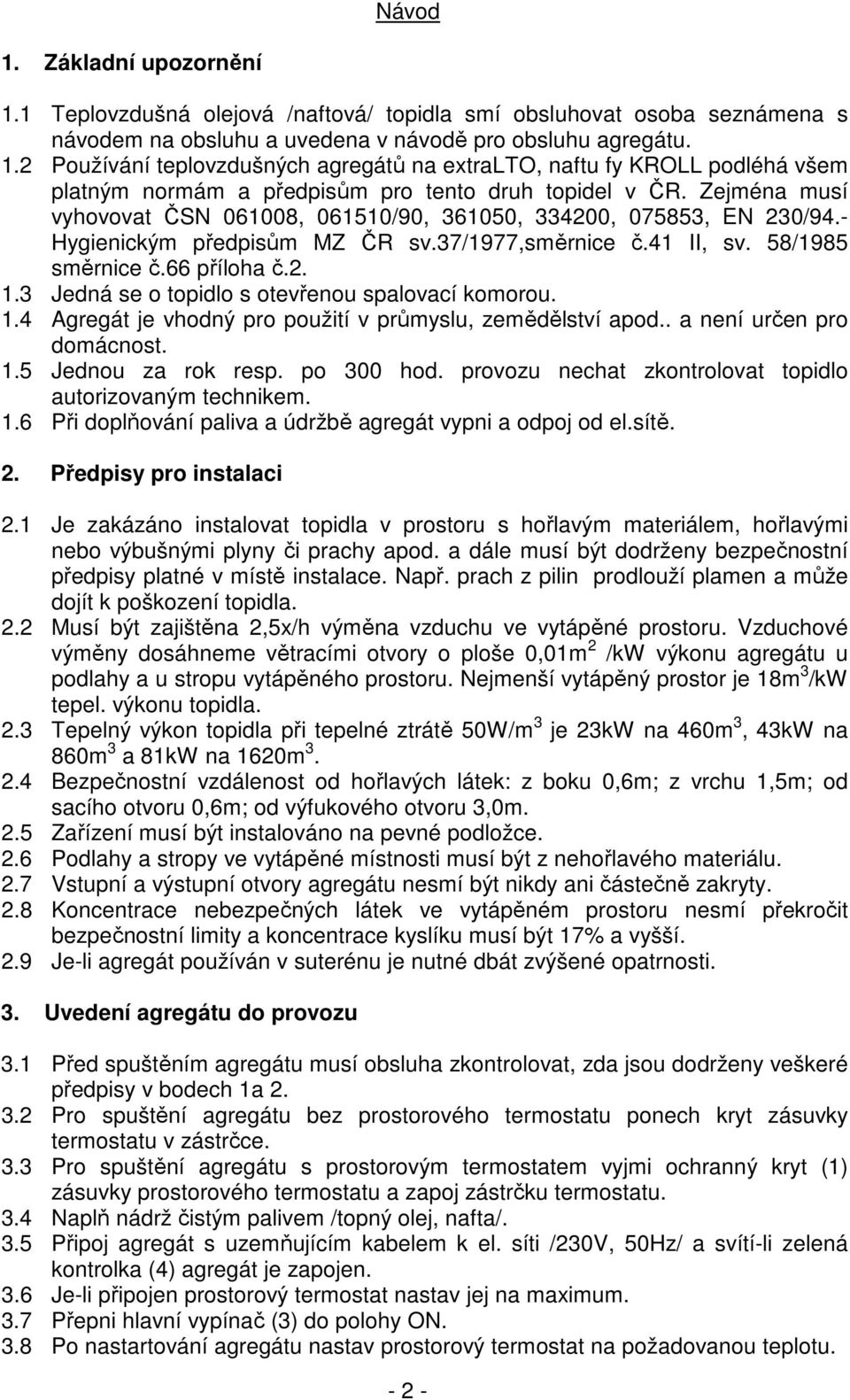

2 Návod 1. Základní upozornění 1.1 Teplovzdušná olejová /naftová/ topidla smí obsluhovat osoba seznámena s návodem na obsluhu a uvedena v návodě pro obsluhu agregátu. 1.2 Používání teplovzdušných agregátů na extralto, naftu fy KROLL podléhá všem platným normám a předpisům pro tento druh topidel v ČR. Zejména musí vyhovovat ČSN , /90, , , , EN 230/94.- Hygienickým předpisům MZ ČR sv.37/1977,směrnice č.41 II, sv. 58/1985 směrnice č.66 příloha č Jedná se o topidlo s otevřenou spalovací komorou. 1.4 Agregát je vhodný pro použití v průmyslu, zemědělství apod.. a není určen pro domácnost. 1.5 Jednou za rok resp. po 300 hod. provozu nechat zkontrolovat topidlo autorizovaným technikem. 1.6 Při doplňování paliva a údržbě agregát vypni a odpoj od el.sítě. 2. Předpisy pro instalaci 2.1 Je zakázáno instalovat topidla v prostoru s hořlavým materiálem, hořlavými nebo výbušnými plyny či prachy apod. a dále musí být dodrženy bezpečnostní předpisy platné v místě instalace. Např. prach z pilin prodlouží plamen a může dojít k poškození topidla. 2.2 Musí být zajištěna 2,5x/h výměna vzduchu ve vytápěné prostoru. Vzduchové výměny dosáhneme větracími otvory o ploše 0,01m 2 /kw výkonu agregátu u podlahy a u stropu vytápěného prostoru. Nejmenší vytápěný prostor je 18m 3 /kw tepel. výkonu topidla. 2.3 Tepelný výkon topidla při tepelné ztrátě 50W/m 3 je 23kW na 460m 3, 43kW na 860m 3 a 81kW na 1620m Bezpečnostní vzdálenost od hořlavých látek: z boku 0,6m; z vrchu 1,5m; od sacího otvoru 0,6m; od výfukového otvoru 3,0m. 2.5 Zařízení musí být instalováno na pevné podložce. 2.6 Podlahy a stropy ve vytápěné místnosti musí být z nehořlavého materiálu. 2.7 Vstupní a výstupní otvory agregátu nesmí být nikdy ani částečně zakryty. 2.8 Koncentrace nebezpečných látek ve vytápěném prostoru nesmí překročit bezpečnostní limity a koncentrace kyslíku musí být 17% a vyšší. 2.9 Je-li agregát používán v suterénu je nutné dbát zvýšené opatrnosti. 3. Uvedení agregátu do provozu 3.1 Před spuštěním agregátu musí obsluha zkontrolovat, zda jsou dodrženy veškeré předpisy v bodech 1a Pro spuštění agregátu bez prostorového termostatu ponech kryt zásuvky termostatu v zástrčce. 3.3 Pro spuštění agregátu s prostorovým termostatem vyjmi ochranný kryt (1) zásuvky prostorového termostatu a zapoj zástrčku termostatu. 3.4 Naplň nádrž čistým palivem /topný olej, nafta/. 3.5 Připoj agregát s uzemňujícím kabelem k el. síti /230V, 50Hz/ a svítí-li zelená kontrolka (4) agregát je zapojen. 3.6 Je-li připojen prostorový termostat nastav jej na maximum. 3.7 Přepni hlavní vypínač (3) do polohy ON. 3.8 Po nastartování agregátu nastav prostorový termostat na požadovanou teplotu

3 Jedná se o topidlo s otevřenou spalovací komorou. 1.4 Agregát je vhodný pro použití v průmyslu, zemědělství apod.. a není určen pro domácnost. 1.5 Jednou za rok resp. po 300 hod.

3 4. Vypnutí agregátu 4.1 Přepni hlavní vypínač do polohy OFF. Ventilátor agregátu poběží ještě asi 3 minuty do úplného vychlazení spalovací komory a teprve potom odpoj agregát od el.sítě. 4.2 Nikdy nevypínej agregát odpojením od el. sítě. 4.3 Agregát je vybaven tlačítkem RESET (2) a jestliže agregát z nějakého důvodu vypne a rozsvítí se červené tlačítko RESET, přečti si kapitolu 5 a pak agregát tímto tlačítkem odblokuj. 4.4 Nádrž naplň, když je agregát mimo provoz. 5. Závady a jejich odstranění 5.1 Vždy odpoj agregát od el. sítě. 5.2 Jednou ročně nechat agregát (resp. po 300 hod. provozu) zkontrolovat, vyčistit a případně opravit v autorizovaném servisu: spalovací komoru, trysku a její filtr, lopatky ventilátoru, zapalovací elektrody a jejich vzdálenosti, palivový filtr, vzduchové filtry, fotočidlo plamene a prostor kde se pohybuje stlačený vzduch. 5.3 Motor ventilátoru se netočí. přerušena dodávka el. energie - zkontroluj hlavní vypínač a jističe. přívodní kabel poškozen - zajisti jeho výměnu kvalifikovanou osobou. prostorový termostat nastaven příliš nízko nastav termostat na vyšší teplotu. ochranný kryt zásuvky prostorového termostatu není instalován nainstaluj kryt zástrčky prostorového termostatu. Pojistný termostat je zablokován odblokuj tlačítkem RESET. 5.4 Agregát nastartuje, plamen se zapálí, ale agregát se vzápětí zablokuje. není palivo - doplň palivo. znečištěné fotočidlo - vyčisti. 5.5 Agregát nastartuje, plamen se nezapálí a zařízení se zablokuje. Překontroluj vstupní a výstupní otvory pro vzduch - odblokuj tlačítkem RESET. 5.6 Agregát nastartuje, ale spalování není v pořádku (např. kouří) vyhledej servis. V jiném případě vyhledej odborný servis. Při reklamaci postupuj dle obchodních podmínek uvedených na záručním listě. Seznam pracovníků seznámených s návodem pro obsluhou JMÉNO DATUM PODPIS - 3 -

5. Závady a jejich odstranění 5.1 Vždy odpoj agregát od el. sítě. 5.2 Jednou ročně nechat agregát (resp. po 300 hod.

4 Tabulka technických hodnot. Typ Veličiny GP25 GP45 GP85 GP67 GP115 Výkon kw Množ.vzduchu m 3 /h Palivo ELTO, nafta Spotřeba kg/h 1,8 3,6 6,8 5,2 9 El. ochrana IP 42 El.připojení V/Hz 230V/50 Příkon W Šířka mm Výška mm Délka mm Hmotnost kg Obsah nádrže l Vzdálenost od výstup. otvoru m minimálně 3 m - 4 -

připojení V/Hz 230V/50 Příkon W 440 540 670 460 800 Šířka mm 560 590 660 620 690 Výška mm 770 850 1010 750 898

5 Elektroschéma GP25, GP45, GP85 CT termostat vnitřní EV ventil magnetický FC fotočidlo FS pojistka IN vypínač M motor SL kontrolka TH termostat vnější Tr trafo TS termostat jistící Montáž podvozku Ovládací panel 1 přípojka pro prostorový termostat 2 tlačítko RESET 3 hlavní vypínač 4 el.kontrolka 5 el.kabel - 5 -

trafo TS termostat jistící Montáž podvozku Ovládací panel 1 přípojka pro
