Zařízení trakčního vedení v PJ I Děčín

Rozměr: px

Začít zobrazení ze stránky:

Download "Zařízení trakčního vedení v PJ I Děčín"

Ilona Žáková
před 8 lety
Počet zobrazení:

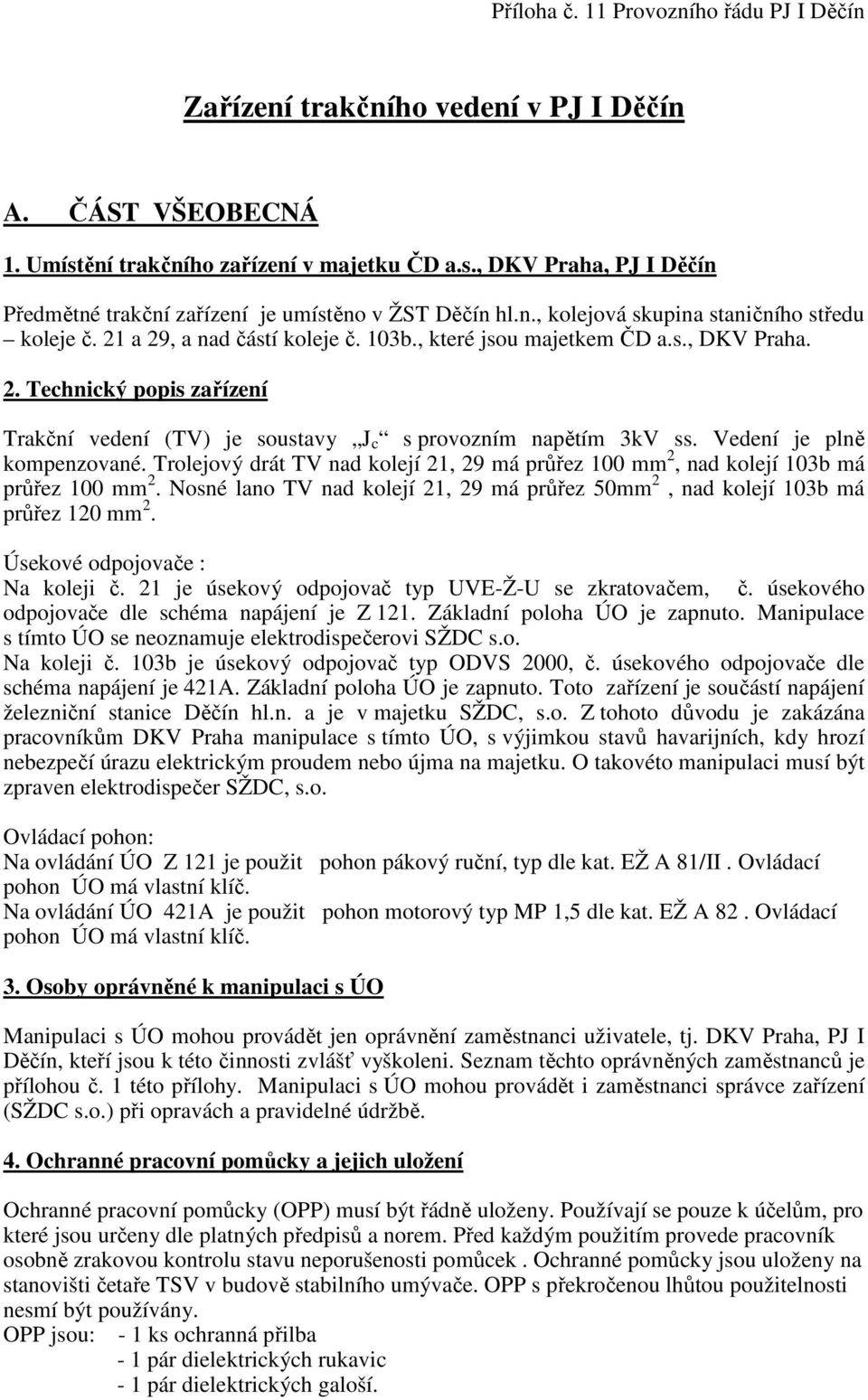

1 Zařízení trakčního vedení v PJ I Děčín A. ČÁST VŠEOBECNÁ 1. Umístění trakčního zařízení v majetku ČD a.s., DKV Praha, PJ I Děčín Předmětné trakční zařízení je umístěno v ŽST Děčín hl.n., kolejová skupina staničního středu koleje č. 21 a 29, a nad částí koleje č. 103b., které jsou majetkem ČD a.s., DKV Praha. 2. Technický popis zařízení Trakční vedení (TV) je soustavy J c s provozním napětím 3kV ss. Vedení je plně kompenzované. Trolejový drát TV nad kolejí 21, 29 má průřez 100 mm 2, nad kolejí 103b má průřez 100 mm 2. Nosné lano TV nad kolejí 21, 29 má průřez 50mm 2, nad kolejí 103b má průřez 120 mm 2. Úsekové odpojovače : Na koleji č. 21 je úsekový odpojovač typ UVE-Ž-U se zkratovačem, č. úsekového odpojovače dle schéma napájení je Z 121. Základní poloha ÚO je zapnuto. Manipulace s tímto ÚO se neoznamuje elektrodispečerovi SŽDC s.o. Na koleji č. 103b je úsekový odpojovač typ ODVS 2000, č. úsekového odpojovače dle schéma napájení je 421A. Základní poloha ÚO je zapnuto. Toto zařízení je součástí napájení železniční stanice Děčín hl.n. a je v majetku SŽDC, s.o. Z tohoto důvodu je zakázána pracovníkům DKV Praha manipulace s tímto ÚO, s výjimkou stavů havarijních, kdy hrozí nebezpečí úrazu elektrickým proudem nebo újma na majetku. O takovéto manipulaci musí být zpraven elektrodispečer SŽDC, s.o. Ovládací pohon: Na ovládání ÚO Z 121 je použit pohon pákový ruční, typ dle kat. EŽ A 81/II. Ovládací pohon ÚO má vlastní klíč. Na ovládání ÚO 421A je použit pohon motorový typ MP 1,5 dle kat. EŽ A 82. Ovládací pohon ÚO má vlastní klíč. 3. Osoby oprávněné k manipulaci s ÚO Manipulaci s ÚO mohou provádět jen oprávnění zaměstnanci uživatele, tj. DKV Praha, PJ I Děčín, kteří jsou k této činnosti zvlášť vyškoleni. Seznam těchto oprávněných zaměstnanců je přílohou č. 1 této přílohy. Manipulaci s ÚO mohou provádět i zaměstnanci správce zařízení (SŽDC s.o.) při opravách a pravidelné údržbě. 4. Ochranné pracovní pomůcky a jejich uložení Ochranné pracovní pomůcky (OPP) musí být řádně uloženy. Používají se pouze k účelům, pro které jsou určeny dle platných předpisů a norem. Před každým použitím provede pracovník osobně zrakovou kontrolu stavu neporušenosti pomůcek. Ochranné pomůcky jsou uloženy na stanovišti četaře TSV v budově stabilního umývače. OPP s překročenou lhůtou použitelnosti nesmí být používány. OPP jsou: - 1 ks ochranná přilba - 1 pár dielektrických rukavic - 1 pár dielektrických galoší.

Trolejový drát TV nad kolejí 21, 29 má průřez 100 mm 2, nad kolejí 103b má průřez 100 mm 2. Nosné lano TV nad kolejí 21, 29 má průřez 50mm 2, nad kolejí 103b má průřez 120 mm 2.

2 5. Uložení závěrného klíče a klíče od ÚO Klíč od ÚO a závěrný klíč je uložen na stanovišti četaře TSV v budově stabilního umývače. 6. Prvotní evidence TV Správce zařízení musí o TV vést tuto prvotní evidenci - revizní zprávy - záznam o plánované roční údržbě - záznam o provedené roční údržbě - předpis SŽDC s.o. E předpis SŽDC s.o. TNŽ MPBP pro TV - kniha B příkazů - kniha kontrol - základní schéma obvodů Uživatelem nemusí být o TV vedena žádná prvotní evidence 7. Stanovení konkrétní hranice zařízení (dělicích míst) mezi majitelem trakčního vedení (DKV Praha) a celostátní sítí ve správě Správy železniční dopravní cesty, s.o. U koleje č.21 je dělícím místem úsekový dělič č. 13A (ÚO Z121). Kolej je kusá, tudíž další dělící místo na této koleji není. U koleje č.29 je dělícím místem boční držák troleje a rameno L2 na stožáru 45C pro 29.kolej nad výměnou č.52. Kolej je kusá, tudíž další dělící místo na této koleji není. U koleje č. 103 jsou tato dělící místa: - ukončení přeponky na křížení trolejových drátů nad výměnou č.71 (ukončení směr ŽST Děčín hl.n.), - ukončení přeponky na křížení trolejových drátů nad výměnou č.421 (ukončení směr ŽST Děčín hl.n. Jih). V celé délce koleje jsou směrová lana ve správě SŽDC, s.o., ČD a.s. V majetku DKV Praha je závěs nosného lana a boční držáky TV nad kolejí č. 103b. B. PROVOZNÍ ČÁST - PRO PRACOVNÍKY SPRÁVCE ZAŘÍZENÍ 1. Obsluha ÚO pracovníky správce zařízení v případě kontroly, poruchy nebo při opravách TV. ÚO Z 121 má základní polohu zapnuto. V této poloze je provedeno zkratování odpojené části zkratovačem, který je součástí odpojovače. Pracovníci správce zařízení mohou s tímto ÚO manipulovat jen se souhlasem určeného pracovníka DKV Praha (četaře TSV) za použití předepsaných pracovních a bezpečnostních pomůcek. 2. Zajištění pracoviště. Zajištění pracoviště se provádí dle příslušné normy (popřípadě příkaz B ).

o. TNŽ 34 3109 - MPBP pro TV - kniha B příkazů - kniha kontrol - základní schéma obvodů Uživatelem nemusí být o TV vedena žádná prvotní evidence 7.

3 3. Telefonní spojení Telefonní spojení na četaře TSV - viz seznam důležitých čísel. C. ORGANIZAČNÍ OPATŘENÍ PRO PROVOZ A VÝLUKOVOU ČINNOST 1. Obsluha trakčního zařízení ÚO Z121 mohou obsluhovat jen pracovníci k tomu určení s kvalifikací alespoň poučená za dodržení TNŽ Seznam těchto osob je přílohou č. 1 této přílohy. osoba 2. Postup při zahájení prácí vyžadujících vypnutí TV Před manipulací s ÚO je nutné zajistit, aby pod ÚD 13A nestálo HV el. trakce. Rovněž musí být zajištěno, že vypínaná část TV nebude pod zátěží. Po vypnutí napětí v TV je nutné část koleje bez napětí v TV označit návěstí Konec TV v přímém směru. Technologický postup pro provádění oprav na TV: Oprava na TV 21. koleje 1. Přesvědčit se, zda je ÚO Z 121 v poloze VYPNUTO 2. Nahlásit B příkaz elektrodispečerovi SŽDC. 3. Provést opravu TV 4. Provést vizuální kontrolu celého zařízení bez napětí za přítomnosti pracovníka DKV Praha. 5. Ohlásit ukončení příkazu B elektrodispečerovi. 3. Zakázané práce V blízkosti zapnutého trakčního vedení je zakázáno se přibližovat nástrojem či jakoukoli částí těla osob blíže než 1,5m. D. OPATŘENÍ PRO PŘÍPADY HAVÁRIÍ 1. Opatření v případě poruchy (zkratu) Zjistí-li jakýkoliv zaměstnanec uživatele poruchu nebo zkrat na trakčním zařízení, oznámí tuto skutečnost neprodleně strojmistrovi DKV Praha, PJ I Děčín telefonní spojení viz níže. Strojmistr oznámí poruchu nebo zkrat neprodleně elektrodispečerovi SŽDC, s.o.. Následně strojmistr zajistí vypnutí ÚO prostřednictvím oprávněného zaměstnance. Elektrodispečer zabezpečí opravu TV, kterou provedou pracovníci správce. 2. Důležitá telefonní čísla

Postup při zahájení prácí vyžadujících vypnutí TV Před manipulací s ÚO je nutné zajistit, aby pod ÚD 13A nestálo HV el. trakce. Rovněž musí být zajištěno, že vypínaná část TV nebude pod zátěží.

4 Přednosta PJ Děčín , Četař TSV , Strojmistr DKV Praha, PJ I Děčín , Přednosta Správy elektrotechniky a energetiky SDC Ústí Vedoucí provozního oddělení SDC Ústí Správy elektrotechniky Vedoucí provozu TV Ústí n.l Mistr OTV Děčín Elektrodispečer Ústí n.l mobil Tísňové volání Požární ochrana 150 Záchranná služba 155 Hasičská záchranná služba (HZS) Policie Pokyny pro poskytnutí první pomoci při úrazech elektrickým proudem podle ČSN Tyto pokyny jsou vyvěšeny na stanovišti četaře TSV ve formě tabulky První pomoc při úrazech elektřinou (tab. č. 7781). 4. Pokyny pro zacházení s elektrickým zařízením při požáru. Každý zaměstnanec je povinen si počínat tak, aby nezavdal příčinu požáru. Zpozoruje -li požár, je povinen zahájit jeho lokalizaci a to neprodleně sám, aby vzniklé škody byly minimální. Nemůže li zlikvidovat požár sám, vyhlásí poplach voláním HOŘÍ a požádá o pomoc požární útvary dle přiloženého seznamu. K plnění této občanské povinnosti je nutno, aby každý pracovník znal dokonale svoje pracoviště : a) aby věděl, kde jsou umístěny hasicí přístroje b) znal správnou manipulaci při hašení požáru c) uměl okamžitě vypnout elektrický proud d) znal telefonní čísla PO, lékařské pomoci a policie Je-li požárem ohroženo elektrické předtápěcí zařízení, je nutno jej vypnout okamžitě. Elektrické zařízení, které není možno bezpečně vypnout, je možno hasit hasicími přístroji sněhovými a práškovými. Používat souvislý proud vody ve vzdálenosti 30 m a menší od TV pod napětím je zakázáno. Při záchranných pracích se musí dodržovat bezpečné vzdálenosti od el. zařízení: pro nn - 2 m pro vn - 3 m. K přetrženému vodiči elektrického zařízení vn ležícímu na zemi pod napětím se zamezí přístup do vzdálenosti min. 30 m. Po příjezdu zásahové jednotky HZS se ujímá její velitel velení. Jeho příkazy musí každý plnit a respektovat. Rozmístění hasicích přístrojů a protipožární zařízení: HP jsou umístěny na stanovišti četaře TSV, tj. v budově stabilního umývače.

Pokyny pro poskytnutí první pomoci při úrazech elektrickým proudem podle ČSN 34 3500 Tyto pokyny jsou vyvěšeny na stanovišti četaře TSV ve formě tabulky První pomoc při úrazech elektřinou (tab. č. 7781).

5 E. PŘÍLOHY Příloha č. 1 Seznam zaměstnanců oprávněných k manipulaci s ÚO Příloha č. 2 - Schéma zapojení TV

6 Příloha č.1 Seznam zaměstnanců DKV Praha, PJ I Děčín způsobilých (oprávněných ) k manipulaci s úsekovými odpojovači TV os.č. Jméno číslo nového služ.průkazu číslo oprávnění k činnosti na el.zařízení vydán platnost oprávnění do podpis osoby 249 Boudný Karel Bouška Jiří Bureš Pavel Duben Pavel Dvořák Lubomír Fojtík Petr Hodoval Jan Huk Petr Chalupa Rudolf Chroust Jiří Jancura Jaroslav Janovič Josef Kašpar Jaroslav Kavalír Jan Mareš Jaroslav Nezbeda Václav Slánský Martin Sobotka František Soukup Petr Stránský Leoš Šimon Milan Urgoš Lubomír Vacek Petr Brůha Jan

72012025 6.11.2012 6.11.2015 605 Duben Pavel 343563 42010068 2.9.2010 2.9.2015 666 Dvořák Lubomír 343489 62012013 3.10.2012 3.10.2015 815 Fojtík Petr 343490 42010069 2.9.2010 2.9.2015 1696 Hodoval Jan 343442 42010071 3.

7 Příloha č.2 Příloha č. 11 Provozního řádu PJ I Děčín
