NOVÉ POSTUPY A TECHNIKY ODSTRAŇOVÁNÍ ROPNÝCH LÁTEK Z PODZEMNÍ VODY. Kvapil, Nosek, Šťastná, Stejskal, Pešková, Ottis AQUATEST a.s.

Transkript

1 NOVÉ POSTUPY A TECHNIKY ODSTRAŇOVÁNÍ ROPNÝCH LÁTEK Z PODZEMNÍ VODY Kvapil, Nosek, Šťastná, Stejskal, Pešková, Ottis AQUATEST a.s.

2 Obsah prezentace Volná fáze Metody sanace Podpora plyny (CO 2 ) Pasivní sběrače Zrna písku Smáčivá kapalina (Voda) Nesmáčivá kapalina (LNAPL) 1 mm Zdroj: Farr and McWhorter and Lenhard and Parker in 1990

3 Výskyt fáze v horninovém prostředí Robert Steward: Groundwater Remediation, 2008

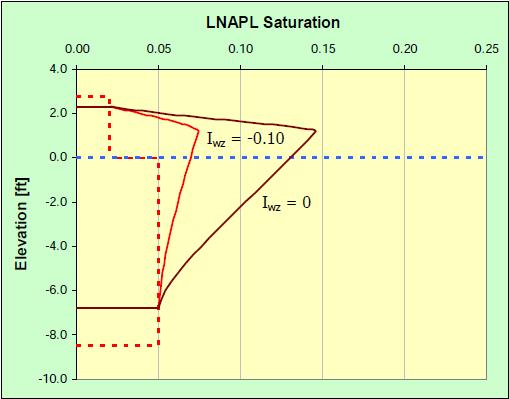

4 Výskyt fáze v horninovém prostředí Saturace prostředí LNAPL se snižuje se zvyšujícím se hydraulickým gradientem. Významné je množství reziduální LNAPL pod hladinou vody Zdroj: LNAPL Recovery and distribution model, 2007

5 Výskyt fáze v horninovém prostředí PS-13_10,32m_puklina PS-13_10,51m_místa_přítoku_fáze_do_vrtu PS-13_10,51m_místa_přítoku_fáze_do_vrtu PS-13_10,58m_místa_přítoku_fáze_do_vrtu PS-13_11,30m_malé_vyhojené_puklinky PS-13_11,97m_vertikální_puklina

6 Ověření čerpatelnosti fáze Hloubka hladiny podzemní vody a fáze vs. čas : vrt SV-3 odčerpáno dne 03/03/11 Hloubka [m] -5-5,05-5,1-5,15-5,2-5,25-5,3-5,35-5,4-5,45-5,5 1. Den 1. Týden 2. Týden 3. Týden -6, , Hladina fáze Hloubka [m] Čas [min] -6-6,05-6,1-6,15-6,3-6,35 Hladina vody -6,4-6,45-6,5 0 Hloubka hladiny podzemní vody a fáze vs. čas : vrt HV-727 odčerpáno dne 03/03/ Den 1. Týden Čas [min] Týden Týden Hladina fáze Hladina vody

7 Dostupné a používané metody odstraňování fáze Hydraulické metody odstraňování kapalné fáze Skimming Dvojí čerpání (voda fáze) Vakuování vrtů (pro podporu čerpání) Metody založené na odvětrávání a stripování LNAPL SVE Air Sparging Kombinace metod hydraulických a fyzikálních SEE (řízené propařování) Surfactanty ISCO Promývání horkou a studenou vodou Využití dalších plynů (SWI-CO 2 )

8 Princip metody CO 2 Voda je sycená CO 2 pomocí sytiče vody plynným CO 2, Přesycená (karbonatická) voda je zatláčena do kolektoru pod oblast výskytu NAPL Bublinky CO 2 se formují v kolektoru a stoupají směrem k hladině Uhlovodíky mohou být stripovány do CO 2

9 Princip metody CO 2 NAPL obaluje bublinky plynu a je mobilizována a vynášena nahoru do extrakčního systému. Imobilizovaná reziduální NAPL vymístěna CO 2 a mobilizována k extrakčnímu systému p. v., NAPL a půdní vzduch jsou odstraněny systémem dvojitých extrakčních vrtů

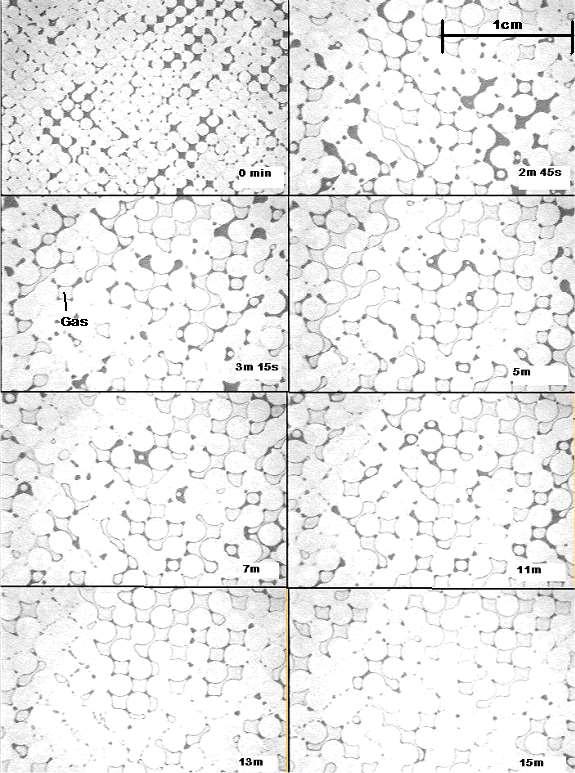

10 Princip metody CO 2 Postupné obalování kapek vody kapalnou NAPL za přítomnosti plynu a následné volatilizaci kapalných organických látek do rostoucích bublinek fáze.

11 Princip metody CO2

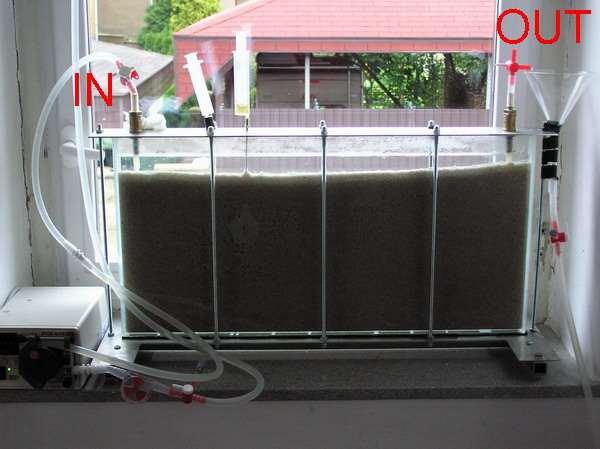

12 Laboratorní zkouška - popis

13 Laboratorní zkouška - výsledky Injektáž NAPL 0. den

14 Laboratorní zkouška - výsledky NAPL 2. den - 1.den pokles hladiny vertikální rozvlečení NAPL - 2.den horizontální proudění malý vliv na NAPL

15 Laboratorní zkouška - výsledky NAPL den - aplikace vody sycené CO 2 (detail vynášení NAPL)

16 Laboratorní zkouška - výsledky Před aplikací CO 2 Po aplikaci CO 2

17 Terénní zkouška - princip Aplikační vrt Extrakce: voda, plyn, fáze Dávkovací jednotka Nesaturovaná zóna Kontaminovaná zóna Reziduální NAPL Indukované proudění Saturated Zone

18 Terénní zkouška piotní systém Oblast s indikací výskytu CO2

19 Terénní zkouška - výsledky Aplikace CO 2 sycené vody do pozorovacích vrtů

20 Pasivní sběrače / Mikrovlákenné - hydrofobní / oleofilní membrána - provedení odolné organickým rozpouštědlům (toluen) sorbenty p. v. membrána nádrž na NAPL NAPL vypouštěcí ventil

21 Závěry Poloměr dosahu > 10 m Stripování kontaminantu Air-lift fáze pod hladinou směrem k hladině vody Homogenizace kontaminace = zvýšení biodegradability Obdobným způsobem funguje H 2 O 2 jen je obtížnější recirkulace a manipulace s vodou

22 AQUATEST a.s. Petr Kvapil Geologická , Praha 5 Děkuji za pozornost Poděkování: Výzkum prezentovaný v tomto článku byl podpořen projektem FR-TI3/564 Vývoj sanačního modulu (SM) pro variabilní aplikace remediační technologie (SanMod), MPO program TIP
