1 Vývoj koncentrací NEL v zeminách při sanaci ropných látek na letišti Hradčany Ferdinand Herčík, Stanislava Prokšová Earth Tech CZ s.r.o., Trojská 92, Praha 7

2 Sanace letiště Hradčany havarijní sanace kombinovaná sanace Sanační limit v zeminách 5000 mg/kg byl v roce 1997 překročen na ploše 28 ha Předpokládá se únik cca tun paliv

3 Letiště Hradčany- kontaminace palivy

4 Sanační metody Čerpání podzemní vody ukončeno v roce 2002 Přechod na biodegradaci in situ Venting se používal pro sanaci nenasycené zóny zdrojových oblastí od roku 1993 Air sparging se používá pro sanaci nasycené zóny od roku 1997 Air sparging byl instalován na 28 ha, zapojeno 1600 vrtů provoz 50 kompresorů = příkon 500 kw

oblastí od roku 1993 Air sparging se používá pro sanaci nasycené zóny od roku

5 Biodegradace paliv Biodegradace kontaminace: základní sanační metoda 95 % podíl na celkové sanaci Biodegradace se podporuje air spargingem a dávkováním N, P, K

6 Množství odstraněných RU r odstraněné RU (t/rok) odstraněné RU (t celkem) I. etapa II.etapa III.etapa IV.etapa V. etapa VI. etapa VII. etapa VIII.etapa IX.etapa Celkem/rok (t) celkem od zahájení sanace (t) Odstraněno v roce ,8t RU ( t) Odstraněno od zahájení sanace t RU Koncem roku 2006 byl sanační limit v zeminách dosažen na 66% plochy

7 Dělení kontaminovaných ploch Zdrojové oblasti : místa skladování a manipulace Transportní oblasti : místa šíření kontaminace po hladině podzemních vod Kontaminace: směs leteckého petroleje (70 %) nafty (15 %) benzínu (15 %)

šíření kontaminace po hladině podzemních vod

8 Monitoring kontaminace zemin NEL Sanační pole se vzorkují po 2 4 letech na stanovení koncentrace NEL v zeminách Výsledky se srovnávají se sanačním limitem a používají se k řízení sanace V příspěvku se uvádí výsledky vzorkování zemin na stanovení obsahu NEL za 5 10 let sanace Vzorky se hloubkověřadí podle úrovně HPV jako hlavního rozhraní pro dělení kontaminace na nenasycenou a nasycenou zónu

příspěvku se uvádí výsledky vzorkování zemin na stanovení obsahu NEL za 5 10 let sanace Vzorky se

9 Pro každou vrstvu se počítají uřezané průměry NEL = robustní střední hodnota Sendvič vrstev kontaminovaných NEL v ploše 1 ha sanačního pole povrch vrty nenasycená zóna HPV kapilární lem Vrstvy mocné 0,5 m nasycená zóna Na 1 ha sanačního pole je 20 vrtů = 5 10 vzorků na stanovení NEL ve vrtu Jedna vrstva se hodnotí pomocí cca 20 vzorků NEL na 1 ha

kapilární lem Vrstvy mocné 0,5 m nasycená zóna Na 1 ha sanačního pole je 20 vrtů = 5

10 Zdrojové oblasti Plocha 15,8 ha Kontaminace proniká až 2,5 pod HPV Na 1 ha je před sanací průměrně 275 tun RU, max. 480 tun

11 TPH concentration (mg/kg)

12 Hloubkové rozdělení průměrných koncentrací NEL v zdrojových oblastech NEL mg/kg hloubka pod terénem v m 0,5 1,5 2,5 3,5 4,5 5,5 HPV vstupní koncentrace v r.1995

10000 15000 hloubka pod terénem v m 0,5 1,5

13 Hloubkové rozdělení průměrných koncentrací NEL a jejich pokles v zdrojových oblastech ,5 NEL mg/kg hloubka pod terénem v m 1,5 2,5 3,5 4,5 5,5 HPV vstupní koncentrace v r.1995 úbytek r r. 2006

10000 15000 0,5 NEL mg/kg hloubka pod terénem v m 1,5 2,5

14 Relativní poklesy koncentrací NEL v průběhu sanace zdrojové oblasti -100,0-50,0 0,0 50,0 0,5 % poklesu původní koncentrace ve vrstvě hloubka pod terénem 1 1,5 2 2,5 3 3,5 4 4,5 5 HPV r.1998 Pokles

původní koncentrace ve vrstvě hloubka pod terénem 1

15 Relativní poklesy koncentrací NEL v průběhu sanace zdrojové oblasti -100,0-50,0 0,0 50,0 0,5 % poklesu původní koncentrace ve vrstvě hloubka pod terénem 1 1,5 2 2,5 3 3,5 4 4,5 5 HPV r.1998 r. Pokles

16 Relativní poklesy koncentrací NEL v průběhu sanace zdrojové oblasti -100,0-50,0 0,0 50,0 0,5 % poklesu původní koncentrace ve vrstvě hloubka pod terénem 1 1,5 2 2,5 3 3,5 4 4,5 5 HPV r.1998 r r.2006 Pokles

původní koncentrace ve vrstvě hloubka pod terénem 1 1,5

17 Pokles průměrných koncentrací NEL v sanačním poli v zdrojových oblastech NEL mg/kg roky od zahájení sanace

3000 2000 1000 0 1995 1996 1997 1998 1999 2000

18 Transportní oblasti Plocha 12,5 ha Kontaminace proniká až 1,5 pod HPV Na 1 ha je před sanací průměrně 216 tun RU,

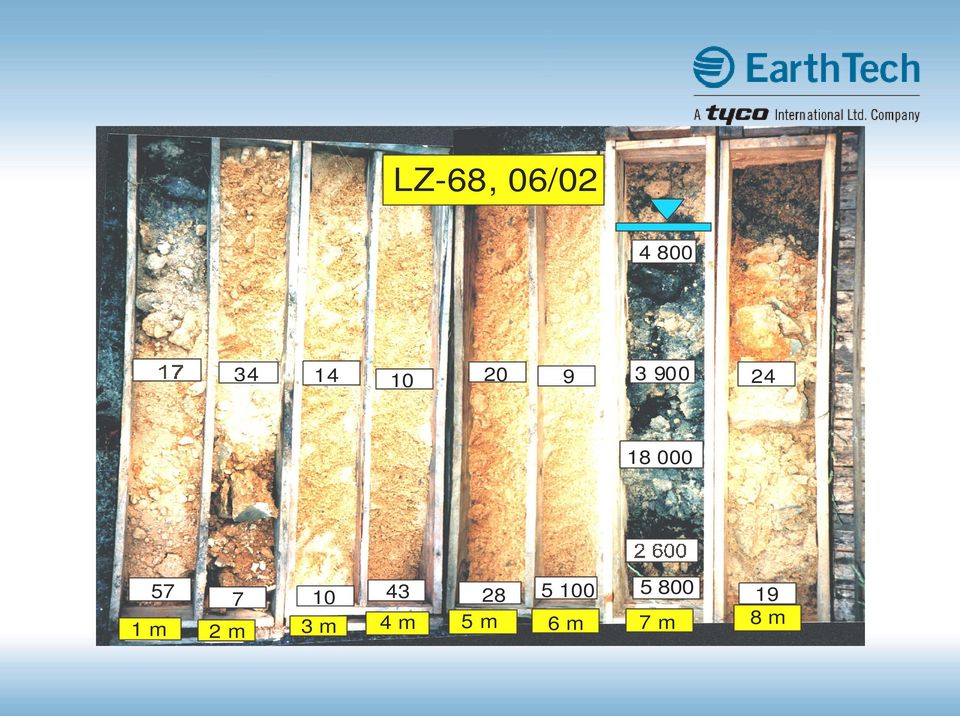

19 LZ-68, 06/ m 2 m 3 m 4 m 5 m 6 m 7 m 8 m

20 Hloubkové rozdělení průměrných koncentrací NEL v transportních oblastech NEL mg/kg hloubka pod terénem v m 0,5 1,5 2,5 3,5 4,5 5,5 HPV vstupní koncentrace r.2000

5000 10000 15000 hloubka pod terénem v m 0,5

21 Hloubkové rozdělení koncenterací NEL a jejich pokles v transportních oblastech ,5 NEL mg/kg hloubka pod terénem v m 1,5 2,5 3,5 4,5 5,5 HPV vstupní koncentrace r.2000 úbytek r r. 2005

22 Relativní poklesy koncentrací NEL v průběhu sanace transportní oblasti 0,5 % poklesu původní koncentrace hloubka pod terénem 1,5 2,5 3,5 4,5 HPV r. Pokles

23 Relativní poklesy koncentrací NEL v průběhu sanace transportní oblasti hloubka pod terénem % poklesu původní koncentrace ,5 1,5 2,5 3,5 4,5 HPV r r. Pokles

24 Pokles průměrných koncentrací NEL v sanačním poli v transportních oblastech NEL mg/kg roky od zahájení sanace

25 Mapa koncentrací NEL v zdrojovém poli E, 1,2 ha Saftware: "RockWorks 2004, revision ". Sestavil: J. Víteček, Earth Tech

26 Mapa koncentrací NEL v zdrojovém poli E, 1,2 ha Sestavil: J. Víteček, Earth Tech

27 Mapa koncentrací NEL v zdrojovém poli E, 1,2 ha Sestavil: J. Víteček, Earth Tech

28 Řez polem E HPV Sestavil: J. Víteček, Earth Tech

29 Řez polem E HPV Sestavil: J. Víteček, Earth Tech

30 Řez polem E HPV Sestavil: J. Víteček, Earth Tech

31 Rozdělení koncentrací NEL v zeminách pole E před sanací v roce 1998 četnost vzorků % HISTOGRAM D a lš í r koncentrace v mg/kg

32 Rozdělení koncentrací NEL v zeminách pole E před sanací a v roce 2000 četnost vzorků % D a lš í r r koncentrace v mg/kg

33 Rozdělení koncentrací NEL v zeminách pole E před sanací a v roce r r r D a lš í č e tno s t v zo rků % koncentrace v mg/kg

34 Rozdělení koncentrací NEL v zeminách pole E před sanací a v závěru sanace v roce 2006 č e tno s t v zo rků % r r D a lš í r r koncentrace v mg/kg
