1 Tak ne předběžný hydrogeologický průzkum Hodov... z provedené čerpací zkoušky na vrtu ČI 1 vyplývá, že při čerpání vydatnosti 0,2 l/s (1 000 l/den) poklesla hladina ve vrtu zhruba o 1/3 (ustálená HPV před ČZ byla 1,54 m) hod. 1 0,1 l/s 4,9 m 2 0,1 5,12 3 0,2 10,46 4 0,2 11, při rozšíření vrtu na vrt jímací (průměr 200mm) lze očekávat zvýšení vydatnosti 2-3 násobně, tedy 04 0,6 l/s ( l/s) U vrtu Či 3 byla zjištěna vydatnost nižší ( 0,05-0,1 l/s) ( l/den) Při rozšíření vrtu na vrt jímací (průměr 200mm) lze počítat s vydatností 0,15 0,3 l/s ( l/ den)... podrobný HGP... Ke zvýšení vydatnosti v jímacích vrtech nedošlo

--------------------------------------------- hod.

3 Kde se vloudila chybička? Stodůlky - průzkumný vrt podle stávající vrtané studny 25 m hluboké s vydatností 1,4 l/s při snížení HPV z 13,4 m o 3,8 m ( q= 0,36 l/sm) byl navržen průzkumný vrt pro posílení odběru. geologický profil : 0-2 hlína kvartér 2 21 pískovec jílovec cenoman HPV ustálená 14 m OČZ před vystrojením 48 hod. Čerp. Q = 1 l/s při snížení HPV o 1 m následovalo vystrojení vrtu ocel. zárubnicí 250 mm +0,5 13 m plná perfor plná těsnění a obsyp: 0,0 2 m písek 2 5 m mletý jíl 5 5,5 pískový polštář 5,5 30 kačírek 8/16 21 denní ČZ ustálená HPV 13,57 m snížení od HPV (m) Q (l/s) doba čerpání (den) 1. deprese 1 0, deprese 2 0, deprese 4 0, deprese 5 0,35 4 stoupací zkouška : během 30 min. vystoupila HPV o 4 m, další vzestup pozvolný na původní HPV

geologický profil : 0-2 hlína kvartér 2 21 pískovec 21 30 jílovec cenoman HPV ustálená 14 m OČZ před vystrojením 48 hod. Čerp. Q = 1 l/s při snížení HPV o 1 m následovalo vystrojení vrtu ocel.

4 Hydrodynamické zkoušky - HDZ HDZ : Přítokové : - odběrové: čerpací (ČZ) - stoupací (SZ) přetokové Odtokové : - nálevové - vtláčecí (VTZ)

5 Co vše je potřeba k HDZ?

6 přítokové zkoušky ČZ SZ SZ

7 nálevové zkoušky stanovení hydraulických parametrů nesaturované zóny

8 Účel HDZ stanovení : vydatnosti testovaného objektu hydraulických parametrů okrajových podmínek zvodněného systému hydraulické dokonalosti testovaného objektu hydraulickou souvislost mezi objekty ve zvodněném systému chemismus podzemní vody a jeho změny v závislosti na čerpaném množství

dokonalosti testovaného objektu hydraulickou souvislost mezi objekty ve

9 návrh odběrové zkoušky závisí na : účelu odběrové zkoušky vyhodnocení závisí na : okrajových podmínkách zvodněného systému ustálenosti proudění konstrukci testovaného objektu pozorovacích objektech a způsobu provedení zkoušky

zvodněného systému ustálenosti proudění konstrukci

10 okrajové podmínky hranice zvodněného systému volná HPV (velikost snížení) napjatá HPV jak to poznáme? (Křivka vydatnosti Q-s, přítoková křivka q-s) co můžeme HDZ ověřit : dokonalost vertikálního omezení zvodně boční omezení zvodně (průběh uvolňování vody)

(Křivka vydatnosti Q-s, přítoková křivka q-s) co můžeme HDZ

11 přítokové odběrové zkoušky ČZ zvodněný systém s volnou zvodní s tlakovou zvodní v podmínkách ustáleného a neustáleného proudění

12 - v podmínkách ustáleného proudění

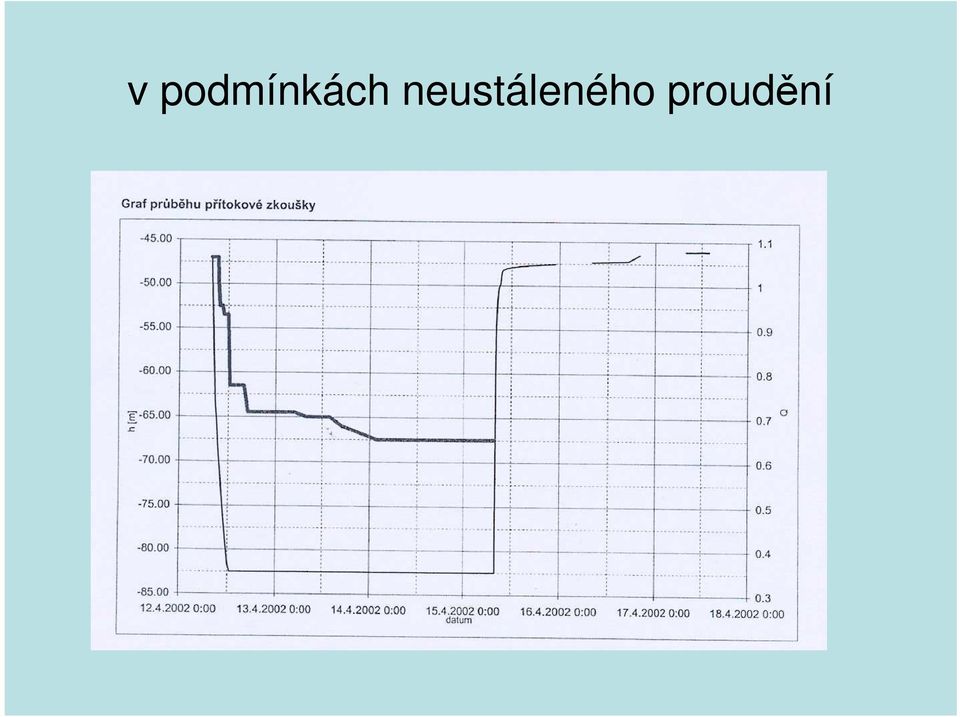

13 v podmínkách neustáleného proudění

14 v podmínkách neustáleného proudění

15 v podmínkách neustáleného proudění

16 vliv konstrukce testovaného objektu hydraulicky úplný a neúplný objekt skin efekt hladinový skok objem testovaného objektu

17 způsob provedení zkoušky - pozorovací objekty podle režimu odběrové zkoušky: Qkonstantní Skonstantní stupňovitá změna Q nebo s podle vztahu měřených hodnot : Q s Q s Q s testovaného objektu testovaného objektu + s 1pozor.objeku testovaného objektu + s 2 pozor.objektů podle délky trvání zkoušky: podle počtu odběrových objektů :

Q s Q s Q s testovaného objektu testovaného objektu + s 1pozor.

18 Individuální komplexní HDZ

19 Požadavky na testovaný objekt hloubka objektu hloubka HPV průměr zárubnice a rozmístění perforace Požadavky na odběrovou zkoušku odměrný bod hloubka zapuštění čerpadla max.(min.) snížení HPV odpad - odvedení podzemní vody návrh odběrového množství (vkrit., OČZ) způsob měření Q,s časový interval měření

23 Požadavky na pozorovací objekty znalost konstrukce objektu jejich vhodná lokalizace ( % snížení HPV v test.objektu) účel: pro výpočet storativity a ostat. hydraulických parametrů dosah deprese R f(s,q,h,k)

24 měřené údaje v průběhu HDZ měření HPV před odběrem HPV, Q, T, při odběru (srážky, tlak ) časový interval měření stoupací zkouška nástup HPV po ukončení odběru

29 nejčastější chyba ve vstupních údajích pro výpočet hydraulických parametrů H (mocnost volné zvodně) statická hladina snížení HPV
