1 a Laboratoř KLIMA Zkušenosti z testování a zkoušení v EMC a KLIMA laboratořích EUROSIGNAL (akreditovaných ČIA podle ČSN EN ISO/IEC 17025) Ing. Martin Otradovec manažer zkušebních a testovacích laboratoří test.lab@eurosignal.eu otradovec.martin@eurosignal.eu

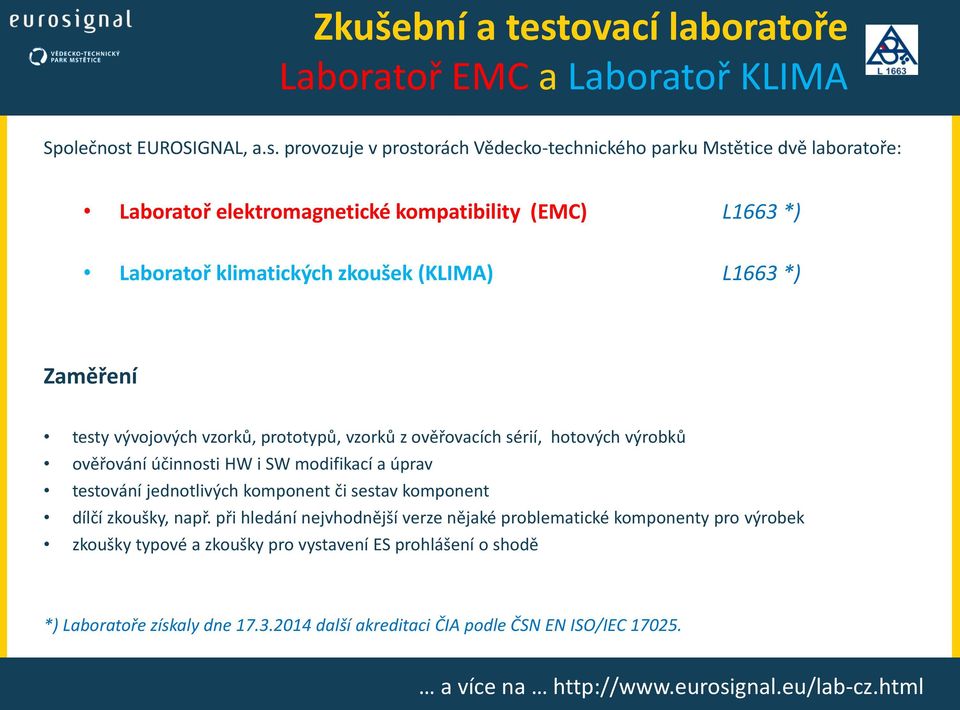

2 a Laboratoř KLIMA Společnost EUROSIGNAL, a.s. provozuje v prostorách Vědecko-technického parku Mstětice dvě laboratoře: Laboratoř elektromagnetické kompatibility (EMC) L1663 *) Laboratoř klimatických zkoušek (KLIMA) L1663 *) Zaměření testy vývojových vzorků, prototypů, vzorků z ověřovacích sérií, hotových výrobků ověřování účinnosti HW i SW modifikací a úprav testování jednotlivých komponent či sestav komponent dílčí zkoušky, např. při hledání nejvhodnější verze nějaké problematické komponenty pro výrobek zkoušky typové a zkoušky pro vystavení ES prohlášení o shodě *) Laboratoře získaly dne další akreditaci ČIA podle ČSN EN ISO/IEC

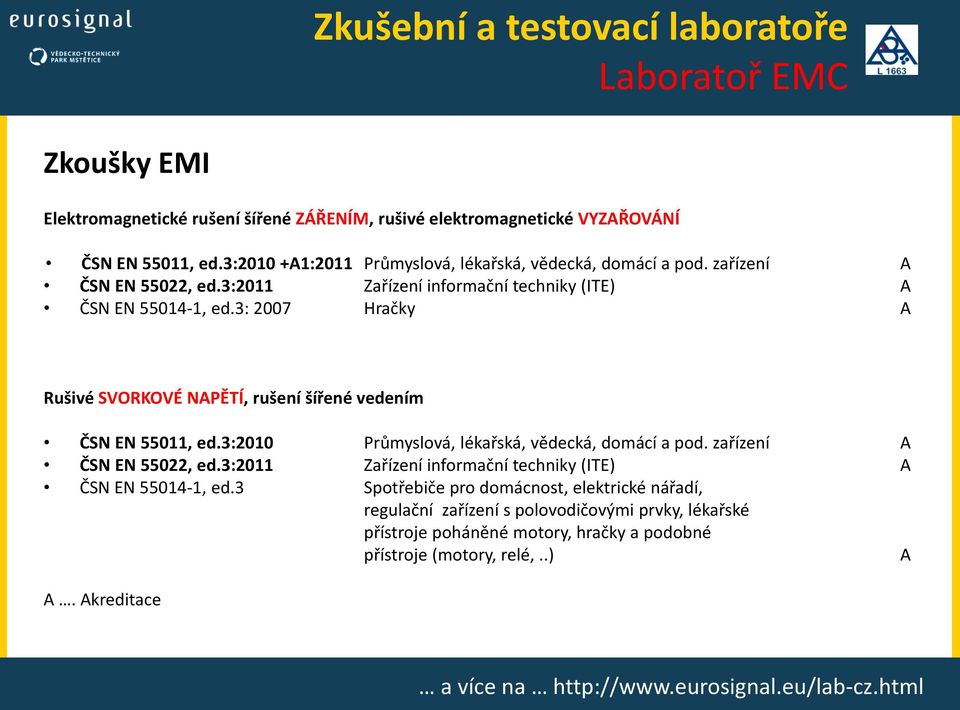

3 Zkoušky EMI Elektromagnetické rušení šířené ZÁŘENÍM, rušivé elektromagnetické VYZAŘOVÁNÍ ČSN EN 55011, ed.3:2010 +A1:2011 Průmyslová, lékařská, vědecká, domácí a pod. zařízení A ČSN EN 55022, ed.3:2011 Zařízení informační techniky (ITE) A ČSN EN , ed.3: 2007 Hračky A Rušivé SVORKOVÉ NAPĚTÍ, rušení šířené vedením ČSN EN 55011, ed.3:2010 Průmyslová, lékařská, vědecká, domácí a pod. zařízení A ČSN EN 55022, ed.3:2011 Zařízení informační techniky (ITE) A ČSN EN , ed.3 Spotřebiče pro domácnost, elektrické nářadí, regulační zařízení s polovodičovými prvky, lékařské přístroje poháněné motory, hračky a podobné přístroje (motory, relé,..) A A. Akreditace

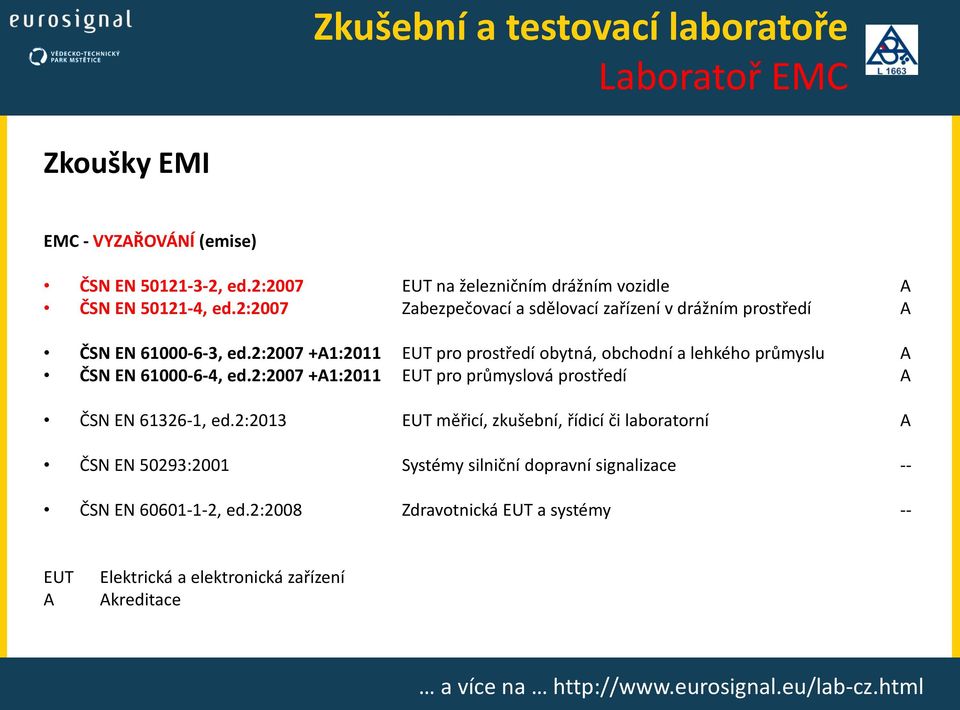

4 Zkoušky EMI EMC - VYZAŘOVÁNÍ (emise) ČSN EN , ed.2:2007 EUT na železničním drážním vozidle A ČSN EN , ed.2:2007 Zabezpečovací a sdělovací zařízení v drážním prostředí A ČSN EN , ed.2:2007 +A1:2011 EUT pro prostředí obytná, obchodní a lehkého průmyslu A ČSN EN , ed.2:2007 +A1:2011 EUT pro průmyslová prostředí A ČSN EN , ed.2:2013 EUT měřicí, zkušební, řídicí či laboratorní A ČSN EN 50293:2001 Systémy silniční dopravní signalizace -- ČSN EN , ed.2:2008 Zdravotnická EUT a systémy -- EUT A Elektrická a elektronická zařízení Akreditace

5 Zkoušky EMS Zkoušky ODOLNOSTI proti: ČSN EN , ed.2:2009 elektrostatickému výboji A ČSN EN , ed.3:2006 vysokofrekvenčnímu elektromagnetickému poli A ČSN EN , ed.3:2013 rychlým přechodovým jevům, skupinám impulsů (tzv. EFT, BURST) A ČSN EN , ed.2:2007 rázovým impulsům (tzv. SURGE) A ČSN EN , ed.3:2009 indukovanému rušení, šířenému vedením A ČSN EN , ed.2:2010 magnetickému poli síťového kmitočtu A ČSN EN :1996 pulsům magnetického pole A ČSN EN , ed.2:2005 krátkodobým poklesům, přeruš. a pomalým změnám napětí (tzv. DIP) A ČSN EN :2001 krátkodobým poklesům, přeruš. a pomalým změnám DC nap. (tzv. DIP) A ČSN EN :2000 kolísání síťového kmitočtu A ČSN EN , ed.2:2007 tlumené sinusové vlně --- A. akreditace

6 Zkoušky EMS Zkoušky ODOLNOSTI čeho: ČSN EN , ed.2:2007 EUT pro prostředí obytná, obchodní a lehkého průmyslu A ČSN EN , ed.3:2006 EUT pro průmyslová prostředí A ČSN EN , ed.2:2013 EUT měřicí, zkušební, řídicí či laboratorní A ČSN EN 55024, ed.2:2011 Zařízení informační techniky (ITE) A ČSN EN :1998 +A1:2002, +A2:2009, +Z1:2008 Spotřebiče pro domácnost, elektrické nářadí, regulační zařízení s polovodičovými prvky, lékařské přístroje poháněné motory, hračky a podobné přístroje (motory, relé,...) A ČSN EN , ed.2:2007 Zabezpečovací a sdělovací zařízení v drážním prostředí A ČSN EN , ed.2:2007 EUT na železničním drážním vozidle A ČSN EN 50293, ed.2:2013 Systémy silniční dopravní signalizace --- ČSN EN 50270, ed.2:2007 Elektrická zařízení pro detekci a měření hořlavých plynů, toxických plynů nebo kyslíku --- EUT A Elektrická a elektronická zařízení Akreditace

7 Laboratoř klimatických zkoušek Zkoušky vlivu prostředí ČSN EN , ed.2:2008 chlad (do -40 C) A ČSN EN :2008 suché teplo (do +100 C) A ČSN EN , ed.2:2013 vlhké teplo konstantní A ČSN EN , ed.2:2006 vlhké teplo cyklické A ČSN EN :2010 složená cyklická zkouška teplotou a vlhkostí A A. akreditace Obor působnosti: Průmyslové výrobky, elektrická a elektronická zařízení, zařízení informačních technologií, spotřebiče pro domácnost, elektrické nářadí, regulační zařízení s polovodičovými prvky, lékařské přístroje poháněné motory, hračky a podobné přístroje (motory, relé, apod.), přejezdová, drážní a železniční, elektrická a elektronická zařízení na železničním drážním vozidle, elektrická měřicí, zkušební, řídicí, laboratorní zařízení včetně zařízení IT

8 Laboratoř klimatických zkoušek Zkoušky elektrické pevnosti přiloženým napětím ČSN EN , ed.2:2006, kap.5.2 Zařízení informační techniky (ITE) A ČSN EN , ed.3:2012, kap a 16.3 Elektrické spotřebiče pro domácnost a podobné účely A ČSN EN , ed.2:2011 EUT měřicí, zkušební, řídicí, regulační a laboratorní A Zkoušky izolačního odporu ČSN , zk. 111 **) ČSN část 1čl, 16.3 **) zkoušky dle specifikace zákazníka --- EN EUT Elektrické a elektronické zařízení A Akreditace **) vyřazené normy

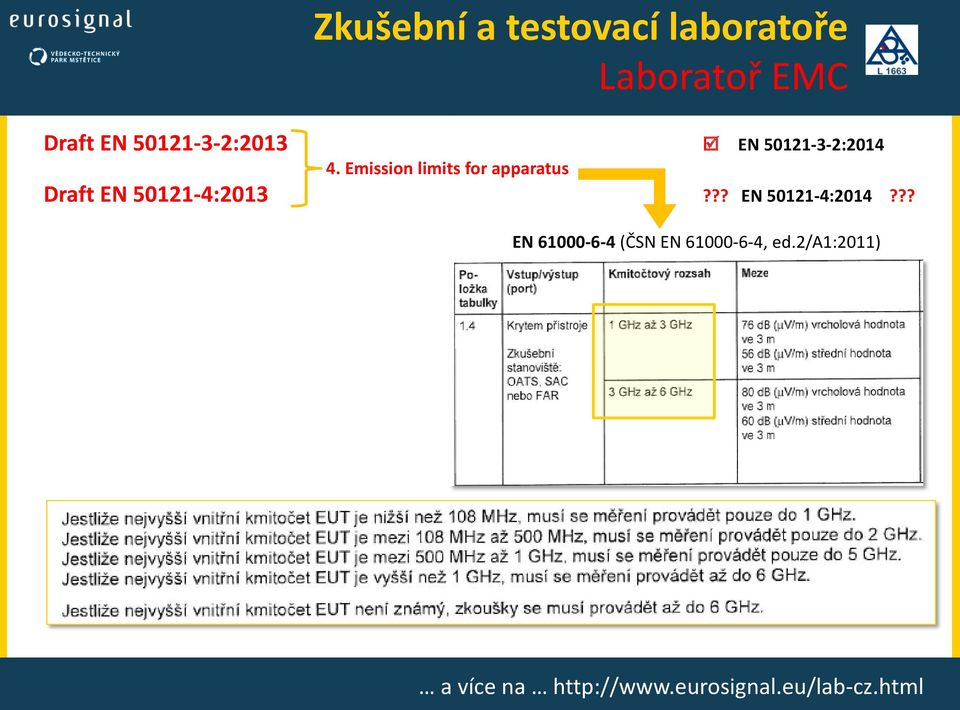

9 Draft EN :2013 EN : Emission limits for apparatus Draft EN :2013??? EN :2014??? EN (ČSN EN , ed.2/a1:2011)

10 Draft EN :2013

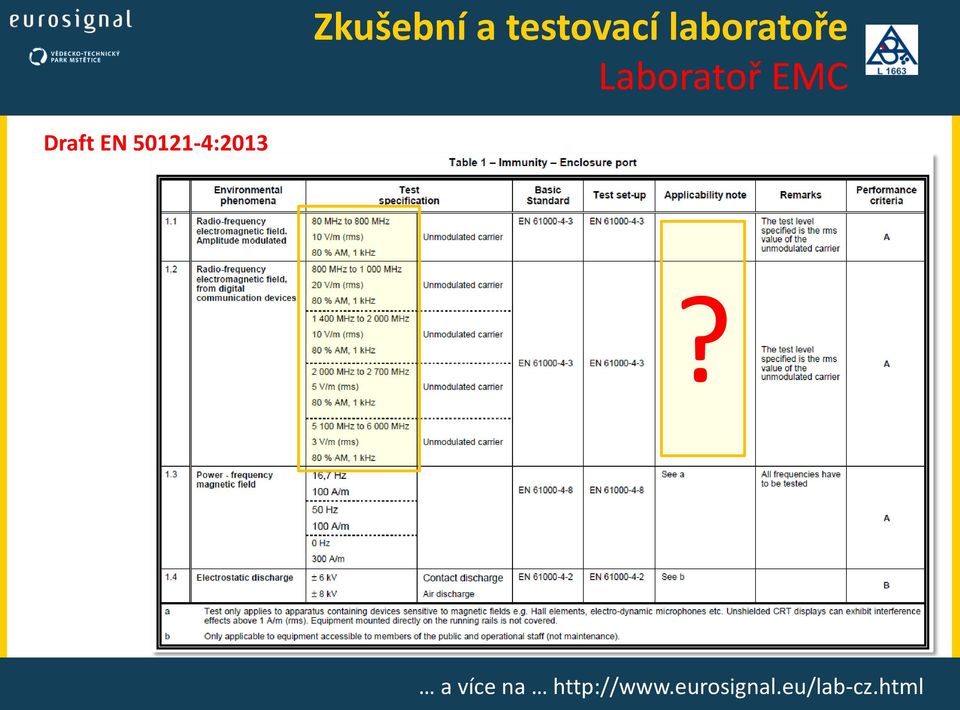

11 Draft EN :2013?

12 ČSN EN , ed.3:2015 rázový impuls (SURGE) Vlna CWG (1,2/50μs): Datová a propojovací vedení Nestíněná nesymetrická Nestíněná symetrická Stíněná, stínění spojené s EUT a AU Stíněná, stínění spojené s EUT nebo AE

13 ČSN EN , ed.3:2015 rázový impuls (SURGE) Datový/propojovací kabel NESTÍNĚNÁ NESYMETRICKÁ vedení Vazba přes R=40 Ω Vazba do vodičů (a uzemnění) Dle ČSN EN , ed. 3 slouží i pro STÍNĚNÁ VEDENÍ uzemněná na jednom konci

14 ČSN EN , ed.3:2015 rázový impuls (SURGE) Datový/propojovací kabel NESTÍNĚNÁ SYMETRICKÁ vedení Vazba současně do všech živých vodičů Vazba přes Rc = X x 40Ω, kde X = počet živých vodičů Dle ČSN EN , ed. 3 slouží i pro STÍNĚNÁ VEDENÍ uzemněná na jednom konci NEBO

15 ČSN EN , ed.3:2015 rázový impuls (SURGE) Datový/propojovací kabel NESTÍNĚNÁ SYMETRICKÁ vedení Vazba přes vyvážené CDN pro vysokorychlostní přenosy až do 1 GB/s Dle ČSN EN , ed. 3 slouží i pro STÍNĚNÁ VEDENÍ uzemněná na jednom konci

16 ČSN EN , ed.3:2015 rázový impuls (SURGE) Datový/propojovací kabel STÍNĚNÁ VEDENÍ připojená na obou koncích (k EUT i AE) Přímá vazba do kovového povrchu EUT l = 20m (min 10m) Pokud EUT nemá kovový povrch, aplikují se rázy přímo na stíněný kabel na straně EUT STÍNĚNÁ VEDENÍ připojená na jednom konci (k EUT nebo AE) Zkoušet jako NESTÍNĚNÉ vedení

17 ČSN EN , ed.4:2014 indukované rušení Nově:

18 ČSN EN , ed.4:2014 indukované rušení Nově:

19 ČSN EN , ed.4:2014 indukované rušení Nově: Zkušební a testovací laboratoře Závěr: Pro ověření vazebních obvodů pro měření dle ČSN EN , ed. 4 je nutné rozšířit měřicí soupravu o: Měřič výkonu Směrovou odbočnici Vhodný měřicí sw Měření podle ČSN EN ed.3 a ed.4 může vést vzhledem k jinak nastavenému generátoru u obou edicí norem k rozdílným výsledkům.

20 a Laboratoř KLIMA děkuji za pozornost Ing. Martin Otradovec manažer zkušebních a testovacích laboratoří test.lab@eurosignal.eu otradovec.martin@eurosignal.eu
