1 Modem pro síť GSM Návod na obsluhu Verze 1.00 dm-gsm2_g_cz_100

2 AMiT, spol. s r. o. nepřejímá žádné záruky, pokud se týče obsahu této publikace a vyhrazuje si právo měnit obsah dokumentace bez závazku tyto změny oznámit jakékoli osobě či organizaci. Tento dokument může být kopírován a rozšiřován za následujících podmínek: 1. Celý text musí být kopírován bez úprav a se zahrnutím všech stránek. 2. Všechny kopie musí obsahovat označení autorského práva společnosti AMiT, spol. s r. o. a veškerá další upozornění v dokumentu uvedená. 3. Tento dokument nesmí být distribuován za účelem dosažení zisku. V publikaci použité názvy produktů, firem apod. mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. AMiT je registrovaná ochranná známka. Copyright (c) 2015, AMiT, spol. s r. o. Výrobce: AMiT, spol. s r. o. Naskové 1100/3, Praha Technická podpora: support@amit.cz dm-gsm2_g_cz_100 2/18

Všechny kopie musí obsahovat označení autorského práva společnosti AMiT, spol. s r. o. a veškerá další upozornění v dokumentu uvedená. 3.

3 Obsah Historie revizí... 4 Související dokumentace Úvod Technické parametry Rozměry Doporučená schematická značka Posouzení shody Ostatní zkoušky Napájení Komunikační linky RS GSM modem Indikace a nastavení Indikační LED Tovární nastavení Montáž Zásady instalace Objednací údaje a kompletace Kompletace Údržba Likvidace odpadu /18 dm-gsm2_g_cz_100

.. 13 6. Indikace a nastavení... 14 6.1. Indikační LED... 14 6.2. Tovární nastavení... 14 7. Montáž... 15 7.1. Zásady instalace... 15 8.

4 Historie revizí Jméno dokumentu: dm-gsm2_g_cz_100.pdf Autor: Martin Polášek Verze Datum Změny Nový dokument Související dokumentace 1. Návod na obsluhu k programu GSMConfig 2.0 soubor: gsmconfig_g_cz_xxx.pdf 2. Aplikační poznámka AP0004 Komunikace v síti GSM/GPRS soubor: ap0004_cz_xx.pdf dm-gsm2_g_cz_100 4/18

2015 Nový dokument Související dokumentace 1.

5 1. Úvod DM-GSM2 je GSM modem v plastové krabičce. Konfigurace modemu se provádí programem GSMConfig 2.0, který je určen pro základní nastavení GSM modemů DM-GSM a DM-GSM2 firmy AMiT. Po konfiguraci, lze modem zapojit do systémů firmy AMiT a využívat knihovnu modem v DetStudiu. Základní vlastnosti Sériové rozhraní RS232 Montáž na lištu DIN 35 mm 5/18 dm-gsm2_g_cz_100

0, který je určen pro základní nastavení GSM modemů DM-GSM a DM-GSM2 firmy AMiT.

6 2. Technické parametry GSM Poznámka RS232 GSM pásma Typ modemu Typ SIM karty Připojení antény *) *) Anténa není součástí dodávky. Ochrana proti přepětí Maximální délka vodiče Přenosová rychlost Indikace funkce Galvanické oddělení Přípojné místo 850 MHz, 900 MHz, 1800 MHz, 1900 MHz TELIT GL865-DUAL V3 Mini (2FF) Konektor SMA Transil 600 W 3 m / kbps 0,8 kbps až 115 kbps Ne Ne RJ45 Napájení Jmenovité napájecí napětí 24 V ss. Rozsah napájecího napětí 10 V ss. až 30 V ss. Odběr Max. 150 ma při 24 V ss. Přípojné místo WAGO / Průřez vodiče 0,75 mm 2 až 2,5 mm 2 Mechanika Mechanické provedení Montáž Krytí Hmotnost netto brutto Rozměry (š v h) Plastová krabička Na DIN lištu 35 mm IP20 0,084 kg ±5 % 0,112 kg ±5 % ( ) mm Teploty Rozsah pracovních teplot 0 C až 50 C Rozsah skladovacích teplot -20 C až 70 C Ostatní Maximální vlhkost okolí < 95 %, nekondenzující dm-gsm2_g_cz_100 6/18

Transil 600 W 3 m / 19200 kbps 0,8 kbps až 115 kbps Ne Ne RJ45 Napájení Jmenovité napájecí napětí 24 V ss. Rozsah napájecího napětí 10 V ss. až 30 V ss. Odběr Max. 150 ma při 24 V ss.

7 45,5 22,8 62,0 95,3 14,5 DM-GSM Rozměry 36,2 26,5 48,0 73,0 Obr. 1 - Rozměry modemu DM-GSM2 7/18 dm-gsm2_g_cz_100

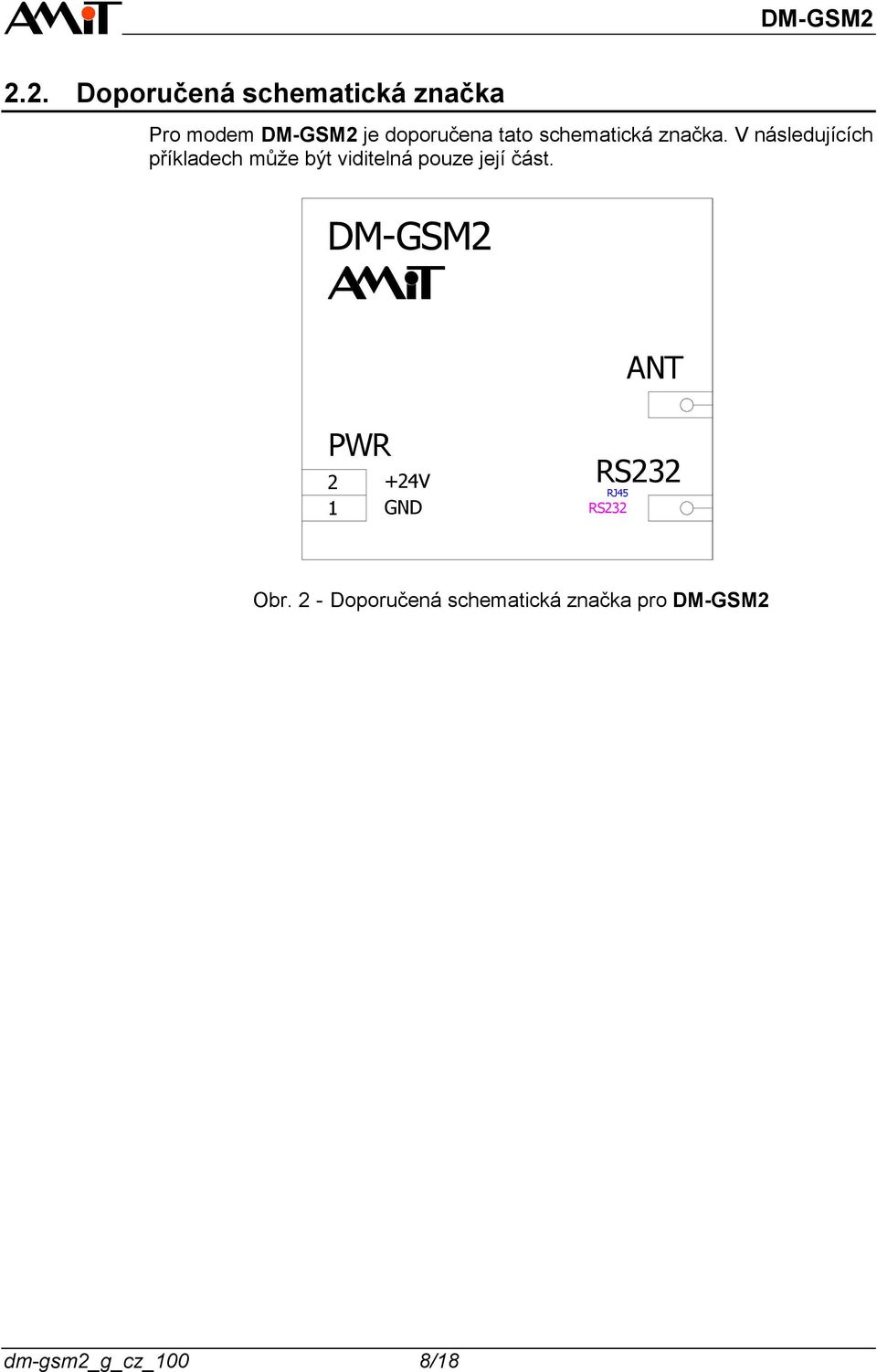

8 2.2. Doporučená schematická značka Pro modem DM-GSM2 je doporučena tato schematická značka. V následujících příkladech může být viditelná pouze její část. DM-GSM2 ANT PWR V GND RS232 RJ45 RS232 Obr. 2 - Doporučená schematická značka pro DM-GSM2 dm-gsm2_g_cz_100 8/18

V následujících příkladech může být viditelná pouze její část.

9 3. Posouzení shody Zařízení je ve shodě s požadavky NV616/2006. Při posuzování shody s NV616/2006 bylo postupováno dle harmonizované normy ČSN EN ed. 2. Testováno dle norem Typ zkoušky Klasifikace ČSN EN ed. 3 Průmyslová, vědecká a lékařská zařízení Charakteristiky vysokofrekvenčního rušení Meze a metody měření Třída A *) ČSN EN ed. 2 Elektromagnetická kompatibilita (EMC) Vyhovuje Část 4-2: Zkušební a měřicí technika Elektrostatický výboj Zkouška odolnosti ČSN EN ed. 3 Elektromagnetická kompatibilita (EMC) 10 V/m Část 4-3: Zkušební a měřicí technika Vyzařované vysokofrekvenční elektromagnetické pole Zkouška odolnosti 80 MHz až 1000 MHz ČSN EN ed. 3 Elektromagnetická kompatibilita (EMC) 3 V/m Část 4-3: Zkušební a měřicí technika Vyzařované vysokofrekvenční elektromagnetické pole Zkouška odolnosti 1000 MHz až 2000 MHz ČSN EN ed. 3 Elektromagnetická kompatibilita (EMC) 1 V/m Část 4-3: Zkušební a měřicí technika Vyzařované vysokofrekvenční elektromagnetické pole Zkouška odolnosti 2000 MHz až 2700 MHz ČSN EN ed. 3 Elektromagnetická kompatibilita (EMC) ±2 kv Část 4-4: Zkušební a měřicí technika Rychlé elektrické přechodné jevy/skupiny impulzů Zkouška odolnosti, napájení ČSN EN ed. 2 Elektromagnetická kompatibilita (EMC) ±2 kv Část 4-5: Zkušební a měřicí technika Rázový impuls Zkouška odolnosti ČSN EN ed. 3 Elektromagnetická kompatibilita (EMC) 3 V Část 4-6: Zkušební a měřicí technika Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli *) Toto je zařízení třídy A. Ve vnitřním prostředí může toto zařízení způsobovat rádiové rušení. V takovém případě může být požadováno, aby uživatel přijal příslušná opatření. 9/18 dm-gsm2_g_cz_100

2 Elektromagnetická kompatibilita (EMC) Vyhovuje Část 4-2: Zkušební a měřicí technika Elektrostatický výboj Zkouška odolnosti ČSN EN 61000-4-3 ed.

10 3.1. Ostatní zkoušky Testováno dle norem Typ zkoušky Klasifikace ČSN EN Elektromagnetická kompatibilita (EMC) Část 4-29: Zkušební a měřicí technika Krátkodobé poklesy, krátká přerušení a pomalé změny napětí na vstupech stejnosměrného napájení Zkouška odolnosti Vyhovuje ČSN EN ed. 2 Zkoušení vlivů prostředí Část 2-1: Vyhovuje Zkoušky Zkouška A: Chlad ČSN EN Zkoušení vlivů prostředí Část 2-2: Zkoušky Zkouška B: Suché teplo Vyhovuje dm-gsm2_g_cz_100 10/18

stejnosměrného napájení Zkouška odolnosti Vyhovuje ČSN EN 60068-2-1 ed.

11 4. Napájení Modem DM-GSM2 je možno napájet pouze ze stejnosměrného zdroje napětí. Zdroj musí splňovat požadavky uvedené v kapitole 2. Technické parametry. 1 Obr. 3 - Umístění konektorů pro napájení Legenda Číslo Význam 1 Konektor pro napájení Číslování konektorů Svorka Označení Význam 1 GND Napájení Zem 2 +24V Napájení +24 V ss. 11/18 dm-gsm2_g_cz_100

3 - Umístění konektorů pro napájení Legenda Číslo Význam 1 Konektor pro napájení

12 5. Komunikační linky 5.1. RS232 Modem DM-GSM2 je vybaven komunikačním rozhraním RS232. Rozhraní RS232, pro propojení s řídicím systémem nebo PC, je vyvedeno na konektor RJ45 ve spodní části modemu. 1 Obr. 4 - Umístění konektoru rozhraní RS232 Legenda Číslo Význam 1 Konektor pro linku RS232 Číslování konektoru Pin Směr Význam 1 Výstup RI 2 Výstup DCD 3 Vstup DTR 4 GND 5 Výstup RxD 6 Vstup TxD 7 Výstup CTS 8 Vstup RTS dm-gsm2_g_cz_100 12/18

13 5.2. GSM modem GSM modem je schopen pracovat v pásmech 850 MHz, 900 MHz, 1800 MHz a 1900 MHz. K připojení antény (není součástí dodávky) slouží SMA konektor, umístěný v horní části modemu. Slot pro SIM kartu je umístěn na čelním panelu modemu. SIM karta se v držáku vkládá kontakty směrem doprava (k nápisu SIM Card na čelním panelu). Vložení/vyjmutí SIM karty je nutné provádět pouze při vypnutém napájení modemu. Funkčnost modemu je indikována pomocí LED ACT na čelním panelu (viz kapitola 6.1.). 1 2 Obr. 5 - Umístění konektoru pro anténu a slotu pro SIM kartu Legenda Číslo Význam 1 SMA konektor pro připojení antény 2 Slot pro SIM kartu 13/18 dm-gsm2_g_cz_100

SIM karta se v držáku vkládá kontakty směrem doprava (k nápisu SIM Card na čelním panelu).

14 6. Indikace a nastavení 6.1. Indikační LED Indikaci stavu zařízení zajišťují dvě LED umístěné na čelním panelu. 1 2 Obr. 6 - Umístění indikačních LED Legenda Číslo Význam 1 Indikace napájení (PWR) 2 Indikace stavu modemu (ACT) Indikační LED LED Barva Význam PWR Zelená Svítí napájení připojeno ACT Zelená Bliká s periodou 0,5 s korektní stav modemu 6.2. Tovární nastavení Konfigurace RS232 Poznámka Parametr Výchozí hodnota Komunikace 19200, 8, N, 1 Režim SMS PDU Automatické vyzvednutí hovoru vypnuto Nastaveno pro přímé použití s ŘS AMiT, knihovna MODEM. dm-gsm2_g_cz_100 14/18

Zelená Svítí napájení připojeno ACT Zelená Bliká s periodou 0,5 s korektní stav modemu 6.2.

15 7. Montáž Modem DM-GSM2 je určen pro montáž na DIN lištu 35 mm. Modem lze montovat ve svislé i vodorovné poloze Zásady instalace EMC Filtr Na vstupu napájecího zdroje použít EMC filtr. Toto je možno přehodnotit na základě provedení rozvodů, charakteru prostředí a vlastností zdroje. Propojení s PE Poznámka Zápornou napájecí svorku modemu (GND) zapojit na PE rozvaděče. Veškerá propojení na PE musí být provedena s co nejmenší impedancí. Technické parametry modemu jsou zaručeny pouze při tomto zapojení. 15/18 dm-gsm2_g_cz_100

Toto je možno přehodnotit na základě provedení rozvodů, charakteru prostředí a vlastností zdroje.

16 8. Objednací údaje a kompletace GSM modem Příslušenství DM-GSM2 KABEL 232RMP KABEL 232RMS KABEL 232RR KABEL 232RRA GSM-ANT-M5S GSM-ANT-L2S Komplet viz kapitola 8.1. Kompletace Kabel PC modem (D-sub DE-9 zásuvka / RJ45), 2 m Kabel řídicí systém modem (D-sub DE-9 zástrčka / RJ45), 2 m Kabel řídicí systém modem (RJ45 / RJ45), 2 m Kabel řídicí systém modem (RJ45 / RJ45), 0,5 m Anténa magnetická, 5 db, kabel 3 m, SMA Anténa samolepící, 2,5 db, kabel 3 m, SMA 8.1. Kompletace DM-GSM2 Díl Množství Modem 1 WAGO / WAGO dm-gsm2_g_cz_100 16/18

Kompletace Kabel PC modem (D-sub DE-9 zásuvka / RJ45), 2 m Kabel řídicí systém modem (D-sub DE-9 zástrčka / RJ45), 2 m Kabel řídicí systém

17 9. Údržba Zařízení nevyžaduje žádnou pravidelnou kontrolu ani údržbu. Čištění Poznámka Podle způsobu použití zařízení je třeba čas od času z vnitřní elektroniky zařízení odstranit prach. Zařízení se čistí ve vypnutém a rozebraném stavu suchým štětcem nebo jemným kartáčem případně vysavačem. Uvedenou údržbu může provádět pouze výrobce nebo pověřená servisní organizace! 17/18 dm-gsm2_g_cz_100

18 10. Likvidace odpadu Likvidace elektroniky Likvidace zařízení je řízena předpisy o nakládání s elektroodpadem. Zařízení nesmí být likvidováno v běžném komunálním odpadu. Musí být odevzdáno na místech k tomu určených a recyklováno. dm-gsm2_g_cz_100 18/18

Zařízení nesmí být likvidováno v běžném komunálním odpadu.
