RRAS-MCT/D10 Jednotka IP mikrotelefonu pro kolejová vozidla
|
|
- Aleš Urban
- před 8 lety
- Počet zobrazení:
Transkript
1 Jednotka IP mikrotelefonu pro kolejová vozidla Návod na obsluhu Verze 1.00 rras-mctd10_g_cz_100

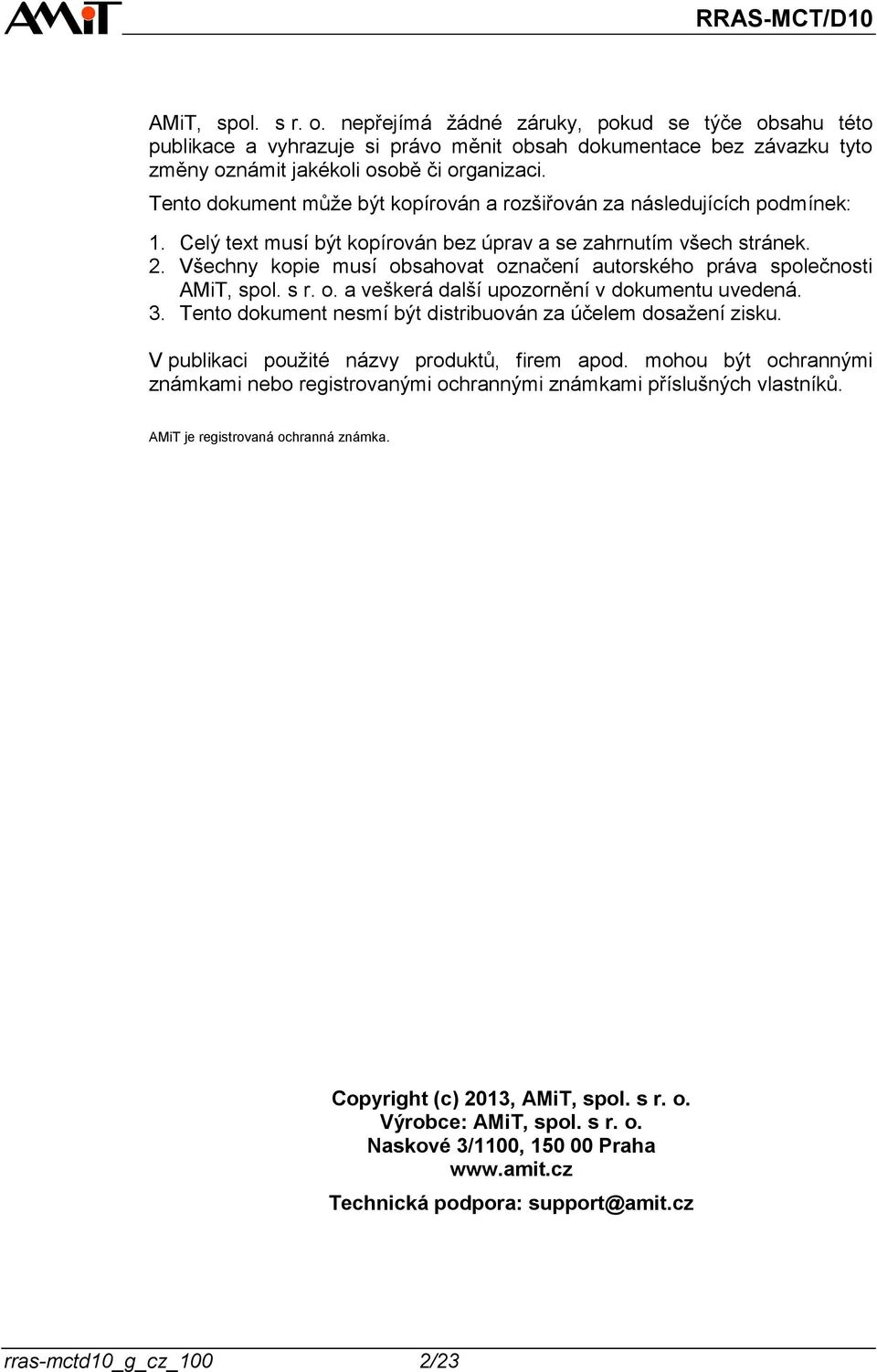

2 AMiT, spol. s r. o. nepřejímá žádné záruky, pokud se týče obsahu této publikace a vyhrazuje si právo měnit obsah dokumentace bez závazku tyto změny oznámit jakékoli osobě či organizaci. Tento dokument může být kopírován a rozšiřován za následujících podmínek: 1. Celý text musí být kopírován bez úprav a se zahrnutím všech stránek. 2. Všechny kopie musí obsahovat označení autorského práva společnosti AMiT, spol. s r. o. a veškerá další upozornění v dokumentu uvedená. 3. Tento dokument nesmí být distribuován za účelem dosažení zisku. V publikaci použité názvy produktů, firem apod. mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. AMiT je registrovaná ochranná známka. Copyright (c) 2013, AMiT, spol. s r. o. Výrobce: AMiT, spol. s r. o. Naskové 3/1100, Praha Technická podpora: support@amit.cz rras-mctd10_g_cz_100 2/23

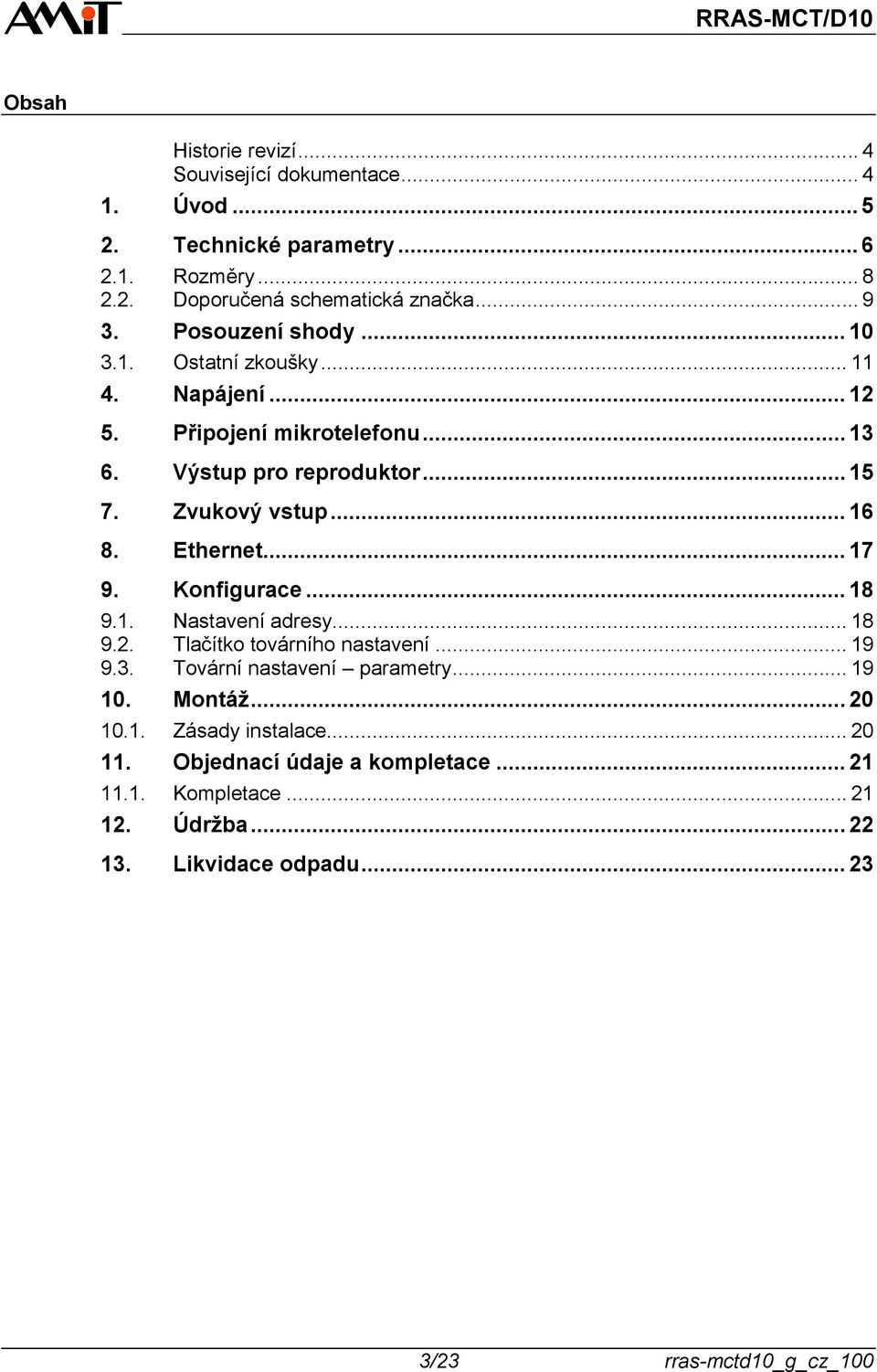

3 Obsah Historie revizí... 4 Související dokumentace Úvod Technické parametry Rozměry Doporučená schematická značka Posouzení shody Ostatní zkoušky Napájení Připojení mikrotelefonu Výstup pro reproduktor Zvukový vstup Ethernet Konfigurace Nastavení adresy Tlačítko továrního nastavení Tovární nastavení parametry Montáž Zásady instalace Objednací údaje a kompletace Kompletace Údržba Likvidace odpadu /23 rras-mctd10_g_cz_100
4 Historie revizí Jméno dokumentu: rras-mctd10_g_cz_100.pdf Autor: Lukáš Čeřovský Verze Datum Změny Nový dokument Související dokumentace 1. Aplikační poznámka AP0037 Zásady používání sítě ethernet soubor: ap0037_cz_xx.pdf rras-mctd10_g_cz_100 4/23

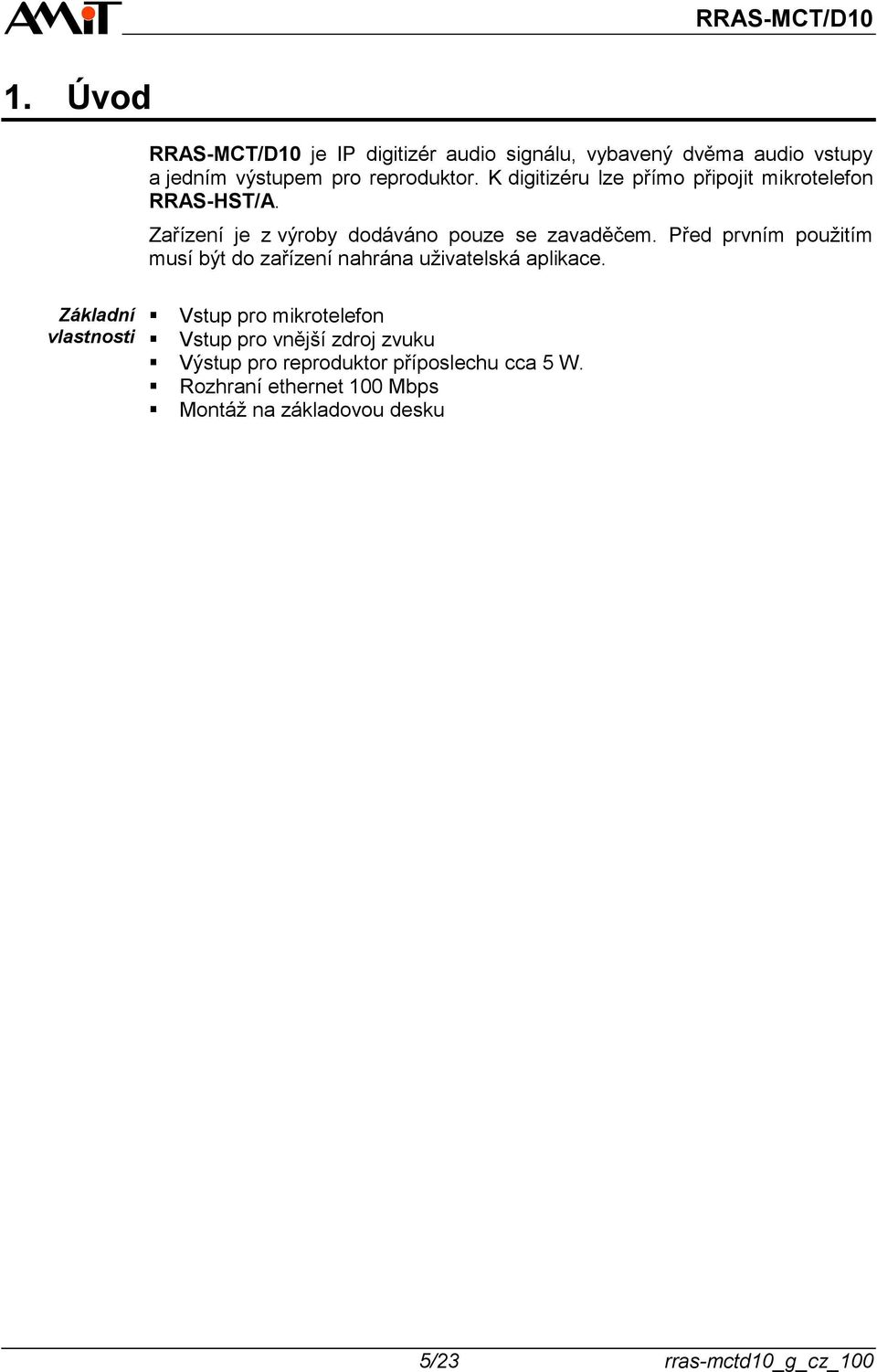

5 1. Úvod RRAS-MCT/D10 je IP digitizér audio signálu, vybavený dvěma audio vstupy a jedním výstupem pro reproduktor. K digitizéru lze přímo připojit mikrotelefon RRAS-HST/A. Zařízení je z výroby dodáváno pouze se zavaděčem. Před prvním použitím musí být do zařízení nahrána uživatelská aplikace. Základní vlastnosti Vstup pro mikrotelefon Vstup pro vnější zdroj zvuku Výstup pro reproduktor příposlechu cca 5 W. Rozhraní ethernet 100 Mbps Montáž na základovou desku 5/23 rras-mctd10_g_cz_100

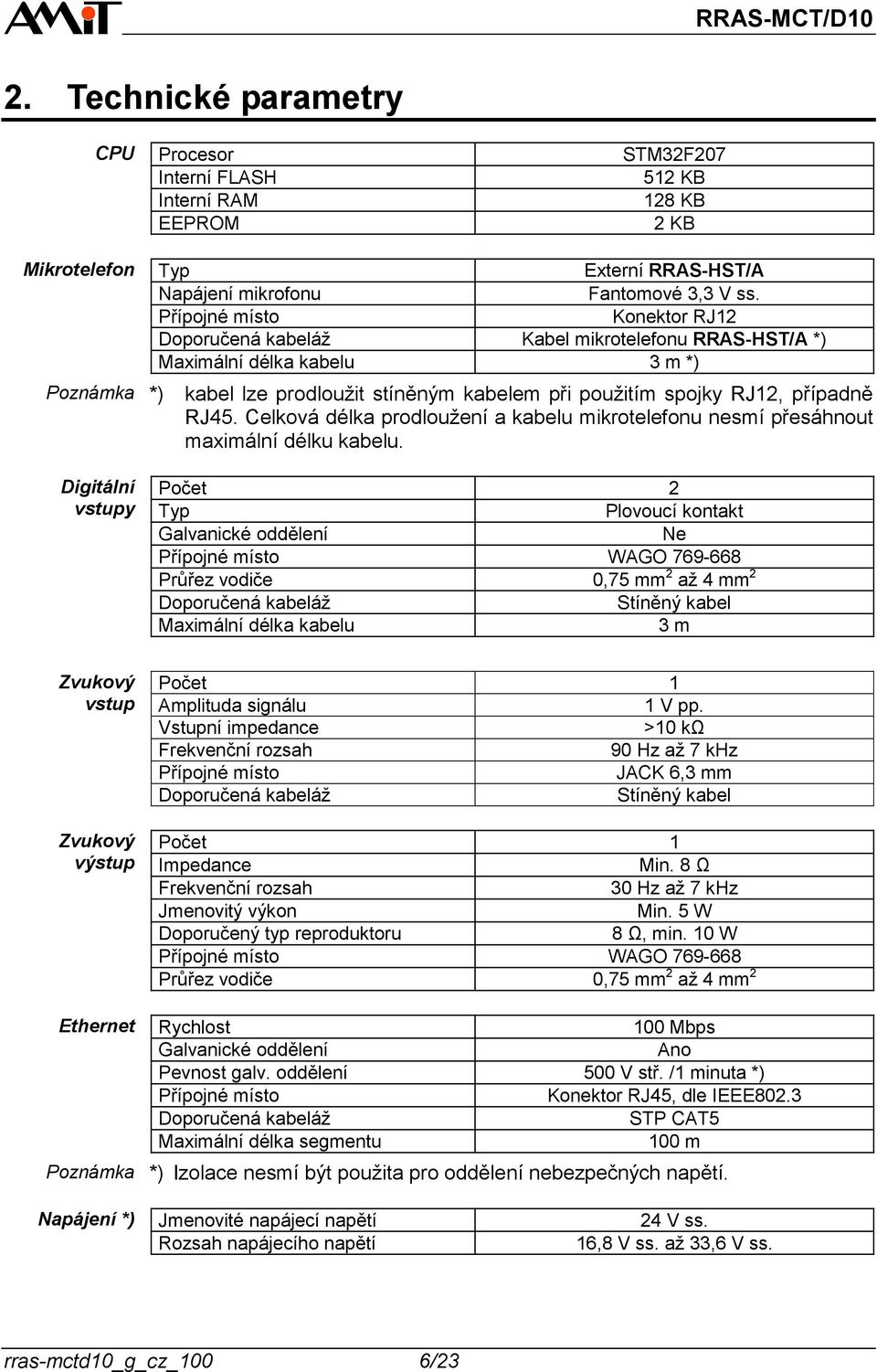

6 2. Technické parametry CPU Procesor Interní FLASH Interní RAM EEPROM STM32F KB 128 KB 2 KB Mikrotelefon Poznámka Digitální vstupy Typ Externí RRAS-HST/A Napájení mikrofonu Fantomové 3,3 V ss. Přípojné místo Konektor RJ12 Doporučená kabeláž Kabel mikrotelefonu RRAS-HST/A *) Maximální délka kabelu 3 m *) *) kabel lze prodloužit stíněným kabelem při použitím spojky RJ12, případně RJ45. Celková délka prodloužení a kabelu mikrotelefonu nesmí přesáhnout maximální délku kabelu. Počet 2 Typ Plovoucí kontakt Galvanické oddělení Ne Přípojné místo WAGO Průřez vodiče 0,75 mm 2 až 4 mm 2 Doporučená kabeláž Stíněný kabel Maximální délka kabelu 3 m Zvukový vstup Zvukový výstup Ethernet Poznámka Počet 1 Amplituda signálu 1 V pp. Vstupní impedance >10 kω Frekvenční rozsah 90 Hz až 7 khz Přípojné místo JACK 6,3 mm Doporučená kabeláž Stíněný kabel Počet 1 Impedance Min. 8 Ω Frekvenční rozsah 30 Hz až 7 khz Jmenovitý výkon Min. 5 W Doporučený typ reproduktoru 8 Ω, min. 10 W Přípojné místo WAGO Průřez vodiče 0,75 mm 2 až 4 mm 2 Rychlost 100 Mbps Galvanické oddělení Ano Pevnost galv. oddělení 500 V stř. /1 minuta *) Přípojné místo Konektor RJ45, dle IEEE802.3 Doporučená kabeláž STP CAT5 Maximální délka segmentu 100 m *) Izolace nesmí být použita pro oddělení nebezpečných napětí. Napájení *) Jmenovité napájecí napětí Rozsah napájecího napětí 24 V ss. 16,8 V ss. až 33,6 V ss. rras-mctd10_g_cz_100 6/23

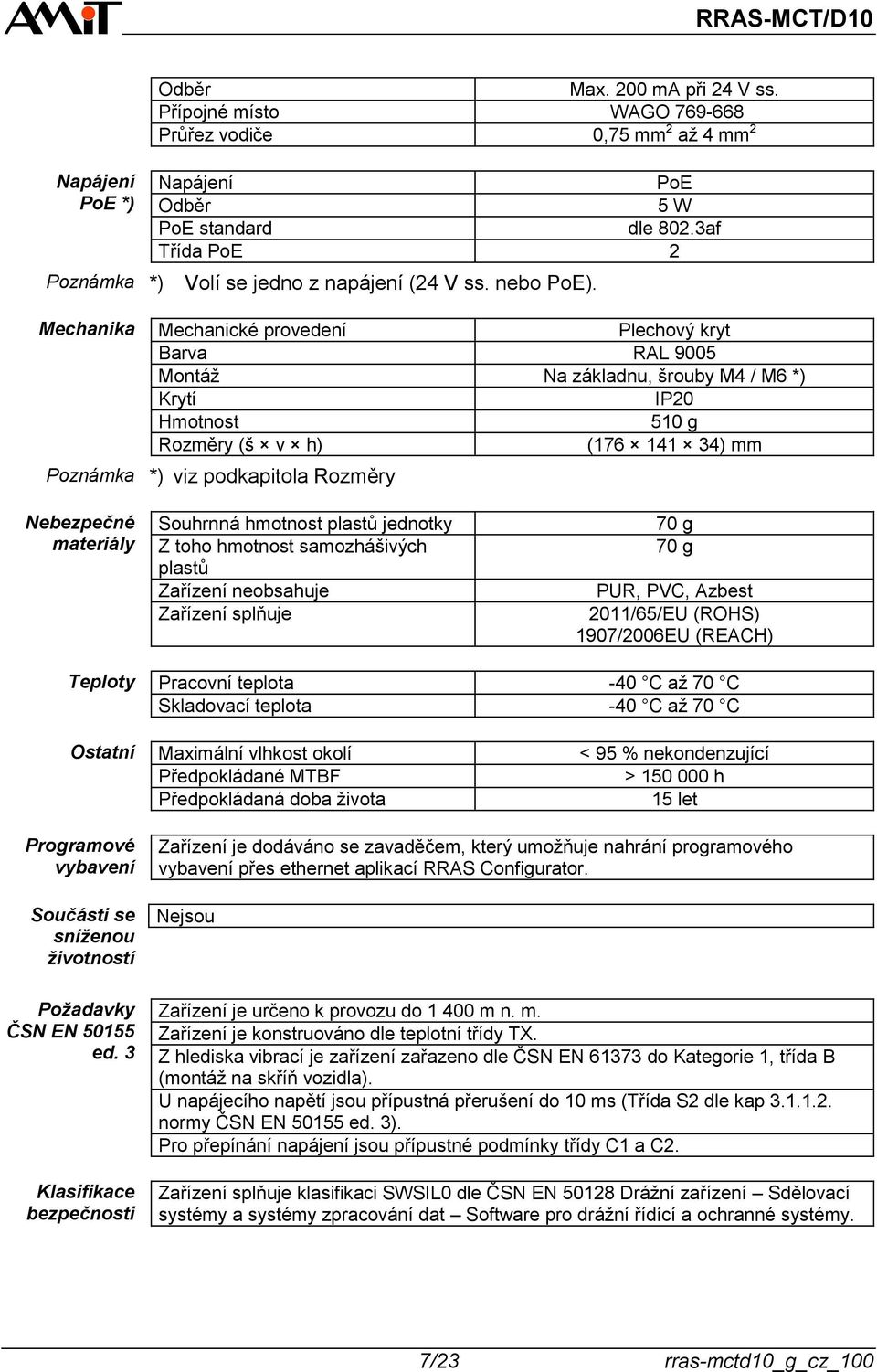

7 Odběr Max. 200 ma při 24 V ss. Přípojné místo WAGO Průřez vodiče 0,75 mm 2 až 4 mm 2 Napájení PoE *) Poznámka Mechanika Poznámka Napájení PoE Odběr 5 W PoE standard dle 802.3af Třída PoE 2 *) Volí se jedno z napájení (24 V ss. nebo PoE). Mechanické provedení Plechový kryt Barva RAL 9005 Montáž Na základnu, šrouby M4 / M6 *) Krytí IP20 Hmotnost 510 g Rozměry (š v h) ( ) mm *) viz podkapitola Rozměry Nebezpečné materiály Souhrnná hmotnost plastů jednotky Z toho hmotnost samozhášivých plastů Zařízení neobsahuje Zařízení splňuje 70 g 70 g PUR, PVC, Azbest 2011/65/EU (ROHS) 1907/2006EU (REACH) Teploty Pracovní teplota -40 C až 70 C Skladovací teplota -40 C až 70 C Ostatní Maximální vlhkost okolí Předpokládané MTBF Předpokládaná doba života < 95 % nekondenzující > h 15 let Programové vybavení Součásti se sníženou životností Požadavky ČSN EN ed. 3 Klasifikace bezpečnosti Zařízení je dodáváno se zavaděčem, který umožňuje nahrání programového vybavení přes ethernet aplikací RRAS Configurator. Nejsou Zařízení je určeno k provozu do m n. m. Zařízení je konstruováno dle teplotní třídy TX. Z hlediska vibrací je zařízení zařazeno dle ČSN EN do Kategorie 1, třída B (montáž na skříň vozidla). U napájecího napětí jsou přípustná přerušení do 10 ms (Třída S2 dle kap normy ČSN EN ed. 3). Pro přepínání napájení jsou přípustné podmínky třídy C1 a C2. Zařízení splňuje klasifikaci SWSIL0 dle ČSN EN Drážní zařízení Sdělovací systémy a systémy zpracování dat Software pro drážní řídící a ochranné systémy. 7/23 rras-mctd10_g_cz_100

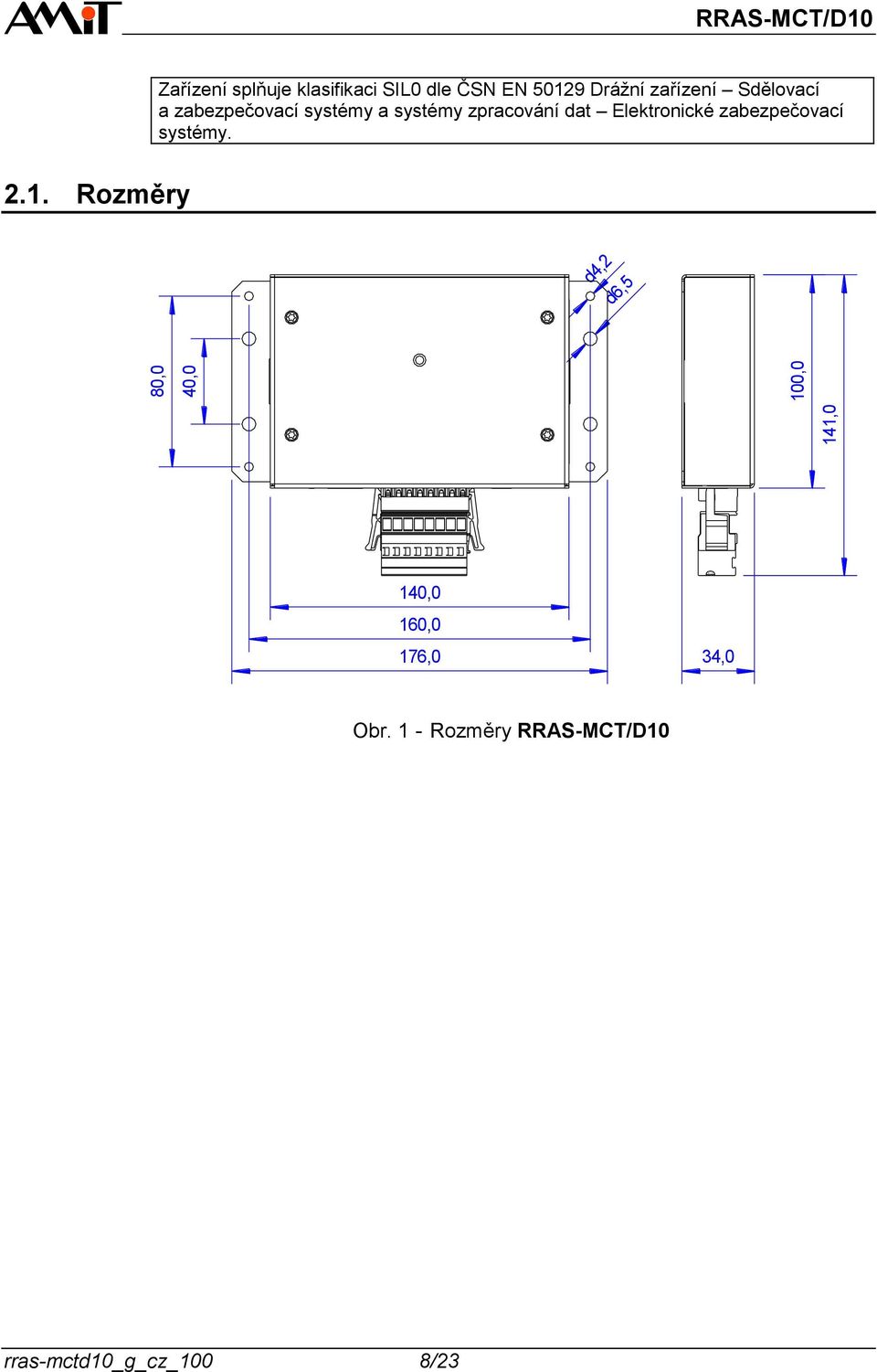

8 141,0 80,0 40,0 100,0 RRAS-MCT/D10 Zařízení splňuje klasifikaci SIL0 dle ČSN EN Drážní zařízení Sdělovací a zabezpečovací systémy a systémy zpracování dat Elektronické zabezpečovací systémy Rozměry d4,2 d6,5 140,0 160,0 176,0 34,0 Obr. 1 - Rozměry RRAS-MCT/D10 rras-mctd10_g_cz_100 8/23

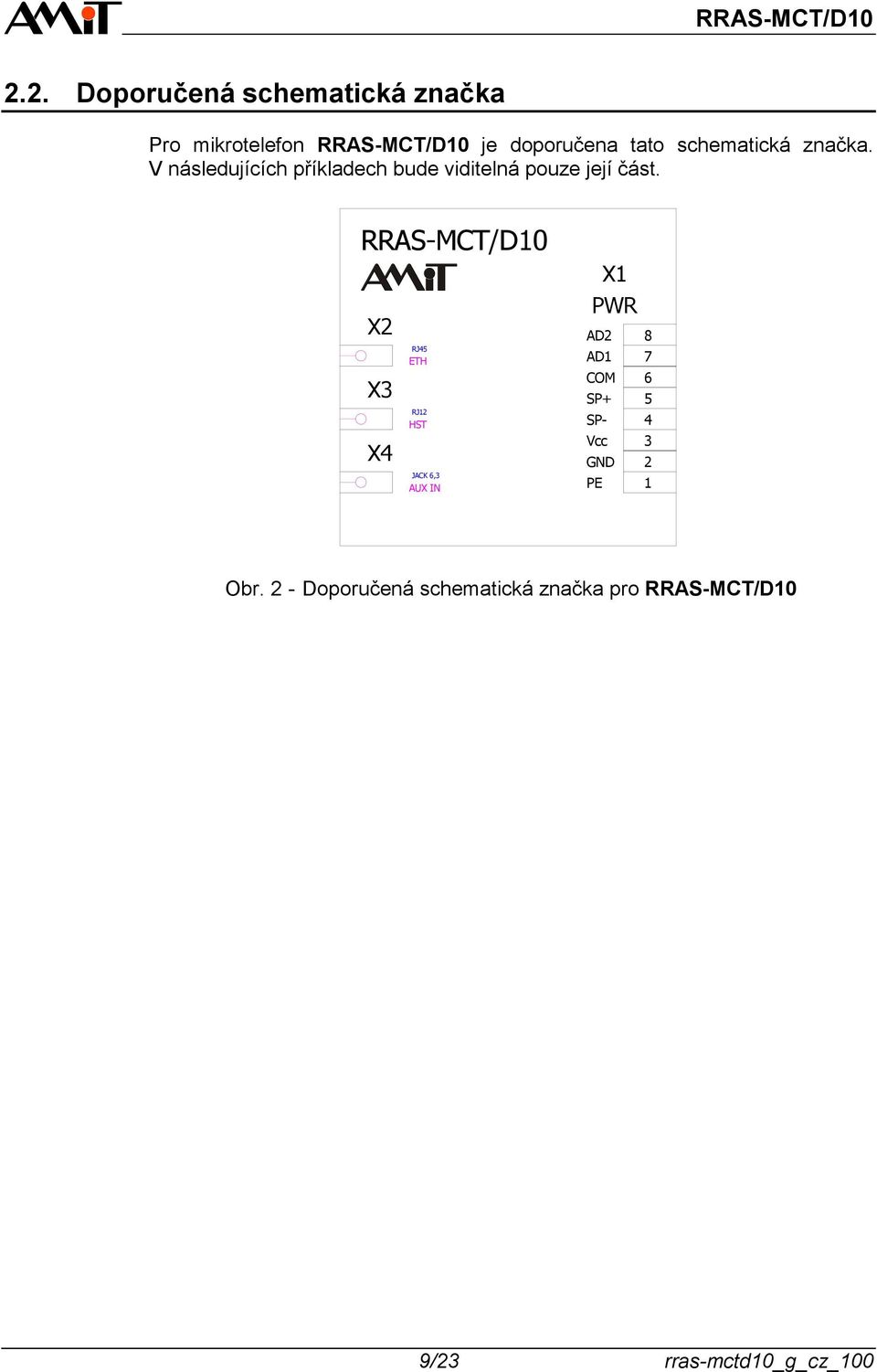

9 2.2. Doporučená schematická značka Pro mikrotelefon RRAS-MCT/D10 je doporučena tato schematická značka. V následujících příkladech bude viditelná pouze její část. RRAS-MCT/D10 X2 X3 X4 RJ45 ETH RJ12 HST JACK 6,3 AUX IN X1 PWR AD2 8 AD1 7 COM 6 SP+ 5 SP- 4 Vcc 3 GND 2 PE 1 Obr. 2 - Doporučená schematická značka pro RRAS-MCT/D10 9/23 rras-mctd10_g_cz_100

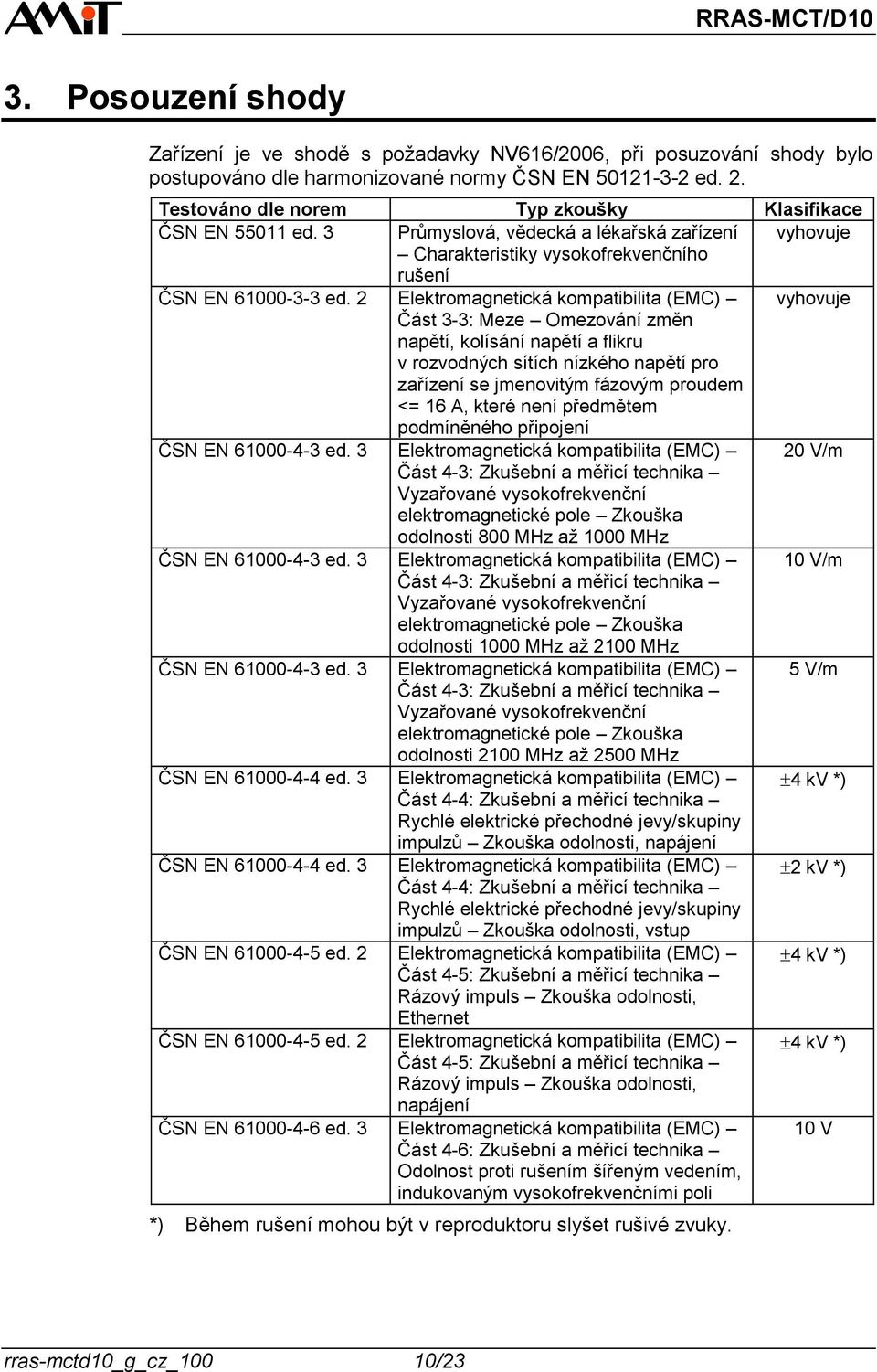

10 3. Posouzení shody Zařízení je ve shodě s požadavky NV616/2006, při posuzování shody bylo postupováno dle harmonizované normy ČSN EN ed. 2. Testováno dle norem Typ zkoušky Klasifikace ČSN EN ed. 3 Průmyslová, vědecká a lékařská zařízení vyhovuje Charakteristiky vysokofrekvenčního rušení ČSN EN ed. 2 Elektromagnetická kompatibilita (EMC) vyhovuje Část 3-3: Meze Omezování změn napětí, kolísání napětí a flikru v rozvodných sítích nízkého napětí pro zařízení se jmenovitým fázovým proudem <= 16 A, které není předmětem podmíněného připojení ČSN EN ed. 3 Elektromagnetická kompatibilita (EMC) 20 V/m Část 4-3: Zkušební a měřicí technika Vyzařované vysokofrekvenční elektromagnetické pole Zkouška odolnosti 800 MHz až 1000 MHz ČSN EN ed. 3 Elektromagnetická kompatibilita (EMC) 10 V/m Část 4-3: Zkušební a měřicí technika Vyzařované vysokofrekvenční elektromagnetické pole Zkouška odolnosti 1000 MHz až 2100 MHz ČSN EN ed. 3 Elektromagnetická kompatibilita (EMC) 5 V/m Část 4-3: Zkušební a měřicí technika Vyzařované vysokofrekvenční elektromagnetické pole Zkouška odolnosti 2100 MHz až 2500 MHz ČSN EN ed. 3 Elektromagnetická kompatibilita (EMC) 4 kv *) Část 4-4: Zkušební a měřicí technika Rychlé elektrické přechodné jevy/skupiny impulzů Zkouška odolnosti, napájení ČSN EN ed. 3 Elektromagnetická kompatibilita (EMC) 2 kv *) Část 4-4: Zkušební a měřicí technika Rychlé elektrické přechodné jevy/skupiny impulzů Zkouška odolnosti, vstup ČSN EN ed. 2 Elektromagnetická kompatibilita (EMC) 4 kv *) Část 4-5: Zkušební a měřicí technika Rázový impuls Zkouška odolnosti, Ethernet ČSN EN ed. 2 Elektromagnetická kompatibilita (EMC) 4 kv *) Část 4-5: Zkušební a měřicí technika Rázový impuls Zkouška odolnosti, napájení ČSN EN ed. 3 Elektromagnetická kompatibilita (EMC) Část 4-6: Zkušební a měřicí technika Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli 10 V *) Během rušení mohou být v reproduktoru slyšet rušivé zvuky. rras-mctd10_g_cz_100 10/23

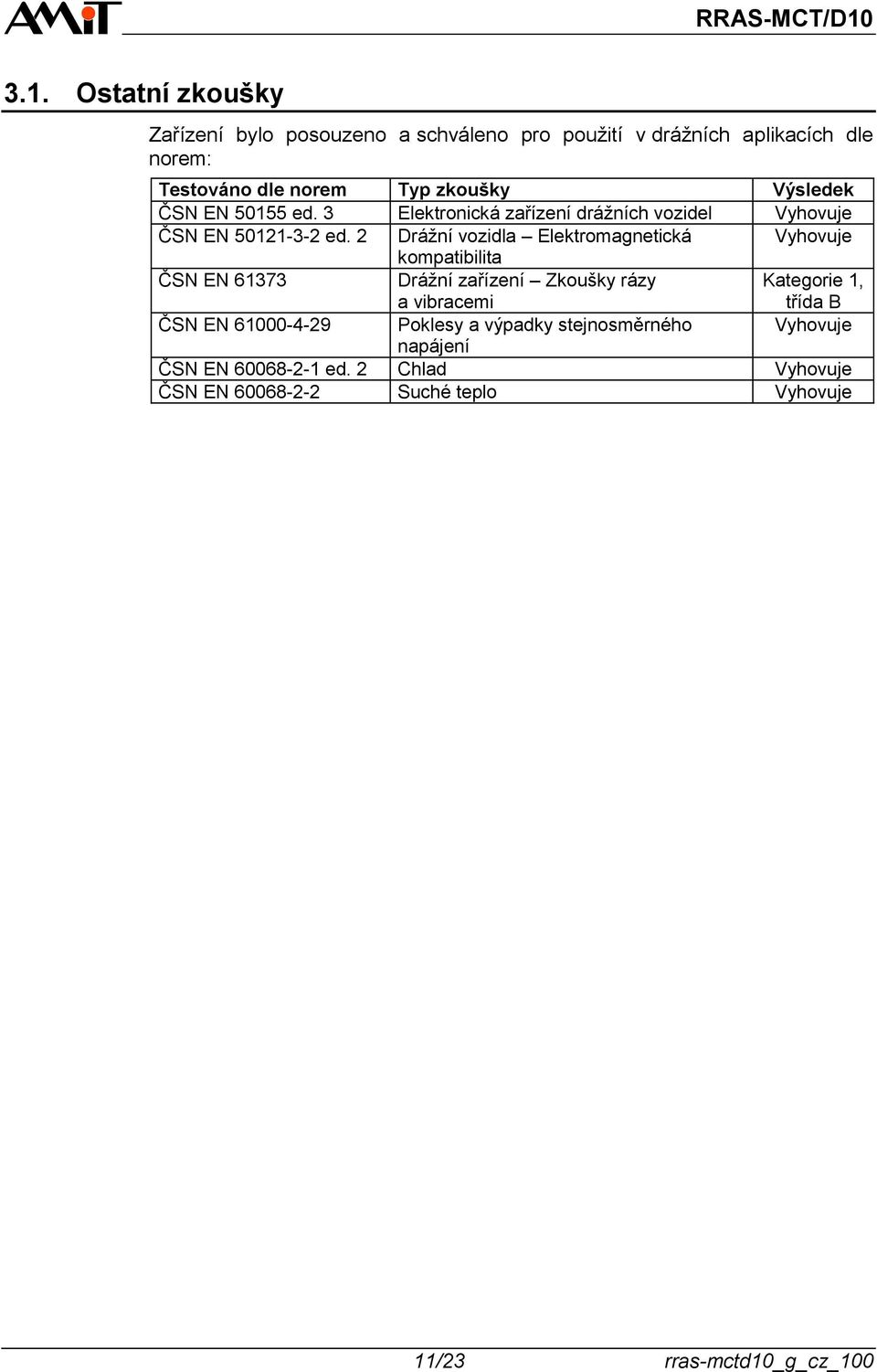

11 3.1. Ostatní zkoušky Zařízení bylo posouzeno a schváleno pro použití v drážních aplikacích dle norem: Testováno dle norem Typ zkoušky Výsledek ČSN EN ed. 3 Elektronická zařízení drážních vozidel Vyhovuje ČSN EN ed. 2 Drážní vozidla Elektromagnetická Vyhovuje kompatibilita ČSN EN Drážní zařízení Zkoušky rázy a vibracemi Kategorie 1, třída B ČSN EN Poklesy a výpadky stejnosměrného Vyhovuje napájení ČSN EN ed. 2 Chlad Vyhovuje ČSN EN Suché teplo Vyhovuje 11/23 rras-mctd10_g_cz_100

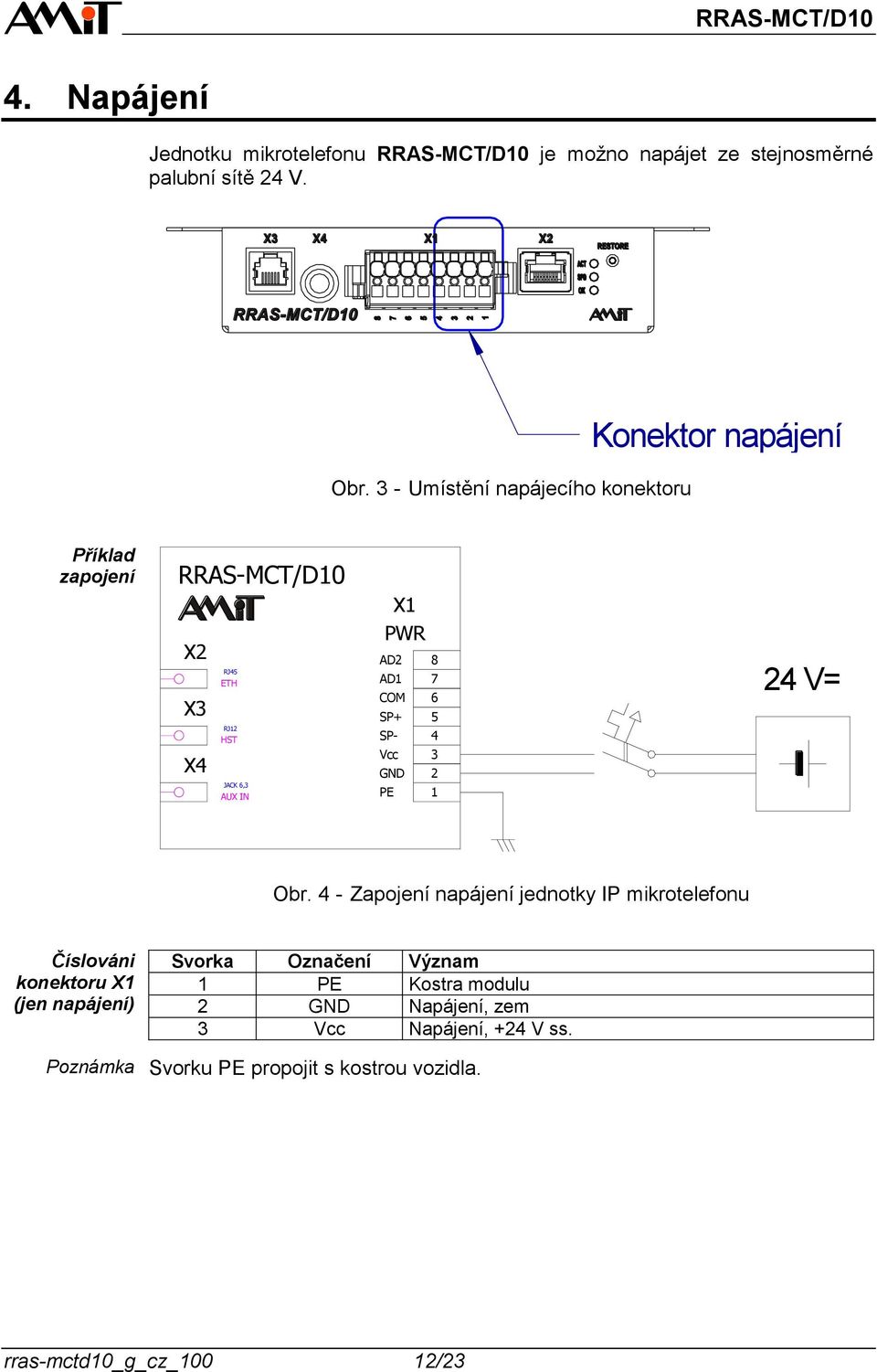

12 4. Napájení Jednotku mikrotelefonu RRAS-MCT/D10 je možno napájet ze stejnosměrné palubní sítě 24 V. Obr. 3 - Umístění napájecího konektoru Konektor napájení Příklad zapojení RRAS-MCT/D10 X1 X2 X3 X4 RJ45 ETH RJ12 HST PWR AD2 8 AD1 7 COM 6 SP+ 5 SP- 4 Vcc 3 GND 2 24 V= JACK 6,3 AUX IN PE 1 Obr. 4 - Zapojení napájení jednotky IP mikrotelefonu Číslováni konektoru X1 (jen napájení) Poznámka Svorka Označení Význam 1 PE Kostra modulu 2 GND Napájení, zem 3 Vcc Napájení, +24 V ss. Svorku PE propojit s kostrou vozidla. rras-mctd10_g_cz_100 12/23

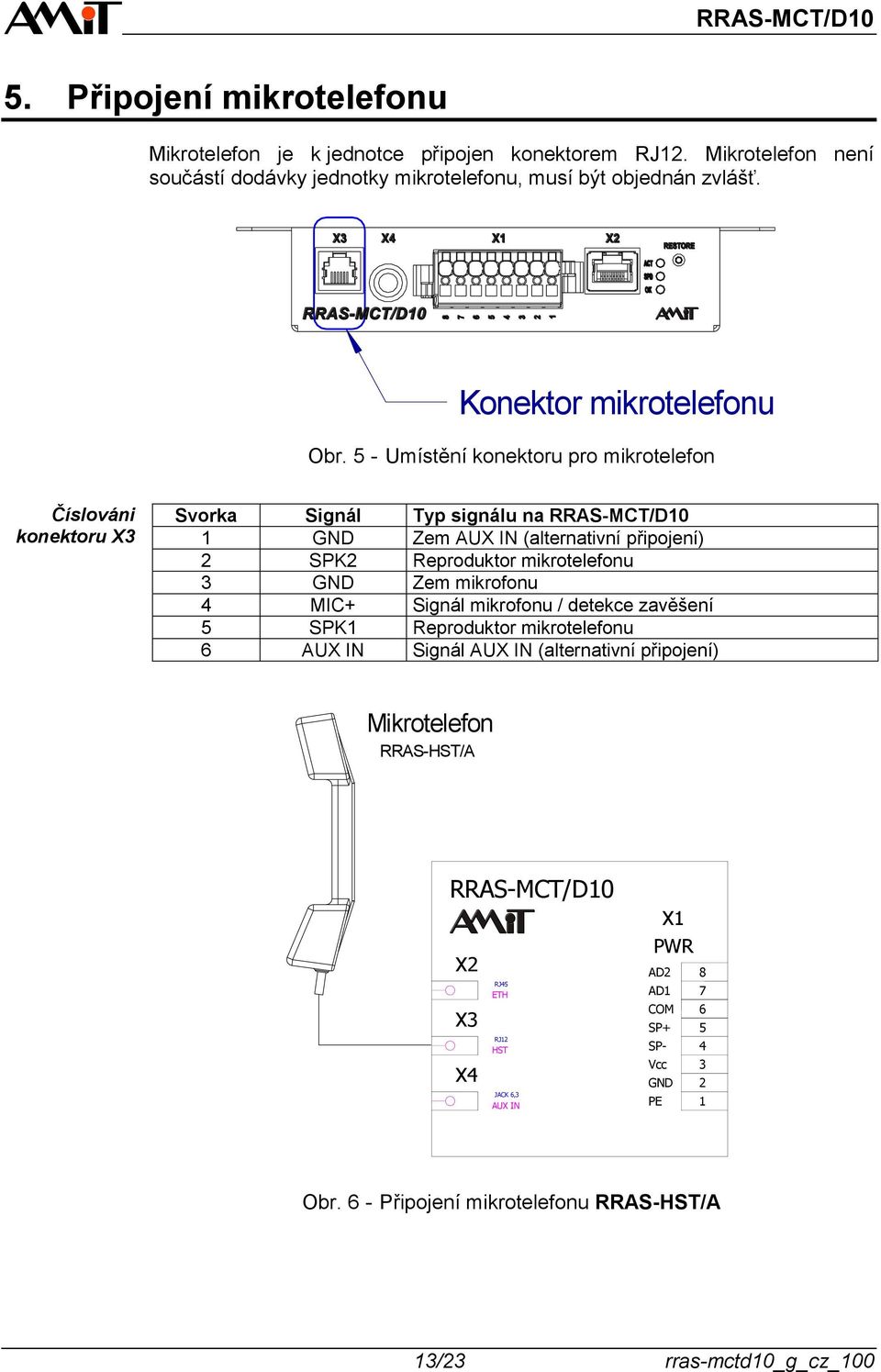

13 5. Připojení mikrotelefonu Mikrotelefon je k jednotce připojen konektorem RJ12. Mikrotelefon není součástí dodávky jednotky mikrotelefonu, musí být objednán zvlášť. Konektor mikrotelefonu Obr. 5 - Umístění konektoru pro mikrotelefon Číslováni konektoru X3 Svorka Signál Typ signálu na RRAS-MCT/D10 1 GND Zem AUX IN (alternativní připojení) 2 SPK2 Reproduktor mikrotelefonu 3 GND Zem mikrofonu 4 MIC+ Signál mikrofonu / detekce zavěšení 5 SPK1 Reproduktor mikrotelefonu 6 AUX IN Signál AUX IN (alternativní připojení) Mikrotelefon RRAS-HST/A RRAS-MCT/D10 X2 X3 X4 RJ45 ETH RJ12 HST JACK 6,3 AUX IN X1 PWR AD2 8 AD1 7 COM 6 SP+ 5 SP- 4 Vcc 3 GND 2 PE 1 Obr. 6 - Připojení mikrotelefonu RRAS-HST/A 13/23 rras-mctd10_g_cz_100

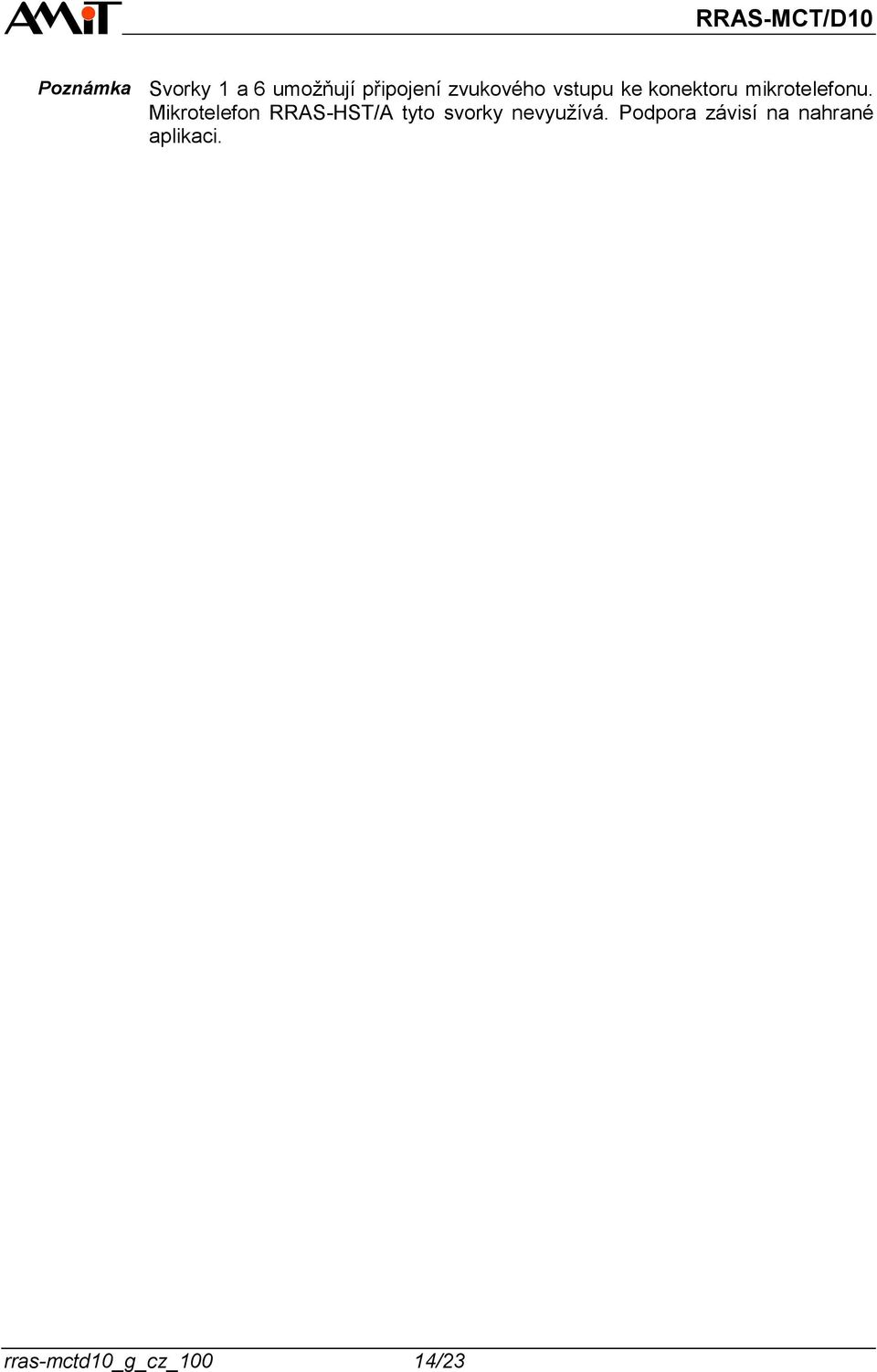

14 Poznámka Svorky 1 a 6 umožňují připojení zvukového vstupu ke konektoru mikrotelefonu. Mikrotelefon RRAS-HST/A tyto svorky nevyužívá. Podpora závisí na nahrané aplikaci. rras-mctd10_g_cz_100 14/23

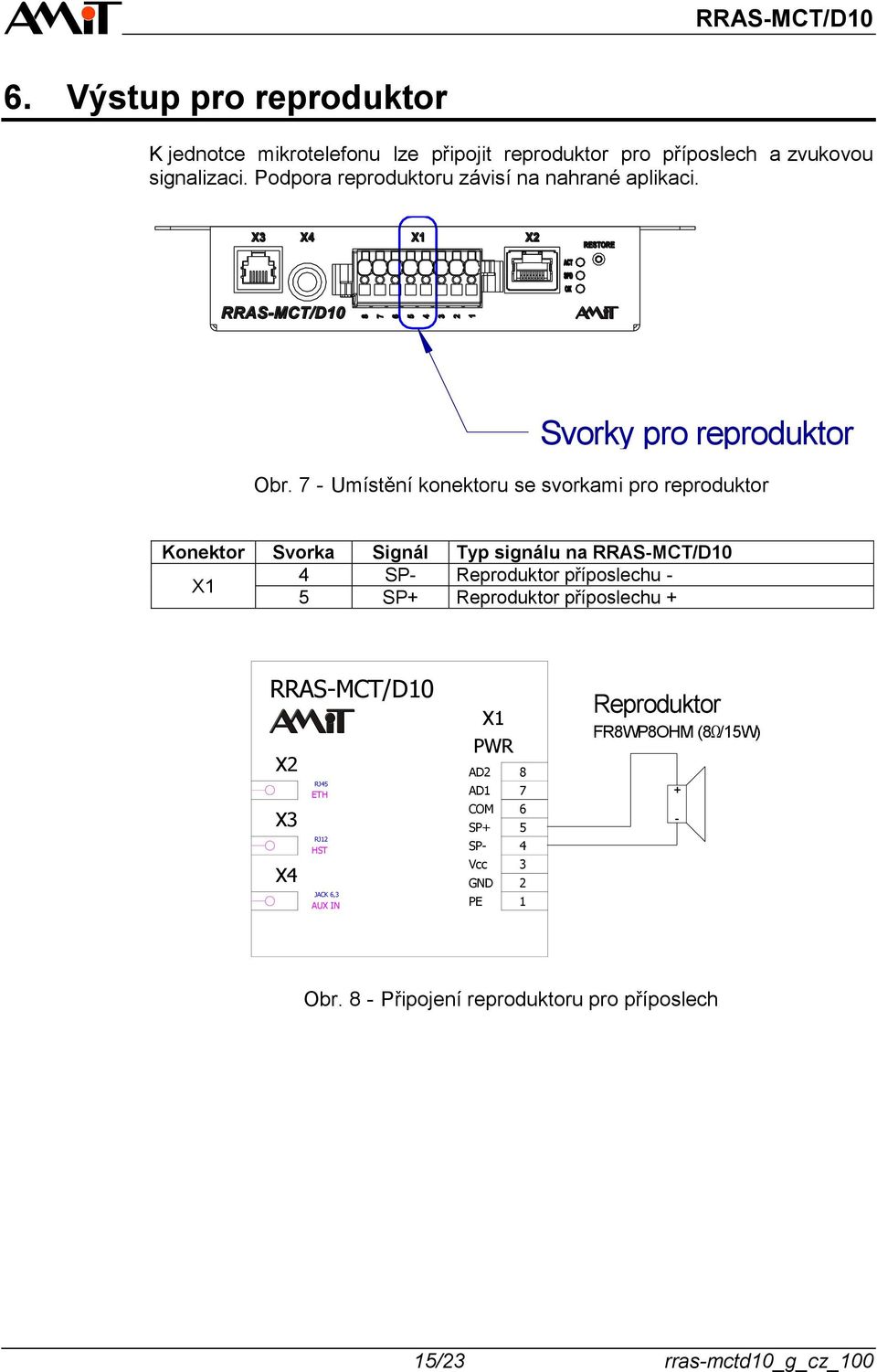

15 6. Výstup pro reproduktor K jednotce mikrotelefonu lze připojit reproduktor pro příposlech a zvukovou signalizaci. Podpora reproduktoru závisí na nahrané aplikaci. Svorky pro reproduktor Obr. 7 - Umístění konektoru se svorkami pro reproduktor Konektor Svorka Signál Typ signálu na RRAS-MCT/D10 4 SP- Reproduktor příposlechu - X1 5 SP+ Reproduktor příposlechu + RRAS-MCT/D10 X2 X3 X4 RJ45 ETH RJ12 HST JACK 6,3 AUX IN X1 PWR AD2 8 AD1 7 COM 6 SP+ 5 SP- 4 Vcc 3 GND 2 PE 1 Reproduktor FR8WP8OHM (8 /15W) + - Obr. 8 - Připojení reproduktoru pro příposlech 15/23 rras-mctd10_g_cz_100
16 7. Zvukový vstup K jednotce mikrotelefonu lze připojit zvukový signál. Podpora tohoto vstupu závisí na nahrané aplikaci. Zvukový vstup Obr. 9 - Umístění konektoru pro zvukový vstup Zvukový signál se připojuje standardním konektorem JACK 6,3 mm, mono. rras-mctd10_g_cz_100 16/23

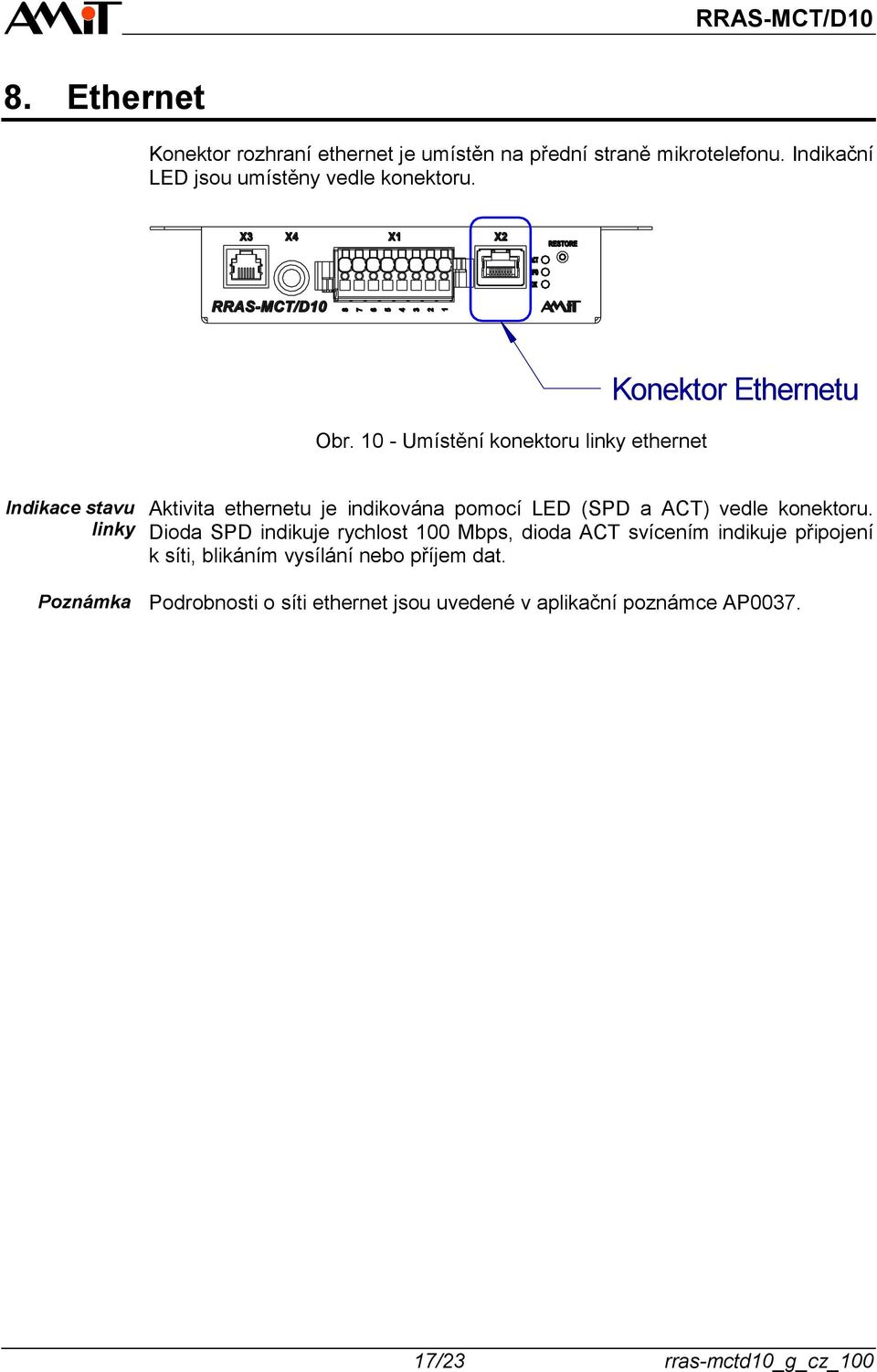

17 8. Ethernet Konektor rozhraní ethernet je umístěn na přední straně mikrotelefonu. Indikační LED jsou umístěny vedle konektoru. Obr Umístění konektoru linky ethernet Konektor Ethernetu Indikace stavu linky Poznámka Aktivita ethernetu je indikována pomocí LED (SPD a ACT) vedle konektoru. Dioda SPD indikuje rychlost 100 Mbps, dioda ACT svícením indikuje připojení k síti, blikáním vysílání nebo příjem dat. Podrobnosti o síti ethernet jsou uvedené v aplikační poznámce AP /23 rras-mctd10_g_cz_100
18 9. Konfigurace 9.1. Nastavení adresy IP adresa jednotky mikrotelefonu se nastavuje adresovacími svorkami na napájecím konektoru. Adresovací svorky Obr Umístění konektoru s adresovacími svorkami Adresování Spojením adresovacích svorek AD1 a AD2 se společnou adresovací svorkou COM se nastaví konkrétní adresa (ofset adresy). Samotná interpretace adresy závisí na použité aplikaci. Konektor Svorka Signál Typ signálu na RRAS-MCT/D10 X1 6 COM Společný adresovací pin 7 AD1 Adresovací pin 1 8 AD2 Adresovací pin 2 Příklad nastavení (projekt 26T) V aplikaci pro projekt 26T je přiřazení IP adres dle následující tabulky. Jednotka se restartuje tak dlouho, dokud nenačte platnou konfiguraci. Signál AD1 Signál AD2 IP adresa - - neplatná konfigurace - COM COM - neplatná konfigurace COM COM rras-mctd10_g_cz_100 18/23

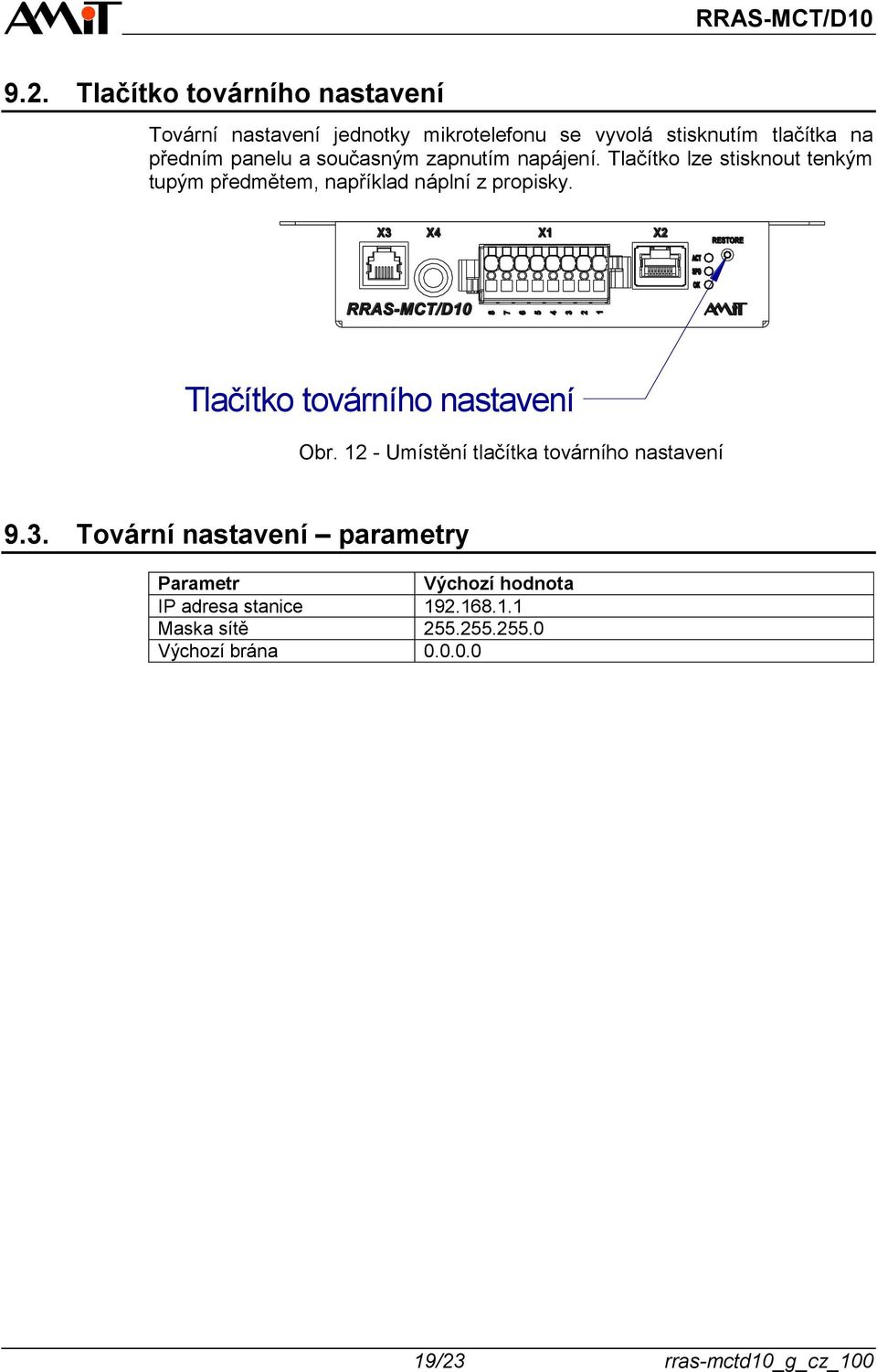

19 9.2. Tlačítko továrního nastavení Tovární nastavení jednotky mikrotelefonu se vyvolá stisknutím tlačítka na předním panelu a současným zapnutím napájení. Tlačítko lze stisknout tenkým tupým předmětem, například náplní z propisky. Tlačítko továrního nastavení Obr Umístění tlačítka továrního nastavení 9.3. Tovární nastavení parametry Parametr Výchozí hodnota IP adresa stanice Maska sítě Výchozí brána /23 rras-mctd10_g_cz_100

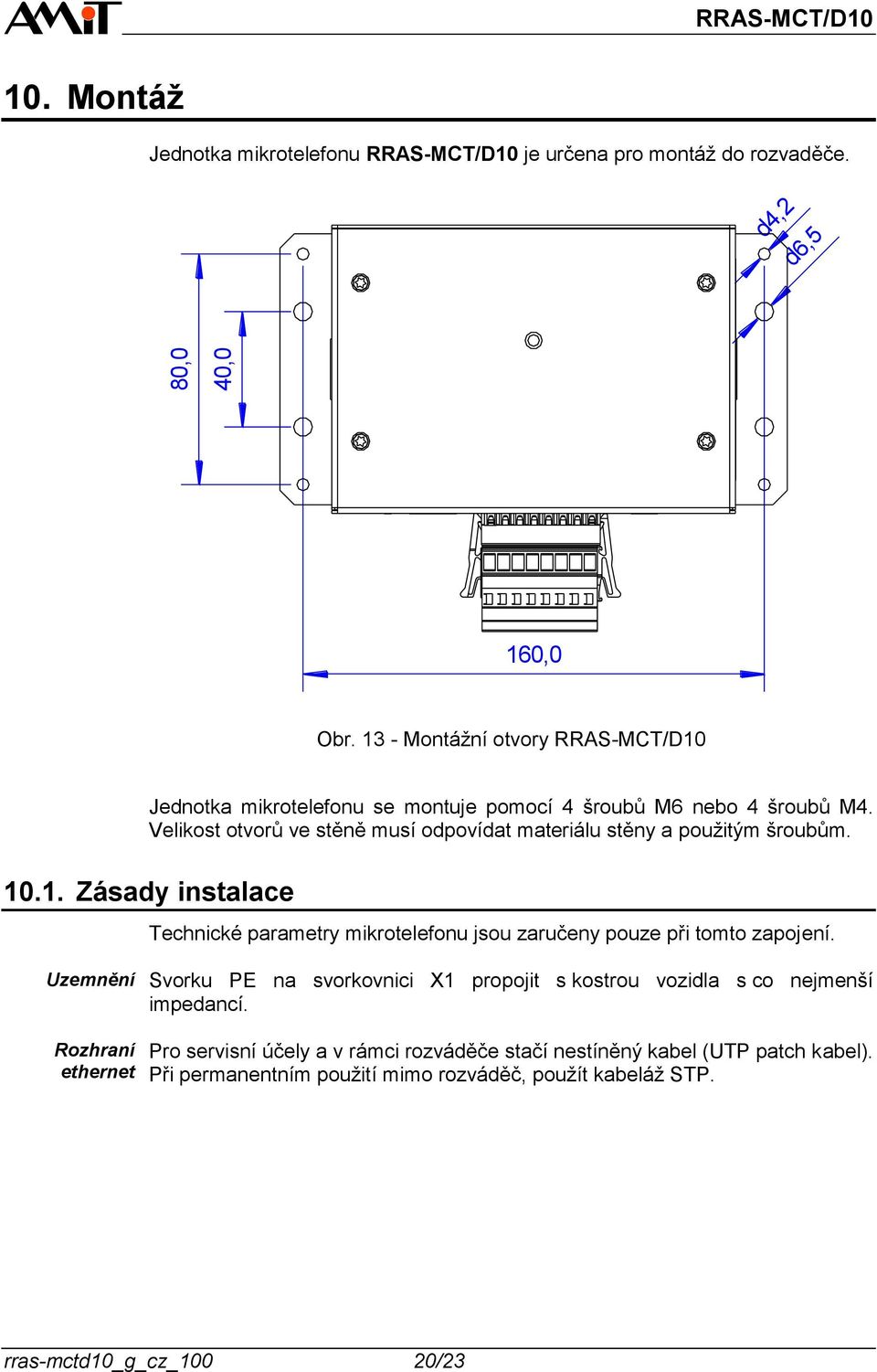

20 80,0 40,0 RRAS-MCT/D Montáž Jednotka mikrotelefonu RRAS-MCT/D10 je určena pro montáž do rozvaděče. d4,2 d6,5 160,0 Obr Montážní otvory RRAS-MCT/D10 Jednotka mikrotelefonu se montuje pomocí 4 šroubů M6 nebo 4 šroubů M4. Velikost otvorů ve stěně musí odpovídat materiálu stěny a použitým šroubům Zásady instalace Technické parametry mikrotelefonu jsou zaručeny pouze při tomto zapojení. Uzemnění Rozhraní ethernet Svorku PE na svorkovnici X1 propojit s kostrou vozidla s co nejmenší impedancí. Pro servisní účely a v rámci rozváděče stačí nestíněný kabel (UTP patch kabel). Při permanentním použití mimo rozváděč, použít kabeláž STP. rras-mctd10_g_cz_100 20/23
21 11. Objednací údaje a kompletace Jednotka mikrotelefonu RRAS-MCT/D10 Komplet, viz kapitola Kompletace Kompletace RRAS-MCT/D10 Díl Množství Jednotka IP mikrotelefonu 1 Protikus napájecího konektoru WAGO Návod na obsluhu 1 Protokol o kusové zkoušce 1 Protokol o zkoušce izolace 1 Záruční list 1 21/23 rras-mctd10_g_cz_100
22 12. Údržba Zařízení nevyžaduje žádnou pravidelnou kontrolu ani údržbu. Čištění Poznámka Podle způsobu použití zařízení je třeba čas od času z něj odstranit prach. Zařízení se čistí ve vypnutém a rozebraném stavu suchým štětcem nebo jemným kartáčem případně vysavačem. Uvedenou údržbu může provádět pouze výrobce nebo pověřená autorizovaná firma! rras-mctd10_g_cz_100 22/23
23 13. Likvidace odpadu Likvidace elektroniky Likvidace zařízení je řízena předpisy o nakládání s elektroodpadem. Zařízení nesmí být likvidováno v běžném komunálním odpadu. Musí být odevzdáno na místech k tomu určených a recyklováno. 23/23 rras-mctd10_g_cz_100
