Multifunkční Modul Čítače Pulsů VM107

Transkript

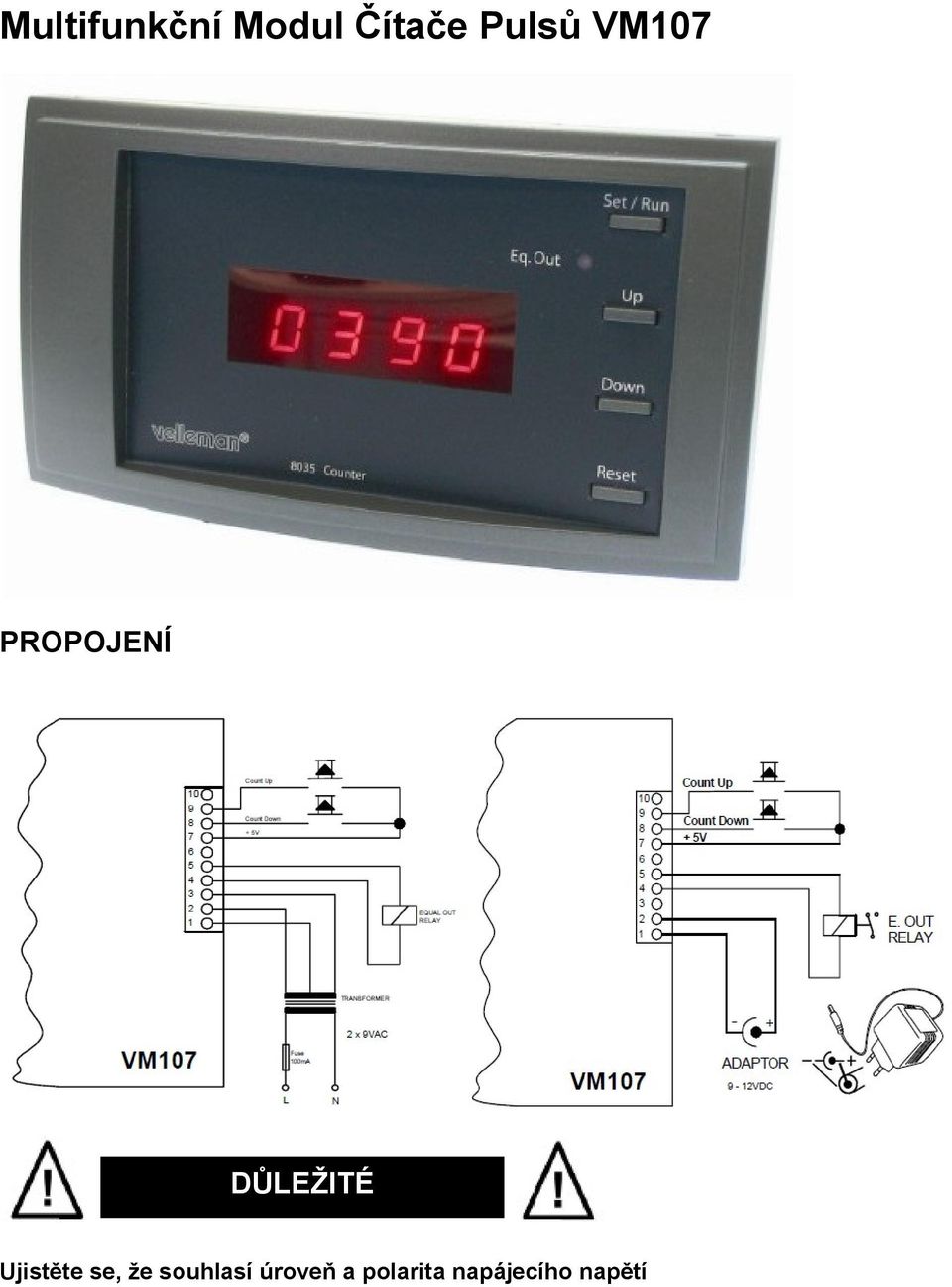

1 Multifunkční Modul Čítače Pulsů VM107 PROPOJENÍ DŮLEŽITÉ Ujistěte se, že souhlasí úroveň a polarita napájecího napětí

2 POPIS OVLÁDACÍCH PRVKŮ 1. Čelní Panel 2. Horní Kryt 3. Tlačítka 4. Deska Plošného Spoje 5. Zadní Kryt 6. Indikace Stavu Výstupu 7. Tlačítko pro Nastavení Pulsů 8. Tlačítko Nahoru 9. Tlačítko Dolů 10. Tlačítko RESET 11. Displej Čítače Děkujeme vám za zakoupení tohoto modulu. Před uvedením tohoto přístroje do provozu si přečtěte velmi pozorně tento uživatelský manuál. Pokud jste zjistili, že přístroj byl během přepravy nějak poškozen, rozhodně jej nezapojujte ani nepoužívejte a ihned kontaktujte vašeho prodejce. SPECIFIKACE & VLASTNOSTI Vlastnosti Přístroj je vhodný pro počítání počtu průchodu osob, počet součástí prošlých výrobním procesem, počítání skoré apod. Umí přičítat i odčítat. Počítá vstupní pulsy buď pomocí připojeného tlačítka, nebo pomocí externího snímače. Mód Zobrazení: Normální nebo jako hodiny (hh:mm nebo mm:ss) Zabudovaný oscilátor umožňuje časová měření Možnost naprogramování přednastavené hodnoty a zobrazení na výstupu. Vnitřní diagnostika při zapnutí napájení.

3 Specifikace Vstupní napětí čítače: 3-12V DC (možno zvolit normální běžný kontakt) EQUAL Výstup: 5V DC / max 50Ma Maximální Rychlost Načítání: 200/sek (2/sek s prodlouženým zotavením) Maximální hodnota Pulsů 4 čísla (9999, 23h/59m / 59m59s) Napájení: 9-12V DC nebo 2 x 9V AC / 300mA Spotřeba: 150mA max Rozměry: 165 x 90 x 35mm(6,5 x 3,5 x 1,4 ) Možnost modifikace a grafické úpravy je vyhrazena výrobci. Záruka Na všechny součástky a konstrukční prvky tohoto výrobku poskytujeme záruku po dobu dvou let od data prodeje. Záruka může být uznána pouze v případě předložení originálního prodejního dokladu. Odpovědnost společnosti Velleman se vztahuje pouze na opravu poškozených nebo nefunkčních částí, popřípadě jejich výměnu za nové. Dodatečné náklady za dopravu nebo montáž či demontáž výrobku nemohou být předmětem nároku na proplacení. Společnost Velleman rovněž není odpovědná za případná poškození jiných výrobků z důvodu nesprávné funkce tohoto výrobku. Opravy, na které se vztahuje záruka, mohou být provedeny pouze po předložení platného prodejního dokladu. Po ukončení všech propojení a zapnutí napájecího napětí se rozsvítí čtyři LED a modul zobrazí hodnotu 107. Následně se zobrazí toto hlášení: rx.xx TEST GOOD Číslo Verze Provádění vnitřního testu Všechny vnitřní části pracují Pokud dojde během self-testu k vyhodnocení poruch, objeví se kód hlášení o poruše. Pokud je zobrazeno GOOD, jednotka je připravena k použití.

4 Kód Chyby Err.2 Err.2 Err.4 Err.5 Err.6 Popis Chyby v sekci kláves zadávání hodnot Přepínače jsou v nesprávných pozicích DIP Přepínače Vstup A a Vstup B jsou současně aktivní Vstup A je aktivní během provádění self-testu nebo je nefunkční Vstup B je aktivní během provádění self-testu nebo je nefunkční Chyby 5 & 6 se mohou objevit, pokud během provádění self-testu jsou na tyto vstupy přiváděny pulsy načítání. Chyba může být odstraněna použitím tlačítka RESET. Pulsy načítání mohou být přivedeny do jednotky dvěma způsoby: 1. +3V až 12V pulsy v zhledem k zemnímu potenciálu. 2. Použijte výstup 5V DC pro tlačítko nebo pro relé kontakty. Relé pak může být napájeno a spínáno z externího zdroje napětí. Stiskem tlačítka RESET rychle vynulujete čítač do hodnoty Stiskem tlačítka UP (nahoru) můžete zvýšit aktuální hodnotu o jeden puls. Stiskem tlačítka DOWN (dolů) můžete snížit aktuální hodnotu o jeden puls. Nastavení přednastavené hodnoty: Čítač pulsů umožňuje přednastavit určitou hodnotu. Následně při načítání pulsů, pokud dojde ke shodě, aktivuje se výstup čítače pulsů (Equal OUT). Stiskněte tlačítko Set/Run (krátce se zobrazí set) Stiskněte UP nebo DOWN pro nastavení požadované hodnoty. Stiskněte Set/Run pro uložení nastavené hodnoty. Nastavení Čítače Pulsů: Čítač pulsů může pracovat buď v desítkové soustavě, nebo šedesátkové. Při přepnutí do šedesátkového modulu se aktivuje vnitřní oscilátor pro časová měření. 1. Nastavení Čítače Pulsů FUNKCE DIP Přepínač OFF ON Desítkový Čítač 1 Modul 60: hh:mm (23.59) 2 1 Modul 60: mm:ss (59.59) 1 & 2 2. Nastavení Prodlevy Normální prodleva 3 Dlouhá prodleva 3 3. Nastavení vstupu Externí pulsy 4 Interní oscilátor 4 Při změně nastavení kteréhokoliv DIP spínač se vymaže právě zobrazená hodnota a také přednastavená hodnota v paměti čítače pulsů.
