RGB ovladač VM146. Před použitím přístroje si pečlivě přečtěte tento manuál!

Transkript

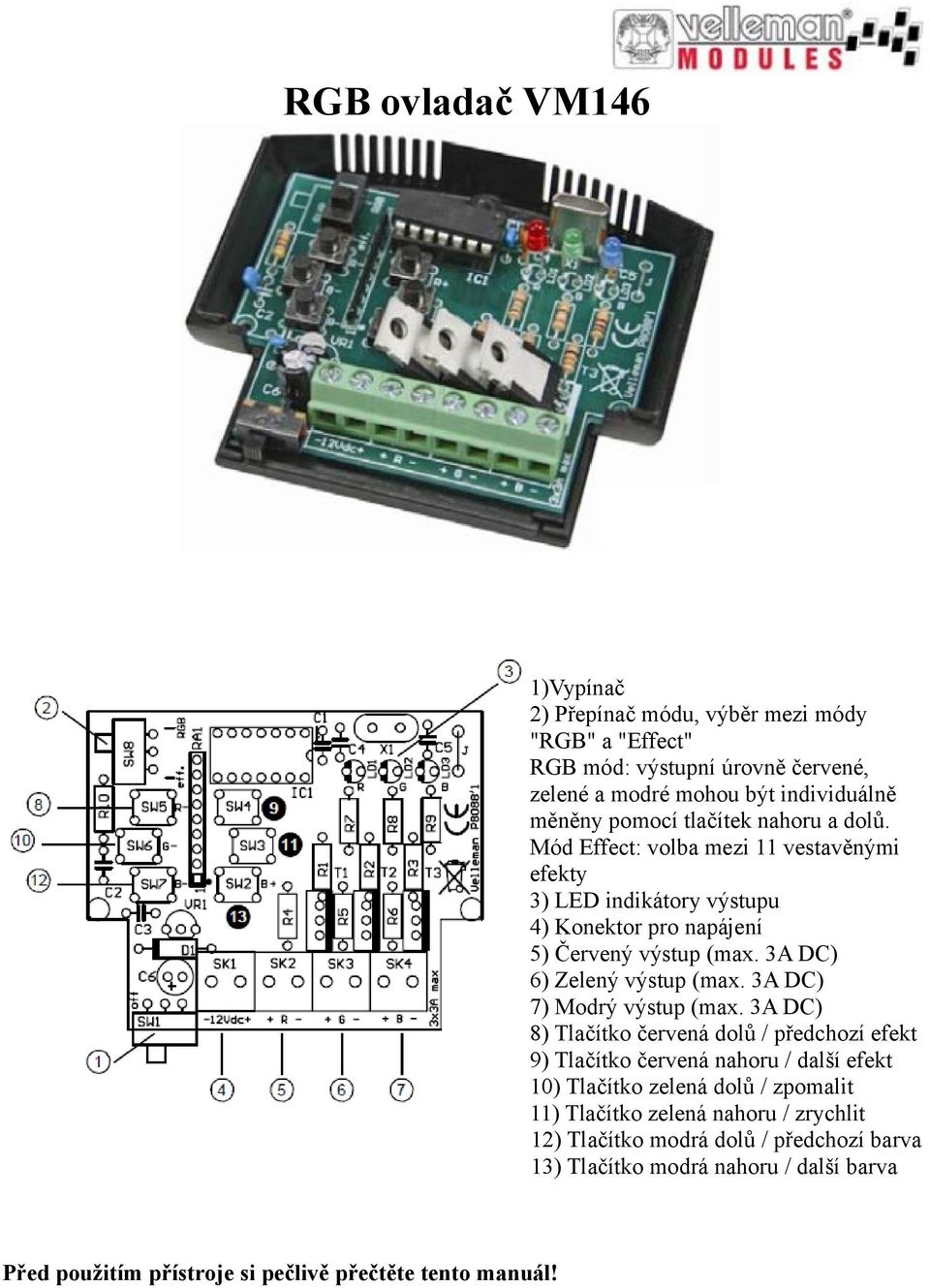

1 RGB ovladač VM146 1)Vypínač 2) Přepínač módu, výběr mezi módy "RGB" a "Effect" RGB mód: výstupní úrovně červené, zelené a modré mohou být individuálně měněny pomocí tlačítek nahoru a dolů. Mód Effect: volba mezi 11 vestavěnými efekty 3) LED indikátory výstupu 4) Konektor pro napájení 5) Červený výstup (max. 3A DC) 6) Zelený výstup (max. 3A DC) 7) Modrý výstup (max. 3A DC) 8) Tlačítko červená dolů / předchozí efekt 9) Tlačítko červená nahoru / další efekt 10) Tlačítko zelená dolů / zpomalit 11) Tlačítko zelená nahoru / zrychlit 12) Tlačítko modrá dolů / předchozí barva 13) Tlačítko modrá nahoru / další barva Před použitím přístroje si pečlivě přečtěte tento manuál!

2 Specifikace a vlastnosti Ideální pro použití k LED páskami, např. RGB LED (LDB1-HS3027AC) Vlastnosti: - Vhodné jak pro normální žárovky, tak pro LED. - Zvyšování a snižování úrovně pro každý výstup. - Mnoho efektů přechodu. Okamžitých (strobo) nebo pomalých (efekt ohně, pomalá změna). - Široké rozpětí nastavení rychlosti efektů. - Hi power výstupy MOSFET. - Paměť pro posledně vybrané efekty a rychlost. - Snadný výběr efektů. - Vhodné pro RGB pásky s běžnou anodou. Specifikace: úrovní intenzity na kanál. - Výstupní napětí: stejné jako vstupní napětí. - Možný limit proudu (je potřeba rezistor na desce) - Frekvence LED PWN: 82Hz. - Napájení: max VDC / 9A max. - Rozměry: zhruba 80 x 70 x 23 mm Propojení Normální nebo halogenové žárovky: Propojte žárovku s výstupem červené, zelené nebo modré. Polarita není důležitá. Maximálně 3A na kanál (36W@12V). LED pásek s běžnou anodou (+): Propojte běžnou anodu k (+) napájení 12VDC. Propojte katodu (-) každé barvy k (-) červené, zelené nebo modré na VM8088. Maximální spotřeba je 3A na kanál. LED

3 LED vyžadují sérii rezistorů (R4, R5 nebo R6). Zjistěte pokles napětí v LED (viz datasheet od výrobce). Odhad: červená: 1,7V, zelená: 2V, modrá: 3...4V. Poté zjistěte vyžadovaný proud LED. *(volitelné) Příklad: červená LED, pokles 1,7V, požadovaný proud: 20mA. Propočet odporu: (12V-1,7V) / = 515 ohmů (vyberte nejbližší hodnotu, např. 560 ohmů). Propočet síly rezistoru: (12V-1,7V) x (12V-1,7V) / 560 = 0,19W (vyberte rezistor 0,25W).

4 Použití RGB mód (přepínač módu na pozici "RGB") Tento mód vám umožňuje navolit požadovanou barvu pomocí nastavení úrovně každého kanálu. (8) Úroveň červené nahoru (9) Úroveň červené dolů (10) Úroveň zelené nahoru (11) Úroveň zelené dolů (12) Úroveň modré nahoru (13) Úroveň modré dolů Paměť: Jakmile složíte dohromady požadovanou barvu, můžete ji uložit do paměti pomocí přepnutí přepínače módu na "eff". Příště, když zapnete ovladač s přepínačen nastaveným na "RGB", přepne se na vámi vytvořenou barvu. Mód Effect (přepínač módu SW8 na pozici "eff") Tento mód vám umožňuje vybrat jeden z 11 možných efektů pomocí tlačítek (8) a (9). Efekt č. Efekt Popis 1 Statické barvy Vyberte tlačítky (12) a (13) statickou barvu. Barvy: červená - zelená - červená/zelená - modrá - červená/modrá - zelená/ modrá - červená/zelená/modrá 2 Sekvence barev Stejně jako výše, ale automatická sekvence 3 Sekvence základních barev Sekvence červená - zelená - modrá 4 Prolínání barev Prolínání červená-zelená-modrá-červená 5 Efekt plamenů 3 nezávislé simulace plamenů 6 Strobo 3 blikající výstupy s 50 % střídy 7 Náhodné barvy Nahodné barvy, rychlý přechod 8 Náhodné barvy Nahodné barvy, pomalý přechod 9 Náhodné záblesky Náhodné barvy, okamžitý přecho 0 -> 100 % -> 0 10 Noční světlo Všechny kanály 100 %, další, pomalé vypnutí kanálů, nakonec modrá zůstane na 10 %. 11 Semafor Sekvence zelená, modrá, červená, zelená. Modrý výstup použit namísto žlutého světla. Efekty 2 až 11 mají nastavitelnou rychlost. Stiskněte (11) pro zvýšení a (10) pro snížení rychlosti. Paměť: Jakmile vyberete efekt a požadovanou rychlost, můžete toto uložit v paměti přepnutím módu na "RGB". Příště, až zapnete ovladač s přepínačem přepnutým na "eff", přepne se na vámi vybraný efekt.

5 Všechny opravy by měly být prováděny kvalifikovaným technikem. Neinstalujte modul na místa, se stojatou nebo tekoucí vodou nebo přílišnou vlhkostí. Používejte pouze uvnitř! Bezpečnostní instrukce - Zacházejte s modulem opatrně. Pokud jej upustíte, můžete poškodit vnitřní obvody. - Nikdy nepřekračujte hodnoty ochranných limitů ze specifikací. - Bezpečnostní požadavky se můžou lišit. V případě dotazů kontaktujte své místní úřady. - Před použitím zařízení se pečlivě seznamte s jedno nastaveními a indikacemi. - Moduly Velleman nejsou určeny pro použití jako součást systémů podpory života nebo systémů, které mohou vytvářet jakékoliv rizikové situace.
