1 KATALOG RADEX Poland Sp. z o.o. Sp. K. ul. Komunalna 2, Iława, tel , Fax , biuro@okdoors.pl Tento katalog není nabídkou v porozumění práva a má pouze informační charakter. Výrobce si ponechává právo na konstrukční a jiné změny. POZOR: vzhledem k tisku se mohou lišit barvy od skutečných. Je potřeba spoléhat na barevné provedení ve vzorníku u distributorů. 2 Vydání I/2019 3

2 OBSAH O nas RADEX Poland Sp. z o.o. Sp. K., majitel značky O.K.DOORS, je předním výrobcem a dovozcem. Společnost byla založena v roce 1986 v Iławě, malebném městečku ve warminsko-mazurském vojvodství. Díky efektivnímu řízení a neustálým investicím se společnost rychle stala významným výrobcem a schodů na evropském trhu. RADEX je v současné době dynamicky se rozvíjející společností ve svém oboru. Naše výrobky se nacházejí v největších maloobchodních řetězcích v Polsku a mnoha dalších evropských zemích. Naše výrobky mají osvědčení a hygienickou certifikaci, kterou provádí akreditované instituce. Dovolte, abychom vás seznámili s naší nabídkou. DVEŘE OKDOORS...2 System 50H - informace... 2 MOCCA, RA08, RA08-01, RA08-02, RA System 50W - informace... 6 RA13, RA13-02, RA40, RA System P45 - informace...10 TORINO, ELBA, LAZIO, FLORENCJA, BERGAMO, ROMA, BOLONIA, GILGIO...13 System 70W - informace...14 UNO, DUO...17 DVEŘE informace...20 ARTE, ARTE LINE...24 ARTE ARC, ARTE II LINE...25 VERTE, VERTE II, VERTE III...26 VERTE ARC, VERTE TRATTO, VERTE ELISSE LINE, 4 LINE TRATTO, 4 LINE QUATTRO LINE VERTE, 4 LINE VERTE ARC...29 SQUARE, SQUARE I...30 SQUARE II, SQUARE III, SQUARE ARC...31 AZZURO, AZZURO I...32 AZZURO II, AZZURO III...33 DVEŘE PRIME PRIME 55 - informace...36 KYPROS, LINEA, SPARTA...40 APOLLO v.1, APOLLO v APOLLO, STARS...42 JUVENTUS, IVORY...43 RONIN, KARAT...44 CERES...45 HERMES...46 KRONOS...47 DVEŘE 55RT...48 DVEŘE 55RT - informace...50 DVEŘE 55RT...53 DVEŘE SOLID SOLID 68 - informace...56 SOLID 68 PN, SOLID 68 4P...60 SOLID 68 I...61 SOLID 68 II...62 SOLID 68 III...63 SOLID 68 IV...64 SOLID 68 V...65 SOLID 68 VI...66 SOLID 68 VII...67 DVEŘE TECHNICZNE...68 OKDOORS TECHNIK- informace...70 RT01, RT02 UNI

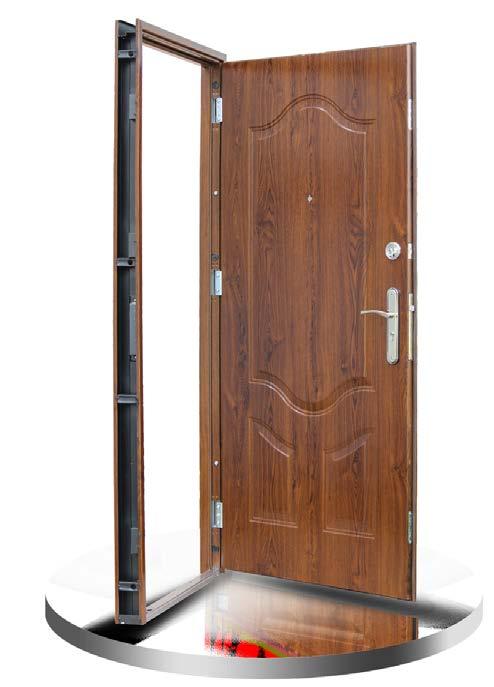

3 VNITŘNÍ SYSTEM 50H STANDARTNÍ VYBAVENÍ SYSTEM 50H POPIS KOLEKCE Zámkové kapsa v horní části Západky zámku Dveře o síle 50 mm jsou vyrobeny ze speciáně lakovaného ocelového plechu, který věrně imituje stukturu dřeva. Výplň je papírová voština. Dveře mají jeden centrální zámek s devíti západkami, dodatkový denní zámek a čtyři regulovatelné závěsy. Ve ch jsou dvě nezávislá těsnění, jak na křídle tak v zárubni a prahu. V kompletu s dveřmi se dodává i sada kování (klika/klika, vložka s 5 ti klíči, montážní kotvy, záslepky). Dveře jsou dostupné v těchto barvách: mahagon (00), mahagon mat (01), bílá (02), zlatý dub (03), mocca (04). Těsnění s zárubni Kukátko 50 mm SÍLA KŘÍDLA 2,6 W/(m 2 K) KOEFICIENT PROSTUPNOSTI TEPLA Zámkové kapsa Hlavní zámek a kování Kování hlavního zámku 4 závěsy, poloměr otevírání 90 Zámkové kapsa Západky zámku Zámkové kapsa v prahu Práh z nerezového plechu s těsněním 2 3

4 TECHNICKÉ INFORMACE SYSTEM 50H SYSTEM 50H DVEŘE SYSTEM 50H ROZMĚRY DVEŘÍ SYSTEM 50H Rozměry [mm] Výška Šířka Síla Požadované rozměry otvorů pro montáž [mm] W 1 S 2 S 1 W 2 W 3 S 3 G Wo So RA08 RA08-01 DVEŘE MOCCA Pohled z hora Pohled z boku podlaha ŘEZ DVEŘMI A Výplň - papírová voština B Těsnění s zárubni C Zárubeň D Práh z nerezového plechu s těsněním E Lakovaný ocelový plech technologie Heattransfer B SADA KOVÁNÍ V KOMPLETU E C RA08-02 RA08-03 A D SPECIFIKACE: z Vnější rozměr: 2050x950 z Síla plechu: (zárubeň/křídlo) - 1,2 mm / 0,5 mm z Síla : 50 mm z Materiál: ocelový lakovaný plech z Výplň: papírová voština z Zámek: centrální s devíti západkami z Závěsy: čtyři závěsy, poloměr otevírání 90 z Těsnění: hlavní v zárubni a prahu dodatková ve falci po celém obvodu z Kukátko: zamontováno ve ch z Barvy: RA08 - mahagon (00), RA mahagon mat (01), RA bílá (02), RA zlatý dub (03), Mocca (04) z Kování: v kompletu / ceně (vložka a kliky) - typ 50H 4 5

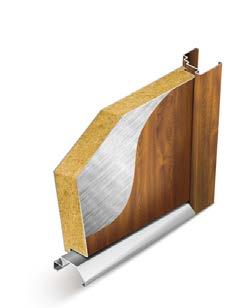

5 SYSTEM 50W STANDARTNÍ VYBAVENÍ SYSTEM 50W POPIS KOLEKCE Těsnění s zárubni Kukátko Dveře o síle 50 mm jsou vyrobeny z ocelového plechu pokryté strukturovanou fólií s ÚV Filtrem, která věrně imituje stukturu dřeva. Výplň je minerální vlna. Dveře mají jeden centrální zámek s devíti západkami, dodatkový denní zámek, nezavislým čtyř bodovým horním zámkem a čtyři regulovatelné závěsy. Ve ch jsou dvě nezávislá těsnění, jak na křídle tak v zárubni a prahu. V kompletu s dveřmi se dodává i sada kování (klika/klika, dvě vložky s 5 ti klíči každá, montážní kotvy, záslepky). Dveře jsou dostupné v těchto barvách: bílá (08), zlatý dub (05), tmavý ořech (06), tmavý mahagon (07). Zámkové kapsa horní Horní západky 55 mm SÍLA KŘÍDLA 1,5 W/(m 2 K) KOEFICIENT PROSTUPNOSTI TEPLA 29 db AKUSTICKÁ IZOLACE 50 mm SÍLA KŘÍDLA 1,9 W/(m 2 K) KOEFICIENT PROSTUPNOSTI TEPLA Zámkové kapsa Horní zámek Kování hlavního zámku Hlavní zámek a kování Zámkové kapsa dolní 4 závěsy, poloměr otevírání 90 Práh z nerezového plechu s těsněním Dolní západky 6 7

6 TECHNICKÉ INFORMACE SYSTEM 50W SYSTEM 50W SYSTEM 50W SYSTEM 50W ROZMĚRY DVEŘÍ Rozměry [mm] Výška Šířka Síla Požadované rozměry otvorů pro montáž [mm] W 1 S 2 S 1 W 2 W 3 S 3 G Wo So RA41 RA40 Pohled z hora Pohled z boku podlaha ŘEZ DVEŘMI A Výplň - minerální vlna B Těsnění s zárubni C Zárubeň D Práh z nerezového plechu s těsněním E Ocelový plech pokrytý PVC fólií s UV filtrem B SADA KOVÁNÍ V KOMPLETU E C RA13 RA13-02 A D SPECIFIKACE: z Vnější rozměr: 2050x950 z Síla plechu: (zárubeň/křídlo) - 1,2 mm / 0,6 mm z Síla : 50 mm z Materiál: ocelový plech pokrytý šturkturovanou fólií s UV Filtrem z Výplň: minerální vlna z Zámek: centrální s devíti západkami z Závěsy: čtyři závěsy, poloměr otevírání 90 z Těsnění: hlavní v zárubni a prahu, dodatková na křídle po celém obdovu z Kukátko: zamontováno ve ch z Barvy: bílá (08), zlatý dub (05), tmavý ořech (06), tmavý mahagon (07). z Kování: v kompletu / ceně (vložka a kliky) - typ 50H 8 9

7 SYSTEM P45 STANDARTNÍ VYBAVENÍ SYSTEM P45 POPIS KOLEKCE Zámkové kapsa Kukátko Dveře o síle 45 mm jsou vyrobeny z ocelového plechu pokryté strukturovanou fólií s ÚV Filtrem, která věrně imituje stukturu dřeva. Výplň je polyuretanová pěna. Dveře mají jeden centrální zámek s devíti západkami, dodatkový denní zámek, horním jednobodovým zámkem a tři regulovatelné závěsy. Ve ch jsou dvě nezávislá těsnění, jak na křídle tak v zárubni a prahu. V kompletu s dveřmi se dodává i sada kování (klika/klika, vložka s 5 ti klíči a horní rozeta, montážní kotvy, záslepky). Dveře jsou dostupné v těchto barvách: zlatý dub (09). Zámkové kapsa Západky zámku 45 mm SÍLA KŘÍDLA 1,9 W/(m 2 K) KOEFICIENT PROSTUPNOSTI TEPLA Zámkové kapsa Rozeta horního dodatkového zámku 2 trny proti vypáčení Západky dodatkového zámku, rozeta s motýlkem Kování hlavního zámku Hlavní zámek a kování Zámkové kapsa 3 závěsy: poloměr otevírání

8 SYSTEM P45 SYSTEM P45 SYSTEM P45 ROZMĚRY DVEŘÍ Rozměry [mm] Výška Šířka Síla Požadované rozměry otvorů pro montáž [mm] W 1 S 2 S 1 W 2 W 3 S 3 G Wo So TORINO ELBA SYSTEM P45 LAZIO Pohled z hora Pohled z boku podlaha ŘEZ DVEŘMI A Výplň- polyuretanová pěna B Těsnění s zárubni C Zárubeň D Práh z nerezového plechu s těsněním E Ocelový plech pokrytý PVC fólií s UV filtrem B SADA KOVÁNÍ V KOMPLETU FLORENCJA BERGAMO A E C ROMA SPECIFIKACE: D BOLONIA GILGIO z Vnější rozměr: 2050x970 z Síla plechu: (zárubeň/křídlo) - 1,2 mm / 0,6 mm z Síla : 45 mm z Materiál: ocelový plech pokrytý šturkturovanou fólií s UV filtrem z Výplň: polyuretanová pěna z Zámek: centrální s devíti západkami z Závěsy: čtyři závěsy, poloměr otevírání 90 z Těsnění: hlavní v zárubni a prahu, dodatkové na křídle po celém obdovu z Kukátko: zamontováno ve ch z Barvy: Zlatý dub (09) z Kování: v kompletu / ceně (vložka a kliky) - typ P

9 SYSTEM 70W STANDARTNÍ VYBAVENÍ SYSTEM 70W POPIS KOLEKCE Dveře o síle 70 mm jsou jsou vyrobeny ze speciálně lakovaného ocelového plechu s ÚV Filtrem, který věrně imituje stukturu dřeva. Výplň je minerállní vlna. Dveře mají dva nezávislé tříbodové zámky a čtyři regulovatelné závěsy. Ve ch jsou dvě nezávislá těsnění, jak na křídle tak v zárubni a prahu. V kompletu s dveřmi se dodává i sada kování (klika/klika, dvě vložky s 5 ti klíči každá, montážní kotvy, záslepky). Dveře jsou dostupné v těchto barvách: stříbrno bílá (010), mocca (04). Těsnění s zárubni Kukátko Zámkové kapsa Rozeta horního dodatkového zámku 70 mm SÍLA KŘÍDLA 1,3 W/(m 2 K) KOEFICIENT PROSTUPNOSTI TEPLA 29 db AKUSTICKÁ IZOLACE Kování hlavního zámku Západky dodatkového zámku, rozeta s motýlkem 6 záslepek na montážní otvory Hlavní zámek a kování Práh z nerezového plechu s těsněním 4 závěsy, poloměr otevírání

10 SYSTEM 70W SYSTEM 70W SYSTEM 70W SYSTEM 70W ROZMĚRY DVEŘÍ Rozměry [mm] Výška Šířka Síla Požadované rozměry otvorů pro montáž [mm] W 1 S 2 S 1 W 2 W 3 S 3 G Wo So DVEŘE UNO DVEŘE DUO Pohled z hora Pohled z boku podlaha ŘEZ DVEŘMI A Výplň - minerální vlna B Těsnění s zárubni C Zárubeň D Práh z nerezového plechu s těsněním E Lakovaný ocelový plech s ÚV Filtrem B SADA KOVÁNÍ V KOMPLETU A E C D SPECIFIKACE: z Vnější rozměr: 2050x970 z Síla plechu: (zárubeň/křídlo) - 1,2 mm / 0,6 mm z Síla : 70 mm z Materiál: ocelový plech pokrytý šturkturovanou fólií s UV Filtrem z Výplň: minerální vlna z Zámek: dva nezávislé, tříbodové z Závěsy: čtyři závěsy, poloměr otevírání 90 z Těsnění: hlavní v zárubni a prahu, dodatková na křídle po celém obdovu z Kukátko: zamontováno ve ch z Barvy: stříbrno bílá (010), mocca (04) z Kování: v kompletu / ceně (vložka a kliky) - typ 70W 16 17

11 18 19

12 STANDARTNÍ VYBAVENÍ POPIS KOLEKCE Patentovaný systém uchycení Těsnění ve ch Dveře o síle 55 mm jsou jsou vyrobeny z ocelového plechu ze struktorovanou folií s ÚV Filtrem, který věrně imituje stukturu dřeva. Výplň je polystyren. Dveře mají dva nezávsilé tříbodové zámky a tři regulovatelné závěsy a západky proti vypáčení. Ve ch jsou dvě nezávislá těsnění, jak na křídle tak v zárubni a prahu. V kompletu s dveřmi se dodává i sada kování (klika, dvě vložky v systému jednoho klíče s 10 ti klíči, montážní kotvy, záslepky). * Dveře jsou dostupné v těchto barvách: zlatý dub (TZD1), tmavý ořech (TCO2), antracit (TA3), bílá (TB4). Zámkové kapsa Dodatkový 3 bodový zámek * týká se sytému TRO, systém TR5 neobsahuje komplet kování 55 mm SÍLA KŘÍDLA 1,5 W/(m 2 K) KOEFICIENT PROSTUPNOSTI TEPLA 29 db AKUSTICKÁ IZOLACE Regulace přítlaku zámku Vložky v systému jednoho klíče Kování hlavního zámku Hlavní tří bodový zámek Těsnění v prahu i zárubni 3 západky proti vypáčení Práh z nerezového plechu 3 vnitřní trojdílné závěsy 20 21

13 TECHNICKÉ INFORMACE TECHNICKÉ INFORMACE ROZMĚRY DVEŘÍ Rozměry [mm] Výška Šířka Síla Požadované rozměry otvorů pro montáž [mm] W 1 S 2 S 1 W 2 W 3 S 3 G Wo So SADA KOVÁNÍ V KOMPLETU* KOMPLET KOVÁNÍ S KOULÍ Pohled z boku Pohled z hora podlaha * jen pro systém TRO ŘEZ DVEŘMI A Termoizolační výplň - polystyren B Dřevěný rám C Těsnění s zárubni D Zárubeň B F C PATENTOVANÁ ZÁRUBEŇ BARVY E Práh z nerezového plechu s těsněním F Těsnění v křídle G Ocelový plech pokrytý PVC fólií s UV Filtrem D zlatý dub (TZD1) tmavý ořech (TCO2) antracit (TA3) bílá (TB4) A G ZASKLENÍ RÁMEČKY Patentovaný systém uchycení. E Vyznačují se snadnou instalací a spolehlivosti sestavené konstrukce. inox-nerez black mat SPECIFIKACE: z Vnější rozměr: 2070x900/1000 z Síla plechu: (zárubeň/křídlo) - 1,2 mm / 0,6 mm z Síla : 55 mm z Materiál: ocelový plech pokrytý šturkturovanou fólií s UV Filtrem z Výplň: polystyren z Zámek: dva nezávislé, tříbodové z Závěsy: čtyři závěsy, poloměr otevírání 180 z Těsnění: hlavní v zárubni a prahu, dodatková na křídle po celém obdovu z Kukátko: v sadě s kováním* z Barvy: zlatý dub (TZD1), tmavý ořech (TCO2), antracit (TA3), bílá (TB4). z Kování: v kompletu / ceně (vložka a kliky) - typ * sklo s aplikací inox nerez sklo bez aplikace * týká se sytému TRO, systém TR5 neobsahuje komplet kování 22 23

14 SÉRIE ARTE LINE SÉRIE ARTE LINE ARTE ARTE ARC ARTE LINE ARTE II LINE 24 25

15 SÉRIE VERTE LINE SÉRIE VERTE LINE VERTE VERTE ARC VERTE II VERTE TRATTO VERTE III VERTE ELISSE 26 27

16 SÉRIE 4 LINE SÉRIE 4 LINE 4 LINE 4 LINE VERTE 4 LINE TRATTO 4 LINE VERTE ARC 4 LINE QUATTRO 28 29

17 SÉRIE SQUARE SÉRIE SQUARE SQUARE II SQUARE SQUARE III SQUARE I SQUARE ARC 30 31

18 SÉRIE AZZURO SÉRIE AZZURO AZZURO AZZURO II AZZURO I AZZURO III 32 33

19 34 35

20 PRIME 55 STANDARD *BEZPEČNOSTNÍ RC2 **BEZPEČNOSTNÍ RC2 + PROTIHLUKOVÉ 38dB STANDARTNÍ VYBAVENÍ PRIME 55 POPIS KOLEKCE Těsnění s zárubni Standartní kování PRIME 55 Dveře o síle 55 mm jsou jsou vyrobeny z ocelového plechu ze struktorovanou folií s ÚV Filtrem, který věrně imituje stukturu dřeva. Výplň je polystyren. Dveře mají dva nezávsilé tříbodové zámky a tři regulovatelné závěsy a západky proti vypáčení. Ve ch jsou dvě nezávislá těsnění, jak na křídle tak v zárubni a prahu. Dveře mohou být vyrobeny ve třech variatách: - základní varianta a - varianta a RC2 z kompletem bezpečnostního kování ve třetí třídě - varianta a RC2 s akustickou vložkou a kompletem bezpečnostního kování ve třetí třídě Dveře jsou dostupné v těchto barvách: zlatý dub (DL89), polský tmavý ořech (DL30), winchester (DL44), antracit (N76), bílá (A43). Zámkové kapsa * - kování RC2 ** - kování RC2+AK38Db 55 mm SÍLA KŘÍDLA 1,5 W/(m 2 K) KOEFICIENT PROSTUPNOSTI TEPLA 29 db AKUSTICKÁ IZOLACE Standartní kování PRIME 55 * ** RC2 BEZPEČNOSTNÍ RC2 RC2+38dB BEZPEČNOSTNÍ RC2 + PROTIHLUKOVÉ 38dB Regulace přítlaku zámku * - kování RC2 ** - kování RC2+AK38Db Kování hlavního zámku 3 západky proti vypáčení Práh z nerezového plechu s těsněním 3 vnitřní trojdílné závěsy 36 37

21 TECHNICKÉ INFORMACE PRIME 55 TECHNICKÉ INFORMACE PRIME 55 KOMPLET KOVÁNÍ ROZMĚRY DVEŘÍ Rozměry [mm] Výška Šířka Síla Požadované rozměry otvorů pro montáž [mm] W 1 S 2 S 1 W 2 W 3 S 3 G Wo So ZASKLENÍ lakomat stopsol witraż KOMPLET KOVÁNÍ S KOULÍ Pohled z hora Pohled z boku RÁMEČKY ŘEZ DVEŘMI podlaha A Termoizolační výplň (verze STANDART a RC2 polystyren; verze RC2 + Protihlukové 38 db - protihluková deska) B Dřevěný rám C Těsnění s zárubni D Zárubeň E Práh z nerezového plechu s těsněním F Ocelový plech pokrytý PVC fólií s UV filtrem PCV INOX-NEREZ C C C B B BARVY KOMPLET KOVÁNÍ UNI S KOULÍ D D D A F A F A F polský zlatý dub (DL89) polský tmavý ořech (DL30) E E E STANDARD RC2 RC2 + PROTIHLUKOVÉ 38dB winchester (DL44) antracit (N76) KOMPLET KOVÁNÍ RC2 A RC2+ PROTIHLUKOVÉ SPECIFIKACE: z Vnější rozměr: 2070x901, 2070x1001 z Síla plechu: (zárubeň/křídlo) - 1,2 mm / 0,6 mm z Síla : 55 mm z Materiál: ocelový plech pokrytý šturkturovanou fólií s UV Filtrem z Výplň: polystyren z Zámek: dva nezávislé, tříbodové z Závěsy: tři závěsy, poloměr otevírání 180 z Těsnění: hlavní v zárubni a prahu z Kukátko: chybí z Barvy: polský zlatý dub (DL89), polský tmavý ořech (DL30), winchester (DL44), antracit (N76), bílá (A43). z Kování: chybí bílá (A43) 38 39

22 PRIME 55 APOLLO PRIME 55 KYPROS SPARTA LINEA APOLLO v.1 APOLLO v

23 PRIME 55 PRIME 55 PRIME 55 PRIME 55 APOLLO JUVENTUS DVEŘE JSOU DOSTUPNÉ JEN S RÁMEČKEM INOX-NEREZ DVEŘE JSOU DOSTUPNÉ JEN S RÁMEČKEM INOX-NEREZ STARS IVORY DVEŘE JSOU DOSTUPNÉ JEN S RÁMEČKEM INOX-NEREZ DVEŘE JSOU DOSTUPNÉ JEN S RÁMEČKEM INOX-NEREZ 42 43

24 PRIME 55 PRIME 55 CERES PRIME 55 RONIN DVEŘE JSOU DOSTUPNÉ JEN S RÁMEČKEM INOX-NEREZ DVEŘE S RÁMEČKEM PVC KARAT DVEŘE JSOU DOSTUPNÉ JEN S RÁMEČKEM INOX-NEREZ DVEŘE S RÁMEČKEM INOX-NEREZ 44 45

25 HERMES PRIME 55 KRONOS PRIME 55 DVEŘE S RÁMEČKEM PVC Dveře s rámečkem PVC DVEŘE S RÁMEČKEM INOX-NEREZ DVEŘE S RÁMEČKEM INOX-NEREZ 46 47

26 ZEWNĘTRZNE ARTE LINE VERTE LINE 4LINE SQUARE AZZURO STELLA 48 49

27 DVEŘE 55RT STANDARTNÍ VYBAVENÍ DVEŘE 55RT POPIS KOLEKCE Dveře o síle 55 mm jsou jsou vyrobeny z lakovaného ocelového plechu. Výplň je polystyren. Dveře mají dva nezávsilé tříbodové zámky a tři regulovatelné závěsy a západky proti vypáčení. Ve ch jsou dvě těsnění, jak na křídle tak v zárubni a prahu. Dveře jsou dostupné v těchto barvách: antracit (N76), bílá (A43). Těsnění s zárubni Horní zámek 3-bolcowy 55 mm SÍLA KŘÍDLA 1,5 W/(m 2 K) KOEFICIENT PROSTUPNOSTI TEPLA 29 db AKUSTICKÁ IZOLACE Kapsa horního zámku Hlavní tří bodový zámek Kování hlavního zámku 3 západky proti vypáčení Práh z nerezového plechu s těsněním 3 vnitřní trojdílné závěsy 50 51

28 TECHNICKÉ INFORMACE DVEŘE 55RT SYSTEM 55RT DVEŘE 55RT SYSTEM 55RT ROZMĚRY DVEŘÍ Rozměry [mm] Výška Šířka Síla Požadované rozměry otvorů pro montáž [mm] W 1 S 2 S 1 W 2 W 3 S 3 G Wo So Pohled z boku Pohled z hora podlaha ŘEZ DVEŘMI SADA KOVÁNÍ A Výplň - polystyren B Těsnění s zárubni C Zárubeň D Práh z nerezového plechu s těsněním E Lakovaný ocelový plech s UV filtrem B C A E BARVY D bílá (A43) antracit (N76) SPECIFIKACE: z Vnější rozměr: 2056x870, 2056x970 z Síla plechu: (zárubeň/křídlo) - 1,2 mm / 0,6 mm z Síla : 55 mm z Materiál: ocelový plech lakovaný s UV Filtrem z Výplň: polystyren z Zámek: dva nezávislé, tříbodové z Závěsy: tři závěsy, poloměr otevírání 180 z Těsnění: hlavní v zárubni a prahu z Kukátko: chybí z Barvy: antracit (N76), bílá (A43) z Kování: chybí 52 53

29 54 55

30 SOLID 68 STANDARTNÍ VYBAVENÍ SOLID 68 POPIS KOLEKCE Těsnění v zárubni Hák zámku Dveře o síle 68 mm jsou jsou vyrobeny z ocelového plechu ze struktorovanou folií s ÚV Filtrem, který věrně imituje stukturu dřeva. Výplň je polystyren. Série SOLID 68 může být dodávána ve 3 variantaách: - varianta a 2Z - dveře se dvěmi zámky, tříbodové - varianta a ZL - dveře s hákovým zámkem WINKHAUS - varianta a ZL - dveře s hákovým zámkem WINKHAUS a madlem 1200 mm Ve ch je použito těsnění v zárubni a prahu a na křídle po celém obdovu. Dveře jsou dostupné v těchto barvách: polský zlatý dub (DL89), polský tmavý ořech (DL30), antracit (N76), bílá (A43) Kapsa pro hákový zámek Verze 2Z - 2 zámky 3 bodové 68 mm SÍLA KŘÍDLA 1,3 W/(m 2 K) KOEFICIENT PROSTUPNOSTI TEPLA 29 db AKUSTICKÁ IZOLACE Regulace přítlaku zámku Verze 2Z - 2 zámky 3 bodové Kování hlavního zámku Listový zámek Práh, který umožňuje montáž jak ven tak dovnitř. 3 vnitřní trojdílné závěsy Těsnění ve ch - také v dolní části 3 západky proti vypáčení 56 57

31 TECHNICKÉ INFORMACE SOLID 68 SOLID 68 ROZMĚRY DVEŘÍ KOMPLET STANDARTNÍHO KOVÁNÍ Rozměry [mm] Výška Šířka Síla Požadované rozměry otvorů pro montáž [mm] W 1 S 2 S 1 W 2 W 3 S 3 G Wo So Pohled z hora Pohled z boku ŘEZ DVEŘMI A Termoizolační výplň - polystyren) B Dřevěný rám C Těsnění s zárubni D Zárubeň E Ocelový plech pokrytý PVC fólií F Práh z nerezového plechu DOSTUPNÉ VARIANTY Každý model Solid 68 ( se zasklením ) je dostupný ve 3 variantách: 1 Varianta a 2 Varianta a 3 se dvěmi s hákovým zámkem zámky (2Z) WINKHAUS (ZL) podlaha varianta a s hákovým zámkem WINKHAUS + MADLO (ZLA) KOMPLET KOVÁNÍ PRO HÁKOVÝ ZÁMEK V modelech s hákovým zámkem - možnost madla B C BARVY ZASKLENÍ A E D lakomat stopsol F polský zlatý dub (DL89) polský tmavý ořech (DL30) RÁMEČKY SPECIFIKACE: z Vnější rozměr: 2065x1000 z Síla plechu: (zárubeň/křídlo) - 1,5 mm / 0,7 mm z Síla : 68 mm z Materiál: ocelový plech pokrytý šturkturovanou fólií s UV Filtrem z Výplň: polystyren z Zámek: dva zámky tříbodové (2Z) nebo hákový zámek Winkhaus (ZL) z Závěsy: tři závěsy, poloměr otevírání 180 z Těsnění: hlavní v zárubni a prahu, dodatková ve ch po celém obvodu z Kukátko: chybí z Barvy: polský zlatý dub (DL89), polský tmavý ořech (DL30), antracit (N76), bílá (A43) z Kování: chybí (vložka 40/50) antracit (N76) bílá (A43) inox-nerez black mat tvrzené sklo black 58 59

32 SOLID 68 SOLID 68 SOLID 68 I SOLID 68 PN DVEŘE S RÁMEČKEM INOX-NEREZ SOLID 68 4P DVEŘE S RÁMEČKEM BLACK MAT 60 61

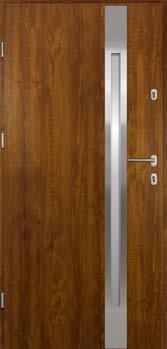

33 SOLID 68 II SOLID 68 SOLID 68 III DVEŘE S RÁMEČKEM INOX-NEREZ DVEŘE S RÁMEČKEM INOX-NEREZ DVEŘE S RÁMEČKEM BLACK MAT DVEŘE S RÁMEČKEM BLACK MAT 62 63
