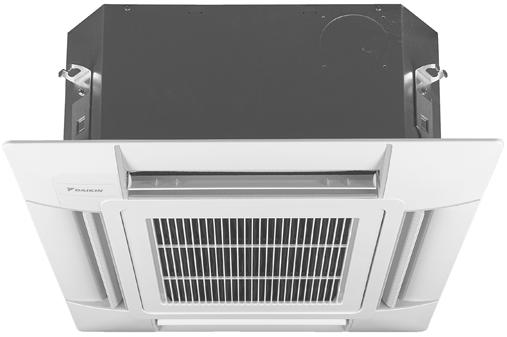

UŽIVATELSKÁ PŘÍRUČKA. Klimatizační jednotky FWF02B7TV1B FWF03B7TV1B FWF04B7TV1B FWF05B7TV1B FWF02B7FV1B FWF03B7FV1B FWF04B7FV1B FWF05B7FV1B.

Transkript

1 UŽIVATELSKÁ PŘÍRUČKA 02B7TV1B 03B7TV1B 04B7TV1B 05B7TV1B 02B7FV1B 03B7FV1B 04B7FV1B 05B7FV1B Cover Type numbers

2 Obsah Obsah Informace o klimatizační jednotce Informace o klimatizační jednotce O tomto dokumentu Význam varování a symbolů Zkontrolujte, zda máte veškeré vybavení a odpovídající dokumentaci Přečtěte si bezpečnostní opatření 3 3 Tipy pro optimální provoz 3 4 Čištění klimatizační jednotky 4 5 Řešení problémů s klimatizační jednotkou 4 6 Likvidace klimatizační jednotky 4 7 Slovník pojmů Informace o klimatizační jednotce Právě jste si zakoupili model klimatizační jednotky. Kód identifikace modelu znamená: FW F 02 B 7 T V1 B FW Klimatizační jednotka F Podtřída: Kazeta F: 2x2 02 Celková kapacita chlazení (kw) B Zásadní změna modelu 7 Menší změna modelu T Typ vedení: T: 2 potrubí F: 4 potrubí V1 1 fáze / 50 Hz / V B Vyráběno v Evropě 1 Děkujeme, že jste si zakoupili tuto klimatizační jednotku od společnosti DAIKIN Informace o klimatizační jednotce Klimatizační jednotka poskytuje vytápění, případně ochlazování jednotlivých prostor. Vytváří pohodlné prostředí v komerčních i obytných aplikacích. se široce používají pro klimatizaci kanceláří, hotelů a rodinných domů. Hlavní komponenty klimatizačních jednotek jsou: ventilátor, tepelný výměník. Do tepelného výměníku se přivádí horká nebo studená voda ze zdroje vytápění nebo ochlazování. Společnost DAIKIN nabízí širokou řadu klimatizačních jednotek pro skryté i vystavené aplikace. Obraťte se na svého instalatéra, chcete-li získat seznam souvisejících produktů. Příloha: předání instalace uživateli 5 K dispozici jsou následující modely: B7TV1B 2trubkové klimatizační jednotky mají jednookruhový tepelný výměník. Zařízení lze použít pro chlazení nebo topení B7FV1B 4trubkové klimatizační jednotky mají dvouokruhový tepelný výměník. Tyto jednotky je možné připojit k chladicím i topným systémům. Použijte tento typ, pokud máte oddělený zdroj pro chlazení a pro vytápění O tomto dokumentu Tento dokument je uživatelskou příručkou. Je napsána pro osobu, která vlastní nebo provozuje tuto klimatizační jednotku. Poskytuje následující informace: informace o samotném produktu ( na stránce 1), co provádět před provozem klimatizační jednotky ( Před uvedením do provozu na stránce 2), jak používat klimatizační jednotku k jejímu optimálnímu provozu ( Tipy pro optimální provoz na stránce 3), jak správně klimatizační jednotku čistit ( Čištění klimatizační jednotky na stránce 4), co dělat, když dojde k problému s klimatizační jednotkou ( Řešení problémů s klimatizační jednotkou na stránce 4), jak postupovat při likvidaci klimatizační jednotky ( Likvidace klimatizační jednotky na stránce 4), termíny, které byly použity v této příručce a vyžadují vysvětlení ( Slovník pojmů na stránce 4). Důležité Tato uživatelská příručka nevysvětluje, jak klimatizační jednotku používat. Klimatizační jednotku můžete ovládat pouze prostřednictvím řídicí jednotky. Proto jsou pokyny pro používání obsaženy u řídicí jednotky. Uchovávejte tuto příručku tak, aby byla po ruce. Může to později přijít vhod. Původní dokumentace je napsána v angličtině. Všechny ostatní jazyky jsou překlady původního dokumentu. 1

3 Význam varování a symbolů Varování jsou v této příručce rozdělena podle jejich závažnosti pravděpodobnosti, že nastanou. Některé typy nebezpeční jsou představovány zvláštními symboly: Další symboly: 2 Nebezpečí: Označuje bezprostředně hrozící nebezpečnou situaci, která povede k úmrtí nebo těžkému zranění, pokud se jí nevyhnete. Varování: Označuje potenciálně hrozící nebezpečnou situaci, která by mohla vést k úmrtí nebo těžkému zranění, pokud se jí nevyhnete. Upozornění: Označuje potenciálně hrozící nebezpečnou situaci, která by mohla vést k drobnému nebo střednímu zranění, pokud se jí nevyhnete. Poznámka: Označuje situace, které mohou vést k poškození vybavení nebo majetku. Informace: Tento symbol označuje užitečné informace, a ne žádná varování na nebezpečnou situaci. Elektrický proud Nebezpeční popálení nebo opaření Tato část příručky je určena k instalaci tohoto produktu Zkontrolujte, zda máte veškeré vybavení a odpovídající dokumentaci Požadované přídavné vybavení Klimatizační jednotku lze používat v kombinaci s přídavným vybavením. Toto vybavení je nutné zakoupit samostatně a vyžaduje se k bezpečnému a pohodlnému provozu klimatizační jednotky. Přehled požadovaného přídavného vybavení: dekorační panel,. Přehled dostupných typů: Dekorační panel Identifikační kód Popis Dekorační panel BYFQ60B Dekorační panel pro klimatizační jednotku. Vymezovací podložka panelu KDBQ44B60 Dekorativní vymezovací podložka k vyplnění mezery mezi panelem a jednotkou, když je výška zavěšeného stropu příliš malá. Povinná výbava: Každá klimatizační jednotka musí být připojena alespoň k jedné z uvedené řídicí jednotce. Řídicí jednotky Identifikační kód Popis Elektronické dálkové ovládání bezdrátové (chlazení a vytápění) BRC7E530 Bezdrátová k nezávislému řízení každé klimatizační jednotky s funkcí chlazení a vytápění. Poznámka: Informace o systému VRV najdete v návodu k obsluze. Funkce automatická rychlost ventilátoru není k dispozici. Elektronické dálkové ovládání bezdrátové (pouze chlazení) Elektronické dálkové ovládání pevné Centrální dálková Inteligentní dotyková Řídicí jednotka jednotného zapnutí/vypnutí BRC7E531 BRC315D7 DCS302CA51 DCS601C51C DCS301BA51 Bezdrátová k nezávislému řízení každé klimatizační jednotky pouze s funkcí chlazení. Poznámka: Informace o systému VRV najdete v návodu k obsluze. Funkce automatická rychlost ventilátoru není k dispozici. Kabelová k nezávislému řízení každé klimatizační jednotky s funkcí chlazení a vytápění. Dálková k centralizovanému řízení všech připojených jednotek. Pokročilá dálková k centralizovanému řízení všech připojených jednotek. Dálková řídicí jednotka k zapínání nebo vypínání všech připojených jednotek. Přídavné volitelné vybavení Volitelně můžete ke své klimatizační jednotce zakoupit doplňující vybavení ke zvýšení životnosti produktu, úrovně automatizace nebo zjednodušení použití. Přehled volitelného doplňujícího vybavení pro vaši klimatizační jednotku: Přehled dostupných typů: volitelné doplňky ke zpracování vzduchu, snímač, časovač, ventily, elektronické obvody (DPS). 2

4 Volitelné doplňky ke zpracování vzduchu Těsnicí člen otvorů výstupního vzduchu Náhradní filtr s dlouhou životností Souprava pro přívod čerstvého vzduchu Identifikační kód KDBH44BA60 KAFQ441BA60 KDDQ44XA60 Popis Blokovací součásti, které slouží k uzavírání jednoho nebo více výstupů klimatizační jednotky. Filtr vysoké kvality. Souprava, kterou lze připojit k ventilačnímu systému, aby byl do klimatizační jednotky přiváděn čerstvý vzduch Přečtěte si bezpečnostní opatření Klimatizační jednotka je postavena tak, aby splňovala všechny uznávané technické požadavky. Provozujte klimatizační jednotku podle pokynů v přiložené dokumentaci a v příručkách doplňujícího vybavení (například řídicí jednotky). Jakékoliv jiné použití se považuje za nevhodné a může vést k poškození majetku, vážným fyzickým zraněním nebo úmrtí. Za takového škody způsobené nesprávným použitím je zodpovědný výhradně sám uživatel. Chcete-li zabránit jakémukoliv riziku: pečlivě si přečtěte bezpečnostní opatření, provozujte klimatizační jednotku v souladu s dokumentací. Opatření k instalaci Instalatér by měl nainstalovat a připojit klimatizační jednotku tak, jak je popsáno v návodu k instalaci. Instalatér může klimatizační jednotku nainstalovat pouze: do zavěšeného stropu, je-li perfektním stavu. Snímač Identifikační kód Popis Dálkový snímač teploty KRCS01-1 Náhradní snímač k dálkovému měření teploty z jiného umístění, než kde se nachází řídicí jednotka. Časovač Identifikační kód Popis Plánovací časovač DST301BA51 Řídicí jednotka s funkcí plánovaného časování. Ventily Identifikační kód Popis 2cestný ventil (typ zapnout/vypnout) EKMV2C09B7 Elektronický 2cestný ventil k řízení přívodu vody (+EKRP1C11). 3cestný ventil (typ zapnout/vypnout) EKMV3C09B7 Elektronický 3cestný ventil k řízení přívodu vody (+EKRP1C11). Elektronické obvody Identifikační kód Popis DPS řízení ventilu EKRP1C11 Povinný elektronický obvod při použití 2cestného nebo 3cestného ventilu. Volitelné karty DPS pro rozhraní MODBUS Připojovací adaptér pro přídavná elektrická zařízení Souprava pro dálkové vypnutí/zapnutí nebo nucené vypnutí EKFCMBCB7 KRP4A(A)53 KRP2A52 EKROROA Elektronický obvod s připojením pro rozhraní MODBUS. Elektronický obvod s přídavnými svorkami pro externí vstupní/výstupní signály. Připojení k dálkovému řízení zapnutí/vypnutí. Opatření před uvedením do provozu Klimatizační jednotku používejte, pouze pokud byla nainstalována oprávněným instalatérem. Ověřte, zda byla instalace dokončena kontrolou, zda je Příloha: předání instalace uživateli na stránce 5 zcela vyplněn. Opatření během provozu Provozujte klimatizační jednotku pouze při plné ostražitosti a vědomí. nejsou určeny k tomu, aby je provozovali lidé se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, ani lidé, kteří je nikdy dříve nepoužívali, včetně dětí. Když chtějí tito lidé klimatizační jednotku používat, osoba zodpovědná za jejich bezpečí musí nad nimi dohlížet nebo jim dát pokyny, jak klimatizační jednotku používat. Dohlížejte nad dětmi, abyste se ujistili, že si s klimatizační jednotkou nehrají. Pokud si nejste jisti, jak klimatizační jednotku používat, požádejte svého instalatéra o radu a informace. Tipy pro optimální provoz 3 Tipy pro optimální provoz Nastavte teplotu pokoje správně pro pohodlné prostředí. Vyhněte se přílišnému vytápění nebo chlazení. Než teplota v pokoji dosáhne nastavené hodnoty, může to chvíli trvat. Zvažte použití možností nastavení časovače. Během ochlazování místnosti zabraňte, aby do místnosti vstupovalo přímé sluneční záření použitím záclon nebo žaluzií. Pravidelně místnost větrejte. Dlouhodobé používání jednotky vyžaduje pozorné větrání místnosti. Když je jednotka v provozu, mějte dveře i okna zavřená. Pokud dveře a okna zůstanou otevřená, vzduch bude proudit ven a sníží se tak účinnost chlazení nebo vytápění. Nikdy neumisťujte žádné objekty do blízkosti vstupních nebo výstupních otvorů jednotky. Může to způsobit snížení účinnosti jednotky nebo její zastavení. Pokud nebudete klimatizační jednotku dlouhou dobu používat, vypněte síťový vypínač. Dokud je tento spínač zapnutý, určité množství elektrické energie se stále spotřebovává. Chcete-li šetřit energií, vypínejte hlavní zdroj proudu. Je-li to možné, plně využívejte nastavení směru proudění vzduchu. Protože se studený vzduch udržuje u podlahy a teplý vzduch u stropu, doporučuje se nastavit při ochlazování směr proudění vzduchu paralelně se stropem a při vytápění směrem dolů. Ujistěte se, aby proudění vzduchu nebylo nasměrováno přímo na osoby v místnosti. Čištění klimatizační jednotky 3

5 Řešení problémů s klimatizační jednotkou 4 Čištění klimatizační jednotky Postup čištění vnější části klimatizační jednotky: 1 Klimatizační jednotku vypněte. 2 Vyčistěte vnější část klimatizační jednotky měkkým hadříkem. Poznámka Nelijte na klimatizační jednotku žádnou kapalinu. Mohlo by to poškodit vnitřní komponenty. 6 Likvidace klimatizační jednotky Klimatizační jednotka byla navržena tak, aby byla šetrná k životnímu prostředí. Společnost DAIKIN se drží norem pro likvidaci šetrnou k životnímu prostředí. To znamená, že klimatizační jednotku musíte zlikvidovat v souladu s platnou legislativou. Tím, že zajistíte, aby byl tento produkt správně zlikvidován, pomáháte zabránit potenciálním negativním důsledkům na životní prostředí a lidské zdraví. Nikdy nečistěte klimatizační jednotku pomocí: agresivního chemického rozpouštědla, vodou teplejší než 50 C. Chcete-li provést údržbu klimatizační jednotky, obraťte se na svého instalatéra nebo servisní firmu. Řešení problémů s klimatizační jednotkou 5 Řešení problémů s klimatizační jednotkou Nepracuje-li klimatizační jednotka správně, můžete zkusit problém vyřešit pomocí opravných úkonů uvedených v této kapitole. Pokud problém přetrvává, nebo pokud není v této kapitole zmíněn, obraťte se na svého instalatéra nebo servisní firmu. Klimatizační jednotka nefunguje Pokud klimatizační jednotka nefunguje: Zkontrolujte: Je klimatizační jednotka vypnuta? Došlo k poruše přívodu elektrické energie? Klimatizační jednotka nechladí nebo nevytápí správně Pokud klimatizační jednotka nechladí nebo nevytápí správně: Z klimatizační jednotky uniká voda Vypněte jednotku a obraťte se na svého instalatéra nebo servisní firmu. Likvidace klimatizační jednotky Pokud ano: Zapněte klimatizační jednotku. Obnovte přívod elektrické energie. Je jistič nebo pojistka přerušena? Obraťte se na svého instalatéra nebo servisní firmu. Zkontrolujte: Pokud ano: Je před vstupním nebo Odstraňte tuto překážku. výstupním otvorem nějaká překážka? Jsou dveře nebo okna otevřená? Zavřete dveře a okna. Je klimatizační jednotka přepnuta na nízkou rychlost? Jsou vzduchové filtry zanesené? Vyberte střední rychlost nebo vysokou rychlost. Obraťte se na svého instalatéra nebo servisní firmu. Obr. 6.1: Značka WEEE Tato klimatizační jednotka je klasifikována jako elektrický a elektronický výrobek. Je označena symbolem, který je na obrázku Značka WEEE na stránce 4. Tato značka znamená, že klimatizační jednotka by měla být recyklována a ne likvidována jako netříděný směsný odpad. Chcete-li klimatizační jednotku zlikvidovat, obraťte se na svého instalatéra. Instalatér nebo jiní kvalifikovaní pracovníci: klimatizační jednotku demontují, znovu použijí, recyklují nebo opraví části klimatizační jednotky. Společnost DAIKIN a životní prostředí vám za to děkuje. Slovník pojmů 7 Slovník pojmů Termín Platná legislativa: Jistič (pojistka): Instalatér: Příloha: předání instalace uživateli Varování Nikdy sami klimatizační jednotku nedemontujte. Význam Veškeré mezinárodní, evropské, národní a místní směrnice, zákony, nařízení nebo kodexy, které jsou relevantní a platné pro určitý produkt nebo oblast. Bezpečnostní zařízení používané v elektrických instalacích k zabránění úrazu elektrickým proudem. Technicky zkušená osoba, která je kvalifikována k instalaci klimatizačních jednotek a dalších produktů společnosti DAIKIN. Servisní firma: Kvalifikovaná firma, která může provádět nebo koordinovat požadovaný servis klimatizační jednotky. 4

6 Příloha: předání instalace uživateli Příloha: předání instalace uživateli Vyplní instalatér, jakmile bude proveden zkušební provoz a klimatizační jednotky budou fungovat správně. Po kontrole zaškrtněte políčko. Vysvětlete uživateli jaký systém je nainstalován. Vyplňte pro každou nainstalovanou klimatizační jednotku níže uvedené identifikační karty. Tato informace může být užitečná pro uživatele při následném servisu. Vyplňte místo instalace (místnost), název modelu (viz štítek klimatizační jednotky) a seznam nainstalovaného volitelného vybavení. Klimatizační jednotka 1 Klimatizační jednotka 2 Datum: Podpis: Po kontrole zaškrtněte políčko. Ujistěte se, že uživatel má vytisknutou verzi uživatelské příručky a příručky k instalaci. Požádejte ho, aby si je ponechal jako budoucí reference. Vysvětlete uživateli, jak správně systém používat a co má dělat v případě problémů. Ukažte uživateli, které úkoly údržby musí provádět ve vztahu k čištění jednotky. Váš produkt od společnosti DAIKIN nainstaloval: Klimatizační jednotka 3 Klimatizační jednotka 4 Klimatizační jednotka 5 Klimatizační jednotka 6 Klimatizační jednotka 7 Klimatizační jednotka 8 5
