2 Proč vsadit na centrum UPrint 3D? Profesionální služby 3D tisku a 3D skenování pro firmy i univerzitní pracoviště. Nejmodernější metody aditivní výroby 3D tisk od plastů až po kovy. Odborné poradenství s efektivní podporou inovativních projektů. 3D tisk (nejen) pro strojírenství a výrobu, vědu a výzkum, architekturu či průmyslový design. Malosériová výroba, tvarově unikátní díly, prototypy, náhradní díly. Nezávislé pracoviště Univerzity Palackého v Olomouci. Osvědčená první volba pro firmy z Hané i širokého okolí. 2

3 Obsah 3D tisk a 3D skenování Poradenství a podpora projektů aditivní výroby Špičkový 3D tisk z kovů Dostupný i funkční 3D tisk z termoplastů Přesný 3D tisk z fotopolymerů Plnobarevný 3D tisk z papíru Precizní optické 3D skenování Jak zadat 3D tisk

4 3D tisk a 3D skenování na míru vašim projektům Potřebujete rychle a dostupně vyrobit model či funkční prototyp, tvarově unikátní součástku, několik kusů výrobku, náhradní díl jako přesnou kopii toho existujícího? Univerzitní pracoviště UPrint 3D s pestrým zázemím 3D tiskových technologií je zde právě pro vás: nabízíme profesionální 3D tisk ze široké škály materiálů od termoplastů a fotopolymerů přes papír až po kovy, navrhneme vám nejvhodnější materiál s optimálními vlastnostmi pro daný účel, pomůžeme přizpůsobit váš model pro 3D tisk, zhotovíme 3D model existující předlohy díky přesnému 3D skenování. Poradíme vám, podpoříme vaše projekty aditivní výroby Zajímá vás, jak u vašeho projektu či v rámci podnikání účinně využít moderních technologií, včetně 3D tisku a 3D skenování? Neváhejte a obraťte se na náš tým specialistů. Rádi vám poradíme: jakou zvolit technologii 3D tisku, který materiál vybrat s ohledem na požadované vlastnosti výtisku, jak připravit a předat 3D model pro aditivní výrobu, jak získat přesná 3D data s pomocí skenování a kde je využít. Spolupráce univerzitních pracovišť včetně našeho centra UPrint 3D s komerční sférou probíhá nejčastěji prostřednictvím zakázkového výzkumu. Ten může být finančně podpořen z veřejných rozpočtů prostřednictvím tzv. Inovačních voucherů. Díky dlouholetým praktickým zkušenostem (nejen) z oblastí univerzitního výzkumu a vývoje vám nabízíme konzultace ke konkrétním krokům zvyšujícím ochranu vašeho průmyslového vlastnictví. 4

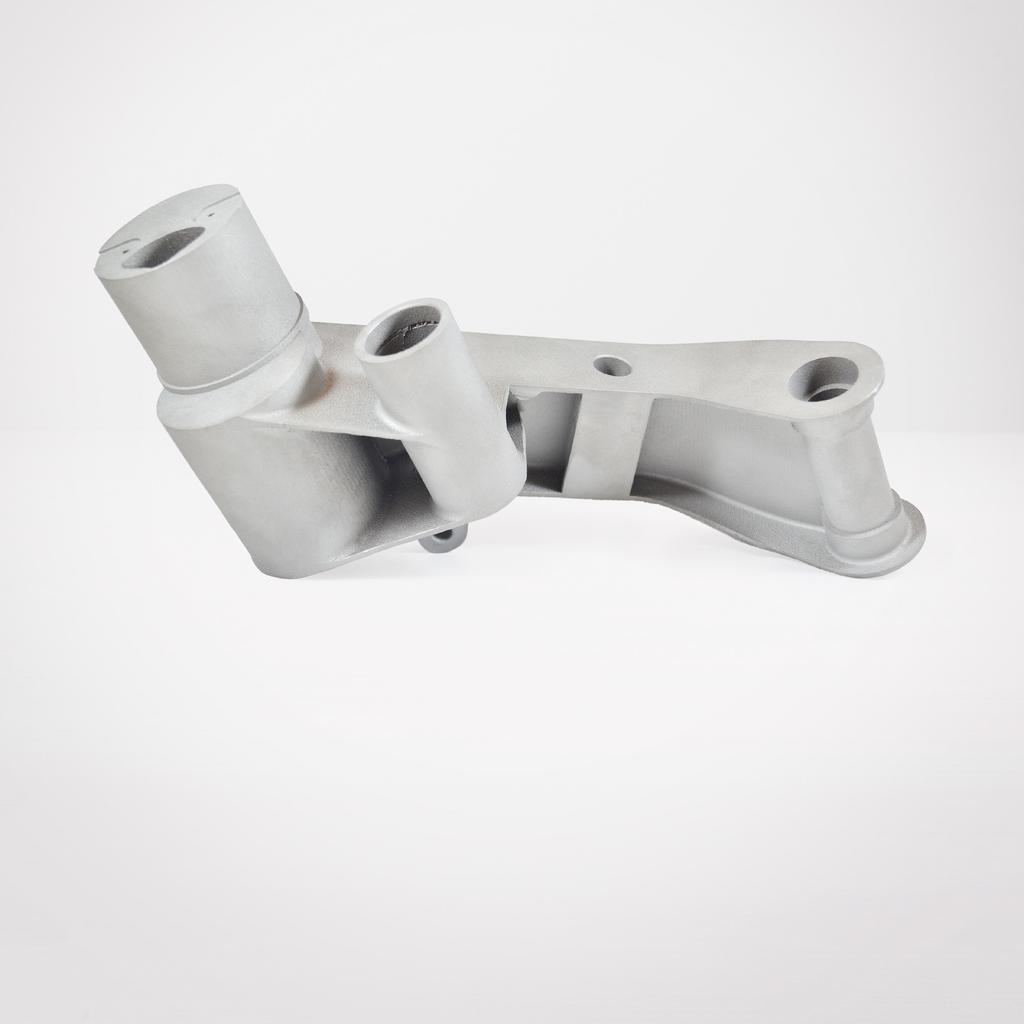

5 Kovový nosník pro VÚB a.s. Konzultace tvarové úpravy s ohledem na 3D tisk. Aditivní výroba z korozivzdorné oceli CL 20ES na zařízení Concept Laser M2 cusing

6 Špičkový 3D tisk z kovů Spékání velmi jemných kovových prášků laserem patří v současnosti k vůbec nejpokročilejším metodám aditivní výroby v průmyslu. Umožňuje vyrábět i tvarově velmi komplikované díly a sestavy, které jsou jinak tradičními metodami (odléváním, obráběním) nerealizovatelné. Výtisk je stavěn po jednotlivých velmi tenkých vrstvách, výhodou je neustálé obklopení modelu ve stavební komoře zbylým práškem. Technologie: Ideální pro: spékání kovových prášku laserem (LaserCUSING) funkční prototypy, tvarově složité díly, formy, montážní přípravky, speciální výrobky na míru, kusová či malosériová výroba apod. Odvětví: Materiály: Velikost výtisku: Tloušťka vrstev: 3D tiskárna: Náš tip: automobilový a letecký průmysl, strojírenství, lékařství, umění nerezová ocel , nástrojová ocel , hliník a titan max mm standardně 30 a 45 μm Concept Laser M2 cusing vzhledem k vyšší ceně kovových výtisků je vhodné nejprve ověřit tvar například u postupně upravovaných prototypů dostupnějšími metodami 3D tisku, finální výtisk pak realizovat z kovu 6

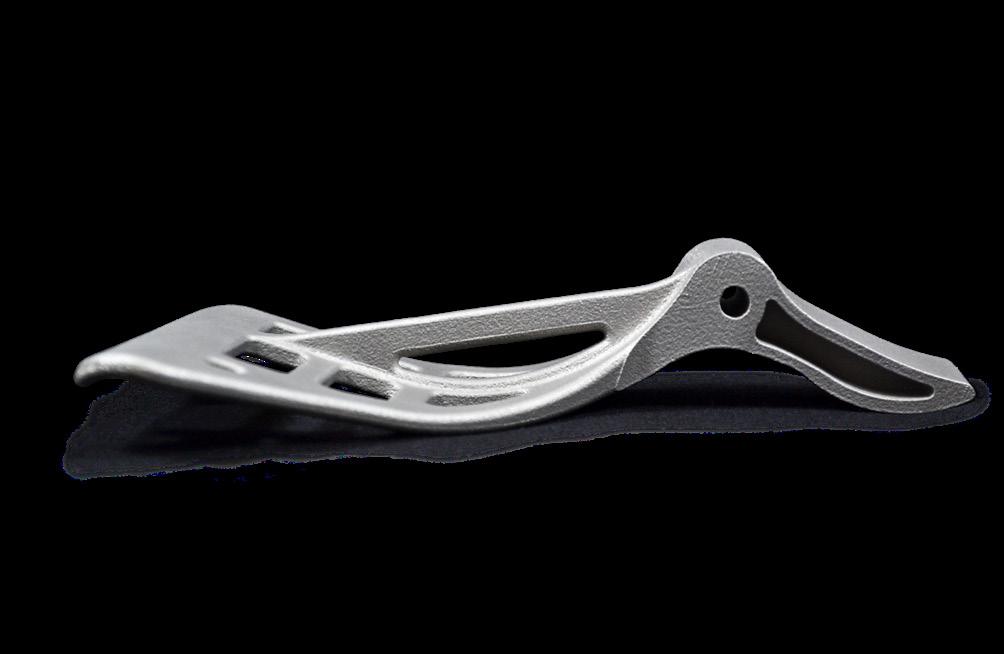

7 Funkční díl pedálu pro formulový vůz Aditivní výroba z korozivzdorné oceli na zařízení Concept Laser M2 cusing 7

8 Dostupný i funkční 3D tisk z termoplastů Dnes celosvětově nejrozšířenější metoda 3D tisku FDM/FFF je ideální pro rychlou výrobu konstrukčních prototypů i třeba malosériovou výrobu plně funkčních dílů. Osvědčuje se také v tvůrčích oborech při tisku unikátních modelů na míru. Materiál dodávaný ve formě strun na cívkách je taven v extruderu a postupně po vrstvách nanášen tryskou. Charakteristické provedení povrchů či potřeba dočasných podpor (tisknutých s modelem, volitelně i rozpustných) jsou vyváženy rychlejší přípravou a atraktivnější cenou oproti jiným metodám aditivní výroby. Technologie: Ideální pro: Odvětví: Materiály: Velikost výtisku: Tloušťka vrstev: Náš tip: nanášení roztaveného termoplastu (FDM/FFF) funkční díly, prototypy, makety, montážní přípravky, krabičky na elektroniku, pomocné vybavení provozů, kusová či malosériová výroba apod. průmyslový design, strojírenství, architektura, navrhování, umění, hobby, marketing PLA, CPE, PVA, ABS, PET, Nylon, ONYX a další podle materiálu; až do cca mm od 0,06 mm 3D tiskové centrum UPrint 3D pravidelně obměňuje FDM/FFF tiskárny za nejmodernější zařízení na trhu a zpřístupňuje tak zájemcům řadu praktických kombinací materiálů a max. velikostí výtisků; novinkou je tisk funkčních modelů z Nylonu se vkládanými karbonovými, kevlarovými či skelnými spojitými vlákny 8

9 Prototyp chladiče pro ALW industry s.r.o. Dodávka 2 výtisků z materiálu ABS zhotovených na tiskárně Fortus 250mc

10 Přesný 3D tisk z fotopolymerů Technologie PolyJet využívá postupného tvrzení netoxických gelových fotopolymerů po vrstvách a umožňuje realizovat velmi přesné výtisky s hladkými povrchy, drobnými pohyblivými částmi i tenkými stěnami z materiálů simulujících různé vlastností od barevného přes průhledný nebo pružný (podobný gumě) až po vysoce teplotně odolný. Po odstranění dočasného podpůrného materiálu jsou modely okamžitě použitelné. Jejich vysoká míra detailů je předurčuje i pro výstavy a prezentace různorodých prototypů výrobků. Technologie: Ideální pro: Odvětví: Materiály: Velikost výtisku: Tloušťka vrstev: 3D tiskárna: Náš tip: nanášení vytvrditelného kapalného polymeru (PolyJet) prototypy blížící se vlastnostmi finálnímu výrobku, výstavní a prezentační modely s jemnými detaily, testovací modely pro rozvody teplého vzduchu či vody, funkční prvky apod. průmyslový design, strojírenství, automobilový průmysl, infrastruktura standardně tuhý neprůhledný a průhledný, dle dohody elastický (guma), vysoce tepelně odolný či s vlastnostmi podobnými polypropylenu max ,6 mm 16, resp. 28 μm (podle materiálu) Stratasys Objet 30 univerzální modely z průhledného a takřka bezbarvého materiálu VeroClear s velkou rozměrovou stabilitou překvapí jemnými detaily, jsou k nerozeznání od průhledných termoplastů (například PMMA) 10

11 Tyflomapa Hmatová mapa pro zrakově postižené připravená z fotopolymeru na tiskárně Stratasys Objet 30 11

12 Plnobarevný 3D tisk z papíru Unikátní technologie tisku využívá ke stavbě barevného inkoustového tisku, který známe už z tradičních kancelářských 2D tiskáren. Každý list A4 je postupně potištěn, vrstvu po vrstvě slepen a ořezáván na rozhraní výsledného modelu a podpůrného materiálu. Výsledkem je věrně působící model s probarveným povrchem. Více než milion barevných odstínů umožňuje realizovat fotorealistické trojrozměrné výtisky, jejichž povrch lze vytvrdit pro zvýšení odolnosti i zvýraznění barevnosti. Z pohledu nákladů na 3D tisk jde o jednu z vůbec nejdostupnějších plnobarevných technologií. Technologie: Ideální pro: Odvětví: Materiály: Velikost výtisku: Tloušťka vrstev: 3D tiskárna: Náš tip: selektivní laminace potiskovaného papíru (SDL) architektonické, geoinformační či archeologické modely a výukové pomůcky, průmyslový design, umění, hobby, marketingové prezentace a další architektura, projekce, vzdělávání, průmyslový design, navrhování, umění, hobby, archeologie, marketing kancelářský papír (80g), inkoust, lepidlo max mm 0,1 mm Mcor IRIS model s plnobarevným povrchem dokáže působivě znázornit i detaily, které nejsou patrné u jednobarevných výtisků připravených ostatními metodami 3D tisku 12

13 Ukázka 3D tisku figurálního motivu Výtisk z papíru s plnobarevnou texturou na povrchu ze zařízení Mcor IRIS

14 Precizní optické 3D skenování S pomocí profesionálních optických zařízení vám vytvoříme přesný a velmi detailní trojrozměrný model fyzické, menší až středně velké předlohy součásti, prototypu, makety, plastiky apod. Tento trojrozměrný model vám můžeme vyrobit i s texturou. Předlohu můžete dále použít k 3D tisku, kontrole rozměrové přesnosti výrobku, reverznímu inženýrství, rychlé tvorbě odvozených prototypů či třeba k digitalizaci vědeckých nebo uměleckých sbírek. Technologie: Ideální pro: Odvětví: Velikost předlohy: Rozlišení: 3D tiskárna: Náš tip: optické 3D skenování získání detailního geometrického 3D modelu předlohy strojírenství a konstrukce, automobilový a letecký průmysl, průmyslový design, navrhování spotřebního zboží, lékařství, archeologie, umění, hobby, marketing a další max mm² 80 μm GOM ATOS Core 5M, CREAFORM Go!Scan 3D optické 3D skenování, nedestruktivní metoda získávání přesné trojrozměrné reprezentace skutečné předlohy, dokáže ušetřit nemalé náklady třeba při inspekci výroby nebo přípravě modelu existujícího výrobku, ke kterému již nemáte dokumentaci 14

15 Jak zadat 3D tisk Ideálním podkladem pro zadání 3D tisku je model ve formátech STL či 3MF. Pro vznik předlohy můžete využít i naší služby 3D skenování. V případě potřeby s vámi doladíme parametry 3D modelu pro úspěšnou realizaci. Podle požadavku na materiál a přesnost výstupu vám nachystáme kalkulaci. Rádi vám poradíme s výběrem ideálního materiálu. Zadání poté odborně připravíme k 3D tisku zvolenou technologií. Samotný výtisk je hotov v horizontu několika pracovních dnů podle složitosti a velikosti modelu, zvolené technologie a požadavku na výslednou úpravu. 15
