1 Projektově zaměřená výuka oboru Konstrukční inženýrství

2 Projektově zaměřená výuka oboru Konstrukční inženýrství Obsah prezentace Historie a současnost Ukázky studentských projektů Dostupné technologie Plánovaný rozvoj Výhled do budoucna

3 Historie a současnost Stav před založením oboru - Konstrukční inženýrství výuka zaměřena především na CAD systémy výstupem pouze 3D model individuální zadání, nebo menší skupiny studentů Současný stav výuka zaměřena na aplikaci daného CAD systému výstupem je 3D model, technická zpráva, výkresová dokumentace v zápočtovém týdnu prezentace projektu před vyučujícími Pilotní zavedení praktické výuky výuka zaměřena na realizaci projektu výstupem je 3D model, technická zpráva, výkresová dokumentace funkční prototyp v zápočtovém týdnu prezentace projektu před vyučujícími

4 Studentské projekty - elektroskútr CÍL: Ze dvou skútrů vytvořit jeden pojízdný o vyšším výkonu Stav elektroskútrů - nepojízdné (neznámo proč) Diagnostika problému bez manuálu, intuice a znalosti v týmu Volba koncepčního řešení Vytvoření modelu pomocí programu SolidWorks Konstrukční úpravy- výkresová dokumentace Nákup motoru a baterií, poptávka materiálu Výroba na ÚK, Montáž, Zkušební provoz Autoři: Chlachula, Klíma, Tomek, Trávníček, Votroubek

5 Studentské projekty - lehotříkolka CÍL: Konstrukční návrh sportovní šlapací trojkolky do terénu Realizace návrhu v dílnách UK Rešerše dostupných typů Volba koncepčního řešení rám, řízení Konstrukční řešení v programu SolidWorks Výkresová dokumentace, Nákup materiálu Výroba na ÚK, Montáž Zkušební provoz Autoři: Chlup, Gayer, Peslar

6 Studentské projekty anténní stožár CÍL: Konstrukce anténního rotátoru s upevněním na komín Cena do 2500,-Kč Volba koncepčního řešení Ovládání natáčení- dva stejné paralelně zapojené elektromotory Konstrukční řešení v programu SolidWorks Výkresová dokumentace, Nákup materiálu Výroba na ÚK, Montáž Autoři: Mahůt, Poledno, Suchánek

7 Studentské projekty - odposlechy CÍL: Konstrukce aktivního odposlechu a skříně rack-case Realizace návrhu v dílnách UK Rešerže existuhících konstrukcí Volba koncepčního řešení Konstrukční řešení v programu SolidWorks Výkresová dokumentace, Nákup materiálu Výroba na ÚK, Montáž Zkušební provoz Autoři: Hortová, Greplová, Neuwirth, Kopecký, Kohoutek

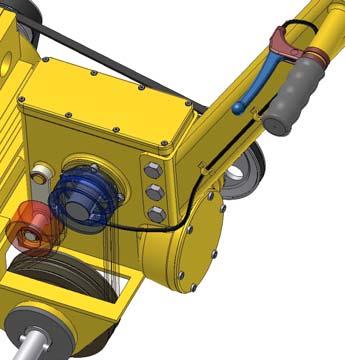

8 Studentské projekty - trencher CÍL: Konstrukční návrh hloubícího stroje Hloubka záběru 90cm, šířka záběru 20cm Rešerše dostupných typů Volba koncepčního řešení Konstrukční řešení v programu SolidWorks Autoři: Omasta, Šesták

9 Dostupné technologie Verze 1 Laboratoř rapid prototypingu - studentům je k dispozici 3D tiskárna Dimension SST1200 vhodná pro tvorbu menších tvarově složitějších plastových dílů přímo z CAD dat. Materiál ABS plast, stavěcí prostor 250x250x300mm. Dílna ÚK - dispozici jsou klasické způsoby třískového obrábění, ohýbání, svařování a drobné zámečnické práce. Práce v dílně ÚK jsou realizovány zakázkově odborným pracovníkem ÚK na základě předložené výkresové dokumentace popř. osobní konzultace. Studentská dílna zázemí pro samostatnou práci studentů, realizaci drobnějších prací, montáž a demontáž zařízení, kompletaci projektů

10 Plánovaný rozvoj Vakuové formování - FORMECH FM660 Vytvoření kompaktních tenkostěnných dílů. materiál: všechny druhy termoplastů dostupné ve formě plastových desek materiál formy: sádra, umělé dřevo, pryskyřice Parametry: Formovací plocha: 622 x 622 mm Hloubka tažení: 400 mm Max. tloušťka polotovaru: 6mm Příklady využití květináče, kryty baterií a elektroniky, blatníky a kapoty, kryty osvětlení, vany, sprchovací vaničky, prvky židlí, opěradla, příborníky, odkapávače, úložné moduly, obaly potravin, kelímky, tácky, plastové nádoby, průhledné kryty klávesnic Cena cca: 500 tis. Kč

11 Plánovaný rozvoj Vakuové odlévání MKV Systém 1 Vakuovací komora určená pro vakuové odlévání plastů, Lze využít materiály dostupné ve formě granulátu Parametry: Maximální hmotnost odlitku: 1400 g Maximální rozměry odlitku: 450 x 470 x 400 mm Vnitřní rozměry komory: 450 x 470 x 700 mm Výkon vakuovací pumpy (m³/h) 25/ 0,5 mbar Vakuovací čas > 0 hpa : 3min Odpouštěcí čas: 35 s Cena cca: 1,2 mil. Kč

12 Plánovaný rozvoj CNC frézka - CHARLY 2U 3D 4-osá "stolní" frézka určená pro stavbu master modelů pro vakuové lisování a tvarově složitých prototypů, obrábění plastů a dřeva Parametry: Rozsah posuvů: 600 x 420 x 270 mm Rychlost posuvu: 100 mm/s Upínací stůl: 625 x 680 mm Rozlišení: mm Opakovatelnost: ±0.05 mm Čtvrtá rotační osa včetně koníku a čtyřčelisťového sklíčidla Otáčky od 8000 to ot/min. Maximální upínací průměr 8 mm. Cena cca: 500 tis. Kč

13 Výhled do budoucna Řezací plotr - Laser InTeO 1200 Laserové gravírování a řezání materiálů: dřevo, organické sklo, krystal, plast, oděvy, papír, kůže, guma, keramika a jiné nekovové materiály Pracovní plocha: X 1200mm Y 600mm posun v ose Z 200mm Řezná rychlost: mm/min. Přesnost: 0.01mm Velkoformátový barevný plotr - Mimaki CJV Venkovní grafika, auta, podlahová grafika, okenní, samolepky a etikety Pro fotografický tisk dpi variabilní velikost- inkoustové kapky. Projekty řešené ve spolupráci s průmyslem Soutěže studentských týmů

14 Projektově zaměřená výuka oboru Konstrukční inženýrství Děkuji za pozornost
