1 S Í T O T I S K

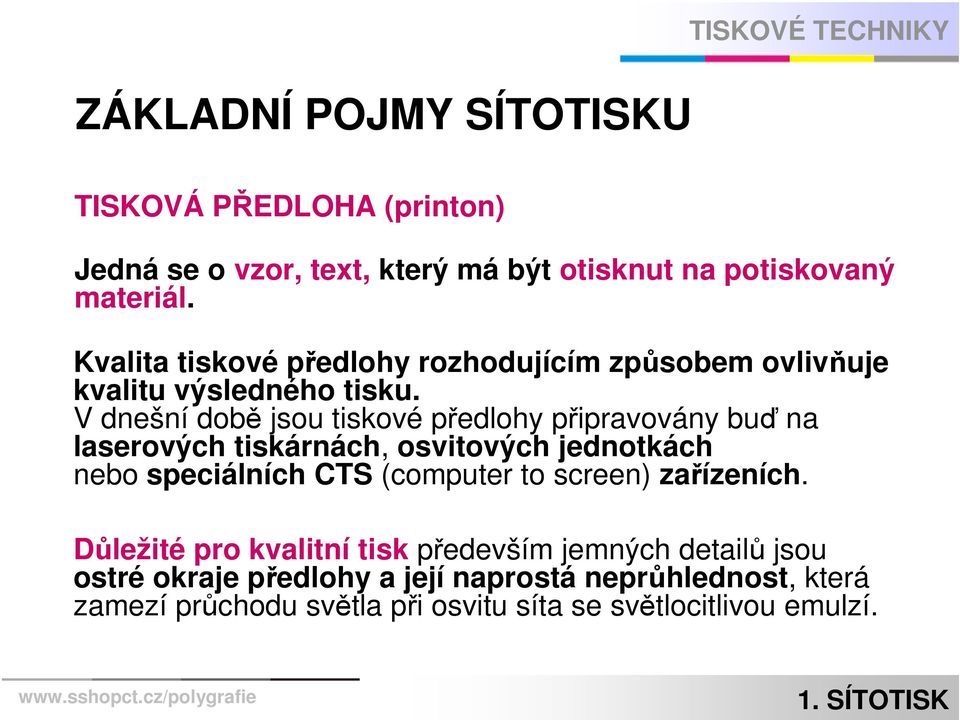

2 ZÁKLADNÍ POJMY SÍTOTISKU TISKOVÉ TECHNIKY TISKOVÁ PŘEDLOHA (printon) Jedná se o vzor, text, který má být otisknut na potiskovaný materiál. Kvalita tiskové předlohy rozhodujícím způsobem ovlivňuje kvalitu výsledného tisku. V dnešní době jsou tiskové předlohy připravovány buď na laserových tiskárnách, osvitových jednotkách nebo speciálních CTS (computer to screen) zařízeních. Důležité pro kvalitní tisk především jemných detailů jsou ostré okraje předlohy a její naprostá neprůhlednost, která zamezí průchodu světla při osvitu síta se světlocitlivou emulzí.

3 SÍTOTISKOVÉ RÁMY Pro upevnění sítoviny je nezbytný rám. Různé sítotiskové rámy Dřevěné Hliníkové Materiály používané pro sítotiskové rámy: 1. dřevo, 2. ocel, 3. hliník v současnosti nejvíce používaný materiál pro rámy. Stabilita rámu je jedním ze zásadních aspektů ovlivňujících kvalitu výsledného tisku.

4 SÍTOTISKOVÉ RÁMY DŘEVO Historicky nejdostupnější materiál, vhodný pro menší sítotiskové rámy. U větších rámů hrozí nebezpečí deformace a nerovnoměrně vypnutého síta. Dnes se používá především v oblasti hobby sítotisku. Dřevěný rám je také náchylný na deformace vlhkostí. OCEL Pevný materiál, který umožňuje tvorbu velkých rámů bez tahové deformace při silně napnutém sítu HLINÍK Pevný a lehký materiál, dle velikosti rámu a pnutí síta je možné volit různé profily. Lehký materiál umožňuje snadnou manipulaci především u neautomatických strojů.

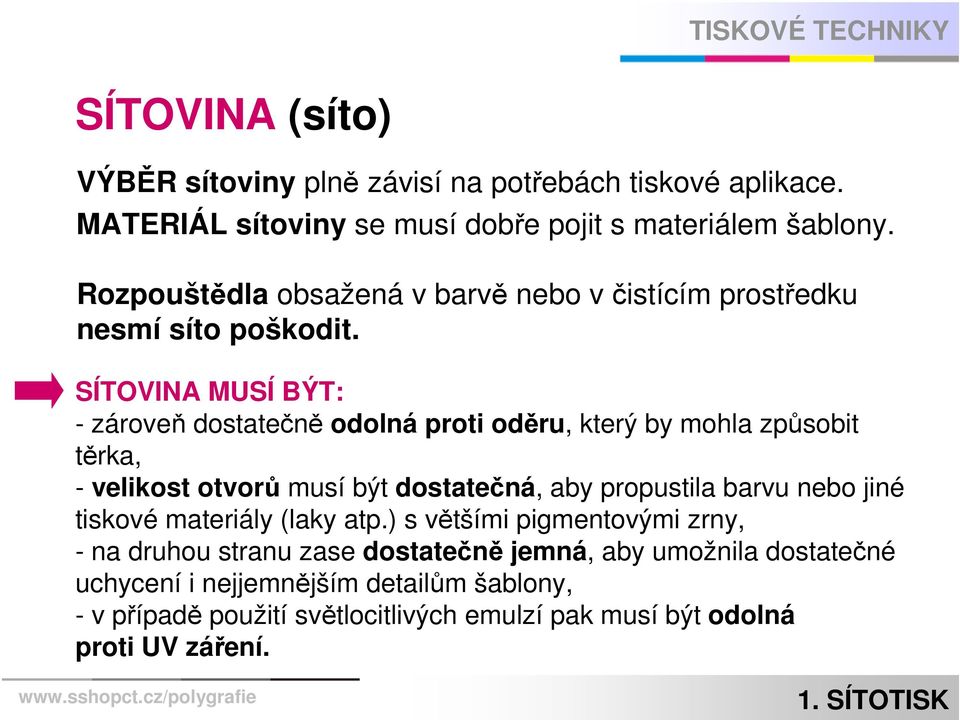

5 SÍTOVINA (síto) VÝBĚR sítoviny plně závisí na potřebách tiskové aplikace. MATERIÁL sítoviny se musí dobře pojit s materiálem šablony. Rozpouštědla obsažená v barvě nebo v čistícím prostředku nesmí síto poškodit. SÍTOVINA MUSÍ BÝT: - zároveň dostatečně odolná proti oděru, který by mohla způsobit těrka, - velikost otvorů musí být dostatečná, aby propustila barvu nebo jiné tiskové materiály (laky atp.) s většími pigmentovými zrny, - na druhou stranu zase dostatečně jemná, aby umožnila dostatečné uchycení i nejjemnějším detailům šablony, - v případě použití světlocitlivých emulzí pak musí být odolná proti UV záření.

6 SÍTOVINA (síto)

7 SÍTOVINA (síto) POUŽÍVANÉ MATERIÁLY polyesterové jsou vysoce odolné proti průtahu, umožňují velmi silné napnutí, nepřijímají vlhkost. Umožňují velmi přesný tisk, používají se v 90% všech sítotiskových aplikací. polyamidové větší průtažnost než polyesterové, velmi odolné proti abrazivném barvám, Používají se pro potisk nerovných předmětů nebo drsné keramiky. Kvůli vyšší elastitě a přijímání vlhkosti se nehodí na přesné a velkoformátové aplikace. hedvábí bylo používáno do 50 let 20. století, později nahrazeno polyesterovými a polyamidovými síťovinami.

8 SÍTOVINA (síto) POUŽÍVANÉ MATERIÁLY kovové sítoviny minimální průtažnost, dají se velmi silně napnout minimální průtažnost a na velká přesnost tisku, Při stejné hustotě síta jsou kovové vlákna tenčí než umělé, a tak mají větší otevřenou plochu a umožňují větší nános barvy i tisk nejjemnějších detailů. Kovové síťoviny jsou velmi drahé na náchylné ke zlomení. screen nejnovější generace poniklovaných, nerezových pletených síťovin. Mají mnohem lepší životnost než standardní kovové síťoviny, používají se např. při tisku etiket (rotační sítotisk).

9 SÍTOVINA (síto) rotamesh nejedná se o tkanou síťovinu ale o plech s vošťinovými otvory. Dají se ohnout na válec a používají se v rotačním sítotisku pro potisk etiket nebo látek. kovová síťovina rotamesh

10 SÍTOVINA (síto) ZÁKLADNÍ PARAMETRY SÍTOVIN HUSTOTA SÍTOVINY je udávána jako počet vláken na 1 cm, v praxi se pak používají síťoviny s hustotou F. TLOUŠŤKA VLÁKNA je udávána v µm (např. 27 µm). OTEVŘENÁ PLOCHA SÍTA udává kolik % celkové plochy pokrývají oka síta.

11 SÍTOVINA (síto) TISKOVÉ TECHNIKY DALŠÍ PARAMETRY SÍTOVIN Průměr vláken Šíře oka Otevřená plocha síta Tloušťka tkaniny Tloušťka vrstvy šablony Tloušťka tiskové formy Teoretický objem barvy Tloušťka mokré vrstvy barvy Druh vazby Parametr Hustota tkaniny Označení F d [µm] w [µm] Fo [%] D [µm] R [µm] M [µm] Vth [cm2/m2] Y [µm] L,K

12 SÍTOVINA (síto)

13 SÍTOVINA nános barvy šablona vlákna síta strana stěrky Potiskovaný materiál Vrstva šablony určuje sílu nánosu barvy na potiskovaném materiálu

14 SÍTOVINA (síto) 38 vláken/cm 54 vláken/cm 140 vláken/cm Nános barvy Nános barvy Nános barvy

15 SÍTOVINA (síto) VLIV TLOUŠŤKY VLÁKNA při stejné hustotě sítoviny 120/31 120/34 120/40

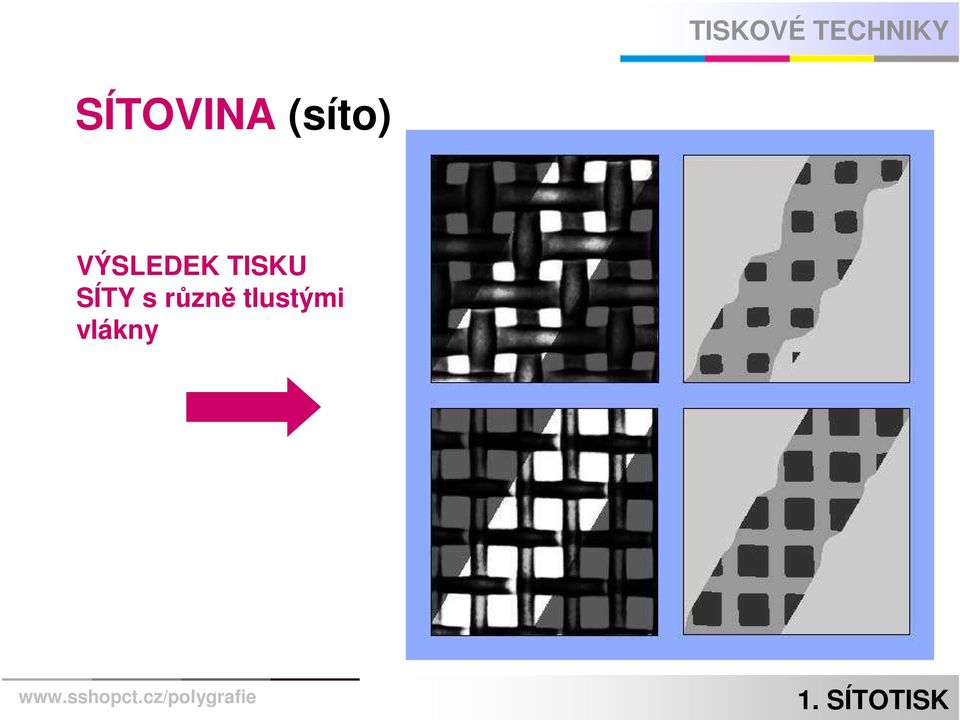

16 SÍTOVINA (síto) VÝSLEDEK TISKU SÍTY s různě tlustými vlákny

17 SÍTOVINA (síto) Multifilní síto Monofilní síto

18 SÍTOVINA otevřená plocha w = šíře otvoru a = vzdálenost mezi vlákny d = tloušťka vlákna

19 SÍTOVINA - výpočet otevřené plochy síta (F/d) 1. Vzdálenost jednotlivých vláken a (µm) a = /F a = /100 = 100 µm 2. Délka strany otvoru w w = a d 3. Otevřená plocha síta Fo = w 2 / a 2 x 100 %

20 SÍTOVINA - výpočet otevřené plochy síta Příklad: Sítovina 180/27 (180 vláken na cm/ tloušťka vlákna 27 µm) a = /180 = 55,555 w = a 27 = 55,55 27 = 28,555 Fo = 28,555 2 /55,555 2 x 100 = 26,42 %

21 SÍTOVINA (síto) typy vazeb L 1:1 plátnová K 1:2 keprová K 2:2 keprová

22 SÍTOVINA Výběr jemnosti síta dle druhu aplikace: do 30 vláken/cm tisk glitterů, reliéfní tisk (není možný tisk jemných detailů a rastrů), vláken/cm textilní tisk (pro krycí tisk na tmavé textilie 30-40, pro jemnější detaily nebo rastry 50-60), vláken/cm krycí tisky na papír, plasty atp. s hladkým povrchem, vláken/cm jemné detaily a rastry na materiály s hladkou plochou, malý nános barvy, vláken/cm pro nejjemnější detaily a rastry, minimální nános barvy (UV barvy).

23 Stroje pro napínání sítoviny TISKOVÉ TECHNIKY

24 Stroje pro napínání sítoviny TISKOVÉ TECHNIKY - zajišťují rovnoměrné napnutí sítoviny v požadované napínací síle. Napínací zařízení rozdělujeme: 1. napínáky mechanické zajišťují napnutí síta nejčastěji šnekovým mechanismem poháněným klikou či motoricky. 2. napínáky pneumatické pro napínání jsou použity písty s tlakovým vzduchem (v současné době využíváno nejčastěji).

25 Napínací zařízení pneumatické TISKOVÉ TECHNIKY Sítovina může být upnuta: 1. do lišty pokud celou napínanou hranu tvoří jedna lišta, není možné dosáhnout rovnoměrného tahu ve všech místech, 2. do samostatných klapek - využívají se dvě velikosti klapek, - jednotlivé klapky je nutno rozmístit tak, aby byly rovnoměrně rozloženy po stranách síta, - počet napínacích jednotek se volí podle velikosti napínaného rámu.

26 Napínací zařízení pneumatické klapkové mechanismy TISKOVÉ TECHNIKY Pro rámy menších formátů a pro rámy s podobnou délkou stran se mohou použít jednookruhové systémy - pro všechny klapky je použito stejného tlakového vzduchu. U velkých sít a sít s různým poměrem stran je napínání složitější a strany vyžadují rozdílné tlaky při napínání používají se dvouokruhové systémy - protilehlé strany jsou ovládány z jednoho řídícího pultu a vyznačují se stejným tlakem pístů. PRINCIPY NAPÍNÁNÍ SÍT: 1. standardní, 2. úhlové.

27 1. Princip napínání sít - standardní TISKOVÉ TECHNIKY - je velmi jednoduchý, - jednotlivé klapky se podle formátu rámu rozmístí po jeho obvodu, - do jejich čelistí se upne sítovina, - je nutné udržovat čelisti a jejich povrch v naprostéčistotě, - postupy napínání síta jsou dva: a) přes hranu rámu, b) bez kontaktu s rámem, - sítovina není napnuta najednou, ale tlak klapek se postupně zvětšuje, - při napnutí se musí použít větší síla, než je předepsaná v propozicích zakázky, protože po nalepení a zaschnutí dochází k mírnému povolení tkaniny. Každá zakázka má stanoveno: - s jakou tkaninou se bude pracovat (u materiálů je definována mezní napínací síla, která určuje míru maximálního napnutí), - jaká je požadovaná napínací síla.

28 2. Princip napínání sít - úhlové - tkanina je napnuta pod určitým úhlem, - nejčastěji se používají úhly 7, 5, 15, 20 stupňů, - využívá se hlavně v případě, kdy jsou na motivu rastrové plochy nebo jemné linie rovnoběžné s vlákny, - využívá se převážně při potisku nesavých materiálů, - napínání je náročné technologicky i vzhledem k množství spotřebovaného materiálu, - sítovina se vypne na rám pomocný, který je větší než požadovaný rám, na němž má být tkanina napnuta, - dále dochází k nalepení sítoviny na hrany požadovaného rámu, - přebytečný materiál je po zaschnutí lepidla odstraněn.

29 2. Princip napínání sít TISKOVÉ TECHNIKY Standardní Sítovina Úhlové Sítovina napínáky napínáky Rám rovnoběžně s vlákny síta Rám natočený o 7

30 LEPENÍ sítoviny - nezbytné je dobré očištění sítotiskového rámu od nečistot, zbytků lepidel, barvy či staré sítoviny, - nejčastěji se používají speciální dvousložková lepidla na bázi polyuretanu, - lepidlo se nanáší buď na rám a následně je přiložena sítovina, nejčastějším postupem je však nanesení lepidla na již k rámu přiloženou sítovinu, - nanášení lepidla je prováděno štětcem, - dále dochází k zasychání - preferuje se pozvolnější zasychání, aby nedocházelo k zaschnutí lepidla dříve, než je kompletně naneseno na sítovinu, - sítovina zůstává vypnuta dokud plně nezaschne, - po zaschnutí se uvolní tah napínacího zařízení a oříznou se přebytky sítoviny z vnější strany rámů.

31 KONTROLA napnutí sítoviny Je důležitým krokem, kdy dochází ke kontrole správné a rovnoměrné napínací síly. Ke kontrole se používají: - mechanické měřící systémy s analogovým nebo digitálním výstupem, které se položí na vypnuté síto a měřidlo zobrazí aktuální hodnotu napínací síly, - měření se musí provádět v obou základních směrech napínání (rovnoměrné napnutí = naměřena stejná napínací síla), - tiskový motiv se ve většině případů orientuje doprostřed síta, kde musí být naměřena konstantní napínací síla.
