Návod k obsluze WANDO POU VÝDEJNÍK VODY FONTANA. Stránka 1 z 5. FONTANA WATERCOOLERS s.r.o. Klokotská 693/ Praha 4 Libuš

Transkript

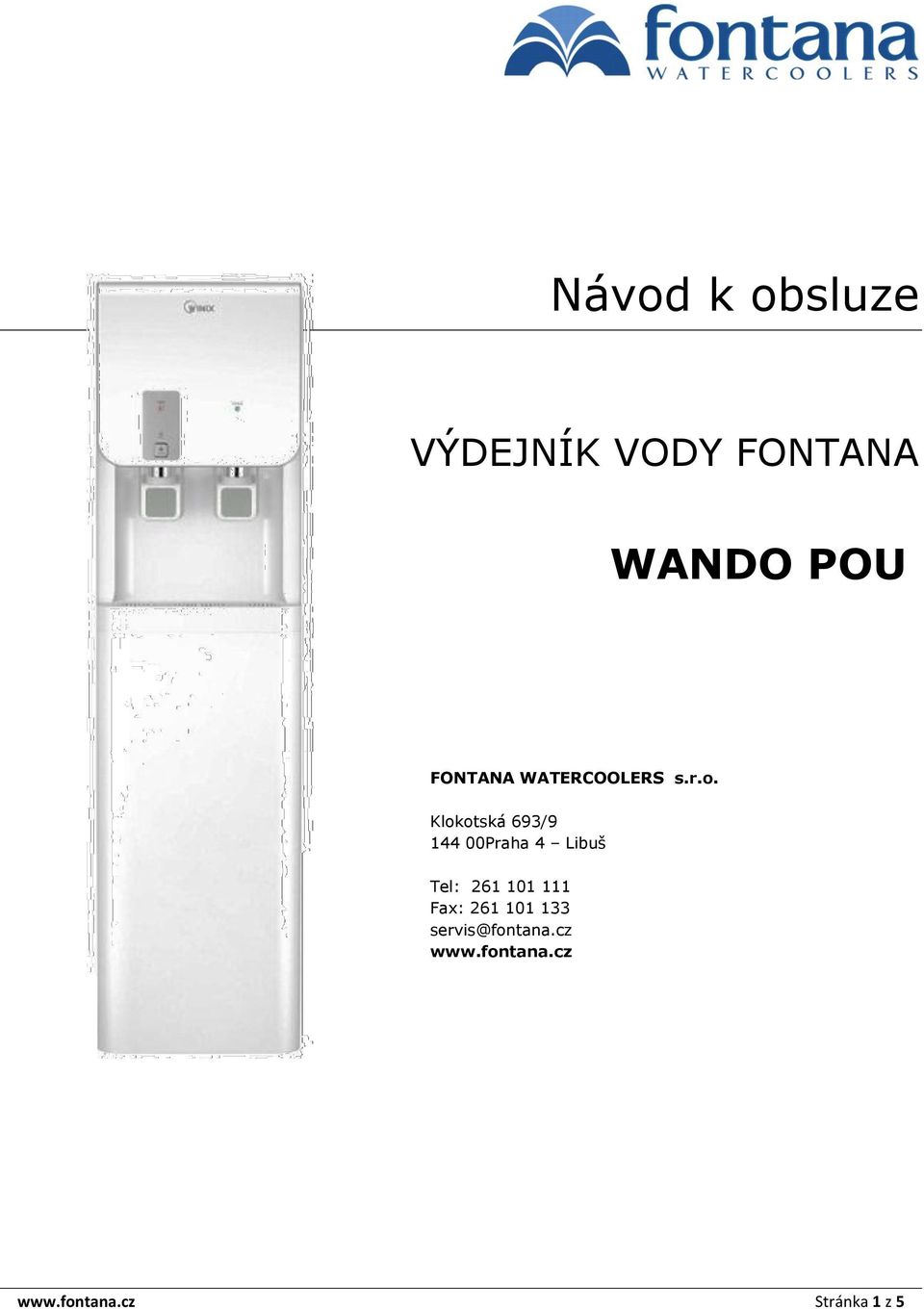

1 Návod k obsluze VÝDEJNÍK VODY FONTANA WANDO POU FONTANA WATERCOOLERS s.r.o. Klokotská 693/ Praha 4 Libuš Tel: Fax: servis@fontana.cz Stránka 1 z 5

2 POPIS PŘÍSTROJE Přístroj je vybaven kvalitním kompresorovým chlazením a termostatem, který hlídá optimální teplotu vody. Má elegantní vzhled s velmi jednoduchým ovládáním. Je vhodný pro použití v domácnostech, hotelích, kancelářích, školách a podobně. Pro tento přístroj je charakteristický tichý chod, rychlý ohřev a chlazení a to vše při nejnižší možné spotřebě elektrické energie. Nádoby, které přichází do styku s vodou, jsou lisovány z hygienicky nezávadných plastů či kovů. Ke zdroji vody je připojen filtr. Funguje na bázi aktivního uhlí a odstraňuje chlor, zápach, příchuť a částice od velikosti 5 mikronů. Kapacita filtru je litrů. Pak je třeba jej vyměnit. Doporučený interval pro výměnu je 6 měsíců. Výměnu zajišťuje pouze technik společnosti FONTANA WATERCOOLERS, s.r.o. Kontrolky nahřívání a chlazení přístroje Dětská pojistka horké vody Kohoutek studené vody Kohoutek horké vody Odkapávací miska Spínač horké vody off voda pouze pokojová on voda horká Nastavení termostatu (teploty chlazení) nemanipulujte, volejte servis Výpusť horké vody z ohřívací nádoby Výpusť studené vody z nádrže Přívod vody z řadu Napájecí kabel Kontrolka horké vody se po zapnutí přístroje rozsvítí, znamená to, že se voda zahřívá. Jakmile kontrolka zhasne, voda má požadovanou teplotu. Kontrolka studené vody se po zapnutí přístroje rozsvítí, znamená to, že se voda chladí. Jakmile kontrolka zhasne, voda má požadovanou teplotu. Po stisknutí tlačítka pojistky nelze kohoutkem napustit horkou vodu. TESTOVÁNÍ Přístroj je ve výrobním podniku testovaný a sanitárně ošetřený tak, aby splňoval bezpečnostní a hygienické předpisy. Před uvedením do provozu je nutné zkontrolovat kompletnost výrobku. NÁVOD K OBSLUZE, NÁVOD K INSTALACI 1. Postavte výdejník na místo, které je určené k jeho používání. Místo musí být dobře větratelné a teplota zde nesmí poklesnout pod bod mrazu. Přístroj musí stát minimálně 15 cm od stěny z důvodu správného odvětrání (není vhodné umisťovat blízko topení). 2. POZOR! Přístroj nezapojujte do zásuvky, pokud nejsou chladící a ohřívací nádoby naplněny vodou!!! 3. Připojte výdejník ke zdroji vody. 4. Stiskněte oba kohoutky a počkejte, až poteče ustálený proud vody. 5. Teprve nyní spotřebič připojte do zásuvky. 6. Při zapnutí spínače ohřevu se aktivuje ohřev vody. Při dosažení nejvyšší teploty (95 C) se ohřev vypne. Tento cyklus se stále opakuje a teplota se pohybuje v rozmezí 80 C-95 C. Stránka 2 z 5

3 7. Přestože výrobce přístroj sanituje, je potřeba provést sanitaci ještě jednou před uvedením přístroje do provozu, dle přiložených sanitních instrukcí čištění a sanitace výdejníku 8. Nepokládejte na přístroj jakékoliv věci. 9. Udržujte plochu okolo výdejníku čistou. 10. Pravidelně kontrolujte a vyprazdňujte odkapávač. Přístroj nemusíte při běžném provozu vypínat. Doporučujeme výdejník vypnout při dlouhodobé nepřítomnosti. UPOZORNĚNÍ: Chladiče nevyžadují údržbu, pouze je potřeba po určité době vyměnit filtr a desinfikovat dle návodu v průvodní technické dokumentaci. Pokud přístroj nebude delší dobu používán, vypusťte vodu z obou komor výpustní maticí v zadní stěně výdejníku a odpojte přístroj od zdroje elektrického proudu. Udržujte výdejník v bezpečné vzdálenosti od zdrojů tepla a přímého slunečního záření. Vzdálenost od zdi minimálně 15 cm. Výdejník nezapínejte, neteče-li z červeného kohoutku voda. Předejdete tím poškození ohřívacího elementu. Čistíte-li, nebo nepoužíváte-li výdejník, odpojte jej od zdroje a vypusťte vodu. Neinstalujte výdejník v dosahu dětí. Předejdete nebezpečí opaření K zamezení nehod a úspoře energie výdejník při nepřítomnosti vypínejte ZÁVADY, MOŽNÉ PŘÍČINY A JEJICH ODSTRANĚNÍ: Prosím použijte tohoto průvodce, před voláním servisního technika. Závada Možná příčina Náprava Studená voda není studená Hlučný provoz TECHNICKÉ ÚDAJE Spínač chlazení není zapnut, nebo jste vyčerpali celý obsah chladící nádoby Výdejník není v rovině, nebo se něčeho dotýká. Zkontrolujte zapojení ke zdroji a vypínač chlazení. Chvíli vyčkejte na dochlazení další vody. Umístěte výdejník do roviny, aniž by se čehokoliv dotýkal. Napětí 230V / 50 Hz Teplota horké vody 85 C ± 10 C Příkon chlazení 100W Kapacita horké vody 2l Teplota chlazení 4 C ± 4 C Chladivo R134a/26g Kapacita chlad. tanku 3,2 l Hmotnost 17 kg Příkon ohřevu 500W Rozměry 300 x 440 x 1150 mm ČIŠTĚNÍ A SANITACE OCHLAZOVAČE VODY Pro čištění a sanitaci budete potřebovat následující: čistý kbelík na 7 10 l vody, Savo, houbičku na nádobí, hadřík, vhodný kartáček, kterým lze čistit kohoutky (dříve se prodával na čištění lahví nebo zkumavek) Stránka 3 z 5

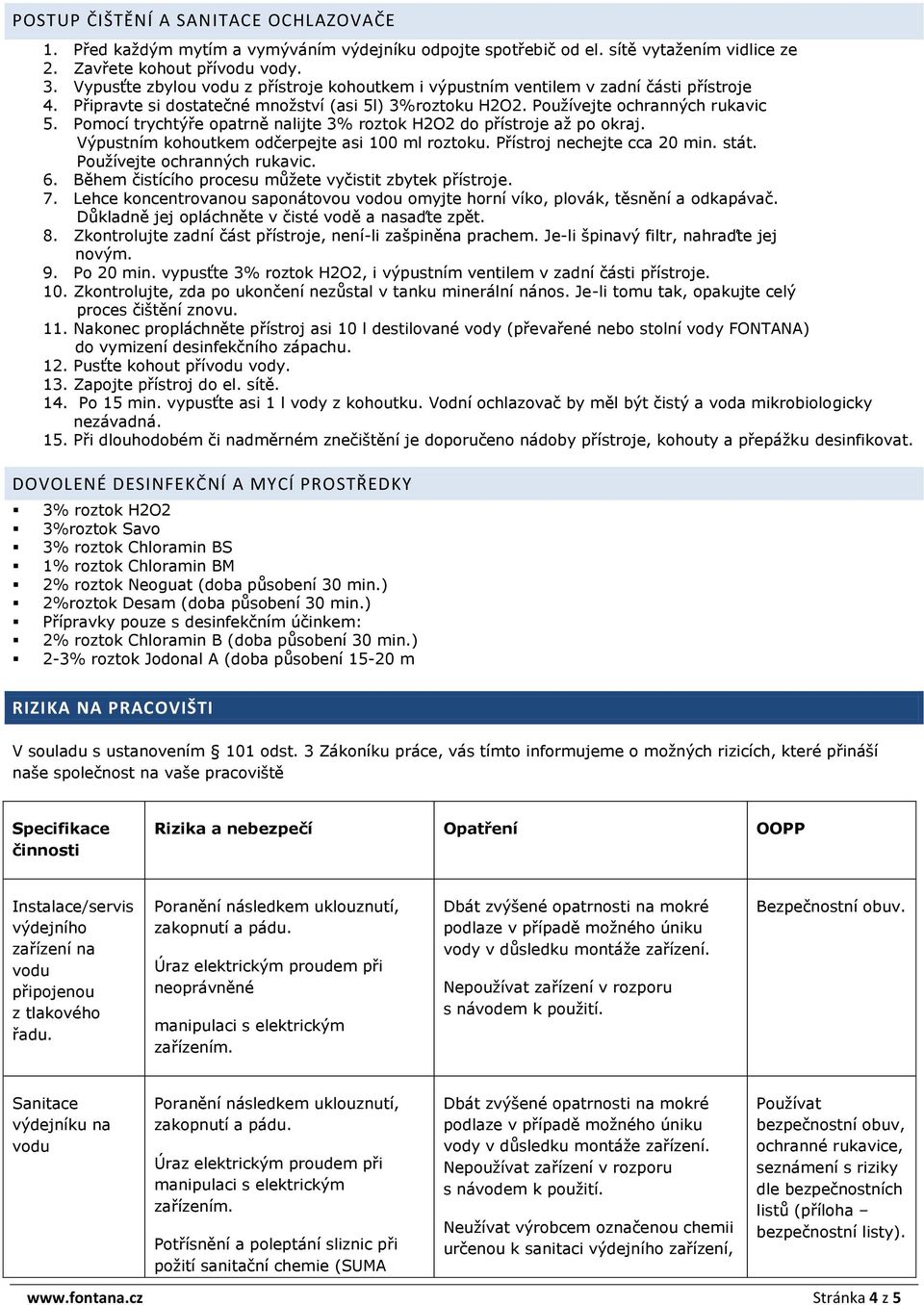

4 POSTUP ČIŠTĚNÍ A SANITACE OCHLAZOVAČE 1. Před každým mytím a vymýváním výdejníku odpojte spotřebič od el. sítě vytažením vidlice ze 2. Zavřete kohout přívodu vody. 3. Vypusťte zbylou vodu z přístroje kohoutkem i výpustním ventilem v zadní části přístroje 4. Připravte si dostatečné množství (asi 5l) 3%roztoku H2O2. Používejte ochranných rukavic 5. Pomocí trychtýře opatrně nalijte 3% roztok H2O2 do přístroje až po okraj. Výpustním kohoutkem odčerpejte asi 100 ml roztoku. Přístroj nechejte cca 20 min. stát. Používejte ochranných rukavic. 6. Během čistícího procesu můžete vyčistit zbytek přístroje. 7. Lehce koncentrovanou saponátovou vodou omyjte horní víko, plovák, těsnění a odkapávač. Důkladně jej opláchněte v čisté vodě a nasaďte zpět. 8. Zkontrolujte zadní část přístroje, není-li zašpiněna prachem. Je-li špinavý filtr, nahraďte jej novým. 9. Po 20 min. vypusťte 3% roztok H2O2, i výpustním ventilem v zadní části přístroje. 10. Zkontrolujte, zda po ukončení nezůstal v tanku minerální nános. Je-li tomu tak, opakujte celý proces čištění znovu. 11. Nakonec propláchněte přístroj asi 10 l destilované vody (převařené nebo stolní vody FONTANA) do vymizení desinfekčního zápachu. 12. Pusťte kohout přívodu vody. 13. Zapojte přístroj do el. sítě. 14. Po 15 min. vypusťte asi 1 l vody z kohoutku. Vodní ochlazovač by měl být čistý a voda mikrobiologicky nezávadná. 15. Při dlouhodobém či nadměrném znečištění je doporučeno nádoby přístroje, kohouty a přepážku desinfikovat. DOVOLENÉ DESINFEKČNÍ A MYCÍ PROSTŘEDKY 3% roztok H2O2 3%roztok Savo 3% roztok Chloramin BS 1% roztok Chloramin BM 2% roztok Neoguat (doba působení 30 min.) 2%roztok Desam (doba působení 30 min.) Přípravky pouze s desinfekčním účinkem: 2% roztok Chloramin B (doba působení 30 min.) 2-3% roztok Jodonal A (doba působení m RIZIKA NA PRACOVIŠTI V souladu s ustanovením 101 odst. 3 Zákoníku práce, vás tímto informujeme o možných rizicích, které přináší naše společnost na vaše pracoviště Specifikace činnosti Rizika a nebezpečí Opatření OOPP Instalace/servis výdejního zařízení na vodu připojenou z tlakového řadu. Poranění následkem uklouznutí, zakopnutí a pádu. Úraz elektrickým proudem při neoprávněné manipulaci s elektrickým zařízením. Dbát zvýšené opatrnosti na mokré podlaze v případě možného úniku vody v důsledku montáže zařízení. Nepoužívat zařízení v rozporu s návodem k použití. Bezpečnostní obuv. Sanitace výdejníku na vodu Poranění následkem uklouznutí, zakopnutí a pádu. Úraz elektrickým proudem při manipulaci s elektrickým zařízením. Potřísnění a poleptání sliznic při požití sanitační chemie (SUMA Dbát zvýšené opatrnosti na mokré podlaze v případě možného úniku vody v důsledku montáže zařízení. Nepoužívat zařízení v rozporu s návodem k použití. Neužívat výrobcem označenou chemii určenou k sanitaci výdejního zařízení, Používat bezpečnostní obuv, ochranné rukavice, seznámení s riziky dle bezpečnostních listů (příloha bezpečnostní listy). Stránka 4 z 5

5 BAC, Cif, Pulirapid). které přináší technik na pracoviště. Nepoužívat výdejník dokud není dokončena sanitace. Stránka 5 z 5
