1 MANUÁL K POUŽITÍ

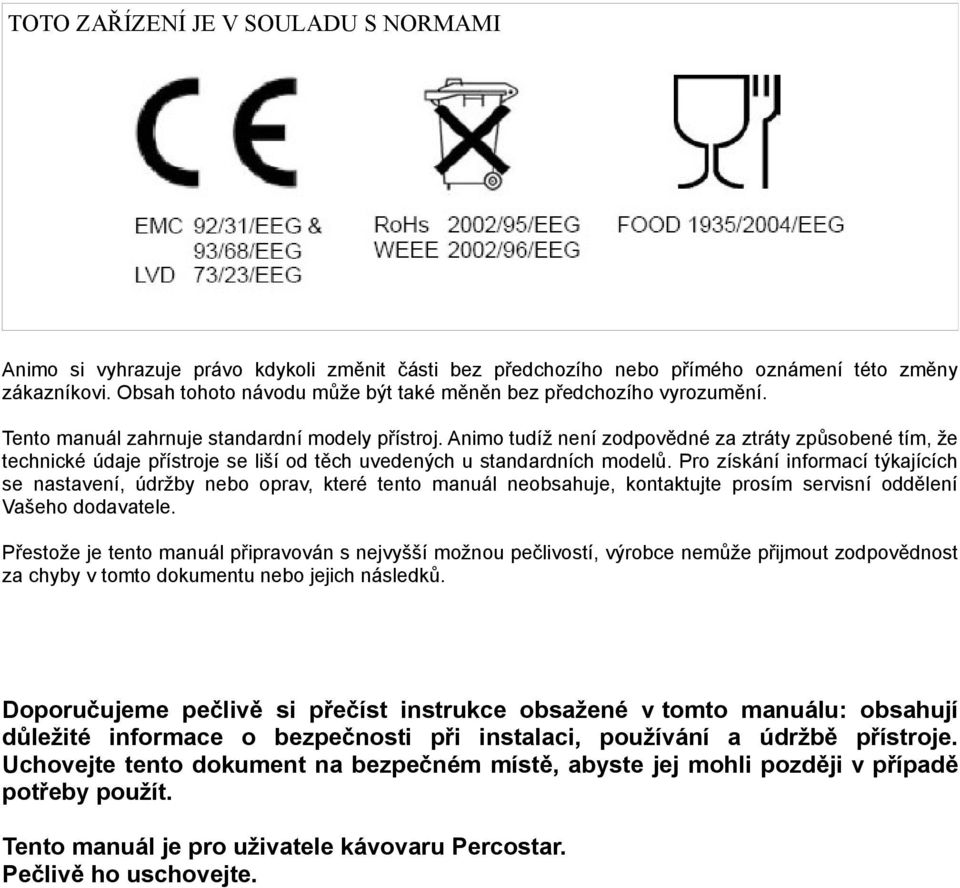

2 TOTO ZAŘÍZENÍ JE V SOULADU S NORMAMI Animo si vyhrazuje právo kdykoli změnit části bez předchozího nebo přímého oznámení této změny zákazníkovi. Obsah tohoto návodu může být také měněn bez předchozího vyrozumění. Tento manuál zahrnuje standardní modely přístroj. Animo tudíž není zodpovědné za ztráty způsobené tím, že technické údaje přístroje se liší od těch uvedených u standardních modelů. Pro získání informací týkajících se nastavení, údržby nebo oprav, které tento manuál neobsahuje, kontaktujte prosím servisní oddělení Vašeho dodavatele. Přestože je tento manuál připravován s nejvyšší možnou pečlivostí, výrobce nemůže přijmout zodpovědnost za chyby v tomto dokumentu nebo jejich následků. Doporučujeme pečlivě si přečíst instrukce obsažené v tomto manuálu: obsahují důležité informace o bezpečnosti při instalaci, používání a údržbě přístroje. Uchovejte tento dokument na bezpečném místě, abyste jej mohli později v případě potřeby použít. Tento manuál je pro uživatele kávovaru Percostar. Pečlivě ho uschovejte.

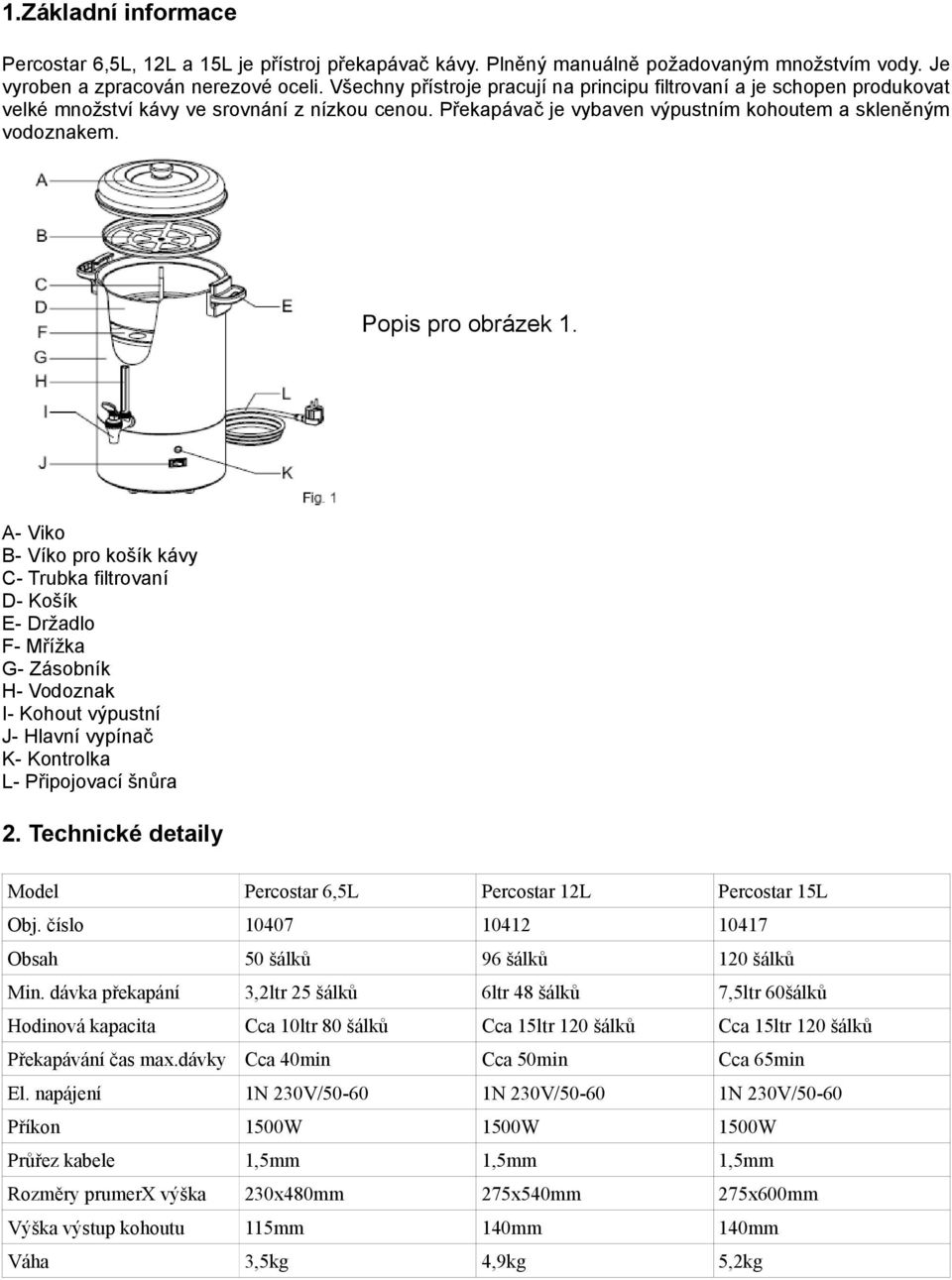

3 1.Základní informace Percostar 6,5L, 12L a 15L je přístroj překapávač kávy. Plněný manuálně požadovaným množstvím vody. Je vyroben a zpracován nerezové oceli. Všechny přístroje pracují na principu filtrovaní a je schopen produkovat velké množství kávy ve srovnání z nízkou cenou. Překapávač je vybaven výpustním kohoutem a skleněným vodoznakem. Popis pro obrázek 1. A- Viko B- Víko pro košík kávy C- Trubka filtrovaní D- Košík E- Držadlo F- Mřížka G- Zásobník H- Vodoznak I- Kohout výpustní J- Hlavní vypínač K- Kontrolka L- Připojovací šnůra 2. Technické detaily Model Percostar 6,5L Percostar 12L Percostar 15L Obj. číslo Obsah 50 šálků 96 šálků 120 šálků Min. dávka překapání 3,2ltr 25 šálků 6ltr 48 šálků 7,5ltr 60šálků Hodinová kapacita Cca 10ltr 80 šálků Cca 15ltr 120 šálků Cca 15ltr 120 šálků Překapávání čas max.dávky Cca 40min Cca 50min Cca 65min El. napájení 1N 230V/ N 230V/ N 230V/50-60 Příkon 1500W 1500W 1500W Průřez kabele 1,5mm 1,5mm 1,5mm Rozměry prumerx výška 230x480mm 275x540mm 275x600mm Výška výstup kohoutu 115mm 140mm 140mm Váha 3,5kg 4,9kg 5,2kg

4 UPOZORNĚNÍ - VŽDY DODRŽUJTE MÍSTNÍ PRAVIDLA K INSTALACI ZAŘÍZENÍ A JEHO SOUČÁSTÍ - NEUMISTUJTE ZAŘÍZENÍ V PROSTŘEDÍ KDE TEPLOTA KLESÁ K BODU MRAZU. V ZAŘÍZENÍ JE STÁLE VODA. - VŽDY ZAPOJTE ZAŘÍZENÍ DO ZEMNĚNÉ ZÁSUVKY. - VENKOVNÍ POVRCH JE VELMI HORKÝ. NEDOTÝKEJTE SE HO. - NEPOTÁPĚJTE ANI NESTŘÍKEJTE ZAŘÍZENÍ. - NEZAPÍNEJTE ZAŘÍZENÍ BEZ VODY. - VŽDY ODPOJTE ZAŘÍZENÍ OD SÍTĚ V PŘÍPADĚ OTEVŘENÉHO PŘÍSTROJE - všechny OPRAVY NECHTE PROVÁDĚT ODBORNÝ PERSONÁL. - KDYŽ PŘEKAPÁVAČ NENÍ POUŽÍVÁN ODPOJTE HO OD SÍTĚ A OTEVŘETE VÝPUSTNÍ KOHOUT. 3. INSTALACE Následující informace se týkají umístění a připojení. 3.1 Umístění na stůl nebo na rovnou podložku. místě dosahu připojení do ele. Sítě tam kde v případě úniku tekutin nedojde k poškození jiného přístroje 3. 2Připojení do sítě záleží na typu, musí být připojen v souladu s instrukcemi uvedenými níže. Obrázek 2 Obrázek 2 vodiče E zem vodiče N pracovní nula vodiče L fázový vodič 4. Ovládání Hlavní vypínač ON/OFF (fig.1j) Kontrolka světlo (fig. 1k) 5. Příprava před prvním použítím 1. Vyčistěte víčko a košík, trubici filtrování a zásobník neagresivním prostředkem 2. Umístěte části tak je popsáno na obrázku 3 3. Poté zařízení připojte do zásuvky 4. Zařízení je nyní připraveno k provozu 6. Příprava překapávání 1. Vložte trubici obrázek (3A) skrz střed mřížku (3B) a umístěte do zásobníku. 2. Naplňte zásobník studenou vodu v souladu s požadavkem překapání kávy. 3. Umístěte regulátor kávy (3C) 4. Uzavřete filter nádobu víkem (3D) 5. Umístěte zavřený filter přes filtrovací trubici v zásobníku.

5 6. Vložte vrchní víko na své místo překapávače. Neotvírejte během cyklu překapávaní. 7. Zapněte překapávač hlavním vypínačem. 8. Když červená kontrolka se rozsvítí. Káva je připravena a je automaticky udržována. 9. Poté co vodoznak je prázdný jsou uvntř nádoby ještě asi 3 šálky kávy. Prosím současně vypněte přístroj ze zásuvky. 10. Sundejte filter z zásobníku a vyprázdňete ho. Propláchněte ho vodou. 11. Opláchněte filter, víko, filtrovací trubici pod tekoucí vodou. 12. Po vyčištení zásobníku překapávač je znovu připraven k provozu. 6.2 Horká voda pro instantní produkty Tento přístroj může sloužit i pro překapání horké vody na instantní produkty. V tomto případě musí být zásobník vyčištěn důkladně. Periodické čištění najdete v kapitole ÚDRŽBA. UPOZORNĚNÍ ZŮSTAŇTE POBLÍŽ BĚHEM PROVÁDĚNÍ ÚDRŽBY. V PŘÍPADĚ ODVÁPNOVÁNÍ DODRŽUJTE POKYNY NA ŠTÍTKU DETERGENTŮ. JE VHODNÉ POUŽÍT OCHRANNÉ BRÝLE A RUKAVICE. PO ODVÁPNĚNÍ PŘÍSTROJ 3KRÁT PROPLÁCHNĚTE PRO DŮKLADNÉ ODSTRANĚNÍ ZBYTKU CHEMIE. UMYJTE SI DŮKLADNĚ RUCE. ZAŘÍZENÍ NEMŮŽE BÝT POTÁPENO NEBO STŘÍKANO. Všechny ZÁSAHY NA ZAŘÍZENÍ MUSÍ BÝT PROVÁDĚNY ODBORNÝM PERSONÁLEM. 7. ÚDRŽBA 7.1 Normální čištění po používání 1. Vyčistěte filter košík, filter víko košíku a vrchní víko neabrazivním prostředkem a vysušte jemným hadříkem. 2. Nepoužívejte žádné abrazivní prostředky. Toto způsobuje škrábance. Použijte jemný hadřík a osušte. 3. Vnitřek zásobníku vyčistěte a filtrovací trubici protáhněte kartáčkem. 4. Pro vyčištění vnitřku kohoutu použijte kartáček pro vyčištění vodoznaku odstraňte trubici a naložte do roztoku na 15-30min. 7.2 Speciální čištění provádějte každý 2 týden 1. V případě, že je překapávač používán denně musí být ohřev čištěn 2týdně odstraňovačem kávových usazenin. 2. Pro toto odpojte zařízení ze zásuvky. 3. Vypustěte zařízení kompletně. 4. Po čištění ohřev vyčistěte propláchnutím horkou vodou.

6 7.3 Odvápnění Používáním a v závislosti na tvrdosti vody se ohřev zanaší vodním kamenem.toto zvyšuje spotřebu energie. 1. Vytvořte si odvápňovací roztok(sledujte štítek detergentu) 2. Zkompletujte zařízení. Buďte si jistí spravným osazením filtrovací trubice na základně ohřevu. 3. Přibližně 1lit. Prostředku nalijte do zásobníku. Umístěte víko na překapávač a zapněte. Prostředek začne procházet systémem. 4. Ponechte zařízení v chodu cca 15min. 5. Vypněte zařízení kompletně vyprazdněte. 6. Opláchněte části důkladně horkou vodou. 7. Zařízení je nyní připraveno opět k provozu. 8. TEPLOTNÍ OCHRANA UPOZORNĚNÍ VYČISTĚTE ZAŘÍZENÍ TÉŽ S ODKAZEM NA VYPÍNÁNÍ TEPLOTNÍ OCHRANY OHŘEVU. KAPITOLA 7. Tento přístroj je vybaven teplotní ochranou. Tato ochrana vypne překapávač v případě vysoke teploty. Kontrolka stavu chodu zhasne. Ve vetšina případech je příčina v zavápnění ohřevu. Postupujte takto 1. Odpojte zařízení od sítě 2. Vypusťte kompletně zařízení a nechte zařízení zchladit. Když teplotní ochrana vypíná střídavě proveďte kroky popsané v kapitole 7.3. Jiném případě kontaktujte odborného poradce. 9. TRANSPORT 1. Vypněte zařízení a odpojte ze zdi. 2. Odstraňte víko ze zásobníku. 3. Otočte přístroj vzhůru dnem nad umyvadlem zbytek vody vykape. 4. Odstraňte víko 5. Překapávač je nyní připraven k transportu. 6. Postupujte nyní v souladu kapitoly 3.
