1 TISKY v systému KOKE OKEŠ/MISYS příprava tisku nastavení programu postupy při tisku problémy

2 Obsah Obecná pravidla: 1. technologie tvorby výkresu a zobrazovací tabulky 2. vektorová kresba, rastry a jejich kombinace 3. aplikace barev zobrazovacích tabulek podle nastavení programu 4. pořadí vykreslování 5. záměna pořadí vykreslování objektů, linií (v jednom výkresu) 6. měřítkové faktory (výkresy X tisky, (symboly, čáry, texty)) 7. průhlednosti ploch a rastrů 8. maskov kování rastru a vektorové kresby 9. limit a DPI v nastavení programu tiskárny 10. tisk přímo na tiskárnu 11. tisk do rastru 12. tisk do PDF souboru Problémy: 1. Moaré, dithering (rozklad barev) 2. ztrátová komprese, míchání barev a barevný prostor (gamut ( gamut) 3. OS, ovladače a nároky na tisk (nic se netiskne, ošklivý tisk,, dlouhá doba) 4. chybí kresba (jakoby useknutá), otočení tisku 5. kresba chybí "nahodile 6. kresba je moc "zubatá" (obrazovka x tisk) 7. jiné barvy na monitoru a tiskárně (RGB x CMYK, gamut a jiné... :-))

3 Technologie tvorby výkresu a zobrazovací tabulky Technologie tvorby výkresu definuje obsah výkresu a jeho vzhled. Obsah výkresu je definován v souboru *.TAB (tabulka expert pro funkci Expert). Vzhled je definován tzv. zobrazovacími tabulkami. Zobrazovací tabulky: COL - barvy a tloušťky (barvy jsou definovány pro bílé a černé pozadí monitoru a pro tiskárnu) tloušťky v pixlech pro monitor a v mm pro tiskárnu) CAR - čáry (definuje se vzhled, pro monitor a tiskárnu lze definovat rozdílnou barvu a tloušťku) SYM - symboly (tvar je definován v souborech *.KSH, barva a tloušťka pro monitor a tiskárnu) FON - fonty (tvar je definován v souborech *.KSH, zde úhel sklonu a mezer mezi znaky) ARE tabulka plošných výplní (pouze styl, výsledná barva na monitoru a tiskárně podle definice barev) výsledek tisku (barvy) je ještě závislý na nastavení programu a případně připojených tzv. privátních tabulek: a na typu zobrazení:

4 Zobrazovací tabulky tabulky mohou být aplikovány jako: 1. globální 2. technologické 3. privátní globální aplikují se tehdy, není-li možno aplikovat definici z jiných tabulek (výkresy bez nebo s neexistující technologií, neexistence definice v privátních tabulkách) technologické jsou uvedeny v definici technologie tvorby výkresu a aplikovány na výkresy s uvedenou technologií privátní jsou součástí výkresu, aplikují se vždy, obsahují pouze definice prvků, které se v době připojení tabulek ve výkresu nacházely!

5 Vektorová kresba, rastry a jejich kombinace Systém je schopen (mimo jiné) zpracovávat dva základní typy dat používané v počítačích pro zpracování kresby vektorovou kresbu a rastry. vektrová kresba rastr (bitmapová grafika) Základním rozdílem mezi těmito typy dat je možnost změny velikosti bez ztráty kvality (zoomování, tranformace). V počítači jsou prvky vykreslovány v definovaném pořadí pozdější prvky překrývají prvky předcházející. V praxi toto bývá problém, se kterým se musí program vypořádat, aby bylo možno docílit požadovaného vzhledu.

6 Aplikace barev na základě nastavení programu

7 Aplikace barev na základě nastavení programu

8 Aplikace barev zobrazovacích tabulek podle nastavení programu obrazovka tiskárna

9 Aplikace barev zobrazovacích tabulek podle nastavení programu obrazovka tiskárna

10 Aplikace barev zobrazovacích tabulek podle nastavení programu obrazovka tiskárna

11 Pořadí vykreslování dat 1. barevné rastry 2. jednobarevné rastry nebo plochy 3. plochy nebo jednobarevné rastry 4. vektor a plochy s pevným pořadím vykreslení Dále je pořadí dáno seřazením souborů v tabulce Vlastnosti souborů. Zde lze měnit pořadí souborů. Změna se provede označením přesouvaného souboru, přidržení tlačítka ALT a stiskem kláves šipka nahoru nebo dolu.

12 Záměna pořadí vykreslování objektů a linií v jednom výkresu Pokud se objekty nacházejí ve stejném výkresu, jsou pro změnu pořadí vykreslování určeny funkce a Funkce pro přeskupení objektů je určena pro ruční přesuny na co se ukáže (myší), je kresleno jako poslední (týká se to celé vrstvy, ze které je identifikován objekt. Funkce Přeskupení vrstev provádí obdobnou činnost umožňuje však uložení více definic přeskupení vrstev a rozklad nebo naopak sloučení objektů příslušejících určité vrstvě do jednoho nebo více výkresů. Přeskupení objektů vrstvu, která má být nahoře (tedy kreslena poslední (v jednom výkresu)) lze určit identifikací myší, nebo zadáním na dialogový řádek. Zadaná sekvence vrstev se pamatuje pro příští aktivaci funkce. Přeskupení vrstev umožňuje uložení definic pořadí vrstev pod jménem, rozklad do jednotlivých výkresů podle vrstev, sloučení stejných vrstev z různých výkrsů apod. Výsledkem je čitelná mapa (výkres, tisk)

13 Používání měřítkových faktorů Při práci s výkresem se používají tři měřítka : 1. měřítko výkresu měřítko výkresu 1:1000, 1 tisk 1: měřítko symbolu, výška textu 3. měřítko tisku měřítko výkresu 1:500, 1 tisk 1:500 měřítko výkresu 1: tisk 1:2000 Měřítko výkresu lze měnit ve statistice souboru. Velikost (relativní) všech prvků závislých na měřítku výkresu se přepočítá (symboly, texty, styly čar, složené prvky).

14 Průhlednost a maskování Barevné rastry úprava maskováním, průhledností Jednobarevn arevné rastry úprava maskováním, průhledností Vektor úprava maskováním, ořezáním řezáním; průhlednost lze použít pouze u ploch Průhlednost rastrů a ploch lze nastavit ve vlastnostech souboru. U ploch je hodnota funkční pouze u plošných výplní s plným krytím v tabulce plošných výplní (ARE).

15 Maska vektorové kresby Maskování vektorové kresby lze provést plochou s barvou pozdí s pevným pořadím vykreslování.

16 Maska vektorové kresby Maskování vektorové kresby lze provést plochou s barvou pozdí s pevným pořadím vykreslování. Maskování vektorové kresby lze provést plochou s barvou pozdí s pevným pořadím vykreslování.

17 Limit a DPI v nastavení programu - tiskárny stejný limit 600 DPI Hodnota limit určuje velikost adresovatelného prostoru pro tisk. Konkrétní velikost ovlivní hustota tisku (tiskárna, ovladač, DPI). Hodnota DPI stanoví hustotu tisku vyšší hodnota než 300 nemá prakticky smysl 300 DPI

18 Tisk přímo na tiskárnu Pro tisk lze v systému volit několik způsobů. Pro běžnou praxi je nejvhodnější volba Snímek mapy. Tento způsob umožňuje měnit parametry tisku, umožňuje připojení dodatkových informací a podává potřebné informace. Pro úspěšný tisk (= aby tiskárna vyrobila to, co je od ní očekáváno) je zapotřebí mít správně nastavenou práci s kreslícíma tabulkama, správně nastavit tiskárnu (formát a jeho orientaci, kvalita tisku, barva x černobíle, oboustanný tisk...) a znát schopnosti tiskárny. Pokud ve zdrojových datech jsou i data z WMS služeb, pak ve výsledném výtisku mohou být zcela jiná data, než je vidět na monitoru. Tento problém souvisí s technickým řešením poskytování WMS služeb a způsoby zobrazování na monitoru a tiskárně.

19 Tisk do rastru Tisk do rastru nabízí další možnosti zpracování a snadný přenos výsledků. Provádí se volbou z menu Rastr Tisk do rastru. Tisk do rastru nevyžaduje rastrová data, ale generuje je. Pro výsledný formát lze nastavit typ BMP, GIF, JPG, CIT a RAS. Funkce umožnuje požadovanou oblast zpracovat do tzv. dlaždic matice rastrů opticky vytvářejicí jeden celek. Doporučujeme sledování hodnoty PIX a nepřekračování hodnoty cca (souvisí to s objemem dat výsledného souboru a další možnost zpracování takového macka ).

20 Tisk do PDF souboru Pro tisk do PDF formátu je zapotřební nainstalovat tiskárnu PDF. Při tisku (obecně ze všech programu) je možnost vybrat tiskárnu. Při tisku pak stačí vybrat jako cílové zařízení tiskárnu, která tvoří PDF soubory. Kvalita výsledku je závislá na schopnostech vybrané tiskárny. Existuje mnoho PDF-free programů, které však nenabízí plné možnosti PDF-formátu. Výhody tisku do PDF: cena žádné náklady na papír, barvy atd. není zapotřebí žádná reálná tiskárna možnost snadného přenosu výsledku tisku elektronickou cestou teoreticky neomezená velikost potištěné plochy reálný tisk takového dokumetu relativně kdekoliv a na jakékoliv zařízení Nevýhody tisku do PDF: dokument nelze číst bez počítače

21 Moiré Moaré, které vzniká při prolínání dvou sad rovnoběžných čar, které svírají úhel 5

22 Dithering (rozklad barev) cizich-slov.abz.cz technika užívaná v počítačové grafice k vytvoření iluze měnících se odstínů B gif B gif + dit B jpg

23 Ošklivé plochy v tisku do PDF Problém: Při tisku do PDF souboru vznikají na výplních ploch nehezké rastry. Důvod: Toto nastane v případě, že se tiskne plošná výplň vektorové kresby s tzv. průhledností. Průhlednost umožňuje sčítání barev na místech, kde se plochy překrývají. neprůhledné plochy plochy průhledné z 25% plochy průhledné ze 75% UPOZORNĚNÍ Malá sytost barvy ještě neznamená její průhlednost. Dole ukázka málo sytých barev bez průhlednosti. Při tvorbě PDF se pak příslušný program (= tiskárna PDF) musí s tímto faktem vyrovnat. Zatím vyzkoušené tiskárny PDF tento problém řeší rastrováním. Následují ukázky PDF.

24 Ztrátová komprese obrazu, důsledky Ztrátová komprese se nejčastěji používá pro ukládání obrazových a zvukových záznamů. Přesto, že se část informace při ztrátové kompresi nevratně ztrácí, je tento způsob ukládání dat často velmi výhodný. Ztráta některých informací je totiž zcela vyvážena velmi výrazným zmenšením komprimovaných dat. Obvykle je tak určitá (malá) ztráta kvality vyvážena výraznou úsporou místa. Citace z Ukázka rozdílu při tisku stejných dat do různých typů rastrů. rastr formátu BMP (bezeztrátový, nekomprimovaný) rastr formátu JPG (ztrátový, komprimovaný) Pokud je tedy při tisku do rastru použit formát JPG, je nutné počítat s důsledky komprese (artefakty). Formát BMP tímto zatížen není, ale jeho výsledná velikost souboru je mnohonásobně větší než u formátu JPG. Volba vhodného formátu je závislá na typu vstupních dat, potřebné či očekávané kvalitě výstupu, na způsobu dalšího použití a také na možnostech zařízení.

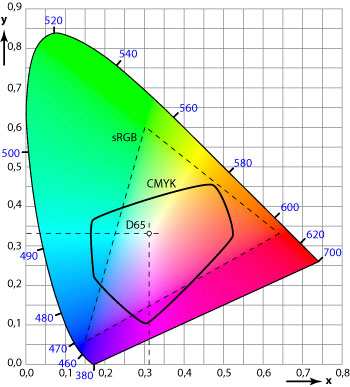

25 Barvy, mícháni, barevné prostory G C Y B R M

26 Výsledek tisku je závislý na: zdatnosti a nastavení ovladače typu tištěných dat a jejich objemu nastavení programu (způsob tisku) Chybné doměnky Paměti je dost máme disk s hodně MB. U tiskových zařízení kancelářského tipu slouží disk jen k ukládání požadavků na tisk, obraz tisku se tvoří v paměti tiskového zařízení (nezařídí-li to uživatel jinak). Z Wordu nám to tiskne dobře. Je ohromný rozdíl v tisku jednoduchého dokumentu (i s obrázky) na formát A4 a rozsáhlého dokumentu na formát A0 (nebo i větší) s rastrovými a třeba i částečně průhlednými rastry a plochami. POZNÁMKA Mějte na paměti, že vývoj jde neustále kupředu. Zde uvedené poznatky jsou z praxe a tedy s časovým zpožděním (Je to dost práce si to osahat ). Pokud v některých případech zde uvedené informace neplatí, prosím informujte nás na kokes@gepro.cz. Rádi se poučíme.

27 Zpracování v počítači Rada Vybrali jste zpracování dokumentu v počítači. Toto nastavení může zpomalit tisk. Použijte pouze v případě, pokud máte problémy s nedostatkem paměti.
