Uživatelská příručka mapový prohlížeč irso 4.0.

Transkript

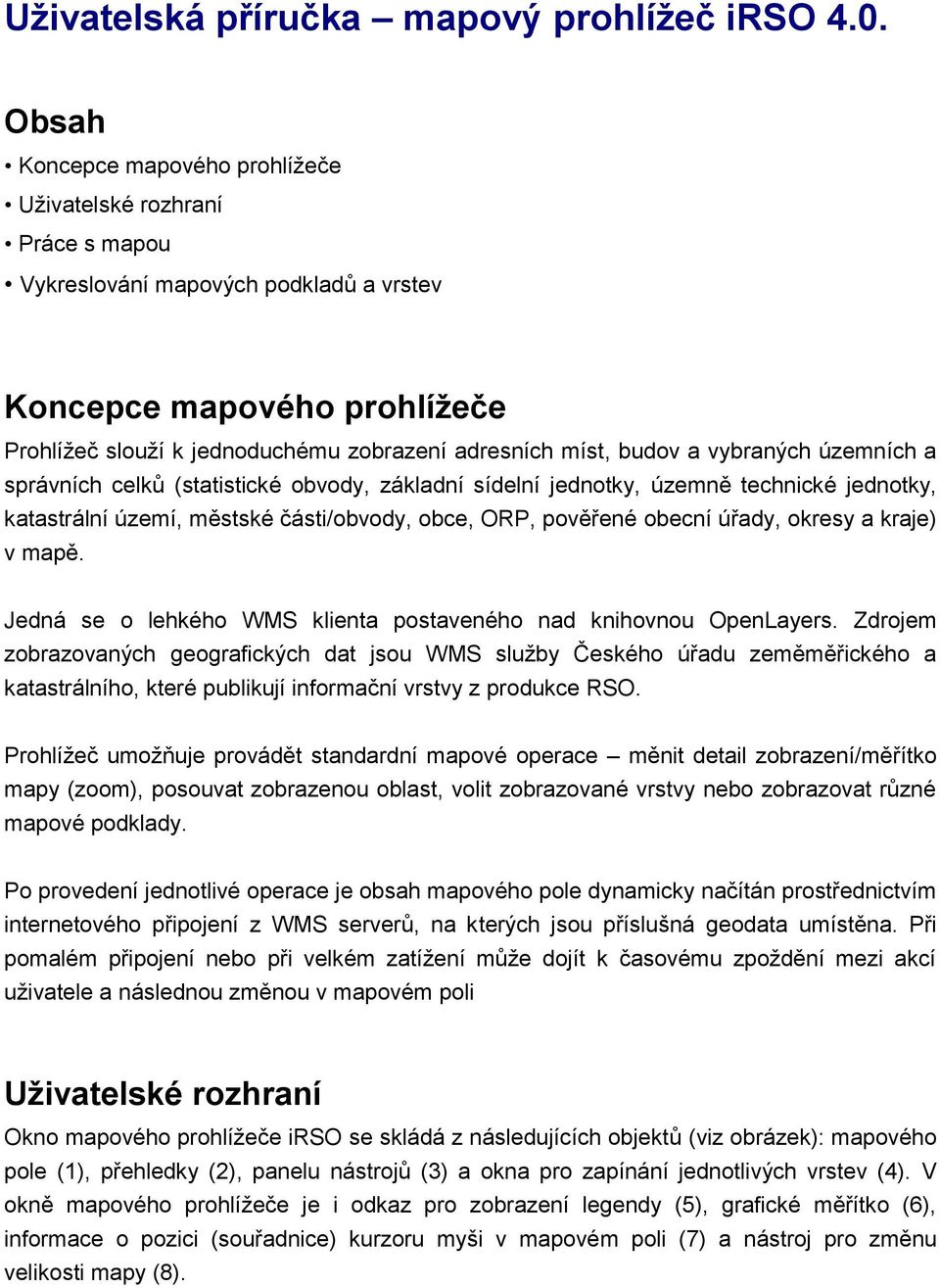

1 Uživatelská příručka mapový prohlížeč irso 4.0. Obsah Koncepce mapového prohlížeče Uživatelské rozhraní Práce s mapou Vykreslování mapových podkladů a vrstev Koncepce mapového prohlížeče Prohlížeč slouží k jednoduchému zobrazení adresních míst, budov a vybraných územních a správních celků (statistické obvody, základní sídelní jednotky, územně technické jednotky, katastrální území, městské části/obvody, obce, ORP, pověřené obecní úřady, okresy a kraje) v mapě. Jedná se o lehkého WMS klienta postaveného nad knihovnou OpenLayers. Zdrojem zobrazovaných geografických dat jsou WMS služby Českého úřadu zeměměřického a katastrálního, které publikují informační vrstvy z produkce RSO. Prohlížeč umožňuje provádět standardní mapové operace měnit detail zobrazení/měřítko mapy (zoom), posouvat zobrazenou oblast, volit zobrazované vrstvy nebo zobrazovat různé mapové podklady. Po provedení jednotlivé operace je obsah mapového pole dynamicky načítán prostřednictvím internetového připojení z WMS serverů, na kterých jsou příslušná geodata umístěna. Při pomalém připojení nebo při velkém zatížení může dojít k časovému zpoždění mezi akcí uživatele a následnou změnou v mapovém poli Uživatelské rozhraní Okno mapového prohlížeče irso se skládá z následujících objektů (viz obrázek): mapového pole (1), přehledky (2), panelu nástrojů (3) a okna pro zapínání jednotlivých vrstev (4). V okně mapového prohlížeče je i odkaz pro zobrazení legendy (5), grafické měřítko (6), informace o pozici (souřadnice) kurzoru myši v mapovém poli (7) a nástroj pro změnu velikosti mapy (8).

2 1 1. Mapové pole V mapovém poli se zobrazují geografické informace v podobě původně rastrových či vektorových dat. Obsahem mapového pole jsou mapové podklady, geografické vrstvy a vrstvy popisků. Obsah lze uživatelsky ovlivňovat zapínáním mapových podkladů a geografických vrstev v příslušném okně (4) nebo pomocí panelů nástrojů (3). 2. Přehledka Přehledka slouží k orientaci v mapovém poli - ukazuje, jaká část mapového pole je aktuálně zobrazena. 3. Panel nástrojů Panel nástrojů umožňuje provádět základní operace s mapou: posunutí, přiblížení (zoom), změnu měřítka (2x zmenšení nebo zvětšení), posun mapy do směrů, měření vzdálenosti, měření plochy, zpět na předchozí výřez, vpřed na výřez,

3 návrat na původní výřez, tisk mapy, uložení mapy, informace, nastavení měřítka mapy 4. Okno pro zapínání vrstev. Podrobněji viz práce s mapou. V tomto okně lze vybrat jednotlivé mapové podklady a vrstvy, které budou zobrazeny v mapovém poli. K některým vrstvám je možno zobrazit i popisky. Za názvem vrstev je uveden odkaz do metadat. 5. Legenda V legendě jsou zobrazeny mapové značky všech územních celků a budov, které lze v mapovém okně zobrazovat. 6. Grafické měřítko V levém dolním rohu mapového pole je generováno grafické měřítko mapy. 7. Souřadnice Pohybem kurzoru myši nad mapovým polem je automaticky zobrazována poloha (souřadnice) v systému S-JTSK (ve variantě EASTNORTH). 8. Nástroj pro změnu velikosti mapy Nástroj umožňuje uživateli přizpůsobení velikosti mapového prohlížeče velikosti obrazovky pomocí pěti nastavitelných variant rozlišení: - velmi malá (640x480) - malá (800x600) - střední (1024x768) - velká (1280x1024) - velmi velká (1600x1200) Práce s mapou K vlastní práci s mapou slouží především ovládací prvky z lišty nástrojů (3) a okno pro zapínání jednotlivých mapových podkladů, vrstev a popisků (4). Mapové vrstvy a popisky V pravé části mapového prohlížeče je umístěno okno pro zapínání jednotlivých mapových podkladů, vrstev a popisků (4). Zaškrtnutím kolonky před názvem vrstvy nebo popisku je grafický obsah daného tématu zobrazen v mapovém poli. Z hlediska čitelnosti mapy je tedy

4 vhodné brát zřetel na množství zobrazovaného grafického obsahu a přizpůsobit tomu i vlastní práci s mapou (zapínání/vypínání méně potřebných vrstev, volba mapového podkladu apod.).!!! Jednotlivé vrstvy nejsou z důvodu rozlišení dle územního detailu zobrazovány ve všech měřítcích - podrobněji viz kapitola IV. Vykreslování mapových podkladů a vrstev.!!! Pozice popisku je pevně daná ve vztahu k příslušnému grafickému prvku (polygonu), může se proto stát, že v určitém výřezu mapy se nezobrazí některé popisky, jejichž mateřský polygon je zobrazen pouze zčásti. V tomto případě je nutno zobrazit větší území (volit menší měřítko zobrazení) tak, aby bylo vidět polygon celý nebo alespoň ta jeho část, kde je umístěn popisek.!!! Použitá technologie rovněž neumí řešit případné konflikty při zobrazení popisků a proto v některých případech dochází k jejich vzájemnému překrývání. Z tohoto důvodu aplikace uživateli umožňuje popisky k jednotlivým vrstvám libovolně zapínat a vypínat. Lišta nástrojů, ovládací prvky Lišta nástrojů obsahuje ovládací prvky pro manipulaci s mapou: - posun mapového výřezu v daném směru o předdefinovaný krok - posun mapového výřezu pohybem myši v kterémkoli směru - volba měřítka mapy z měřítkové sady 1:500, 1:1000, 1:1500, 1:2000, 1:3000, 1:5000, 1:7500, 1:10000, 1:15000, 1:25000, 1:50000, 1:75000, 1:100000, 1: a 1: přiblížení mapy dle vlastního výřezu, vytvořeného pomocí tahu myši - změna měřítka o jeden krok (+/-) na měřítkové sadě - měření vzdálenosti - výsledek měření je zobrazen ve spodní části mapového okna vedle ukazatele souřadnic - měření plochy - výsledek měření je zobrazen ve spodní části mapového okna vedle ukazatele souřadnic - krok vzad - zobrazení předešlého mapového výřezu/obsahu -krok vpřed - zobrazení následného mapového výřezu/obsahu - návrat na původní územní detail, který byl zadán ve výběru (územní celky, budovy)

5 - tisk aktuálního mapového výřezu. Po kliknutí na ikonu je vyvoláno dialogové okno umožňující nastavení parametrů tisku (velikost papíru, orientace aj.). Výsledná velikost vytisknuté mapy (velikosti mapového pole) je úměrná velikosti obrazovky a zvolené velikosti mapy (8). Doporučený internetový prohlížeč pro tisk je Mozilla Firefox (lépe zachovává neprůhlednost popisků). - uložení mapy do souboru. Po kliknutí na ikonu je v novém okně prohlížeče zobrazen náhled na výslednou mapovou kompozici. Samotné uložení do grafického formátu je nutné provést kliknutím na obrázek přes pravé tlačítko myši a zvolením položky Uložit obrázek jako. Do souboru je možné uložit libovolnou mapovou kompozici tvořenou informačními vrstvami (kromě vrstvy Katastrální mapa inverzní), popisky (kromě vrstvy Geonames) a mapovým podkladem Ortofotomapa ČR. Ostatní mapové podklady uložit nelze. - nástroj informace. Nahlížení na atributovou tabulku vrstev zobrazených v mapě. Po aktivaci nástroje a následném kliknutí na geoprvek v mapovém poli jsou zobrazeny jeho atributy pomocí tabulky. Vykreslování mapových podkladů a vrstev Měřítkový rozsah zobrazení mapového prohlížeče je velmi velký (od měřítka 1: a výše) a jednotlivé geografické prvky a mapové podklady představují různý územní detail, proto jsou zobrazitelné pouze v určitém rozmezí mapových měřítek (viz níže): Mapové podklady Stání mapa ČR 1: vykresluje se od 1:5000 a více Základní mapa ČR 1: vykresluje se od 1: a více Ortofotomapa ČR... vykresluje se od 1: a více Katastrální mapa ČR... vykresluje se od 1:3000 a více Mapové podklady (Cyklus map ZSJ) Základní mapa ČR 1: vykresluje se od 1: a více Ortofotomapa ČR... vykresluje se od 1: a více Informační vrstvy a vrstvy popisků Regiony soudržnosti... vykresluje se od 1: a více Kraje... vykresluje se od 1: : Okresy... vykresluje se od 1: a více Okresy - popisky... vykresluje se od 1: a více Obce s rozšířenou působností... vykresluje se od 1: a více Obce s rozšířenou působností - popisek... vykresluje se od 1: a více

6 Pověřené obecní úřady... vykresluje se od 1: a více Obce a vojenské újezdy... vykresluje se od 1: a více Obce a vojenské újezdy - popisek... vykresluje se od 1: a více Městské obvody v Praze... vykresluje se od 1: a více Městské obvody v Praze - popisek... vykresluje se od 1: a více Správní obvody v Praze... vykresluje se od 1: a více Správní obvody v Praze - popisek... vykresluje se od 1: a více Katastrální území... vykresluje se od 1: a více Katastrální území - popisek... vykresluje se od 1: a více Územně technické jednotky... vykresluje se od 1: a více Územně technické jednotky - popisek... vykresluje se od 1: a více Základní sídelní jednotky... vykresluje se od 1: a více Základní sídelní jednotky - popisek... vykresluje se od 1: a více Části obce díl... vykresluje se od 1: a více Části obce díl - popisek... vykresluje se od 1: a více Základní sídelní jednotky díl... vykresluje se od 1: a více Základní sídelní jednotky díl - popisek... vykresluje se od 1: a více Statistické obvody... vykresluje se od 1: a více Statistické obvody - popisek... vykresluje se od 1: a více Adresní místa... vykresluje se od 1: a více Adresní místa - popisek... vykresluje se od 1: a více Budovy s číslem domovním... vykresluje se od 1: a více Budova s číslo orientační - popisek... vykresluje se od 1: a více Budova - čp. nebo čev./vchod -popisek... vykresluje se od 1: a více Ulice a veřejná prostranství... vykresluje se od 1: a více Ulice veřejná prostranství - popisek... vykresluje se od 1: a více Přesahy budov na území jiných obcí... vykresluje se od 1: a více Přesahy budov na území jiných obcí - pop... vykresluje se od 1: a více Katastrální mapa inverzní... vykresluje se od 1: a více Geonames - popisek... vykresluje se od 1: a více Informační vrstvy a vrstvy popisků (Mapa základních sídelních jednotek) Budovy... vykresluje se od 1: a více Kraje... vykresluje se od 1: :

7 Kraje - popisek... vykresluje se od 1: : Obce s rozšířenou působností... vykresluje se od 1: a více Obce s rozšířenou působností - popisek... vykresluje se od 1: a více Městské obvody / městské části... vykresluje se od 1: a více Městské obvody / městské části - popisek... vykresluje se od 1: a více Katastrální území... vykresluje se od 1: a více Katastrální území - popisek... vykresluje se od 1: a více Základní sídelní jednotky... vykresluje se od 1: a více Základní sídelní jednotky - popisek... vykresluje se od 1: Název ZSJ stav v roce vykresluje se od 1: a více Název ZSJ stav v roce vykresluje se od 1: a více Název ZSJ stav v roce vykresluje se od 1: a více Název ZSJ stav v roce vykresluje se od 1: a více Název ZSJ stav v roce vykresluje se od 1: a více Název ZSJ stav v roce 2011 (obv. pobyt) vykresluje se od 1: a více Název ZSJ stav v roce 2011 (trv. pobyt).vykresluje se od 1: a více Název ZSJ stav v roce 2013 (obv. pobyt) vykresluje se od 1: a více Název ZSJ stav v roce 2013 (trv. pobyt)..vykresluje se od 1: a více Tematické mapy (Cyklus map ZSJ) Administrativní a sídelní struktura... vykresluje se od 1: a více Charakter ZSJ... vykresluje se od 1: a více Hustota osídlení (obvyklý pobyt)... vykresluje se od 1: a více Hustota osídlení (trvalý pobyt)... vykresluje se od 1: a více ZSJ stav v roce vykresluje se od 1: a více ZSJ stav v roce vykresluje se od 1: a více ZSJ stav v roce vykresluje se od 1: a více ZSJ stav v roce vykresluje se od 1: a více ZSJ stav v roce vykresluje se od 1: a více ZSJ stav v roce 2011 (obvyklý pobyt)... vykresluje se od 1: a více ZSJ stav v roce 2011 (trvalý pobyt)... vykresluje se od 1: a více ZSJ stav v roce 2013 (obvyklý pobyt)... vykresluje se od 1: a více ZSJ stav v roce 2013 (trvalý pobyt)... vykresluje se od 1: a více

8 Volební obvody pro volby do Senátu ČR Volební obvody Senát... vykresluje se od 1: a více Volební obvody Senát - popisek... vykresluje se od 1: a více Územní působnost vybraných úřadů Matriční úřady územní působnost... vykresluje se od 1: a více Finanční úřady územní působnost... vykresluje se od 1: a více Stavební úřady územní působnost... vykresluje se od 1: a více Matriční úřady úz. působnost - popisek... vykresluje se od 1: a více Finanční úřady úz. působnost - popisek... vykresluje se od 1: a více Stavební úřady úz. působnost - popisek... vykresluje se od 1: a více Územní vymezení PSČ Územní vymezení PSČ... vykresluje se od 1: a více Územní vymezení PSČ - popisek... vykresluje se od 1: a více Statistický lexikon obcí ČR 2013 Základní sídelní jednotky díly k vykresluje se od 1: a více Informační vrstvy a vrstvy popisků (Statistický lexikon obcí ČR 2013) Stát k vykresluje se od 1: a více Kraj k vykresluje se od 1: a více ORP k vykresluje se od 1: a více Obce k vykresluje se od 1: a více Městské obvody/části k vykresluje se od 1: a více Statistické obvody vykresluje se od 1: a více Stát k popisek... vykresluje se od 1: a více Kraj k popisek... vykresluje se od 1: a více ORP k popisek... vykresluje se od 1: a více Obce k popisek... vykresluje se od 1: a více Městské obvody/části k popisek... vykresluje se od 1: a více Statistické obvody popisek... vykresluje se od 1: a více

9 Zákl. síd. jednotky díly k (popisek). vykresluje se od 1: a více Územní změny ve vojenských újezdech Katastrální území přesun od vykresluje se od 1: a více Katastrální území do nové obce vykresluje se od 1: a více Kat. území do nového kraje vykresluje se od 1: a více Informační vrstvy a vrstvy popisků (Územní změny ve vojenských újezdech) Kraj vykresluje se od 1: a více Okresy vykresluje se od 1: a více Obec a vojenský újezd vykresluje se od 1: a více Katastrální území vykresluje se od 1: a více Část obce vykresluje se od 1: a více Základní sídelní jednotka vykresluje se od 1: a více Obec a vojenský újezd - název vykresluje se od 1: a více Katastrální území - název vykresluje se od 1: a více Část obce - název vykresluje se od 1: a více Základní sídelní jednotka - název vykresluje se od 1: a více
