TECHNICKÉ ÚDAJE... 2 BEZPEČNOSTNÍ UPOZORNĚNÍ... 3 POPIS PŘÍSTROJE... 5 POUŽITÍ PŘÍSTROJE...
|
|
- Mária Macháčková
- před 8 lety
- Počet zobrazení:
Transkript
1 VideoSWITCH Údaje uvedené v tomto návodu na obsluhu se vztahují na zařízení VideoSWITCH v.1.1. Obsah: TECHNICKÉ ÚDAJE... 2 BEZPEČNOSTNÍ UPOZORNĚNÍ... 3 POPIS PŘÍSTROJE... 5 POUŽITÍ PŘÍSTROJE... 7
2 Technické údaje Rozměry: Napájení: Komunikace: ŠxVxH max. napětí max. proud typ komunikace 145x50x88 mm 9 V 500 ma RS232 Monitorovaný signál: vstupní rozsah TTL ( 0 5 V )
3 Bezpečnostní upozornění Používejte napájení o maximální velikosti 9 V a 500 ma Použití napájení o větší hodnotě může způsobit poškození zařízení. Přístroj umístěte tak, aby byla zajištěna dostatečná ventilace Přístroj umístěte tak, aby byl kolem něj prostor nejméně 10 cm Přístroj neumisťujte - na místa vystavená přímému slunečnímu záření ani na jiná místa s vysokou teplotou - na místa s nadměrnou vlhkostí nebo vibracemi Nikdy přístroj nerozebírejte, nesnažte se jej opravovat nebo předělávat Neodstraňujte vnější kryt přístroje, přístroj nikdy nerozebírejte, nepokoušejte se jej opravovat a nedotýkejte se jeho vnitřních součástek. Případnou opravu svěřte pouze odborníkům. V případě nutnosti sejmutí krytu musí být nejprve vytažen přívod napětí. Pokud nebudete přístroj delší dobu používat, odpojte jeho napájení Pokud by přístroj zůstával po dlouhou dobu zapnutý, zkracovala by se tím jeho životnost, a mohlo by i docházet k různým poruchám.
4 V případě poruchy Jestliže se během provozu přístroje objeví jakýkoliv náznak nesprávné funkčnosti přístroje, ihned odpojte přístroj od napájení a spojte se s dodavatelem přístroje.

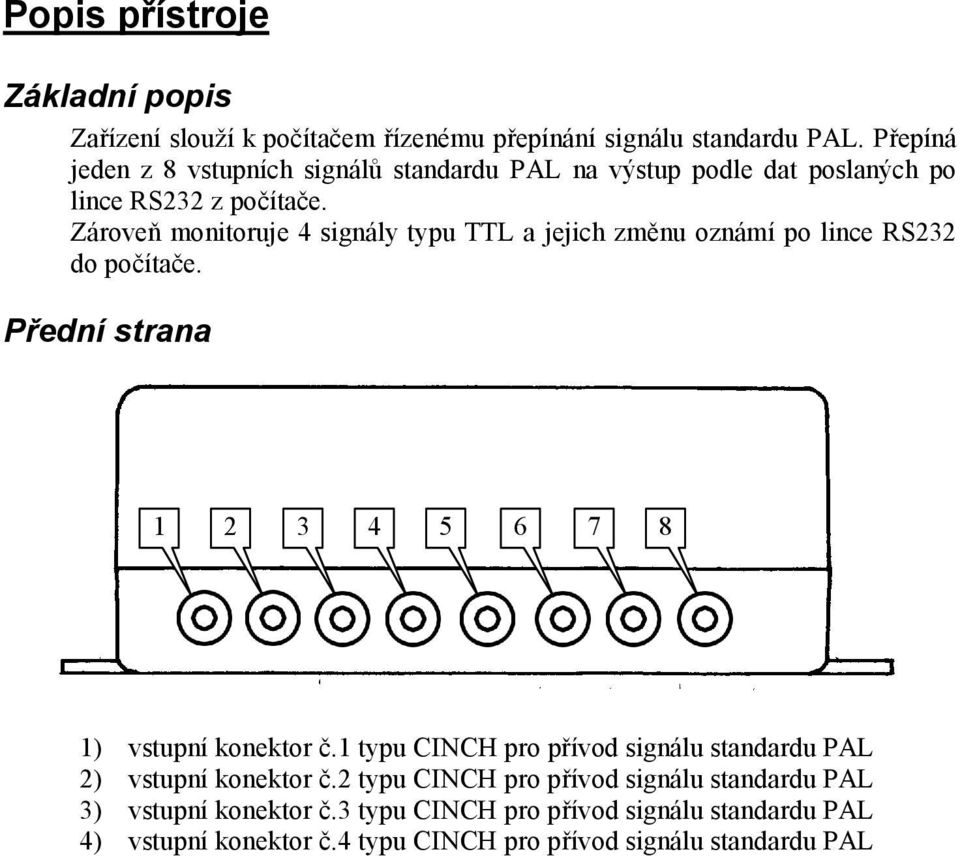

5 Popis přístroje Základní popis Zařízení slouží k počítačem řízenému přepínání signálu standardu PAL. Přepíná jeden z 8 vstupních signálů standardu PAL na výstup podle dat poslaných po lince RS232 z počítače. Zároveň monitoruje 4 signály typu TTL a jejich změnu oznámí po lince RS232 do počítače. Přední strana ) vstupní konektor č.1 typu CINCH pro přívod signálu standardu PAL 2) vstupní konektor č.2 typu CINCH pro přívod signálu standardu PAL 3) vstupní konektor č.3 typu CINCH pro přívod signálu standardu PAL 4) vstupní konektor č.4 typu CINCH pro přívod signálu standardu PAL
6 5) vstupní konektor č.5 typu CINCH pro přívod signálu standardu PAL 6) vstupní konektor č.6 typu CINCH pro přívod signálu standardu PAL 7) vstupní konektor č.7 typu CINCH pro přívod signálu standardu PAL 8) vstupní konektor č.8 typu CINCH pro přívod signálu standardu PAL Zadní strana ) výstupní konektor typu CINCH pro signál standardu PAL 2) konektor napájení zařízení 3) konektor typu CANON 15 pro přívod 4 monitorovaných signálů 4) konektor typu CANON 9 pro komunikaci po sériové lince RS232 s počítačem
7 Použití přístroje Připojení sériové linky RS232 Přístroj připojíme k počítači pomocí sériové linky RS232 tak, že sériový port počítače typu CANON 9 propojíme s konektorem typu CANON 9 na zadní straně přístroje podle následujícího popisu. Konektor typu CANON 9 Konektor typu CANON 15 konektor přístroje konektor počítače číslo pinu popis signálu popis signálu číslo pinu 1 CD CD 1 2 RxD RxD 2 3 TxD TxD 3 4 DTR DTR 4 5 GND GND 5 6 DSR DSR 6 7 RTS RTS 7 8 CTS CTS 8 9 RI RI 9 Připojení monitorovaných signálů Monitorované signály se připojují ke konektoru typu CANON 15 na zadní straně přístroje. Signály musí být typu TTL (0 5 V). Přístroj monitoruje maximálně 4 signály typu TTL připojené na piny 1, 3, 6 a 8 konektoru typu CANON 15. Piny 9 až 15 jsou připojeny na signálovou zem.

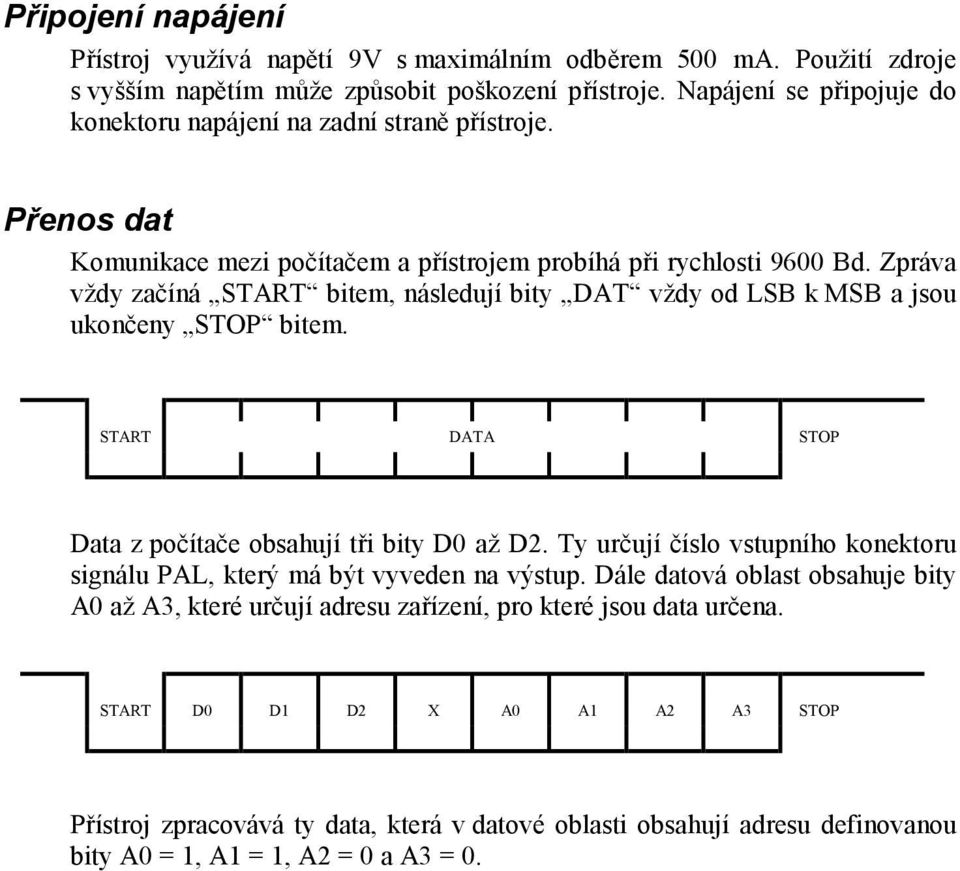

8 Připojení napájení Přístroj využívá napětí 9V s maximálním odběrem 500 ma. Použití zdroje s vyšším napětím může způsobit poškození přístroje. Napájení se připojuje do konektoru napájení na zadní straně přístroje. Přenos dat Komunikace mezi počítačem a přístrojem probíhá při rychlosti 9600 Bd. Zpráva vždy začíná START bitem, následují bity DAT vždy od LSB k MSB a jsou ukončeny STOP bitem. START DATA STOP Data z počítače obsahují tři bity D0 až D2. Ty určují číslo vstupního konektoru signálu PAL, který má být vyveden na výstup. Dále datová oblast obsahuje bity A0 až A3, které určují adresu zařízení, pro které jsou data určena. START D0 D1 D2 X A0 A1 A2 A3 STOP Přístroj zpracovává ty data, která v datové oblasti obsahují adresu definovanou bity A0 = 1, A1 = 1, A2 = 0 a A3 = 0.

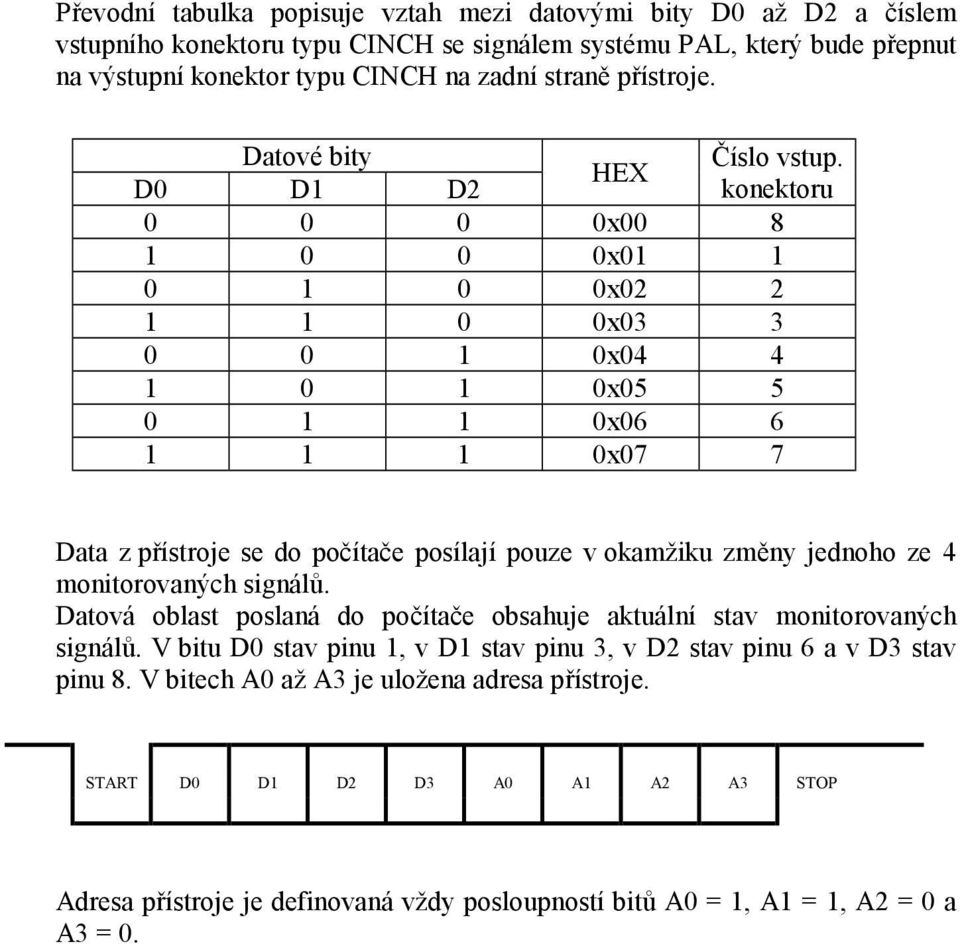

9 Převodní tabulka popisuje vztah mezi datovými bity D0 až D2 a číslem vstupního konektoru typu CINCH se signálem systému PAL, který bude přepnut na výstupní konektor typu CINCH na zadní straně přístroje. Datové bity Číslo vstup. HEX D0 D1 D2 konektoru x x x x x x x x07 7 Data z přístroje se do počítače posílají pouze v okamžiku změny jednoho ze 4 monitorovaných signálů. Datová oblast poslaná do počítače obsahuje aktuální stav monitorovaných signálů. V bitu D0 stav pinu 1, v D1 stav pinu 3, v D2 stav pinu 6 a v D3 stav pinu 8. V bitech A0 až A3 je uložena adresa přístroje. START D0 D1 D2 D3 A0 A1 A2 A3 STOP Adresa přístroje je definovaná vždy posloupností bitů A0 = 1, A1 = 1, A2 = 0 a A3 = 0.
