1 OBSAH Volitelný port RS232 UŽIVATELSKÝ MANUÁL

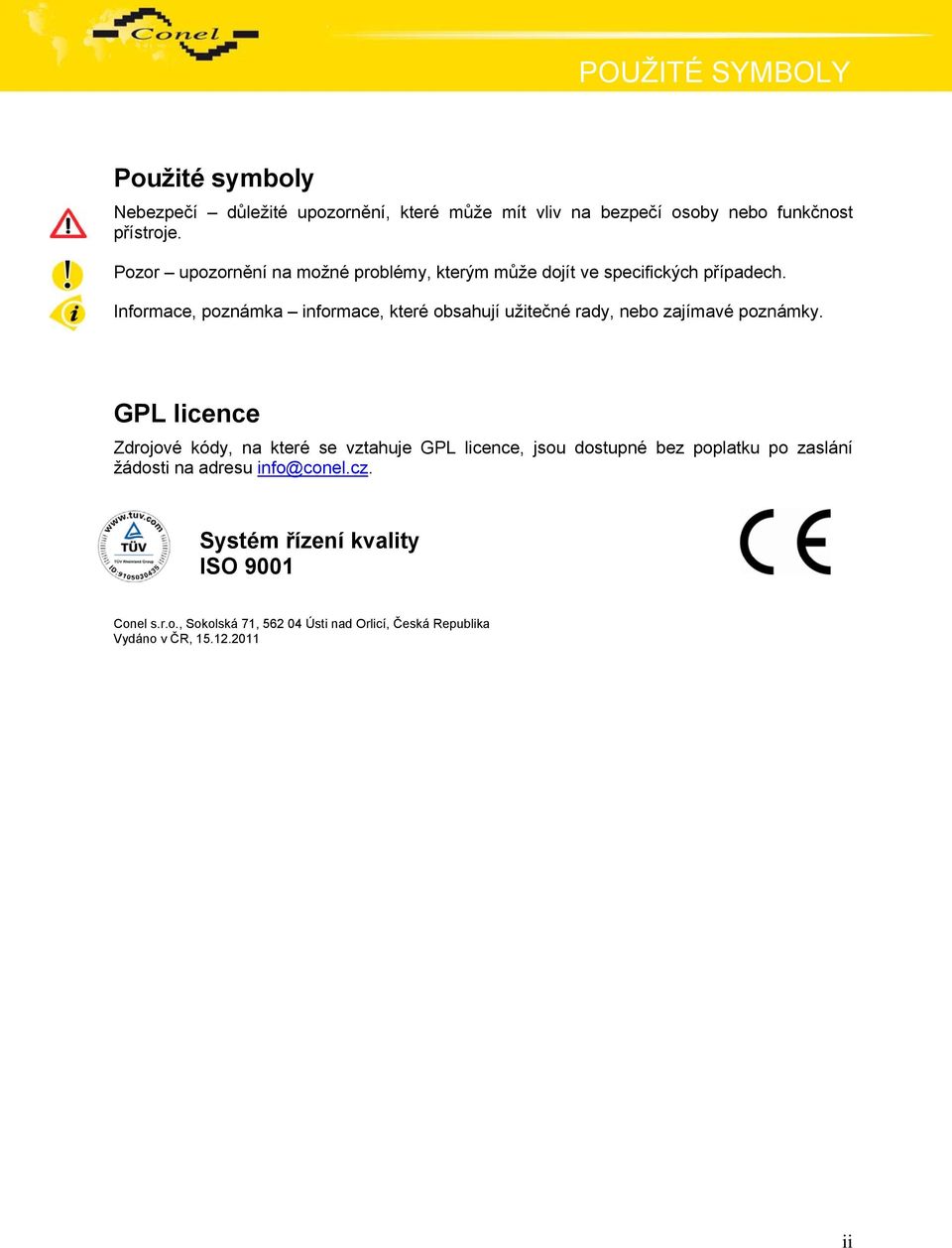

2 POUŽITÉ SYMBOLY Použité symboly Nebezpečí důležité upozornění, které může mít vliv na bezpečí osoby nebo funkčnost přístroje. Pozor upozornění na možné problémy, kterým může dojít ve specifických případech. Informace, poznámka informace, které obsahují užitečné rady, nebo zajímavé poznámky. GPL licence Zdrojové kódy, na které se vztahuje GPL licence, jsou dostupné bez poplatku po zaslání žádosti na adresu Systém řízení kvality ISO 9001 Conel s.r.o., Sokolská 71, Ústi nad Orlicí, Česká Republika Vydáno v ČR, ii

Informace, poznámka informace, které obsahují užitečné rady, nebo zajímavé poznámky.

3 OBSAH Obsah 1. Bezpečnostní pokyny Pokyny pro zacházení s elektroodpadem Popis volitelného portu Zapojení konektoru Stavová indikace portu Značení dodávky Technická specifikace Doporučená literatura Péče o zákazníky...6 iii

..3 4. Zapojení konektoru...3 5. Stavová indikace portu...4 6.

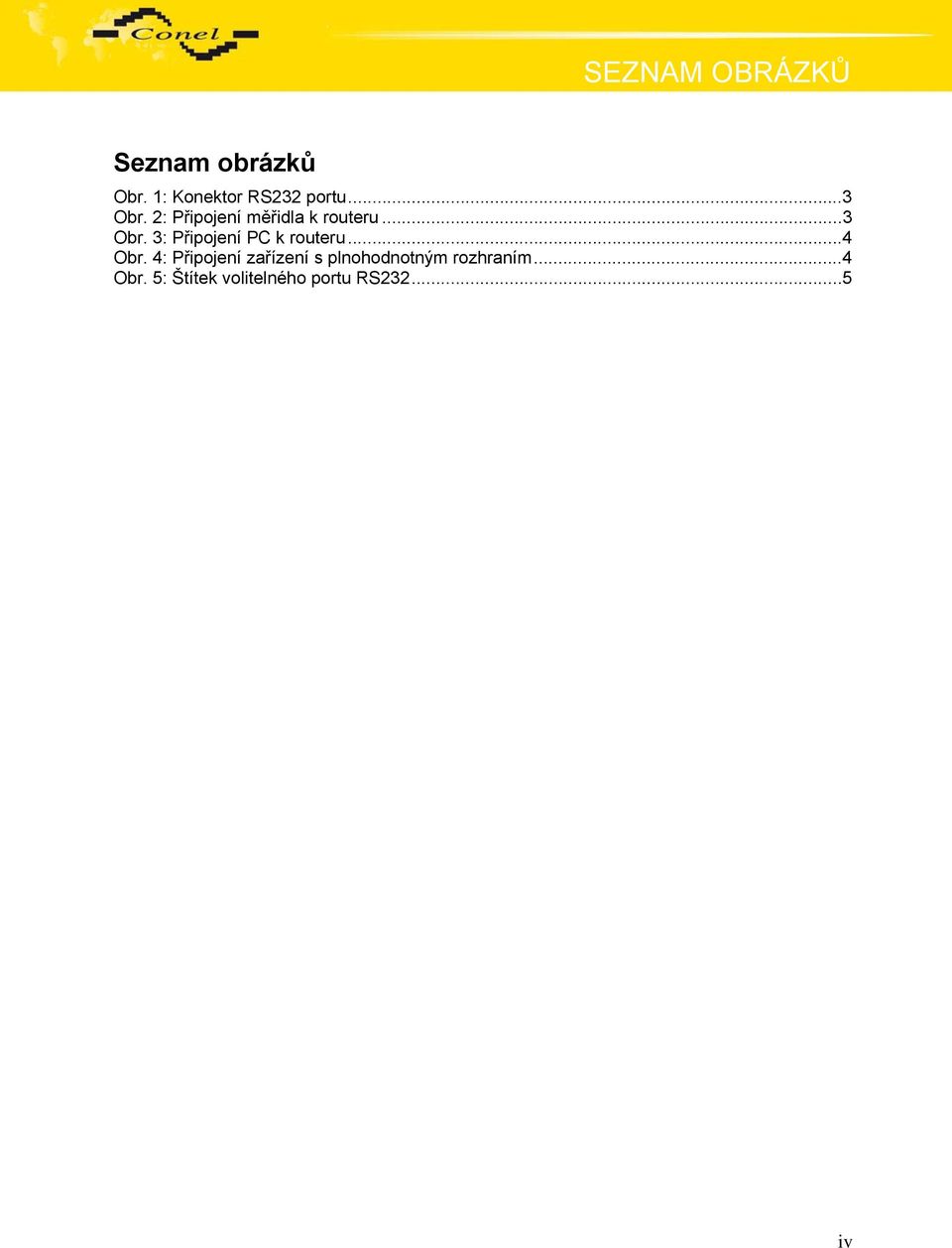

4 SEZNAM OBRÁZKŮ Seznam obrázků Obr. 1: Konektor RS232 portu...3 Obr. 2: Připojení měřidla k routeru...3 Obr. 3: Připojení PC k routeru...4 Obr. 4: Připojení zařízení s plnohodnotným rozhraním...4 Obr. 5: Štítek volitelného portu RS iv

..4 Obr. 4: Připojení zařízení s plnohodnotným rozhraním.

5 SEZNAM TABULEK Seznam tabulek Tabulka 1: Zapojení konektoru RS232 portu...3 Tabulka 2: Stavová indikace portu...4 Tabulka 3: Značení dodávky...5 Tabulka 4: Technická specifikace...5 v

6 BEZPEČNOSTNÍ POKYNY 1. Bezpečnostní pokyny Dodržujte, prosím, následující bezpečnostní pokyny: Volitelný port se musí používat v souladu s veškerými platnými mezinárodními a národními zákony nebo jakýmikoliv speciálními omezeními, upravujícími jeho používání v předepsaných aplikacích a prostředích. Používejte pouze originální příslušenství společnosti Conel. Tak zabráníte možnému poškození zdraví a přístrojů a zajistíte dodržování všech odpovídajících ustanovení. Neautorizované úpravy nebo používání neschváleného příslušenství mohou volitelný port poškodit a způsobit porušení platných předpisů. Používání neschválených úprav nebo příslušenství může vést ke zrušení platnosti záruky, což nemá vliv na vaše zákonná práva. Napětí na napájecím konektoru volitelného portu nesmí být překročeno. Nevystavujte volitelný port extrémním okolním podmínkám. Chraňte jej před prachem, vlhkostí a horkem. 1

omezeními, upravujícími jeho používání v předepsaných aplikacích a prostředích. Používejte pouze originální příslušenství společnosti Conel.

7 ZACHÁZENÍ S ELEKTROODPADEM 2. Pokyny pro zacházení s elektroodpadem Tento produkt nesmí být vyhozen do komunálního odpadu. Povinností uživatele je předat takto označený odpad na předem určené sběrné místo pro recyklaci elektrických a elektronických zařízení. Třídění a recyklace takovéhoto odpadu pomůže uchovat přírodní prostředí a zajistí takový způsob recyklace, který ochrání zdraví a životní prostředí člověka. Další informace o možnostech odevzdání odpadu k recyklaci získáte na příslušném obecním nebo městském úřadě, od firmy zabývající se sběrem a svozem odpadu, na webových stránkách kolektivních systémů, na portále MŽP (Ministerstvo životního prostředí) nebo u firmy, kde jste produkt zakoupili. 2

Třídění a recyklace takovéhoto odpadu pomůže uchovat přírodní prostředí a zajistí takový způsob recyklace, který ochrání zdraví a životní prostředí člověka.

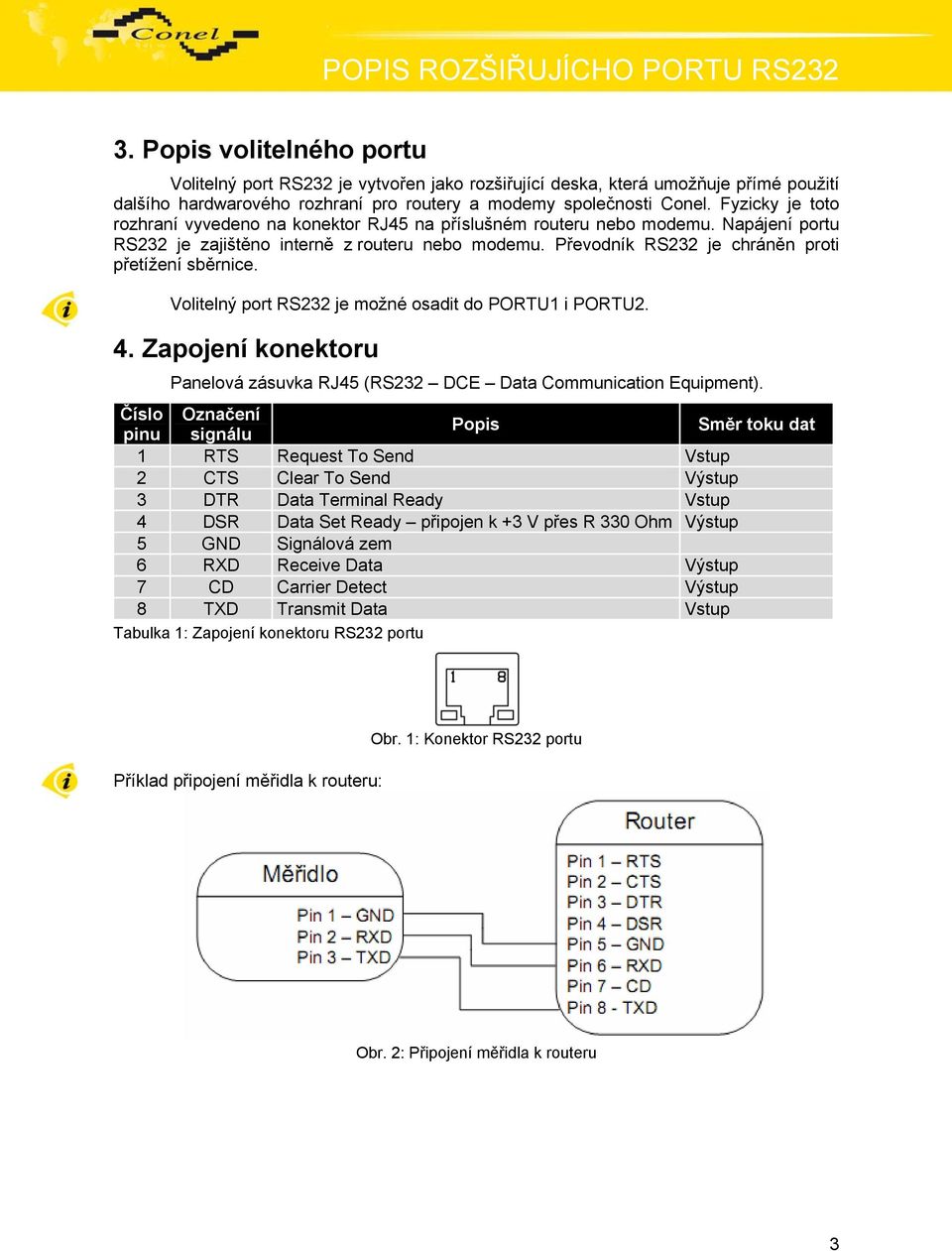

8 POPIS ROZŠIŘUJÍCHO PORTU RS Popis volitelného portu Volitelný port RS232 je vytvořen jako rozšiřující deska, která umožňuje přímé použití dalšího hardwarového rozhraní pro routery a modemy společnosti Conel. Fyzicky je toto rozhraní vyvedeno na konektor RJ45 na příslušném routeru nebo modemu. Napájení portu RS232 je zajištěno interně z routeru nebo modemu. Převodník RS232 je chráněn proti přetížení sběrnice. Volitelný port RS232 je možné osadit do PORTU1 i PORTU2. 4. Zapojení konektoru Panelová zásuvka RJ45 (RS232 DCE Data Communication Equipment). Číslo Označení pinu signálu Popis Směr toku dat 1 RTS Request To Send Vstup 2 CTS Clear To Send Výstup 3 DTR Data Terminal Ready Vstup 4 DSR Data Set Ready připojen k +3 V přes R 330 Ohm Výstup 5 GND Signálová zem 6 RXD Receive Data Výstup 7 CD Carrier Detect Výstup 8 TXD Transmit Data Vstup Tabulka 1: Zapojení konektoru RS232 portu Příklad připojení měřidla k routeru: Obr. 1: Konektor RS232 portu Obr. 2: Připojení měřidla k routeru 3

Fyzicky je toto rozhraní vyvedeno na konektor RJ45 na příslušném routeru nebo modemu. Napájení portu RS232 je zajištěno interně z routeru nebo modemu.

9 POPIS ROZŠIŘUJÍVÍHO PORTU RS232 Příklad připojení routeru k PC: Obr. 3: Připojení PC k routeru kabel KD2 je připojen do PC na sériový port (např. COM1) Příklad připojení routeru k zařízení s plnohodnotným rozhraním: 5. Stavová indikace portu Obr. 4: Připojení zařízení s plnohodnotným rozhraním Světelná indikace portu Zelená LED Signalizuje příjem dat Žlutá LED Signalizuje odesílání dat Tabulka 2: Stavová indikace portu Stavová indikace portu je podporována od revize desky 4. 4

COM1) Příklad připojení routeru k zařízení s plnohodnotným rozhraním: 5. Stavová indikace portu Obr.

10 POPIS ROZŠIŘUJÍCHO PORTU RS Značení dodávky Obchodní název Typové značení Napájení XC-RS232 XC-232 Interní napájení Tabulka 3: Značení dodávky Vzor štítku volitelného portu RS232: Obr. 5: Štítek volitelného portu RS Technická specifikace Volitelný port RS232 Napájení Interní +3,3V Pracovní podmínky Pracovní teplota C Skladovací teplota C Splňuje normy Vyzařování EN 55022/B Kompatibilita ETS Bezpečnost EN Sběrnice RS232 Max. zatížení 15 ma (ČSN EN 1434) Max. přenos. rychlost bps Max. přepětí ±30 V Max. délka kabelu (300 Bd, 20 m 200 nf/km) Tabulka 4: Technická specifikace 8. Doporučená literatura [1] Conel: Aplikační příručka - Nasazení volitelného portu. 5

5: Štítek volitelného portu RS232 7. Technická specifikace Volitelný port RS232 Napájení Interní +3,3V Pracovní podmínky Pracovní teplota -30.. +60 C Skladovací teplota -30.

11 PÉČE O ZÁKAZNÍKY 9. Péče o zákazníky Aktuální informace o produktu naleznete na stránkách: Údržba-rady: Při čištění přístroje nepoužívejte agresivní chemikálie, rozpouštědla a abrasivní čisticí prostředky! Schválení: Společnost Conel s.r.o. tímto prohlašuje, že přístroj popsaný v této příručce splňuje všechny základní požadavky směrnice 1999/5/EC (R&TTE) pro provoz v zemích Evropského společenství. Uvedený přístroj lze provozovat jako rádiové zařízení ve smyslu všeobecného oprávnění VO-R/1/ Prohlášení o shodě byly vydány a lze je nalézt na přiloženém CD nebo dodatečně získat u výrobce. 6
