1 1. RS485 RS485 se může používat například pro komunikaci se vzdálenými zařízeními až do vzdálenosti 1200 m s rychlostí až do 100Kbps. Transformace RS232 na RS 485, USB na RS585, Ethernet na RS485 a zpět jsou možné a dovolí PC komunikaci se vzdálenými zařízeními. S použitím opakovačů a multi opakovačů můžeme s RS485 komunikovat na velice velké vzdálenosti. Aplikační směrnice pro TIA/EIA 485 A obsahuje diagram konfigurace do hvězdy. Ten se ale nedoporučuje. Při použití RS485 multi-opakovače můžeme povolit konfiguraci do hvězdy s připojením s vracení se zpět, která je podobná s Ethernet Hub/hvězda implementací pro velké vzdálenosti. Systémy Hub/hvězda s multi opakovači jsou povoleny pro každý podporovaný systém (s výjimkou systémů porušující specifikace RS485). Opakovače mohlou být také použity pro prodloužení vzdálenosti nebo jako uzly v síti. Tohoto řešení se často používá. EIA-485 (formálně RS-485 nebo RS485) je elektrická specifikace fyzické hladiny OSI modelu pro dvou vodičové, polo duplexní a mnohanásobné sériové komunikace. Standardy specifikují rozdíly signálů. Rozdíl mezi napjetím ve vedení je to, co zprostředkovává komunikaci. Jedna polarita napětí indikuje logickou 1, obrácená zase logickou 0.Rozdíl mezi potenciály musí být 0,2V pro správné fungování. V porovnání s EIA 422, která má jeden ovládací okruh, který nemůže být vypnut, ovladač EIA 485 ukončuje přenos výlučně uplatněním signálu přicházející k ovladači. To umožňuje EIA 485 implementovat lineární topologii za použití pouze dvou linek nebo mezi páskovým kabelem. Celkové vybavení kolem vedení EIA 485 je zaměnitelné s uzly a zařízeními. Doporučované uspořádání vedení jsou při sériové komunikaci dvoubodové (multidropped) uzly, linka nebo sběrnice (hvězda je nepřípustná), kruh nebo mnoho rozměrová síť. Ideálně budou dva konce kabelu odporově zakončeny odporem přes dva dráty. Bez zakončení odpory bude docházet k zrcadlení a tím k závadám při komunikaci. Ukončovací odpory také redukují citlivost na elektrický šum kvůli nízké impedanci.

2 Hodnota každého odporu odpovídá impedanci kabelu (obvykle 120 Ohmů pro kroucený kabel). Topologie hvězda a kruh nejsou doporučovány protože zde dochází k zrcadlení signálu neboť mají nadměrně vysokou nebo nízkou impedanci. Rezistory pro modulaci napětí jsou umístěny podél drátů pro případ že nejsou linky řízeny žádným zařízením. Tyto linky budou zkresleny známou velikostí napětí a uzly nebudou převádět šum z nepoužitých linek na posílaná data. Bez zkreslujících rezistorů by datové linky byly ovlivněny velkým zkreslením, protože šum je největší při vypnutém napájení. Při uspořádání master-slave se často dochází k tomu, že jedno zařízení nastavené na mastera inicializuje celou komunikaci, a neovlivňuje zařízení nastavené slave. Při této konfiguraci je master centrálně umístěn na fyzickém konci vedení a provádí tak zakončení. Zařízení nastavená jako master mohou sice poskytovat zakončení (když jsou umístěny na konci vedení), ale to je většinou špatné provedení. Lépe je, když se master umístí do poloviny vedení mezi zařízení nastavené na slave. Toto samozřejmě nemusí být také ideální řešení protože je snížena efektivní ochrana, která může způsobit poruchy EIA 485 specifikace a zapříčinit selhání komunikace. Udržováním před magnetizačního proudu u masteru, komunikace se slave zařízeními se zjednoduší a vyhneme se této situaci. EIA 485 a EIA 422 mohou být plně duplexní za použití čtyř drátů, nicméně u EIA 485 jde o mnoho bodovou specifikaci. Ta není potřebná v mnoha případech. EIA 485 a EIA 422 mohou spolupracovat s určitými omezeními. 2. Použití EIA 485 SCSI-2 a SCSI-3 (například) používají tuto specifikaci pro implementaci fyzické hladiny. EIA 485 je často používána s běžným UART pro implementaci nízko rychlostní datovou komunikací v leteckých kabinách. EIQ 485 je také využitelná spolu s PLC (programovatelná logická jednotka) a ve společnostech za účelem implementace chráněné komunikace. Jelikož je to odlišné od obvyklé komunikace, má výhody jako například elektromagneticky odolnost

3 rozhraní. EIA 485 se také používá v rozsáhlých hudebních systémech, jako například na hudebních událostech a divadelních představeních, pro vzdálené ovládání highend hudebního vybavení ze standardního programu na uživatelském PC. Spojení EIA 485 je typicky implementováno na standardu XLR používaného pro mikrofony a může běžet mezi scénou a ovládacím stanovištěm bez pokládání speciálních kabelů. EIA 485 se dá také použít v automatických systémech v budovách jako jednoduchá sběrnice pro připojení vzdálených zařízení. EIA 485 se také často používá pro ovládání divadelní a disko scény kde je spíše známá jako DMX. Tyto standardy jsou nyní spravovány TIA a jsou označovány jako TIA 485 A, elektrické charakteristiky generátorů a přijímačů pro užití ve vyváženém digitálním násobném systému (ANSI/TIA/EIA-485-A-98) (R2003), oznamující že standardy byly opět uvedeny bez technických změn v roce Konektory EIA 485 nespecifikuje zapojení žádných konektorů. Následující tabulka ukazuje některé typické zapojení RS 485 pinů (RS 232 je jiný sériový standart, zobrazený zde pro srovnání): RS-485 signál RS-232 signál DB-25 DB-9 RJ-50 Běžná uzemnění Detekce provozu (DCD) Připraven na vysílání + (CTS+) Přijímaní dat (RD) Připraven na odeslání + (RTS+) Přenášení dat (TD) Přijímaní dat + (RxD+) Přerušení dat připraveno (DTR) Přijímaní dat - (RxD-) Běžné uzemnění Připraven na vysílání - (CTS-) Sada dat připravena (DSR) Připraven na vysílání - (RTS-) Žádost na odeslání (RTS) Přenášení dat + (TxD+) Připraven na odeslání (CTS) Přenášení dat - (TxD-) Zvukový indikátor (RI)

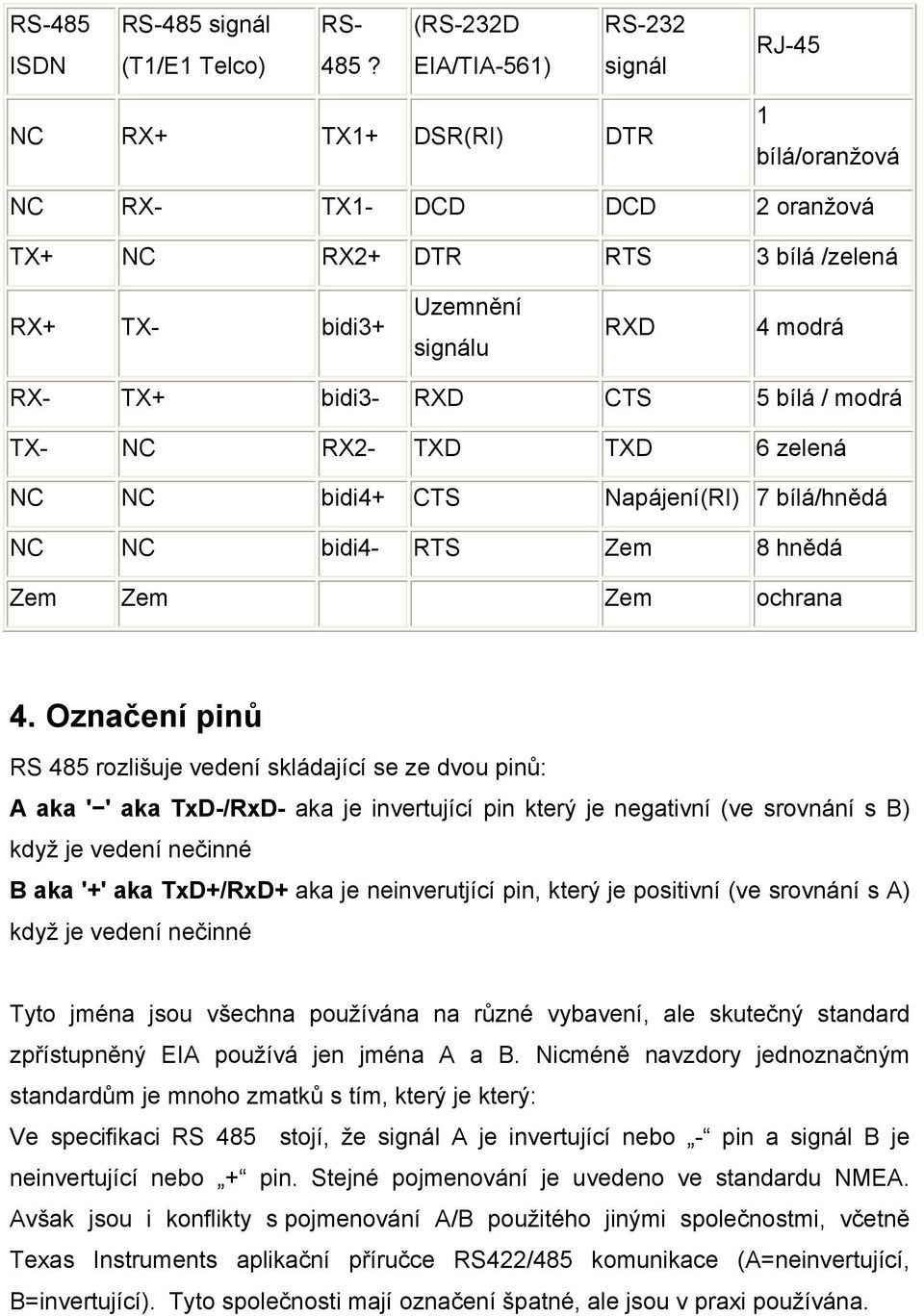

4 RS-485 ISDN RS-485 signál (T1/E1 Telco) RS- 485? (RS-232D EIA/TIA-561) RS-232 signál RJ-45 NC RX+ TX1+ DSR(RI) DTR 1 bílá/oranžová NC RX- TX1- DCD DCD 2 oranžová TX+ NC RX2+ DTR RTS 3 bílá /zelená RX+ TX- bidi3+ Uzemnění signálu RXD 4 modrá RX- TX+ bidi3- RXD CTS 5 bílá / modrá TX- NC RX2- TXD TXD 6 zelená NC NC bidi4+ CTS Napájení(RI) 7 bílá/hnědá NC NC bidi4- RTS Zem 8 hnědá Zem Zem Zem ochrana 4. Označení pinů RS 485 rozlišuje vedení skládající se ze dvou pinů: A aka ' ' aka TxD-/RxD- aka je invertující pin který je negativní (ve srovnání s B) když je vedení nečinné B aka '+' aka TxD+/RxD+ aka je neinverutjící pin, který je positivní (ve srovnání s A) když je vedení nečinné Tyto jména jsou všechna používána na různé vybavení, ale skutečný standard zpřístupněný EIA používá jen jména A a B. Nicméně navzdory jednoznačným standardům je mnoho zmatků s tím, který je který: Ve specifikaci RS 485 stojí, že signál A je invertující nebo - pin a signál B je neinvertující nebo + pin. Stejné pojmenování je uvedeno ve standardu NMEA. Avšak jsou i konflikty s pojmenování A/B použitého jinými společnostmi, včetně Texas Instruments aplikační příručce RS422/485 komunikace (A=neinvertující, B=invertující). Tyto společnosti mají označení špatné, ale jsou v praxi používána.

5 Proto se musí pečlivě volit, když používáme pojmenování. V dodatku pro A a B připojení, jsou v EIA standardech také specifikovány třetí spojovací body nazvané C. Jedná se o uzemnění. 5. Příklad signálu Graf uvedený níže zobrazuje potenciály + a - pinů vedení RS 485 při přenosu RS 485 bytu:
