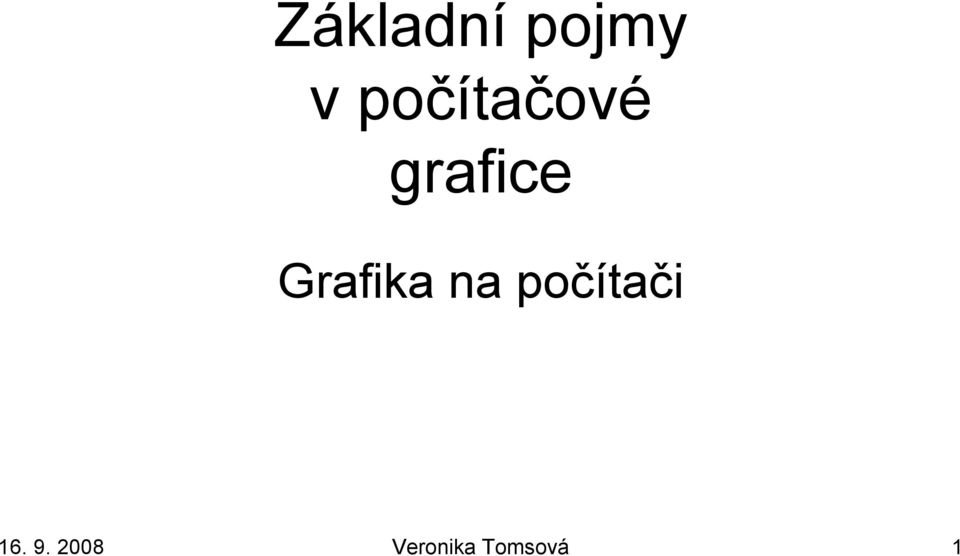

1 Základní pojmy v počítačové grafice Grafika na počítači Veronika Tomsová 1

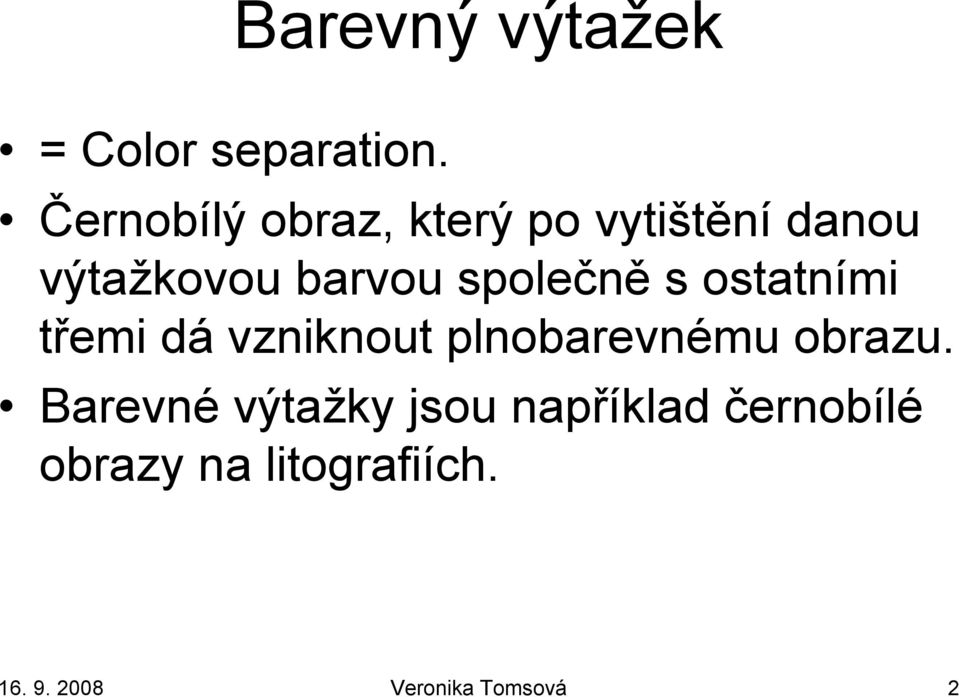

2 Barevný výtažek = Color separation. Černobílý obraz, který po vytištění danou výtažkovou barvou společně s ostatními třemi dá vzniknout plnobarevnému obrazu. Barevné výtažky jsou například černobílé obrazy na litografiích Veronika Tomsová 2

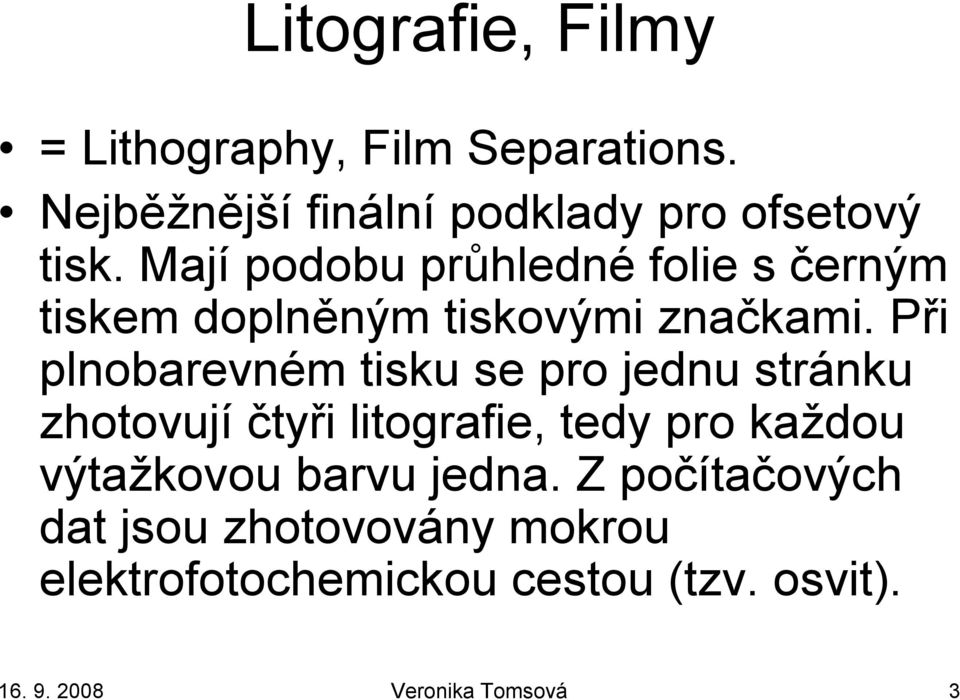

3 Litografie, Filmy = Lithography, Film Separations. Nejběžnější finální podklady pro ofsetový tisk. Mají podobu průhledné folie s černým tiskem doplněným tiskovými značkami. Při plnobarevném tisku se pro jednu stránku zhotovují čtyři litografie, tedy pro každou výtažkovou barvu jedna. Z počítačových dat jsou zhotovovány mokrou elektrofotochemickou cestou (tzv. osvit) Veronika Tomsová 3

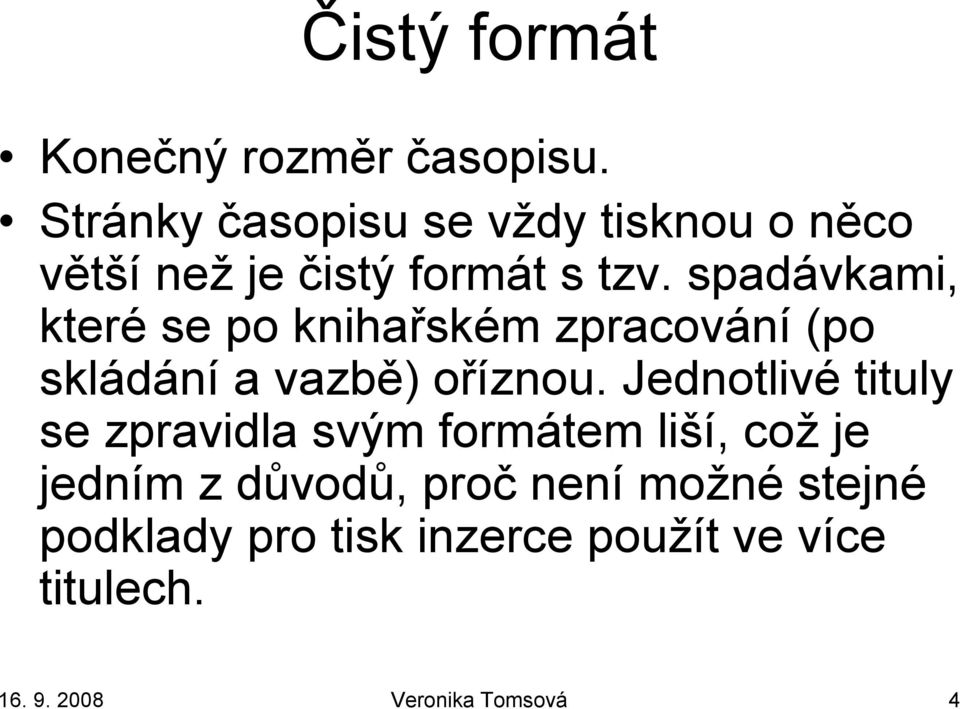

4 Čistý formát Konečný rozměr časopisu. Stránky časopisu se vždy tisknou o něco větší než je čistý formát s tzv. spadávkami, které se po knihařském zpracování (po skládání a vazbě) oříznou. Jednotlivé tituly se zpravidla svým formátem liší, což je jedním z důvodů, proč není možné stejné podklady pro tisk inzerce použít ve více titulech Veronika Tomsová 4

5 Spad, Spadávka = Bleeds. Přesah grafiky (zpravidla o 3 mm), která má dosahovat až k okraji stránky, přes čistý formát časopisu. Spad zabraňuje vzniku bílého proužku u okraje stránky v případě nepřesného ořezu Veronika Tomsová 5

6 Dílčí podklady pro tisk Zpravidla texty a fotografie, ze kterých se buď přímo v redakci titulu nebo častěji v reklamní agentuře či grafickém studiu vytvoří konečná grafická podoba inzerátu a zhotoví se pohotové podklady pro tisk Veronika Tomsová 6

7 DTP = Desktop Publishing 1. Označení pro technologie, které ve svém souhrnu umožňují návrh a přípravu dokumentů pro polygrafický průmysl pomocí počítačů 2. Obecné označení pro firmu, resp. Oddělení firmy pracující s technologiemi DTP Veronika Tomsová 7

8 Elektronický nátisk Barevný výtisk na zvláštní papír ze speciální počítačové tiskárny, která bývá pravidelně přesně barevně seřizována (kalibrována). Zhotovuje se v případě, kdy je potřeba získat přesný barevný náhled, ale není možné vyrobit chemický nátisk, např. pokud se podklady pro tisk předávají v datové podobě, nikoliv jako litografie Veronika Tomsová 8

9 Hustota rastru = Screen Ruling. Hustota sítě tiskového rastru. Udává se zpravidla jako počet tiskových bodů na jednotku délky. Její jednotkou je počet linek na palec (zkratka lpi z anglického lines per inch) nebo počet linek na centimetr (l/cm). Hustota linek je jedním ze základních parametrů. Které jsou potřebné pro zhotovení litografií Veronika Tomsová 9

10 Chemický nátisk = Print Proof. Barevný náhled zhotovený z litografií fotochemickou cestou. Nátisk na rozdíl od barevných výtisků z počítačových tiskáren, přesně odpovídá výslednému tisku a pro tiskárenské podniky jedinou možnou závaznou barevnou předlohou Veronika Tomsová 10

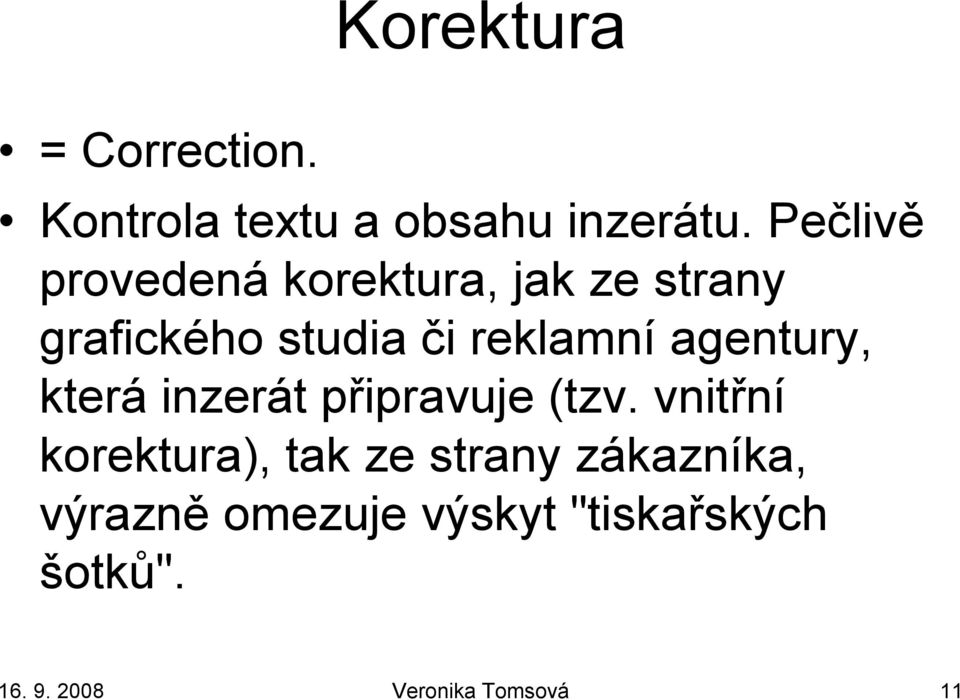

11 Korektura = Correction. Kontrola textu a obsahu inzerátu. Pečlivě provedená korektura, jak ze strany grafického studia či reklamní agentury, která inzerát připravuje (tzv. vnitřní korektura), tak ze strany zákazníka, výrazně omezuje výskyt "tiskařských šotků" Veronika Tomsová 11

12 Layout = Layout. Rozvržení textu, fotografií a dalších obrazových prvků na stránce Veronika Tomsová 12

13 Moaré = Moiré Pattern. Tisková chyba vznikající nedodržením správného natočení rastrů nebo použitím nevhodných vstupních podkladů (např. fotografie scanované z časopisů) Veronika Tomsová 13

14 Ořez = Crop. Závěrečná část knihařského zpracování, kdy se časopis ořízne na výsledný čistý formát Veronika Tomsová 14

15 Osvit Technický pojem: Elektrofotochemický proces, který se vytvářejí z počítačových dat litografie pro tisk. Jedná se o poslední fázi předtiskové přípravy Veronika Tomsová 15

16 Podklady obrazové Zpravidla diapozitivy, fotografie či negativy nebo též fotografie v elektronické podobě určené pro zpracování inzerce. Především elektronické podklady musí mít pro další tiskové zpracování potřebnou technickou kvalitu, zejména dostatečně vysoké rozlišení (např. elektronické podklady získané z internetu jsou pro své nízké rozlišení zcela nepoužitelné, nepoužitelné jsou rovněž stránky z časopisů či výtisky z počítačových tiskáren). Viz. Též bitmapová grafika Veronika Tomsová 16

17 Přímá barva = PANTONE = Spot color. Samostatně tisknutá barva, která nevzniká soutiskem jiných. V plnobarevných časopisech se používá spíše vyjímečně, nejčastěji pro výrazně barevné nadpisy a headliny. V novinách je jejich použití naopak běžné a často spoluvytvářejí jejich graficky nezaměnitelnou podobu (např. červená v logu MF Dnes, modrá v Lidových novinách Veronika Tomsová 17

18 Rastr = Halftone Screen. Zpravidla čtvercová síť různě velkých drobných teček, které na vytištěném dokumentu vytvářejí dojem polotónových obrazů. Tímto způsobem se obchází skutečnost, že nejběžnější používané technologie (např. ofsetový tisk) umožňují nanést na papír barvu pouze v plné intenzitě. Základními parametry tiskového rastru jsou jeho hustota a jeho natočení vůči vodorovném směru. Všechny tyto parametry jsou zpravidla obsaženy v technické specifikaci, kterou můžete získat od vydavatele Veronika Tomsová 18

19 Scan, Scanování = Scanning. Převod obrazové předlohy (fotografie, diapozitivy) speciálním zařízením (scanerem) do datové (elektronické) podoby. Výsledkem je obraz uložený v některém z formátů bitmapové grafiky Veronika Tomsová 19

20 Soutisk Přesné vzájemné umístění čtyř výtažkových barev na výtisku. Při chybném soutisku vznikají na okrajích grafik barevné pruhy a vytištěný obraz je celkově neostrý Veronika Tomsová 20

21 Světlocitlivá vrstva Světlocitlivá vrstva je vrstva chemického materiálu nanesená z jedné strany průhledné podložky. Jejím osvícením a následným chemickým zpracováním vznikají litografie. Pro různé tiskové technologie je důležité, aby byla tato vrstva nanesena na správné (horní nebo dolní) straně podložky. Pro ofsetový tisk se tato vrstva nanáší na dolní stranu litografie. Jestliže tuto litografii položíte světlocitlivou vrstvou nahoru, grafika bude zrcadlově obrácena (text není čitelný, neboť jde z pravé strany na levou) - litografie je zhotovena tzv. nečitelné vrstvy Veronika Tomsová 21

22 Šiřka sloupce = Column Width. Noviny a časopisy mají zpravidla text na stránce umístěný v několika sloupcích. Šířka kteréhokoliv sloupce je zpravidla shodná na všech stranách. Od šířky sloupce jsou odvozeny šířkové rozměry inzerátů (šířka tzv. modulu se rovná šíře sloupce). U inzerátů na více sloupců je potřeba do šířkového rozměru započítat i mezeru mezi sloupci Veronika Tomsová 22

23 Technika tisku Způsob, kterým se na papíru vytváří černobílý či barevný obraz. Na základě použité tiskové techniky a druhu použitého papíru se stanovují technické parametry pro osvit, zejména hustota rastru, úhel rastrů a správná poloha světlocitlivé vrstvy. Mezi nejběžnější tiskové techniky patří rotační a plochý ofset, hlubotisk, sítotisk a elektronický tisk Veronika Tomsová 23

24 Tisková chyba Z technologického hlediska chyba vzniklá nekvalitními podklady či nekvalitním tiskem, například chybný soutisk nebo moaré. Z hlediska obsahového může jít např. O překlep zaviněný chybnou korekturou nebo i o omyl či nepravdivé tvrzení Veronika Tomsová 24

25 Úhel rastrů = Screen angle. Zpravidla čtveřice čísel, které udávají úhly, o které jsou tiskové rastry každé výtažkové barvy pootočeny vůči vodorovném směru. Pouze soutiskem správně natočených tiskových rastrů vzniká výsledný tiskový obraz bez nepříjemných efektů moaré. Hodnoty úhlů tiskových rastrů závisejí na použité tiskové technologii a jsou jedním ze základních parametrů, které jsou potřebné pro zhotovení litografií Veronika Tomsová 25

26 Výtažková barva = Procces Color. Azurová (Cyan-C), purpurová (Magenta- M), žlutá (Yellow-Y) a černá (black-k) barva, které mají při tisku schopnost vzájemnou kombinací vytvořit plnobarevný obraz. Tyto barvy se často označují zkratkou CMYK, která vznikla z anglického pojmenování barev Veronika Tomsová 26

27 Značky ořezové a soutiskové Pomocné tiskové značky na okrajích litografií, které označují čistý formát (ořezové značky) a slouží také pro přesný soutisk barevných výtažků (pasovací a soutiskové značky) Veronika Tomsová 27
