1 České vysoké učení technické v Praze Fakulta stavební Obor Geodézie a kartografie Katedra mapování a kartografie Kartografické polygrafie a reprografie Systémy tisku CTP a CTF semestrální práce Fialová Marie, Hulanová Martina květen 2009

2 Obsah Technologie CTP Konstrukce tiskových desek Ukázky přístrojů CTP Technologie CTF Porovnání CTF a CTP Výhody a nevýhody tisku CTF a CTP Závěr Použité zdroje

3 Technologie tisku CTP Přímý osvit tiskových desek laserem Předloha se digitalizuje a ukládá se jako datový soubor Užívá různé typy desek, světlocitlivých vrstev a způsobů přenosu Přenos a záznam obrazu pomocí laseru a paprsku Tisková forma tvořena hliníkovou podložkou Předtisková příprava minimalizována na osvit tiskové desky (nedochází ke snížení kvality reprodukce) Využití pro: ofsetový tisk, flexotisk, hlubotisk, síťo tisk

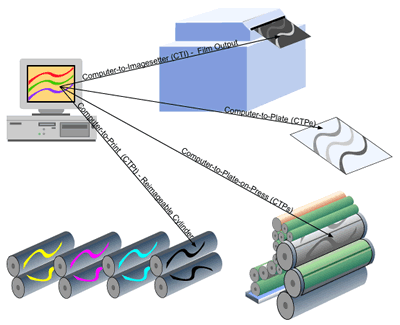

4 Technologie tisku CTP CTP: počítač - tisková deska počítač tiskový stroj počítač tisk

5 Konstrukce tiskových desek Plochý osvit - deska umístěna vertikálně nebo horizontálně - vůči záznamové hlavě fixní nebo pohybová - výhodou je rychlost osvitu a výměny desek - nutný výkonnější laser velká délka dráhy osvitu - odpovídá novinovému tisku

6 Konstrukce tiskových desek Osvit ve vnitřním válci - deska umístěna na vnitřním povrchu záznamového válce - osvit pouze jedním laserovým paprskem, který je přenášen zrcadlem - rychlost osvitu vyšší než na vnějším osvitu povrchu válce - použit jeden optický systém, dráha paprsku opět poměrně dlouhá

7 Konstrukce tiskových desek Osvit na vnějším povrchu válce - záznamová hlava s laserem se pohybuje v ose otáčejícího se válce desku postupně pokrývá obrazy tiskových bodů. - vysoký počet současně působících paprsků rychlý osvit - dráha paprsku je velmi krátká lze užít méně výkonný laser

8 Přístroje pro tisk CTP ukázky přístrojů Quickmaster 46-DI

9 Technologie tisku CTF Tiskové stránky se v rámci digitální montáže archu dají dohromady na jednu tiskovou formu. Přímé odeslání z počítače na filmovou osvitku. Odpadá ruční montáž stránek a archu. Osvitové jednotky vytvoří reprodukční podklady ve formě filmů, které slouží jako předloha pro zhotovení tiskových forem Film je průsvitná folie jako pozitiv pro barevný tisk potřeba několika filmů - plátů. Tisková forma vytvářena kopírováním fototechnickou cestou v kopírovacím zařízení

10 Technologie tisku CTF

11 Rozdíly technologie CTP a CTF CTP CTF Rozdíl nárustu tiskového bodu může být až 5% v závislosti na kombinaci osvitových jednotek a tiskových desek

12 Výhody technologií CTP - standardizace procesu výroby tiskové formy - vyšší kvalita tiskové formy - kratší přípravné časy - úspora práce i materiálu - zlepšení kvality (vyloučeno zhotovení prázdné kopie, podexponování ) CTF - nižší pořizovací cena technologie - film je levnější než hliníkové desky

13 Nevýhody technologií CTP - zpracování digitálních dat - rozdílné výsledky v tisku oproti tradiční metodě zpracování - nátisk - vyšší pořizovací ceny CTF - náročná montáž - nutnost použít chemikálie při práci s filmem - ztráta kvality při kopírování filmu na desky - delší výrobní doba

14 Závěrečné zhodnocení CTF je dnes nahrazeno metodou CTP avšak ve své době přinášelo podobné výhody jako dnes Computer to plate (CTP), které přináší standardizaci v tvorbě tiskové desky, je výhodné pro zavedení do tiskáren, protože zvyšuje kvalitu a přesnost tisku a snižuje dobu předtiskové přípravy a mnoho dalších pozitiv.

15 Použité zdroje [1] Grafika Publishing s.r.o.. Printing.cz : ctp_konstrukce [online] [cit ]. Dostupný z WWW: < [2] Wikipedia.cz : Computer_to_plate [online]. 2008, editováno [cit ]. Čeština. Dostupný z WWW:< [3] PLEYER, Petr, ROBB, Tomáš. CTP a CTF [online]. 1 Praha : 2008, [cit ]. Čeština. Dostupný z WWW: < [4] CTP a barevnost pro Printforum 2001 [online] [cit ]. Čeština. Dostupný z WWW: <
