1 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE FAKULTA STAVEBNÍ OBOR GEODÉZIE A KARTOGRAFIE KATEDRA MAPOVÁNÍ A KARTOGRAFIE TISK CENIN (ochranné prvky, tiskárny) semestrální práce Zdeněk Čumpelík Martin Čížek V Praze dne Kartografická polygrafie a reprografie

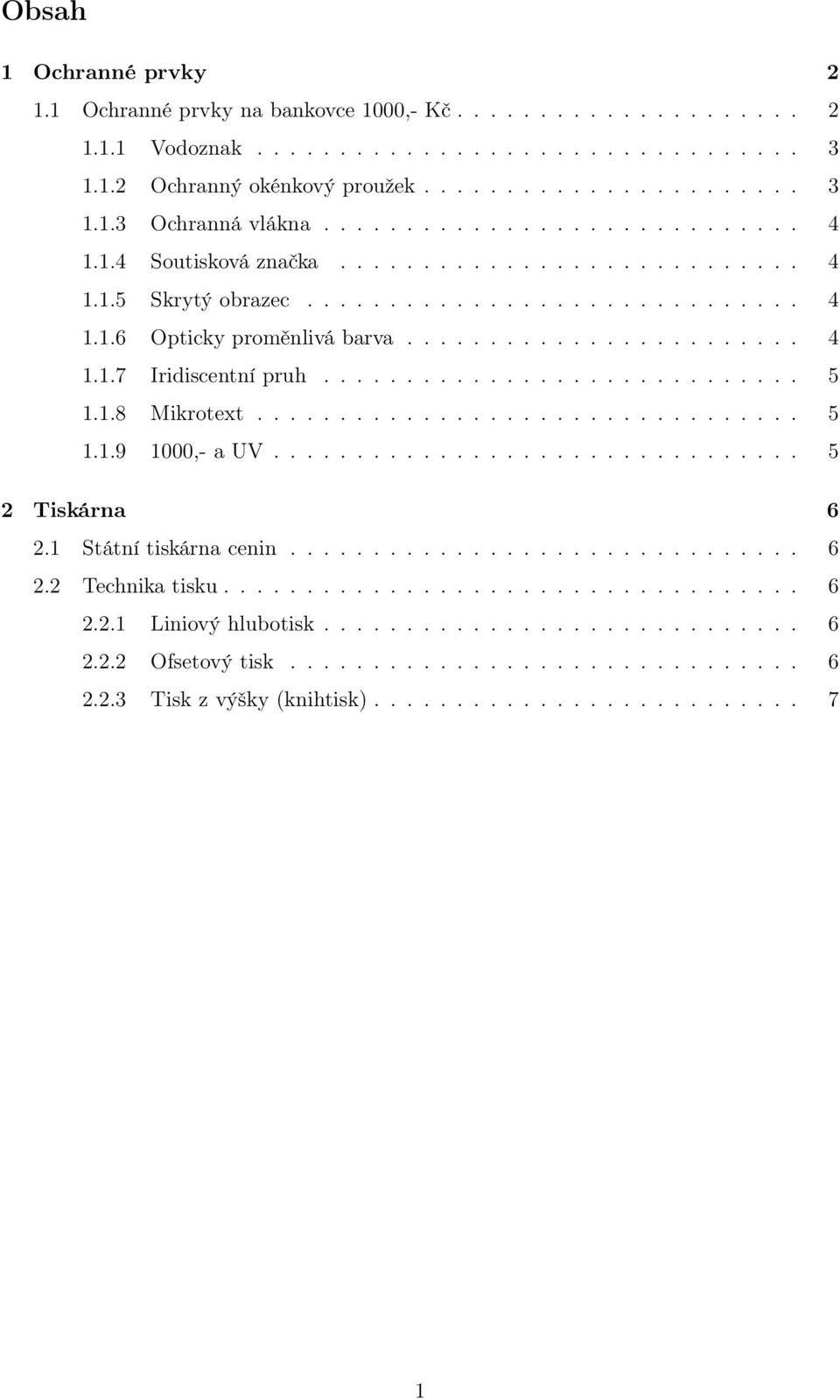

2 Obsah 1 Ochranné prvky Ochranné prvky na bankovce 1000,- Kč Vodoznak Ochranný okénkový proužek Ochranná vlákna Soutisková značka Skrytý obrazec Opticky proměnlivá barva Iridiscentní pruh Mikrotext ,- a UV Tiskárna Státní tiskárna cenin Technika tisku Liniový hlubotisk Ofsetový tisk Tisk z výšky (knihtisk)

3 Úvod Cílem semestrální práce je seznámit se s ochrannými prvky na bankovkách. Jako vzor jsme použili bankovku hodnoty 1000 Kč, která byla v roce 2008 inovovaná a podílí se na celkovém množství bankovek v oběhu 38 % a je nejvíce emitovanou bankovkou. 1 Ochranné prvky Potřeba chránit ceninový výrobek proti padělání a zabezpečit údaje na něm uvedené proti pozměňování vyžaduje vývoj stále nových a dokonalejších ochranných prvků ČNB stanovuje nominální hodnoty, rozměry, hmotnost, materiál, vzhled a další náležitosti bankovek a mincí. Dále má na starosti ochranné prvky: speciální bankovní papír síla, struktura a zbarvení vlákna vodoznak ochranný okénkový proužek fluorescenční vlákna, opticky proměnlivá barva soutisková značka (průhledná) skrytý obrazec sklopný efekt Ochrana peněz proti padělání je stanovena v trestním zákoně. Opotřebované peníze a mince stahuje z oběhu a na přání vyměňuje poškozené peníze za nové. 1.1 Ochranné prvky na bankovce 1000,- Kč Inovovaná bankovka přišla do oběhu Její rozměry jsou 158 x 74 mm s tolerancí 1,5 mm, šířka kupónu je 42 mm. Svazek 1000 kusů bankovek 1000,- váží 1 kilogram. Od starších banovek se liší: hmatová značka pro nevidomé a slabozraké v pravém horním rohu (jeden vodorovný proužek o délce 8 mm) tiskové techniky: Zajímavosti: portrét, texty, hmatová značka pro nevidomé a slobozraké, hodnotové číslo na kuponu, lipový list => tisk z hloubky ostatní => tisk z plochy pokud bychom položili všechny emitované 1000,- za sebou, tak bychom vytvořili pás dlouhý km, což je více než polovina délky rovníku 2

4 celková váha všech emitovaných bankovek 1000,- je 132 tun, pro odvoz všech 1000,- bankovek by bylo potřeba cca 44 běžných aut s nosností 3 tuny z hlediska padělání je druhou nejvíce padělanou českou bankovkou (po bankovce 500,-) Obrázek 1: 1000 Kč líc Obrázek 2: 1000 Kč rub Vodoznak Je zřetelně viditelný, jestliže se na bankovku podíváme proti světlu. Je použit tzv. lokální stupňovitý (tj. kombinace pozitivního - tmavého a negativního - světlého s různými stupni odstínů mezi nejtmavší a nejsvětlejší částí) vodoznak umístěný ve střední části širokého nepotištěného okraje a tvoří ho vždy portrét osobnosti vyobrazené na bankovce. Při pohledu z lícní strany je stranově obrácený oproti portrétu vytištěnému. Vedle něj negativní hodnotové číslo 1000 s lipovým listem. Obrázek 3: Vodoznak Ochranný okénkový proužek Proužek z umělé metalizované hmoty zapuštěný do papíru, který na lícní straně vystupuje vždy ve čtyřech intervalech na povrch papíru. Je na něm čitelný negativní mikrotext s logem ČNB a označením nominální hodnoty bankovky. Při pohledu na bankovku je vidět pouze vystupující část proužku na lícní straně, při pohledu proti světlu je proužek vidět z obou stran jako souvislá tmavá linka s prosvítajícím mikrotextem. Vystupující části mění svoji kovově lesklou barvu v závislosti na úhlu dopadu světla z hnědofialové na zelenou. Obrázek 4: Ochranný okénkový proužek 3

5 1.1.3 Ochranná vlákna V papíru zapuštěná okem viditelná vlákna oranžové barvy v délce 6 mm. Nejlépe zřetelná jsou na bílých okrajích bankovky. Obrázek 5: Ochranná vlákna Soutisková značka Z jedné strany bankovky je viditelná pouze jedna část značky, z druhé strany část zbývající. V průhledu proti světlu je značka vidět celá a její jednotlivé linky na sebe přesně navazují. Soutisková značka je kruhová a tvoří ji písmena "ČR". Obrázek 6: Soutisková značka Skrytý obrazec Stane se viditelným tehdy, sklopíme-li bankovku ve výši očí do vodorovné polohy proti zdroji světla. Tvoří ho vždy číslo označující nominální hodnotu bankovky. Z delší strany bankovky je obrazec pozitivní, tj. tmavý, z kratší strany negativní (světlý). Je umístěn na lícních stranách bankovek v ornamentech na rameni portrétu, popř. nad ním. Obrázek 7: Skrytý obrazec Opticky proměnlivá barva Tento ochranný prvek je založen na optickém efektu. Segment vytištěný speciální tiskovou barvou mění své zbarvení v závislosti na tom, v jakém úhlu se bankovka sklopí proti dopadajícímu světlu. Barva, kterou vidíme při běžném čelním pohledu na bankovku, se při sklopení bankovky proti světlu změní na barvu zcela jinou, např. zlatá na zelenou. Obrázek 8: Opticky proměnlivá barva 4

6 1.1.7 Iridiscentní pruh Tzv. ochranný iridiscentní pruh (iridiscentní znamená duhově proměnlivý) je umístěn na lícní straně blíže pravému okraji bankovky. Při běžném pohledu na bankovku se jeví jako průhledný, slabě okrově zbarvený, při sklopení bankovky proti světlu získává slabý zlatý a fialový nádech s kovovým odleskem. Na iridiscentním pruhu jsou negativně (tj. jako světlá) vyznačena čísla označující nominální hodnotu bankovky. Při sklopení bankovky se tato čísla jeví proti lesklému pruhu jako tmavá Mikrotext Obrázek 9: Iridiscentní pruh Mikrotext je tištěn jak tiskem z hloubky, tak tiskem z plochy. Jeho umístění u jednotlivých bankovek je individuální, na lícní straně bývá ve velkém hodnotovém čísle, v podtisku textů na levé straně, kolem portrétu apod. Na všech bankovkách je vždy na lícní straně v pruhu základní barvy vybíhajícím do pravého bílého okraje skryt mikrotext číselně označující hodnotu bankovky (s výjimkou 50 Kč vzoru 1993, kde se mikrotext skládá z písmen "A"), na rubové straně rovněž v pruhu základní barvy u pravého okraje je skryt mikrotext slovně nebo číselně označující hodnotu bankovky. Obrázek 10: Mikrotext líc Obrázek 11: Mikrotext rub ,- a UV V denním světle neviditelná vlákna o délce 6 mm s namodralou fluorescencí, viditelná vlákna se žlutou fluorescencí, části portrétu, hmatová značka pro nevidomé a slabozraké, hodnotové číslo na kuponu a stylizované lipové listy v levém dolním a pravém horním rohu se zelenou a modrou luminiscencí. Obrázek 12: UV líc Obrázek 13: UV rub 5

7 2 Tiskárna 2.1 Státní tiskárna cenin Obrázek 14: Státní tiskárna cenin STÁTNÍ TISKÁRNA CENIN, státní podnik Růžová 6, čp Praha 1 Při výrobě bankovek je kladen velký důraz na ochranné prvky, aby bylo možné docílit co nejvyšší ochrany bankovek proti padělání. Pro tisk bankovek se používá speciální bankovkový papír, který je důležitým rozlišovacím znakem pravosti bankovek. Bankovkový papír je opatřen vodoznakem vznikajícím již při jeho výrobě na kruhovém sítě. Při tisku bankovek se používá simultánní ofset, hlubotisk a knihtisk. Na současných českých bankovkách je hlubotisk použit pro tisk lícové strany, všech textů, velkého hodnotového čísla na širokém okraji bankovek, portrétu vyobrazené osobnosti a hmatových slepeckých značek. Knihtisk je používán pro tisk sérií a čísel bankovek. 2.2 Technika tisku Liniový hlubotisk Liniový hlubotisk (vystupuje nad povrch), neboli tisk z hloubky, je tradiční způsob tisku i ochrany bankovek. Barva je zatřena do vrypu na tiskové desce a pod vysokým tlakem je přenášena na papír. STC používá pro liniový hlubotisk tříbarvový archový stroj, na kterém se všechny barvy tisknou z jedné desky najednou. Lze využít i barevného přechodu tzv. irisu nebo slepotisku Ofsetový tisk Ofsetový tisk - tisk z plochy pracuje na principu odpudivosti vody a mastné barvy. Proto mluvíme o tzv. "mokrém ofsetu". Kromě této klasické ofsetové techniky, která je v STC zastoupena maloformátovými i velkoformátovými stroji, disponuje tiskárna i tzv. suchým ofsetem, na kterém se potiskují obě strany papíru najednou.tato technika umožňuje tisk, při kterém musí dokonale korespondovat přední strana tisku se zadní, a proto se využívá hlavně při tisku soutiskové značky, tzv. "průhledky". Na většině těchto ofsetových strojů se dá tisknout irisový barevný přechod. Obrázek 15: Liniový hlubotisk Obrázek 16: Ofsetový tisk 6

8 2.2.3 Tisk z výšky (knihtisk) Tisk z výšky je jedna z nejstarších tiskových technik, kde místa určená k tisku jsou na tiskové desce vyvýšena a na ně se nanáší barva. Užívá se pro obvod písmen a číslic. Obrázek 17: Tisk z výšky Literatura [1] ČESKÁ NÁRODNÍ BANKA.: WWW stránky, [online], [cit ], URL:< [2] STÁTNÍ TISKÁRNA CENIN.: WWW stránky, [online], 2007 [cit ], URL: 7
