ČTEČKY KÓDŮ STACIONÁRNÍ RUČNÍ MOBILNÍ

Transkript

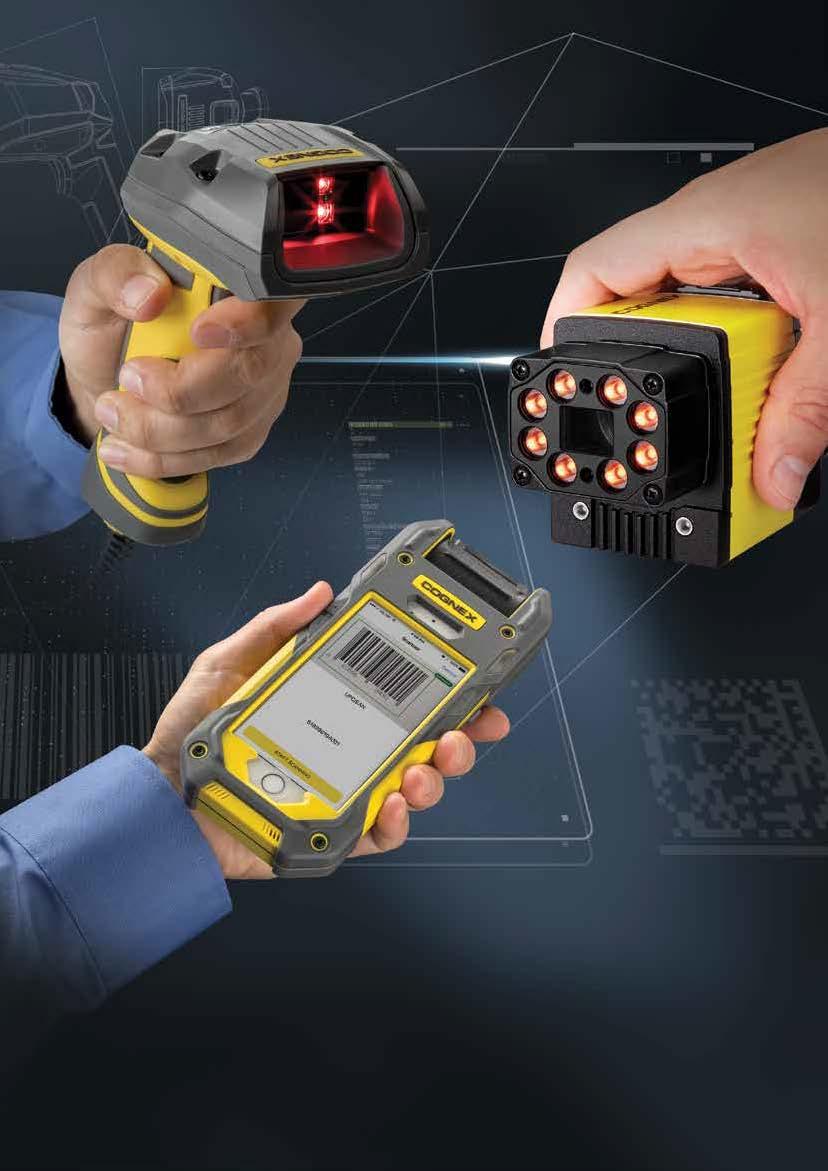

1 ČTEČKY KÓDŮ STACIONÁRNÍ RUČNÍ MOBILNÍ

2 GLOBÁLNÍ VŮDČÍ SPOLEČNOST VE STROJOVÉM VIDĚNÍ A PRŮMYSLOVÉM ČTENÍ KÓDŮ Cognex, nejdůvěryhodnější společnost v oboru strojového vidění a průmyslového čtení kódů na světě. Společnost Cognex s výhradním zaměřením na technologii strojového vidění a průmyslového čtení čárových kódů na základě snímků má na svém portfoliu již více než 1,5 milionu instalací systémů po celém světě. Produkty společnosti Cognex jsou používané předními světovými výrobci, dodavateli a konstruktéry strojů k zajištění toho, aby vyrobené položky splňovaly přísné požadavky na kvalitu v každém odvětví. Řešení společnosti Cognex pomáhají společnostem zlepšit kvalitu jejich výroby a výkon vyloučením závad, ověřováním montáže a sledováním informace v každém stádiu výrobního procesu. Chytřejší automatizace pomocí systémů počítačového vidění a čtení čárových kódů Cognex znamená méně výrobních vad, nižší výrobní náklady a vyšší spokojenost zákazníka. S nejširší škálou řešení a největší sítí odborníků v oblasti počítačového vidění je Cognex nejlepší volbou pro vybudování vašeho vidění (Build Your Vision ). 748 $ MILIONŮ TRŽEB 2017 VÍCE NEŽ 36 LET V PODNIKÁNÍ VÍCE 500 NEŽ OBCHODNÍCH PARTNERŮ NADNÁRODNÍ KANCELÁŘE VE VÍCE NEŽ 20 ZEMÍCH VÍCE NEŽ DODANÝCH SYSTÉMŮ 2 Navštivte

3 ČTEČKY KÓDŮ SPOLEČNOSTI COGNEX JAKÝKOLIV KÓD, VŽDY Téměř každý výrobek používá 1-D nebo 2-D kód pro automatizaci a zjednodušení identifikace a snímání dat. Základní proces čtení kódů zahrnuje 1) osvětlení kódu, 2) nalezení kódu a 3) sejmutí dat. Čtečka musí být schopny číst kódy rychle a přesně pro maximální efektivitu a výkon. Průmyslové čtečky kódů založené na snímcích dekódují 1-D a 2-D kódy, od tištěných štítků po nejhůře čitelné kódy přímého značení dílů (DPM), a poskytují špičkovou rychlost čtení ve své třídě. Moderní technologie, modulární řešení a snadná instalace pomáhají snížit náklady, optimalizovat výkon, zvýšit výkon a řídit zpětnou vyhledatelnost. ODVĚTVÍ Cognex dodává řešení pro téměř všechna výrobní a logistická průmyslová odvětví, včetně: Letecký průmysl Manipulace se zavazadly na letištích, Automobilový průmysl Elektronický obchod Elektronika Mobilní služby Nápoje a potraviny Zdravotnické přístroje Farmaceutický průmysl Maloobchod Stacionární čtečky kódů Ruční čtečky kódů Mobilní řešení 3

4 PATENTOVANÁ TECHNOLOGIE PRO OPTIMÁLNÍ VÝKON A ZPĚTNOU DOHLEDATELNOST Produkty společnosti Cognex jsou optimalizovány patentovanými algoritmy dekódování a moderními technologiemi, které trvale zajišťují vysokou rychlost čtení pro nejsložitější špatně čitelné 1-D a 2-D kódy. 1DMax Moderní algoritmu 1DMax Algoritmu čtení čárového kódu 1DMax je optimalizován pro 1-D všesměrové čtení čárového kódu a extrémní odchylky v jasu, čitelnosti, rozlišení, klidové zóny a zkreslení perspektivy. Hotbars Technologie analýzy obrazu Hotbars Spolu s algoritmem 1DMax, technologie Hotbars nalezne a přečte čárový kód 1-D až 10 rychleji než běžná čtečka, i při vyšším rušení, vysokém zrcadlovém odrazu, omezené klidové zóně, omezenému kontrastu a špatné čitelnosti. Šum Zrcadlení Perspektiva Tichá zóna TYPICKÝ ALGORITMUS 1-D ANALÝZA OBRAZU HOTBARS Kontrast Nečitelnosti 2DMax Moderní algoritmus 2DMax Algoritmus čtení kódu 2DMax poskytuje spolehlivé čtení 2-D kódu bez ohledu na kvalitu kódu, způsob vytištění nebo typu povrchu. 4

5 PowerGrid PowerGrid Technologie PowerGrid rychle vyhledá 2-D kódy, které jsou značně nečitelné nebo zcela eliminované L pattern nebo clocking pattern nebo klidnými zónami. Žádný L pattern Žádný L pattern nebo Clocking pattern Porušení klidové zóny Pruh Automatický diskriminační algoritmus 1-D/2-D Automatický diskriminační algoritmus 1-D/2-D zkracuje čas dekódování aplikací složitých vícenásobných kódů, štítkových kódů s více symboly. HDR Technologie High Dynamic Range (HDR) Ke zpracování obrazu HDR používá nejmodernější technologii snímače obrazu CMOS, která je 16 podrobnější než tradiční snímače a celkově zvyšuje kvalitu obrazu a kontrast. Originální destička Tradiční snímač HDR+ HDR+ HDR+ dále automaticky zvyšuje rozpoznanou změnu kontrastu. Tím vzniká mnohem jednotnější obraz v jednom snímání umožňující větší hloubku pole, vyšší rychlost výrobní linky a zlepšené zpracování složitých kódů. HDR HDR+ Technologie HDR+ umožňuje čtení většího rozsahu kódů než je možné s tradičními nebo jinými HDR technologiemi. 5

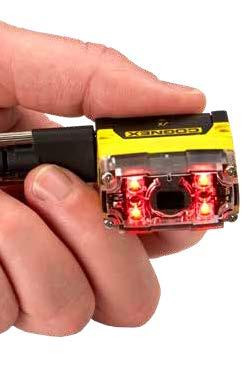

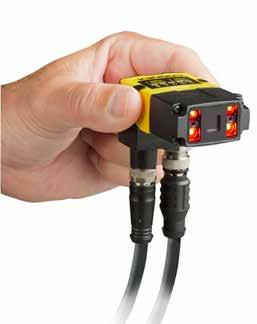

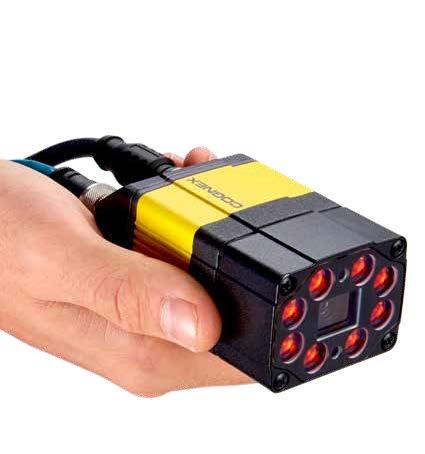

6 STACIONÁRNÍ ČTEČKY KÓDŮ DATAMAN Stacionární čtečky kódů založené na snímcích DataMan nabízejí moderní technologii, výkon zpracování, modularitu a snadné použití pro náročné výrobní a logistické aplikace. DataMan 70 Kompaktní design ideální pro čtení 1-D a 2-D títkových kódů v aplikacích na malém prostoru mm NAPÁJENÍ ROZLIŠENÍ MOŽNOST PŘIPOJENÍ 1.7X 1.2 MP USB Serial 22.2 mm SYMBOLIKY FUNKCE 42.4 mm Hotbars ESD-Safe S-Mount IP65 DataMan 260 Čtečka, nabízí možnost měnit objektivy a osvětlení. Přímý nebo pravoúhlý design ideální pro 1-D čárové kódy, 2-D kódy s vyšší hustotou nebo kódy přímého značení dílů (DPM). NAPÁJENÍ ROZLIŠENÍ MOŽNOST PŘIPOJENÍ Od 43.9 mm 22.3 mm 62.8 mm 2X 1.2 MP Serial Ethernet SYMBOLIKY FUNKCE Hotbars PowerGrid Liquid Lens Modular 6

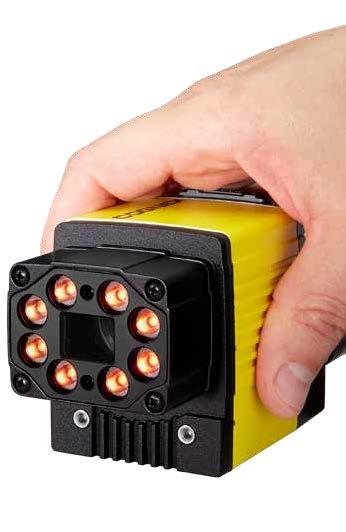

7 DataMan 360 Nejuniverzálnější čtečka, která nabízí modulární objektivy a osvětlení pro široké rozpětí kódových aplikací 1-D a 2-D. NAPÁJENÍ ROZLIŠENÍ MOŽNOST PŘIPOJENÍ SYMBOLIKY FUNKCE 2.5X 2 MP Serial Ethernet Hotbars PowerGrid Liquid Lens Laser Aimer Modular SD 92 mm 42 mm 54 mm DataMan 470 Prémiová čtečka s výkonným vícejádrovým zpracováním a pokročilou technologií zpracování obrazu pro komplexní a výkonné kódové aplikace 1-D a 2-D mm NAPÁJENÍ ROZLIŠENÍ MOŽNOST PŘIPOJENÍ SYMBOLIKY 7.5X 3.1 MP G Serial GigaBit 77.1 mm FUNKCE Hotbars PowerGrid Liquid Lens Laser Aimer SD Modular HDR HDR mm Navštivte 7

8 SPECIFIKACE A FUNKCE STACIONÁRNÍ ČTEČKY Rozlišení 752 x x x x x x x x 1088 Výkonné zpracování 1 1X 1.7X 2X 2.5X 7.5X 9X FPS 60 Up to 60 Up to L Q S Varianty modelu L, Q, QL, S L, Q, QL, S Q, QL, S, X L, Q, QL, X QL, X X Objektivy Symboliky Tekutá čočky C mount objektiv S mount objektiv 1-D 2-D Vícenásobný kód Dekódovací algoritmy 1DMax s Hotbars 2DMax PowerGrid Technologie HDR HDR+ Automatický diskriminační 1-D/2-D HDR HDR+ 8

9 Modularita osvětlení Komunikace Zabudované osvětlení Externí osvětlení Diskrétní I/O Sériový Ethernet G Gigabit Ethernet 503 Další funkce USB USB-C USB Modulární Zpětná vazba zařízení Laserový zaměřovač Stupeň krytí IP IP40 IP65 IP67 IP65 Ochranný plášť ESD 2 SD karta 1 Výkonné zpracování Výkon zpracování čtečky se měří podle toho, jak rychle dekóduje kód a vytvoří výsledné údaje. Srovnávací test simulující komplexní aplikaci vícenásobných kódů 1-D/2-D (skládající se ze čtyř různých kódů 1-D a sedmi různých kódů 2-D) sloužil k určení výkonu zpracování každé pevně vestavěné čtečky DataMan. ESD-Safe 2 Ochranný plášť ESD Chrání zařízení a hořlavá prostředí před elektrostatickým výbojem (ESD), náhlým tokem statického náboje mezi dvěma předměty. 9

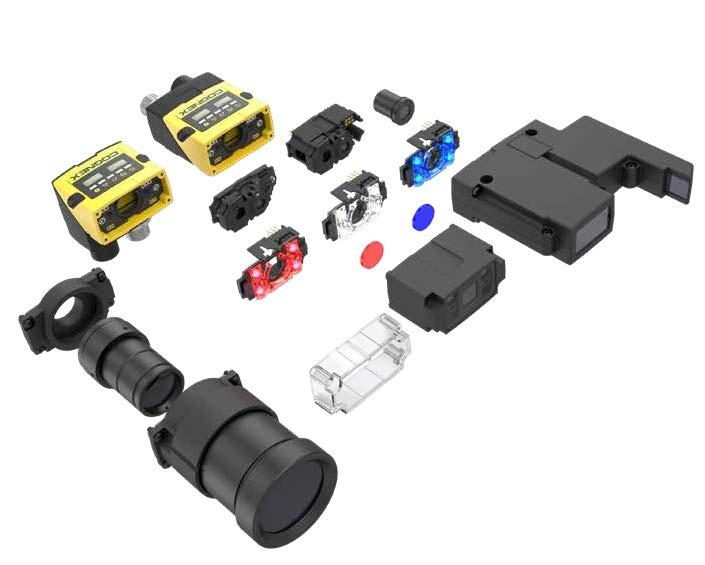

10 MODULÁRNÍ DESIGN PRO MAXIMÁLNÍ FLEXIBILITU Společnost Cognex se zavázala k neustálým inovacím, čímž je zajištěno, že modulární software a konfigurace hardwaru řeší jakoukoliv výzvu v oblasti čtení čárových kódů. Níže uvedený příklad představuje modulární schopnosti pevně vestavěných, ručních, mobilních čteček kódů. 1DMax 2DMax IDQuick Hotbars PowerGrid HDR HDR+ Patentovaná technologie a pokročilý algoritmus optimalizují výkon. Modular Možnost předělat na úhlové, či přímé provedeni Varianty pro maximální pokrytí aplikací: ruční, 3-polohové, S-uchycení, CS-uchycení a tekuté čočky (automatické zaostření) K dispozici možnosti výkonného vestavěného a externího osvětlení Vícebarevné a polarizační možnosti osvětlení vyměnitelné v provozu K dispozici připojení RS-232, USB, Ethernet s průmyslovými protokoly a další G 10

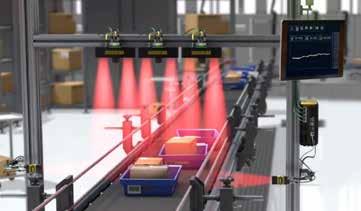

11 Technologie automatického zaostřování tekutých čoček Technologie automatického zaostřování tekutých čoček je k dispozici u pevně vestavěných, ručních a mobilních modelů čteček kódů za účelem automatické adaptace na změny v pracovních vzdálenostech pro větší pokrytí hloubky pole. Oproti tradičním zaostřovacím čočkám nemají tekuté čočky žádné pohyblivé součásti, které se mohou opotřebit nebo selhat, což šetří čas a náklady na údržbu. Optická osa Okno Kov ZAPNUTO Voda Olej Izolace Elektrostatický tlak Okno Kov Optická osa Okno Kov VYPNUTO Voda Olej Izolace Elektrostatický tlak Okno Kov Modular Větší pokrytí s méně čtečkami Technologie příslušenství Xpand je k dispozici pro zvýšení pokrytí zorného pole jedné čtečky čárových kódů o více jak 50 %. To umožňuje pokrytí širšího pásu menším počtem čteček, zjednodušuje nastavení a instalaci a snižuje celkové náklady. Jedna čtečka Jedna čtečka + příslušenství Xpand Kratší vyžadovaná pracovní vzdálenost Zvýšení pokrytí o 50 % Zpětná vazba pro optimalizaci procesu Cognex Real Time Monitoring (RTM) technologie poskytuje zpětnou vazbu pro zasíťované pevné čtečky čárových kódů DataMan, včetně sledování neúspěšného čtení, maření kvality kódu, mapování tepla a auditní záznamy konfigurace. Odlehčená verze RTM (RTM Leaqn) je zahrnuta v nástroji nastavení DataMan. 11

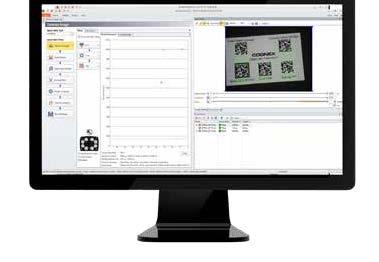

12 SNADNÉ NASTAVENÍ A OVLÁDÁNÍ DataMan Setup Tool Software DataMan Setup Tool zjednodušuje instalaci a provoz čteček kódů Cognex. Inteligentní automatické vyladění a asistent aplikace vede uživatele při rychlé a snadné optimalizaci složitých parametrů Nástroj nastavení snímá obrázky a data v reálném čase a umožňuje uživateli kontrolovat a sledovat historii výsledků zařízení a také ostatní parametry, jako je kvalita kódu Průvodce krok za krokem Automatické vyladění a automatické zaostření Nástroje optimalizace před a po sejmutí obrazu Asistenti aplikace pomáhají optimalizovat parametry Nezávislé nastavení osvětlení Historie výsledků obrázku a čtení Základní a rozšířené psaní skriptů pro vlastní formátová dat Zpětná vazba měření procesu Nastavení více čtení zvyšuje varietu produktů a prostředí 12

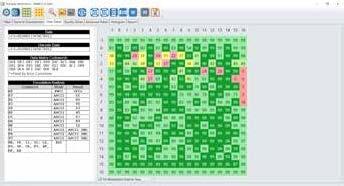

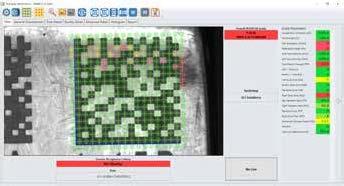

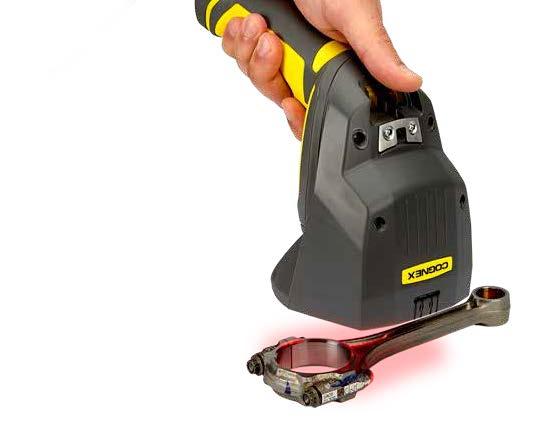

13 DATAMAN VERIFIKÁTORY KÓDŮ Verifikace kódu je proces kódů podle kvality. Ověřovací čtečky kódů snímají obraz a generují výkazy, ve kterých je popsána shoda s parametry v rámci standardů ardů odvětví. Verifikátor DataMan řady 8070 Je vybavena mnoha možnostmi osvětlení, robustními třídicími algoritmy, velmi rychlým modulem zpracování a kamerou s vysokým rozlišením pro verifikaci i nejsložitějších kódů DPM. Osvětlení 30, 45 a 90 stupňů Spolehlivé a opakovatelné výsledky Software DataMan Setup Tool vypočítá celkové hodnocení na základě několika parametrů kvality. Podrobné výsledky ukazují, zda kódy odpovídají standardům odvětví. Automaticky generované výkazy mohou být použity pro potvrzení shody a také pomáhají najít problémy v tisku a řízení procesu. Navštivte 13

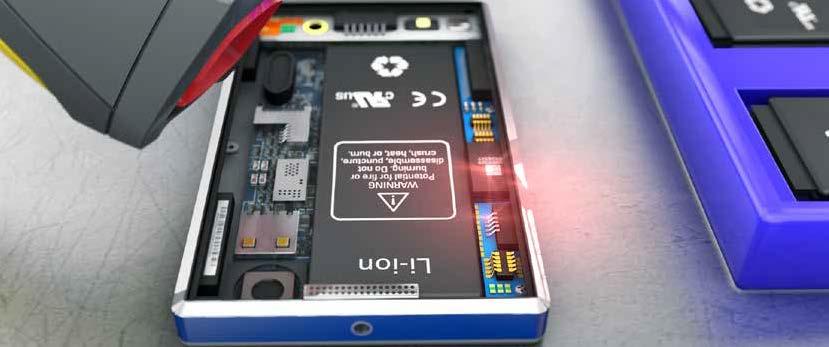

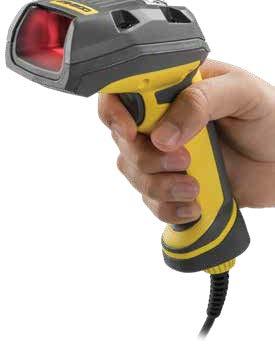

14 DATAMAN RUČNÍ ZAŘÍZENÍ ČTEČKY KÓDŮ Ruční čtečky čárových kódů DataMan mají ve své třídě nejlepší výkon a používají patentovanou technologii Hotbars pro 1-D čárové kódy a technologii PowerGrid pro 2-D kódy. DataMan 8050 Zaručuje vysokou rychlost pro dobře čitelné DPM a štítkové kódy i v nejnepříznivějším prostředí. MOŽNOST PŘIPOJENÍ SYMBOLIKY FUNKCE Ethernet Serial USB Bluetooth Hotbars PowerGrid ESD-Safe DataMan 8070 Nejmodernější technologie kombinovaná s modulárním osvětlením a objektivy nejlépe formuje obraz pro kódy DPM a také čtení rozšířené rady 1-D a 2-D štítkových kódů. ROZLIŠENÍ MOŽNOST PŘIPOJENÍ 1.2 MP Ethernet Serial USB Bluetooth SYMBOLIKY FUNKCE Hotbars PowerGrid Liquid Lens Laser Aimer 14 Navštivte

15 TECHNICKÉ ÚDAJE A FUNKCE RUČNÍ ČTEČKY Series 8600 Series Rozlišení 752 x MP 1280 x 1024 L Q S Varianty modelu HD, HDX, X DL, ER HDX X Objektivy Tekuté čočky Symboliky 1-D 2-D Dekódovací algoritmy 1DMax s Hotbars 2DMax PowerGrid Modularita osvětlení Zabudované osvětlení Přímé osvětlení Polo polarizované osvětlení UltraLight 1 Komunikace Další funkce Ethernet s odvětvovými protokoly Sériový USB Bluetooth Bezdrátový Laserový zaměřovač Modulární Ochranný plášť ESD 2 Test pádem 50 pádů z výšky 2 m Stupeň krytí IP IP65 1 UltraLight Technologie UltraLight používá polarizované světlo pod malým úhlem a difuzní osvětlení, které zaručuje nejlepší formování obrazu i pro nejobtížněji čitelné DPM kódy. ESD-Safe 2 ESD-Bezpečný plášť Chrání zařízení a hořlavá prostředí před elektrostatickým výbojem (ESD), náhlým tokem statického náboje mezi dvěma předměty. 15

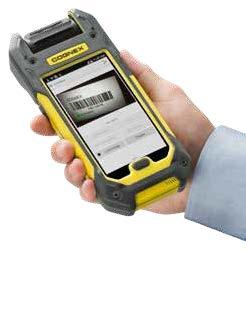

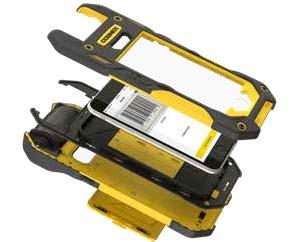

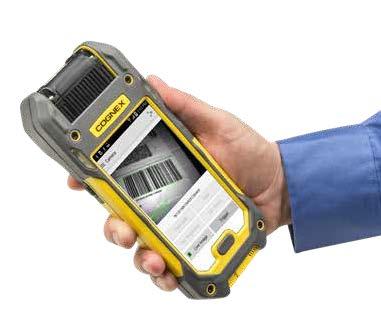

16 MOBILNÍ ŘEŠENÍ Společnost Cognex nabízí úplnou rodinu řešení skenování, která dosahují ve své třídě nejlepší čtení 1-D, 2-D a DPM kódů. Řady MX-1502 a MX-1000 Kombinují rychlé obrazové snímání 1-D a 2-D kódů se standardy mobilních zařízení ios a Android pro standardní, dlouhodobé a rozšířené aplikace. ROZLIŠENÍ SYMBOLIKY FUNKCE 1.2 MP Hotbars PowerGrid Liquid Lens MX-100 Příslušenství mobilního zařízení se připojuje k Otterbox universe Case System a mění mobilní telefony na lepší čtečky čárových kódů s inovativním cílením a osvětlením. SYMBOLIKY FUNKCE 16 Navštivte

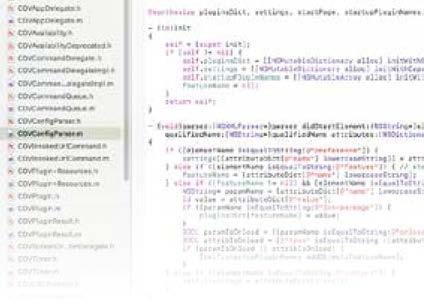

17 Sada vývojářského softwaru Cognex Mobile Barcode Software Development Kit (SDK) Sada softwaru Cognex Mobile Barcode SDK je všezahrnující softwarový nástroj pro všechny stránky mobilního skenování kódů. Umožňuje přizpůsobení a údržbu jedné aplikace pro všechna mobilní zařízení v celé organizaci. SDK lze použít na jakémkoliv podporovaném zařízení, včetně: mobilních terminálů řady MX-1000 a MX-1502 mobilních čteček kódu řady MX-100 chytrého telefonu a kamer tabletů (je vyžadována licence) TECHNICKÉ ÚDAJE MOBILNÍCH ŘEŠENÍ A FUNKCE Rozlišení Rozsah skenování Objektivy Tekuté čočky Symboliky MX-100 MX-1000 MX-1502 Závisí na zařízení 752 x MP SR SR LR/ER 1-D 2-D DPM Dekódovací algoritmy 1DMax s Hotbars 2DMax Osvětlení MX-100 MX-1000 MX-1502 Vestavěné osvětlení Modulární osvětlení Operační systém Další funkce ios Android Modulární Tvar pistole Test pádem Stupeň krytí IP Certifikováno OtterBox 50 pádů z výšky 2 m IP54 IP65 IP65 PowerGrid Modular Modulární design mobilních produktů Cognex podporuje řadu existujících a připravovaných ios a Adroid zařízení a využívá nejmodernější komunikační technologie včetně 3G, 4G, 4G LTE, Wi-Fi, Bluetooth a další. 17

18 MODELY A SYMBOLIKY Bez ohledu na symboliku kódu, jeho velikost, kvalitu, způsob tisku nebo povrchu, společnost Cognex má čtečku kódu, která přečte kód s maximální účinností a dohledatelností. Model L QL S Čte 1-D čárové kódy s fixní polohou 1-D všesměrové čárové kódy Pomalé nebo dobře vytištěné 1-D a 2-D kódy 1-D kódy UPC/EAN/JAN Codabar Code 11 Q Vysokorychlostní 1-D a 2-D kódy Code 93 Code 128 GS1 DataBar X Čtení náročných 1D a 2D čárových kódů, včetně DPM kódů UHD Velmi malé, dobře vytištěné 2-D DPM kódy (0,7 mm) HD HDX DL SR LR ER Malé 1-D a 2-D kódy (6 10 mm) Menší 1-D a 2-D kódy (2 5 mm) Dobře vytištěné 1-D a 2-D DPM kódy Kódy pro standardní rozsah Husté nebo malé kódy z velké vzdálenosti (vysoké police) Kódy z rozšířeného rozsahu /velmi vysoké police) Code 25 Code 39 Interleaved 2 z 5 MSI Plessey Pharmacode D kódy Data Matrix QR Micro QR PDF417 MicroPDF Aztec Code DotCode Poštovní směrovací čísla POSTNET Čárový kód Intelligent Mail PLANET, Australian Post, Japan Post, Royal Mail, UPU 18

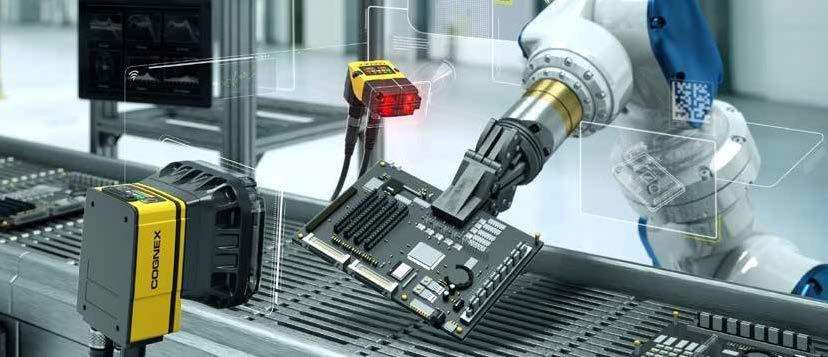

19 INDUSTRY 4.0 Průmysl 4.0 nebo Internet věcí označuje sadu přicházejících inovací moderní automatizace, strojové snímání, Big Data, používání cloudu a stroje, které se učí, což přináší revoluci ve výrobě. Průmysl 4.0 představuje obrovský potenciál pro zvýšení produktivity, snížení odpadu, vylepšení kvality produktu, zvýšení flexibility výroby a snížení provozních nákladů.. BIG DATA V CLOUD OPTIMALIZACE VÝROBNÍ LINKY UČENÍ VYBAVENÍ Strojové snímání a průmyslové čtení kódů bude základní součástí automatizovaných systémů v Průmyslo 4.0. Bude se zvyšovat schopnost analýzy dat, bude se používat velké množství dat získaných snímáním a čtením čárových kódů pro identifikaci a označení vadných produktů, pochopení příčin vad a umožnění rychlého a účinného zásahu v Průmyslu 4.0. Více informací naleznete na cognex.com/industry-4-0. KOMUNIKACE DAT O PRODUKCI PŘÍSTUP K DATŮM ODKUDKOLIV NEJLEPŠÍ PRAXE NAPŘÍČ RŮZNÝMI OBORY 19

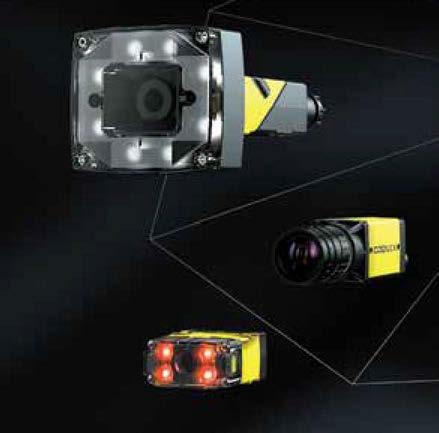

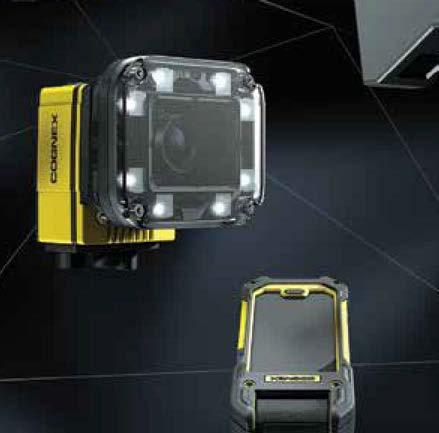

20 VYBUDUJTE SI SVŮJ SYSTÉM VIDĚNÍ ČTEČKY KÓDŮ ZALOŽENÉ NA SNÍMCÍCH Průmyslové čtečky kódů a mobilní terminály Cognex s patentovanými algoritmy poskytují nejvyšší rychlosti čtení 1-D, 2-D a DPM kódů bez ohledu na symboliku, velikost, kvalitu, způsob tisku nebo povrch kódu. Snížené náklady Zvýšený výkon Řízení zpětné sledovatelnost SYSTÉMY 2D A 3D VIDĚNÍ Systémy strojového vidění Cognex jsou se svojí schopností kontroly, identifikace a vedení dílů bezkonkurenční. Snadno se nasazují do provozu a poskytují spolehlivý, opakovatelný výkon i těch nejnáročnějších aplikací. Průmyslová třída s knihovnou pokročilých nástrojů počítačového vidění Vysokorychlostní snímání a zpracovávání snímků Výjimečná flexibilita aplikací a integrace 3D LASEROVÉ PROFILOVAČE Laserové profilovače a systémy 3D vidění Cognex In-Sight poskytují maximálně snadné použití, výkon a flexibilitu pro získávání spolehlivých a přesných výsledků měření pro ty nejnáročnější 3D aplikace. Předem zkalibrované senzory umožňují vysoké rychlosti čtení Software počítačového vidění, která je špičkou v oboru, s výkonnou sadou 2D a 3D nástrojů Kompaktní konstrukce stupně krytí IP65 odolává i těm nenáročnějším výrobním prostředím Corporate Headquarter One Vision Drive Natick MA USA Companies around the world rely on Cognex vision and barcode reading to optimize quality, drive down costs and control traceability. Regional Sales Offices Americas Europe Austria Belgium France Germany Hungary Ireland Italy Netherlands Poland Spain Sweden Switzerland Turkey United Kingdom Asia China India Japan Korea Malaysia Singapore Taiwan Thailand Vietnam Copyright 2018, Cognex Corporation. All information in this document is subject to change without notice. All Rights Reserved. Cognex, DataMan, Hotbars, 2DMax, 1DMax, PowerGrid, and UltraLight are registered trademarks of Cognex Corporation. Xpand is a trademark of Cognex Corporation. All other trademarks are property of their respective owners. Lit. No. DMIDPG-CZ
