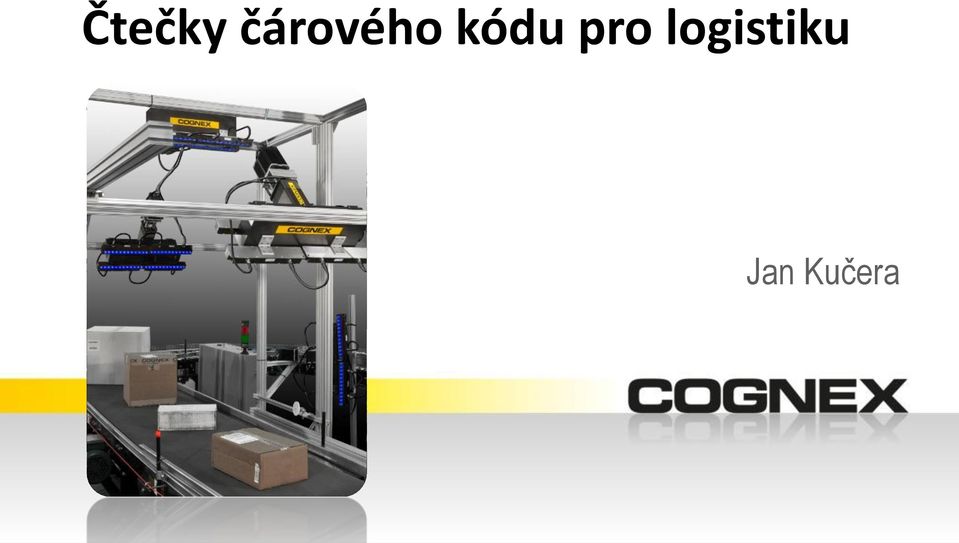

1 Čtečky čárového kódu pro logistiku Jan Kučera

2 Agenda O firmě Cognex Možnosti čárových čteček pro logistiku Výhody technologie plošného čtení založeného na zpracování obrazu Vlastnosti čteček DataMan pro logistiku Ukázky čteček DataMan Přehled 2 Confidential 2012 Cognex Corporation

3 O firmě Cognex Jan Kučera Cognex

4 Kdo je Cognex? Leader v oblasti strojového vidění 32 let služeb zákazníkům 1000 zaměstnanců $322M příjmy v roce ,000 nasazených systémů Globální působnost kanceláře ve 20 zemích světa 4,000 přímých zákazníků 450 spolupracujících partnerů 4 Confidential 2012 Cognex Corporation

5 Od analogovým k digitálním technologiím Výhody pro průmyslové aplikace Rychlé zpracování obrazu Velikost obrazu Výkon při zpracování Cognex čtečky čárových kódů pro logistiku poskytují 5 Confidential 2012 Cognex Corporation

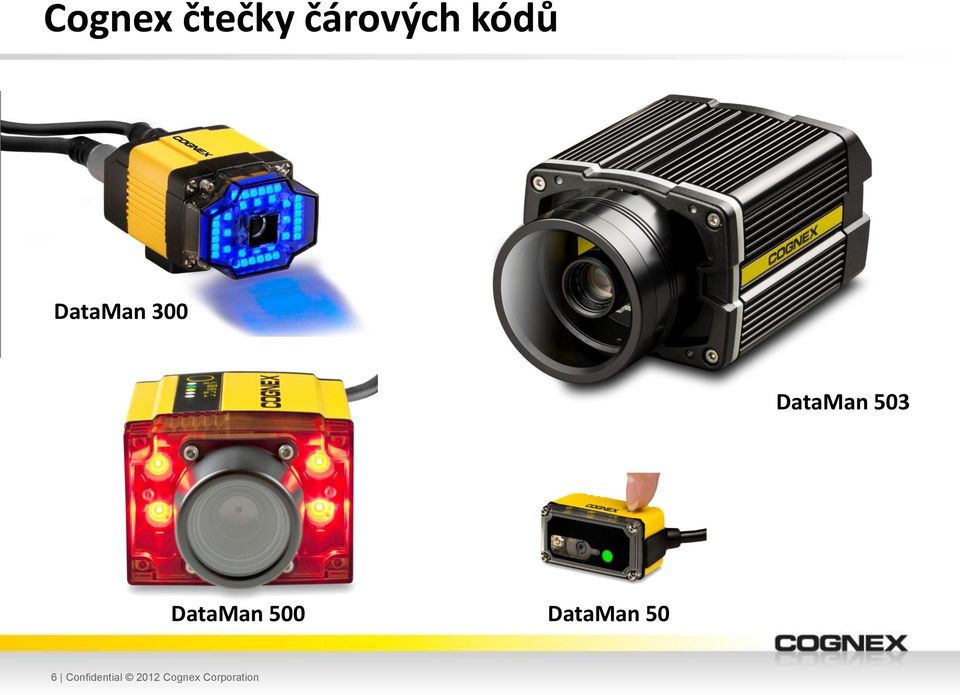

6 Cognex čtečky čárových kódů DataMan 300 DataMan 503 DataMan 500 DataMan 50 6 Confidential 2012 Cognex Corporation

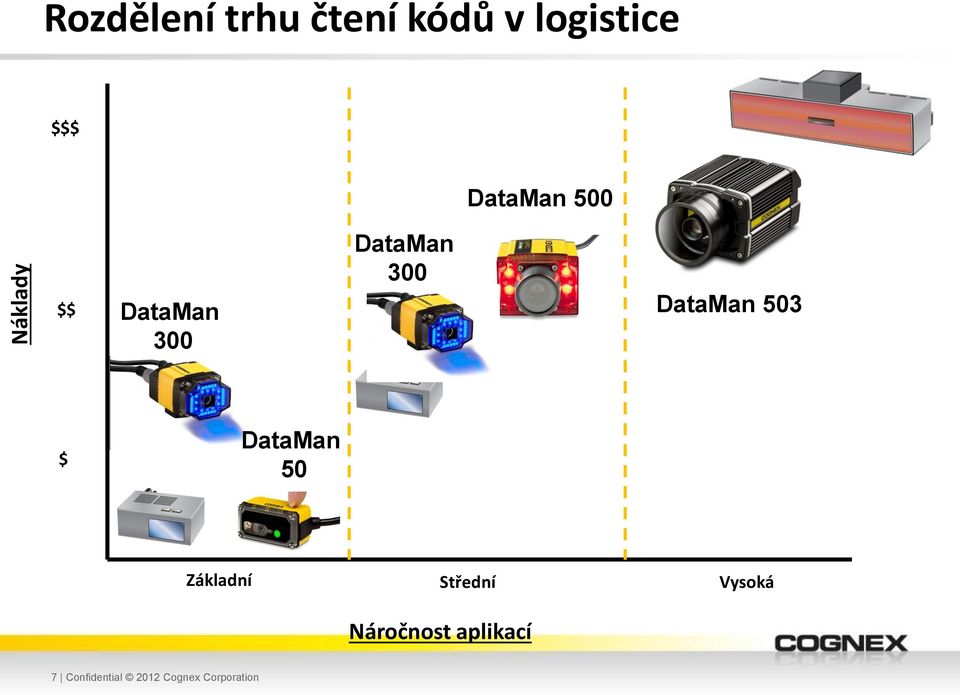

7 Náklady Rozdělení trhu čtení kódů v logistice $$$ DataMan 500 $$ DataMan 300 DataMan 300 DataMan 503 $ DataMan 50 Základní Střední Vysoká Náročnost aplikací 7 Confidential 2012 Cognex Corporation

8 DataMan 503 Budoucnost pro aplikace při třídění 2048 x 1088 rozlišení (2.1 Megapixelu) Více než 120 snímků za sekundu 3.3 m/s dopravní rychlost 91 cm hloubka ostrosti synchronní zapojení více čteček Zpracování nejnáročnějších aplikací v logistice včetně: Čtení kódů na všech stranách obalu Čtení kódů na velkých plochách 8 Confidential 2012 Cognex Corporation

9 DataMan 300 Čtečka čárových kódů s vysokým rozlišením s využitím čtení obrazu 1280 x 1024 MPxl 1600 x 1200 MPxl 60 snímků za sekundu Až 1.5 m/s dopravní rychlost Zvýšení výkonu od jednoho řádku a rastrovacích laserových čteček dovoluje více poškozený štítek eliminuje domýšlení čtečky Snímání obrazu a vzdálené diagnostiky Nemá žádné pohyblivé opotřebitelné díly 9 Confidential 2012 Cognex Corporation

10 DataMan 500 Vysokorychlostní čtečka čárových kódů s využitím čtení obrazu 90 snímků za sekundu 1024 x 768 rozlišení 30 cm hloubka ostrosti Až 2.5 m/s dopravní rychlost Vysoká rychlost třídění a vysoká účinnost ručního čtení eliminuje chybné čtení ( domýšlení ) obsahu čárového kódu při přehledovém čtení všesměrové čtení eliminuje potřebu sladit více čteček a nepokrytá místa vícenásobné nasnímání každého čárového kódu zvyšuje rychlost čtení nemá žádné pohyblivé opotřebitelné díly 10 Confidential 2012 Cognex Corporation

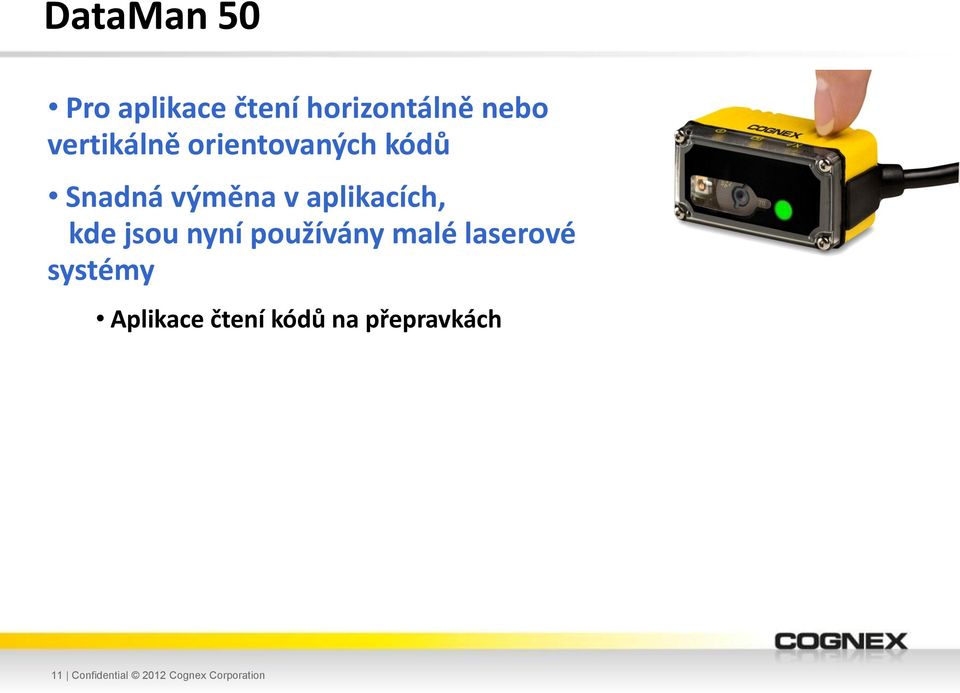

11 DataMan 50 Pro aplikace čtení horizontálně nebo vertikálně orientovaných kódů Snadná výměna v aplikacích, kde jsou nyní používány malé laserové systémy Aplikace čtení kódů na přepravkách 11 Confidential 2012 Cognex Corporation

12 Klíčové aplikace přepravky jedostranné kartony tisk a aplikátor ruční načítání vysokorychlostní třídění palety vícestranné čtení 12 Confidential 2012 Cognex Corporation

13 Cognex čtečky čárového kódu pro logistiku Nejvyšší rychlost čtení Snížení nákladů a zvýšení výkonů Zpětná vazba Zlepšení datového řízení procesů Bez pohyblivých dílů Snížení nákladů na údržbu 13 Confidential 2012 Cognex Corporation

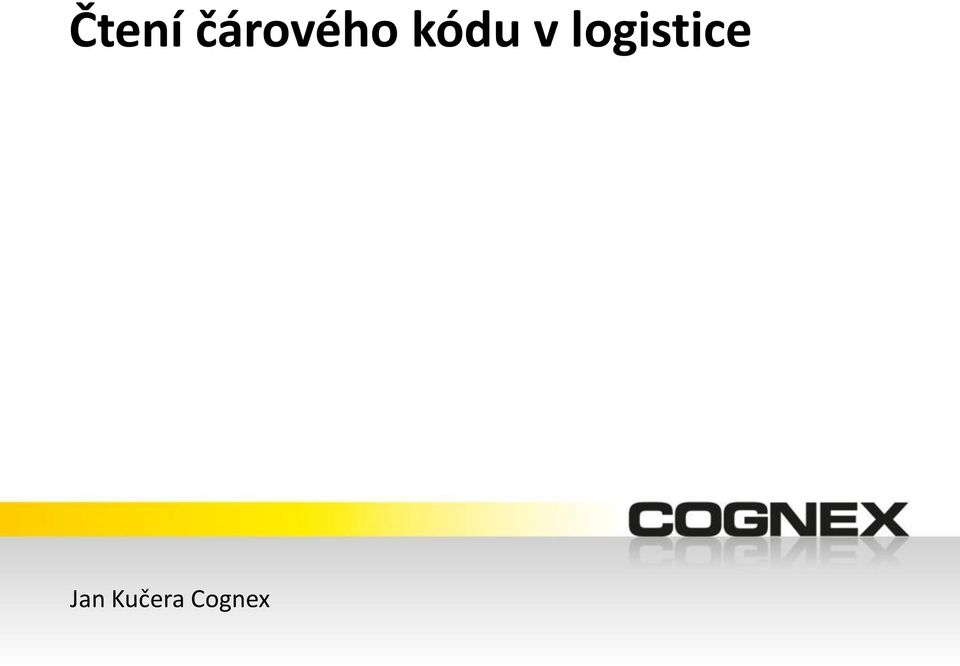

14 Čtení čárového kódu v logistice Jan Kučera Cognex

15 Technika laserového snímání 15 Confidential 2012 Cognex Corporation

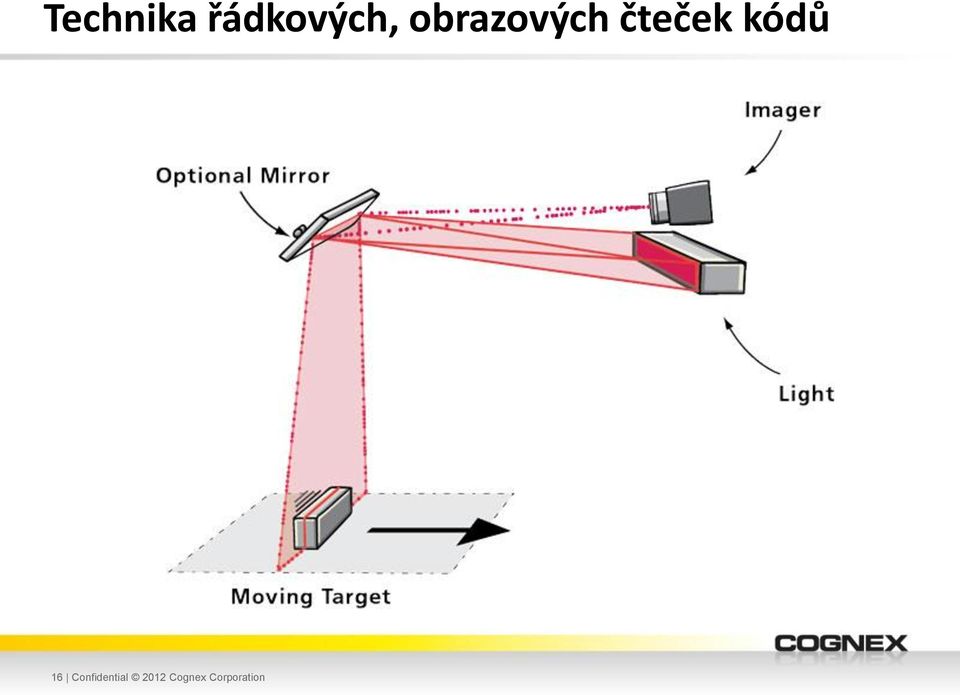

16 Technika řádkových, obrazových čteček kódů 16 Confidential 2012 Cognex Corporation

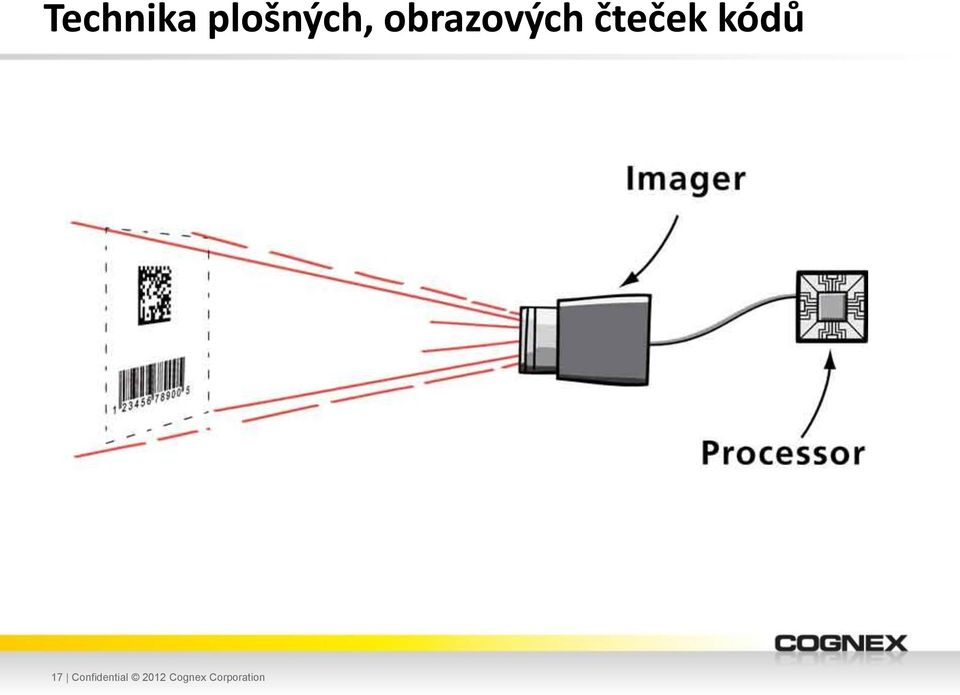

17 Technika plošných, obrazových čteček kódů 17 Confidential 2012 Cognex Corporation

18 Výhody čteček kódů založených na obrazovém snímání Jan Kučera Cognex

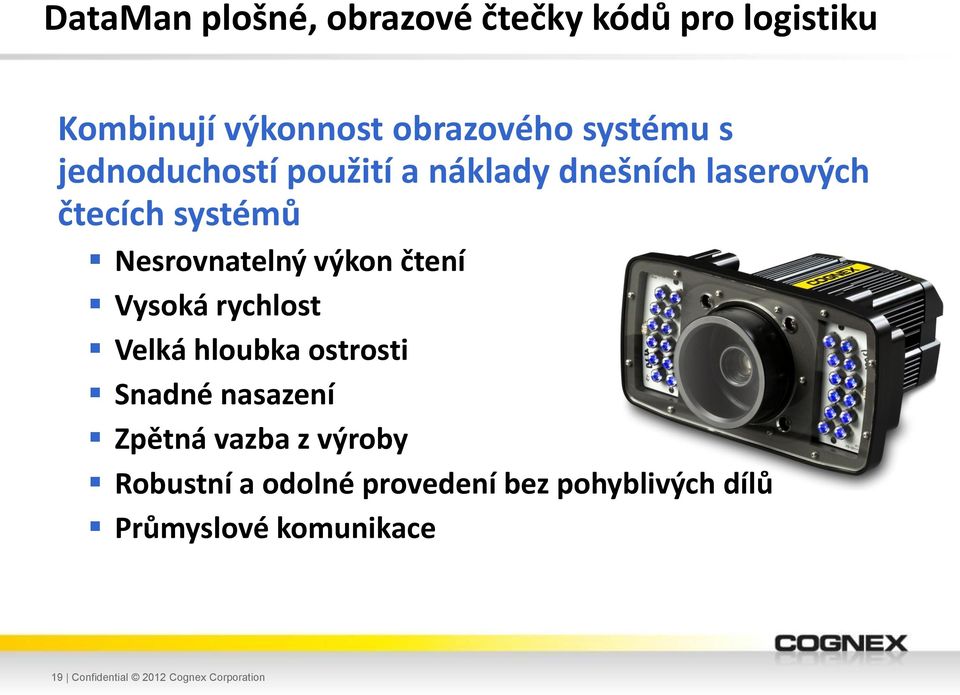

19 DataMan plošné, obrazové čtečky kódů pro logistiku Kombinují výkonnost obrazového systému s jednoduchostí použití a náklady dnešních laserových čtecích systémů Nesrovnatelný výkon čtení Vysoká rychlost Velká hloubka ostrosti Snadné nasazení Zpětná vazba z výroby Robustní a odolné provedení bez pohyblivých dílů Průmyslové komunikace 19 Confidential 2012 Cognex Corporation

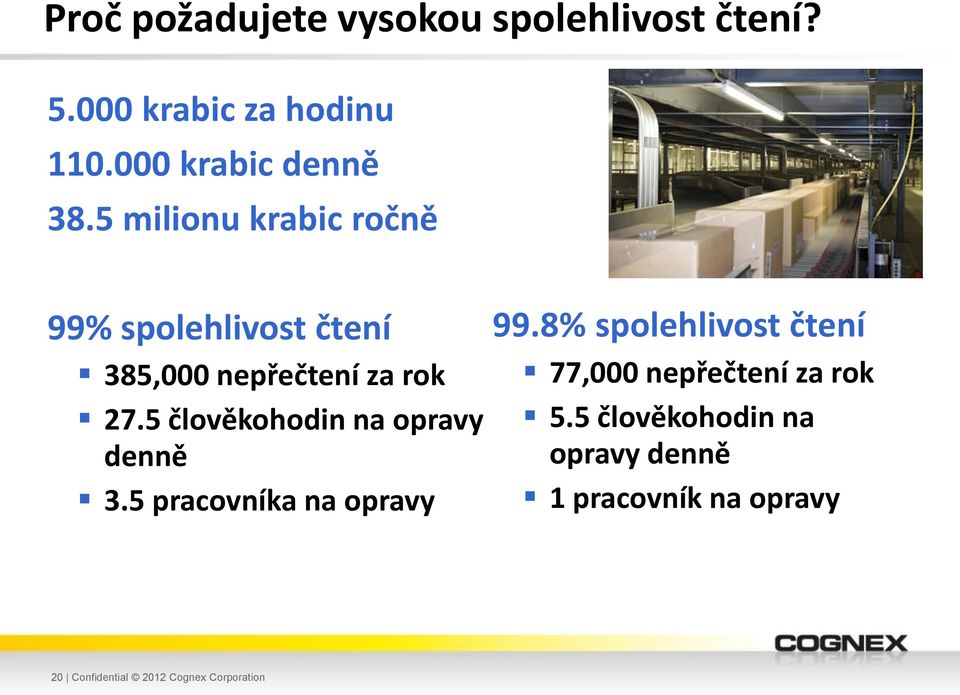

20 Proč požadujete vysokou spolehlivost čtení? krabic za hodinu krabic denně 38.5 milionu krabic ročně 99% spolehlivost čtení 385,000 nepřečtení za rok 27.5 člověkohodin na opravy denně 3.5 pracovníka na opravy 99.8% spolehlivost čtení 77,000 nepřečtení za rok 5.5 člověkohodin na opravy denně 1 pracovník na opravy 20 Confidential 2012 Cognex Corporation

21 Výhody obrazového čtení kódů Nasnímá více snímků každého kódu Vícenásobné systémy poskytují redundanci Nejsou ovlivněny proměnlivou dopravní rychlostí, pozicí kódu, apod. 21 Confidential 2012 Cognex Corporation

22 Vlastnosti čteček kódů DataMan Jan Kučera Cognex

23 Technologie Hotbars 1DMax+ s Hotbars technologií pro čtení 1-D kódů Nová patentovaná technologie Hotbars: Používá strukturu kódu pro jeho lokalizaci v jakékoli orientaci Vybere 1-D signály s vysokým rozlišením pro dekódování Kombinuje vynikající přesnost signálu s bleskovou rychlostí, dávající čtečkám DataMan nesrovnatelný výkon Signal from Existing Edge Extraction Method Signál z Hotbars Vyšší přesnost při 10ti násobné rychlosti 23 Confidential 2012 Cognex Corporation

24 Co je technologie obrazové analýzy Hotbars? 1.5 Stávající stav 1.2 Hotbars Velmi zeslabené Úplně ztracené 24 Confidential 2012 Cognex Corporation

25 Hotbars: stanovení nového standardu Šum Typický 1D algoritmus Hotbars Odlesk Perspektiva Klidová zóna 25 Confidential 2012 Cognex Corporation

26 Hotbars: stanovení nového standardu Kontrast Konkurence Hotbars Škrábance a poškození 26 Confidential 2012 Cognex Corporation

27 Vysokorychlostní sledování čárového kódu 27 Confidential 2012 Cognex Corporation

28 Vysokorychlostní sledování čárového kódu 28 Confidential 2012 Cognex Corporation

29 Vysokorychlostní sledování čárového kódu 29 Confidential 2012 Cognex Corporation

30 Vysokorychlostní sledování čárového kódu 30 Confidential 2012 Cognex Corporation

31 Vysokorychlostní sledování čárového kódu 31 Confidential 2012 Cognex Corporation

32 Vysokorychlostní sledování čárového kódu 32 Confidential 2012 Cognex Corporation

33 Vysokorychlostní sledování čárového kódu 33 Confidential 2012 Cognex Corporation

34 Vysokorychlostní sledování čárového kódu 34 Confidential 2012 Cognex Corporation

35 Vysokorychlostní sledování čárového kódu 35 Confidential 2012 Cognex Corporation

36 Vysokorychlostní sledování čárového kódu 36 Confidential 2012 Cognex Corporation

37 Vysokorychlostní sledování čárového kódu 37 Confidential 2012 Cognex Corporation

38 Vysokorychlostní sledování čárového kódu 38 Confidential 2012 Cognex Corporation

39 Vysokorychlostní sledování čárového kódu repeat 39 Confidential 2012 Cognex Corporation

40 Vizualizace Zobrazení snímků během nastavení Zlepšení čtecího výkonu čtečky Minimalizace času pro nastavení a údržbu Zpětná vazba z výroby a ukládání snímků Pozdější vyhodnocení příčin nepřečtených kódů Rychlejší a snadnější rozpoznání a odstranění problémů vlastními silami Snížení prostojů Úspora nákladů za dodávky cizích služeb 40 Confidential 2012 Cognex Corporation

41 Rozbor nepřečtení pro zlepšení procesů Upside down packages Mis-fead Label creased in box flaps Flagged label Line stop Unaccounted read failures 0 41 Confidential 2012 Cognex Corporation

42 Delší životnost čteček: žádné pohyblivé díly 42 Confidential 2012 Cognex Corporation

43 Vysoce výkonné osvětlení Výkonné integrované světlo pro aplikace s vysokou rychlostí a velkou hloubkou ostrosti Optimalizuje výkon a komfort operátora Řízením se optimalizuje světelný výkon a prodlužuje živostnost světla 60 Hz operátoři nevidí žádné blikání Ve výsledku je světlo optimálně nastavené, při čekání vypnuté a nepotřebuje chlazení. Dostupných je sedm barev v úzkém i širokém provedení Modré, červené, bílé, zelené, azurové, infračervené, 395nm UV a 365nm UV 43 Confidential 2012 Cognex Corporation

44 Xpand technologie Xpand zvětšuje pokrytí plochy, vhodný pro aplikace čtení kódů na větší ploše. 44 Confidential 2012 Cognex Corporation

45 Průmyslové připojení - komunikace Cognex Connect podporuje průmyslové protokoly: EtherNet/IP, PROFINET, MC Protocol, Modbus/TCP ls: EtherNet/IP, PROFINET, MC Protocol, Modbus/TCP přístupné z kteréhokoliv terminálu zapojeného do sítě archivace snímků přímo přes podporu FTP knihovna příkazů vycházející z.net pro specifické zákaznické přizpůsobení grafického a terminálového rozhraní 45 Confidential 2012 Cognex Corporation

46 Přehled

47 Čtecky kódů DataMan mění logistický průmysl Nejvyšší čtecí výkon Snižují náklady a zvyšují propustnost a využití zařízení Technologie Hotbars pro dosažení nejvyššího čtecího výkonu Cognex vylepšení v oblasti hardwaru a analýzy snímků Žádné pohyblivé díly Nižší náklady na zařízení, protože obrazové snímače jsou ve své podstatě robustnější než laserové skenery Vidíte, co vidí čtečka Okamžitá zpětná vazba z výroby, buď naživo, nebo přes snímky uložené na FTP serveru Sledování snímků pro trvalé zlepšování procesů Průmyslové připojení Cognex Connect podporuje průmyslové protokoly 47 Confidential 2012 Cognex Corporation
