Kritéria výběru IP kamer Miloš Kohout.

Transkript

1 Kritéria výběru IP kamer Miloš Kohout

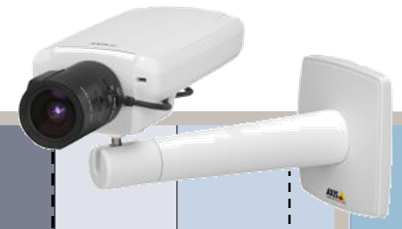

2 Z čeho výbírat? Box kamery

3 Jsou místa kde chceme, aby kamera byla vidět

4 Jsou místa kde chceme, aby kamera NEbyla vidět

5 Datasheets technická specifikace Rozlišení Resolution Snímkování frame rate Objektiv lens Síťová Bezpečnost Network security IR přísvit IR illumination Síťové protokoly - Network protocols Komprese Video compression Citlivost Minimum illumination WDR široký dynamický rozsah Anylitiky - Analytics PAPÍR SNESE VŠE!

6 Porovnáná rozlišení v reálném prostředí 1 MP 3 MP 5 MP

7 Rozlišení a zobrazení Poměr stran HDTV 1280 x 720 HDTV 1920 x Megapixel 2560 x 1920

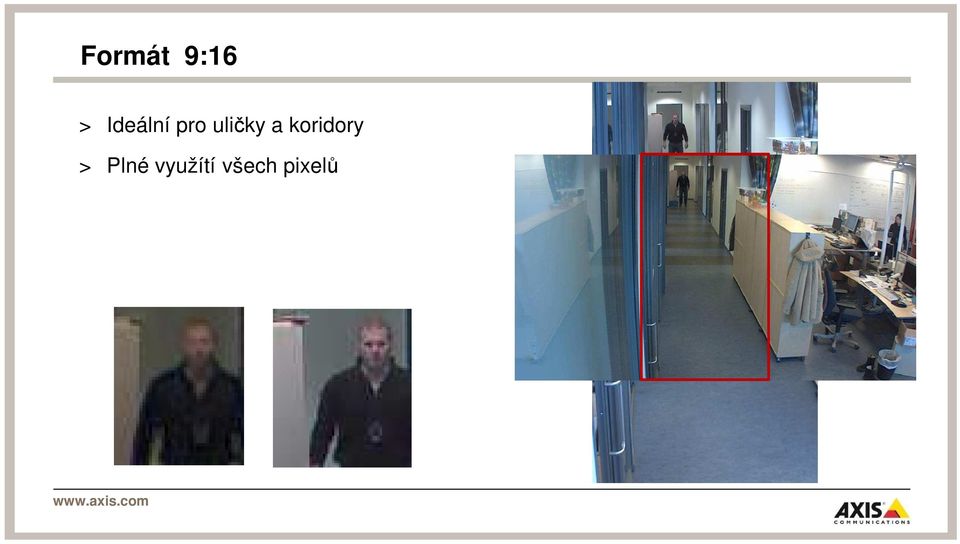

8 Formát 9:16 > Ideální pro uličky a koridory > Plné využítí všech pixelů

9 Objektivy mají velký dopad na kvalitu obraz > Varifokální proměnlivou ohniskovou vzdáleností > Fixní pevnou ohniskovou vzdálensotí Vždy by měly být součástí dodávky přímo od výrobce

10 Moto cart arena v Praze

11 Software na automatické čtení čárových kódů nefunguje

12 Stejná kamera, ale levný neoriginální obejtiv vs. originál Neoriginální objektiv Originální objektiv dodaný Axisem

13 Porovnání rozlišení HDTV (1080p vs. 720p) HDTV 1080p a 18x zoom,... HDTV 720p a 18x zoom,......značku můžeme číst cca na 250 m...značku můžeme číst cca na 200 m

14 Snímkovací frekvence

15 Citlivost

16 Citlivost kamery na minimální osvětlění Hodnota minimálního osvětlení v luxech udává shopnost kamery vidět při dané hodnotě světla. Jak se stanovuje citilovost?

17 Citlivost kamery na minimální osvětlění Pozor né všichni výrobci měří nebo udávají stejně! U analogových kamer to bylo snažší, tam existovala korektní hodnota IRE, která udávala měřitelný útlum kompozitního videosignálu v mv.

18 Citlivost kamery na minimální osvětlění Nepsaným standardem pro měření citlivosti kamer jsou tyto hodnoty F stop F1.4 - F stop udává schopnost objektivu pojmout světlo Color temperature 5600k - teplota světla (5600k slunečný den) Video level 30 IRE - cca 30 % urovně signálu 30IRE je minimální akceptovatelná kvalita obrazu Reflection ratio 80% - odraz světla objektu a pozadí (objekt se 100% refelxí generujě 100x více světla než objekt s 1% refelxí) HODNOTY IRE a použití jiné procentní hodnoty reflexe pro výpočet může vést k velice rozdílným výslědkům metodika není daná

19 Citlivost lux, 30 fps vývoj za 4 roky díky obrazovému post-processingu a výběru komponentů

20 WDR, HDR wide dynamic range - široký dynamický rozsah - jednou z nejpoulárnějších funkcí požadovaných od kamery - vlastnost pro vypořádání se s velkými světelnými kontrasty v obraze - Paramter se udává v db

21 Výzva je si poradit s těmito světelnými podmínkami Podexponovaný obraz pokoušející se zachytiti co se děje venku Přeexponovaný obzaz pokoušející se zachytiti co se děje ve vnitř

22 Žádné nastavení nebylo schopno pojmout všechny informace ve scéně

23 Toto očekáváme od kvalitního WDR s vícenásobnou expozicí

24 WDR kamera by měla mít teoreticky úrvně světla od 0, luxů Hodnota v db Počet úrovní Podmínky Osvětlení v luxech (přibližně) 60dB 1000x Používané světlo na operačním sále dB 10000x Přímý sluneční svit dB222, x Osvětlení v kanceláři dB x Obývací pokoj dB x Měsíční svit za úplňku 1 Noční obloha bez měsíce 0,003

25 Co je > Open Network Video Interface Forum Založeno ONVIF členů > Platforma která by měla zajistit interoperabilitu mezi vyrobci IP systémů > Cílem je standardizovat síťový interface na síťové vrstvě IP video prpoduktů. IP configurace Rozpoznání zařízení na síti Management zařízení Stream configurace Real time streaming Řízení událostí Ovládání PTZ Video analytiky Bezpečnost

26 IR přisvity pozor na pavouky > Velké množství LED > Vyšší spotřeba > Vyšší teplota kolem objektivu = větší obrazový šum > Omezená životnost LED > Menší množství LED > Nižší spotřeba > Nižší teplota kolem objektivu = menší obrazový šum > LED s vyšší životností
