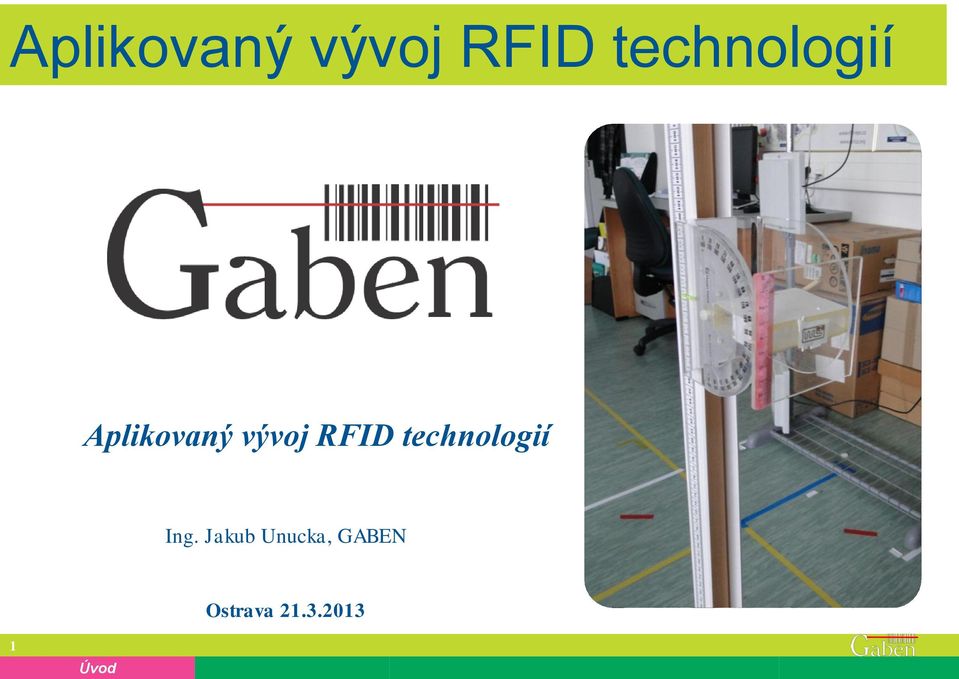

1 Aplikovaný vývoj RFID technologií Aplikovaný vývoj RFID technologií Ing. Jakub Unucka, GABEN Ostrava

2 2

3 Gaben, spol. s r.o. Ostravská společnost zabývající se AutoID Snímače čárových kódů Mobilní terminály Tiskárny etiket Spotřební materiály Aplikace pro logistiku Sběr dat v průmyslu Výroba RFID SMARTLABEL a mnoho dalšího 3

4 Gaben nová výrobní linka Nová výrobní linka na výrobu chytrých etiket s RFID tagem byla uvedena do provozu v březnu 2011 Jedinečná kombinace dvou technologií Laserový výsek etiket + Vkládání RFID inlay 4 Introduction

5 Schéma výrobní linky Sklad papír Laserový výsek Expedice etiket Sklad INLAY Vkládání RFID Expedice SMARTLABEL 5 SMARTLABEL manufature

6 Laserový výsek etiket 6 SMARTLABEL manufature

7 Vkládání RFID inlay 7 SMARTLABEL manufature

8 SMARTLABEL výrobní linka Hlavní výhody řešení: Rychlá výroba libovolného tvaru a rozměru v malém množství Výroba sendvičových etiket z různých materiálů Vložení RFID inlay do jakékoliv etikety Serializace EPC kódem s garancí 100% čitelnosti Výhody pro zákazníka Minimalizace skladových zásob Výroba malých sérií pro testování Jednoduchá a levná cesta k zavedení RFID do praxe 8 SMARTLABEL manufature

9 SMARTLABEL výrobní linka RFID INLAY: EAS (8.2 MHz) HF ISO (MIFARE) HF ISO (I-CODE) UHF EPC GEN 2 9 SMARTLABEL manufature

10 Spolupráce s ILAB na VŠB-TUO 10

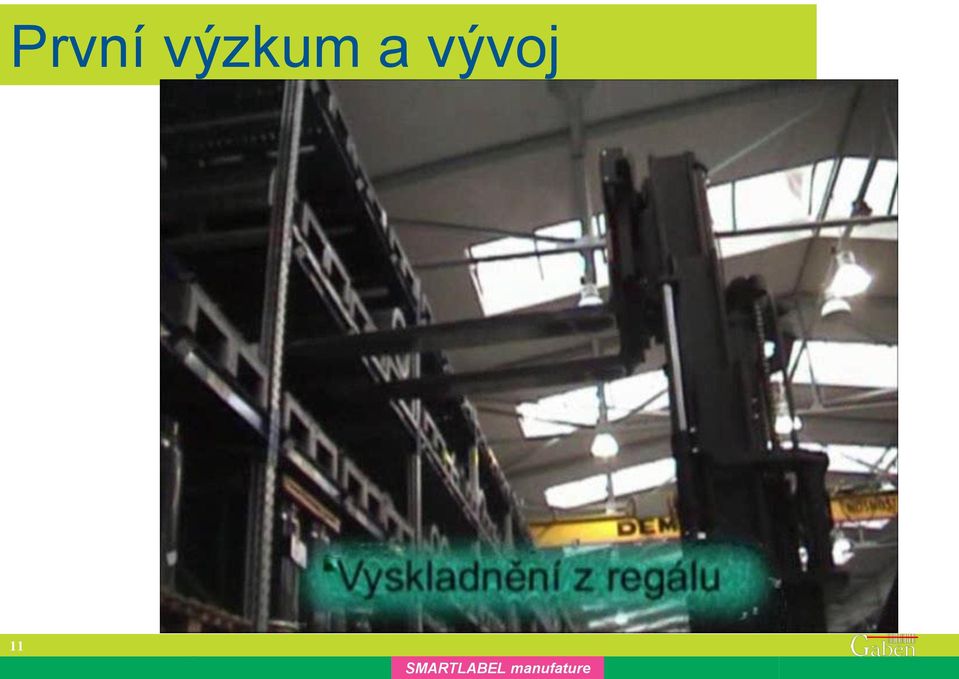

11 První výzkum a vývoj 11 SMARTLABEL manufature

12 Spolupráce s ILAB na VŠB-TUO Důvody partnerství: Čas & Peníze Znalosti & Vědomosti Potenciál & Perspektiva Lidi & Lidi 12

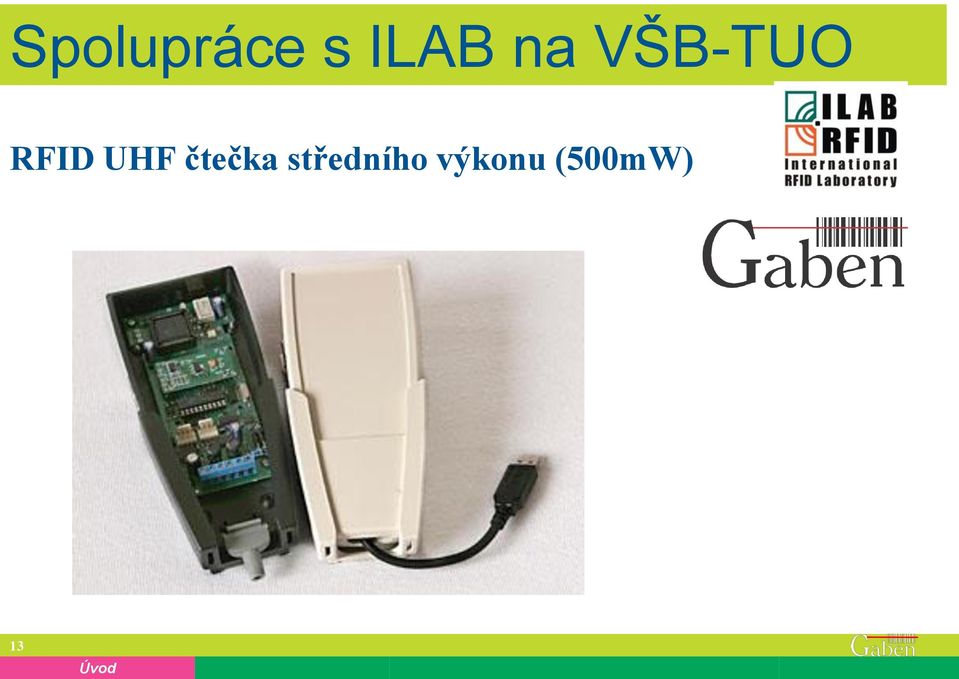

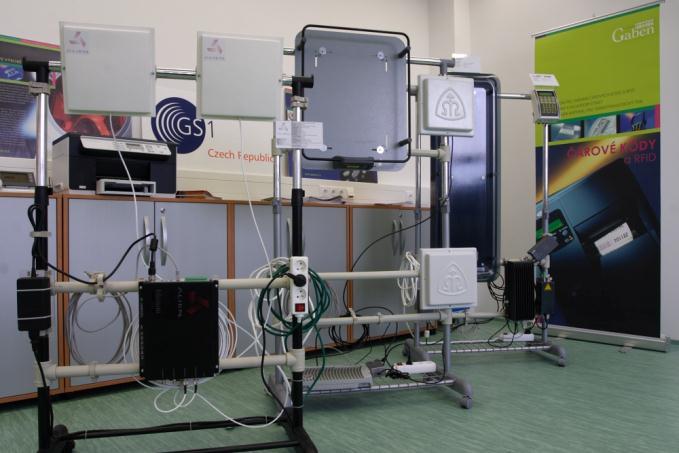

13 Spolupráce s ILAB na VŠB-TUO RFID UHF čtečka středního výkonu (500mW) 13

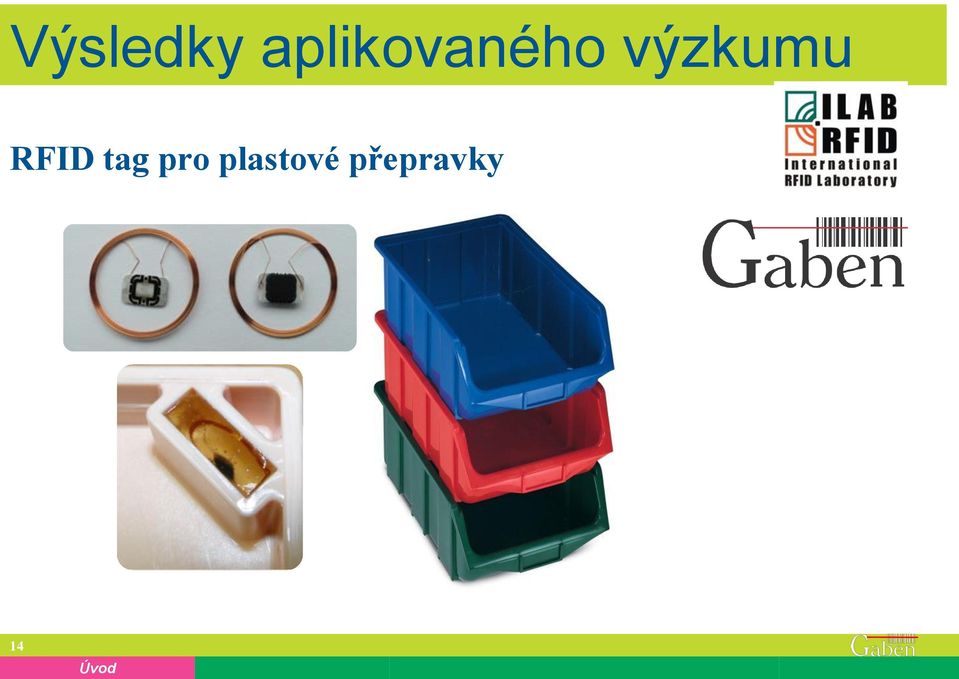

14 Výsledky aplikovaného výzkumu RFID tag pro plastové přepravky 14

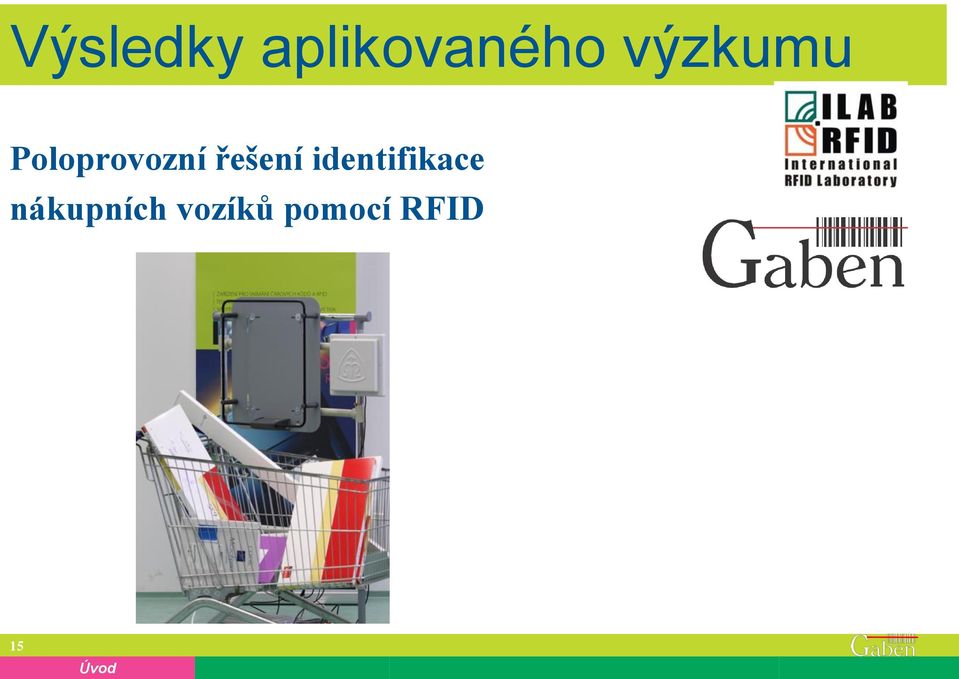

15 Výsledky aplikovaného výzkumu Poloprovozní řešení identifikace nákupních vozíků pomocí RFID 15

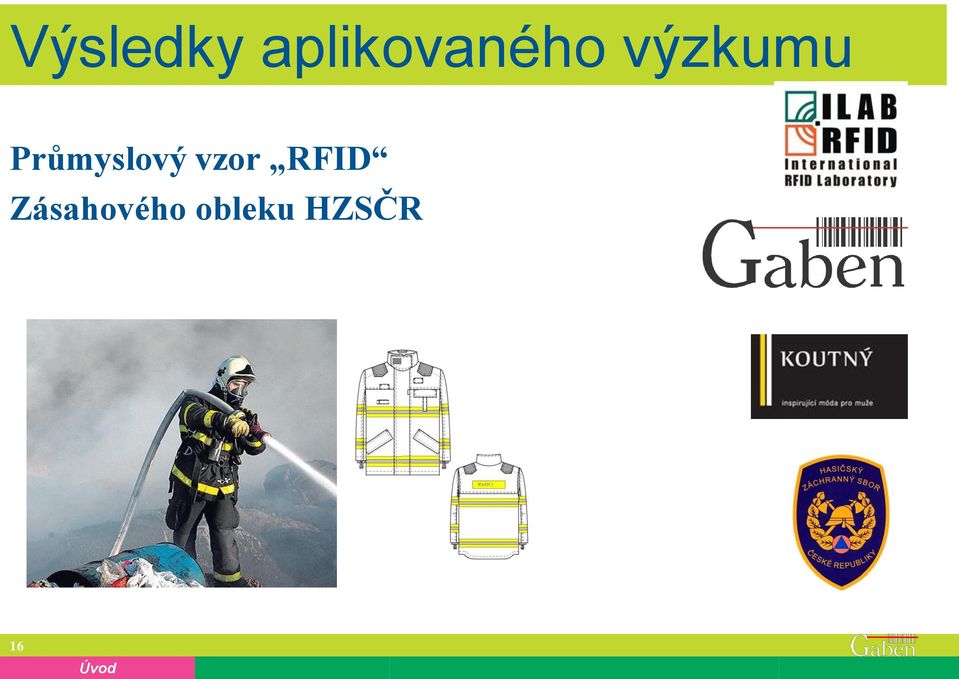

16 Výsledky aplikovaného výzkumu Průmyslový vzor RFID Zásahového obleku HZSČR 16

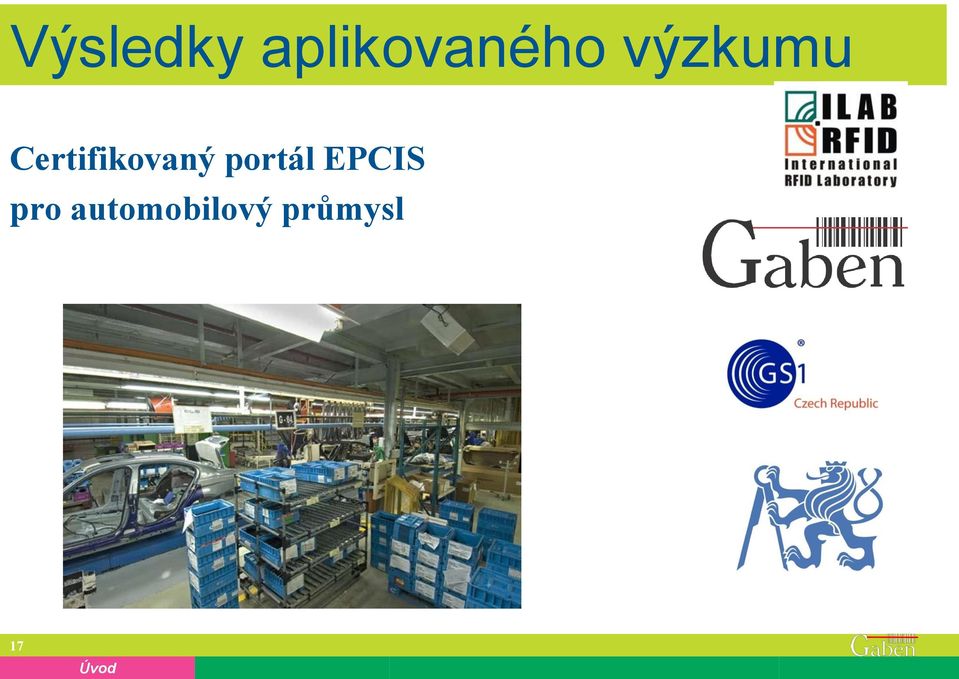

17 Výsledky aplikovaného výzkumu Certifikovaný portál EPCIS pro automobilový průmysl 17

18 Aplikovaný RFID výzkum = nutnost Důvody partnerství: Čas & Peníze Znalosti & Vědomosti Potenciál & Perspektiva Lidi & Lidi 18

19 Princip řešení HW Video hardware RFID 19

20 Historie identifikace popelnic Identifikace pomocí samolepek nebo jiné optické značky Jednoduchá aplikace, jednoduchá identifikace Není konkrétní záznam 20

21 Historie identifikace popelnic Identifikace pomocí čárových kódů a mobilních terminálů Jednoduchá aplikace, jednoduchá identifikace Poškozování etiket i zařízení, ztrátové časy, možnost manipulace 21

22 Historie identifikace popelnic Video s využitím identifikace čárovým kódem 22

23 Historie identifikace popelnic Identifikace pomocí RFID tagů Jednoduchá aplikace, automatický provoz Vyšší náklady, technika na sběrném voze, stínění kovem 23

24 Historie identifikace popelnic Video s využitím identifikace RFID 24

25 Důvody řešení Možnost automatického snímání skutečného výsypu Odstranění vlivu obsluhy Okamžitá reakce na chybějící nebo poškozený tag 25

26 Princip řešení Antény pro čtení RFID tagů RFID čtečka Průmyslové PC Wifi anténa Akustická a světelná signalizace RFID tag na sběrné nádobě Čidlo vysypávacího mechanismu 26

27 Princip řešení HW Video hardware RFID 27

28 Princip řešení RFID technologie UHF 865MHz EPC GEN 2 Čtecí dosah cca 3m, nutná regulace V paměti nahrán jedinečný identifikátor Na plastové nádoby PE SMARTLABEL Na kovové nádoby industrial tag Lepení na odmaštěný povrch/nýtování 28

29 Princip řešení RFID čtečka IMPINH REVOLUTION 420 Zapojeny jen 2 antény HW regulace výkonu Umístění v odpružené IP 65 krabici Napájení z palubního napětí 29

30 Princip řešení Průmyslové PC Jednodeskové PC s OS LINUX Identifikace na stavovém LCD displeji Provozní teplota -30 až +65 o C Připojeny digitální vstupy Komunikace přes WiFi Možnost GPS a GPRS modulu 30

31 Princip řešení Montáž na vůz Instalace na vnější část vozu Bez interní kabeláže Připojení 2 čidel zvednutí nádoby 2antény pro 2 zvedané nádoby Hlasová a zvuková identifikace nečtení Robustní a odolné provedení 31

32 Princip řešení Jednoznačné a průkazné podklady pro fakturaci 32

33 Přínosy řešení Díky RFID identifikaci bylo dosaženo: Meziroční pokles směsného komunálního odpadu o 37% Jen 47% nevyužitelného odpadu Průběžné automatické hlášení odpadů dle zákona Jednoznačná a průkazná fakturace nepaušálním plátcům Úspory v řádů staticíců Kč za dva kvartály

34 Budoucnost řešení Plánované rozšíření a změny: Rozšíření na všechny nádoby, včetně kovových (cca ) Záznam GPS polohy výsypu a časový snímek trasy Design v barvě vozu Vzdálená správa přes GPRS Rozměrová úprava SMARTLABEL pro popelnice Rutinní produkce tagů na kovové nádoby 34

35 Identifikace kovových nádob Video kovové nádoby 35

36 Hlavní technologický partner 36

37 37 do RFID

38 Analýza vhodnosti použití frekvenčních pásem pro výrobní proces 38 Musíme vybrat vhodnou frekvenci do RFID

39 Analýza vhodnosti použití frekvenčních pásem pro výrobní proces Na straně tagu větší anténa odrušení baterie.. Na straně čtečky větší anténa vyšší výkon odrušení.. 39 do RFID

40 Nastínění případové studie Přepravní kontejnery využívané v automobilovém průmyslu s implementací RFID technologie: jednoznačná identifikace přepravních kontejnerů spárování dat s výrobním procesem kontrola průběhu technologických fází ve výrobě snížení rizik souvisejících s výrobou zmetků zvýšení produktivity zefektivnění celého logistického řetězce výrobního procesu 40 do RFID

41 Nastínění případové studie Simulace nejhorších podmínek s kovovým obsahem přepravky (časté v automotiv) 41 do RFID

42 Porovnání možností dvou RFID technologií Testování tagů na HF a UHF frekvenci: Minimální a maximální rozměr tagů (1 10cm) Výběr vhodných HF a UHF tagů pro přepravní kontejnery Implementace HF a UHF tagů na přepravní kontejnery Testování a měření HF a UHF tagů Zjištění maximální čtecí vzdálenosti Vyhodnocení výsledků HF x UHF 42 Výběr frekvence

43 Výsledky měření HF tagu min. rozměr Testování tagů na HF frekvenci: 43 Výběr frekvence

44 Výsledky měření UHF tagu min. rozměr 44 Výběr frekvence

45 Případová studie pro speciální přepravku Vybraný speciální HF tag Umístění na přepravce Případová studie
