1 Výzkumný ústav geodetický, topografický a kartografický, v.v.i. Research Institute of Geodesy, Topography and Cartography Virtuální mapová sbírka Chartae-Antiquae.cz - první výsledek spolupráce VÚGTK a paměťových institucí Milan Talich, Filip Antoš, Ondřej Böhm, Jan Havrlant, Klára Ambrožová, Lubomír Soukup 14. konference Archivy, knihovny, muzea v digitálním světě 2013, , Národní archiv, Praha

2 MOTIVACE Technologie digitalizace kartografických děl umožňuje: ochranu a zachování kulturního dědictví, zpřístupnění sbírek a jejich studium přes internet, ochranu kartografických děl proti poškození a jejich virtuální obnovu provede-li se digitalizace správně tak umožňuje i využití kartografických vlastností původních děl. Výzkumný ústav geodetický, topografický a kartografický, v.v.i. Research Institute of Geodesy, Topography and Cartography 2

3 Virtuální mapová sbírka Chartae-Antiquae.cz vzniká jako vedlejší produkt v průběhu řešení projektu "Kartografické zdroje jako kulturní dědictví. Výzkum nových metodik a technologií digitalizace, zpřístupnění a využití starých map, plánů, atlasů a glóbů." v rámci NAKI MK ČR mapy pocházejí z různých spolupracujících paměťových institucí a VÚGTK je zdarma zdigitalizoval pro účely projektu na základě smluv či dohod o spolupráci digitalizace na atestovaném plošném kartometrickém skeneru A0+, dpi, 24bit, ICC barvový profil, nyní obsahuje cca starých map, do konce projektu (2015) jich může být odhadem 40 až jedná se především o cenné mapy roztroušené po jednotlivých institucích, které je nemají jako prioritu při digitalizaci svých sbírek, mnohdy nejsou ani katalogizovány 3

4 Spolupracující instituce Národní archiv Národní knihovna Národní technické muzeum Státní oblastní archiv v Třeboni Státní oblastní archiv v Plzni Státní oblastní archiv v Zámrsku Státní oblastní archiv v Litoměřicích Městská knihovna v Praze Muzeum Brněnska Moravská zemská knihovna klášter Rajhrad Městské muzeum v Jaroměři Městské muzeum v Hořicích Laboratoř Geoinformatiky, FŽP UJEP Strahovský klášter Připravují se dohody s: Slovenská agentúra životného prostredia Archiv hlavního města Prahy 4

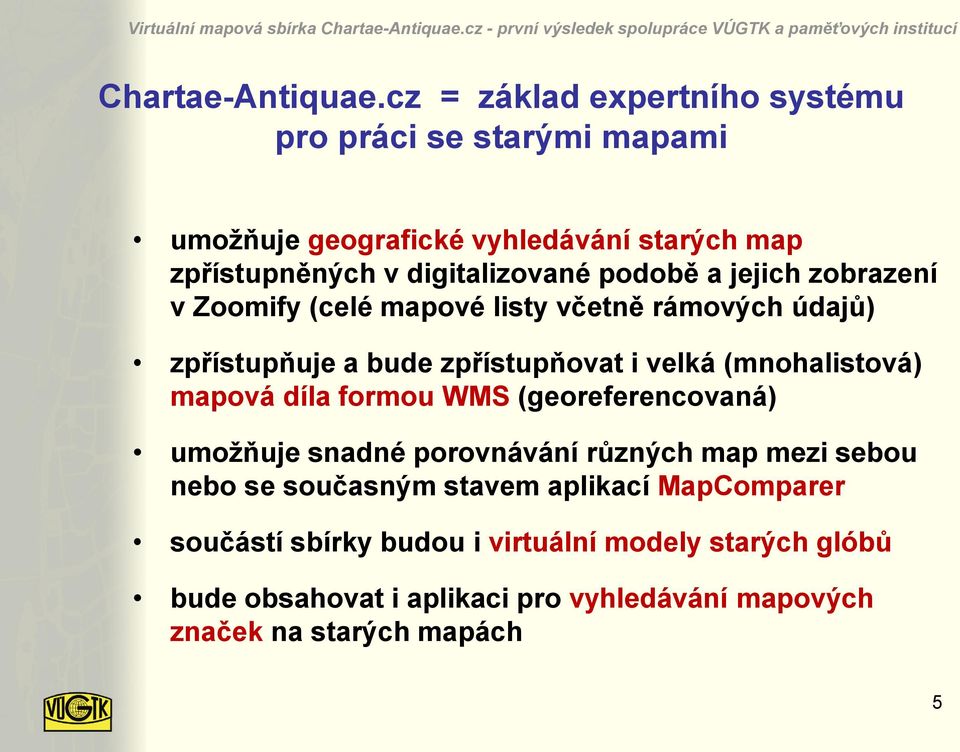

5 Chartae-Antiquae.cz = základ expertního systému pro práci se starými mapami umožňuje geografické vyhledávání starých map zpřístupněných v digitalizované podobě a jejich zobrazení v Zoomify (celé mapové listy včetně rámových údajů) zpřístupňuje a bude zpřístupňovat i velká (mnohalistová) mapová díla formou WMS (georeferencovaná) umožňuje snadné porovnávání různých map mezi sebou nebo se současným stavem aplikací MapComparer součástí sbírky budou i virtuální modely starých glóbů bude obsahovat i aplikaci pro vyhledávání mapových značek na starých mapách 5

6 Geografické vyhledávání map na Chartae-Antiquae.cz 6

7 Zobrazení nalezené mapy 7

8 Mnohalistová mapová díla formou WMS 8

9 Geografické vyhledávání map na Chartae-Antiquae.cz 9

10 Vyvinuto nové speciální mobilní zařízení Digitalizace starých glóbů umožňuje šetrnou a bezpečnou manipulaci s glóby, fixována pozice fotoaparátu a glóbu, přičemž glóbus může rotovat kolem svislé a vodorovné osy, vhodné světelné podmínky zajištěny speciálními osvětlovacími lampami a zatemňovacím stanem. pro glóby o průměru od 5 cm do 120 cm. Mobilní zařízení pro digitalizaci glóbů 10

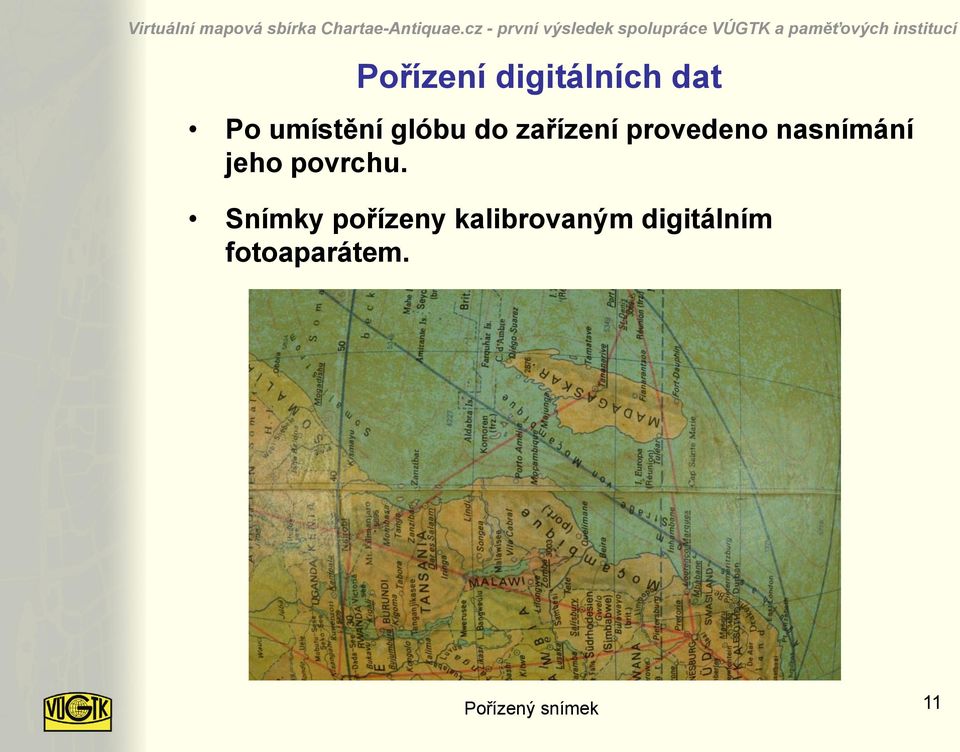

11 Pořízení digitálních dat Po umístění glóbu do zařízení provedeno nasnímání jeho povrchu. Snímky pořízeny kalibrovaným digitálním fotoaparátem. Pořízený snímek 11

12 Zpracování digitálních dat Pro proces georeference je důležité definovat kartografické zobrazení snímků a určit identické body. Zobrazení je Vertical Near-Side Perspective Identické body mohou být voleny v průsečících zeměpisné sítě nebo jimi mohou být jakékoliv jiné body o známých zeměpisných souřadnicích. Schéma transformace 12

13 Proces transformace rastrových dat 1. Výpočet pravoúhlých souřadnic identických bodů v rovině projekce z jejich zeměpisných souřadnic pomocí rovnic projekce. 2. Výpočet transformačních parametrů Helmertovy podobnostní transformace ze získaných souřadnic identických bodů v rovině snímku a vypočtených souřadnic týchž identických bodů v rovině projekce. 3. Podobnostní transformace pravoúhlých souřadnic všech obrazových bodů (pixelů) z roviny snímku do roviny projekce. 4. Výpočet zeměpisných souřadnic všech obrazových bodů (pixelů) pomocí inverzních rovnic projekce. Výzkumný ústav geodetický, topografický a kartografický, v.v.i. Research Institute of Geodesy, Topography and Cartography 13

14 Výsledek prvotní transformace rastrových dat = georeferencovaný snímek v rovině projekce Georeferencovaný snímek v rovině projekce 14

15 Volba software Google Earth pro výsledný 3D model Transformace snímku do ekvidistantního válcového zobrazení. Výsledný transformovaný snímek 15

16 Výsledné transformované snímky jsou vhodně ořezány na požadované oblasti. Ořezaný snímek Z takto zpracovaných snímků je vytvořena vrstva v datovém formátu KML, kterou je možné otevřít v aplikaci Google Earth. 16

17 Digitální model Výzkumný ústav geodetický, topografický a kartografický, v.v.i. Research Institute of Geodesy, Topography and Cartography 17

18 Výhody a nevýhody tohoto postupu digitalizace glóbů Digitalizační zařízení: + umožňuje velmi šetrnou, bezpečnou a přesnou digitalizaci, + snadná přestavitelnost a rozložitelnost, přináší možnost rizika poškození během vyjímání glóbu ze stojanu toto provádí restaurátoři příslušné instituce. Vizualizace v Google Earth: + umožňuje práci s velkým množstvím dat s vysokým rozlišením, + vytváření KML vrstev je velmi jednoduché, + KML vrstvy je možné kombinovat a porovnávat s ostatními daty programu, jedná se o georeferencované vrstvy (!!!) problémy v polárních oblastech, kde dochází ke zkreslení na snímcích ale tam je obvykle otvor pro šroub glóbu. Obecně: + je možné glóby zpřístupnit i ve formě WMS a porovnávat s jakýmikoliv georeferencovanými mapovými daty (!!!) 18

19 Děkuji za pozornost. Tento příspěvek byl podpořen projektem č. DF11P01OVV021 "Kartografické zdroje jako kulturní dědictví. Výzkum nových metodik a technologií digitalizace, zpřístupnění a využití starých map, plánů, atlasů a glóbů. v rámci Programu aplikovaného výzkumu a vývoje národní a kulturní identity (NAKI) Ministerstva kultury České republiky. Výzkumný ústav geodetický, topografický a kartografický, v.v.i. Research Institute of Geodesy, Topography and Cartography 19
