1 Topografické mapování KMA/TOMA ZÁPADOČESKÁ UNIVERZITA V PLZNI Fakulta aplikovaných věd - KMA oddělení geomatiky Ing. Martina Vichrová, Ph.D. vichrova@kma.zcu.cz Vytvoření materiálů bylo podpořeno prostředky z projektu FRVŠ č. 584/2011. ZABAGED Základní Báze Geografických Dat TISK 1

2 ZÁkladní BÁze GEografických Dat.. ta ZABAGED je digitální geografický model území České republiky, který svou přesností a podrobností zobrazení geografické reality odpovídá přesnosti a podrobnosti Základní mapy České republiky v měřítku 1: (ZM 10) ZABAGED je v současné době tvořena 123 typy geografických objektů zařazených do polohopisné nebo výškopisné části ZABAGED. Polohopisná část ZABAGED obsahuje dvourozměrně vedené (2D) prostorové informace a popisné informace o sídlech, komunikacích, rozvodných sítích a produktovodech, vodstvu, územních jednotkách a chráněných územích, vegetaci a povrchu, terénním reliéfu. Její součástí jsou i vybrané údaje o geodetických bodech na území ČR. Výškopisná část ZABAGED obsahuje trojrozměrně vedené (3D) prvky terénního reliéfu a je reprezentovaná 3D souborem vrstevnic. videa: ZABAGED data ZABAGED ukázka Vývoj ZABAGED Prvotní naplnění ZABAGED zahájil Zeměměřický úřad již v roce 1995 vektorovou digitalizací tiskových podkladů ZM 10. Digitalizace byla s výjimkou zástavby sídel dokončena v roce Do konce 1. čtvrtletí roku 2004 byla ZABAGED doplněna o geografické objekty zástavby sídel, do databáze byly přidány další popisné a kvalitativní atributy včetně vybraných druhů identifikátorů a jednotlivé ukládací jednotky v kladu ZM 10 byly spojeny do bezešvé databáze. Současně od roku první celoplošná aktualizace ZABAGED s cílem zpřesnění a zaktualizování polohopisné složky a revize a doplnění atributové části databáze. Využívány byly zejména FGM metody a topografické šetření přímo v terénu. Ukončeno v roce

3 Vývoj ZABAGED 2005 a pokračuje aktualizace dat, v závěru roku 2006 provozně nasazena nová technologie aktualizace a správy ZABAGED. Vytvořena centrální databáze, nadále aktualizována v režimu online z detašovaných teritoriálních pracovišť ZÚ. Souběžně je centrálními pracovišti ZÚ v Praze zajišťována aktualizace vybraných prvků ZABAGED ve spolupráci s centrálními orgány státní správy Další periodická aktualizace a doplňování ZABAGED budou realizovány v cyklech s využitím vždy nově zpracovaných leteckých měřických snímků a barevných ortofot, která budou každoročně vytvářena pro jednu třetinu území České republiky. Vývoj ZABAGED zdokonalení ZABAGED Do stávajícího výškopisu byly dovyhodnoceny lomové hrany (dodatečně vyhodnoceny fotogrammetrickou metodou na přístroji SD 3000 tento je nyní i na FAV v laboratoři fotogrammetrie). Byly doplněny doplňkové vrstevnice. V rovinách vyhotoven 10 rastr výškových kót (fotogrammetricky odečteny body v intervalu 10m na rovinách) po deseti metrech jsou tu v pravidelné síti po 10m výškové kóty MODEL NEBYL ZPŘESNĚN, ALE ZKVALITNĚN Dnes je ZM10 odvozována ze ZABAGED (ze ZABAGED vezmou základní data, doplní popis (GEONAMES), upraví tak podle kartografických zásad aby to nebyl vektorový výstup z databáze ale mapa) dnes je takto vyhotovována mapa 1:

4 Poskytování dat ze ZABAGED po mapových listech v kladu ZM 10, dále v rozsahu krajů, případně jako ucelená bezešvá databáze z celého území České republiky v souřadnicových systémech S-JTSK, WGS84/UTM, případně v S-42/1983 a výškovém referenčním systému Balt po vyrovnání vhodným doplněním dat ZABAGED je výstup z databáze GEONAMES ve formátu DGN nebo SHP, který obsahuje standardizované názvosloví Základní mapy ČR 1 : Poskytování dat ze ZABAGED je za úplatu. Ceník je dostupný na: Dokumenty/Cenik.pdf Pro účely vyhotovení bakalářských a diplomových prací bezplatně, smlouva a prohlášení, že data nezneužijí. Na základě novely zeměměřického zákona jsou data ZABAGED a mapové služby ZABAGED poskytovány správním úřadům, soudům a orgánům veřejné správy pro výkon jejich působnosti v územním rozsahu jim příslušném bezplatně. Katalog objektů ZABAGED Objekty jsou podle významu rozděleny do 8 kategorií (tříd) typů objektů: sídla, hospodářské a kulturní objekty komunikace rozvodné sítě a produktovody vodstvo územní jednotky včetně chráněných území vegetace a povrch terénní reliéf geodetické body Další informace přímo Katalog objektů ZABAGED. 4

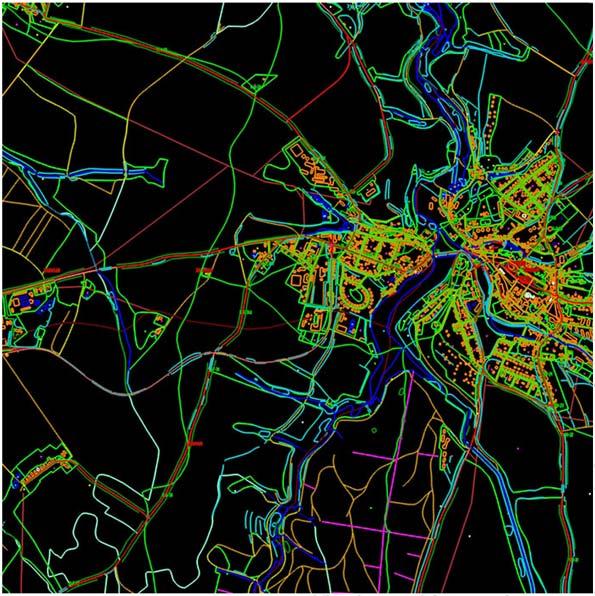

5 ZABAGED - polohopis %28S%28tabmovbmrytqly55er4gtc45%29%29/Ukazky/velke/CZ-CUZK-ZABAGED-VP.jpg ZABAGED výškopis 3D vrstevnice %28S%28tabmovbmrytqly55er4gtc45%29%29/Ukazky/velke/CZ-CUZK-ZABAGED-VV.jpg 5

6 ZABAGED výškopis grid10x10 m %28S%28tabmovbmrytqly55er4gtc45%29%29/Ukazky/velke/CZ-CUZK-ZABAGED-VG.jpg ZABAGED TIN DMR 6

7 Cykly snímkování ČR Podklady převzaty z: %28S%28gkh31h45vhqzjo552pnq5b55%29%29/Dokumenty/planORTO.jpg GEONAMES databáze geografických jmen České republiky na úrovni podrobnosti Základní mapy ČR 1: (ZM 10) vedena jako bezešvá databáze pro celé území ČR v centralizovaném informačním systému spravovaném Zeměměřickým úřadem je součástí informačního systému zeměměřictví a patří mezi informační systémy veřejné správy obsahuje kompletní soubor prostorových a popisných informací o standardizovaných geografických jménech a jménech sídelních jednotek je výsledkem procesu standardizace geografických jmen probíhajícího v působnosti ČÚZK již od 70. let minulého století pro potřeby tvorby SMD digitalizace původní evidence byla zahájena v roce 1997, naplnění databáze Geonames bylo dokončeno v roce

8 GEONAMES od roku 2006 je databáze Geonames průběžně aktualizována a doplňována ve spolupráci s orgány místních samospráv a s pracovišti KÚ v rámci tvorby DKM, obnovy katastrálního operátu a prováděných pozemkových úprav 2009 realizována úprava datového modelu a procesů správy Geonames - provázání dat Geonames a ZABAGED za účelem vytvoření jednotné prostorové reprezentace geografických jmen Výsledkem bylo omezení duplicitních výskytů jmen v Geonames a celkový posun Geonames od systému pro správu popisu ZM 10 k systému pro správu pojmenovaných objektů 2010 databáze Geonames rozšířena o názvoslovný obsah vybraných map malých měřítek - např. k doplnění jmen těch geomorfologických jednotek (pohoří, nížiny), které nejsou předmětem obsahu ZM 10 ani ZABAGED video: Geonames GEONAMES %28S%28tabmovbmrytqly55er4gtc45%29%29/Default.aspx?mode=TextMeta&side=Geonames&metadataID=CZ-CUZK- GEONAMES-V&mapid=3&menu=26 8

9 GEONAMES ukázka dat %28S%28gkh31h45vhqzjo552pnq5b55%29%29/Ukazky/velke/CZ-CUZK-GEONAMES-V.jpg Prameny a literatura 9
