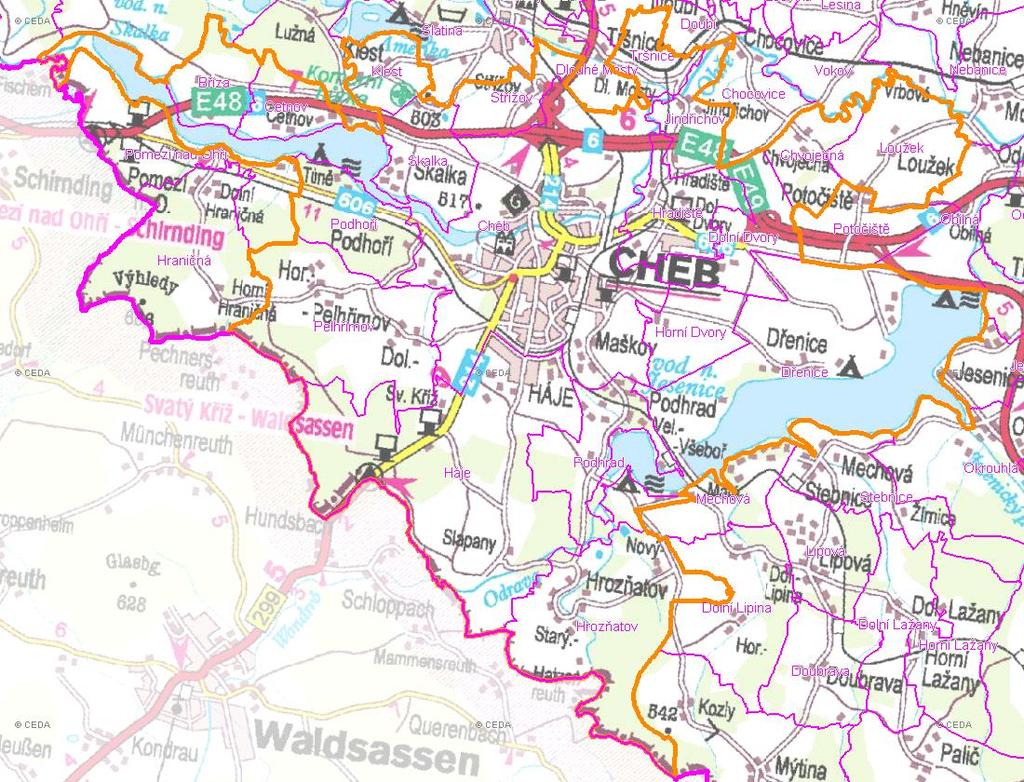

1 A. NÁZEV OBCE Název části obce (ZSJ): Mapa A: Území obce Přehledová mapka Kód části obce PRVK: CZ Název obce: Cheb Kód obce (IČOB): 591 (554481) Číslo ORP3 (ČSÚ): 412 (412) Název ORP3: Cheb Kód OPOU2 ČSÚ: 4121 Název OPOU2:: Cheb Pozn: Přehledové mapky prezentují území celé obce, do které dotčená část obce spadá. A.1 Značení dotčených částí obce (ZSJ) Kód části obce PRVK: Název části obce: Kód části obce PRVK: IČOB obce obce ÚIR: CZ Stránka 1 z 8

2 Počet obyvatel B. CHARAKTERISTIKA OBCE B.1 ZÁKLADNÍ INFORMACE O OBCI (části obce - ZSJ) Město Cheb místní část se nachází severovýchodně od místní části Cheb. Je zde charakteristická venkovská zástavba a rodinné domy. Část řešeného území se nachází v ochranném pásmu II B stupně přírodních léčivých zdrojů lázeňského místa Františkovy Lázně. Území místní části se zčásti nachází ve vnějším ochranném pásmu 2. stupně vodního zdroje Jesenice- Nebanice. Na území obce se nachází pásmo ochrany prostředí mezi čistírnou odpadních vod Cheb a zástavbou ve vzdálenosti 25 m od hranice čistírny. B.2 DEMOGRAFICKÝ VÝVOJ Počet obyvatel: Počet trvale bydlících obyvatel Počet osob s časově omezeným pobytem (ČOP) Graf B2.1: Vývoj počtu obyvatel Celkový počet trvale bydlících obyvatel a obyvatel s ČOP počet trvale bydlících obyvatel počet obyvatel s ČOP C. PODKLADY z roku 7 zpracovaný firmou Hydroprojekt CZ a.s. Provozní řád Nebanického skupinového vodovodu směr Cheb, Frant. Lázně, VDJ Antonínova Výšina (5/211) Provozní řád vodovodu Cheb (lokality Cheb, Podhrad, Hraničná, Pomezí, Skalka, Cetnov, Komorní Dvůr, Klest) (12/9) Nebanický skupinový vodovod souhrnný provozní řád akumulace a vodovodní síť (3/4) Kanalizační řád pro veřejnou kanalizaci Cheb (7/7) Provozní řád stokové sítě Cheb Františkovy Lázně Komorní Dvůr (11/211) Provozní řád ČOV Cheb pro zkušební provoz (12/212) Jesenice Nebanice, Hydrogeologické posouzení (5/21) GIS CHEVAK Cheb, a.s. Stránka 2 z 8

3 D. VODOVODY D.1 POTŘEBA VODY Z BILANCE Základní parametry: Ozn.: Jednotky: Rok: Počet všech zásobených obyvatel Nz obyvatel Voda vyrobená celkem VVR tis.m3/r Voda fakturovaná celkem VFC tis.m3/r Voda fakturovaná pro obyvatele VFD tis.m3/r Spec. potř. fakt. vody obyvatelstva Qs,d l/(os.den) 143,1 133,2 119,9 121,8 Spec. potř. fakt. vody Qs l/(os.den) 143,1 133,2 119,9 137 Spec. potř. vody vyrobené Qs,v l/(os.den) 163,6 171,2 171,2 182,6 Průměrná denní potřeba Qp m3/d 21,9 24,7 27,4 32,9 Max. denní potřeba Qd m3/d 32, ,1 49,3 Mapa D1: Vodovody - rozvody v obci Trasování sítí, lokalizace vodojemů, zdrojů, ATS, ČS, ÚV, redukcí tlaku Obec: Cheb Legenda: Vodovody Čerpací stanice Úpravny vody navrhované navržená navržená rekonstrukce rekonstrukce rekonstrukce Vodojem věžový Vodojem zemní Studna, vrt ATS rekonstrukce navržený navržená navržená Stránka 3 z 8

4 Investiční náklady [mil. Kč/r] Specifická potřeba vody [l/os.r] Počet obyvatel Graf D1.1: Počet zásobených obyvatel Celkový počet zásobovaných trvale bydlících obyvatel a obyvatel s ČOP počet zásobených trvale bydlících počet zásobených s ČOP počet obyvatel celkem Graf D1.2: Specifická potřeba vody [l/os.r] fakturované vody vody vyrobené fakturované vody obyvatelstva Tab. D.1.3: Vodovody - časový přehled výstavby Druh investice Rok: [mil. Kč/r]: nové investice,68 rekon. řadů rekon. ostatní Celkem [mil.kč,68 Graf D1.4: Vodovody - investice Časový přehled výstavby [mil.kč/r],8,7,6,5,4,3,2,1, nové investice [mil.kč/r] rekonstrukce řadů [mil.kč/r] rekonstrukce ostatní [mil.kč/r] Stránka 4 z 8

5 D.2 POPIS SOUČASNÉHO ZÁSOBOVÁNÍ PITNOU VODOU Město Cheb místní část ( m n.m.) je z větší části zásobena vodou ze stejného vodovodu, jako město Cheb. Zbytek obyvatel je zásoben z domovních studní. Vydatnost ani kvalita vody ve studních není známa. Zásobovaná oblast Chebu je rozdělena do 4 tlakových pásem pásmo Pelhřimov (dolní) pásmo Ján (střední) pásmo Anna (horní) pásmo Švédský vrch Místní část je zásobena vodou ze středního tlakového pásma Ján - Slavice vodojemu Ján 2x3 m3 (511,35/56,35 m n.m.) + 1x1 m3 (511,5/56,5 m n.m.). Do vodojemu se voda čerpá řady DN 7 a DN 4 z ÚV Nebanice. Na vodojemu se provádí kontinuální chemická dezinfekce vody roztokem chlornanu sodného. V případě provozu prameniště Bavory je možné vodu do vodovodní sítě města Cheb tlakového pásma Ján dopravovat přes vodoměrnou šachtu Stará Anna a armaturní šachtu Zátiší z prameniště Bavory. Prameniště Bavory slouží jako záložní zdroj. Většinovým vlastníkem a provozovatelem vodovodu v obci je CHEVAK Cheb, a.s. Některé řady vlastní Město Cheb. Celková délka vodovodního potrubí na území místní části je 6,26 km. Celkem je na vodovod napojeno cca 95 ks přípojek v délce 2,72 km. D.3 ROZVOJ VODOVODŮ VE VÝHLEDOVÉM OBDOBÍ V obci navrhujeme dostavbu vodovodní sítě. Na rozvodnou síť města Cheb, se připojí řadem PVC 9 délky 513 m. Trvale je však třeba sledovat kvalitu vody ve využívaných studních a v případě, že nebude vyhovovat vyhl. 376/ Sb., kterou se stanoví požadavky na pitnou vodu, bude vhodné využít individuální úpravu vody, nebo si obyvatelé zajistí potřebné množství vody pro pitné účely ve formě balené pitné vody. D.4 NOUZOVÉ ZÁSOBOVÁNÍ PITNOU VODOU ZA KRIZOVÉ SITUACE (jako podklad pro krizový plán obce nebo kraje) Nouzové zásobování pitnou vodou bude zajišťováno dopravou pitné vody v množství maximálně 15 l/den obyvatele cisternami ze zdroje Nebanice. Zásobení pitnou vodou bude doplňováno balenou vodou. Nouzové zásobování užitkovou vodou bude zajišťováno z vodovodu pro veřejnou potřebu a z domovních studní. Při využívání zdrojů pro zásobení užitkovou vodou se bude postupovat podle pokynů územně příslušného hygienika. Stránka 5 z 8

6 E. KANALIZACE A ČOV E.1 ZÁKLADNÍ ÚDAJE Rok: Základní parametry: Ozn.: Jednotky: Počet všech obyv. napoj. na kanal. Nk obyvatel Počet obyv. napojených na ČOV Ncov obyvatel Spec. produkce odp. vod obyv. Qov l/(os.den) Produkce odpadních vod Mov m3/den 26,5 25,5 24,9 24,3 Mapa E1: Kanalizace - rozvody v obci Trasování sítí, lokalizace ČOV, ČS, výústě, odlehčovací komory Obec: Cheb Legenda: Kanalizace ČOV Čerpací stanice Aglomerace navrhovaná rekonstrukce navrhované rekonstrukce navrhované rekonstrukce hranice aglomerací kanalizace Stránka 6 z 8

7 Investiční náklady [mil. Kč/r] Specifická produkce [l/(os.den)] Denní produkce [m3/den] Počet obyvatel Graf E1.1: Počet obyvatel napojených na kanalizaci Celkový počet trvale bydlících obyvatel a obyvatel s ČOP napojených na kanalizaci počet napojených trvale bydlících počet napojených s ČOP počet obyvatel celkem Graf E1.2: Produkce odpadních vod Specifická produkce odpadních vod obyv. [l/(os.den)] a celková produkce [m3/den] , 26,5 26, 25,5 25, 24,5 24, 23,5 23, specifická produkce odpadních vod obyvatelstvo produkce odpadních vod Tab. E.1.3: Kanalizace - časový přehled výstavby Druh investice Rok: [mil. Kč/r]: nové investice rek.stok.sítě rekon. ostatní Celkem [mil.kč Graf E1.4: Kanalizace - investice Časový přehled výstavby [mil.kč/r] 1,,8,6,4,2, nové investice [mil.kč/r] rekonstrukce stok. sítě [mil.kč/r] rekonstrukce ostatní [mil.kč/r] Stránka 7 z 8

8 E.2 POPIS STÁVAJÍCÍHO STAVU V místní části je vybudován systém splaškové a dešťové oddílné kanalizace sloužící zejména k odkanalizování průmyslového parku v Dolních Dvorech. Odpadní vody od většiny obyvatel jsou zachycovány v bezodtokových jímkách, odkud se vyvážejí k likvidaci na ČOV Cheb nebo na zemědělsky využívané pozemky. Dešťové vody jsou odváděny systémem příkopů, struh a propustků. Většinovým vlastníkem splaškové a dešťové oddílné kanalizace je Město Cheb. Provozovatelem splaškové oddílné kanalizace v obci je zčásti CHEVAK Cheb, a.s. Některé stoky vlastní a provozují soukromé subjekty. Celková délka kanalizace v místní části je 6,9 km. Celkem je na kanalizaci připojeno cca 5 ks přípojek v délce 1,4 km. Čištění odpadních vod na ČOV Cheb Původní mechanicko - biologická ČOV byla postavena roku 1972 a zrekonstruovaná v roce V letech 1993 až 1994 byla v bezprostřední blízkosti původní ČOV postavena nová ČOV a v letech byla provedena její intenzifikace. Zkušební provoz intenzifikované ČOV byl zahájen v r Projektovaná kapacita intenzifikované ČOV je 65 EO, 3 9 kg/d BSK5, Q24 = m3/d, Qd = m3/d, Qmax.ČOV = 1 l/s, Qmax.biol. = 45 l/s. Na ČOV jsou odpadní vody z města Chebu přiváděny stokami A, B a F. Stokou C jsou na ČOV přiváděny odpadní vody z města Františkovy Lázně. Pro zachycení hrubých, sunutých nečistot slouží soutoková komora stok A, C a F s lapákem štěrku a betonový žlab na stoce B. Pro vyklízení obsahu slouží jeřábová drážka s drapákem. Odpadní vody přivedené stokami dolního pásma A, C a stokou F z průmyslové zóny jsou čerpány šnekovou čerpací stanicí a společně s odpadními vodami přivedenými stoku B horního pásma vedeny do objektu česlovny na jemné strojně stírané česle k odstranění shrabků. Shrabky jsou promývány, lisovány a dopravovány do kontejneru. V objektu česlovny je dále umístěn separátor a pračka písku vytěženého z lapáku písku. Vypraný písek je dopravován do kontejneru. Před šnekovou čerpací stanicí je umístěna jímka stáčení fekálních vod, kde je registrováno jejich množství. Z česlovny jsou odpadní vody přivedeny na dvojici lapáků písku a tuku. Odloučený písek je těžen mamutkou a odváděn do haly česlovny. Nádrže lapáků jsou opatřeny stíracím zařízením pro stírání tuků z hladiny. Za jednotkami lapáků je rozdělovací objekt, který slouží k rovnoměrnému rozdělení odpadní vody do biologické linky a určenému přítoku srážkových vod do dešťové zdrže. Dešťová zdrž slouží k akumulaci maximálního množství odpadních vod v období zvýšených přítoků za deště. Vyprazdňování zdrže do vstupní čerpací stanice se provádí při nižších průtocích čistírnou. Z rozdělovacího objektu přitékají odpadní vody do dvou usazovacích nádrží, které slouží k mechanickému čištění. Zachycený primární kal je shrabován shrabovacím zařízením a čerpán na gravitační zahušťování. Po sedimentaci jsou odpadní vody vedeny na biologické čištění složené z nádrže regenerace, nádrží denitrifikace, nádrží s alternativním provozem (denitrifikace/nitrifikace), nádrží nitrifikace a dosazovacích nádrží. Zdrojem vzduchu pro oxickou část regenerace jsou dmychadla, zdrojem vzduchu pro nitrifikaci turbokompresory. Dosazovací nádrže jsou vybaveny zařízením pro stíráním dna a odstraňováním nečistot z hladiny. Kal z dosazovací nádrže je čerpán jako vratný do regenerace a jako přebytečný veden do kalového hospodářství na zahuštění. Pro zachycení nerozpuštěných látek unikajících z dosazovací nádrže slouží mikrosítové filtry. Na odtoku z objektu mikrofiltrace je umístěn měrný objekt. V blízkosti odtokového potrubí z ČOV je umístěna povodňová čerpací stanice, která zajišťuje převedení odpadních vod za vysokých stavů hladiny vody v řece Ohři. V prostoru mezi dosazovacími nádržemi je umístěna čerpací stanice kalů pro čerpání vratného, přebytečného a plovoucího kalu. Dále je zde umístěna automatická tlaková stanice užitkové vody. Pro chemické odstraňování fosforu slouží dávkování roztoku síranu železitého nebo síranu hlinitého. Pro zvýšení účinnosti biologického odstraňování dusíku se do denitrifikačních nádrží dávkuje externí substrát. Přebytečný aktivovaný kal z dosazovacích nádrží je veden na strojní zahuštění a společně s primárním kalem z usazovacích nádrží čerpán do vyhnívacích nádrží s termofilním vyhníváním. Z prvního stupně vyhnívání je kal veden do vyhnívací nádrže druhého stupně a otevřené uskladňovací nádrže. Bioplyn vzniklý procesem vyhnívání kalu je veden do plynové kompresorovny a dále do plynojemu. Bioplyn je dále využíván pro provoz kogenerační jednotky k výrobě elektrické energie, ohřevu technologického procesu vyhnívání a v plynové kotelně k ohřevu topné vody. Vyhnilý kal je z uskladňovací nádrže čerpán do homogenizační nádrže, odkud je čerpán na strojní odvodnění s pásovým lisem. Odvodněný kal je ukládán do kontejnerů a odvážen k likvidaci nebo dalšímu využití. Fugát z odvodnění kalu je shromažďován v akumulační nádrži, odkud je rovnoměrně čerpán do regenerační nádrže. Pro uskladnění vytěžených produktů čistírny (kalů, písku apod.) a mytí vozidel ČOV slouží kalové pole opatřené sedimentační jímkou a odlučovačem ropných látek. E.3 POPIS NÁVRHOVÉHO STAVU Výhledově se uvažuje s výstavbou kanalizace v obci a připojením na ČOV města Cheb. Veškerá navržená opatření budou vzhledem k vyšším investičním nákladům na výstavbu kanalizace pro veřejnou potřebu realizována po roce 215. Odpadní vody akumulované v bezodtokých jímkách budou likvidovány na čistírně odpadních vod města Cheb. AKTUALIZACE - poznámky: Datum aktualizace: Popis: Aktualizace 213 Stránka 8 z 8
