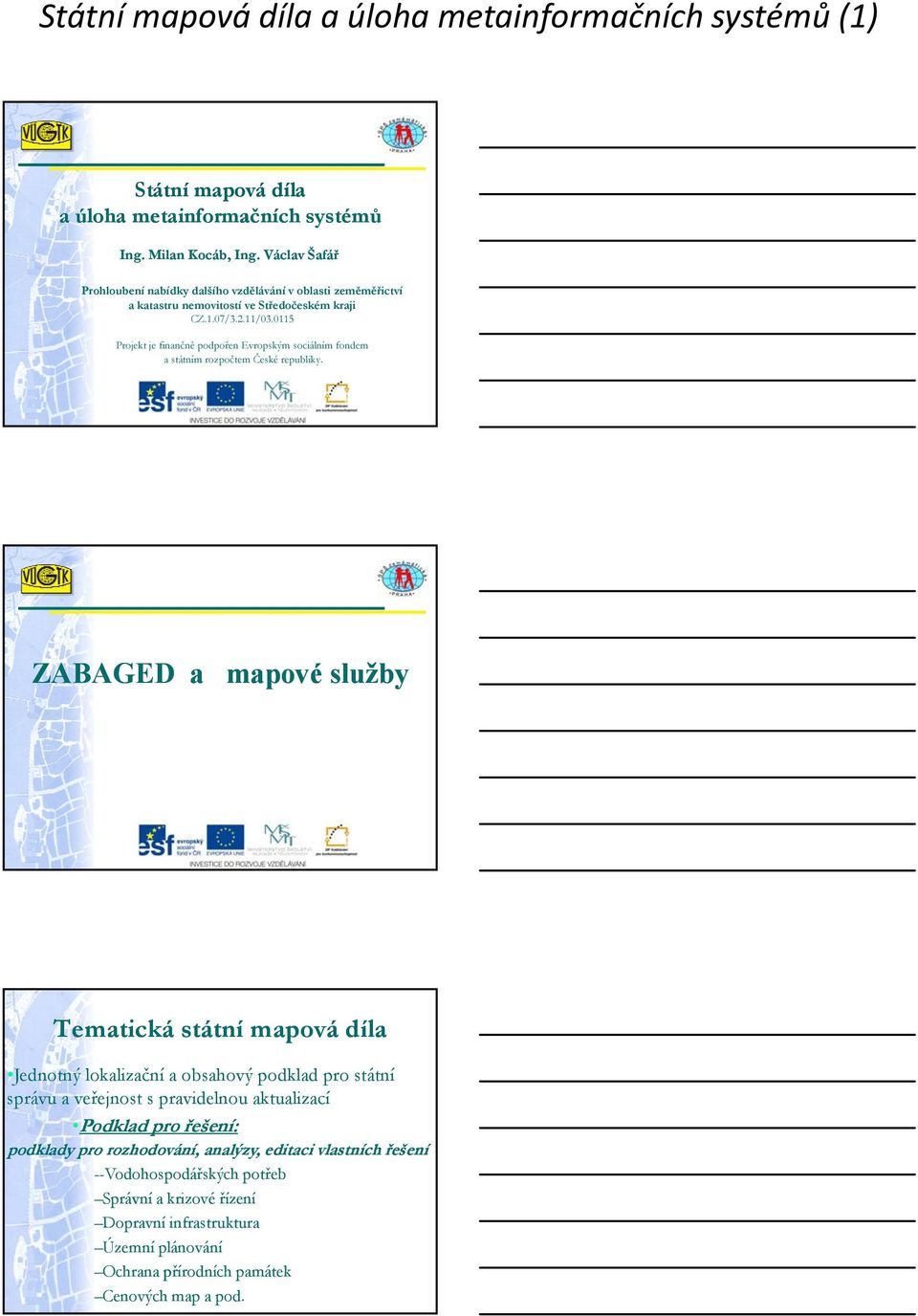

1 Státní mapová díla a úloha metainformačních systémů (1) Státní mapová díla a úloha metainformačních systémů Ing. Milan Kocáb, Ing. Václav Šafář Prohloubení nabídky dalšího vzdělávání v oblasti zeměměřictví a katastru nemovitostí ve Středočeském kraji CZ.1.07/3.2.11/ Projekt je finančně podpořen Evropským sociálním fondem a státním rozpočtem České republiky. ZABAGED a mapové služby Tematická státní mapová díla Jednotný lokalizační a obsahový podklad pro státní správu a veřejnost s pravidelnou aktualizací Podklad pro řešení: podklady pro rozhodování, analýzy, editaci vlastních řešení --Vodohospodářských potřeb Správní a krizové řízení Dopravní infrastruktura Územní plánování Ochrana přírodních památek Cenových map a pod.

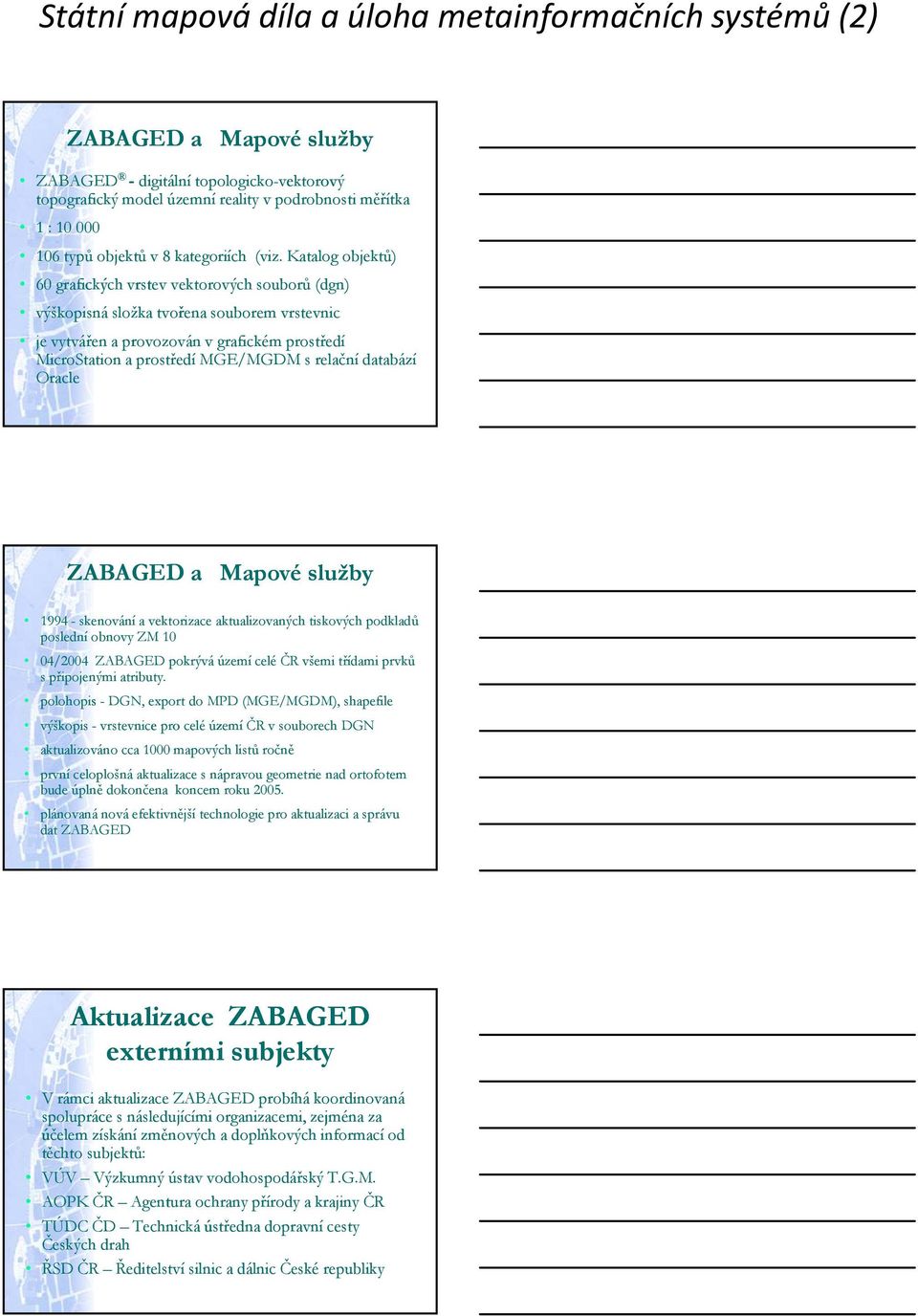

2 Státní mapová díla a úloha metainformačních systémů (2) ZABAGED - digitální topologicko-vektorový topografický model územní reality v podrobnosti měřítka 1 : ZABAGED a Mapové služby 106 typů objektů v 8 kategoriích (viz. Katalog objektů) 60 grafických vrstev vektorových souborů (dgn) výškopisná složka tvořena souborem vrstevnic je vytvářen a provozován v grafickém prostředí MicroStation a prostředí MGE/MGDM s relační databází Oracle ZABAGED a Mapové služby skenování a vektorizace aktualizovaných tiskových podkladů poslední obnovy ZM 10 04/2004 ZABAGED pokrývá území celé ČR všemi třídami prvků spřipojenými atributy. polohopis p - DGN, export do MPD (MGE/MGDM), shapefile výškopis - vrstevnice pro celé území ČR v souborech DGN aktualizováno cca 1000 mapových listů ročně první celoplošná aktualizace s nápravou geometrie nad ortofotem bude úplně dokončena koncem roku plánovaná nová efektivnější technologie pro aktualizaci a správu dat ZABAGED Aktualizace ZABAGED externími subjekty V rámci aktualizace ZABAGED probíhá koordinovaná spolupráce s následujícími organizacemi, zejména za účelem získání změnových a doplňkových informací od těchto subjektů: VÚV Výzkumný ústav vodohospodářský T.G.M. AOPK ČR Agentura ochrany přírody a krajiny ČR TÚDC ČD Technická ústředna dopravní cesty Českých drah ŘSD ČR Ředitelství silnic a dálnic České republiky

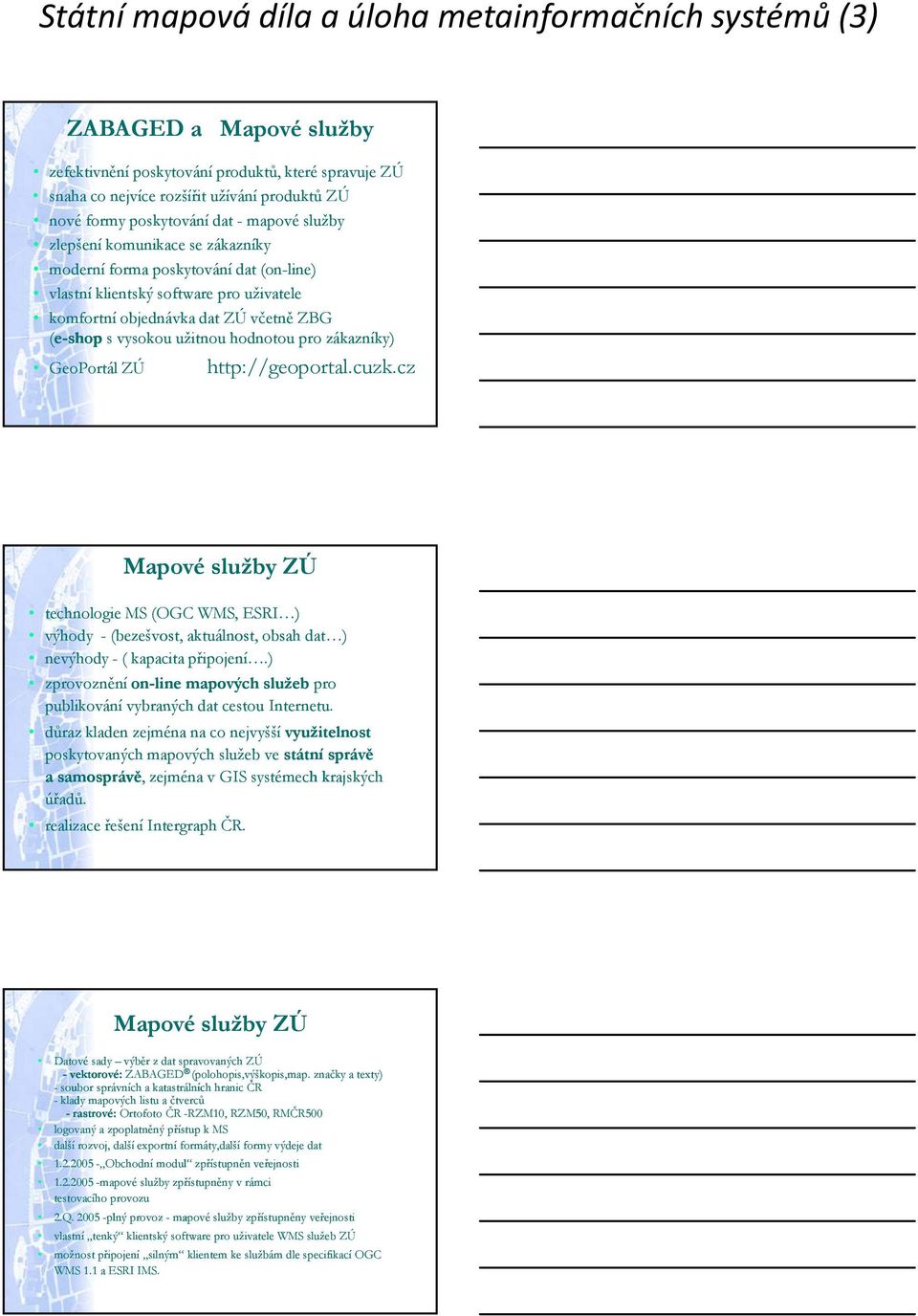

3 Státní mapová díla a úloha metainformačních systémů (3) ZABAGED a Mapové služby zefektivnění poskytování produktů, které spravuje ZÚ snaha co nejvíce rozšířit užívání produktů ZÚ nové formy poskytování dat - mapové služby zlepšení komunikace se zákazníky moderní íf forma poskytování íd dat (on-line) vlastní klientský software pro uživatele komfortní objednávka dat ZÚ včetně ZBG (e-shop s vysokou užitnou hodnotou pro zákazníky) GeoPortál ZÚ Mapové služby ZÚ technologie MS (OGC WMS, ESRI ) výhody - (bezešvost, aktuálnost, obsah dat ) nevýhody -( kapacita připojení.) zprovoznění on-line mapových služeb pro publikování vybraných dat cestou Internetu. důraz kladen zejména na co nejvyšší využitelnost poskytovaných mapových služeb ve státní správě a samosprávě,, zejména v GIS systémech krajských úřadů. realizace řešení Intergraph ČR. Mapové služby ZÚ Datové sady výběr z dat spravovaných ZÚ -vektorové: ZABAGED (polohopis,výškopis,map. značky a texty) - soubor správních a katastrálních hranic ČR - klady mapových listu a čtverců -rastrové: Ortofoto ČR -RZM10, RZM50, RMČR500 logovaný a zpoplatněný přístup k MS další rozvoj, další exportní formáty,další formy výdeje dat Obchodní modul zpřístupněn veřejnosti mapové služby zpřístupněny v rámci testovacího provozu 2.Q plný provoz - mapové služby zpřístupněny veřejnosti vlastní tenký klientský software pro uživatele WMS služeb ZÚ možnost připojení silným klientem ke službám dle specifikací OGC WMS 1.1 a ESRI IMS.

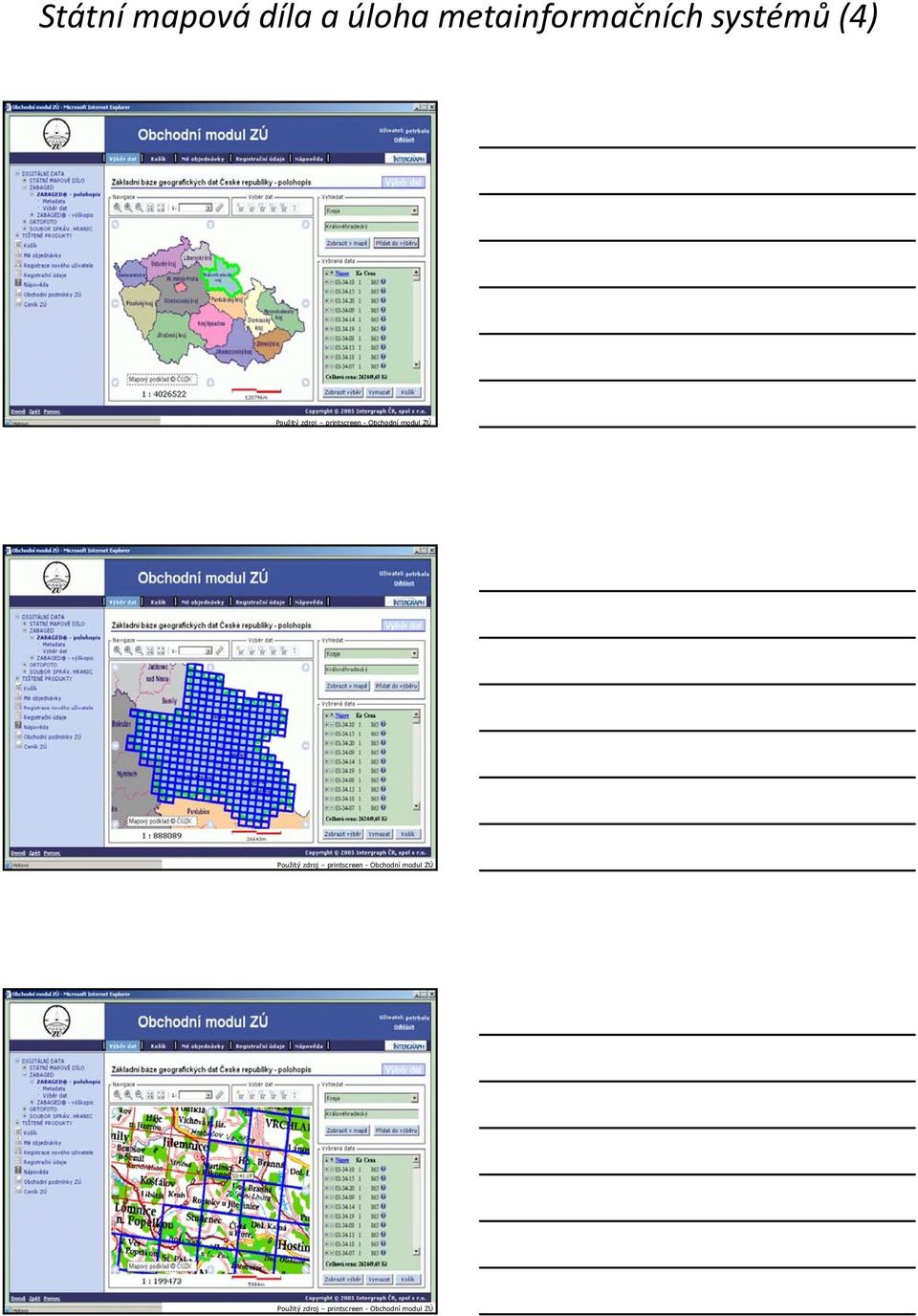

4 Státní mapová díla a úloha metainformačních systémů (4) Použitý zdroj printscreen - Obchodní modul ZÚ Použitý zdroj printscreen - Obchodní modul ZÚ Použitý zdroj printscreen - Obchodní modul ZÚ

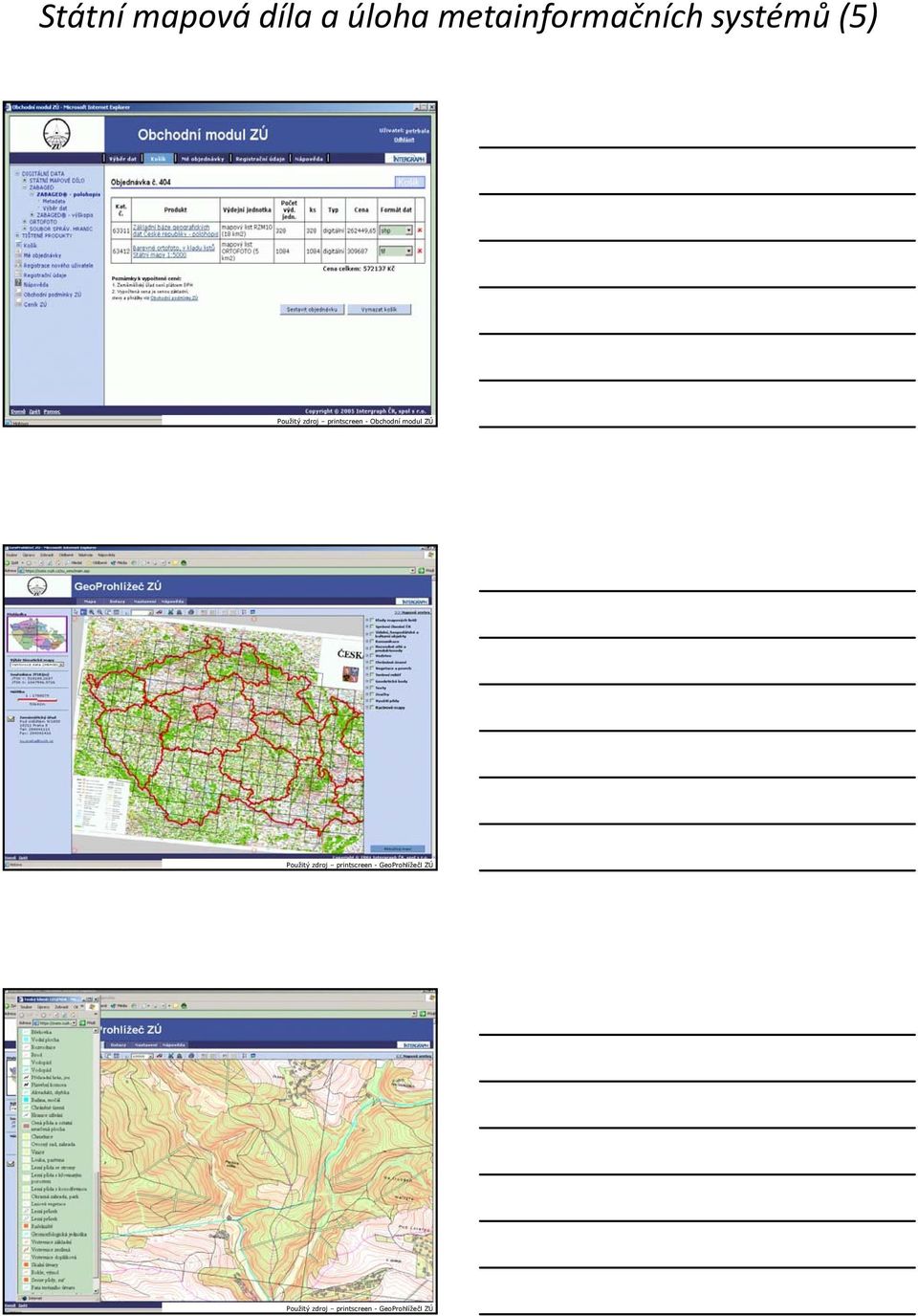

5 Státní mapová díla a úloha metainformačních systémů (5) Použitý zdroj printscreen - Obchodní modul ZÚ Použitý zdroj printscreen - GeoProhlížečl ZÚ Použitý zdroj printscreen - GeoProhlížečl ZÚ

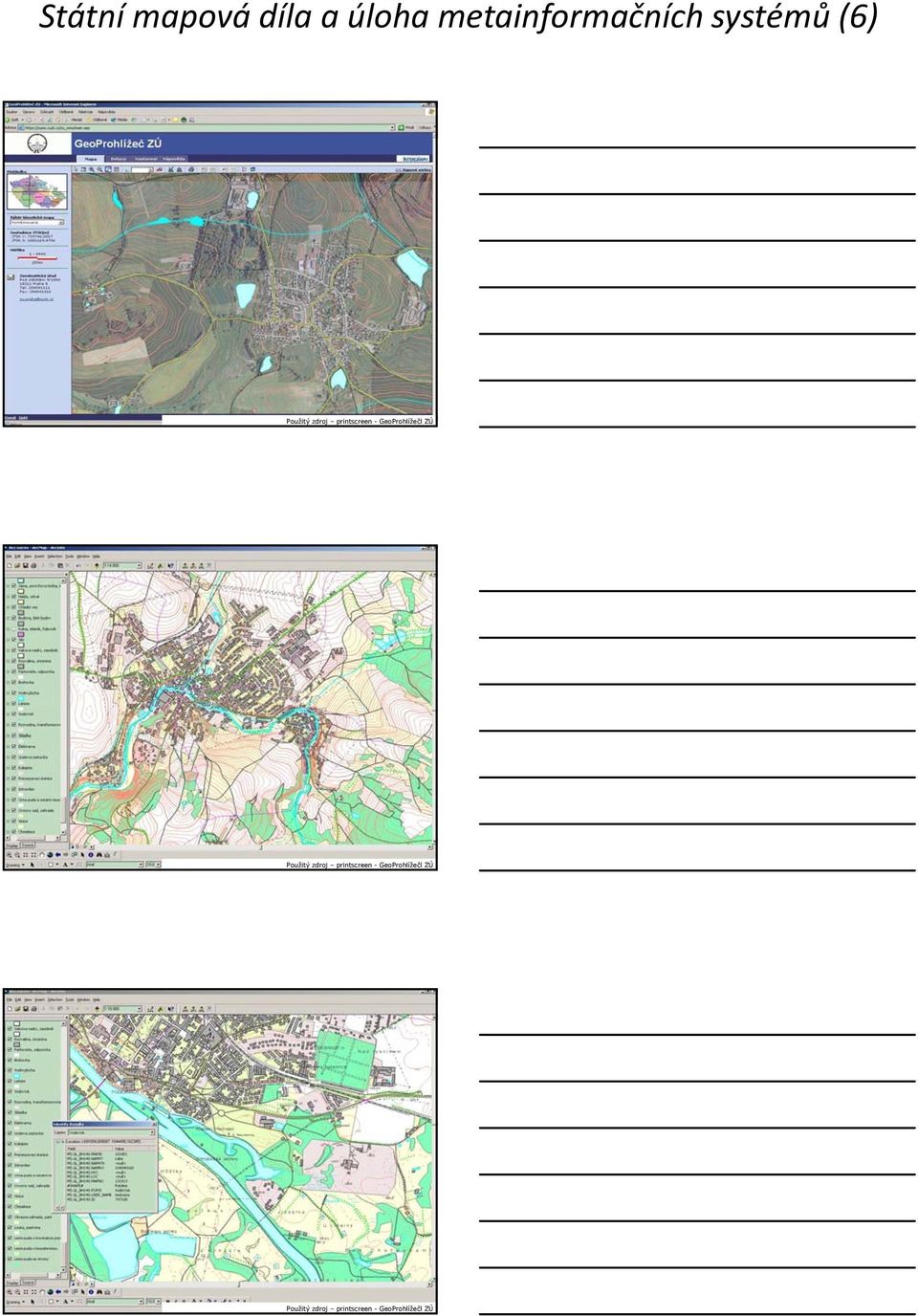

6 Státní mapová díla a úloha metainformačních systémů (6) Použitý zdroj printscreen - GeoProhlížečl ZÚ Použitý zdroj printscreen - GeoProhlížečl ZÚ Použitý zdroj printscreen - GeoProhlížečl ZÚ

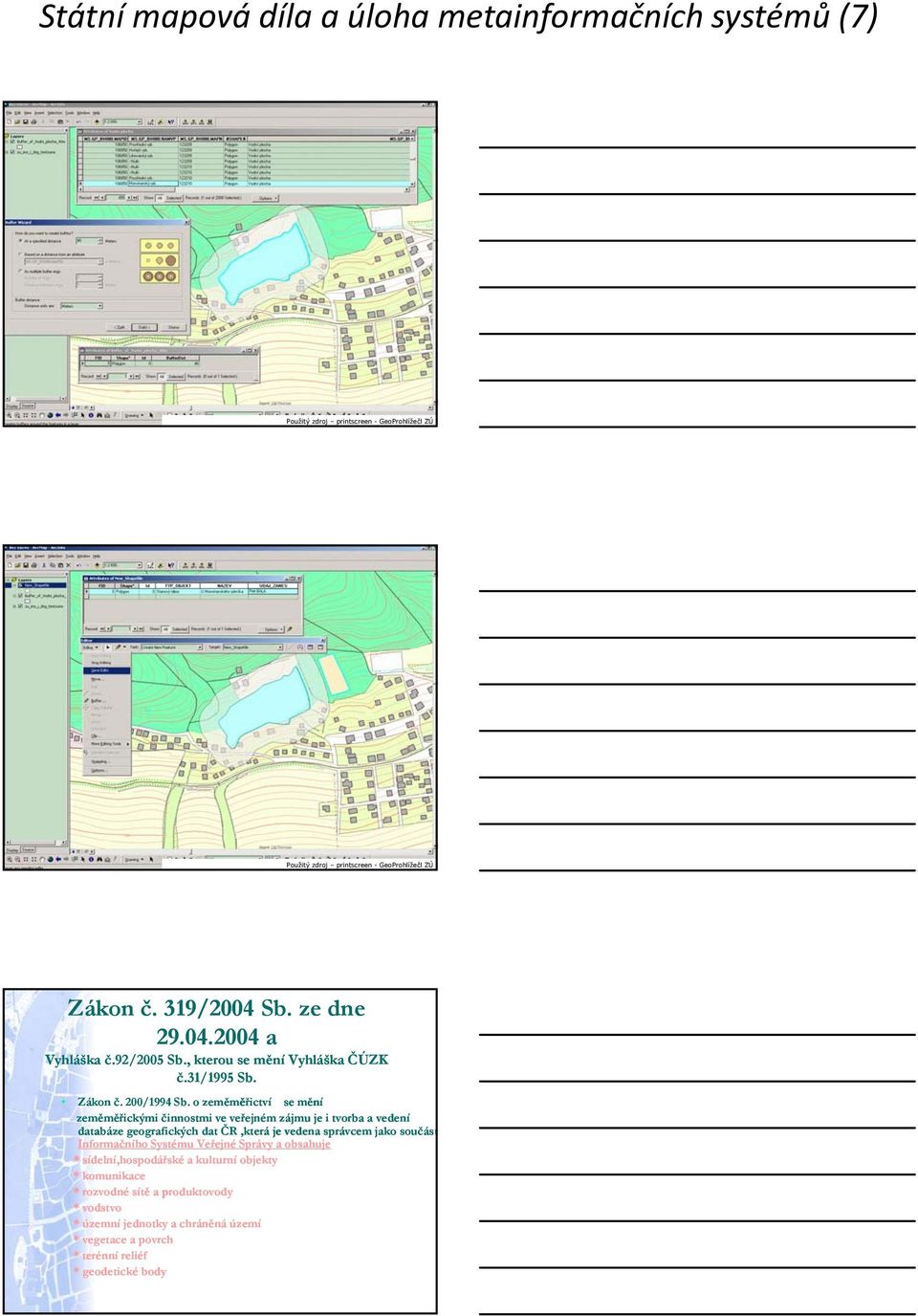

7 Státní mapová díla a úloha metainformačních systémů (7) Použitý zdroj printscreen - GeoProhlížečl ZÚ Použitý zdroj printscreen - GeoProhlížečl ZÚ Zákon č. 319/2004 Sb. ze dne a Vyhláška č.92/2005 Sb., kterou se mění Vyhláška ČÚZK č.31/1995 Sb. Zákon č. 200/1994 Sb. o zeměměřictví se mění zeměměřickými činnostmi ve veřejném zájmu je i tvorba a vedení databáze geografických dat ČR,která je vedena správcem jako součást Informačního Systému Veřejné Správy a obsahuje * sídelní,hospodářské a kulturní objekty * komunikace * rozvodné sítě a produktovody * vodstvo * územní jednotky a chráněná území * vegetace a povrch * terénní reliéf * geodetické body

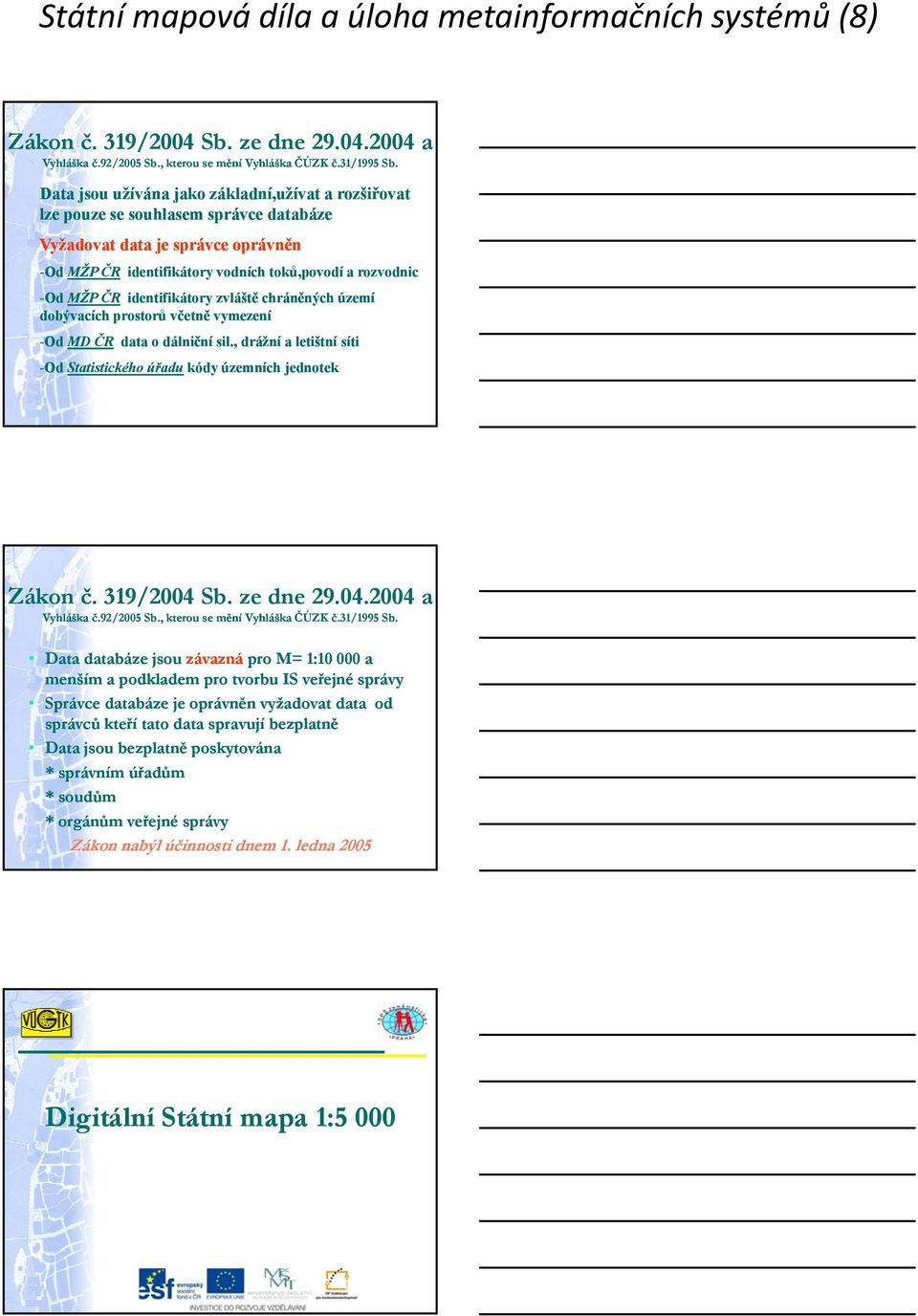

8 Státní mapová díla a úloha metainformačních systémů (8) Zákon č. 319/2004 Sb. ze dne a Vyhláška č.92/2005 Sb., kterou se mění Vyhláška ČÚZK č.31/1995 Sb. Data jsou užívána jako základní,užívat a rozšiřovat lze pouze se souhlasem správce databáze Vyžadovat data je správce oprávněn -Od MŽP ČR identifikátory vodních toků,povodí a rozvodnic -Od MŽP ČR identifikátory zvláště chráněných území dobývacích prostorů včetně vymezení -Od MD ČR data o dálniční sil., drážní a letištní síti -Od Statistického úřadu kódy územních jednotek Zákon č. 319/2004 Sb. ze dne a Vyhláška č.92/2005 Sb., kterou se mění Vyhláška ČÚZK č.31/1995 Sb. Data databáze jsou závazná pro M= 1: a menším a podkladem pro tvorbu IS veřejné správy Správce databáze je oprávněn vyžadovat data od správců kteří tato data spravují bezplatně Data jsou bezplatně poskytována * správním úřadům * soudům * orgánům veřejné správy Zákon nabýl účinnosti dnem 1. ledna 2005 Digitální Státní mapa 1:5 000

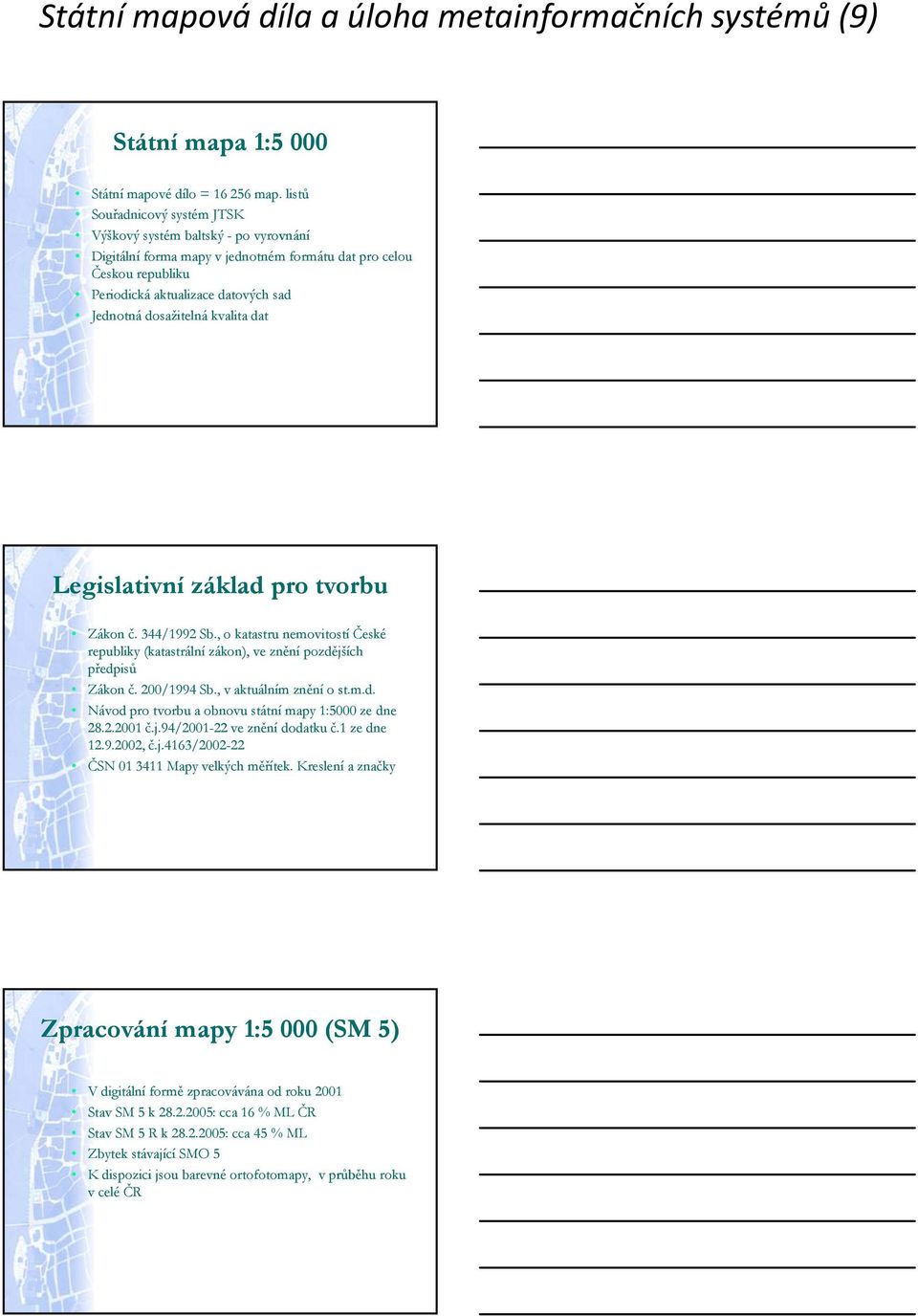

9 Státní mapová díla a úloha metainformačních systémů (9) Státní mapa 1:5 000 Státní mapové dílo = map. listů Souřadnicový systém JTSK Výškový systém baltský - po vyrovnání Digitální forma mapy v jednotném formátu dat pro celou Českou republiku Periodická aktualizace datových sad Jednotná dosažitelná kvalita dat Legislativní základ pro tvorbu Zákon č. 344/1992 Sb., o katastru nemovitostí České republiky (katastrální zákon), ve znění pozdějších předpisů Zákon č. 200/1994 Sb., v aktuálním znění o st.m.d. Návod pro tvorbu a obnovu státní mapy 1:5000 ze dne č.j.94/ ve znění dodatku č.1 ze dne , č.j.4163/ ČSN Mapy velkých měřítek. Kreslení a značky Zpracování mapy 1:5 000 (SM 5) V digitální formě zpracovávána od roku 2001 Stav SM 5 k : cca 16 % ML ČR Stav SM 5 R k : cca 45 % ML Zbytek stávající í SMO 5 K dispozici jsou barevné ortofotomapy, v průběhu roku v celé ČR

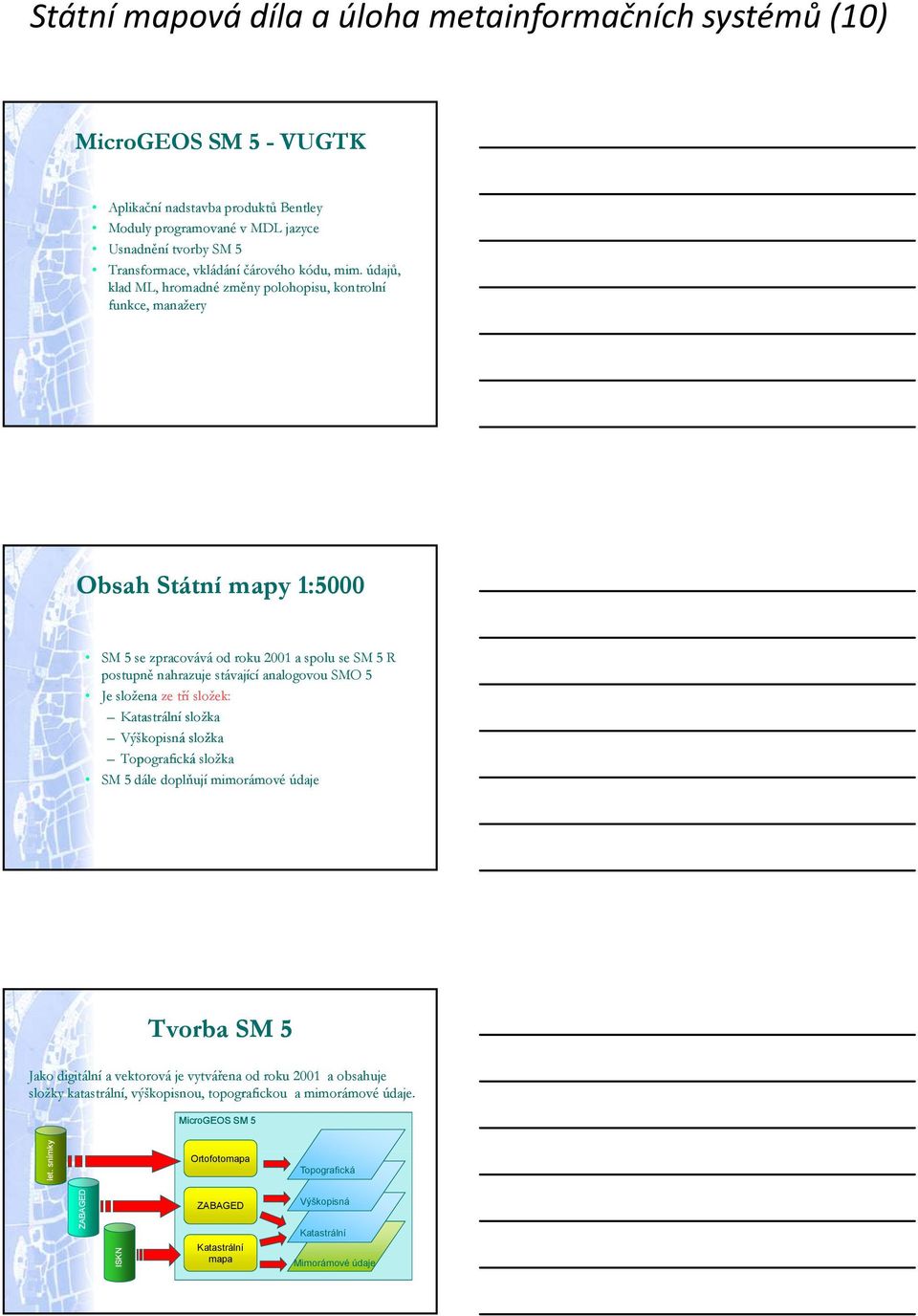

10 Státní mapová díla a úloha metainformačních systémů (10) MicroGEOS SM 5 - VUGTK Aplikační nadstavba produktů Bentley Moduly programované v MDL jazyce Usnadnění tvorby SM 5 Transformace, vkládání čárového kódu, mim. údajů, klad ML, hromadné změny polohopisu, kontrolní funkce, manažery Obsah Státní mapy 1:5000 SM 5 se zpracovává od roku 2001 a spolu se SM 5 R postupně nahrazuje stávající analogovou SMO 5 Je složena ze tří složek: Katastrální složka Výškopisná složka Topografická složka SM 5 dále doplňují mimorámové údaje Tvorba SM 5 Jako digitální a vektorová je vytvářena od roku 2001 a obsahuje složky katastrální, výškopisnou, topografickou a mimorámové údaje. MicroGEOS SM 5 let. sním mky Ortofotomapa Topografická ZABAGED ISKN ZABAGED Katastrální mapa Výškopisná Katastrální Mimorámové údaje

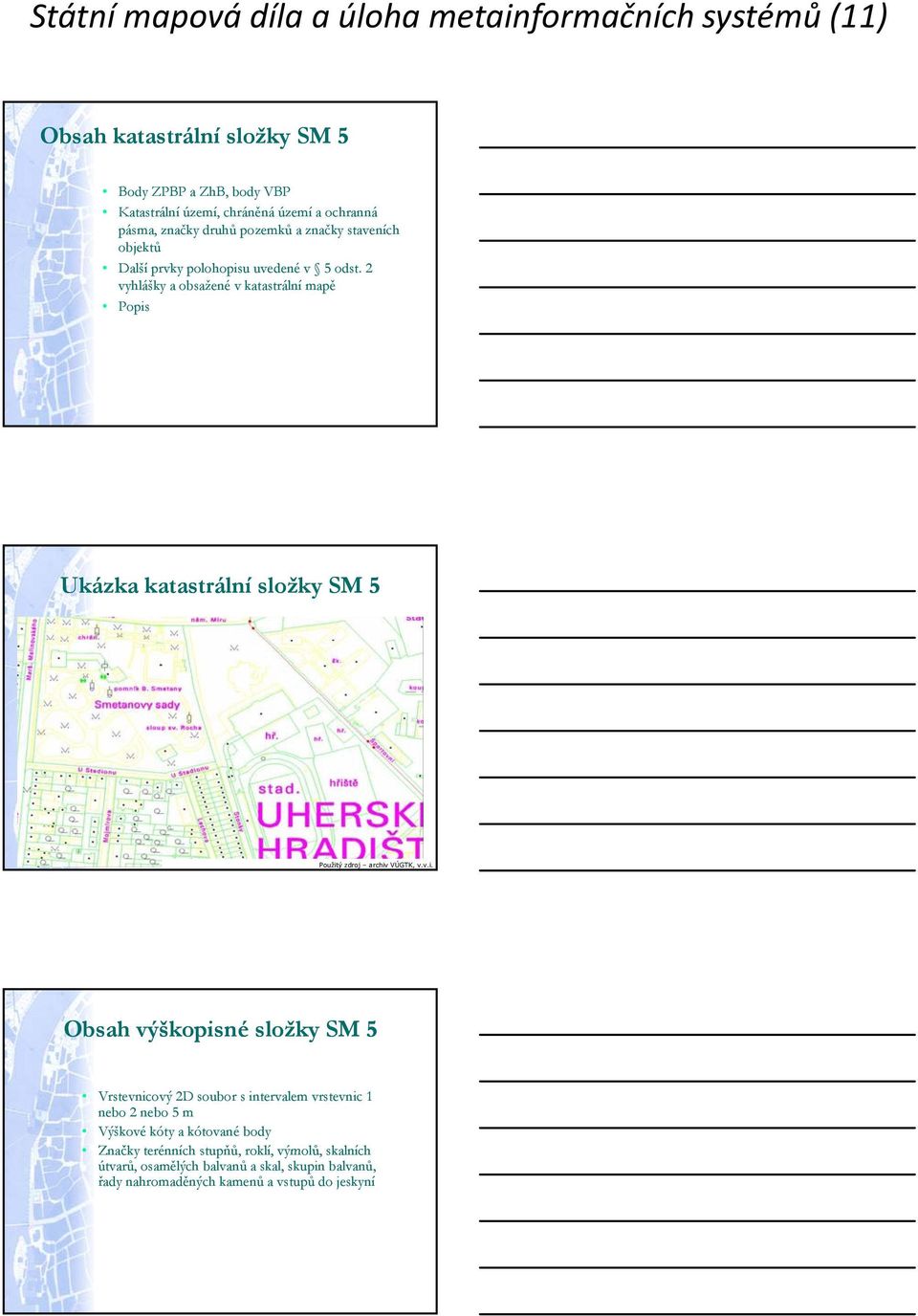

11 Státní mapová díla a úloha metainformačních systémů (11) Obsah katastrální složky SM 5 Body ZPBP a ZhB, body VBP Katastrální území, chráněná území a ochranná pásma, značky druhů pozemků a značky staveních objektů Dlší Další prvky polohopisu lh uvedené v 5 odst. 2 vyhlášky a obsažené v katastrální mapě Popis Ukázka katastrální složky SM 5 Použitý zdroj archiv VÚGTK, v.v.i. Obsah výškopisné složky SM 5 Vrstevnicový 2D soubor s intervalem vrstevnic 1 nebo 2 nebo 5 m Výškové kóty a kótované body Značky terénních stupňů, roklí, výmolů, skalních útvarů, osamělých balvanů a skal, skupin balvanů, řady nahromaděných kamenů a vstupů do jeskyní

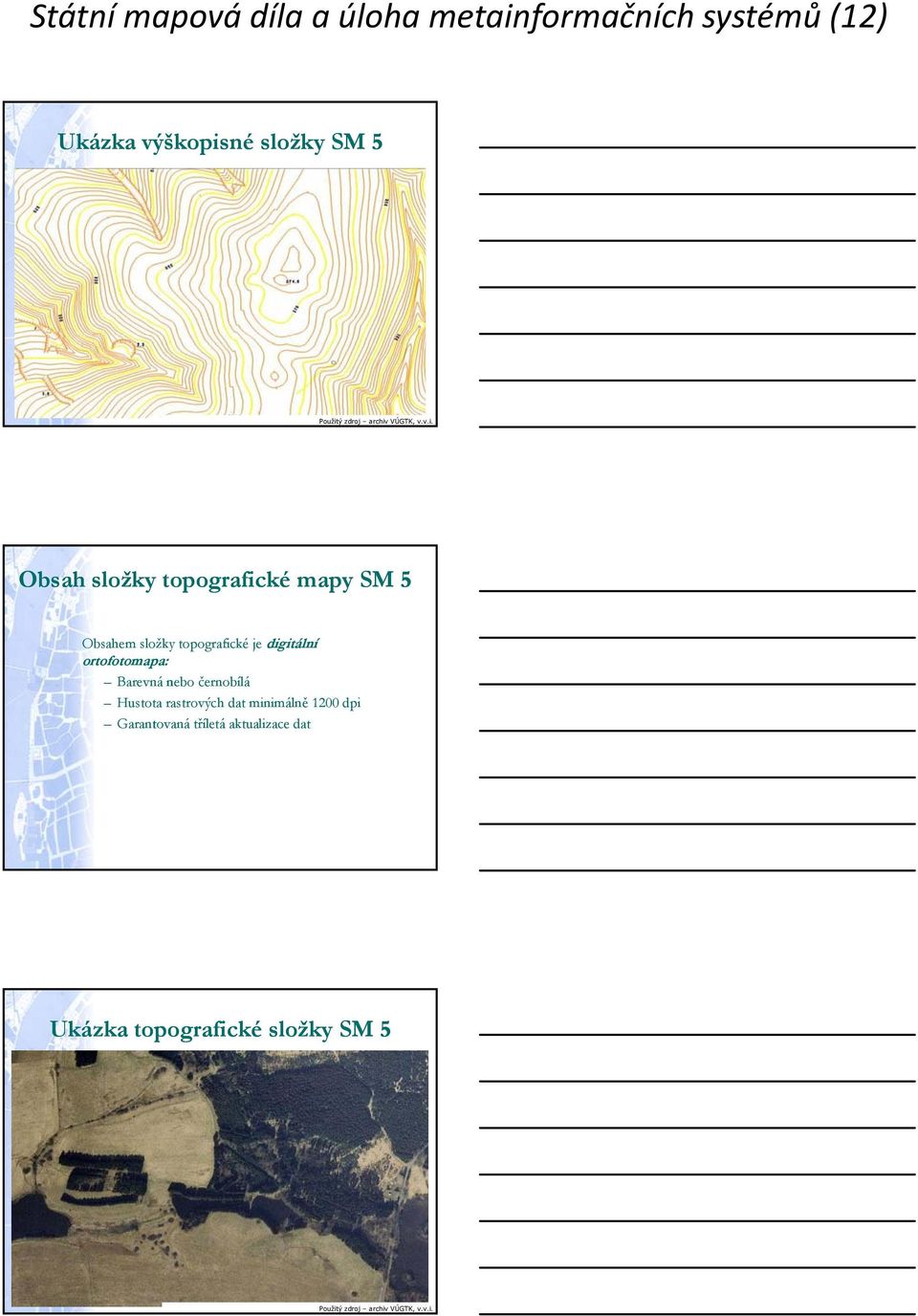

12 Státní mapová díla a úloha metainformačních systémů (12) Ukázka výškopisné složky SM 5 Použitý zdroj archiv VÚGTK, v.v.i. Obsah složky topografické mapy SM 5 Obsahem složky topografické je digitální ortofotomapa: Barevná nebo černobílá Hustota rastrových dat minimálně 1200 dpi Garantovaná tříletá aktualizace dat Ukázka topografické složky SM 5 Použitý zdroj archiv VÚGTK, v.v.i.

13 Státní mapová díla a úloha metainformačních systémů (13) Tvorba souboru mimorámových údajů Mimorámové údaje Funkce VÚGTK doplní parametry mapy (metadata): jména obce, rok a název ML, nastavení intervalu vrstevnic, jména sousedních ML, rok aktualizace katastrální mapy, stav ZABAGED k roku, stav ortofotomapy k roku, rok aktualizace hranic, katastrálních území, jména sousedních katastrálních území a imprimatur SM 5 Mimorámové údaje SM 5 Použitý zdroj archiv VÚGTK, v.v.i. Ukázka katastrální a výškopisné složky SM 5 Použitý zdroj print screen mapové kompozice - autor

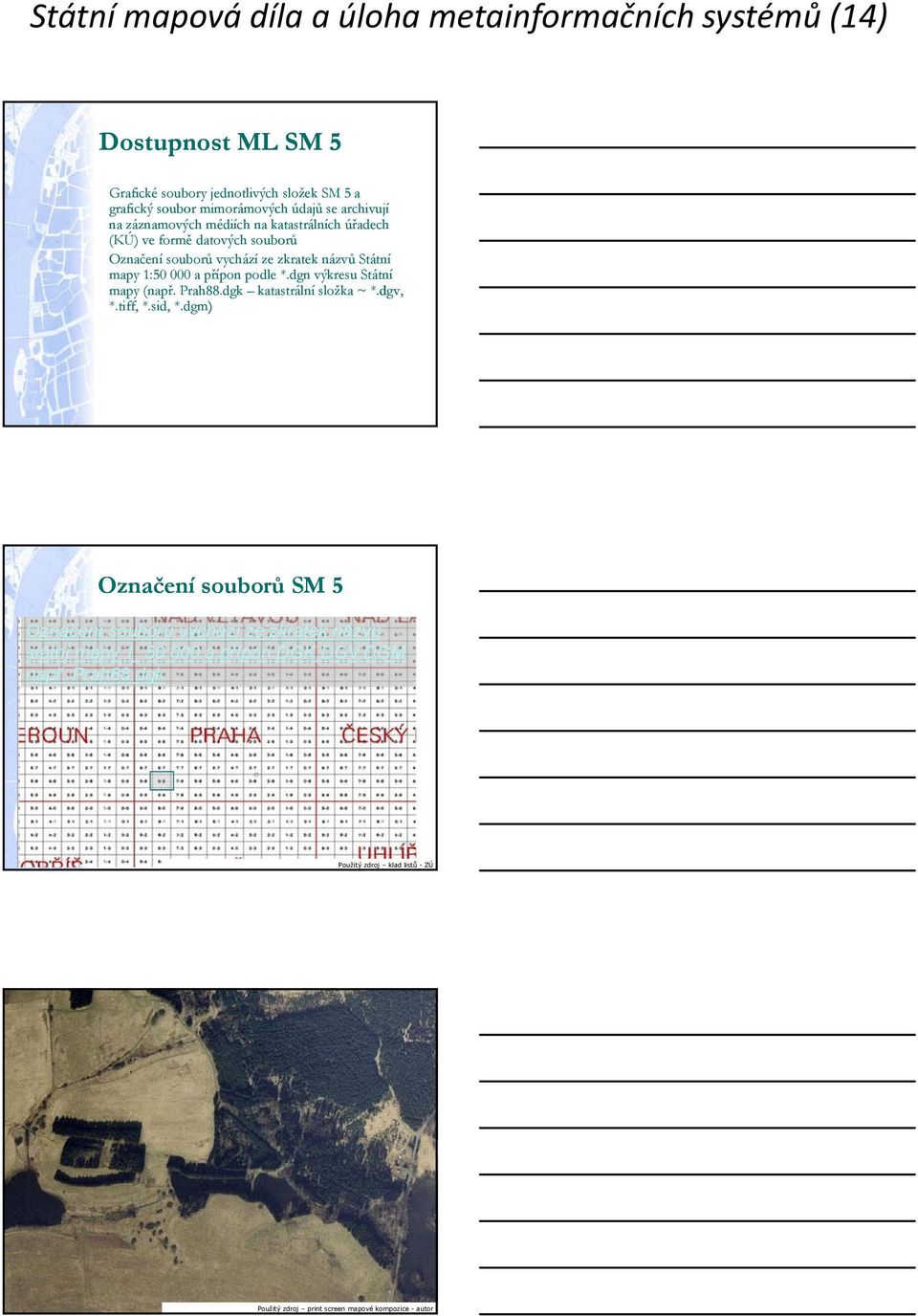

14 Státní mapová díla a úloha metainformačních systémů (14) Dostupnost ML SM 5 Grafické soubory jednotlivých složek SM 5 a grafický soubor mimorámových údajů se archivují na záznamových médiích na katastrálních úřadech (KÚ) ve formě datových souborů Označení souborů vychází ze zkratek názvů Státní mapy 1: a přípon podle *.dgn výkresu Státní mapy (např. Prah88.dgk katastrální složka ~ *.dgv, *.tiff, *.sid, *.dgm dgm) Označení souborů SM 5 Označení souborů vychází ze zkratek názvů státní mapy 1: a přípon DGK,DGV,DGM např. Prah88.dgk Použitý zdroj klad listů -ZÚ Topografická složka Použitý zdroj print screen mapové kompozice - autor

15 Státní mapová díla a úloha metainformačních systémů (15) Výškopisná složka Použitý zdroj print screen mapové kompozice - autor Katastrální složka Použitý zdroj print screen mapové kompozice - autor Kompletní SM 5 Použitý zdroj print screen mapové kompozice - autor

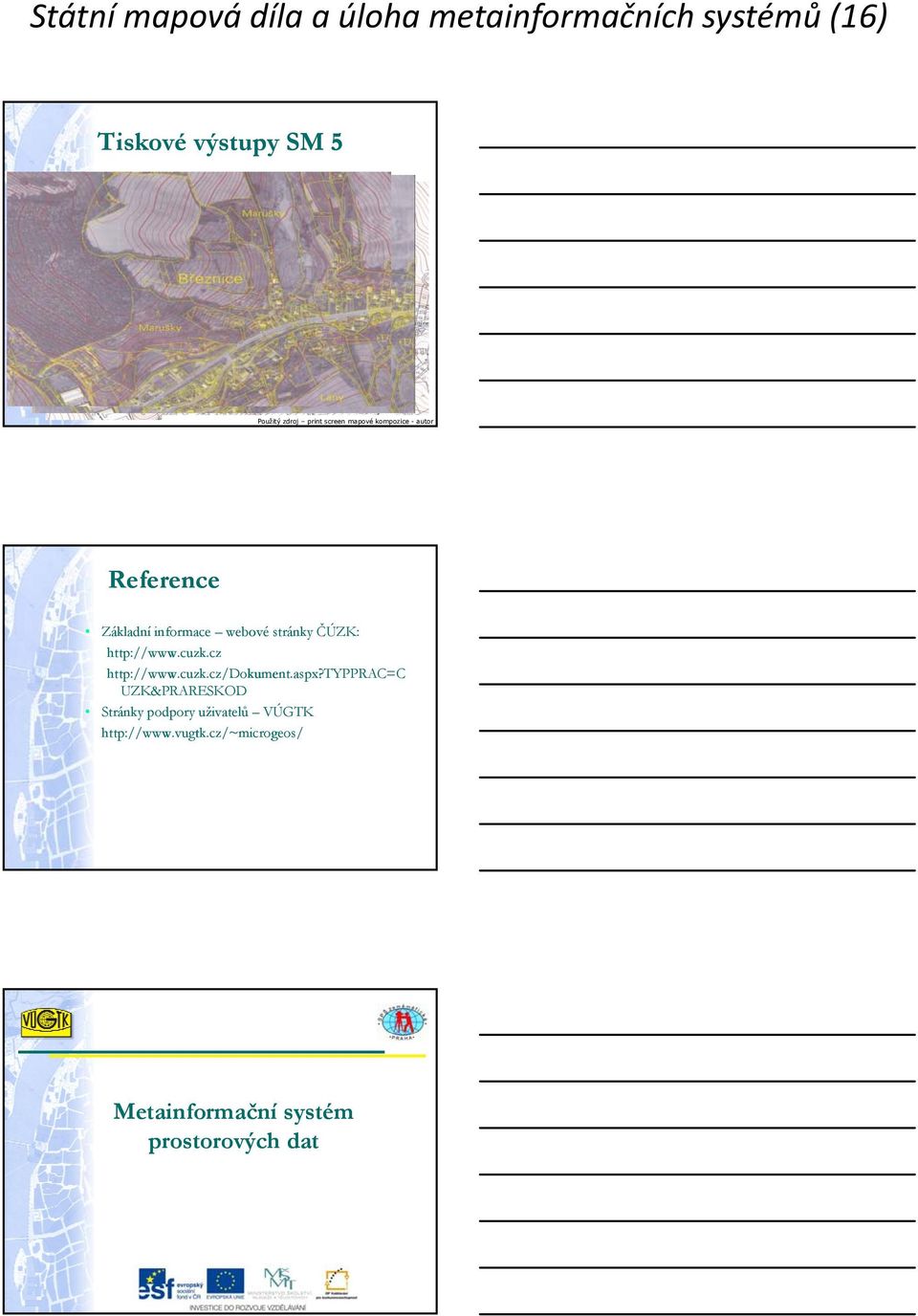

16 Státní mapová díla a úloha metainformačních systémů (16) Tiskové výstupy SM 5 Použitý zdroj print screen mapové kompozice - autor Reference Základní informace webové stránky ČÚZK: /Dokument.aspx?TYPPRAC=C UZK&PRARESKOD Stránky podpory uživatelů VÚGTK /~microgeos/ Metainformační systém prostorových dat

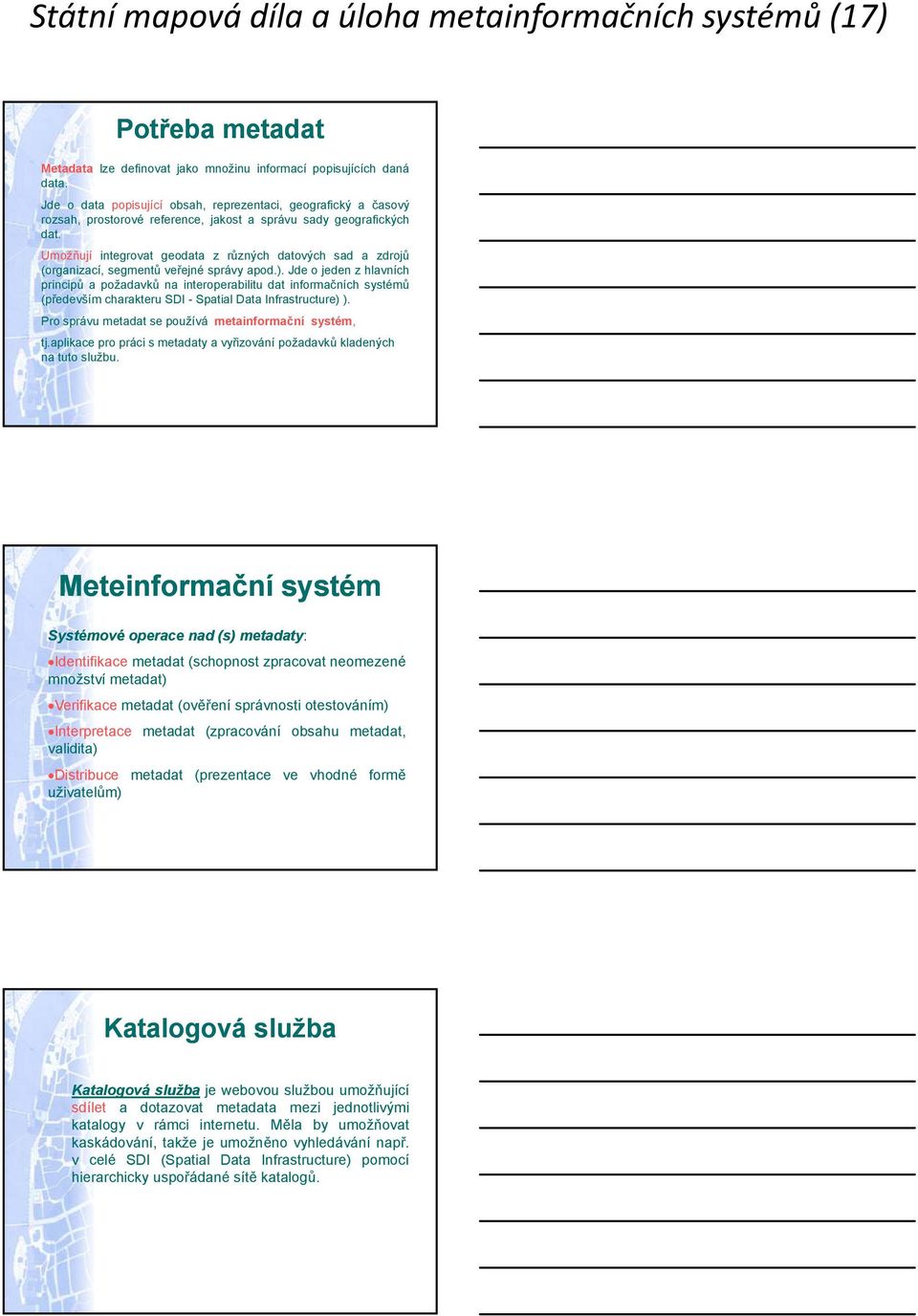

17 Státní mapová díla a úloha metainformačních systémů (17) Potřeba metadat Metadata lze definovat jako množinu informací popisujících daná data. Jde o data popisující obsah, reprezentaci, geografický a časový rozsah, prostorové reference, jakost a správu sady geografických dat. Umožňují integrovat geodata z různých datových sad a zdrojů (organizací, segmentů veřejné správy apod.). Jde o jeden z hlavních principů a požadavků na interoperabilitu dat informačních systémů (především charakteru SDI - Spatial Data Infrastructure) ). Pro správu metadat se používá metainformační systém, tj.aplikace pro práci s metadaty a vyřizování požadavků kladených na tuto službu. Meteinformační systém Systémové operace nad (s) metadaty: Identifikace metadat (schopnost zpracovat neomezené množství metadat) Verifikace metadat (ověření správnosti otestováním) Interpretace metadat (zpracování obsahu metadat, validita) Distribuce metadat (prezentace ve vhodné formě uživatelům) Katalogová služba Katalogová služba je webovou službou umožňující sdílet a dotazovat metadata mezi jednotlivými katalogy v rámci internetu. Měla by umožňovat kaskádování, takže je umožněno vyhledávání např. v celé SDI (Spatial Data Infrastructure) pomocí hierarchicky uspořádané sítě katalogů.

18 Obrázek nelze zobrazit. V počítači pravděpodobně není k dispozici dostatek paměti pro otevření obrázku nebo byl obrázek poškozen. Restartujte počítač a otevřete příslušný soubor znovu. Pokud se opět zobrazí červený křížek, bude nutné obrázek odstranit a vložit jej znovu. Státní mapová díla a úloha metainformačních systémů (18) Katalogová služba Použitý zdroj Popis katalogových služeb SMĚRNICE EVROPSKÉHO PARLAMENTU A RADY o vybudování geoinformační infrastruktury ve Společenství (INSPIRE) Data pořizována pouze jednou vedení a aktualizace dat u zdroje Možnost bezešvé kombinace dat sdílení dat mezi aplikacemi Geografická data k dispozici pro široké použití včetně dotazů přes více systémů pochopitelná a interpretovatelná Volně dostupná metadata informace o dostupnosti, přesnosti, objektivitě Obsah informací v metadatech Metadata zahrnují informace o : a) souladu souborů prostorových dat s prováděcími pravidly - standardizace b) podmínkách pro přístup k souborům a službám prostorových dat a jejich j používání a popřípadě p p o odpovídajících poplatcích; c) jakosti prostorových dat, včetně informací o tom, zda jsou ověřená; d) orgánech veřejné moci, které jsou pověřeny vypracováním, řízením, aktualizací a distribucí souborů a služeb prostorových dat; e) omezeních přístupu veřejnosti a o důvodech takového omezení

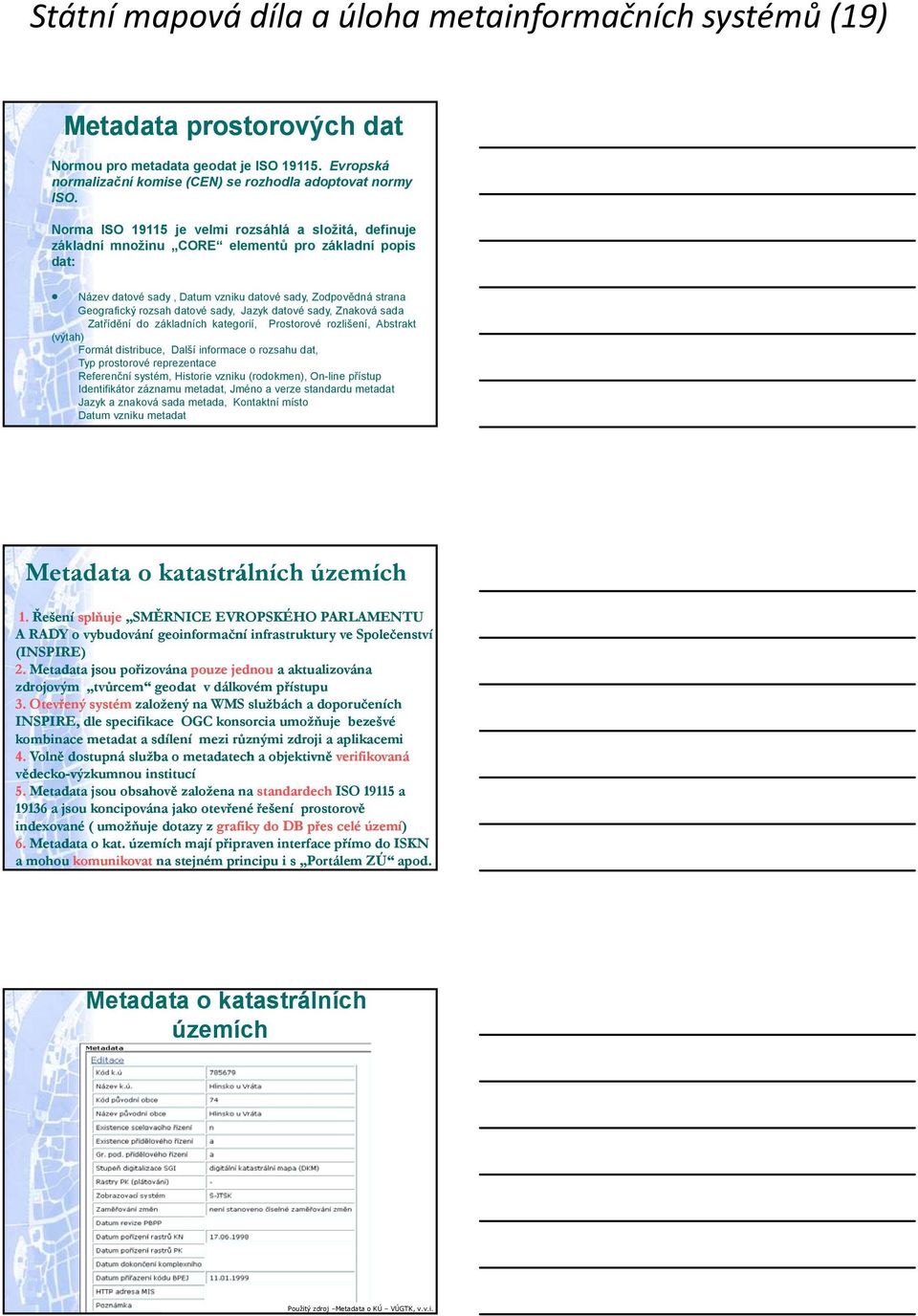

19 Státní mapová díla a úloha metainformačních systémů (19) Metadata prostorových dat Normou pro metadata geodat je ISO Evropská normalizační komise (CEN) se rozhodla adoptovat normy ISO. Norma ISO je velmi rozsáhlá a složitá, definuje základní množinu CORE elementů pro základní popis dat: Název datové sady, Datum vzniku datové sady, Zodpovědná strana Geografický rozsah datové sady, Jazyk datové sady, Znaková sada Zatřídění do základních kategorií, Prostorové rozlišení, Abstrakt (výtah) Formát distribuce, Další informace o rozsahu dat, Typ prostorové reprezentace Referenční systém, Historie vzniku (rodokmen), On-line přístup Identifikátor záznamu metadat, Jméno a verze standardu metadat Jazyk a znaková sada metada, Kontaktní místo Datum vzniku metadat Metadata o katastrálních územích 1. Řešení splňuje SMĚRNICE EVROPSKÉHO PARLAMENTU A RADY o vybudování geoinformační infrastruktury ve Společenství (INSPIRE) 2. Metadata jsou pořizována pouze jednou a aktualizována zdrojovým tvůrcem geodat v dálkovém přístupu 3. Otevřený systém založený na WMS službách a doporučeních INSPIRE, dle specifikace OGC konsorcia umožňuje bezešvé kombinace metadat a sdílení mezi různými zdroji a aplikacemi 4. Volně dostupná služba o metadatech a objektivně verifikovaná vědecko-výzkumnou výzkumnou institucí 5. Metadata jsou obsahově založena na standardech ISO a a jsou koncipována jako otevřené řešení prostorově indexované ( umožňuje dotazy z grafiky do DB přes celé území) 6. Metadata o kat. územích mají připraven interface přímo do ISKN a mohou komunikovat na stejném principu i s Portálem ZÚ apod. Metadata o katastrálních územích Použitý zdroj Metadata o KÚ VÚGTK, v.v.i.

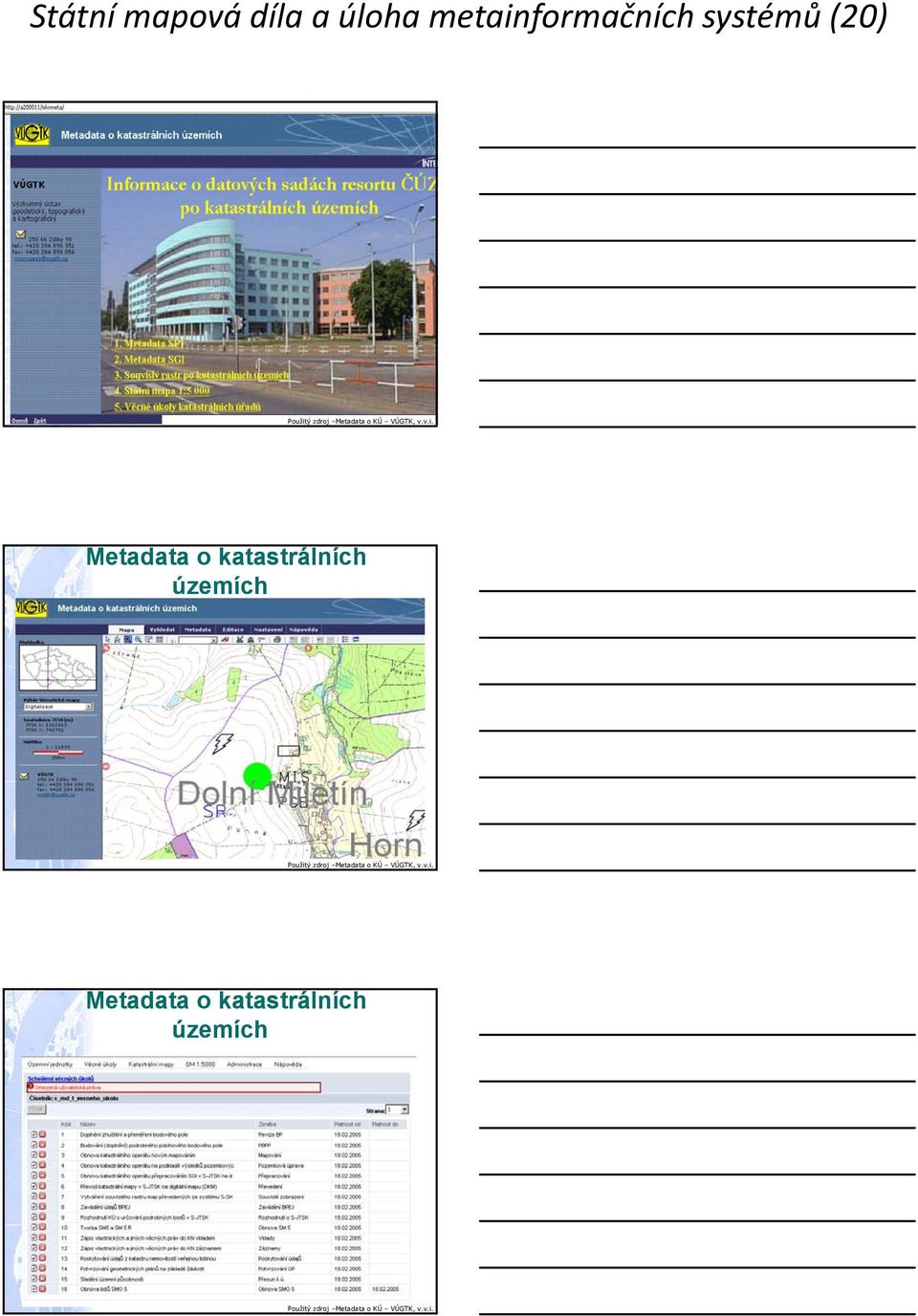

20 Státní mapová díla a úloha metainformačních systémů (20) Metadata o katastrálních územích Použitý zdroj Metadata o KÚ VÚGTK, v.v.i. Metadata o katastrálních územích Použitý zdroj Metadata o KÚ VÚGTK, v.v.i. Metadata o katastrálních územích Použitý zdroj Metadata o KÚ VÚGTK, v.v.i.

21 Státní mapová díla a úloha metainformačních systémů (21) Mapová díla pro územní plány a úloha metainformačních systémů Děkuji za pozornost
