1 Základy geodézie a kartografie Státní mapová díla

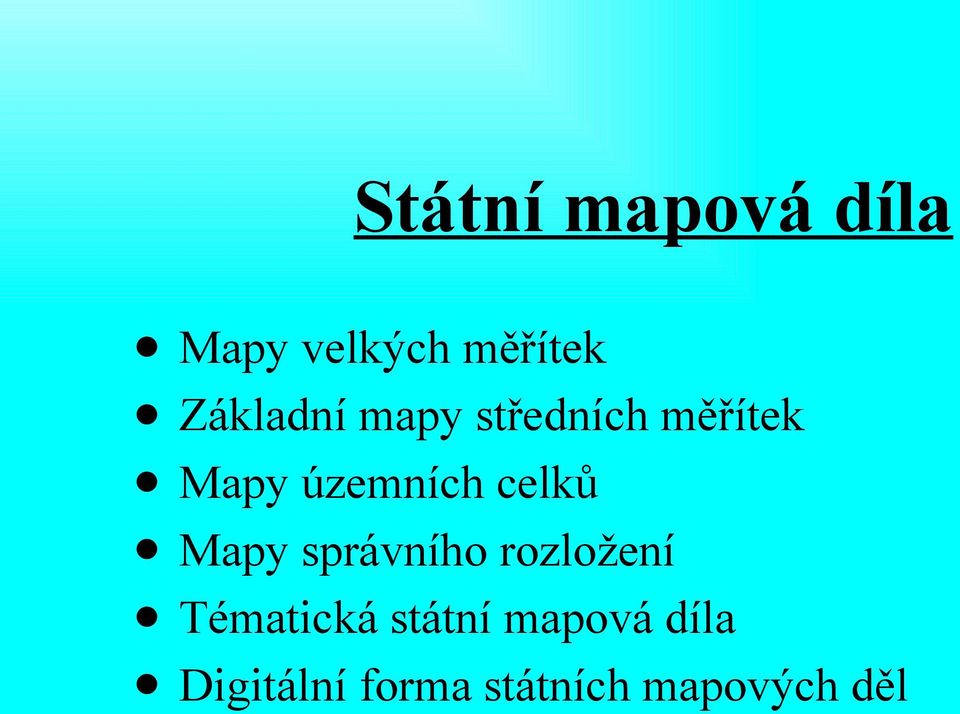

2 Státní mapová díla Mapy velkých měřítek Základní mapy středních měřítek Mapy územních celků Mapy správního rozložení Tématická státní mapová díla Digitální forma státních mapových děl

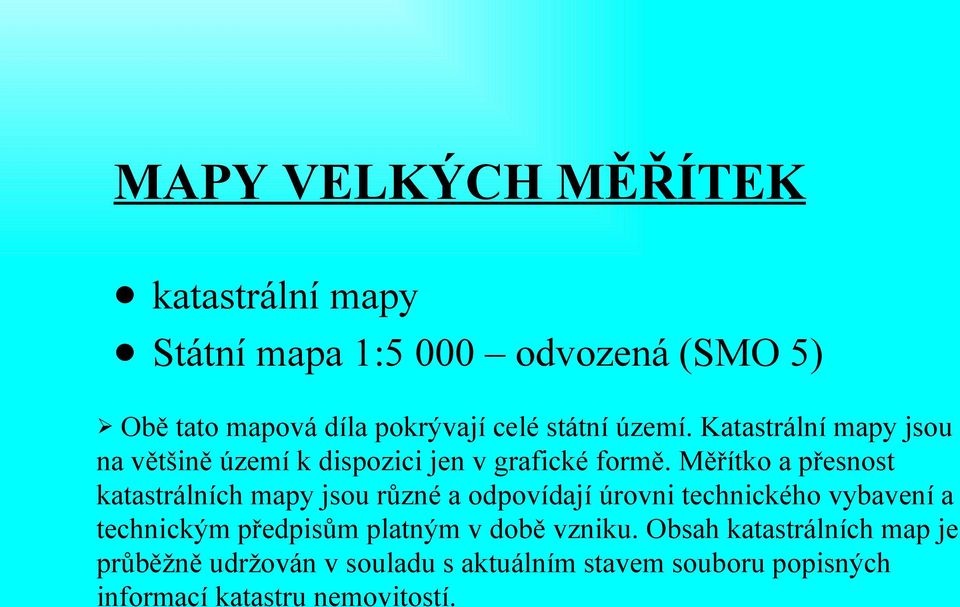

3 MAPY VELKÝCH MĚŘÍTEK katastrální mapy Státní mapa 1:5 000 odvozená (SMO 5) Obě tato mapová díla pokrývají celé státní území. Katastrální mapy jsou na většině území k dispozici jen v grafické formě. Měřítko a přesnost katastrálních mapy jsou různé a odpovídají úrovni technického vybavení a technickým předpisům platným v době vzniku. Obsah katastrálních map je průběžně udržován v souladu s aktuálním stavem souboru popisných informací katastru nemovitostí.

4 Vývoj katastrálního mapování-i berně, daně nebo renta rustikální-1022 daň z lánu knížete Oldřicha (lán 16-19ha) 1268 lány královské, kněžské, panské, zemanské, svobodné a selské - různá velikosti, ale již členění i kvalitativně - půda dobrá, střední a špatná, druhy orná, luční, křoviny a chrastiny pokusy o změření Maxmilián I. (1571,1573) a Ferdinand II. (1627,1638) zamítnuty Dvorskou komorou

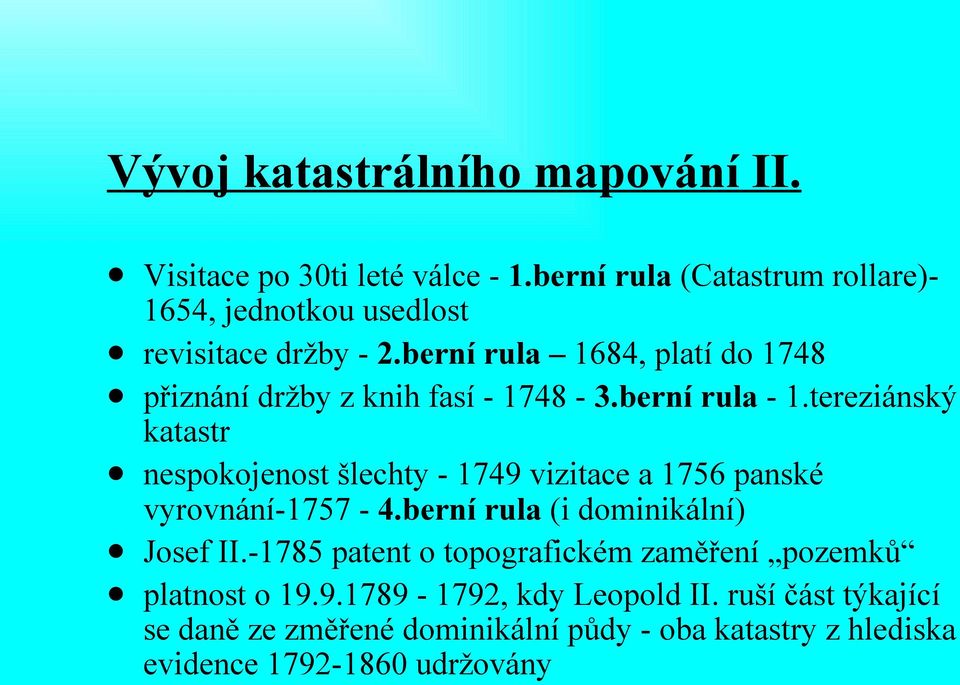

5 Vývoj katastrálního mapování II. Visitace po 30ti leté válce - 1.berní rula (Catastrum rollare)1654, jednotkou usedlost revisitace držby - 2.berní rula 1684, platí do 1748 přiznání držby z knih fasí berní rula - 1.tereziánský katastr nespokojenost šlechty vizitace a 1756 panské vyrovnání berní rula (i dominikální) Josef II patent o topografickém zaměření pozemků platnost o , kdy Leopold II. ruší část týkající se daně ze změřené dominikální půdy - oba katastry z hlediska evidence udržovány

6 Stabilní katastr patent císaře Františka I. o stabilním katastru 23,12,1817-geometrická měření, zobrazení a popis všech pozemků a jejich obnova Transversální válcové Cassiniho-Soldnerovo zobrazení ekvidistantní v kartografických polednících na náhradní referenční kulové ploše s geodetickým základem trigonometrické sítě( resp.1858)i.-iii.řádu Od 1876 metrická soustava 1928 zákon o pozemkovém katastru-reambulance, podkladem J-TSK Křovákovo konformní kuželové zobrazení v obecné poloze( na Besselově elipsoidu)

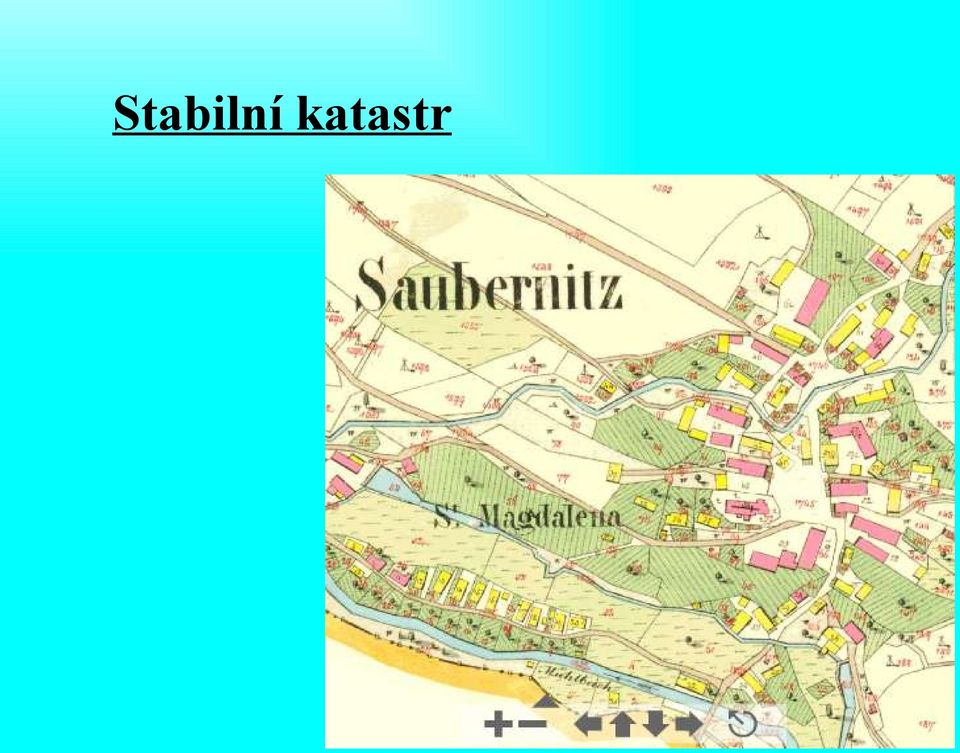

7 Stabilní katastr

8 Katastrální mapa 1:2880 Vznikla na podkladě map bývalého pozemkového katastru, vyhotovovaných od 1.poloviny 19. století. Jejich měřítko je 1:2880 a pokrývají 2/3 území České republiky. Jsou uloženy na územně příslušném katastrálním úřadu.

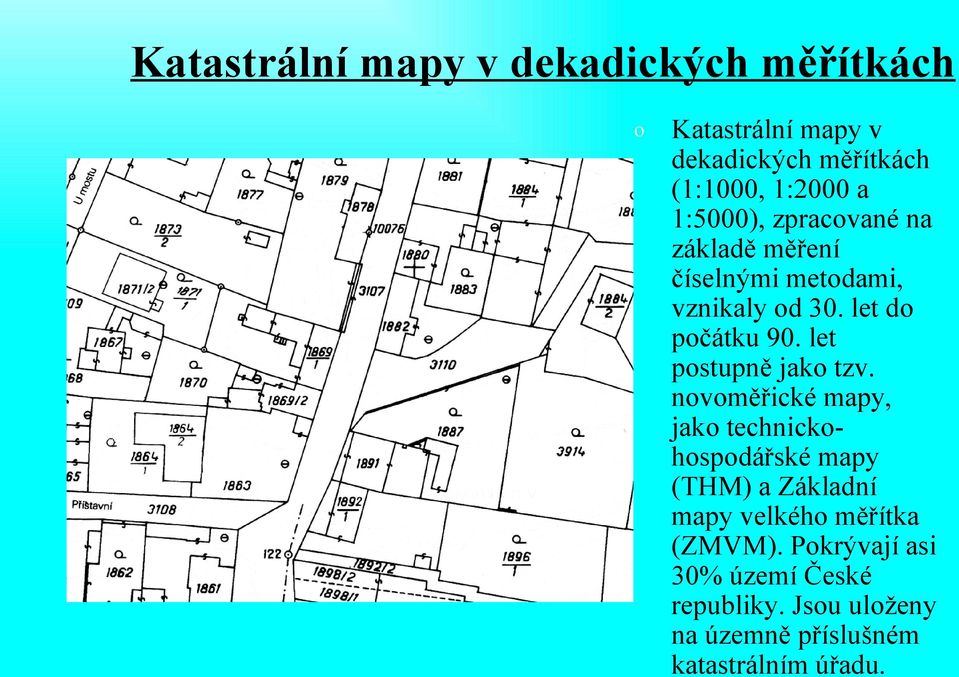

9 Katastrální mapy v dekadických měřítkách o Katastrální mapy v dekadických měřítkách (1:1000, 1:2000 a 1:5000), zpracované na základě měření číselnými metodami, vznikaly od 30. let do počátku 90. let postupně jako tzv. novoměřické mapy, jako technickohospodářské mapy (THM) a Základní mapy velkého měřítka (ZMVM). Pokrývají asi 30% území České republiky. Jsou uloženy na územně příslušném katastrálním úřadu.

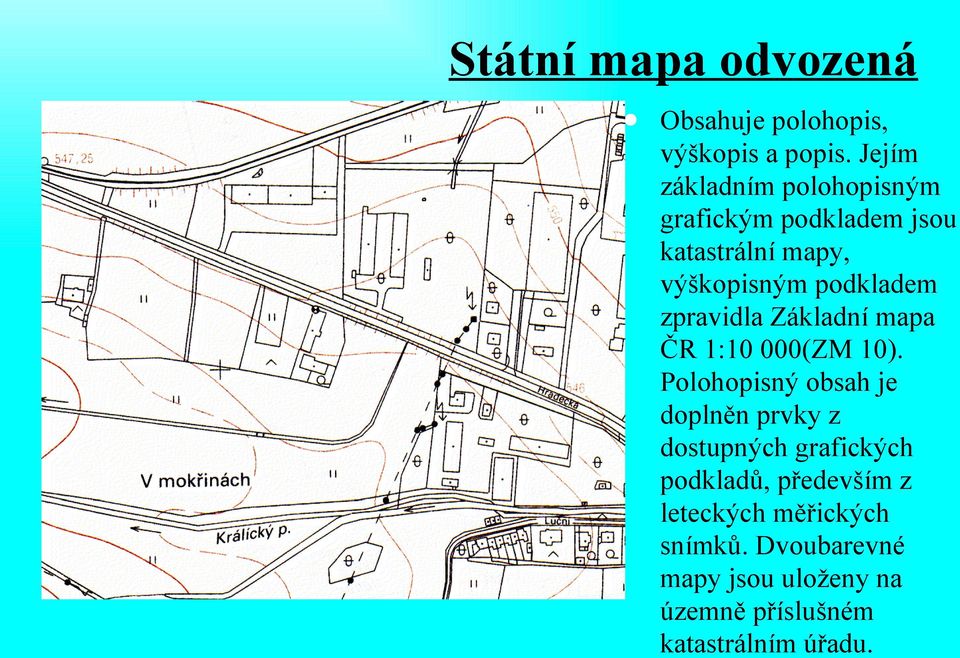

10 Státní mapa odvozená Obsahuje polohopis, výškopis a popis. Jejím základním polohopisným grafickým podkladem jsou katastrální mapy, výškopisným podkladem zpravidla Základní mapa ČR 1:10 000(ZM 10). Polohopisný obsah je doplněn prvky z dostupných grafických podkladů, především z leteckých měřických snímků. Dvoubarevné mapy jsou uloženy na územně příslušném katastrálním úřadu.

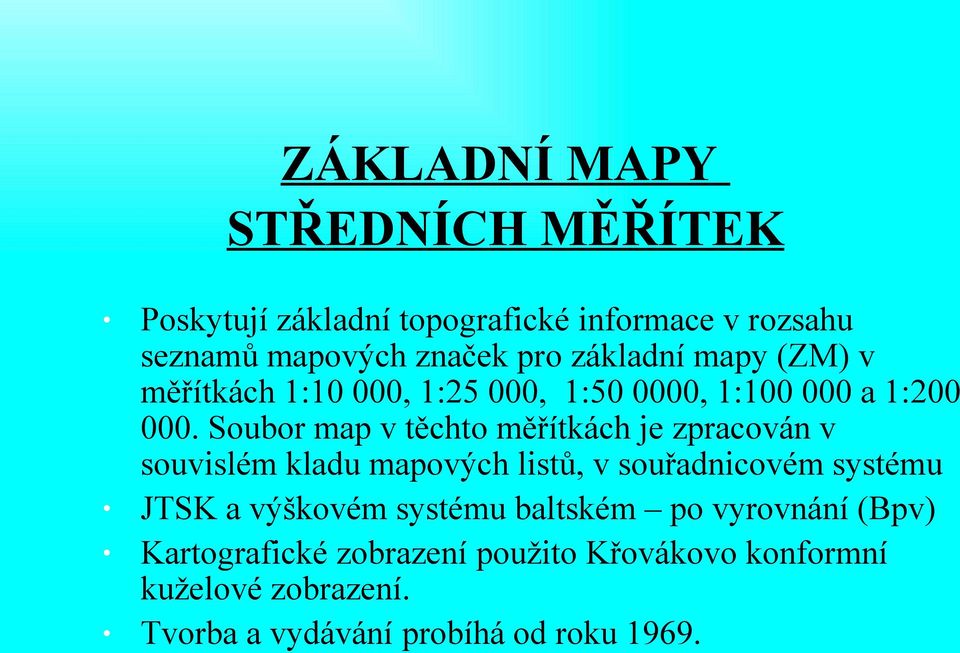

11 ZÁKLADNÍ MAPY STŘEDNÍCH MĚŘÍTEK Poskytují základní topografické informace v rozsahu seznamů mapových značek pro základní mapy (ZM) v měřítkách 1:10 000, 1:25 000, 1: , 1: a 1: Soubor map v těchto měřítkách je zpracován v souvislém kladu mapových listů, v souřadnicovém systému JTSK a výškovém systému baltském po vyrovnání (Bpv) Kartografické zobrazení použito Křovákovo konformní kuželové zobrazení. Tvorba a vydávání probíhá od roku 1969.

12 Klad listů ZM středního měřítka Odvozen z mapy 1: Listy mapy mají lichoběžníkový tvar a číslují se systémem dělení na 4 nebo u ZM 1:10000 na 25 listů z výchozí mapy.

13 Základní mapa ČR 1: ČR pokrývá 4573 mapových listů s pětibarevným ofsetovým tiskem. Obsah mapových listů vydávaných po roce 1991 je doplněn body polohového a výškového bodového pole, rovinnou pravoúhlou sítí po 1 km a zeměpisnou sítí. Obnova mapy se realizuje podle frekvence obsahových změn v zobrazovaném území.

14 Základní mapa ČR 1:10 000, s doplňkovým obsahem Na území měst Prahy a Brna je obsah mapy doplněn názvy ulic, veřejných prostranství a mostů, výplněmi budov a bloků budov.

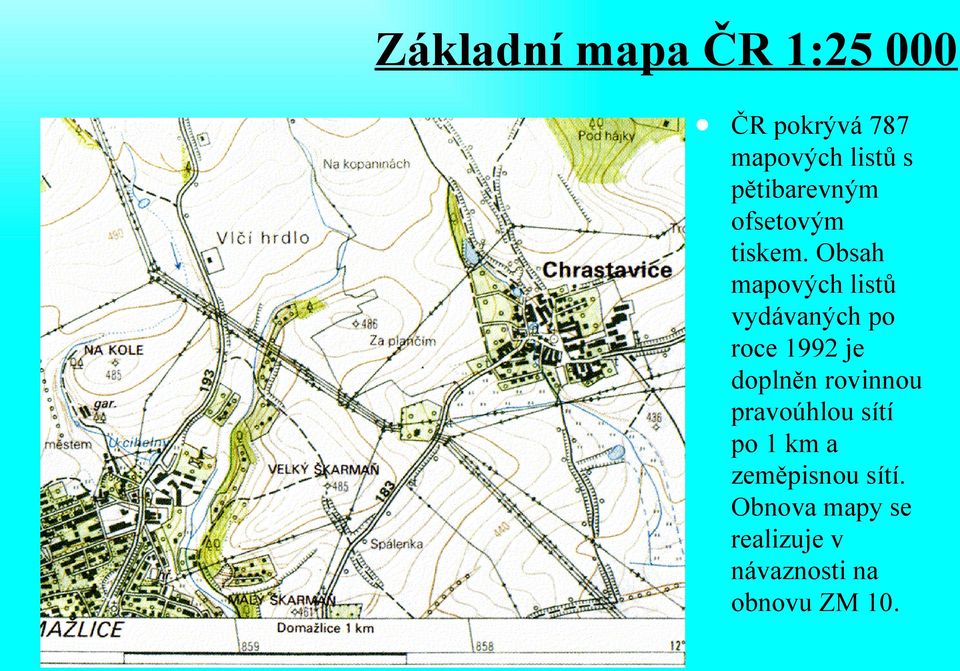

15 Základní mapa ČR 1: ČR pokrývá 787 mapových listů s pětibarevným ofsetovým tiskem. Obsah mapových listů vydávaných po roce 1992 je doplněn rovinnou pravoúhlou sítí po 1 km a zeměpisnou sítí. Obnova mapy se realizuje v návaznosti na obnovu ZM 10.

16 Základní mapa ČR 1: ČR pokrývá 217 mapových listů s šestibarevným ofsetovým tiskem. V upravených obsahových variantách je mapa již dlouhodobě nejpoužívanějším mapovým podkladem pro odvětvové tematické mapy. Mapa se průběžně udržuje a obnovuje v pětiletých cyklech.

17 Základní mapa ČR 1: ČR pokrývá 64 mapových listů se sedmibarevným ofsetovým tiskem. Obnova mapy se realizuje v návaznosti na obnovu ZM 50.

18 Základní mapa ČR 1: ČR pokrývá 19 mapových listů se šestibarevným ofsetovým tiskem. Mapa je obnovována zpravidla v pětiletém cyklu.

19 MAPY ÚZEMNÍCH CELKŮ o Jsou zpracovány a vydávány zpravidla jako samostatné mapy jednotlivých územních celků stanovených členěním České republiky. Mapa okresů ČR 1: a Mapa krajů ČR 1:

20 Mapa okresů ČR 1: o Území 76 okresů a hl. m. Prahy je znázorněno na 69 mapových listech s šestibarevným ofsetovým tiskem. Mapa je obsahově shodná se Základní mapou ČR 1: , má zvýrazněnou okresní hranici a neobsahuje vrstevnice.

21 Mapa krajů ČR 1: o ČR pokrývá 7 mapových listů se sedmibarevným obsahem.

22 Česká republika 1: Osmibarevný ofsetový tisk, formát mapy 105 x 68,5 dm. Mapa obsahově navazuje na Mapu krajů ČR 1:

23 Česká republika Fyzickogeografická mapa 1: Osmibarevný ofsetový tisk, formát 105 x 68,5 cm. Mapa je odvozena z mapy Česká republika 1: a je doplněna výškopisem.

24 Česká republika 1: o o Šestibarevný ofsetový tisk; sedmibarevná verze obsahuje stínovaný reliéf. Formát mapy 55 x 37 cm. mapa obsahově navazuje na mapy České republiky v měřítku 1:

25 MAPY SPRÁVNÍHO ROZDĚLENÍ Přehledné mapy v měřítkách 1: , 1: a 1: , které poskytují informace o územně správním členění ČR na kraje a okresy. V mapě správního rozdělení ČR 1: jsou zobrazeny také obecní hranice a názvy obcí s více než 1000 obyvateli a v Mapě správního rozdělení ČR 1: i hranice katastrálních území a názvy všech obcí a jejich částí.

26 Mapa správního rozdělení ČR 1: ČR pokrývá 7 mapových listů se čtyřbarevným ofsetovým tiskem. Formáty mapových listů odpovídají rozsahu a konfiguraci území jednotlivých krajů.

27 ČR Mapa správního rozdělení 1: Sedmibarevný ofsetový tisk, formát 105 x 68,5 cm. Obsahově navazuje na mapu správního rozdělení ČR 1:

28 TÉMATICKÁ STÁTNÍ MAPOVÁ DÍLA Poskytují informace o skutečnostech, které jsou předmětem tématického obsahu jednotlivých mapových děl. Lokalizaci jednotlivých prvků tématického obsahu umožňuje zobrazený obsah použitého mapového podkladu. Obnova mapy se realizuje v návaznosti na obnovu ZM 50 a mapy krajů ČR 1:

29 Přehled trigonometrických a zhušťovacích bodů 1: Jednobarevný dotisk tématického obsahu do ZM 50. Obsahuje klad evidenčních jednotek, tj. triangulačních listů v S-JTSK, jejich označení a polohu všech trigonometrických bodů, orientačních bodů (OB1, OB1) a zhušťovacích bodů. Přehled je doplněn kladem listů Státní mapy 1:5000 odvozené.

30 Přehled výškové (nivelační) sítě 1: Jednobarevný dotisk tématického obsahu do ZM 50. Zobrazuje nivelační síť I.-IV. řádu a plošné nivelační sítě, průběh a označení jednotlivých nivelačních pořadů, polohu vybraných nivelačních bodů a jejich číselné označení.

31 Mapa základních sídelních jednotek ČR 1: Jednobarevný dotisk tématického obsahu do ZM 50. Umožňuje identifikaci i nejmenších jednotek osídlení, zobrazuje jejich vazbu na katastrální území a kategorii sídelní struktury.

32 Základní vodohospodářská mapa ČR 1: Čtyřbarevný dotisk tématického obsahu do ZM 50. Zobrazuje síť vodních toků s objekty, umělé toky, hydrologické členění povodí toků, zátopová území, vodní nádrže a rybníky s údaji, objekty a zařízení pro vodárenské odběry povrchových a podzemních vod, pásma ochrany vodních zdrojů, hlavní vodovodní řády, povodí vodárenských roků, objekty staničních sítí ČHMÚ, evidované prameny, vybrané minerální prameny s ochrannými pásmy, hlavní kanalizační sběrače, čistírny odpadních vod, skládky závadných odpadů aj.

33 Silniční mapa ČR 1: Čtyřbarevný dotisk tématického obsahu do ZM 50. Zobrazuje dálnice, silnice s rozlišením tříd, čísla dálnic a silnic, uzlové body lokalizačního systému silniční databanky, mimoúrovňové křižovatky, mosty, podjezdy, železniční přejezdy, tunely, přívozy, oblouky, stoupání, soutěsky, kilometráž po 1 km aj.

34 DIGITÁLNÍ FORMA STÁTNÍCH MAPOVÝCH DĚL Státní mapová díla jsou počítačově zpracována ve dvou formách, jednak jako digitální rastrový kartografický model území, jednak jako z něj odvozený digitální topografickovektorový topografický model území (úroveň map středních měřítek), resp. jako topologickovektorový pozemkový model území (digitální katastrální mapa). Obě digitální formy státních mapových děl (rastrová i vektorová( jsou poskytovány ve stanovených výměnných formátech. Umožňují grafickou reprezentaci a jsou podkladem pro řešení vybraných prostorově analyzovaných úloh.

35 Digitální katastrální mapa Tvorba digitální katastrální mapy (DKM) byla zahájena v roce 1994 a trvá dodnes. DKM je charakterizována souřadnicovým systémem JTSK, stanoveným obsahem a přesností, grafickým počítačovým souborem a databází bodů, stanovenou strukturou a výměnným formátem. Speciální funkcí je propojena s databází souboru popisných informací katastru nemovitostí. DKM umožňuje standardní grafický výstup ve zvoleném měřítku po mapových listech nebo vybrané části katastrálního území. DKM spravují a poskytují k užití územně příslušné katastrální úřady. Ukázka grafického výstupu DKM je v měřítku 1:1000.

36 Základní báze geografických dat ČR (ZABAGED/1) ZABAGED/1 tvoří standardní prostorovou osnovu pro regionální územně orientované informační subsytémy. Vznikl digitalizací ZM 10. ZM 10 byly naskenovány a transformovány do S-JTSK. ZABAGED bude průběžně aktualizován. Součástí jsou i metadata, která popisují prvky obsahu databáze a jejich kvantitativní a kvalitativní parametry. Prostorová data jsou poskytována ve formátek DGN a DXF, popisná data v tabelární formě ASCII souborů. Správcem souborů je Zeměměřický úřad

37 Digitální rastrová forma státních mapových děl středních měřítek (ZABAGED/2) Soubory rastrových dat Základní mapy ČR1: (ZABAGED/2), Základní mapy ČR 1: (DRZM 25) a Základní mapy ČR 1: (DRZM 50) jsou archivovány ve dvou verzích: digitální rastrová černobílá základní mapa ČR po mapových listech a vrstvách, pořízená skenováním tiskových podkladů základní mapy a dále transformována do souřadnicového systému S-JTSK. Soubory dat jsou archivovány ve formátu CIT. digitální rastrová barevná základní mapa ČR pořízená zpracováním černobílé mapy a rozřezaná na čtverce o velikosti: 2 x 2 km v ZABADEG/2 5 x 5 km v DRZM x 10 km v DRZM 50 Soubory dat jsou uloženy ve formátu BMP.
