Průvodce programováním.

Transkript

1 Průvodce programováním. PC1000 je programována prostřednictvím klávesnice. Paměť systému je typu EEPROM, tzn. neztrácí informaci ani po výpadku napájení a může být cca l000x přeprogramována. Základní informace o konfiguraci systému jsou v části paměti přístupné pouze použitím kódu pro instalaci. Kód implicitně nastavený ve výrobním podniku je 1000 a může být kdykoliv změněn příkazem popsaným v tomto oddílu. V případě zapomenutí změněného kódu je možné paměť zresetovat, čímž se nastaví zpět do původního stavu. Postup řešetu byl popsán výše. Do režimu instalačního programování se dostanete stiskem [*][8]. Rozsvítí se LED ARMED a bliká LED SYSTEM. Zadejte číslo sekce, kterou chcete programovat (O - 9). Rozsvícení LED READY signalizuje, že systém je připraven přijímat data. Většina sekcí požaduje zadávání několik dvojčíslicových skupin. Po zadání každé dvojice klávesnice dvakrát pípne, po zadání celé sekce klávesnice pípne 5x. Současně se znovu rozsvítí LED ARMED, na znamení, že data byla přijata a můžete přistoupit k programování nové sekce. Po ukončení programování jedné sekce není nutné znovu zadávat [*][8], stačí zadat pouze číslo další sekce. Stisknete-li během programování [#], systém opustí režim programování, a data zadaná před ukončením budou zapsána do paměti. Zkoušejte programování po několika sekcích, dokud se se systémem dokonale neseznámíte. Příkazy pro instalační programování: Dále popíšeme 10 programovacích sekcí. K programování poslouží tabulka uvedená v následujícím oddílu, která je organizovaná ve stejném pořadí jako následující popis. Vyplňte ji, poslouží vám jako průvodce při zadávání dat do EEPROM. Nezapomeňte postup: zadejte sekvenci [*][8][kód pro instalaci][číslo sekce kterou budete programovat]. Když během programováni uděláte pauzu delší než dvě minuty, systém přejde do stavu READY. 1. Telefonní číslo (sekce 1) Telefonní číslo stanice, kam bude komunikátor volat. Po zadání čísla sekce zadejte telefonní číslo, tak jak ho točíte na telefonu. Můžete zadat max. 15 číslic. Stiskněte [*]. 2. Číslo zákazníka (sekce 2} Po zadání čísla sekce zadejte 4 číslice. Pokud je číslo třímístné, zadejte místo 4. číslice [0]. Chcete-li zadat, hexadecimální číslice, přepněte stisknutím [*] klávesnici do hexadecimálního režimu a místo A - F použijte l - 6. Stisknutím [*] přepněte klávesnici zpět do dekadického režimu. Pokud je třeba vyslat číslici [0] použijte hexadecimální číslice A!!!

2 3. Kódy poplachového hlášení (sekce 3) Po zadání čísla sekce zadejte po řadě kódy těchto zpráv: Alarm v zóně l Alarm v zóně 2 Alarm v zóně 3 Alarm v zóně 4 Alarm z pomocného vstupu Alarm z klávesnice [*][#] Alarm z klávesnice [*][3](policie) Alarm z klávesnice [*][6](nebezpečí) Zadávejte dvojice číslic představující kód pro monitorovací stanici. Pokud je požadován kód z jedné číslice, doplňte dvojici nulou, tzn. je-li požadovaný kód 3, zadejte 30. Pokud je zvolen rozšířený přenos,( sekce 7), tak zadejte první číslici jako kód pokud je 31 zadáno jako zprávy a druhou číslici jako zónovou extenzi tzn, alarmový kód, bude vysláno l (předpokládáme, že číslo zákazníka je 123. Pokud některý kód nechcete použít, vložte 00. Pokud budete některý kód editovat, všechny kódy před ním je nutné znovu zadat. Potom stiskněte [#], čímž opustíte programovací režim. Změněny budou pouze kódy zadané před stisknutím [#]. 4. Kódy pro hlášení o zrušení poplachového stavu (sekce 4) Alarm v zóně l Alarm v zóně 2 Alarm v zóně 3 Alarm v zóně 4 Alarm z pomocného vstupu Alarm z klávesnice [*][#](policie) Alarm z klávesnice [1][3](nebezpečí) Alarm z klávesnice [4][6] Vložte kódy stejným způsobem, jako v sekci Kódy pro identifikaci kódu pro aktivaci/desaktivaci (sekce 5) Po zadání čísla sekce zadejte kódy v následujícím pořadí Aktivováno kódem č.l Aktivováno kódem č.2 Aktivováno kódem č.3 Aktivováno kódem č.4 Desaktivováno kódem č.l

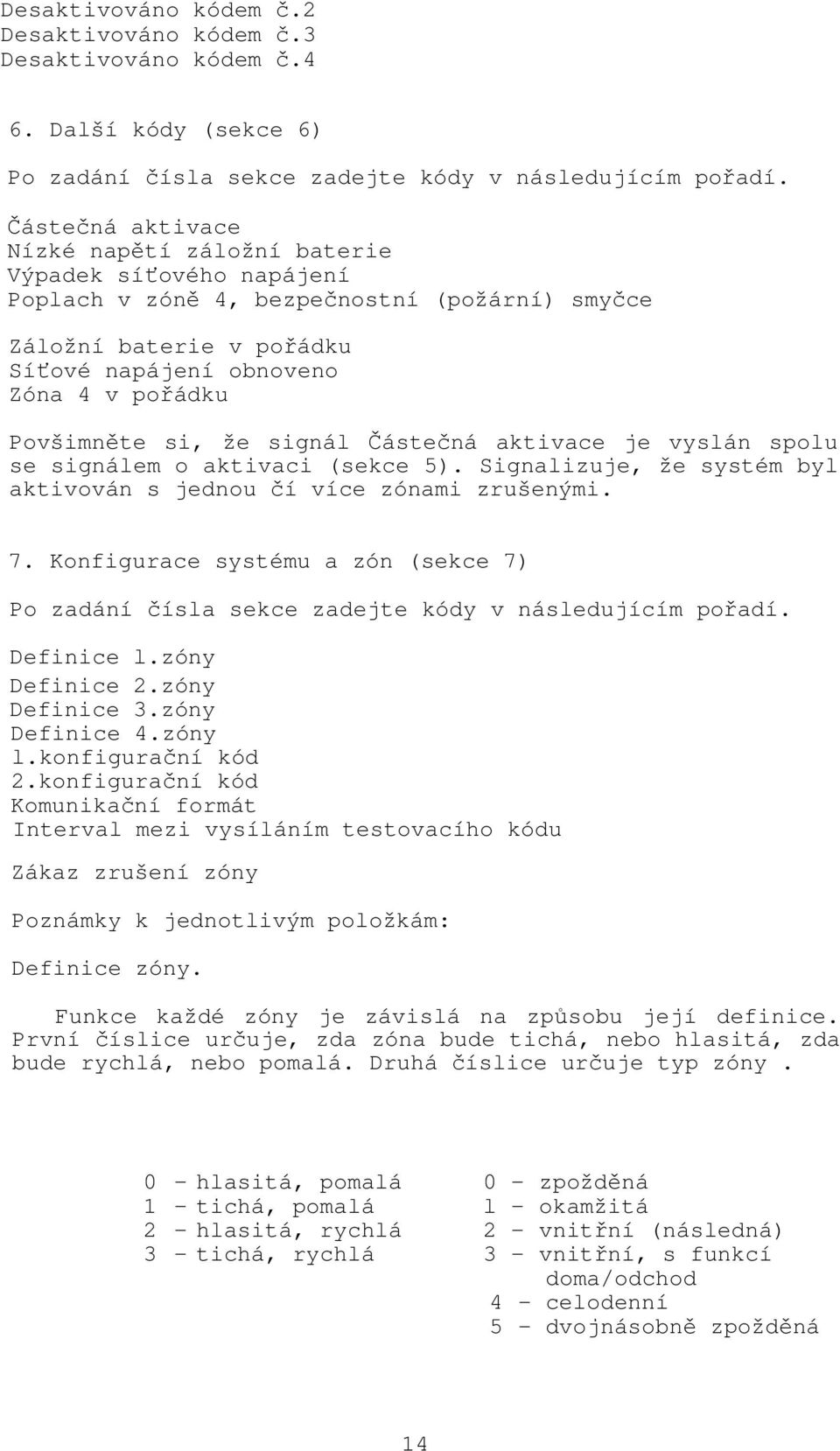

3 Desaktivováno kódem č.2 Desaktivováno kódem č.3 Desaktivováno kódem č.4 6. Další kódy (sekce 6) Po zadání čísla sekce zadejte kódy v následujícím pořadí. Částečná aktivace Nízké napětí záložní baterie Výpadek síťového napájení Poplach v zóně 4, bezpečnostní (požární) smyčce Záložní baterie v pořádku Síťové napájení obnoveno Zóna 4 v pořádku Povšimněte si, že signál Částečná aktivace je vyslán spolu se signálem o aktivaci (sekce 5). Signalizuje, že systém byl aktivován s jednou čí více zónami zrušenými. 7. Konfigurace systému a zón (sekce 7) Po zadání čísla sekce zadejte kódy v následujícím pořadí. Definice l.zóny Definice 2.zóny Definice 3.zóny Definice 4.zóny l.konfigurační kód 2.konfigurační kód Komunikační formát Interval mezi vysíláním testovacího kódu Zákaz zrušení zóny Poznámky k jednotlivým položkám: Definice zóny. Funkce každé zóny je závislá na způsobu její definice. První číslice určuje, zda zóna bude tichá, nebo hlasitá, zda bude rychlá, nebo pomalá. Druhá číslice určuje typ zóny. 0 - hlasitá, pomalá 0 - zpožděná 1 - tichá, pomalá l - okamžitá 2 - hlasitá, rychlá 2 - vnitřní (následná) 3 - tichá, rychlá 3 - vnitřní, s funkcí doma/odchod 4 - celodenní 5 - dvojnásobně zpožděná 14

4 Rychlá zóna má dobu odezvy l0ms, pomalá 200ms Implicitní hodnoty jsou: zóna 1-00 zóna 2-01 zóna 3-02 zóna 4-04 Poznámky k definicím zón. 1. číslice: Hlasitá nebo tichá - určuje, zda poplachový stav bude signalizován akustickým výstupem, či nikoliv. Rychlá nebo pomalá - určuje rozlišovací dobu smyčky pro rychlá čidla, např. detektory tříštěného skla, nebo pro pomalá čidla, např. dveřní kontakty a pohybové detektory. Pomalá odezva minimalizuje možnost planého poplachu a měla by být použita všude, kde je to možné. 2. číslice: Zpožděná - představuje dobu zpoždění činnosti čidla (zpravidla dveřního kontaktu), nastavitelné od l do 99 sekund. Umožňuje oprávněné osobě včas desaktivovat systém, aniž by způsobila planý.poplach. Obvykle se aplikuje na vstupní dveře. Okamžitá - způsobí poplach okamžitě při přerušení smyčky, s výjimkou doby pro opuštění objektu (všechny smyčky jsou v této době neaktivní) Vnitřní (následná) - čidla připojená k této smyčce nezpůsobí poplach, běží-li doba zpoždění (viz zpožděná zóna). Uplyne-li tato doba, zóna se stává zónou okamžitou. Vnitřní s funkcí doma/odchod - má funkci shodnou s předchozím typem s tou výjimkou, že čidla připojená na ni jsou neaktivní, jestliže není aktivována zpožděná smyčka. To má za následek automatické odpojení této zóny, jestliže si uživatel přeje užívat aktivovaný systém v době, kdy je objekt obýván. (Zóna je automaticky odpojena, pokud uživatel neopustí objekt). Celodenní - Poskytuje aktivní vstup pro poplachová zařízení, jejichž činnost musí být nezávislá na tom, zda je systém aktivován, či nikoliv, např. našlápne, nebo pohotovostní spínače a požární hlásiče. Dvojnásobně zpožděná - smyčka s 2x delším zpožděním, než jaké je nastaveno pro zpožděnou smyčku. Používá se např. v případě druhého, vzdálenějšího vchodu do střeženého objektu (garáž apod). Poznámky k 1. konfiguračnímu kódu. 1. číslice 1.číslice l.konfiguračního kódu nastavuje činnost programovatelného výstupu (svorka PGM). Tento NO výstup se

5 Přes ochranný l00ohm odpor připojí na zem zdroje za těchto podmínek: 1. Zadáte-li jako první číslici [1], výstup bude sepnut (přizemněn) po dobu varovného signálu klávesnice, během doby pro desaktivaci systému. Pomocí relé je možné této funkce použít k rozsvícení světla v místnosti s klávesnicí apod. 2. Zadáte-li jako první číslici [2] výstup se na cca dvě sekundy sepne po stisknutí sekvence [*][?]. Používá se k ovládání otvíračů dveří, oken apod. Tato funkce může být vázána na stisknutí bezpečnostního kódu, což umožňuje nepřeberné množství aplikací (otvírání trezoru, dveří, apod. pouze osobám znajícím kód). Tato volba se provádí v oddílu 2. konfigurační kód (viz dále). 3. Zadáte-li [4], bude výstup sepnut v době aktivace systému. To umožňuje připojit do bezpečnostního okruhu další zařízení, např. hlásič DSC CPZ12A apod. 4. Zadáte-li [8], výstup sepne v okamžiku, kdy se komunikátor připojí k lince. 2. číslice 1. Zadáte-li [2] na místo druhé číslice l.konfigurační I kódu, PC1000 vyšle signál o zrušení poplachového stavu v okamžiku, kdy ztichne akustický výstup. Zóna 4 je definovaná jako NC smyčka bez EOL (zatěžovacího) odporu. 2. Zadáte-li [4] na místo druhé číslice l.konfigurační l kódu, PC1000 vyšle signál o zrušení poplachového stavu v okamžiku, kdy je systém desaktivován. Zóna 4 je definovaná jako NC smyčka bez EOL (zatěžovacího) odporu. Potřebujete-li použít zónu 4 jako bezpečnostní s EOL odporem, použijte na místo druhé číslice [A] místo [2], nebo [C] místo [4]. Viz Hexadecimální programování dále. Poznámky k 2. konfiguračnímu kódu. První číslice určuje, zda je nutné zadat uživatelský kód při aplikaci funkce Pomocný výstup ovládaný z klávesnice [*][7], či nikoliv. Navíc tato číslice definuje, zda je klávesnice nahrazena spínačovou deskou, či nikoliv. Druhá číslice představuje volbu hlasitého, nebo tichého pomocného zónového vstupu a volbu, zda bude pomocný poplachový vstup z klávesnice [*][#] tichý, či hlasitý.

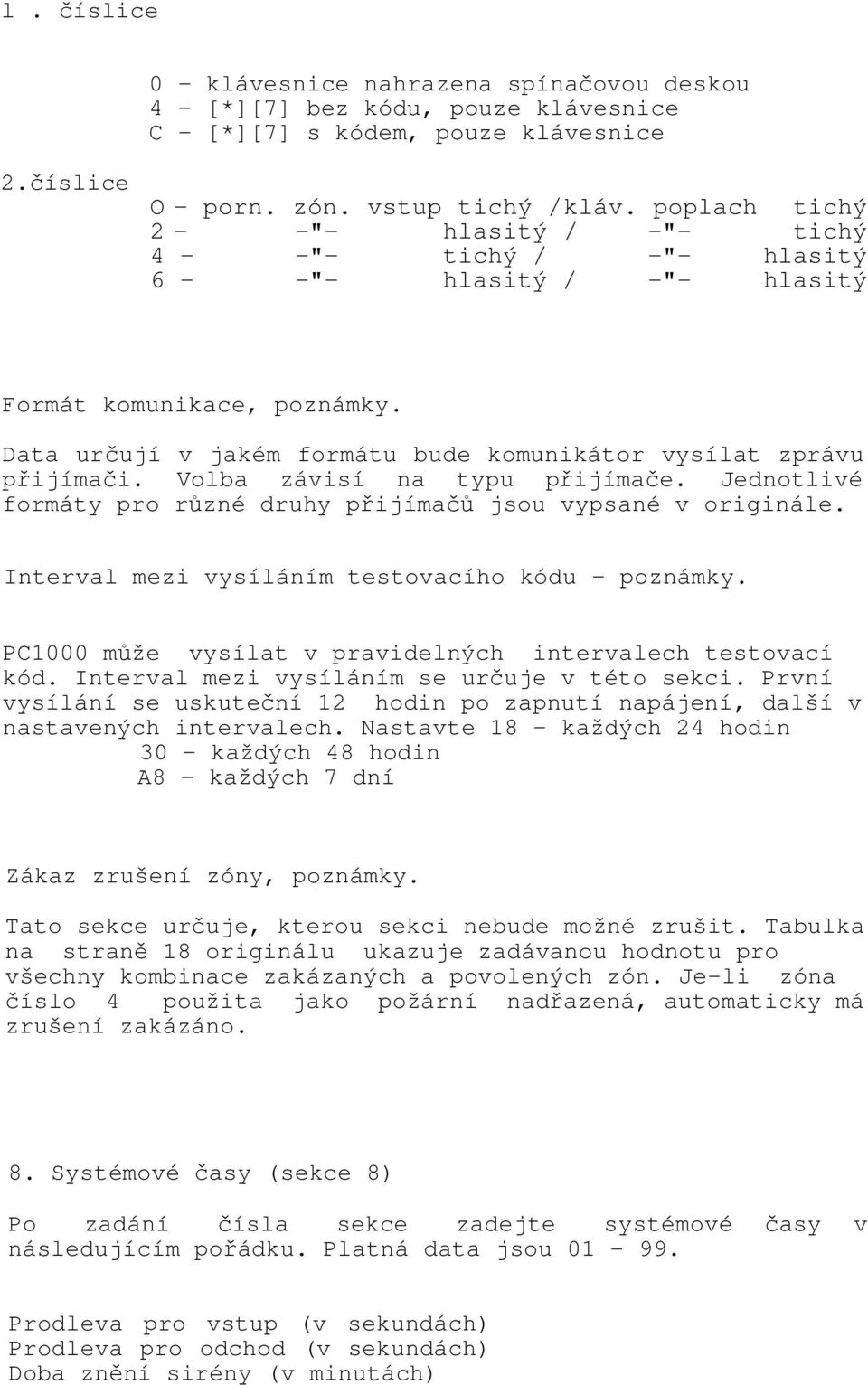

6 l. číslice 0 - klávesnice nahrazena spínačovou deskou 4 - [*][7] bez kódu, pouze klávesnice C - [*][7] s kódem, pouze klávesnice 2.číslice O - porn. zón. vstup tichý /kláv. poplach tichý 2 - -"- hlasitý / -"- tichý 4 - -"- tichý / -"- hlasitý 6 - -"- hlasitý / -"- hlasitý Formát komunikace, poznámky. Data určují v jakém formátu bude komunikátor vysílat zprávu přijímači. Volba závisí na typu přijímače. Jednotlivé formáty pro různé druhy přijímačů jsou vypsané v originále. Interval mezi vysíláním testovacího kódu - poznámky. PC1000 může vysílat v pravidelných intervalech testovací kód. Interval mezi vysíláním se určuje v této sekci. První vysílání se uskuteční 12 hodin po zapnutí napájení, další v nastavených intervalech. Nastavte 18 - každých 24 hodin 30 - každých 48 hodin A8 - každých 7 dní Zákaz zrušení zóny, poznámky. Tato sekce určuje, kterou sekci nebude možné zrušit. Tabulka na straně 18 originálu ukazuje zadávanou hodnotu pro všechny kombinace zakázaných a povolených zón. Je-li zóna číslo 4 použita jako požární nadřazená, automaticky má zrušení zakázáno. 8. Systémové časy (sekce 8) Po zadání čísla sekce zadejte systémové časy v následujícím pořádku. Platná data jsou Prodleva pro vstup (v sekundách) Prodleva pro odchod (v sekundách) Doba znění sirény (v minutách)

7 Prodleva před vyslání zprávy o výpadku síťového napájení (v minutách) 9. Nový kód pro instalaci (sekce 9 ) Sekce slouží k přeprogramování kódu pro instalaci. Po zadání čísla sekce zadejte nový kód. 10. Binární programování (používané pouze ve výr.podniku) Tato sekce slouží k programování nestandardních funkcí ve spolupráci s výrobními techniky. příklad: zadejte 3 číslice decimální adresy ( ) zadejte 2 číslice hexadecimálních dat [#] - návrat z binárního programování Hexadecimální programování. Některé programové vstupy musí být v hexadecimálním tvaru. Hexadecimální číslice A - F se zadávají přepnutím klávesnice do hexadecimálního režimu stiskem [*], zpět do decimálního tvaru klávesnice přejde opětovným stiskem [*]. Hexadecimálním číslicím A - F odpovídají klávesy l -6. Nezapomeňte před zadáváním HEX číslic stisknout [*], je to nejčastější chyba při programování. Příklady zadávání v HEX tvaru: Číslo zákazníka: 103 zadáme 1*1* *11*3 Alarmový kód: A3 *1*3 50 5*1* Příklady zadávání v decimálním tvaru: Číslo zákazníka: 113 zadáme Možné potíže: Pokud zapomenete kód pro instalaci, nebo máte mnoho chyb v programu, můžete obnovit kód a program nastavený ve výrobním podniku. Postup byl popsán dříve. Uživatelský kód bude potom 1234 a kód pro instalaci bude * , a nastavené programové kódy se vrátí do původního stavu.
