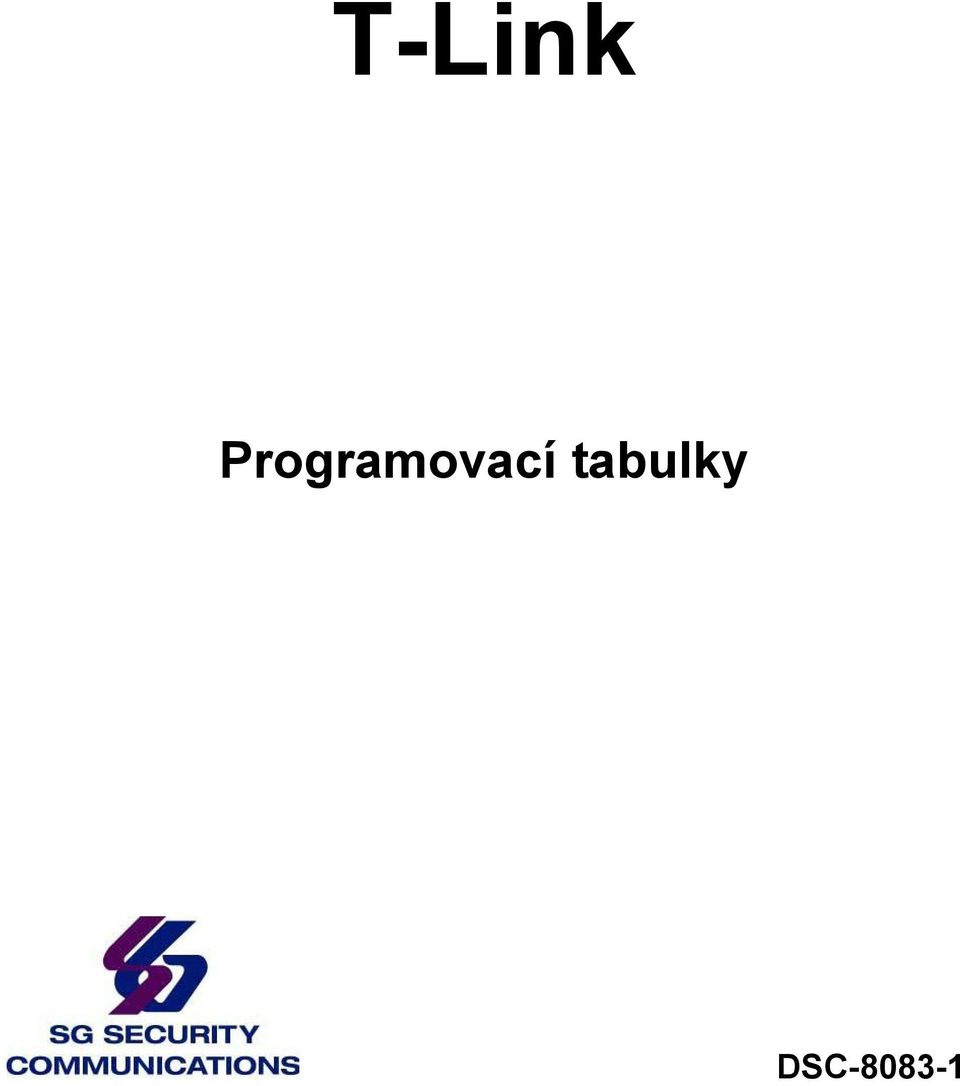

1 T-Link Programovací tabulky DSC

2 Před zahájením programování modulu T-Link musíte zjistit od správce sítě následující údaje: 1. IP adresu pro modul T-Link. (Sekce [001]) 2. Masku sítě pro modul T-Link. (Sekce [002]) 3. IP adresu přijímače počítače PC (Sekce [003]) 4. IP adresu brány, pokud je přijímač připojen k modulu T-Link přes tuto bránu. (Sekce [004]) Programování ústředny PC4020 [00][04][00][00.1][00] telefonní číslo musí být naprogramováno na hodnotu CAAA [00][04][01] T-Link povolen [00][04][06] programování T-Linku [00][03][00] Povolení DLS zapnout Tato volba musí být zapnuta, aby byl povolena komunikace s ústřednou pomocí modulu T-Link. Programování ústředny PC5020 [301] až [303] Telefonní čísla Naprogramujte jedno telefonní číslo na hodnotu DCAA. První znak je vždy D, což zajistí čekání na oznamovací tón. Směrování komunikátoru a i jiné parametry komunikátoru mají vliv na komunikaci pomocí modulu T-Link. Tato skutečnost umožňuje použít TCP/IP komunikaci na primární nebo na záložní telefonní lince. Více informací o směrování komunikátoru naleznete v Instalačním manuálu ústředny. [382] volba číslo 5 - T-Link povolen Tato volba musí být zapnuta, aby byl povolena komunikace s ústřednou pomocí modulu T-Link. [851] programování T-Linku Po provedení jakýchkoliv změn v naprogramování modulu T-Link musíte buď - odpojit na chvíli napájení modulu T-Link - při programování modulu T-Link zapsat číslo 55 v sekci [999] Programové sekce modulu T-Link [001] IP adresa modulu Adresa modulu musí být v síťi jedinečná. Více informací získáte od správce sítě. [002] Maska sítě Musí být stejná jako maska sítě používaná v lokální síťi. V jednoduchých síťích se používá pouze jedna maska sítě; všechny zařízení na této síťi používají stejnou masku sítě. Více informací získáte od správce sítě. [003] IP adresa přijímače Naprogramujte IP adresu počítače [004] Adresa brány Pokud je přijímač připojen do sítě přes bránu, tak se zde musí zadat IP adresa této brány. IP adresa brány musí být platná IP adresa v lokální síťi.

1][00] telefonní číslo musí být naprogramováno na hodnotu CAAA [00][04][01] T-Link povolen [00][04][06] programování T-Linku [00][03][00] Povolení DLS zapnout Tato volba musí být zapnuta, aby byl

3 [020] Kontrola spojení Pokud je volba [2] zapnutá, tak modul T-Link bude kontrolovat komunikaci s přijímačem. Pokud je tato volba vypnutá, tak se nebude signalizovat porucha při ztrátě komunikace s přijímačem. Pokud je volba [3] zapnutá, tak modul T-Link bude kontrolovat komunikaci s ústřednou. Pokud je tato volba vypnutá a dojde ke ztrátě komunikace s ústřednou, tak T-Link nebude posílat žádnou poruchu do přijímače. Implicitně Zapnuto VYP Volba 1 Pro budoucí použití ZAP Volba 2 Kontrola spojení s přijímačem ZAP Volba 3 Kontrola spojení s ústřednou VYP Volba 4 až 8 Pro budoucí použití [021] Programovatelný výstup V této sekci se programuje PGM výstup na modulu T-Link. Pokud nastane některý z následujících stavů, tak po dobu trvání této poruchy bude PGM výstup sepnut na zem. Implicitně: 00 Volby: 00 PGM výstup se neaktivuje 01 ztráta spojení s přijímačem 02 ztráta spojení s ústřednou [999] Reset / Restart Zadejte 00, pokud si přejete, aby se modul nastavil na implicitní hodnoty Zadáním čísla 55 se provede restart modulu a dojde k použití všech naprogramovaných hodnot.

Pokud je tato volba vypnutá a dojde ke ztrátě komunikace s ústřednou, tak T-Link nebude posílat žádnou poruchu do přijímače.

4 Hardwarové vlastnosti LED diody Na modulu T-Link jsou tři LED diody, které signalizují stav spojení a provozu. LED 1 Signalizuje vysílání LED 2 Signalizuje příjem LED 3 Signalizuje kolizi V klidu LED 1 a LED 2 svítí (není připojen kabel a nebo když nejsou přijímány a vysílány žádné pakety). Pokud je vyslán paket, tak LED 1 zhasne asi na dobu 100ms. Pokud je paket přijat, tak LED 2 zhasne asi na dobu 100ms. Pokud LED 1 i LED 2 nesvítí po připojení napájení, tak modul T-Link není v provozu. Proudový odběr Maximální dovolený proudový odběr ze svorky AUX na ústředně je 500mA / 12V. Klidový proudový odběr modulu T-Link je 150mA. Modul T-Link má programovatelný výstup (50mA / 12V). Tento výstup může být aktivován, při ztrátě komunikace modulu T-Link s přijímačem nebo s ústřednou. Modul T-Link Po připojení napájení k modulu T-Link (bez připojeného síťového kabelu ) bude LED 1 blikat periodicky asi každých 12s. Zhasnutí LED diody signalizuje vyslání paketu do sítě pomocí modulu T- Link. Modul T-Link se periodicky pokouší o spojení s přijímačem, dokud nedojde ke spojení. LED 2 bude stále svítit, protože modul nepřijímá žádné pakety. Pokud se ani jedna LED dioda nechová podle popsaného popisu, tak není modul T-Link správně naprogramován. Tipy na odstranění případných problémů Pokud přijímač, buď IpLink nebo Reporter IP, je spuštěný, tak za pár sekund po připojení síťového kabelu blikne LED 2 a pak LED 1 a LED 2 zůstanou svítit. Tento stav odpovídá správnému spojení modulu a přijímače pomocí protokolu TCP/IP. Program IpLink i Reporter IP umožňují zobrazit připojené moduly. Při poslání zprávy bliknou obě dvě LED diody současně. Tento stav signalizuje, že zpráva byla odeslána/přijata a byla poslána odpověď ( ACK ). Pokud LED 1 bliká každých 12s a LED 2 stále svítí, tak nedochází ke komunikaci s přijímačem. V tomto případě přijímač neodpovídá na žádosti o spojení s modulem T-Link. Může to být způsobeno vypnutým přijímačem, chybným kabelem, nebo chybnou konfigurací modulu T-Link. (nesprávná IP adresa modulu T-Link, masky sítě, nebo IP adresy přijímače). Pokud LED 1 a také LED 2 blikají asi každé dvě vteřiny, tak tento stav signalizuje problém buď s přijímačem nebo s nastavením modulu T-Link. Tento stav se vyskytne, pokud je T-Link připojen na PC s nainstalovaným programem IpLink (Reporter IP), ale program není spuštěn (za předpokladu, že modul je správně nakonfigurován), nebo když je IpLink (Reporter IP) spuštěn a je chybně nakonfigurován modul T-Link nejspíš nesprávná IP adresa přijímače. Křížový kabel Ethernetový křížový kabel lze vyrobit ze standardního ethernetového kabelu (na osmi pinovým konektoru má zapojené piny 1,2,3 a 6) prohozením vodičů 1 s 3 a 2 s 6 na jednom konci kabelu. Tento typ kabelu umožňuje propojit dvě síťové zařízení bez použití síťového hubu. Směrování komunikátoru Směrování komunikátoru na ústředně je plně kompatibilní s modulem T-Link. Například když je na první telefonní číslo naprogramován T-Link a dojde ke ztrátě komunikace, tak ústředna použije záložní telefonní číslo. Na každém telefonním čísle se může používat jiný přenosový formát, modul T- Link používá SIA formát.

Pokud je vyslán paket, tak LED 1 zhasne asi na dobu 100ms. Pokud je paket přijat, tak LED 2 zhasne asi na dobu 100ms.

5 Schéma zapojení KELCOM International 2003 Tomkova 142 A, CZ Hradec Králové Tel: Fax: Vytištěno v České republice

Tel: 495 513 886 Fax: 495 513 882 E-mail:
